Слайд 1

Описание слайда:

ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ ЧЕРЧЕНИЕ И ГРАФИКА 7 класс

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

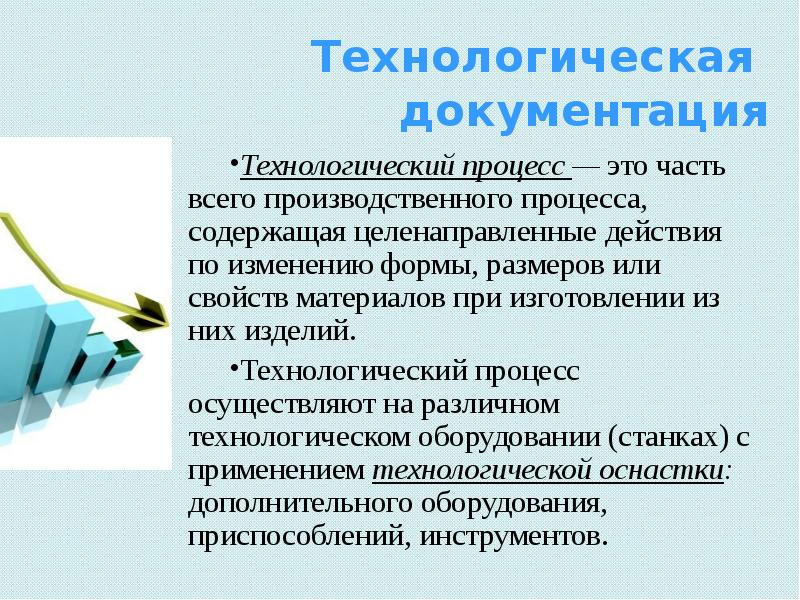

Технологическая документация Технологический процесс — это часть всего производственного процесса, содержащая целенаправленные действия по изменению формы, размеров или свойств материалов при изготовлении из них изделий. Технологический процесс осуществляют на различном технологическом оборудовании (станках) с применением технологической оснастки: дополнительного оборудования, приспособлений, инструментов.

Слайд 4

Описание слайда:

Технологическая документация Технологическая операция— это законченная часть технологического процесса, выполняемая на одном рабочем месте или станке. Например: точение на токарном станке, сверление на сверлильном станке, строгание деталей шерхебелем, рубанком или фуганком на верстаке и т. д. Часто при выполнении технологических операций необходимо переустановить и перезакрепить обрабатываемую деталь. Такие действия называются установом. Например, если надо острогать доску с обеих сторон, то необходимо выполнить два установа — острогать сначала одну сторону, затем перевернуть доску и острогать другую.

Слайд 5

Описание слайда:

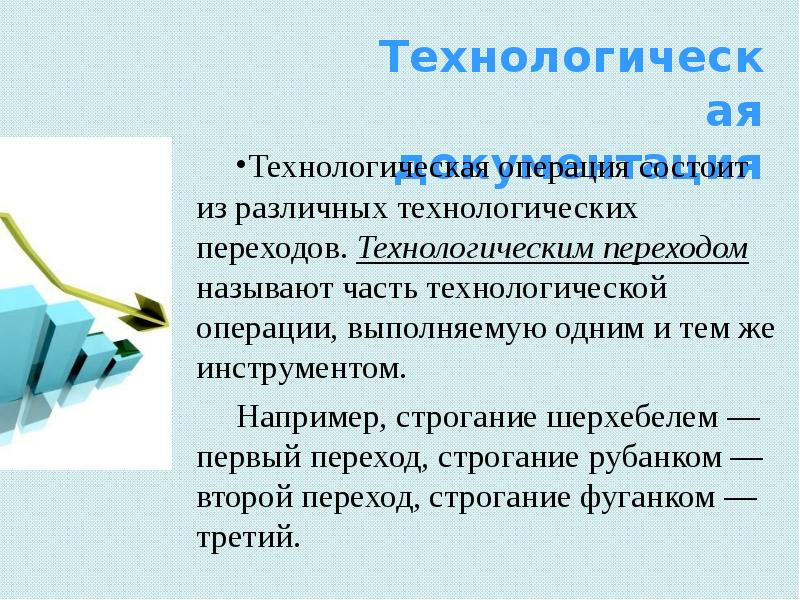

Технологическая документация Технологическая операция состоит из различных технологических переходов. Технологическим переходом называют часть технологической операции, выполняемую одним и тем же инструментом. Например, строгание шерхебелем — первый переход, строгание рубанком — второй переход, строгание фуганком — третий.

Слайд 6

Описание слайда:

Основными технологическими документами являются карты: Технологической картой называют документ, в котором записан весь процесс обработки деталей и изделий с указанием технологических операций, переходов, применяемых материалов, конструкторской документации, инструментов, технологического оборудования и оснастки. Операционная карта составляется для каждой операции и содержит перечень переходов и установов по обработке изделия и применяемых инструментов. Маршрутная карта – это описание отдельных маршрутов в технологии изготовления детали или изделия последовательно по всем переходам.
