Слайд 1

Описание слайда:

Транспорт нефти Технологические схемы перекачивающих станций

Слайд 2

Описание слайда:

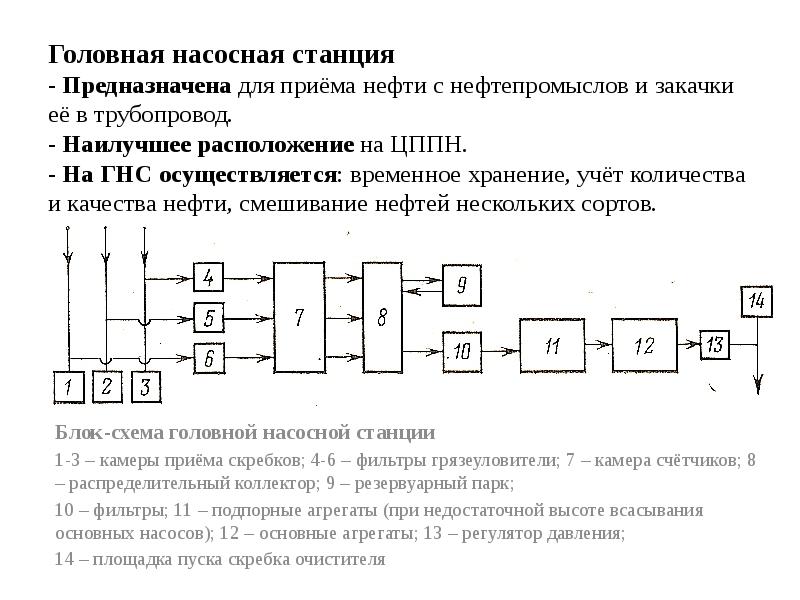

Головная насосная станция - Предназначена для приёма нефти с нефтепромыслов и закачки её в трубопровод. - Наилучшее расположение на ЦППН. - На ГНС осуществляется: временное хранение, учёт количества и качества нефти, смешивание нефтей нескольких сортов. Блок-схема головной насосной станции 1-3 – камеры приёма скребков; 4-6 – фильтры грязеуловители; 7 – камера счётчиков; 8 – распределительный коллектор; 9 – резервуарный парк; 10 – фильтры; 11 – подпорные агрегаты (при недостаточной высоте всасывания основных насосов); 12 – основные агрегаты; 13 – регулятор давления; 14 – площадка пуска скребка очистителя

Слайд 3

Описание слайда:

Технологическая схема головной насосной станции магистрального нефтепровода 1 – резервуары; 2 – малый манифольд (помещение с батареей задвижек); 3 – теплообменники; 4 – большой манифольд; 5 – фильтры; 6 – насосы.

Слайд 4

Описание слайда:

Основные схемы перекачки по магистральному нефтепроводу а – постанционная перекачка (при наладке нефтепровода, выявлении пропускной способности отдельных перегонов, поверочном учёте перекачиваемого продукта); б – транзитная перекачка (основной режим); 1- резервуар; 2 – насос; 3 – закрытая задвижка.

Слайд 5

Описание слайда:

Способы включения ёмкости на промежуточных станциях нефтепроводов а – последовательное включение (перекачка «через резервуар»); б – параллельное включение (перекачка «с подключенным резервуаром»); в – параллельное включение через клапаны; г – перекачка «из насоса в насос». 1 – резервуар; 2 – насос; 3 – предохранительный клапан.

Слайд 6

Описание слайда:

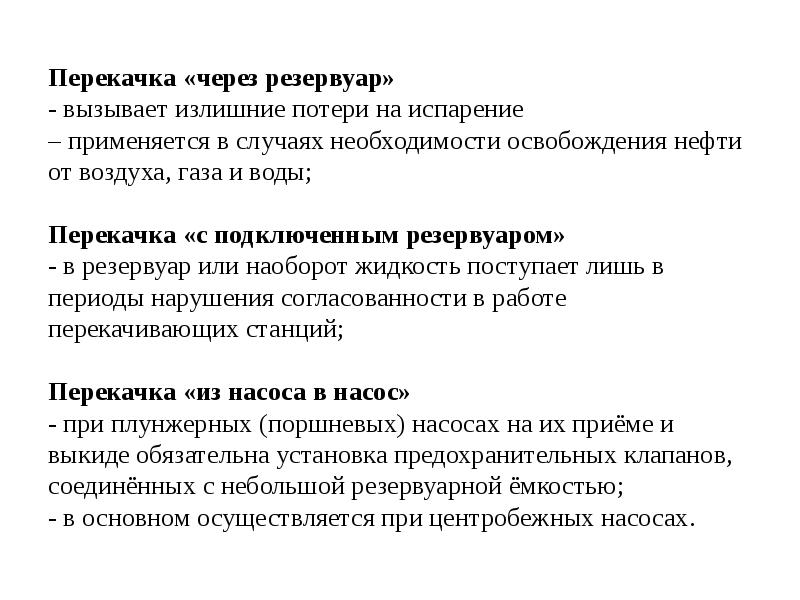

Перекачка «через резервуар» - вызывает излишние потери на испарение – применяется в случаях необходимости освобождения нефти от воздуха, газа и воды; Перекачка «с подключенным резервуаром» - в резервуар или наоборот жидкость поступает лишь в периоды нарушения согласованности в работе перекачивающих станций; Перекачка «из насоса в насос» - при плунжерных (поршневых) насосах на их приёме и выкиде обязательна установка предохранительных клапанов, соединённых с небольшой резервуарной ёмкостью; - в основном осуществляется при центробежных насосах.

Слайд 7

Описание слайда:

Насосное оборудование НПС Достоинства центробежных насосов: к.п.д. большой производительности достигает к.п.д. поршневых насосов; компактность; простота; удобство обслуживания; надёжность; стоимость. Необходимость установки нескольких насосов на станции заключается в том, что: Мощность насосов лимитируется размерами электродвигателя; Соображениями регулирования перекачки.

Слайд 8

Описание слайда:

Деление мощности насосов достигается: Последовательным соединением (складываются напоры насосов, более высокий к.п.д.); Параллельным соединением (складывается производительность насосов).

Слайд 9

Описание слайда:

Зависимость напора от расхода при различных соединениях насосов Параллельное соединение Z=2- итоговая характеристика станции

Слайд 10

Описание слайда:

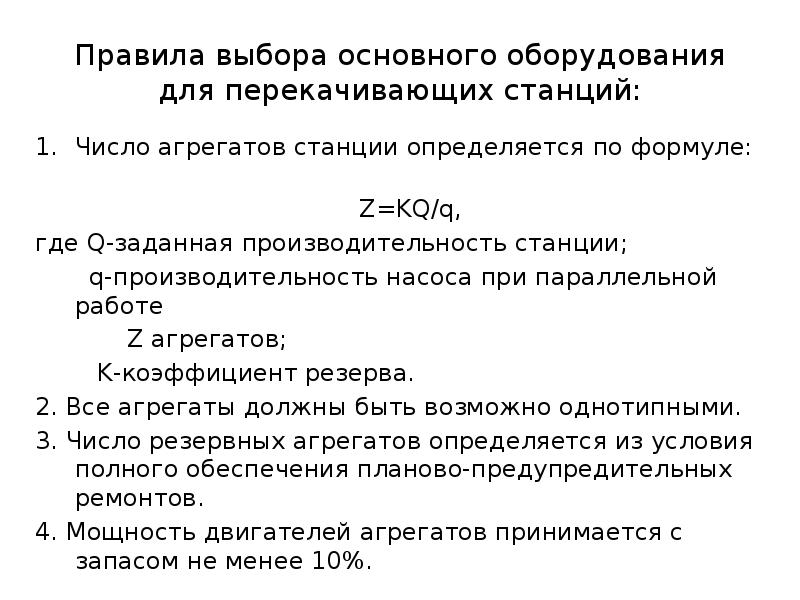

Правила выбора основного оборудования для перекачивающих станций: Число агрегатов станции определяется по формуле: Z=KQ/q, где Q-заданная производительность станции; q-производительность насоса при параллельной работе Z агрегатов; K-коэффициент резерва. 2. Все агрегаты должны быть возможно однотипными. 3. Число резервных агрегатов определяется из условия полного обеспечения планово-предупредительных ремонтов. 4. Мощность двигателей агрегатов принимается с запасом не менее 10%.

Слайд 11

Описание слайда:

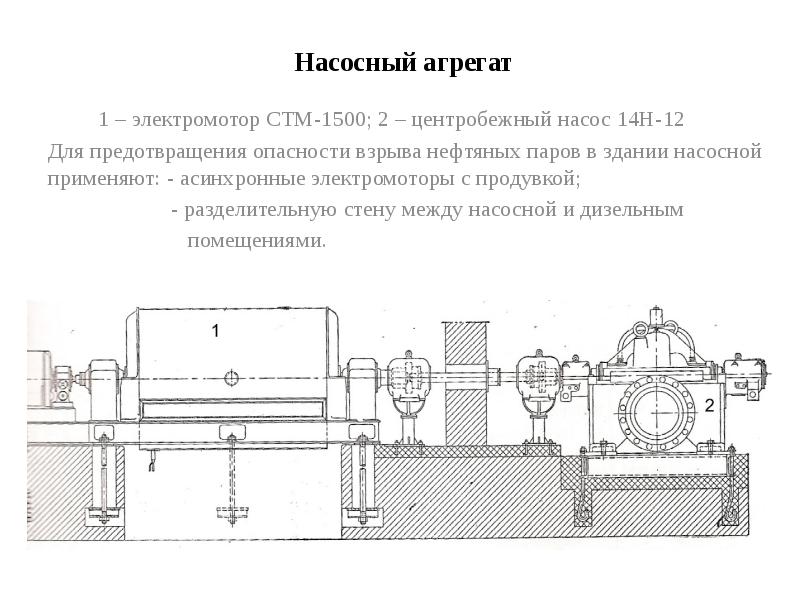

Насосный агрегат 1 – электромотор СТМ-1500; 2 – центробежный насос 14Н-12 Для предотвращения опасности взрыва нефтяных паров в здании насосной применяют: - асинхронные электромоторы с продувкой; - разделительную стену между насосной и дизельным помещениями.

Слайд 12

Описание слайда:

Транспорт газа

Слайд 13

Описание слайда:

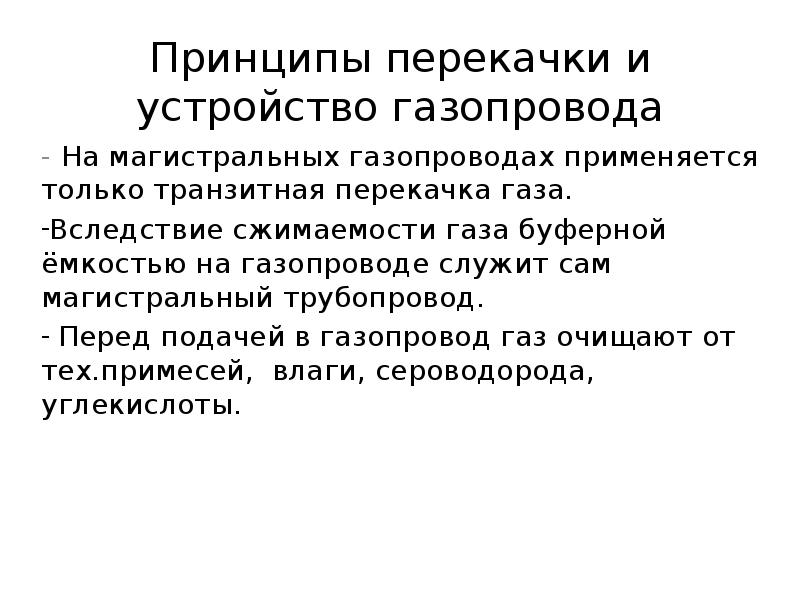

Принципы перекачки и устройство газопровода - На магистральных газопроводах применяется только транзитная перекачка газа. Вследствие сжимаемости газа буферной ёмкостью на газопроводе служит сам магистральный трубопровод. Перед подачей в газопровод газ очищают от тех.примесей, влаги, сероводорода, углекислоты.

Слайд 14

Описание слайда:

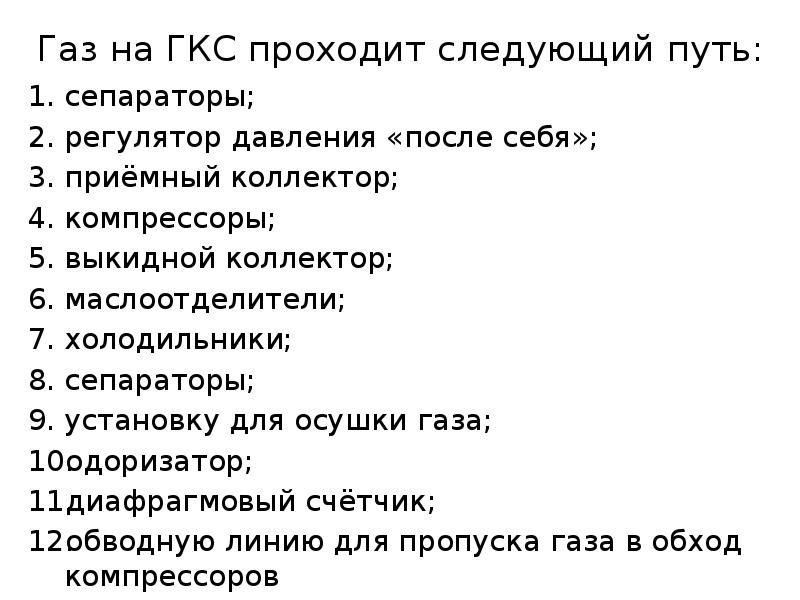

Газ на ГКС проходит следующий путь: сепараторы; регулятор давления «после себя»; приёмный коллектор; компрессоры; выкидной коллектор; маслоотделители; холодильники; сепараторы; установку для осушки газа; одоризатор; диафрагмовый счётчик; обводную линию для пропуска газа в обход компрессоров

Слайд 15

Описание слайда:

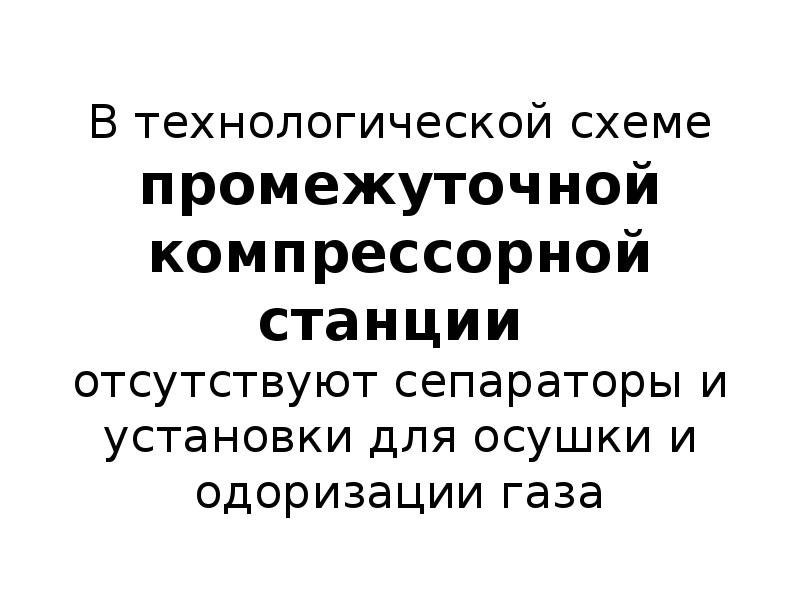

В технологической схеме промежуточной компрессорной станции отсутствуют сепараторы и установки для осушки и одоризации газа

Слайд 16

Описание слайда:

Технологическая схема компрессорной станции 1 – промысловый коллектор; 2 - сепаратор; 3 – регулятор давления «после себя»; 4 – счётчик газа; 5 – приёмный коллектор; 6 – ответвление для отбора газа на собственные нужды; 7 – редукционные клапаны; 8 – приём компрессора; 9 – выкид компрессора; 10 – выкидной коллектор; 11, 17, 21 – обводы; 12 – предохранительный клапан; 13 – маслоотделитель; 14 – холодильник; 15 – сепаратор; 16 – газоосушитель; 18, 19, 20 – линии топливного газа.

Слайд 17

Описание слайда:

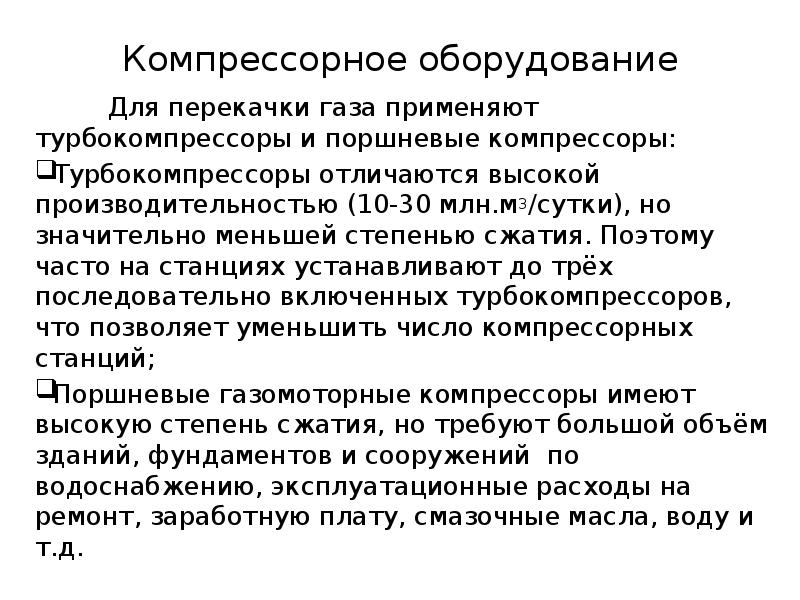

Компрессорное оборудование Для перекачки газа применяют турбокомпрессоры и поршневые компрессоры: Турбокомпрессоры отличаются высокой производительностью (10-30 млн.м3/сутки), но значительно меньшей степенью сжатия. Поэтому часто на станциях устанавливают до трёх последовательно включенных турбокомпрессоров, что позволяет уменьшить число компрессорных станций; Поршневые газомоторные компрессоры имеют высокую степень сжатия, но требуют большой объём зданий, фундаментов и сооружений по водоснабжению, эксплуатационные расходы на ремонт, заработную плату, смазочные масла, воду и т.д.

Слайд 18

Описание слайда:

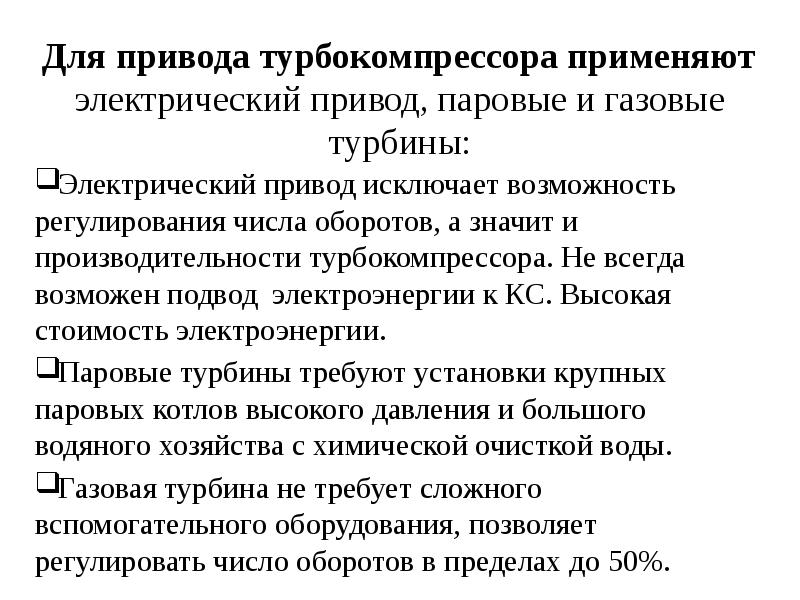

Для привода турбокомпрессора применяют электрический привод, паровые и газовые турбины: Электрический привод исключает возможность регулирования числа оборотов, а значит и производительности турбокомпрессора. Не всегда возможен подвод электроэнергии к КС. Высокая стоимость электроэнергии. Паровые турбины требуют установки крупных паровых котлов высокого давления и большого водяного хозяйства с химической очисткой воды. Газовая турбина не требует сложного вспомогательного оборудования, позволяет регулировать число оборотов в пределах до 50%.

Слайд 19

Описание слайда:

Принципиальная схема ГПА Для запуска турбины имеется электромотор. С приводом от турбины через редуктор установлен электрогенератор, для удовлетворения нужд компрессорной станции. ОК-осевой компрессор; ТВД-турбина высокого давления; ТНД-турбина низкого давления; Н-нагнетатель; Р-регенератор; КС-камера сгорания
