Слайд 1


Трехпроводная трехфазная цепь. Соединение приемников по схеме «треугольник»
Описание слайда:
Трехпроводная трехфазная цепь. Соединение приемников по схеме «треугольник»

Слайд 2


Фазные напряжения приемника:
Описание слайда:
Фазные напряжения приемника:

Слайд 3


Линейные напряжения (между линейными проводами):
Описание слайда:
Линейные напряжения (между линейными проводами):

Слайд 4

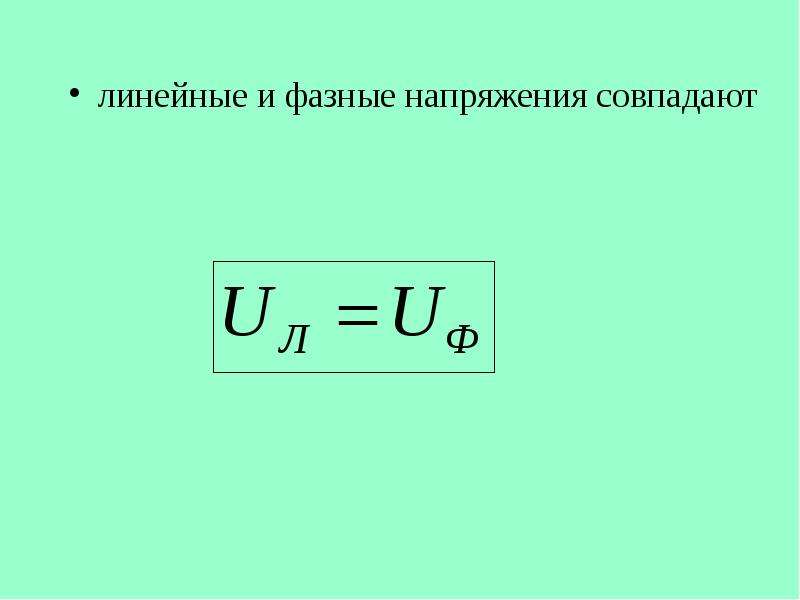

линейные и фазные напряжения совпадают линейные и фазные напряжения совпадают
Описание слайда:
линейные и фазные напряжения совпадают линейные и фазные напряжения совпадают

Слайд 5

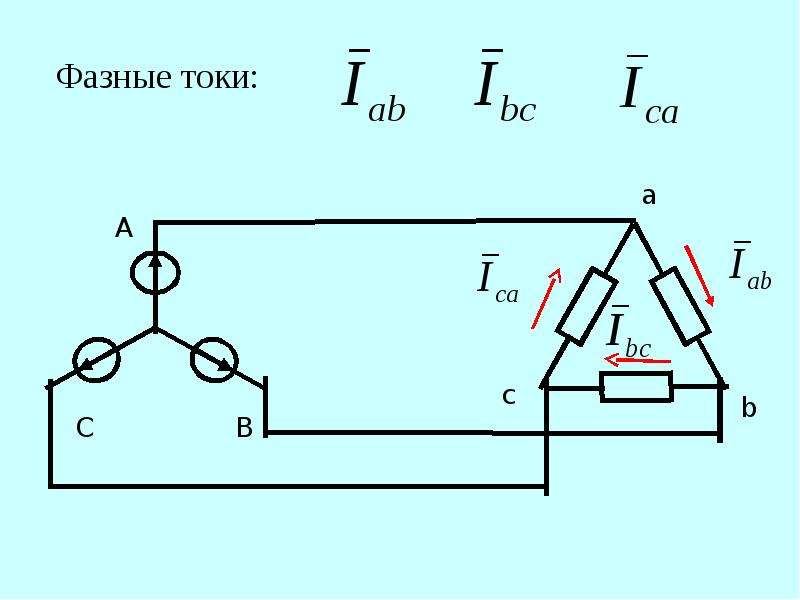

Фазные токи: Фазные токи:
Описание слайда:
Фазные токи: Фазные токи:

Слайд 6

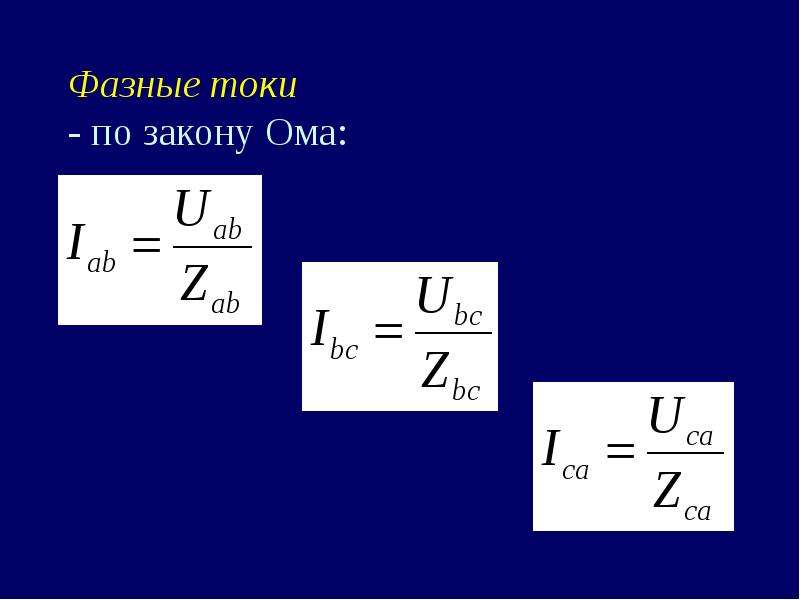

Фазные токи - по закону Ома:
Описание слайда:
Фазные токи - по закону Ома:

Слайд 7


Трехфазная цепь, слайд №7
Описание слайда:

Слайд 8

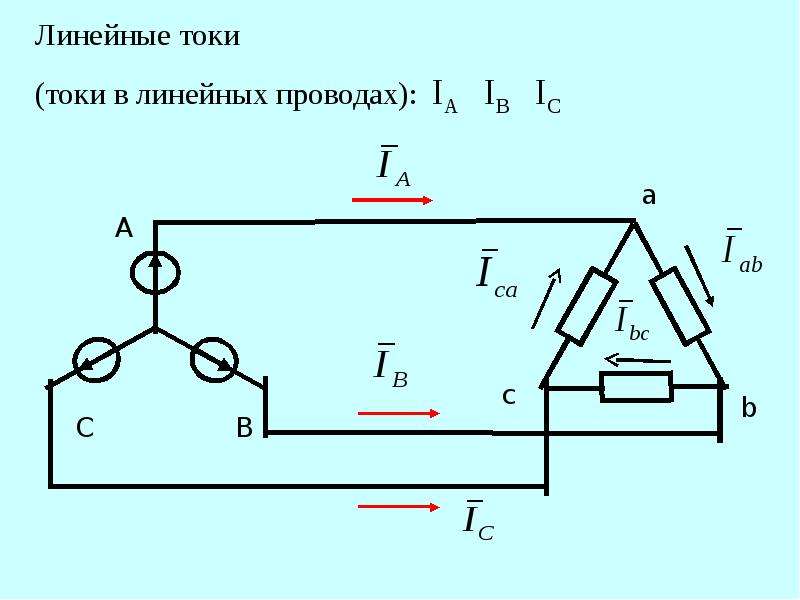

Линейные токи Составим уравнения по первому закону Кирхгофа:
Описание слайда:
Линейные токи Составим уравнения по первому закону Кирхгофа:

Слайд 9


Линейные токи:
Описание слайда:
Линейные токи:

Слайд 10


Трехфазная цепь, слайд №10
Описание слайда:

Слайд 11


Трехфазная цепь, слайд №11
Описание слайда:

Слайд 12

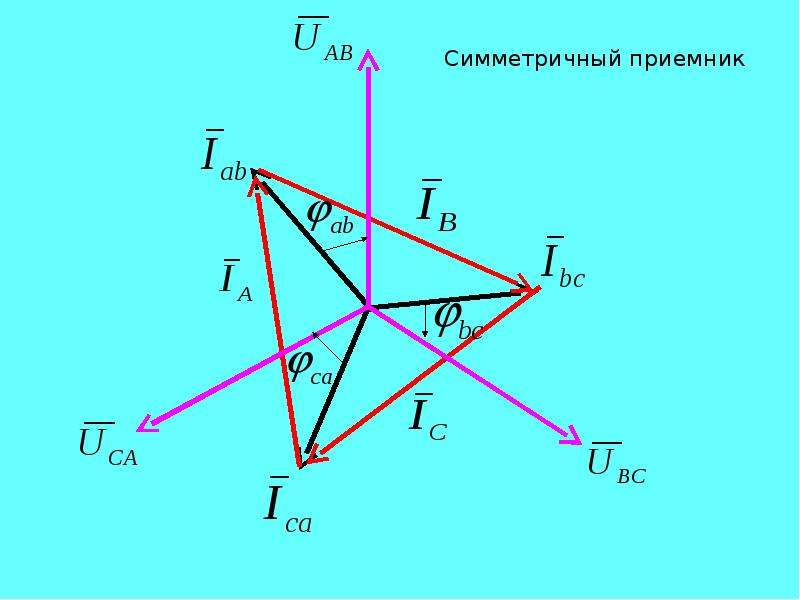

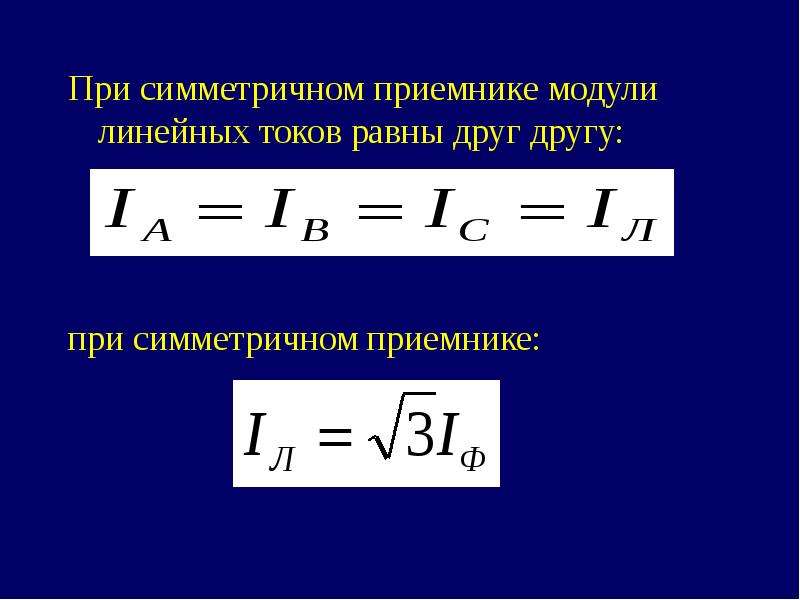

При симметричном приемнике модули линейных токов равны друг другу: При симметричном приемнике модули линейных токов равны друг другу: при...
Описание слайда:
При симметричном приемнике модули линейных токов равны друг другу: При симметричном приемнике модули линейных токов равны друг другу: при симметричном приемнике:

Слайд 13

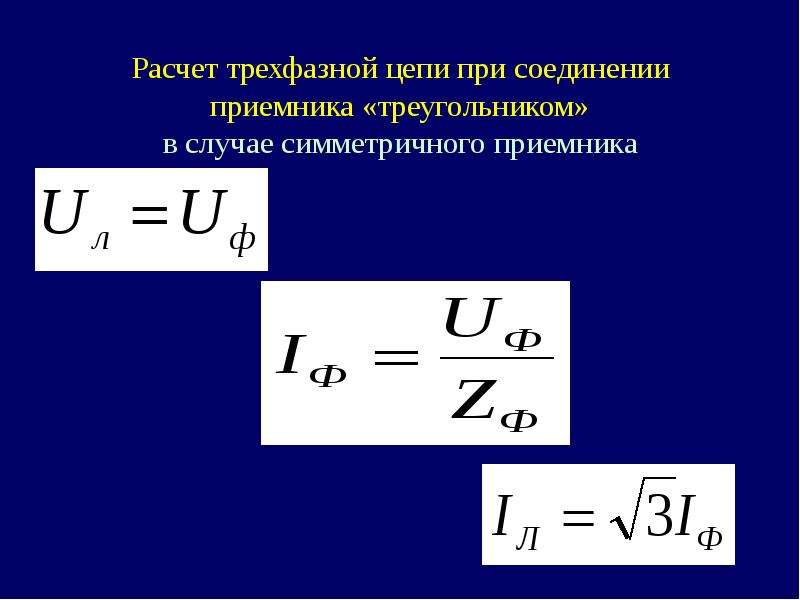

Расчет трехфазной цепи при соединении приемника «треугольником» в случае симметричного приемника
Описание слайда:
Расчет трехфазной цепи при соединении приемника «треугольником» в случае симметричного приемника

Слайд 14

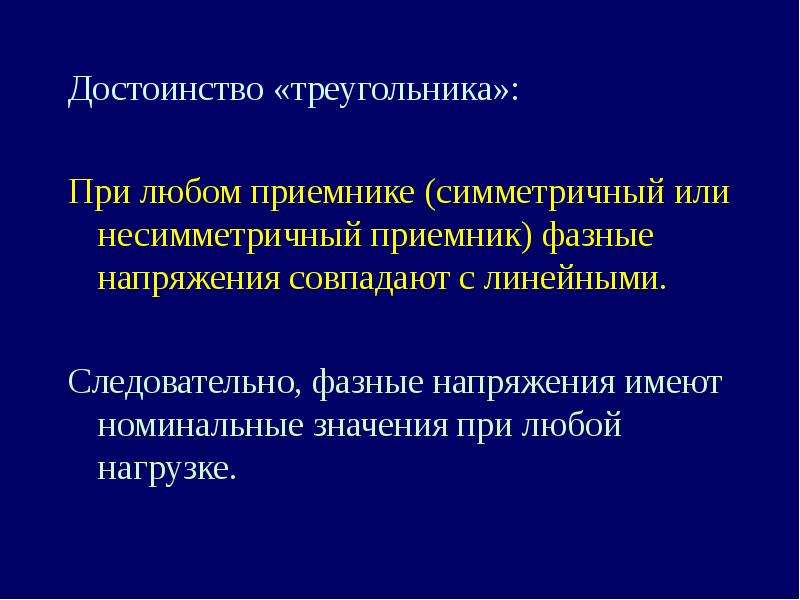

Достоинство «треугольника»: Достоинство «треугольника»: При любом приемнике (симметричный или несимметричный приемник) фазные напряжения совпадают с...
Описание слайда:
Достоинство «треугольника»: Достоинство «треугольника»: При любом приемнике (симметричный или несимметричный приемник) фазные напряжения совпадают с линейными. Следовательно, фазные напряжения имеют номинальные значения при любой нагрузке.

Слайд 15


Аварийные режимы работы Обрыв фазы «ВС»
Описание слайда:
Аварийные режимы работы Обрыв фазы «ВС»

Слайд 16


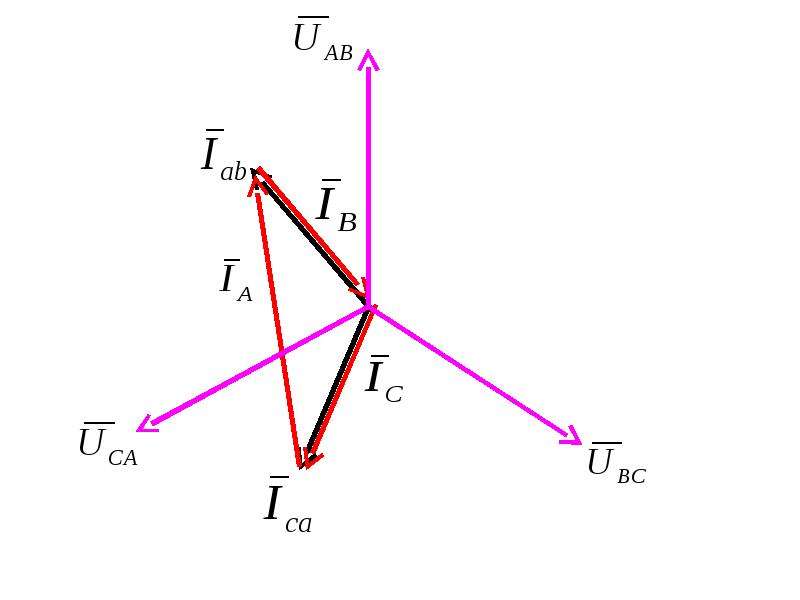

Трехфазная цепь, слайд №16
Описание слайда:

Слайд 17

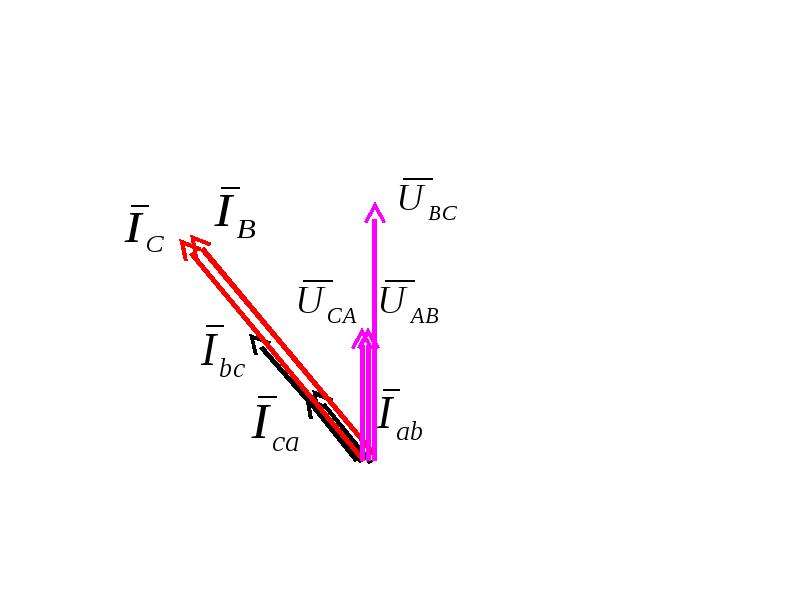

Обрыв линейного провода «А»
Описание слайда:
Обрыв линейного провода «А»

Слайд 18


Трехфазная цепь, слайд №18
Описание слайда:

Слайд 19

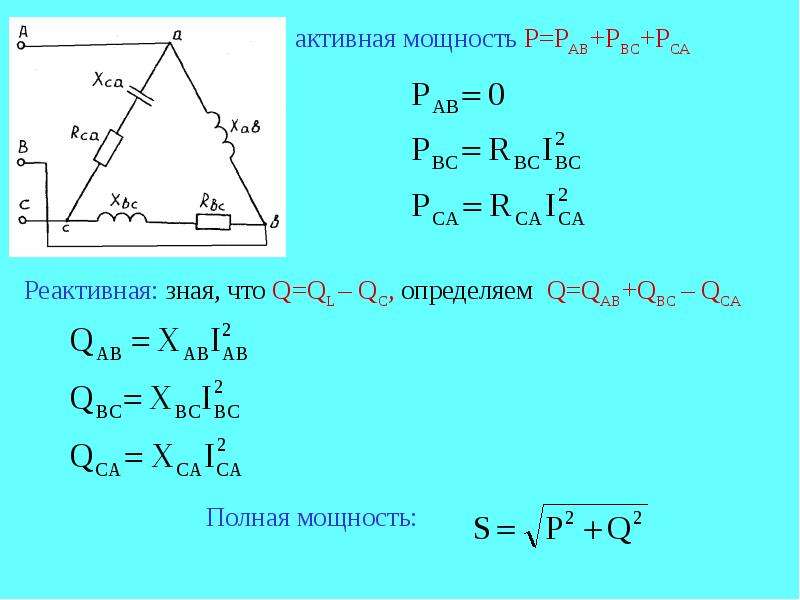

Мощность трехфазной цепи Активная мощность Реактивная мощность Полная мощность
Описание слайда:
Мощность трехфазной цепи Активная мощность Реактивная мощность Полная мощность

Слайд 20

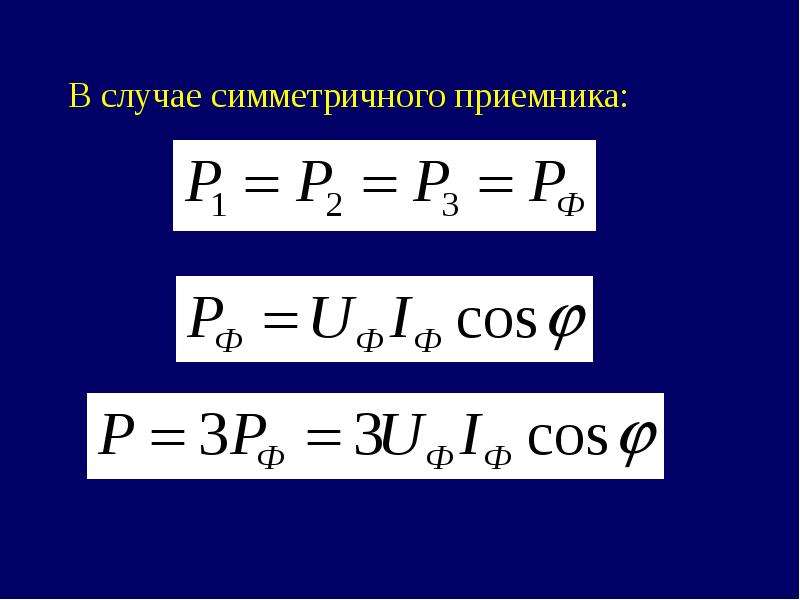

В случае симметричного приемника: В случае симметричного приемника:
Описание слайда:
В случае симметричного приемника: В случае симметричного приемника:

Слайд 21

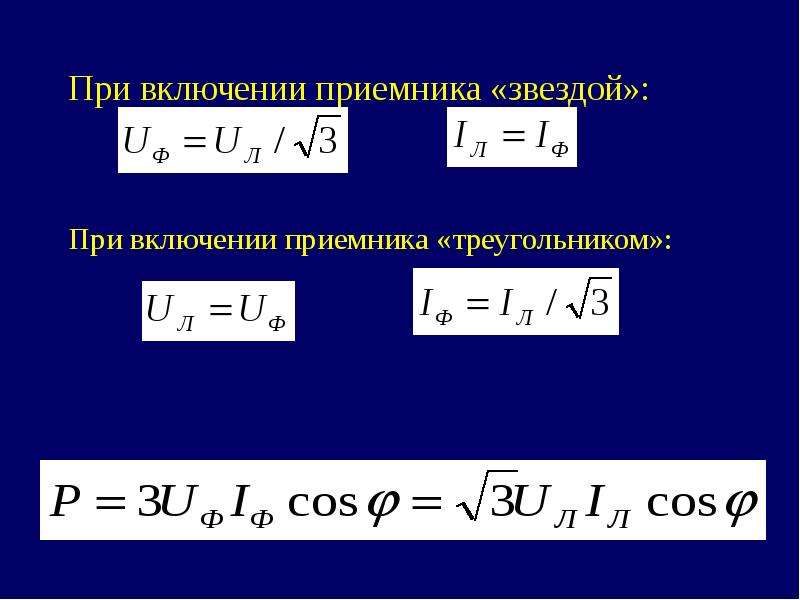

При включении приемника «звездой»: При включении приемника «звездой»: При включении приемника «треугольником»:
Описание слайда:
При включении приемника «звездой»: При включении приемника «звездой»: При включении приемника «треугольником»:

Слайд 22

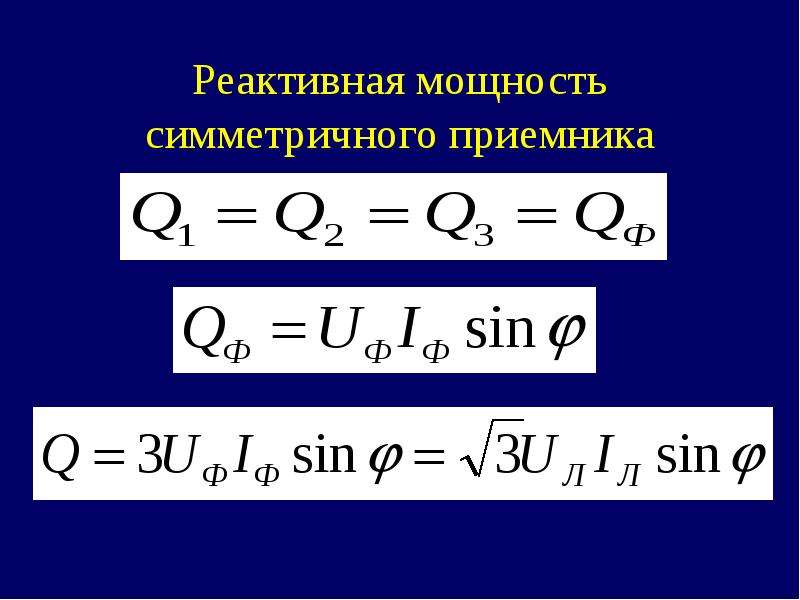

Реактивная мощность симметричного приемника
Описание слайда:
Реактивная мощность симметричного приемника

Слайд 23


Полная мощность симметричного приемника
Описание слайда:
Полная мощность симметричного приемника

Слайд 24


Трехфазная цепь, слайд №24
Описание слайда:

Слайд 25


Трехфазная цепь, слайд №25
Описание слайда:
