Лекция №7

Слайд 2

Описание слайда:

Тема Трехфазные ЭЦ Разработал Никаноров В.Б.

Слайд 3

Описание слайда:

1.Общие понятия Трёхфазная ЭЦ – совокупность: трёхфазной системы ЭДС генератора, трёхфазной нагрузки и соединительных проводов. Под фазой понимают участок ЭЦ, по которому протекает одинаковый ток. Трёхфазная система ЭДС - три (однофазных) ЭЦ, в которых действуют три синусоидальные ЭДС одной и той же частоты, равные по амплитуде и сдвинутые по фазе относительно друг друга на угол 2/3 рад (120°).

Слайд 4

Описание слайда:

2.Получение и преимущества Получение Три ЭДС индуктируются в трех неподвижных обмотках (А-Х;B-Y;C-Z), размещённых в пазах статора трёхфазного генератора под углом 120° относительно друг друга, при вращении ротора, например, в виде постоянного магнита.

Слайд 5

Описание слайда:

3.Схемы соединений При «Y» - концы обмоток X,Y,Z объединяют в одну точку – нулевую N (нейтральную) – основная схема для генераторов.

Слайд 6

Описание слайда:

4.Характер нагрузки

Слайд 7

Описание слайда:

6.Соединение Y/Y с нулевым проводом Четырехпроводная система. Нейтральные точки приемника n и генератора N соединены нейтральным проводом. Линейные провода – A-a, B-b, C-c. Фазные напряжения генератора и нагрузки равны ÙA=Ùa;ÙB=Ùb;ÙC=Ùc (при равенстве нулю сопротивления линейных и нейтрального провода ZNn). Линейные напряжения – между линейными проводами ÙAB, ÙBC, ÙCA К приемнику подводятся два напряжения – линейное и фазное.

Слайд 8

Описание слайда:

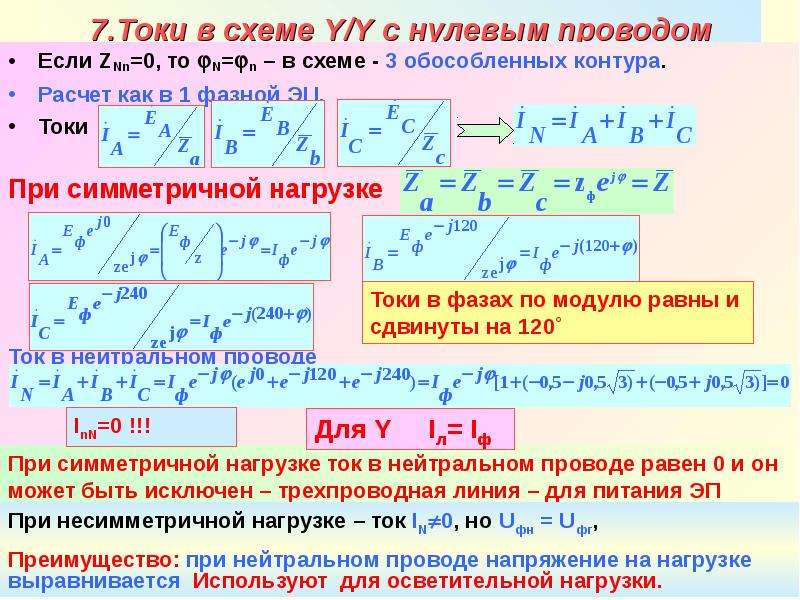

7.Токи в схеме Y/Y с нулевым проводом Если ZNn=0, то N=n – в схеме - 3 обособленных контура. Расчет как в 1 фазной ЭЦ. Токи

Слайд 9

Описание слайда:

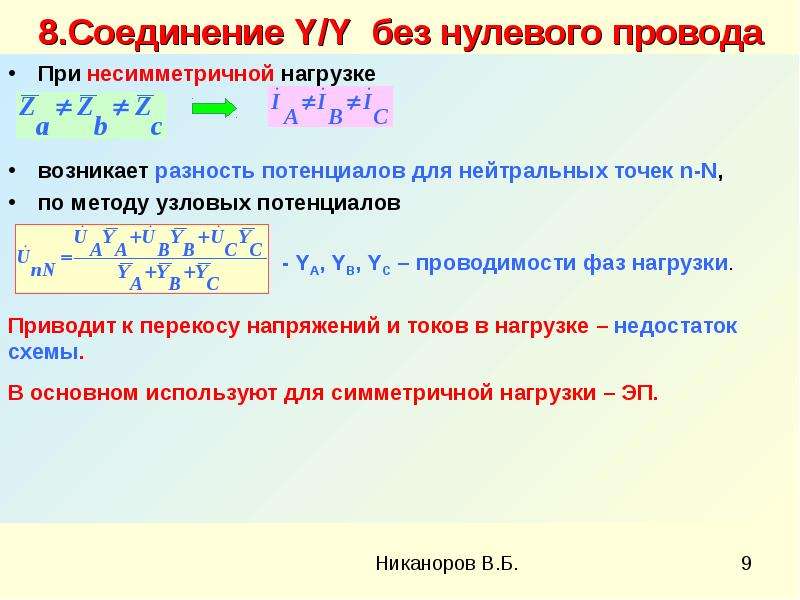

8.Соединение Y/Y без нулевого провода При несимметричной нагрузке возникает разность потенциалов для нейтральных точек n-N, по методу узловых потенциалов

Слайд 10

Описание слайда:

Лекция №8

Слайд 11

Описание слайда:

9.Соединение Y/Δ

Слайд 12

Описание слайда:

10.Мощность трехфазной сети 3х-фазная ЭЦ – совокупность трех однофазных ЭЦ Активная и реактивные мощности 3х-фазной ЭЦ равна сумме мощностей отдельных фаз Р = Pa+Pb+Pc Q = Qa+Qb+Qc Полная мощность

Слайд 13

Описание слайда:

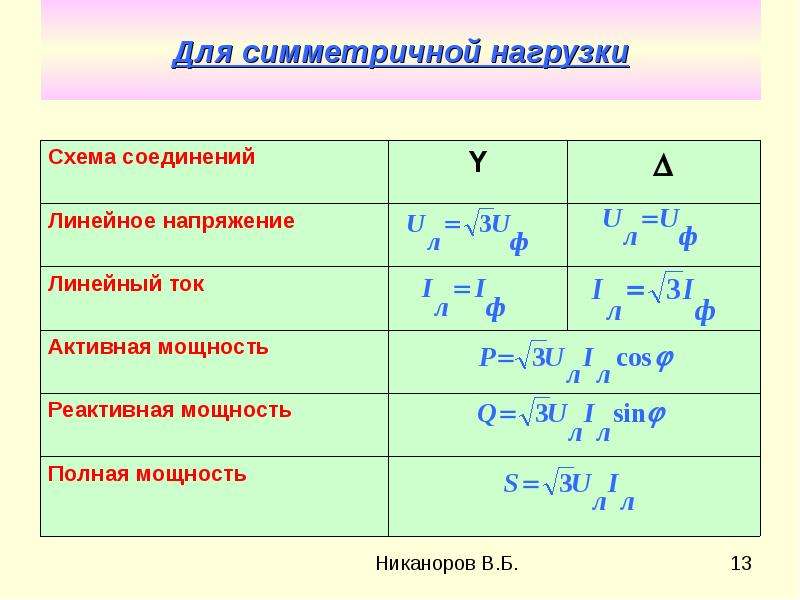

Для симметричной нагрузки

Слайд 14

Описание слайда:

11.Измерение мощности Для измерения мощности при любой нагрузке и наличии нулевого провода нужно 3 ваттметра.

Слайд 15

Описание слайда:

Пример Дано: Uл=380B, симметричная нагрузка Rф=3Ом, Xф=4Ом. Найти: токи? Решение: 1. Т.к. нагрузка симметричная, то достаточен расчет одной фазы. 2. Комплексное сопротивление фазы

Слайд 16

Описание слайда:

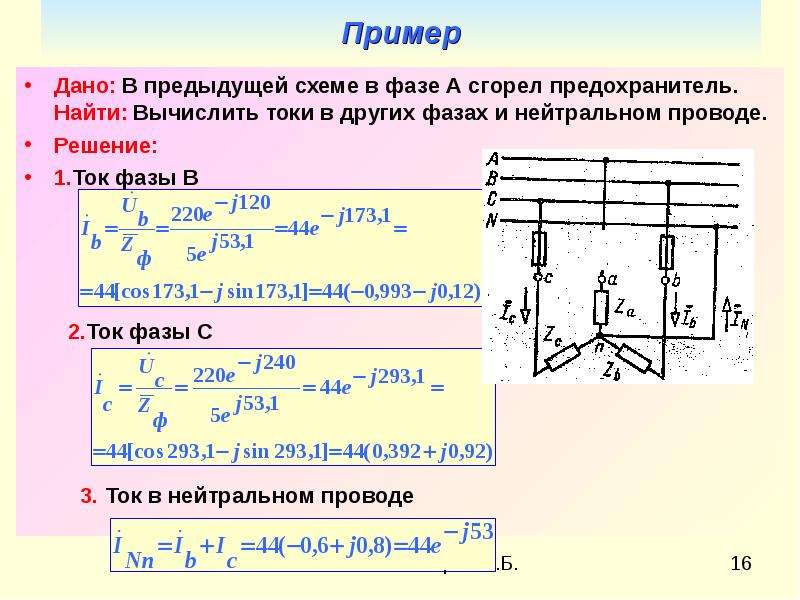

Пример Дано: В предыдущей схеме в фазе А сгорел предохранитель. Найти: Вычислить токи в других фазах и нейтральном проводе. Решение: 1.Ток фазы В

Слайд 17

Описание слайда:

Пример Дано: Активная мощность симметричной нагрузки Р = 2900 Вт, cosφ = 0.6, Uф = 127 В. Определить: параметры нагрузки R и L и ток в линейных проводах. Решение: 1.Приемник симметричный, фазные напряжения приемника и генератора равны между собой. Достаточно определить ток и параметры одной фазы.

Слайд 18

Описание слайда:

Пример Дано: в схеме ЭДС каждой фазы генератора равна 127 В. Сопротивления нагрузки равны по величине 6,35 Ои, но имеют разный характер Za = R; Zb= jωL; Zc = -j/ωC. Определить ток в нулевом проводе.

Слайд 19

Описание слайда:

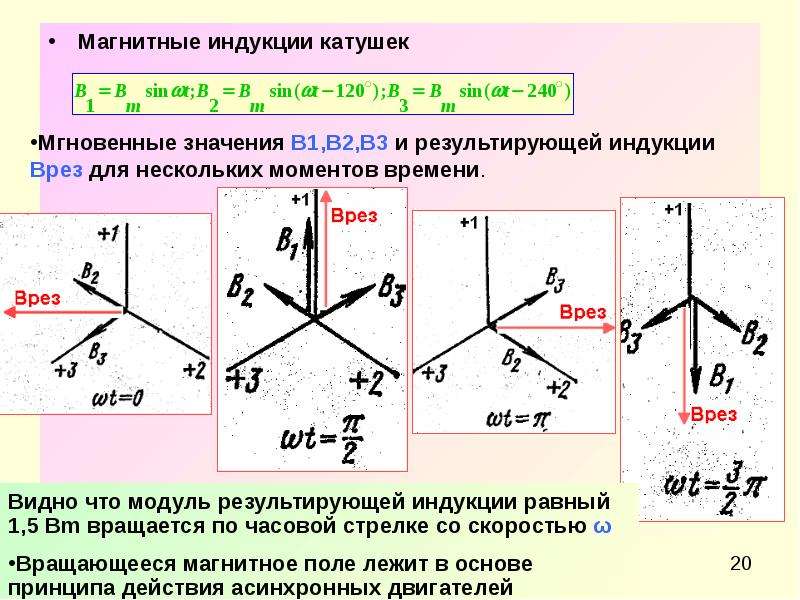

11.Получение кругового вращающегося поля Важнейшее свойство трехфазной системы токов Используется в электрических машинах переменного тока –асинхронных и синхронных ЭМ. Круговое вращающееся магнитное поле – магнитное поле, вектор результирующей индукции которого неизменен и вращается с постоянной угловой скоростью ω. Расположим 3 одинаковых катушки так, что оси их смещены на 120˚ по отношению друг к другу. По катушкам протекает трехфазная система токов (от Н к К катушек)
