Слайд 1

Описание слайда:

Туннельная микроскопия и ее приложения Выполнили: Арасланова Валерия Кобыленко Дарья

Слайд 2

Описание слайда:

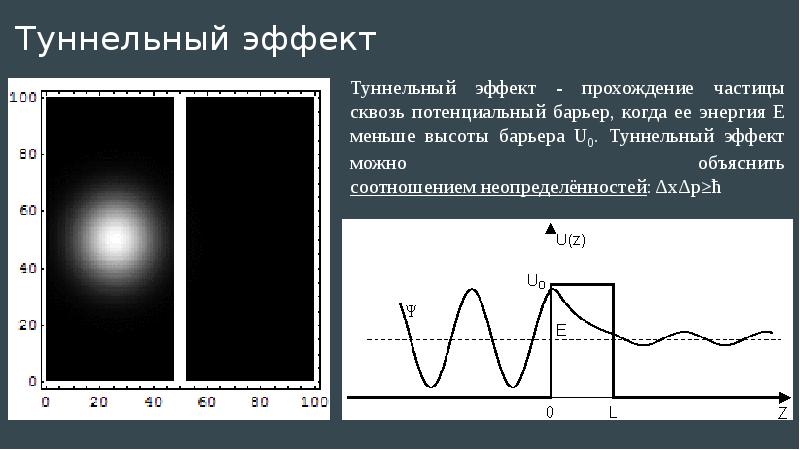

Туннельный эффект Туннельный эффект - прохождение частицы сквозь потенциальный барьер, когда ее энергия E меньше высоты барьера U0. Туннельный эффект можно объяснить соотношением неопределённостей: ΔxΔp≥ħ

Слайд 3

Описание слайда:

Герд Бинниг и Генрих Рорер - нобелевские лауреаты 1986

Слайд 4

Описание слайда:

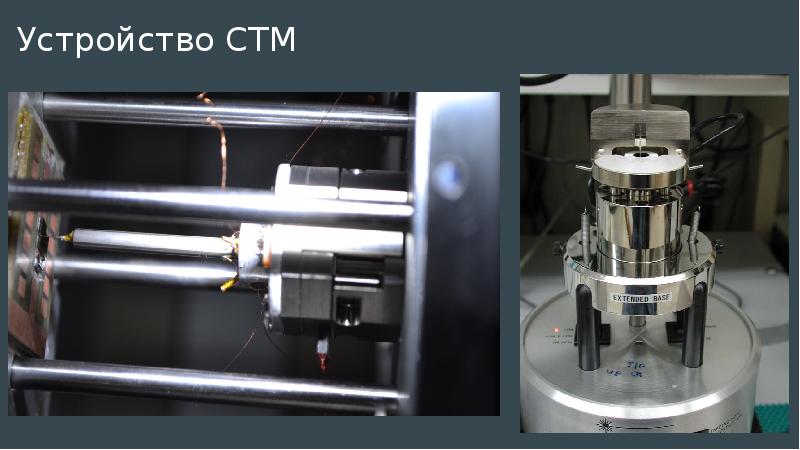

Устройство СТМ

Слайд 5

Описание слайда:

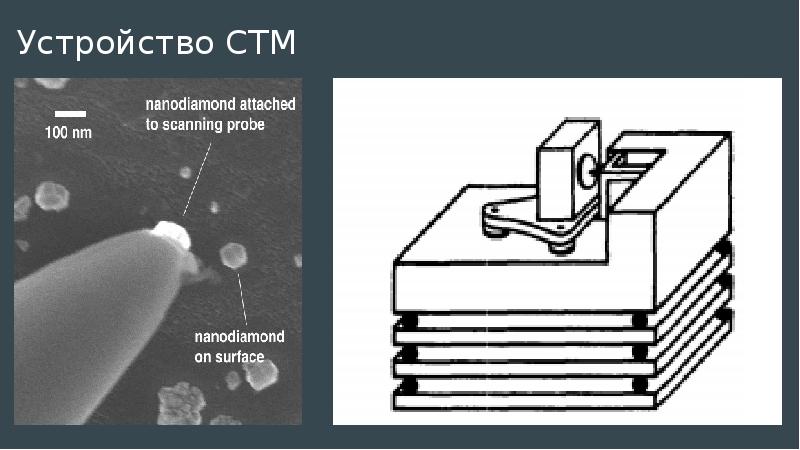

Устройство СТМ

Слайд 6

Описание слайда:

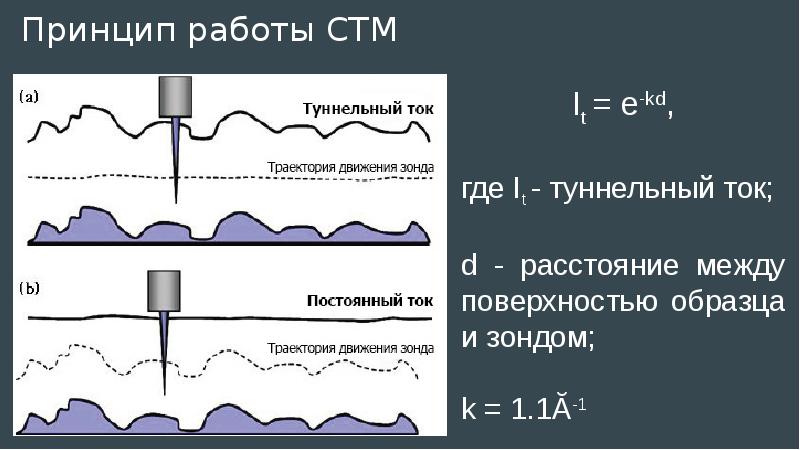

Принцип работы СТМ

Слайд 7

Описание слайда:

Принцип работы СТМ

Слайд 8

Описание слайда:

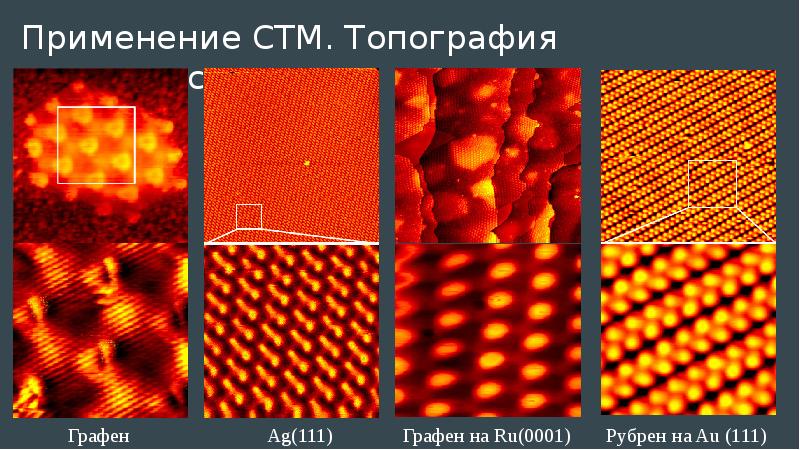

Применение СТМ. Топография поверхности Графен

Слайд 9

Описание слайда:

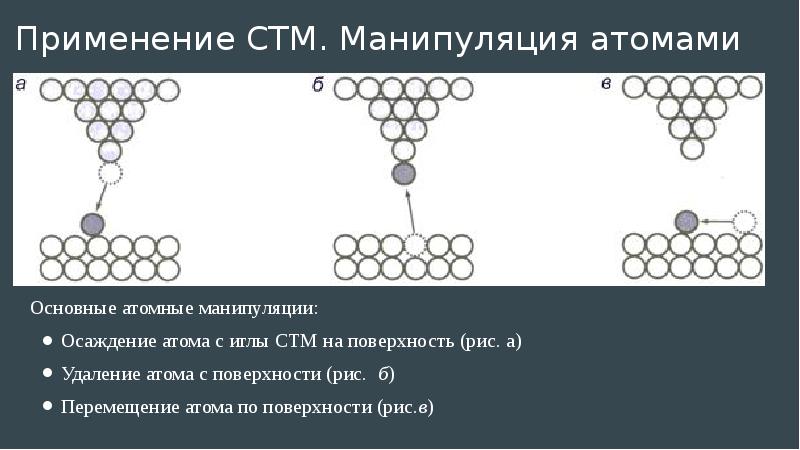

Применение СТМ. Манипуляция атомами Основные атомные манипуляции: Осаждение атома с иглы СТМ на поверхность (рис. а) Удаление атома с поверхности (рис. б) Перемещение атома по поверхности (рис.в)

Слайд 10

Описание слайда:

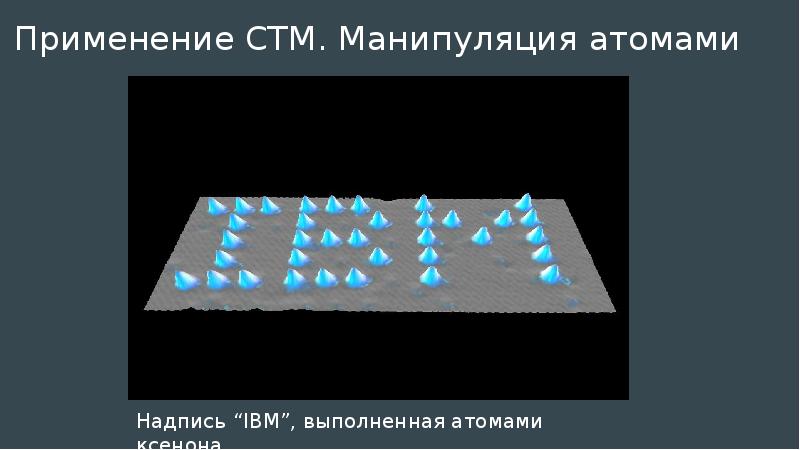

Применение СТМ. Манипуляция атомами Надпись “IBM”, выполненная атомами ксенона.

Слайд 11

Описание слайда:

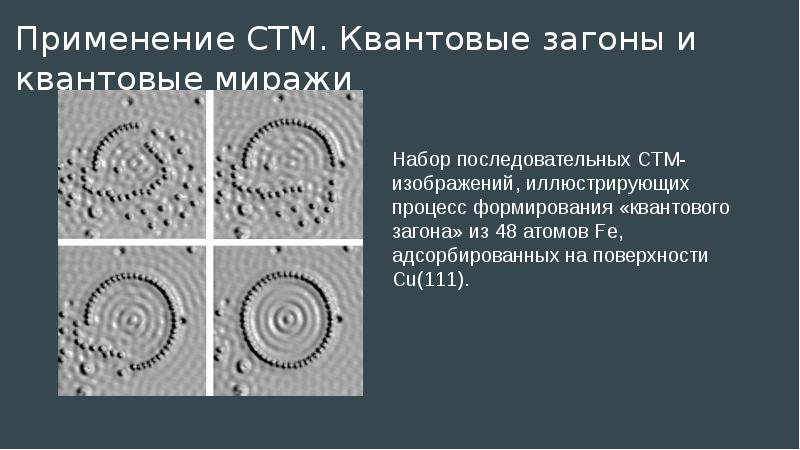

Применение СТМ. Квантовые загоны и квантовые миражи Набор последовательных СТМ-изображений, иллюстрирующих процесс формирования «квантового загона» из 48 атомов Fe, адсорбированных на поверхности Cu(111).

Слайд 12

Описание слайда:

Преимущества и недостатки Разрешение СТМ в таких измерениях – около Ангстрема (0,1 нм) в плоскости и 0,01 нм в глубину; Атомные манипуляции, и получение изображений поверхности с атомным разрешением производится с помощью одного и того же прибора; Образец и зонд должны быть проводниками или полупроводниками.
