Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

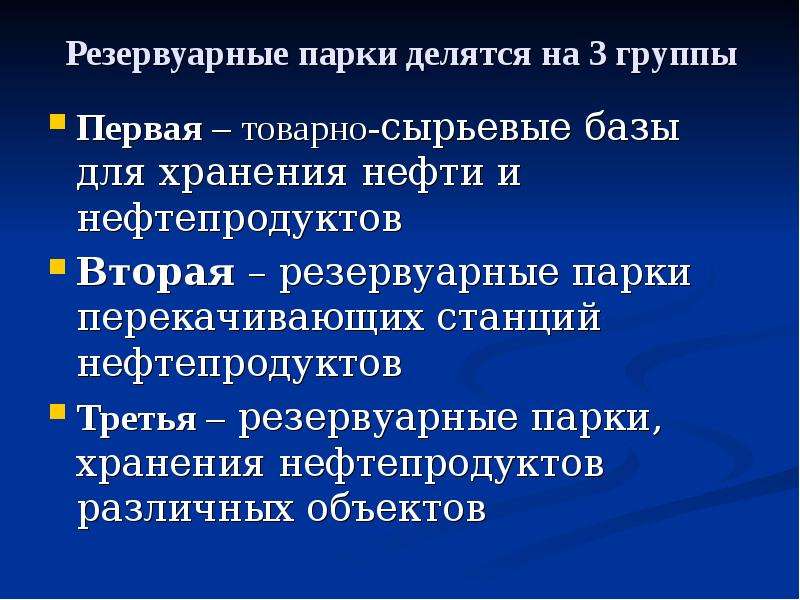

Резервуарные парки делятся на 3 группы Первая – товарно-сырьевые базы для хранения нефти и нефтепродуктов Вторая – резервуарные парки перекачивающих станций нефтепродуктов Третья – резервуарные парки, хранения нефтепродуктов различных объектов

Слайд 4

Описание слайда:

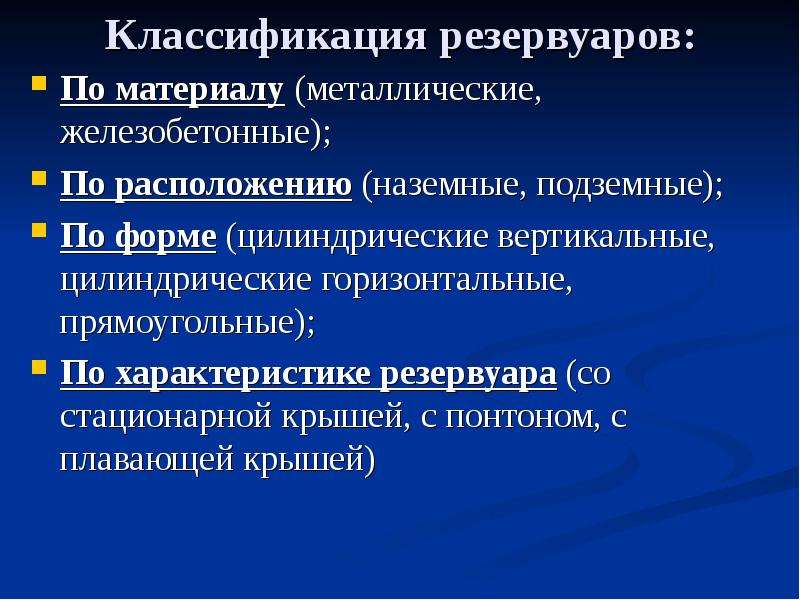

Классификация резервуаров: По материалу (металлические, железобетонные); По расположению (наземные, подземные); По форме (цилиндрические вертикальные, цилиндрические горизонтальные, прямоугольные); По характеристике резервуара (со стационарной крышей, с понтоном, с плавающей крышей)

Слайд 5

Описание слайда:

П/п инженерные решения по защите резервуаров Системы АУПТ с подачей пены на поверхность (пенокамера, пенослив);

Слайд 6

Описание слайда:

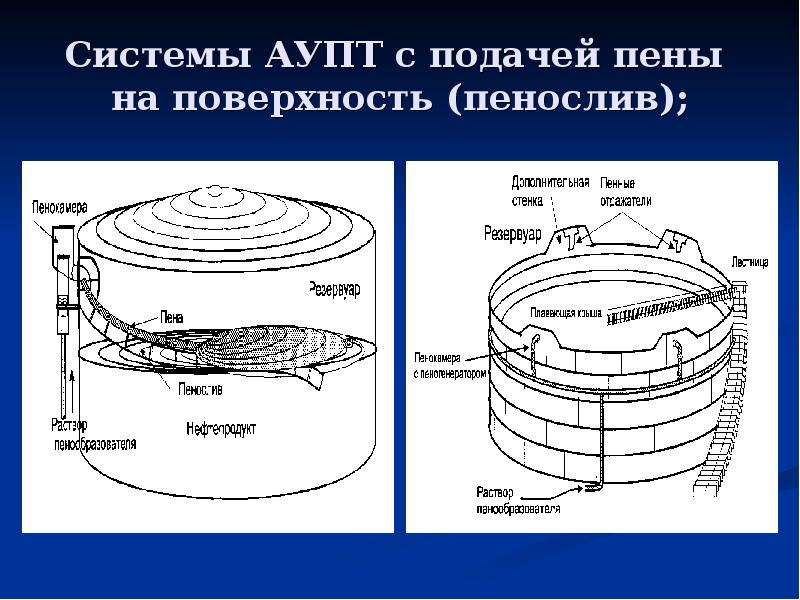

Системы АУПТ с подачей пены на поверхность (пенослив);

Слайд 7

Описание слайда:

Стационарные УПТ с подачей пены в основание резервуара через эластичный рукав на поверхность продукта;

Слайд 8

Описание слайда:

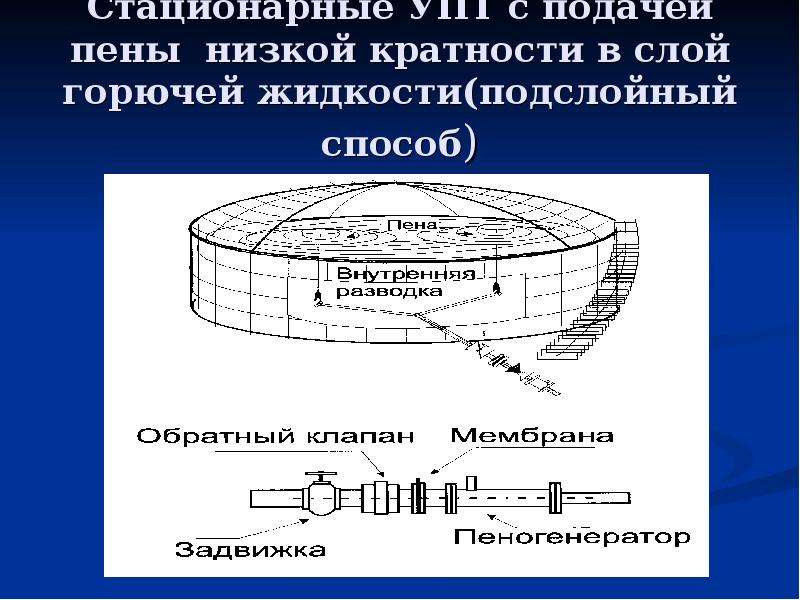

Стационарные УПТ с подачей пены низкой кратности в слой горючей жидкости(подслойный способ)

Слайд 9

Описание слайда:

Возникновение пожара Вспышка «богатой» смеси без срыва крыши.

Слайд 10

Описание слайда:

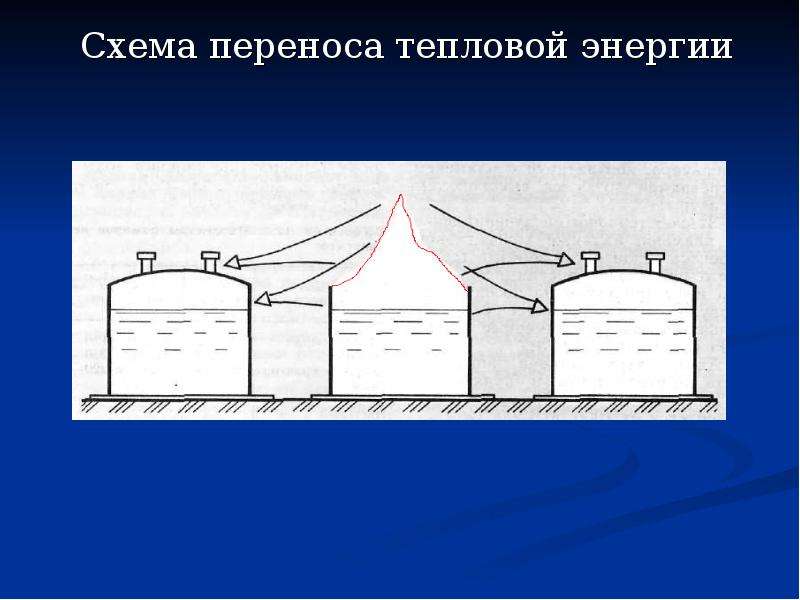

Схема переноса тепловой энергии

Слайд 11

Описание слайда:

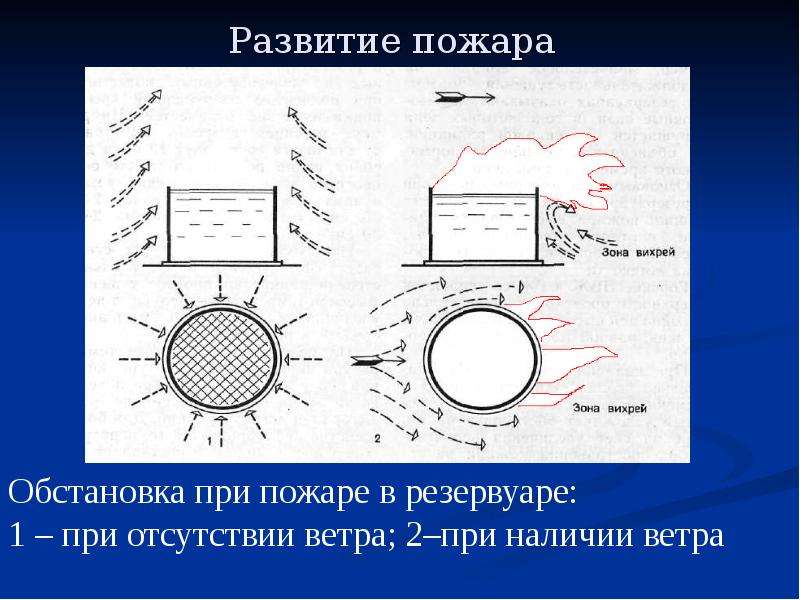

Развитие пожара

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

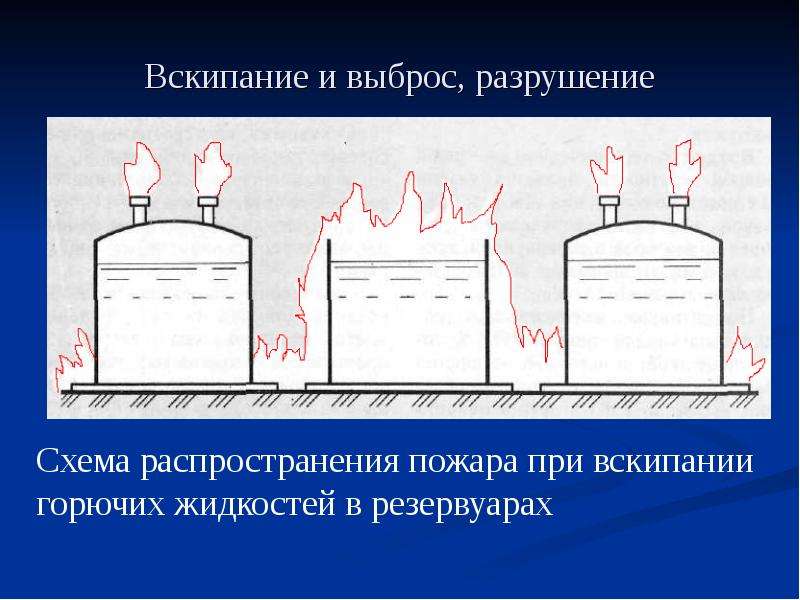

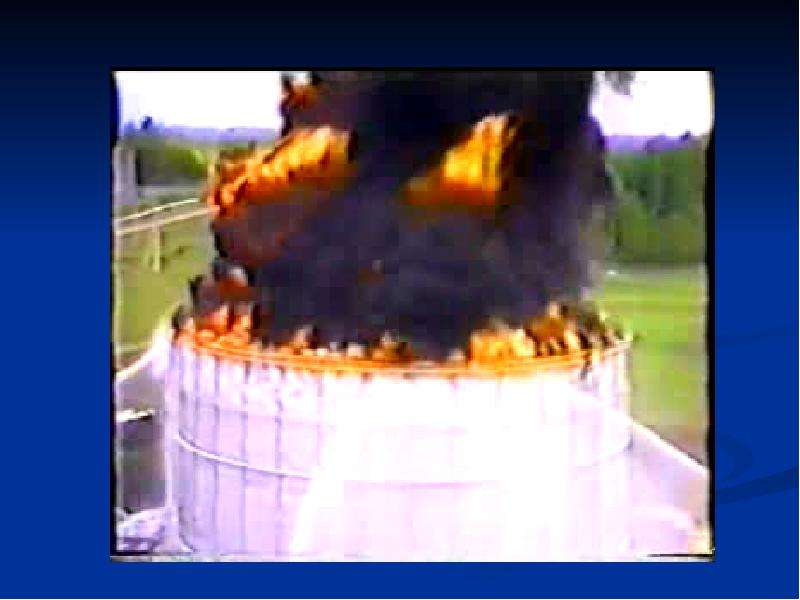

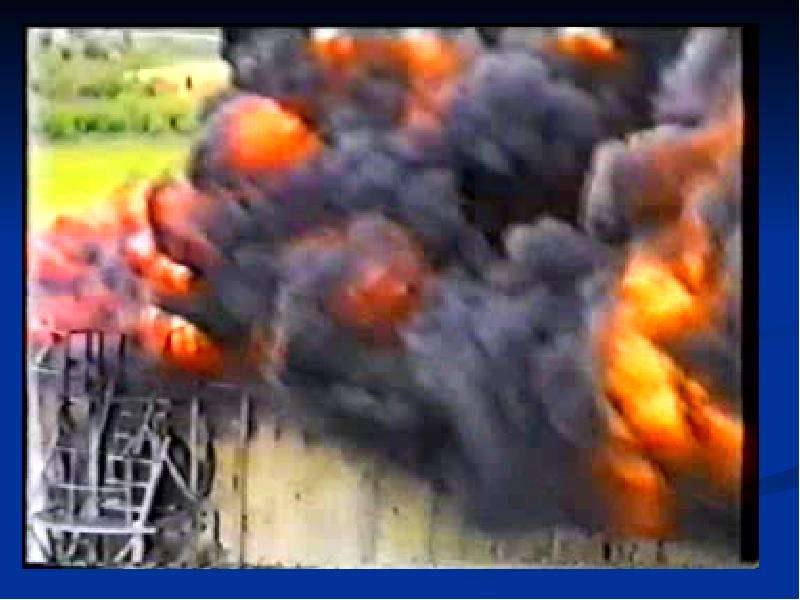

Вскипание и выброс, разрушение

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

При пожаре возможно Образование зон(карманов), в результате деформации стен резервуара, перекос крыши, затруднение подачи ОВ; Изменение потоков продуктов горения и теплового воздействия от метеоусловий; Угроза выхода большого количества горящего продукта, переход горения в обвалование, канализацию и на соседние резервуары вследствие вскипания или выброса; Разрушение резервуара, нарушение герметичности задвижек и фланцевых соединений.

Слайд 16

Описание слайда:

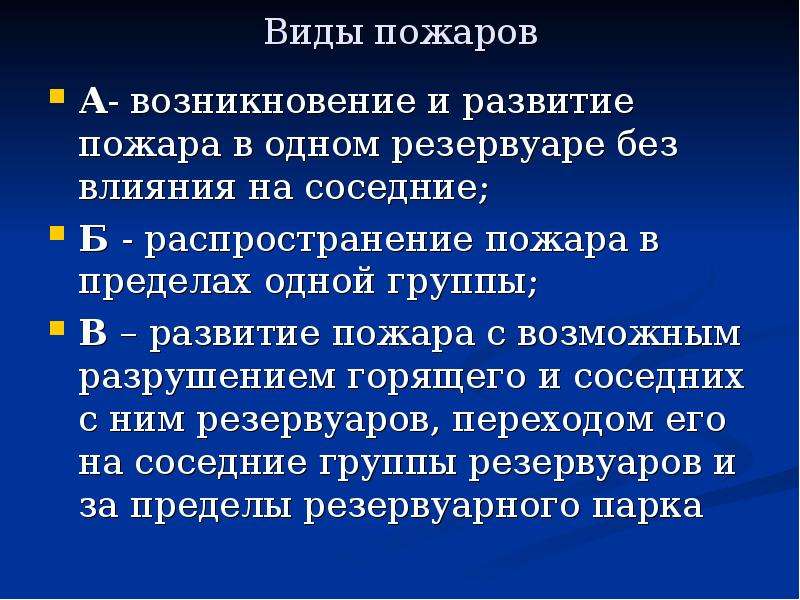

Виды пожаров А- возникновение и развитие пожара в одном резервуаре без влияния на соседние; Б - распространение пожара в пределах одной группы; В – развитие пожара с возможным разрушением горящего и соседних с ним резервуаров, переходом его на соседние группы резервуаров и за пределы резервуарного парка

Слайд 17

Описание слайда:

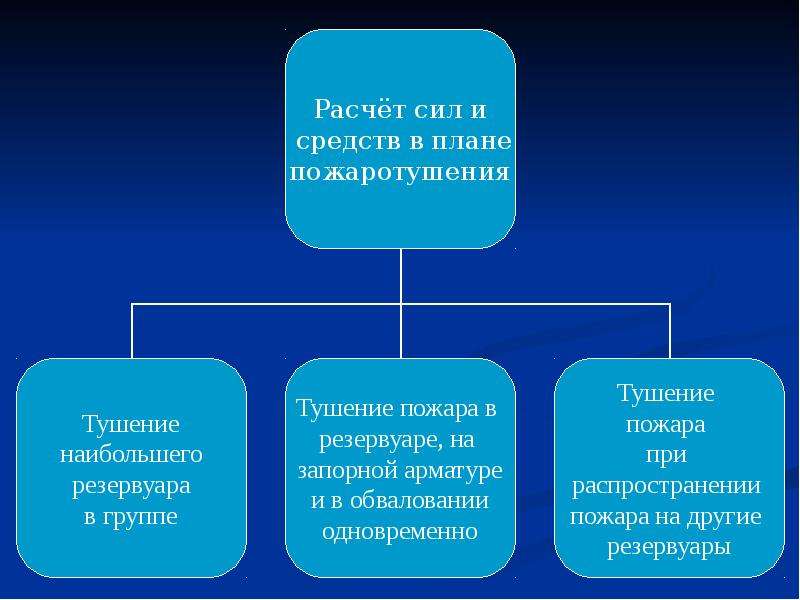

Мероприятия предварительного характера создание запасов необходимого количества огнетушащих средств(запас воды на тушение д.б. на 6 ч. для наземных и 3 ч. для подземных резервуаров); СНиП 2.11.03-93. Склады нефти и нефтепродуктов. Противопожарные нормы хранение нормативного запаса средств на нефтебазе (если в городе несколько нефтебаз, то пенообразующие средства могут храниться в другом месте, но доставка их должна быть обеспечена в течение 1 ч); возможность быстрого сосредоточения необходимого количества сил и средств на пожар; совершенствование тактической выучки л/с пожарных частей и порядка сбора н/с гарнизона(ПТЗ, ПТУ); разработка планов тушения пожаров (3 вар).

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

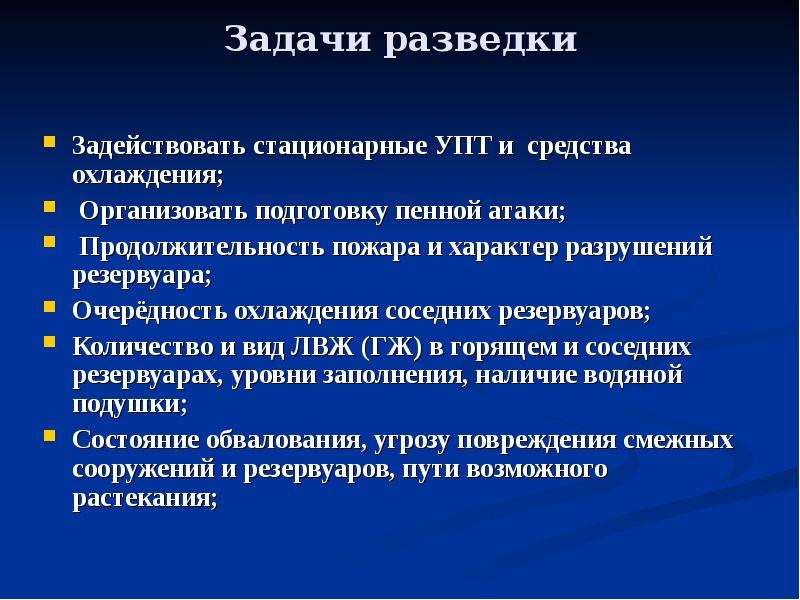

Задачи разведки Задействовать стационарные УПТ и средства охлаждения; Организовать подготовку пенной атаки; Продолжительность пожара и характер разрушений резервуара; Очерёдность охлаждения соседних резервуаров; Количество и вид ЛВЖ (ГЖ) в горящем и соседних резервуарах, уровни заполнения, наличие водяной подушки; Состояние обвалования, угрозу повреждения смежных сооружений и резервуаров, пути возможного растекания;

Слайд 20

Описание слайда:

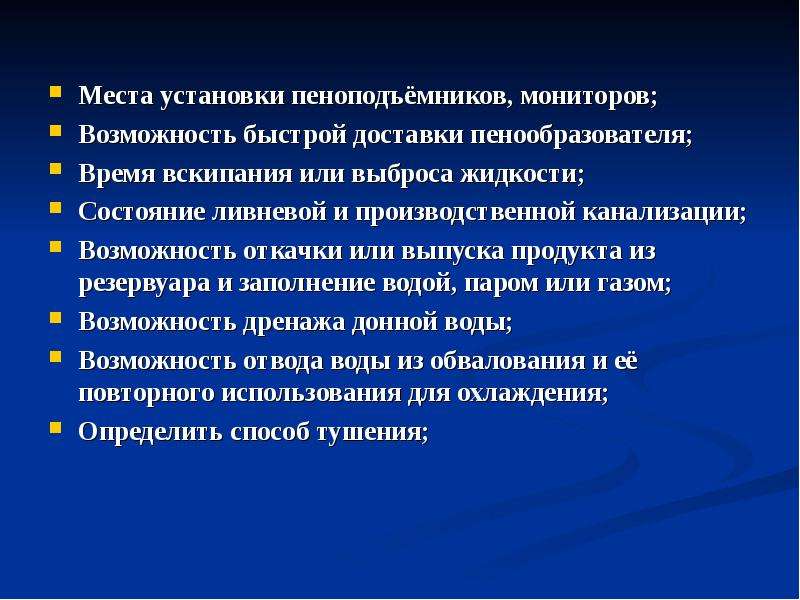

Места установки пеноподъёмников, мониторов; Возможность быстрой доставки пенообразователя; Время вскипания или выброса жидкости; Состояние ливневой и производственной канализации; Возможность откачки или выпуска продукта из резервуара и заполнение водой, паром или газом; Возможность дренажа донной воды; Возможность отвода воды из обвалования и её повторного использования для охлаждения; Определить способ тушения;

Слайд 21

Описание слайда:

Организация тушения

Слайд 22

Описание слайда:

Управление подразделениями Основные принципы организации БУ Охлаждение горящего резервуара Охлаждение соседних резервуаров Тушение разлившейся жидкости Тушение в резервуаре Доставка огнетушащих средств

Слайд 23

Описание слайда:

Охлаждение Первоочередные действия пожарных подразделений, через представителя объекта задействовать стационарные системы охлаждения и повысить давление в сети

Слайд 24

Описание слайда:

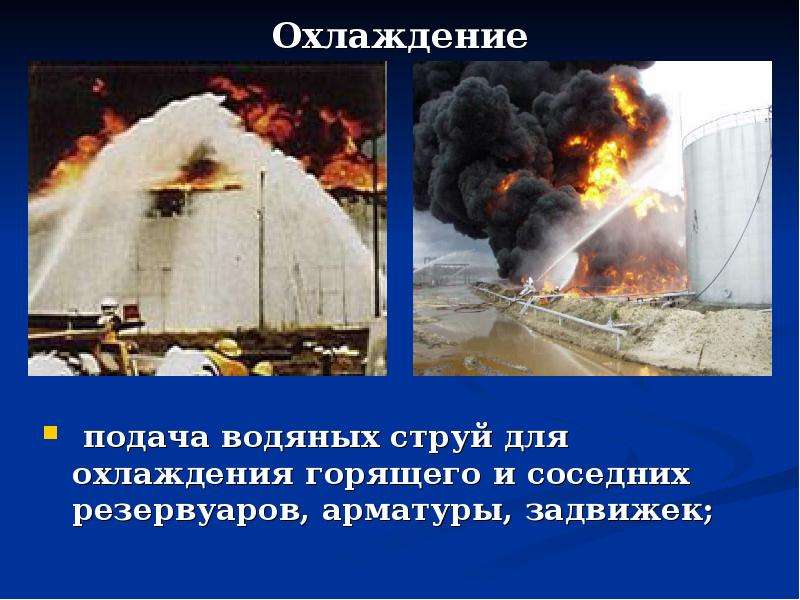

Охлаждение подача водяных струй для охлаждения горящего и соседних резервуаров, арматуры, задвижек;

Слайд 25

Описание слайда:

Интенсивность

Слайд 26

Описание слайда:

Основные огнетушащие средства Для тушения пожаров в резервуарных парках с помощью передвижной пожарной техники и полустационарных систем применяют: воду в виде распыленных струй; огнетушащие порошки и инертные газы; перемешивание горючей жидкости; воздушно–механическую пену средней и низкой кратности.

Слайд 27

Описание слайда:

Подготовка пенной атаки Назначить наиболее опытное лицо начальником боевого участка; Сосредоточить на расчётное количество сил и средств с учётом 3-х кратного запаса и расчётным временем тушения 15 мин (сверху), 10 мин(в слой); Собрать схему подачи пены исходя из способа тушения; Опробовать собранную схему; Установить сигналы начала и прекращения пенной атаки, отличающиеся от сигнала на эвакуацию

Слайд 28

Описание слайда:

Способы и Схемы подачи ОВ Принципиальная схема подачи пены средней кратности при тушении пожара в резервуаре через борт в виде навесной струи.

Слайд 29

Описание слайда:

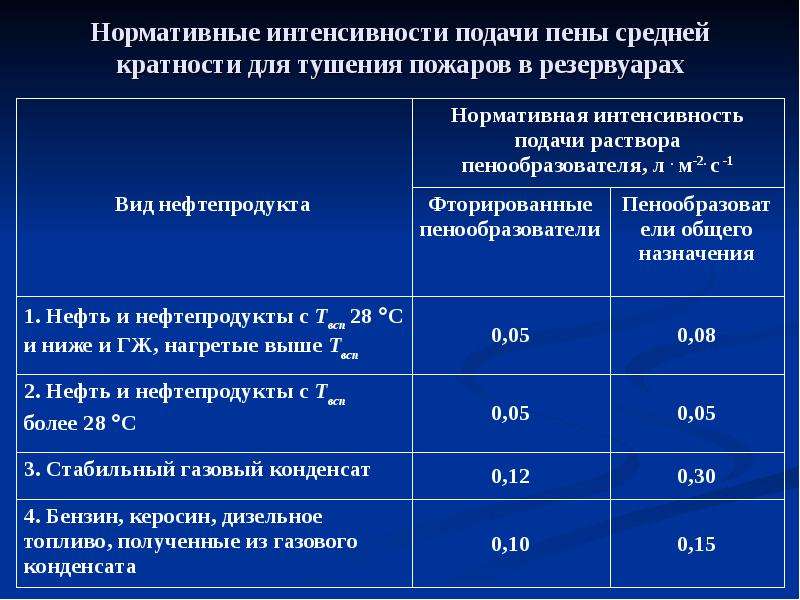

Нормативные интенсивности подачи пены средней кратности для тушения пожаров в резервуарах

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

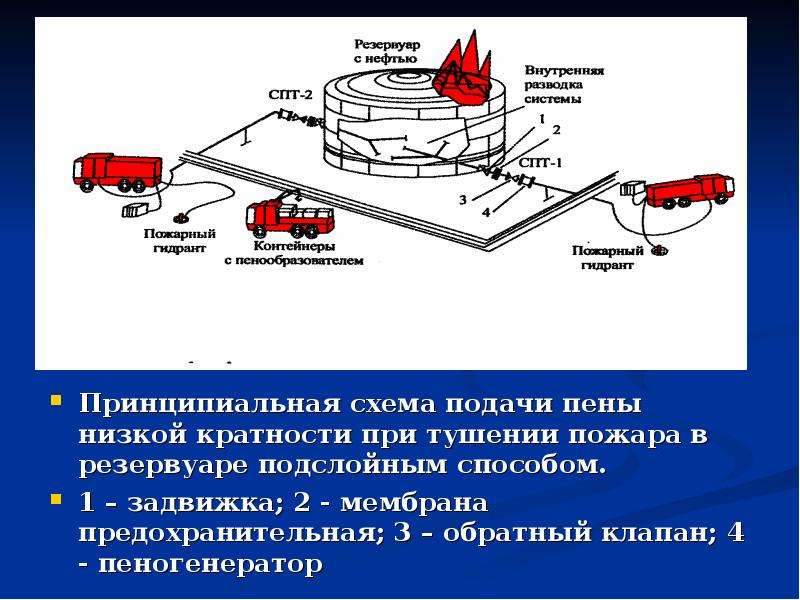

Принципиальная схема подачи пены низкой кратности при тушении пожара в резервуаре подслойным способом. 1 – задвижка; 2 - мембрана предохранительная; 3 – обратный клапан; 4 - пеногенератор

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Схема подачи ВМП низкой кратности через слой горючего 1 – штуцер D=200 мм; 2 – упор; 3 –полиэтиленовый рукав(L=10 м, D=300 мм); 4 – задвижка; 5 – корпус приставки; 6 обратный клапан; 7 – хомут для закрытия отверстий; 8 – 4 отверстия диаметром 20 мм; 9 – воздушно – пенный ствол(Q=30 л/с); 10 – капсула.

Слайд 36

Описание слайда:

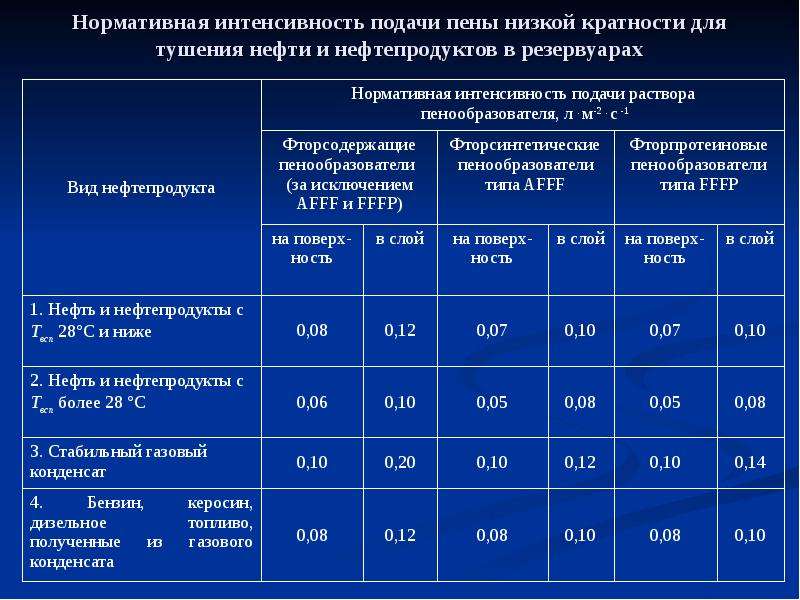

Нормативная интенсивность подачи пены низкой кратности для тушения нефти и нефтепродуктов в резервуарах

Слайд 37

Описание слайда:

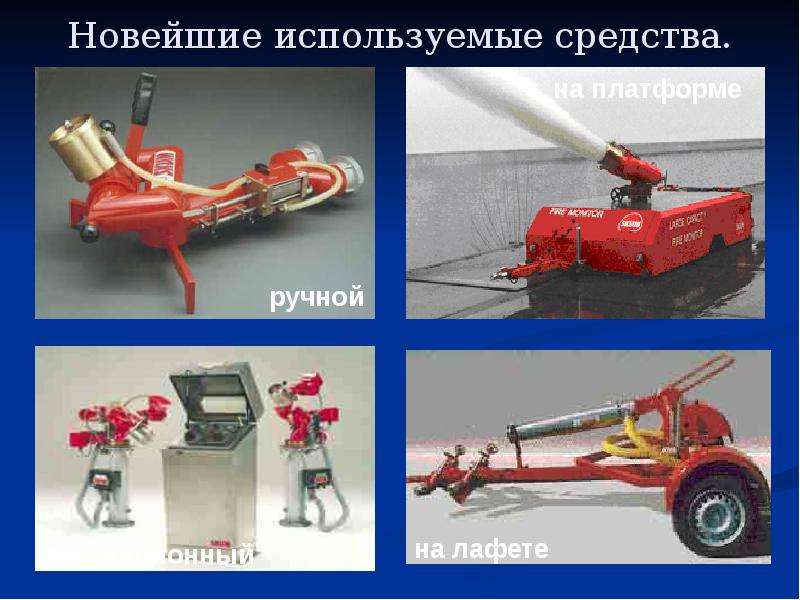

Новейшие используемые средства.

Слайд 38

Описание слайда:

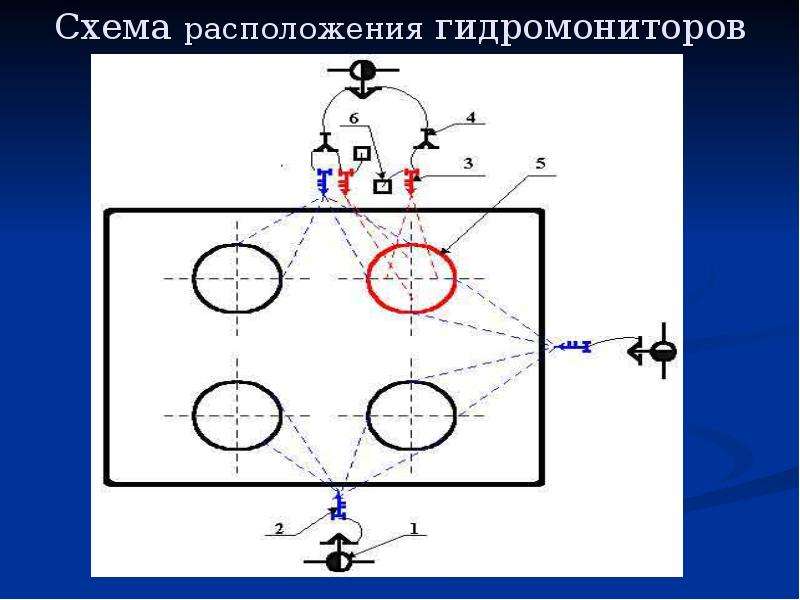

Схема расположения гидромониторов

Слайд 39

Описание слайда:

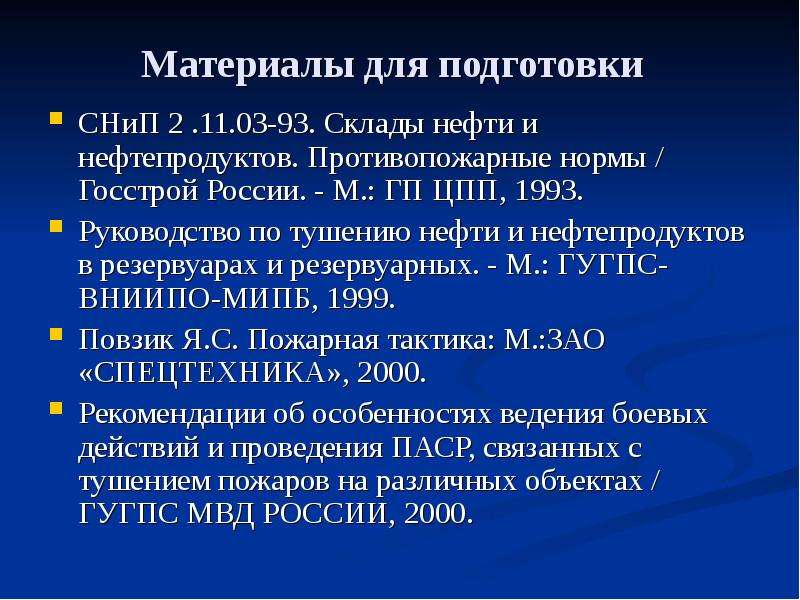

Материалы для подготовки СНиП 2 .11.03-93. Склады нефти и нефтепродуктов. Противопожарные нормы / Госстрой России. - М.: ГП ЦПП, 1993. Руководство по тушению нефти и нефтепродуктов в резервуарах и резервуарных. - М.: ГУГПС-ВНИИПО-МИПБ, 1999. Повзик Я.С. Пожарная тактика: М.:ЗАО «СПЕЦТЕХНИКА», 2000. Рекомендации об особенностях ведения боевых действий и проведения ПАСР, связанных с тушением пожаров на различных объектах / ГУГПС МВД РОССИИ, 2000.
