Вы можете ознакомиться и скачать презентацию на тему Упругие волны или механические колебания. Доклад-сообщение содержит 65 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

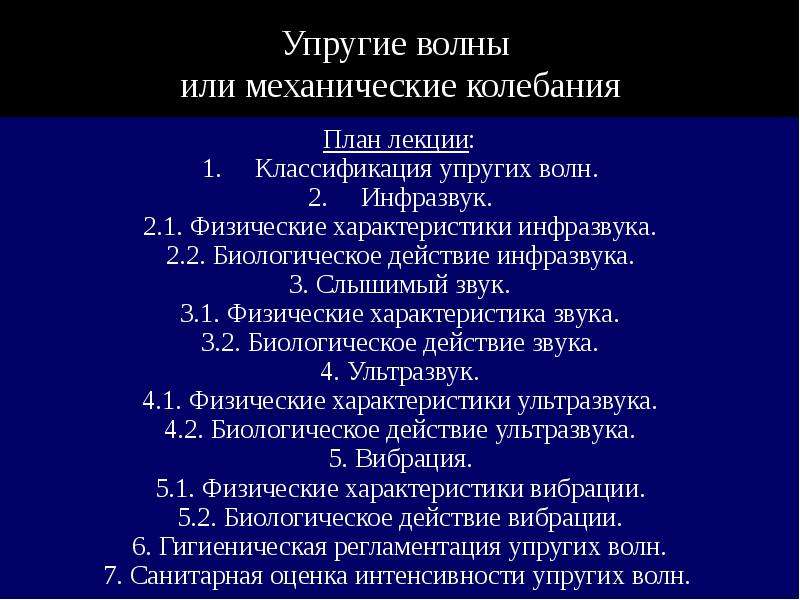

Упругие волны или механические колебания План лекции: Классификация упругих волн. Инфразвук. 2.1. Физические характеристики инфразвука. 2.2. Биологическое действие инфразвука. 3. Слышимый звук. 3.1. Физические характеристика звука. 3.2. Биологическое действие звука. 4. Ультразвук. 4.1. Физические характеристики ультразвука. 4.2. Биологическое действие ультразвука. 5. Вибрация. 5.1. Физические характеристики вибрации. 5.2. Биологическое действие вибрации. 6. Гигиеническая регламентация упругих волн. 7. Санитарная оценка интенсивности упругих волн.

Слайд 2

Описание слайда:

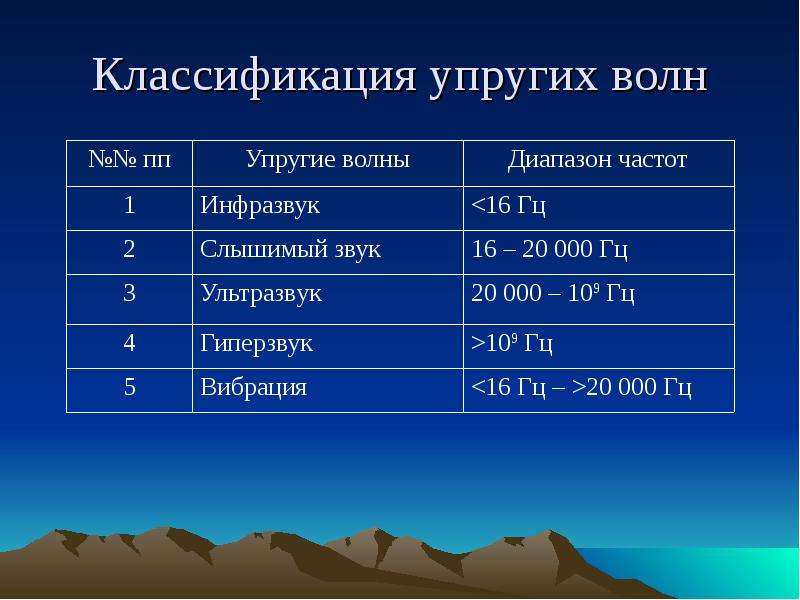

Классификация упругих волн

Слайд 3

Описание слайда:

Инфразвук

Слайд 4

Описание слайда:

Физические характеристики инфразвука 1. Длина волны составляет десятки и сотни метров в зависимости от частоты инфразвука: 2. В связи с большой длиной волны инфразвук огибает, практически, все возможные на пути распространения преграды, не задерживаясь, т.е. способен к дифракции. 3. Поэтому он преодолевает расстояния, измеряемые сотнями, десятками и тысячами метров. 4. Сила или интенсивность инфразвука и звуковое давление измеряются в Вт/м2, Н/м2, эрг/см2×сек, Па. 5. Уровень силы инфразвука измеряется в дБ.

Слайд 5

Описание слайда:

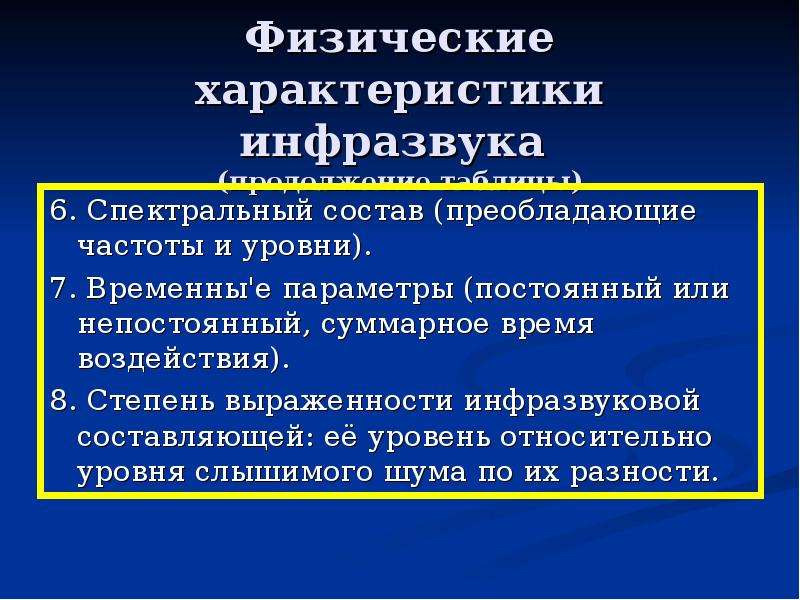

Физические характеристики инфразвука (продолжение таблицы) 6. Спектральный состав (преобладающие частоты и уровни). 7. Временны'е параметры (постоянный или непостоянный, суммарное время воздействия). 8. Степень выраженности инфразвуковой составляющей: её уровень относительно уровня слышимого шума по их разности.

Слайд 6

Описание слайда:

Источники инфразвука

Слайд 7

Описание слайда:

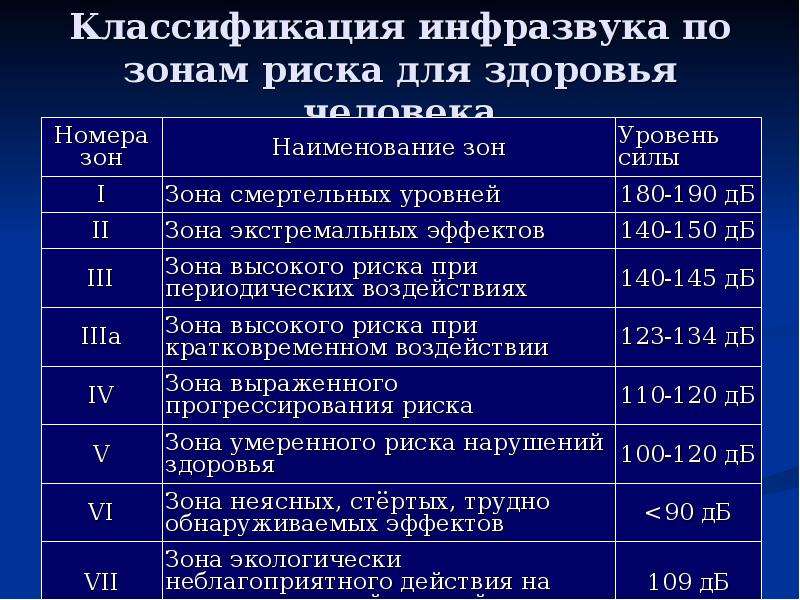

Классификация инфразвука по зонам риска для здоровья человека

Слайд 8

Описание слайда:

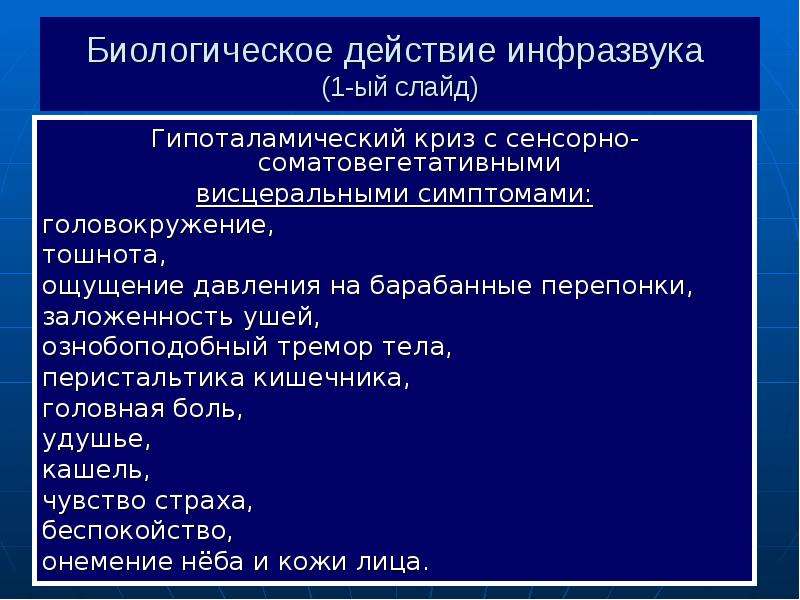

Биологическое действие инфразвука (1-ый слайд) Гипоталамический криз с сенсорно-соматовегетативными висцеральными симптомами: головокружение, тошнота, ощущение давления на барабанные перепонки, заложенность ушей, ознобоподобный тремор тела, перистальтика кишечника, головная боль, удушье, кашель, чувство страха, беспокойство, онемение нёба и кожи лица.

Слайд 9

Описание слайда:

Биологическое действие инфразвука (2-ой слайд) Метеолабильные реакции, стенокардия, вибрация стенок грудной клетки, внутренних органов, различные неприятные ощущения в области подреберья, звон в ушах, модуляция звуков, речи, боль при глотании, сухость во рту, общее утомление, затруднённое дыхание, изменение ритма сердечных сокращений, временный сдвиг порога слышимости на звуковых частотах, пространственная дезориентация, понижение тактильной, болевой, температурной чувствительности, влажность рук, отсутствие аппетита.

Слайд 10

Описание слайда:

Биологическое действие инфразвука (3-ий слайд) В некоторых случаях полная прострация, которую обычно испытывают люди после сильного нервного потрясения. У крыс – расширение кровеносных сосудов, кровоизлияния в лёгких. Расстройство нервной системы, пищеварения. Лётчики и космонавты медленнее решали простые арифметические задачи, нежели обычно.

Слайд 11

Описание слайда:

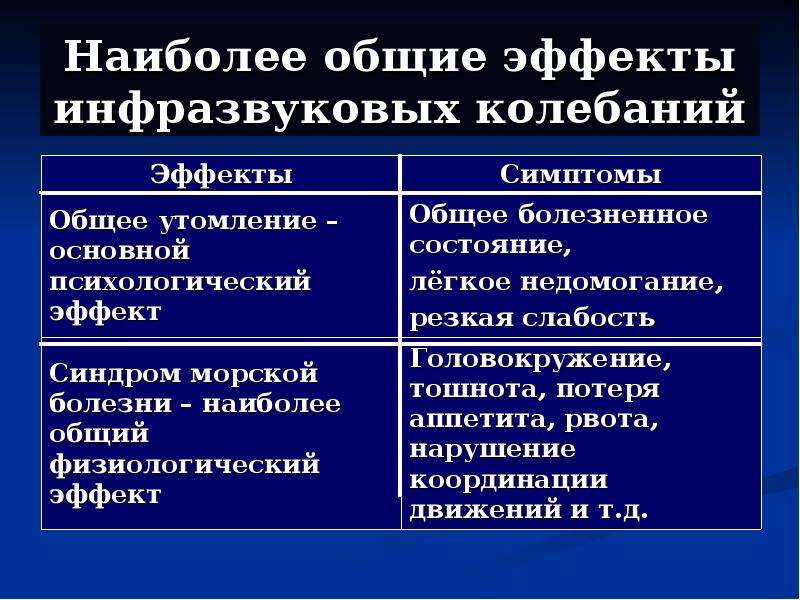

Наиболее общие эффекты инфразвуковых колебаний

Слайд 12

Описание слайда:

Зависимость «точек приложения» и эффектов инфразвука от его частоты

Слайд 13

Описание слайда:

Гипотеза Болезни в современном обществе частично порождены неслышимым сверхнизкочастотным звуком. Население, проживающее в районе, где имеет место круглосуточное воздействие инфразвука с уровнем 109 дБ, предъявляет достоверно больше жалоб, чем население контрольного района.

Слайд 14

Описание слайда:

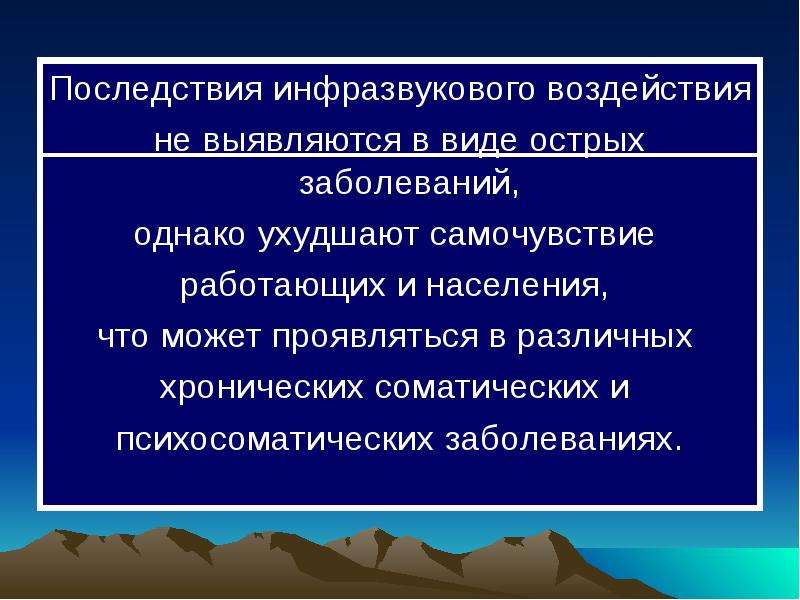

Последствия инфразвукового воздействия Последствия инфразвукового воздействия не выявляются в виде острых заболеваний, однако ухудшают самочувствие работающих и населения, что может проявляться в различных хронических соматических и психосоматических заболеваниях.

Слайд 15

Описание слайда:

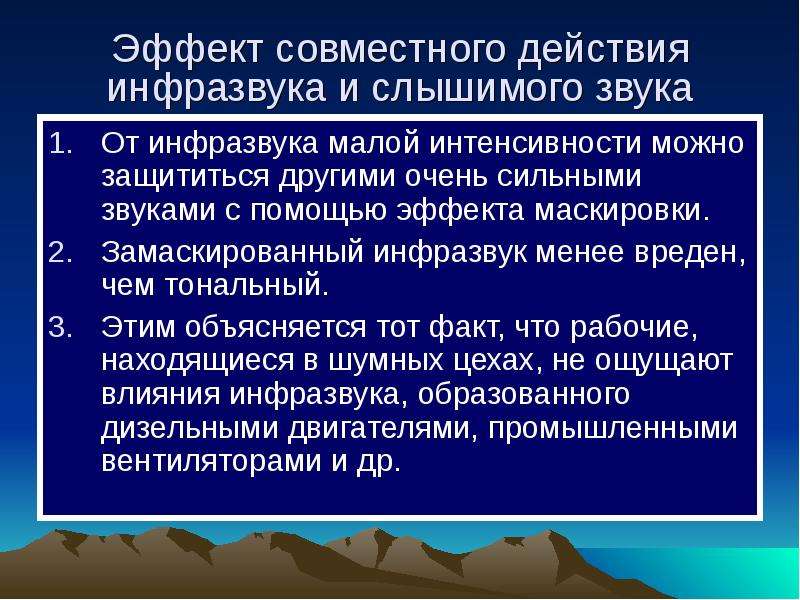

Эффект совместного действия инфразвука и слышимого звука От инфразвука малой интенсивности можно защититься другими очень сильными звуками с помощью эффекта маскировки. Замаскированный инфразвук менее вреден, чем тональный. Этим объясняется тот факт, что рабочие, находящиеся в шумных цехах, не ощущают влияния инфразвука, образованного дизельными двигателями, промышленными вентиляторами и др.

Слайд 16

Описание слайда:

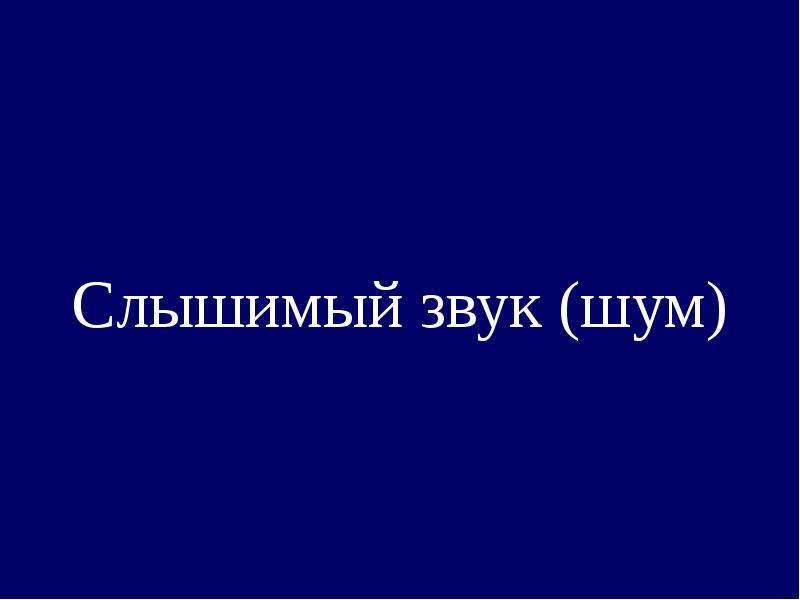

Слышимый звук (шум)

Слайд 17

Описание слайда:

Классификация слышимого звука

Слайд 18

Описание слайда:

Классификация шумов по временны'м характеристикам

Слайд 19

Описание слайда:

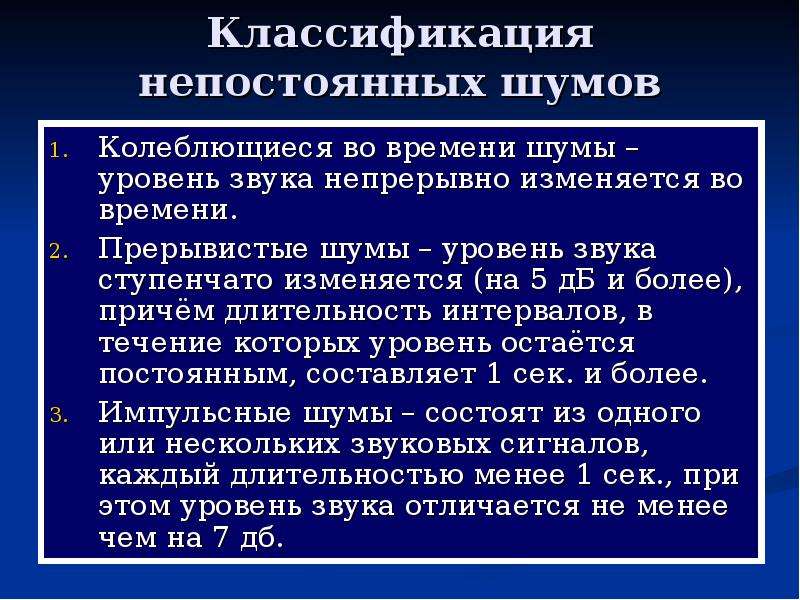

Классификация непостоянных шумов Колеблющиеся во времени шумы – уровень звука непрерывно изменяется во времени. Прерывистые шумы – уровень звука ступенчато изменяется (на 5 дБ и более), причём длительность интервалов, в течение которых уровень остаётся постоянным, составляет 1 сек. и более. Импульсные шумы – состоят из одного или нескольких звуковых сигналов, каждый длительностью менее 1 сек., при этом уровень звука отличается не менее чем на 7 дб.

Слайд 20

Описание слайда:

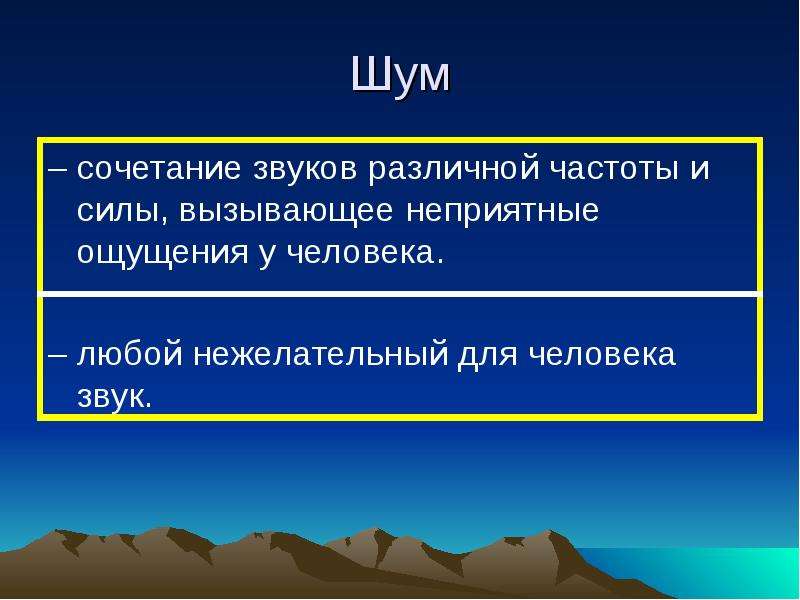

Шум – сочетание звуков различной частоты и силы, вызывающее неприятные ощущения у человека. – любой нежелательный для человека звук.

Слайд 21

Описание слайда:

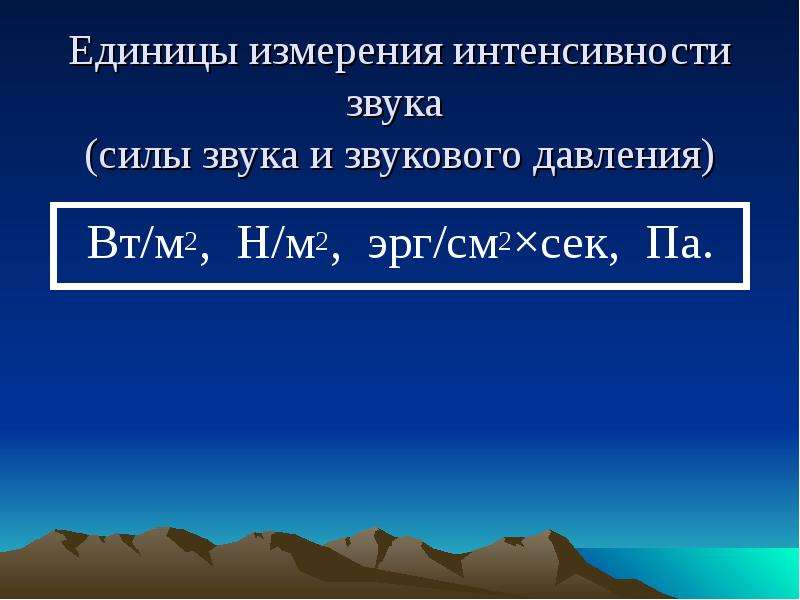

Единицы измерения интенсивности звука (силы звука и звукового давления) Вт/м2, Н/м2, эрг/см2×сек, Па.

Слайд 22

Описание слайда:

Интенсивность, звуковое давление и уровень силы звука

Слайд 23

Описание слайда:

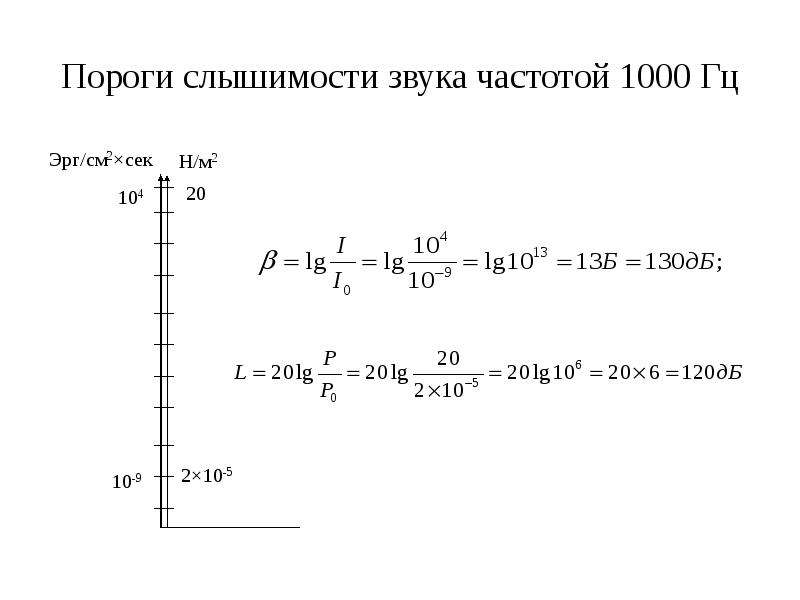

Пороги слышимости звука частотой 1000 Гц

Слайд 24

Описание слайда:

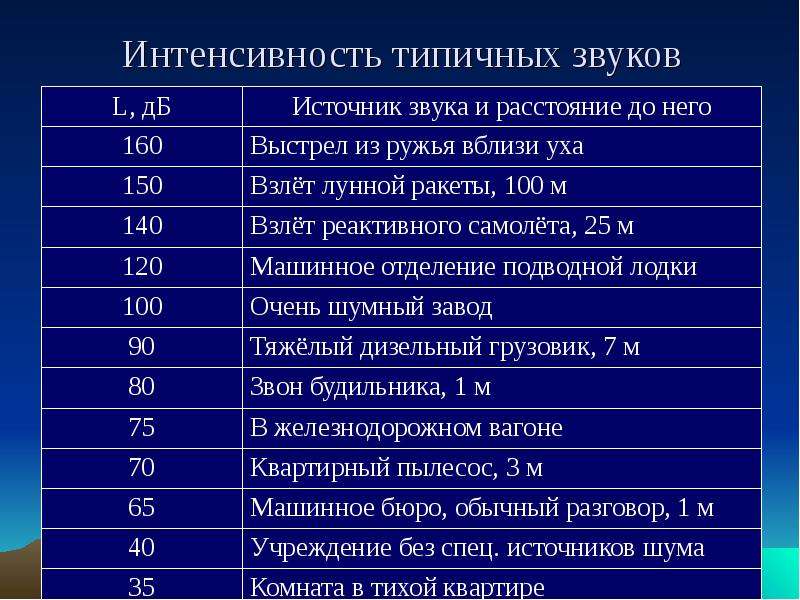

Интенсивность типичных звуков

Слайд 25

Описание слайда:

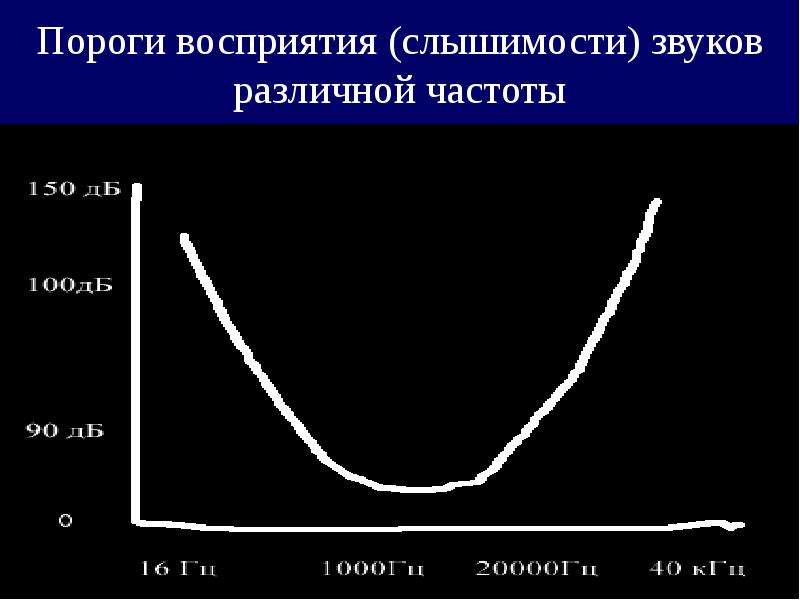

Пороги восприятия (слышимости) звуков различной частоты

Слайд 26

Описание слайда:

Слуховой диапазон

Слайд 27

Описание слайда:

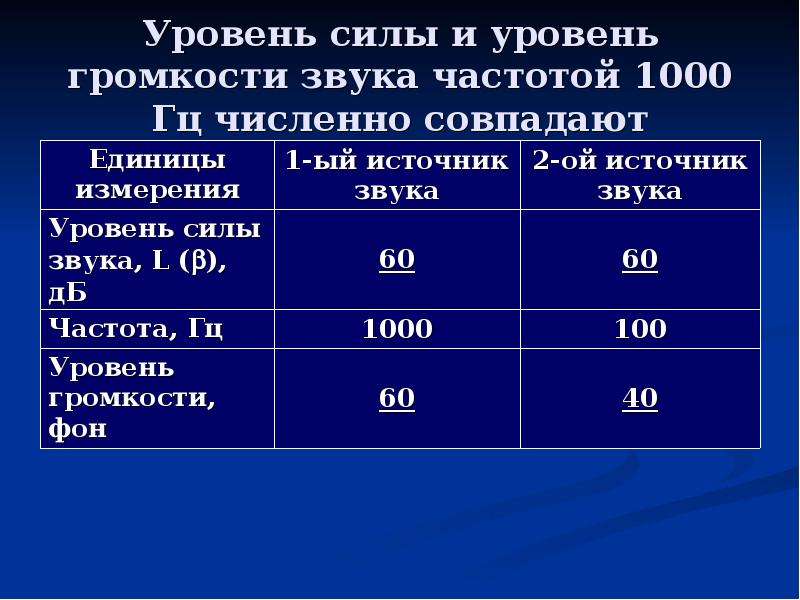

Уровень силы и уровень громкости звука частотой 1000 Гц численно совпадают

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

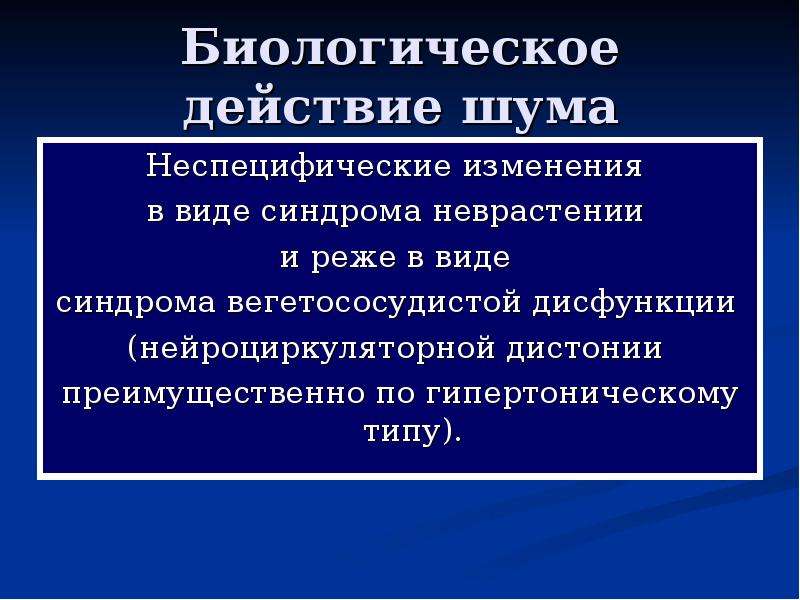

Биологическое действие шума Неспецифические изменения в виде синдрома неврастении и реже в виде синдрома вегетососудистой дисфункции (нейроциркуляторной дистонии преимущественно по гипертоническому типу).

Слайд 31

Описание слайда:

Жалобы рабочих Головные боли, Несистематические головокружения, Повышенная утомляемость, Эмоциональная неустойчивость, Снижение памяти, Нарушение сна, Сердцебиения и боли в области сердца, Снижение аппетита и т.д.

Слайд 32

Описание слайда:

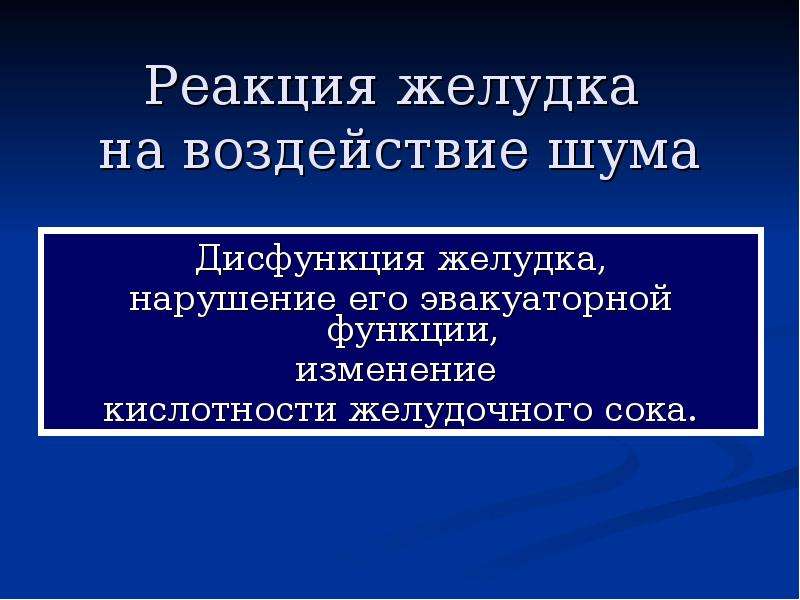

Реакция желудка на воздействие шума Дисфункция желудка, нарушение его эвакуаторной функции, изменение кислотности желудочного сока.

Слайд 33

Описание слайда:

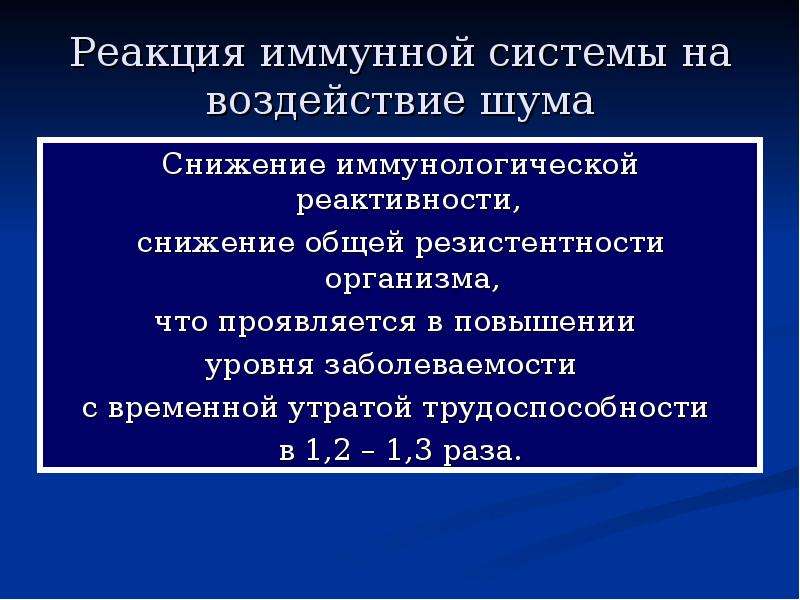

Реакция иммунной системы на воздействие шума Снижение иммунологической реактивности, снижение общей резистентности организма, что проявляется в повышении уровня заболеваемости с временной утратой трудоспособности в 1,2 – 1,3 раза.

Слайд 34

Описание слайда:

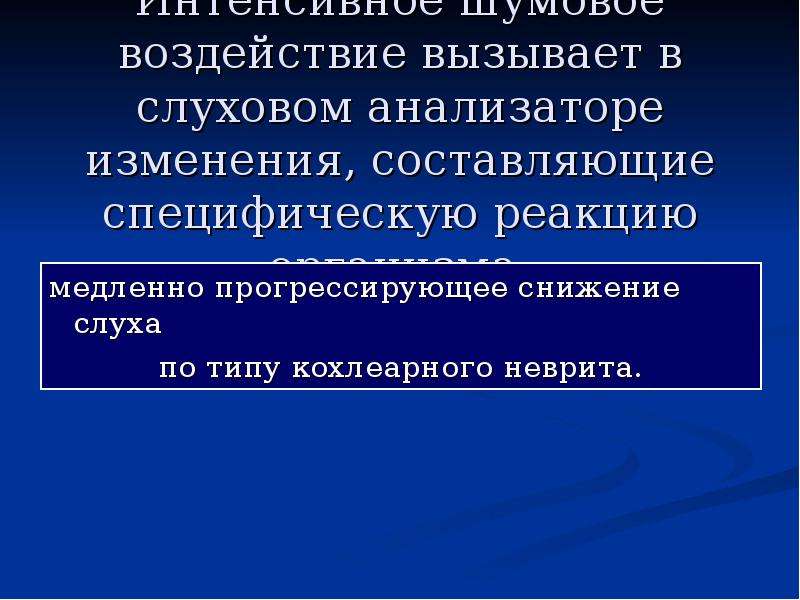

Интенсивное шумовое воздействие вызывает в слуховом анализаторе изменения, составляющие специфическую реакцию организма: медленно прогрессирующее снижение слуха по типу кохлеарного неврита.

Слайд 35

Описание слайда:

Ультразвук

Слайд 36

Описание слайда:

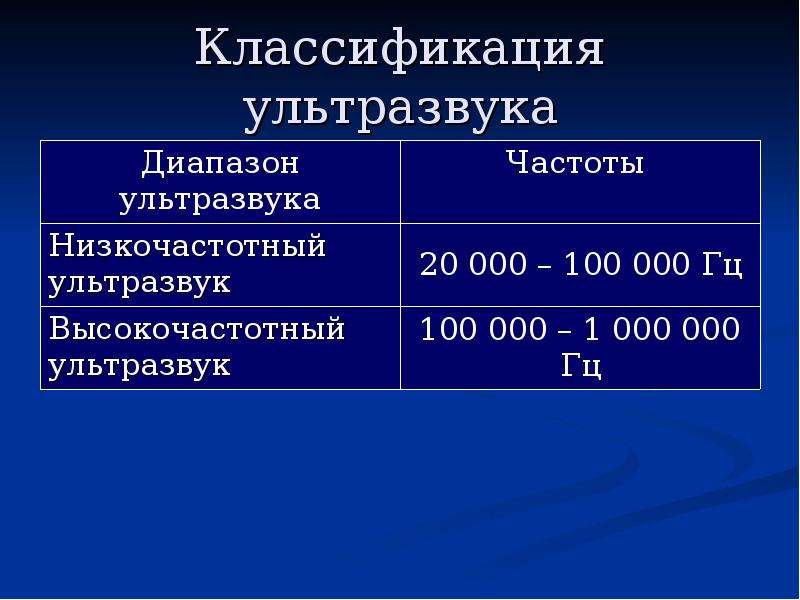

Классификация ультразвука

Слайд 37

Описание слайда:

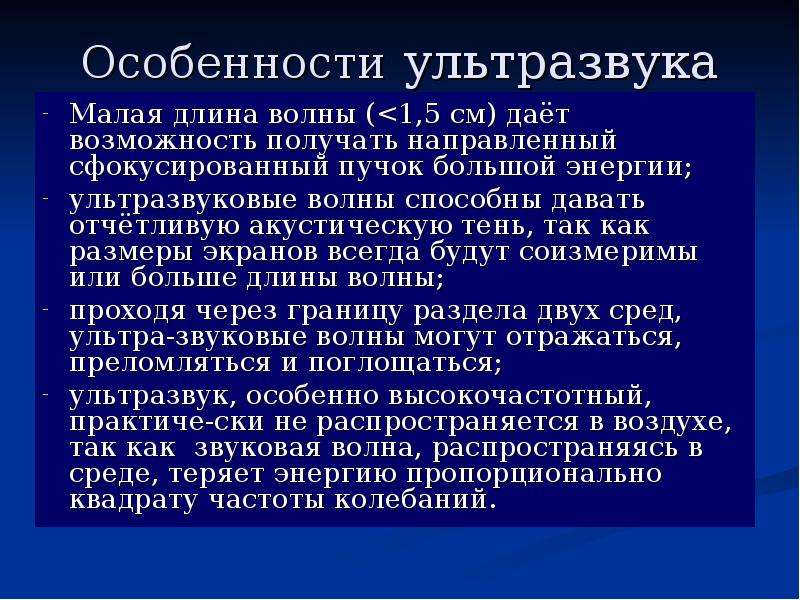

Особенности ультразвука Малая длина волны (

Слайд 38

Описание слайда:

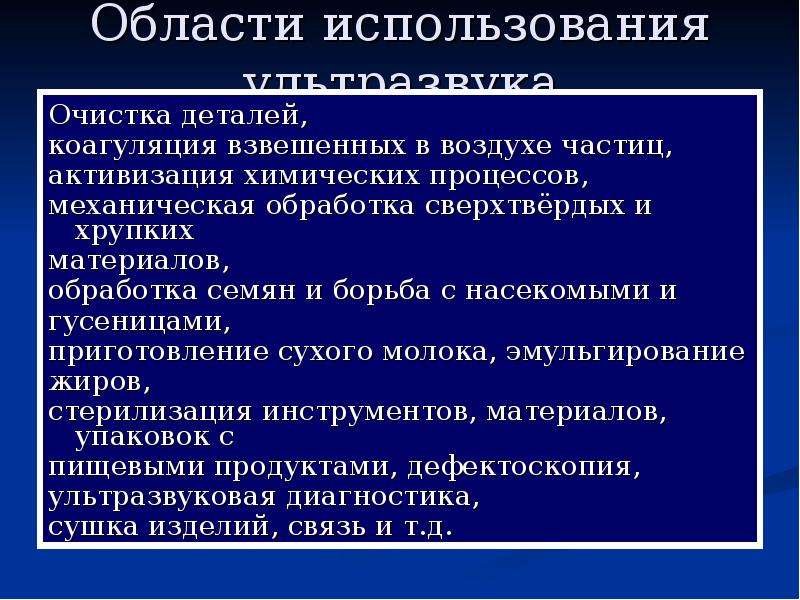

Области использования ультразвука Очистка деталей, коагуляция взвешенных в воздухе частиц, активизация химических процессов, механическая обработка сверхтвёрдых и хрупких материалов, обработка семян и борьба с насекомыми и гусеницами, приготовление сухого молока, эмульгирование жиров, стерилизация инструментов, материалов, упаковок с пищевыми продуктами, дефектоскопия, ультразвуковая диагностика, сушка изделий, связь и т.д.

Слайд 39

Описание слайда:

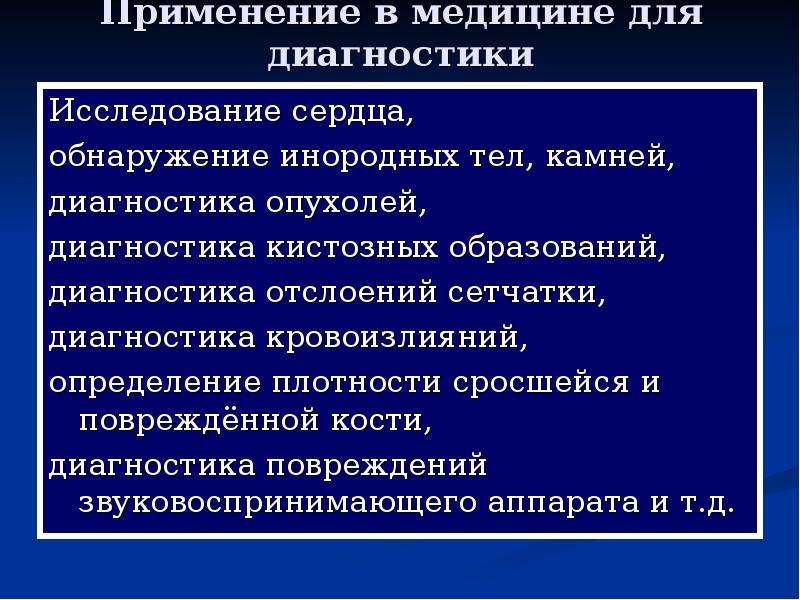

Применение в медицине для диагностики Исследование сердца, обнаружение инородных тел, камней, диагностика опухолей, диагностика кистозных образований, диагностика отслоений сетчатки, диагностика кровоизлияний, определение плотности сросшейся и повреждённой кости, диагностика повреждений звуковоспринимающего аппарата и т.д.

Слайд 40

Описание слайда:

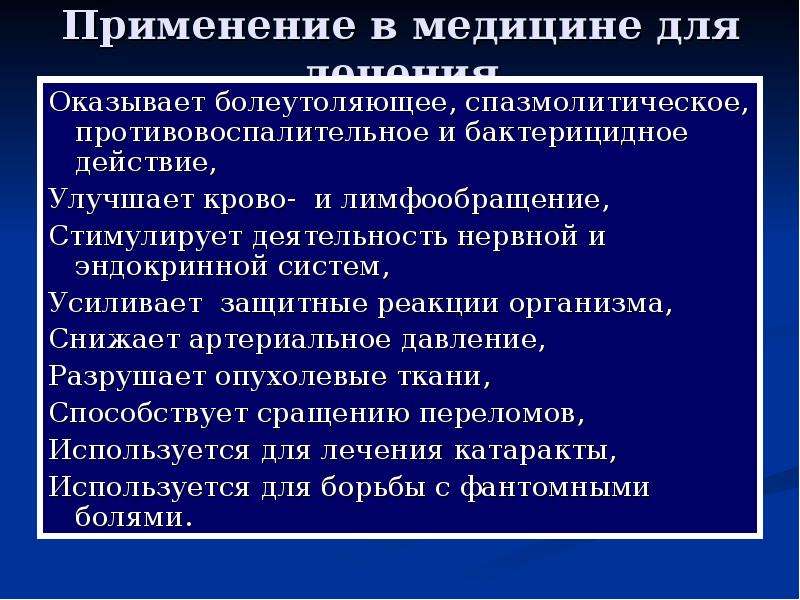

Применение в медицине для лечения Оказывает болеутоляющее, спазмолитическое, противовоспалительное и бактерицидное действие, Улучшает крово- и лимфообращение, Стимулирует деятельность нервной и эндокринной систем, Усиливает защитные реакции организма, Снижает артериальное давление, Разрушает опухолевые ткани, Способствует сращению переломов, Используется для лечения катаракты, Используется для борьбы с фантомными болями.

Слайд 41

Описание слайда:

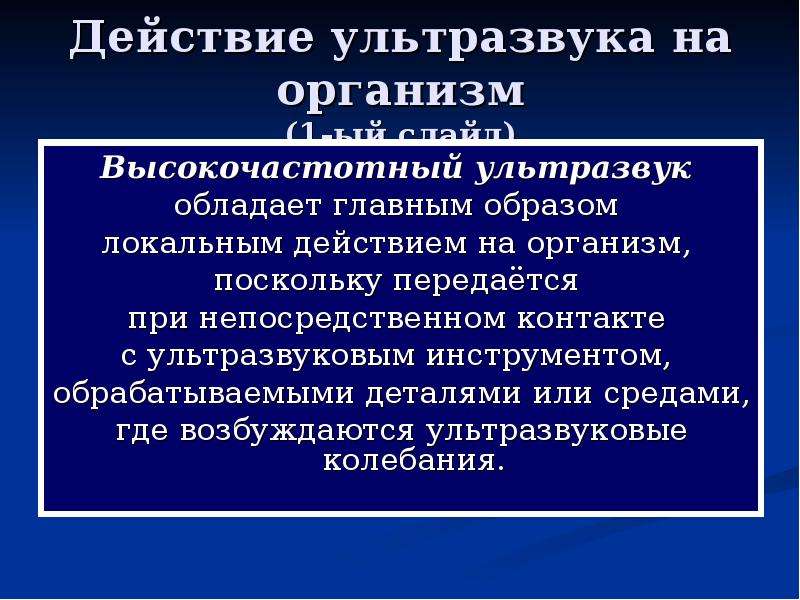

Действие ультразвука на организм (1-ый слайд) Высокочастотный ультразвук обладает главным образом локальным действием на организм, поскольку передаётся при непосредственном контакте с ультразвуковым инструментом, обрабатываемыми деталями или средами, где возбуждаются ультразвуковые колебания.

Слайд 42

Описание слайда:

Действие ультразвука на организм (2-ой слайд) Низкочастотный ультразвук, распространяющийся воздушным путём, вызывает изменения нервной, сердечно-сосудистой и эндокринной систем, слухового и вестибулярного анализаторов, гуморальные нарушения. Наиболее характерным является наличие вегетососудистой дистонии и астенического синдрома.

Слайд 43

Описание слайда:

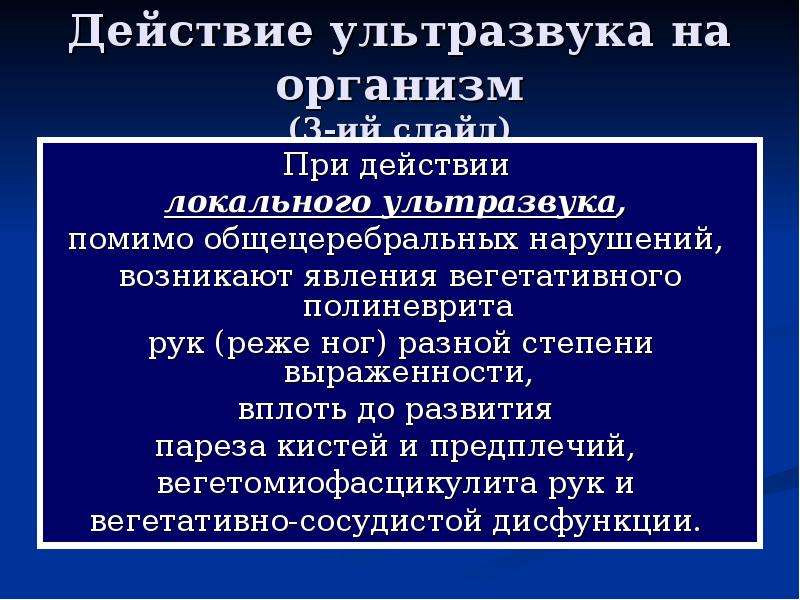

Действие ультразвука на организм (3-ий слайд) При действии локального ультразвука, помимо общецеребральных нарушений, возникают явления вегетативного полиневрита рук (реже ног) разной степени выраженности, вплоть до развития пареза кистей и предплечий, вегетомиофасцикулита рук и вегетативно-сосудистой дисфункции.

Слайд 44

Описание слайда:

Действие ультразвука на организм (4-ый слайд) Малые уровни силы и время воздействия ультразвука дают стимулирующий эффект: микромассаж, ускорение обменных процессов, нормализация сосудистых реакций, снижение артериального давления, расширение сосудов.

Слайд 45

Описание слайда:

Вибрация

Слайд 46

Описание слайда:

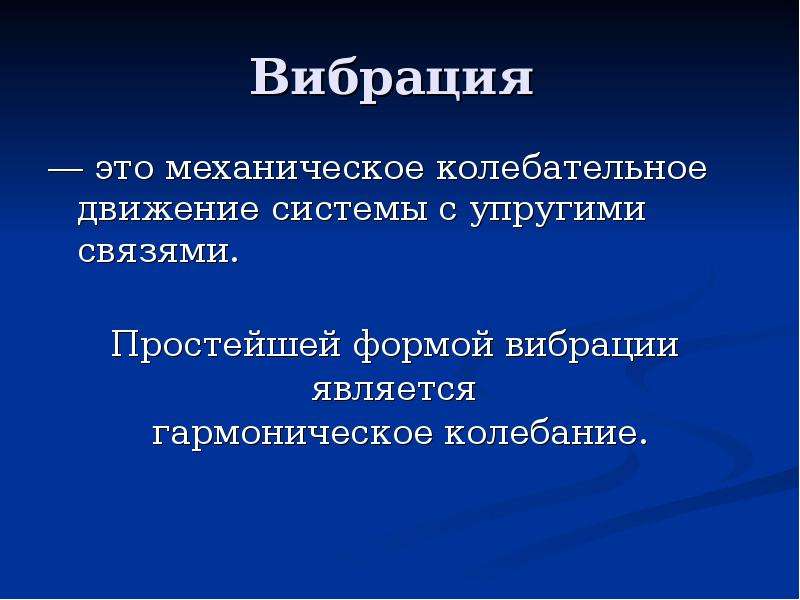

Вибрация ― это механическое колебательное движение системы с упругими связями. Простейшей формой вибрации является гармоническое колебание.

Слайд 47

Описание слайда:

Параметры вибрации: 1. Период колебаний – время, в течение которого материальное тело совершает одно полное колебание. 2. Амплитуда – максимальное отклонение тела от положения устойчивого равновесия. 3. Скорость: 4. Ускорение:

Слайд 48

Описание слайда:

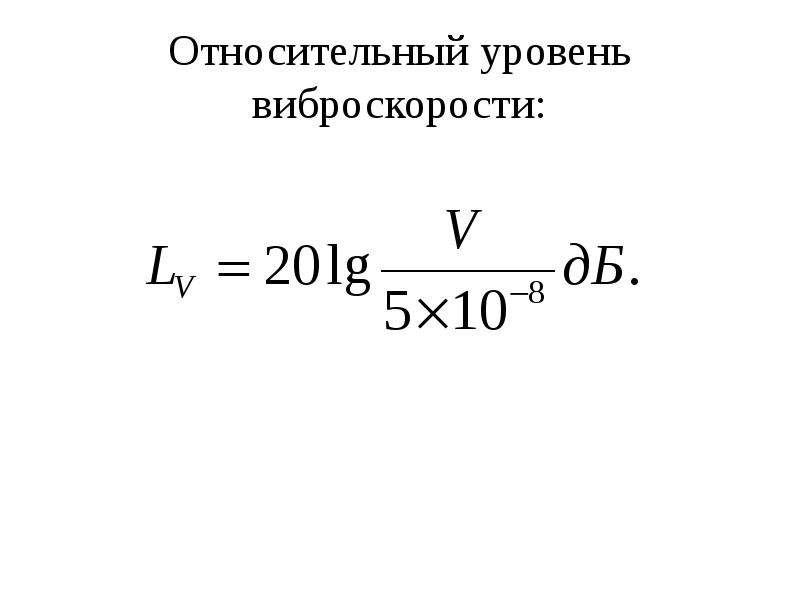

Относительный уровень виброскорости:

Слайд 49

Описание слайда:

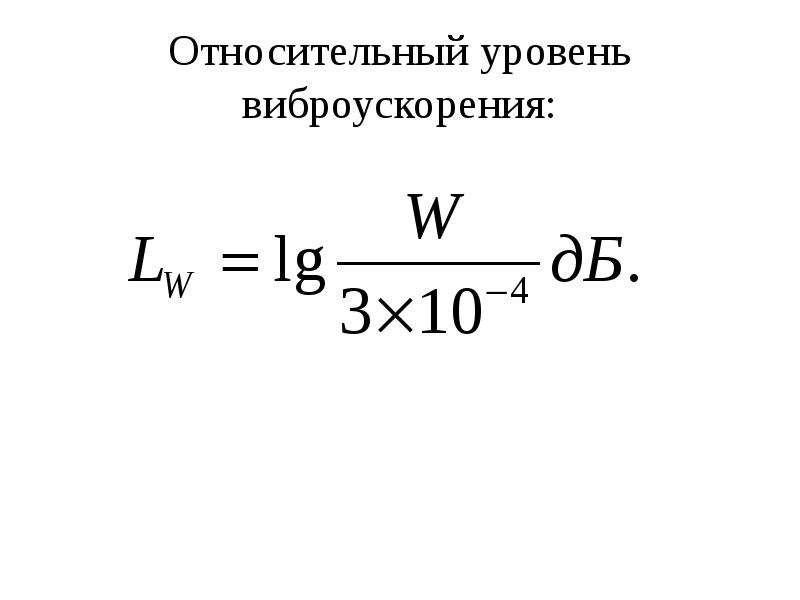

Относительный уровень виброускорения:

Слайд 50

Описание слайда:

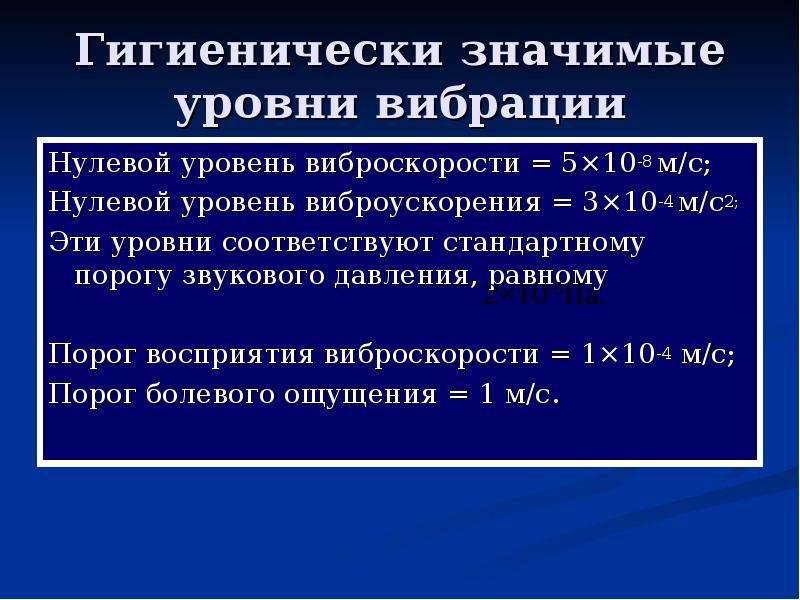

Гигиенически значимые уровни вибрации Нулевой уровень виброскорости = 5×10-8 м/с; Нулевой уровень виброускорения = 3×10-4 м/с2; Эти уровни соответствуют стандартному порогу звукового давления, равному Порог восприятия виброскорости = 1×10-4 м/с; Порог болевого ощущения = 1 м/с.

Слайд 51

Описание слайда:

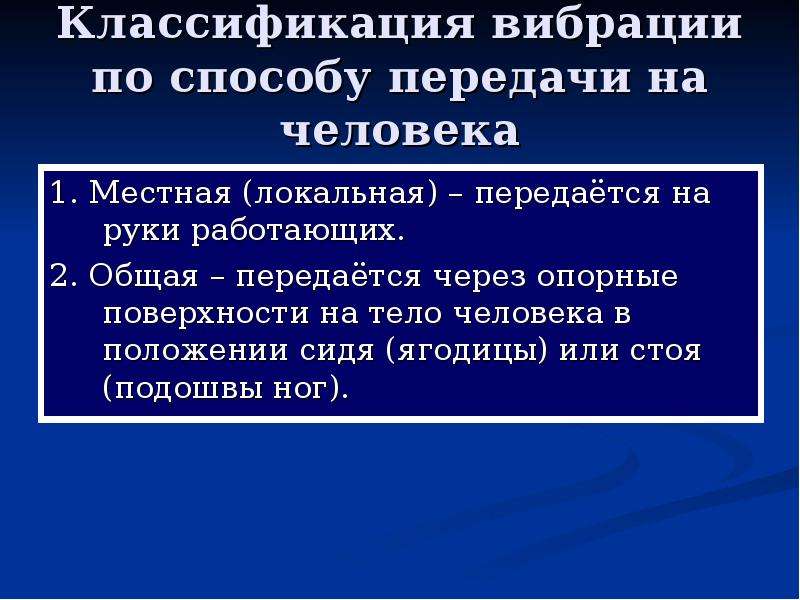

Классификация вибрации по способу передачи на человека 1. Местная (локальная) – передаётся на руки работающих. 2. Общая – передаётся через опорные поверхности на тело человека в положении сидя (ягодицы) или стоя (подошвы ног).

Слайд 52

Описание слайда:

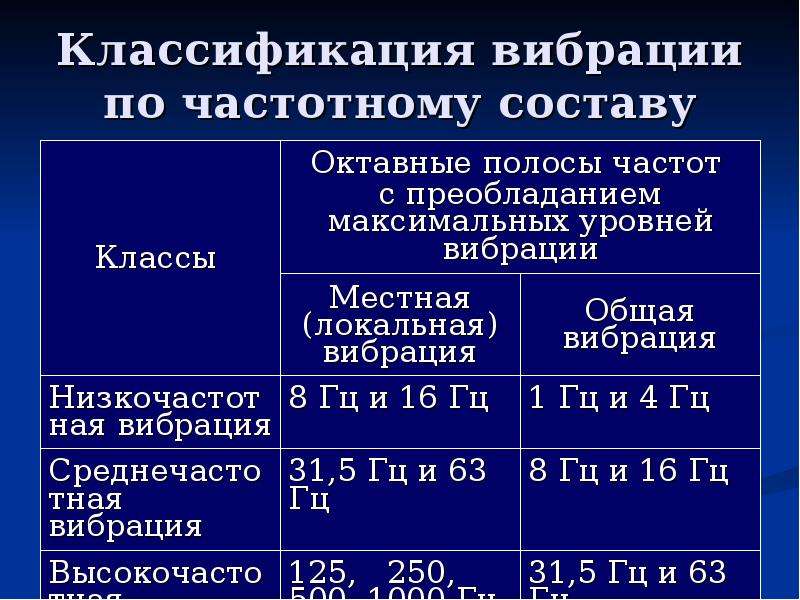

Классификация вибрации по частотному составу

Слайд 53

Описание слайда:

Классификация вибрации по временны'м характеристикам 1. Постоянная вибрация – величина виброскорости изменяется не более чем в 2 раза (на 6 дБ) за время наблюдения не менее 1 минуты. 2. Непостоянная вибрация – величина виброскорости изменяется не менее чем в 2 раза (на 6 дБ) за время наблюдения не менее 1 минуты.

Слайд 54

Описание слайда:

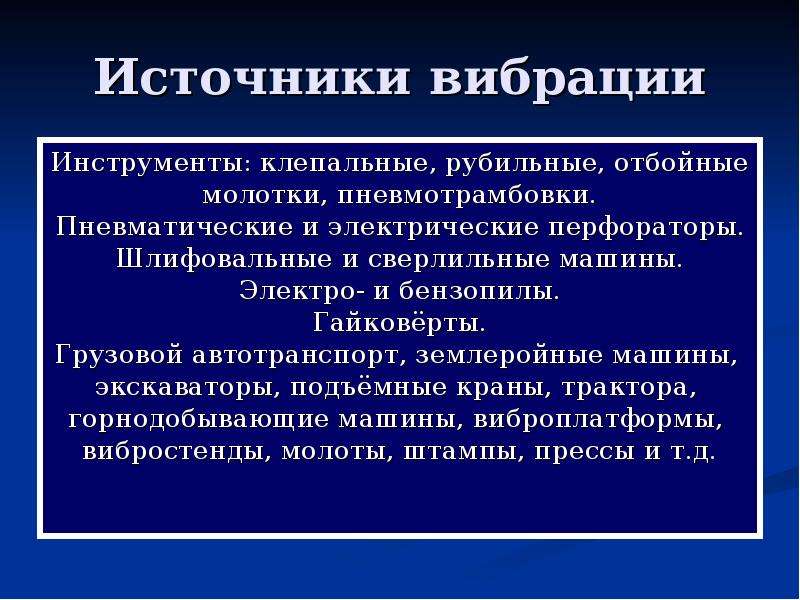

Источники вибрации Инструменты: клепальные, рубильные, отбойные молотки, пневмотрамбовки. Пневматические и электрические перфораторы. Шлифовальные и сверлильные машины. Электро- и бензопилы. Гайковёрты. Грузовой автотранспорт, землеройные машины, экскаваторы, подъёмные краны, трактора, горнодобывающие машины, виброплатформы, вибростенды, молоты, штампы, прессы и т.д.

Слайд 55

Описание слайда:

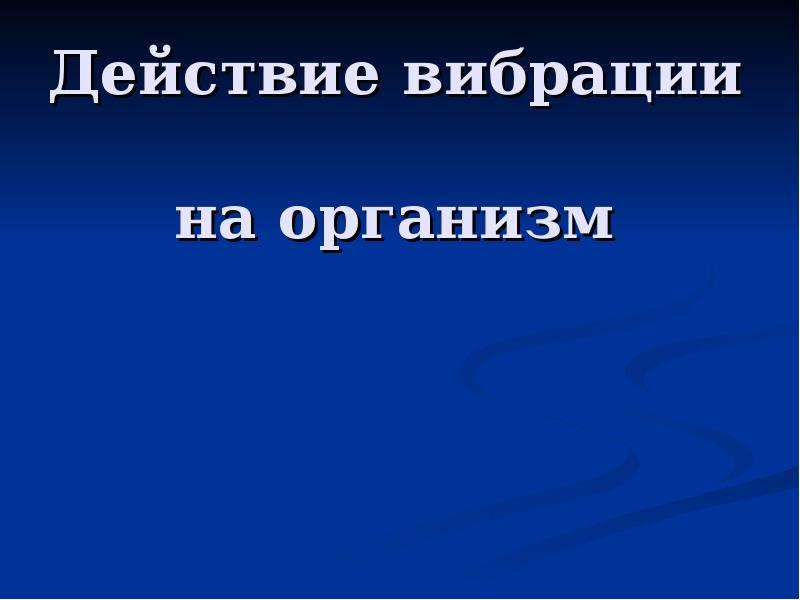

Действие вибрации на организм

Слайд 56

Описание слайда:

Характер, глубина и направленность Характер, глубина и направленность функциональных сдвигов со стороны различных систем организма определяются прежде всего уровнями, спектральным составом и продолжительностью вибрационного воздействия.

Слайд 57

Описание слайда:

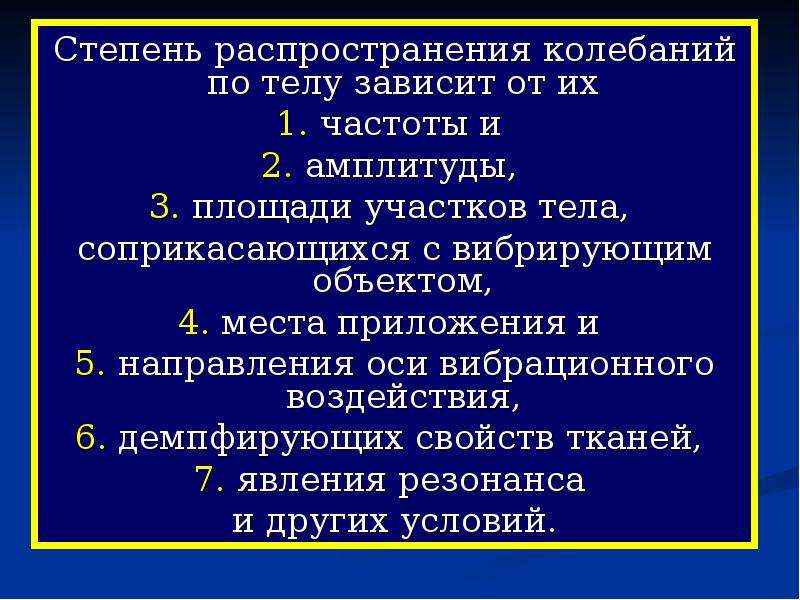

Степень распространения колебаний по телу зависит от их Степень распространения колебаний по телу зависит от их 1. частоты и 2. амплитуды, 3. площади участков тела, соприкасающихся с вибрирующим объектом, 4. места приложения и 5. направления оси вибрационного воздействия, 6. демпфирующих свойств тканей, 7. явления резонанса и других условий.

Слайд 58

Описание слайда:

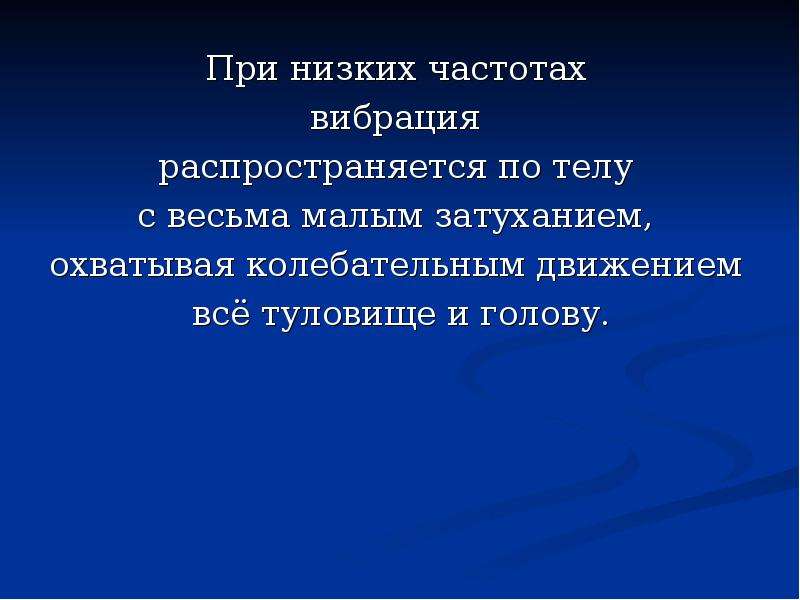

При низких частотах При низких частотах вибрация распространяется по телу с весьма малым затуханием, охватывая колебательным движением всё туловище и голову.

Слайд 59

Описание слайда:

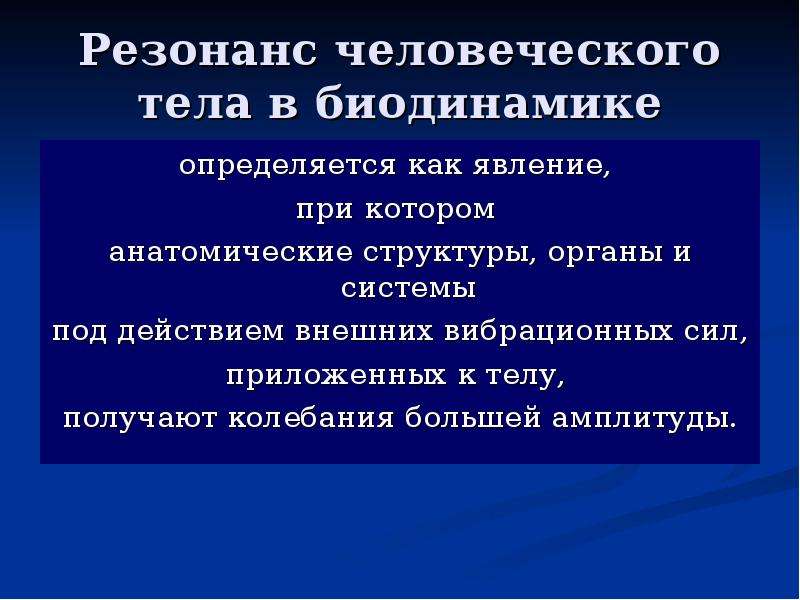

Резонанс человеческого тела в биодинамике определяется как явление, при котором анатомические структуры, органы и системы под действием внешних вибрационных сил, приложенных к телу, получают колебания большей амплитуды.

Слайд 60

Описание слайда:

Наиболее опасные частоты вибрации

Слайд 61

Описание слайда:

Вибрационная болезнь Вибрационная болезнь, вызванная локальной вибрацией. Вибрационная болезнь, вызванная общей вибрацией.

Слайд 62

Описание слайда:

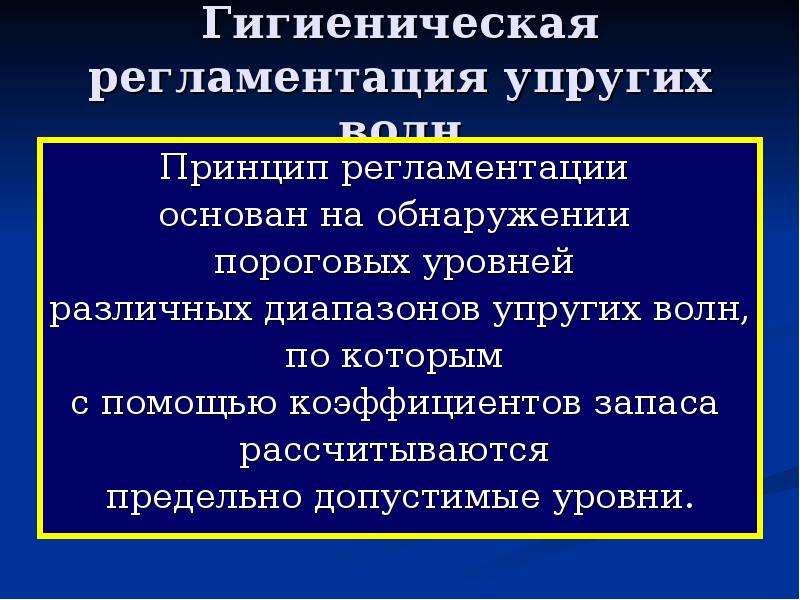

Гигиеническая регламентация упругих волн Принцип регламентации основан на обнаружении пороговых уровней различных диапазонов упругих волн, по которым с помощью коэффициентов запаса рассчитываются предельно допустимые уровни.

Слайд 63

Описание слайда:

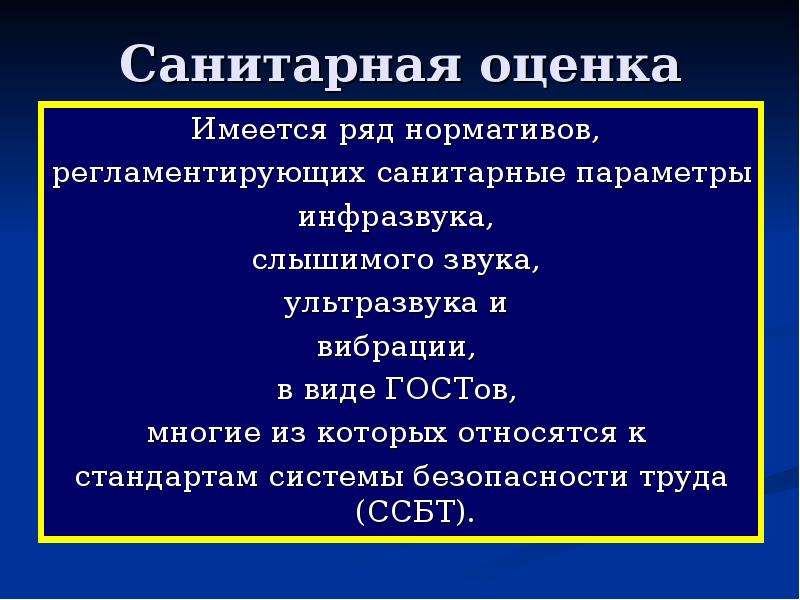

Санитарная оценка Имеется ряд нормативов, регламентирующих санитарные параметры инфразвука, слышимого звука, ультразвука и вибрации, в виде ГОСТов, многие из которых относятся к стандартам системы безопасности труда (ССБТ).

Слайд 64

Описание слайда:

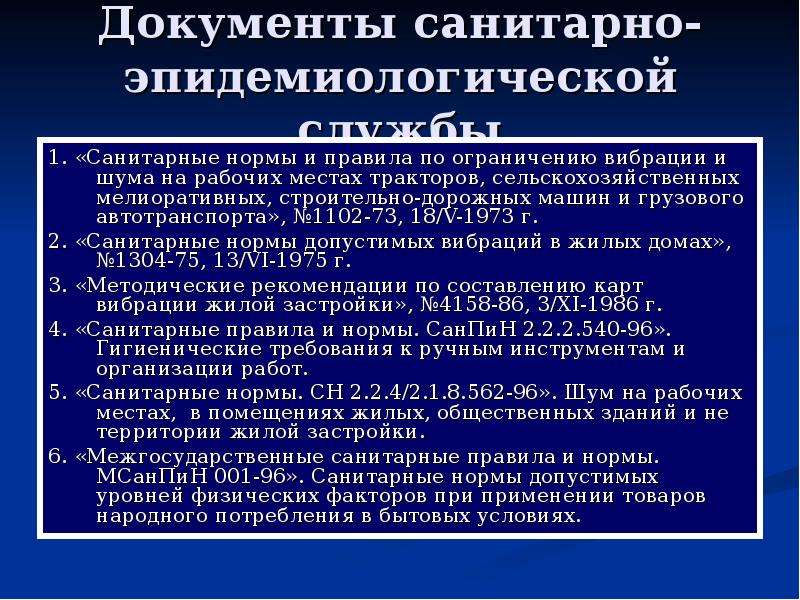

Документы санитарно-эпидемиологической службы 1. «Санитарные нормы и правила по ограничению вибрации и шума на рабочих местах тракторов, сельскохозяйственных мелиоративных, строительно-дорожных машин и грузового автотранспорта», №1102-73, 18/V-1973 г. 2. «Санитарные нормы допустимых вибраций в жилых домах», №1304-75, 13/VI-1975 г. 3. «Методические рекомендации по составлению карт вибрации жилой застройки», №4158-86, 3/XI-1986 г. 4. «Санитарные правила и нормы. СанПиН 2.2.2.540-96». Гигиенические требования к ручным инструментам и организации работ. 5. «Санитарные нормы. СН 2.2.4/2.1.8.562-96». Шум на рабочих местах, в помещениях жилых, общественных зданий и не территории жилой застройки. 6. «Межгосударственные санитарные правила и нормы. МСанПиН 001-96». Санитарные нормы допустимых уровней физических факторов при применении товаров народного потребления в бытовых условиях.
