Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Усилители мощности звуковой частоты (УМЗЧ). Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Усилители мощности звуковой частоты (УМЗЧ)

Слайд 2

Описание слайда:

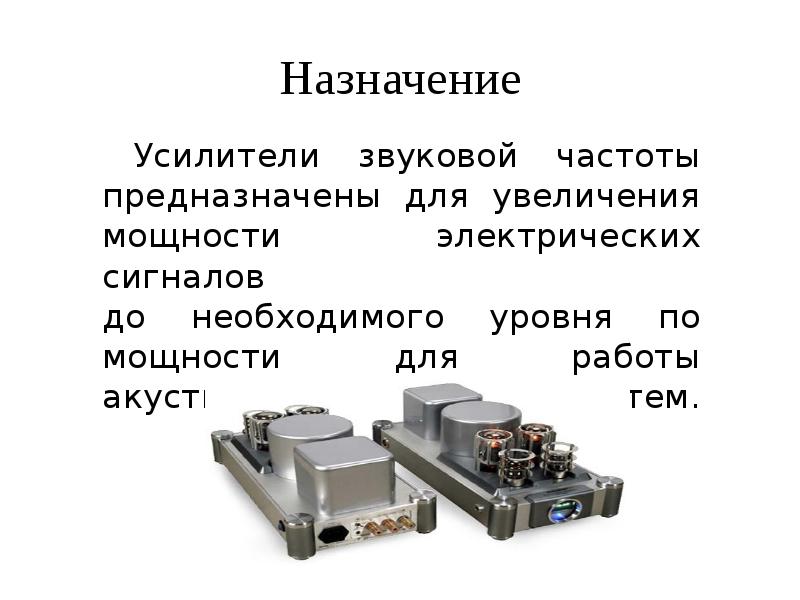

Назначение Усилители звуковой частоты предназначены для увеличения мощности электрических сигналов до необходимого уровня по мощности для работы акустических систем.

Слайд 3

Описание слайда:

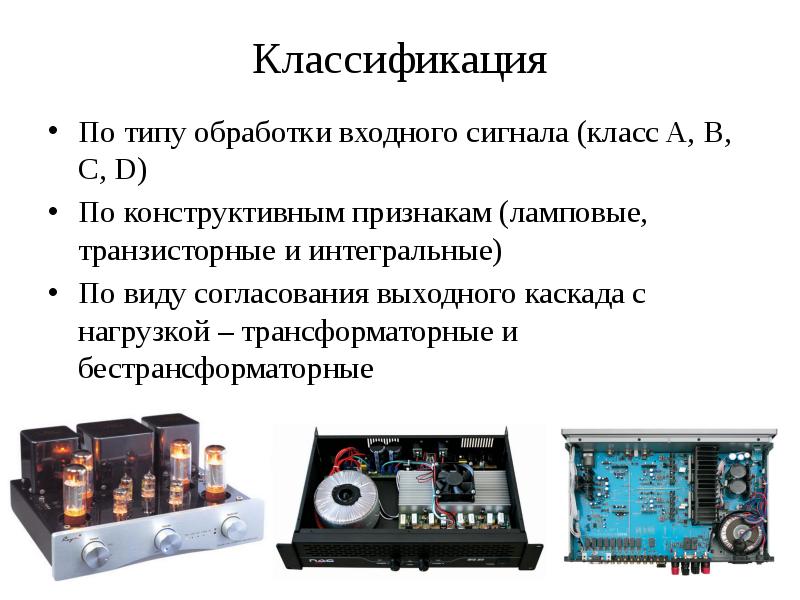

Классификация По типу обработки входного сигнала (класс A, B, C, D) По конструктивным признакам (ламповые, транзисторные и интегральные) По виду согласования выходного каскада с нагрузкой – трансформаторные и бестрансформаторные

Слайд 4

Описание слайда:

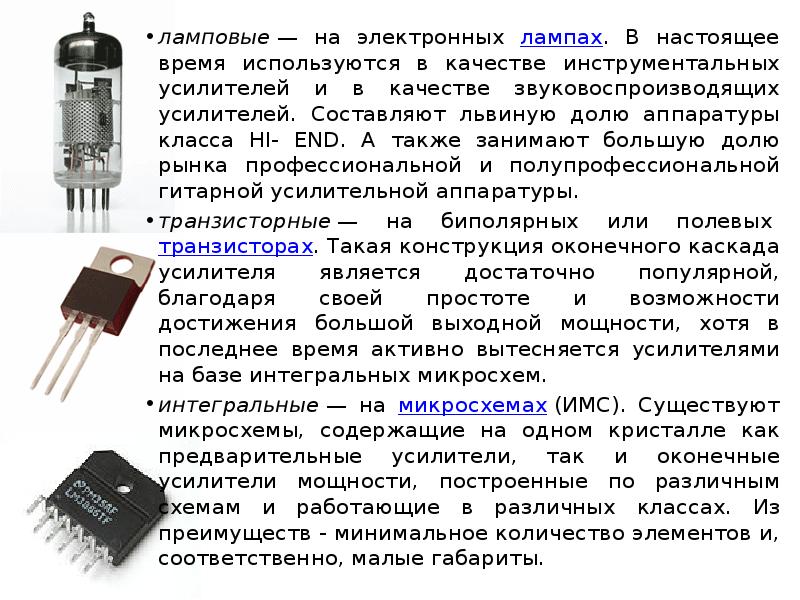

ламповые — на электронных лампах. В настоящее время используются в качестве инструментальных усилителей и в качестве звуковоспроизводящих усилителей. Составляют львиную долю аппаратуры класса HI- END. А также занимают большую долю рынка профессиональной и полупрофессиональной гитарной усилительной аппаратуры. ламповые — на электронных лампах. В настоящее время используются в качестве инструментальных усилителей и в качестве звуковоспроизводящих усилителей. Составляют львиную долю аппаратуры класса HI- END. А также занимают большую долю рынка профессиональной и полупрофессиональной гитарной усилительной аппаратуры. транзисторные — на биполярных или полевых транзисторах. Такая конструкция оконечного каскада усилителя является достаточно популярной, благодаря своей простоте и возможности достижения большой выходной мощности, хотя в последнее время активно вытесняется усилителями на базе интегральных микросхем. интегральные — на микросхемах (ИМС). Существуют микросхемы, содержащие на одном кристалле как предварительные усилители, так и оконечные усилители мощности, построенные по различным схемам и работающие в различных классах. Из преимуществ - минимальное количество элементов и, соответственно, малые габариты.

Слайд 5

Описание слайда:

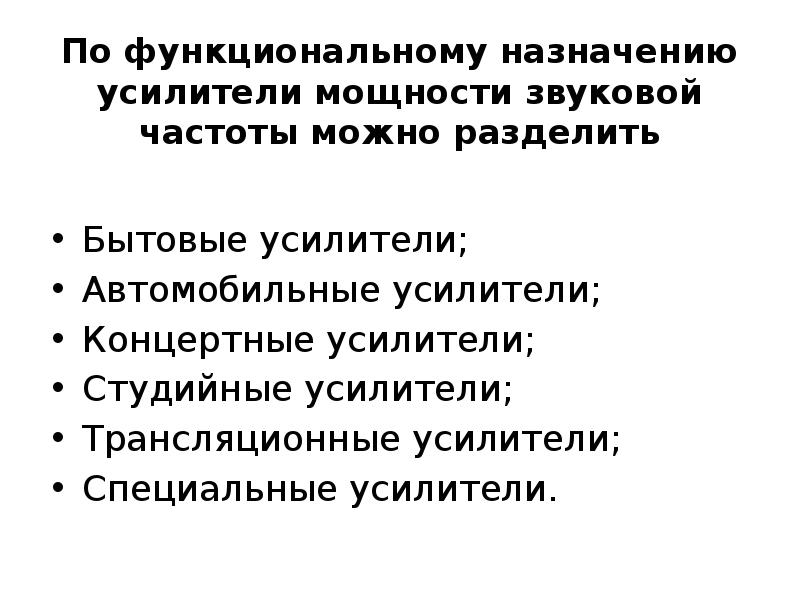

По функциональному назначению усилители мощности звуковой частоты можно разделить Бытовые усилители; Автомобильные усилители; Концертные усилители; Студийные усилители; Трансляционные усилители; Специальные усилители.

Слайд 6

Описание слайда:

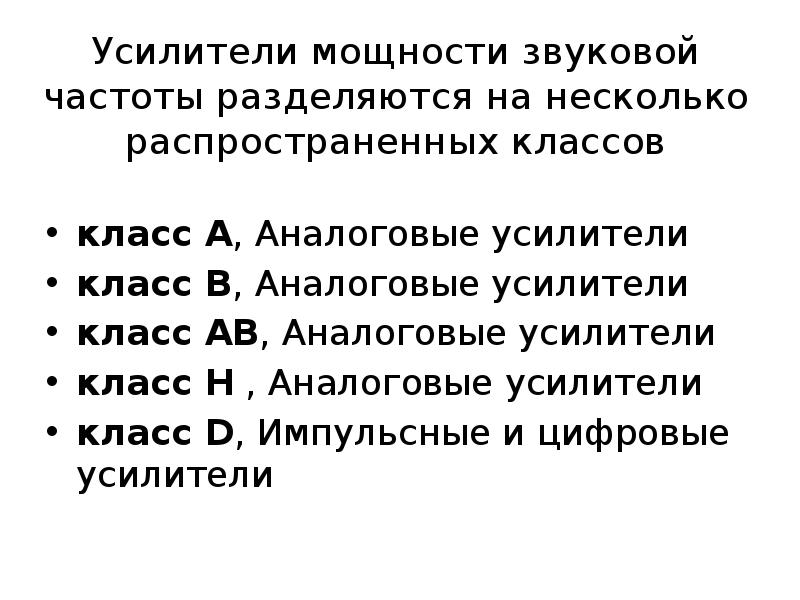

Усилители мощности звуковой частоты разделяются на несколько распространенных классов класс А, Аналоговые усилители класс B, Аналоговые усилители класс АВ, Аналоговые усилители класс H , Аналоговые усилители класс D, Импульсные и цифровые усилители

Слайд 7

Описание слайда:

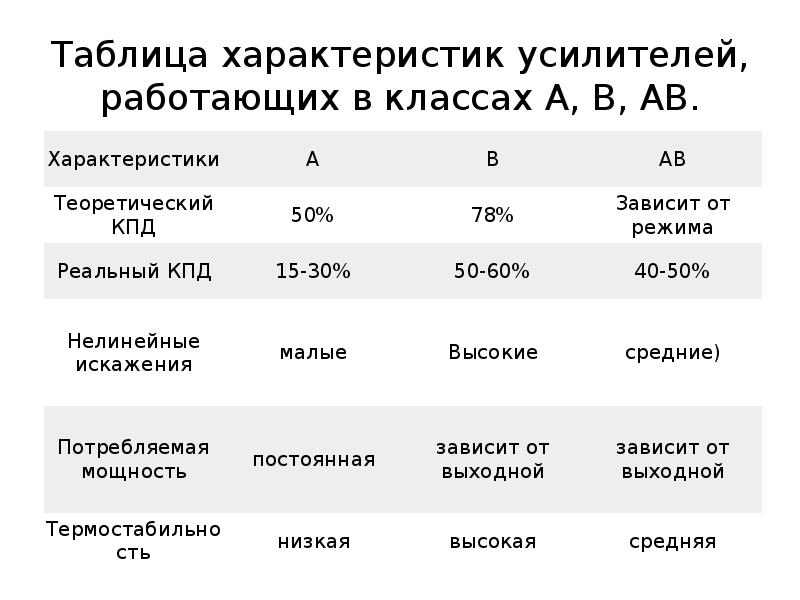

Таблица характеристик усилителей, работающих в классах A, B, AB.

Слайд 8

Описание слайда:

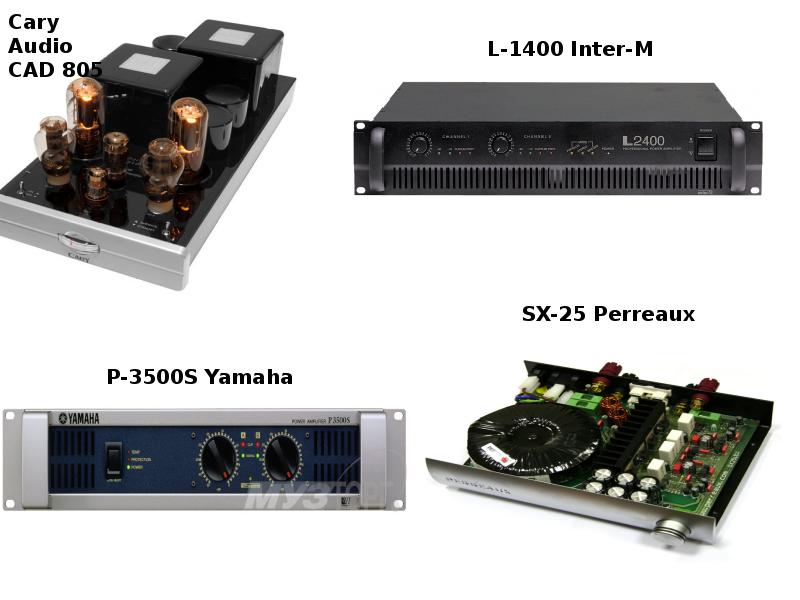

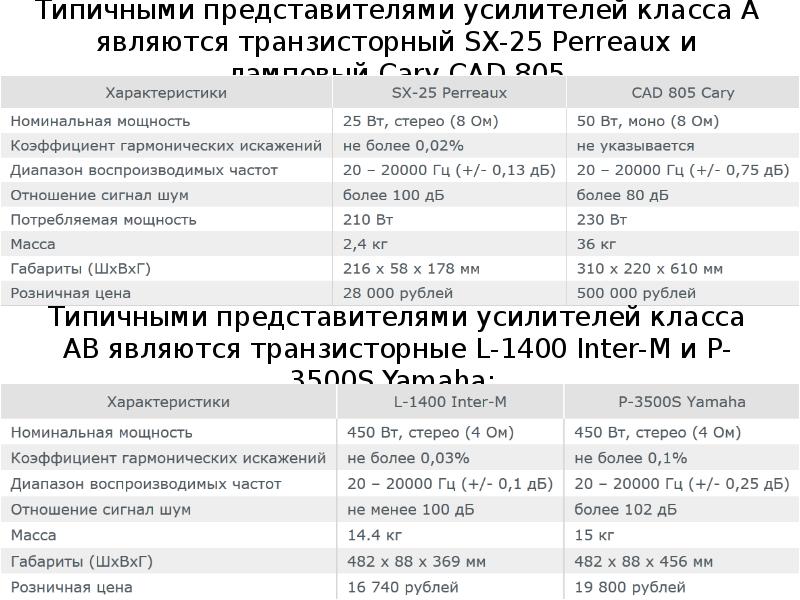

Типичными представителями усилителей класса А являются транзисторный SX-25 Perreaux и ламповый Cary CAD 805

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

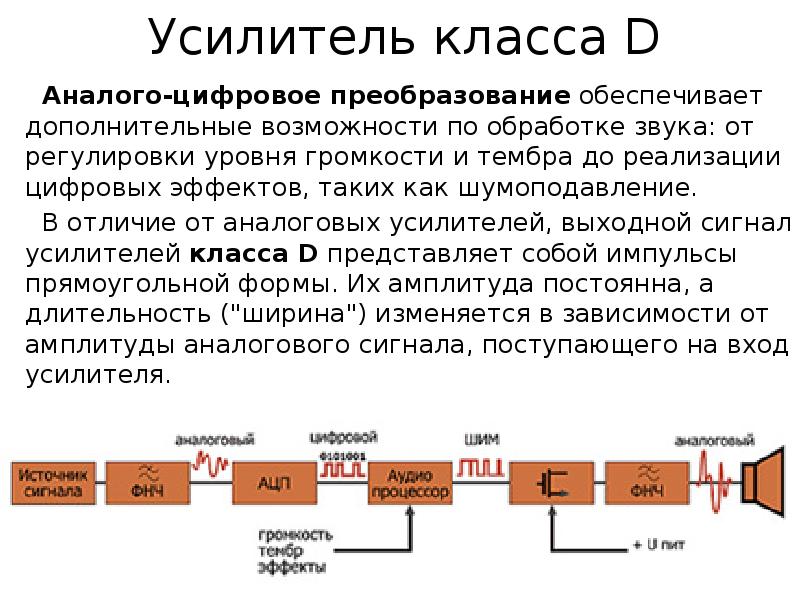

Усилитель класса D Аналого-цифровое преобразование обеспечивает дополнительные возможности по обработке звука: от регулировки уровня громкости и тембра до реализации цифровых эффектов, таких как шумоподавление. В отличие от аналоговых усилителей, выходной сигнал усилителей класса D представляет собой импульсы прямоугольной формы. Их амплитуда постоянна, а длительность ("ширина") изменяется в зависимости от амплитуды аналогового сигнала, поступающего на вход усилителя.

Слайд 11

Описание слайда:

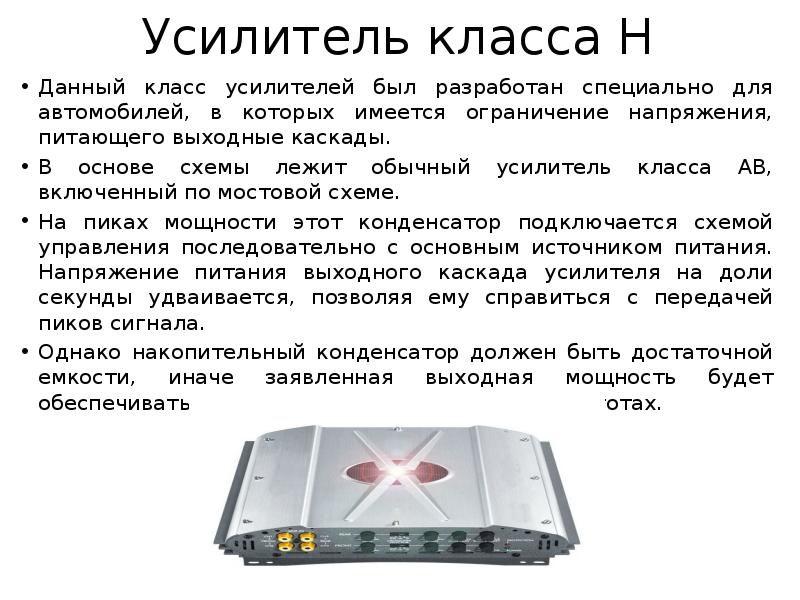

Усилитель класса H Данный класс усилителей был разработан специально для автомобилей, в которых имеется ограничение напряжения, питающего выходные каскады. В основе схемы лежит обычный усилитель класса AB, включенный по мостовой схеме. На пиках мощности этот конденсатор подключается схемой управления последовательно с основным источником питания. Напряжение питания выходного каскада усилителя на доли секунды удваивается, позволяя ему справиться с передачей пиков сигнала. Однако накопительный конденсатор должен быть достаточной емкости, иначе заявленная выходная мощность будет обеспечиваться только на средних и высоких частотах.

Слайд 12

Описание слайда:

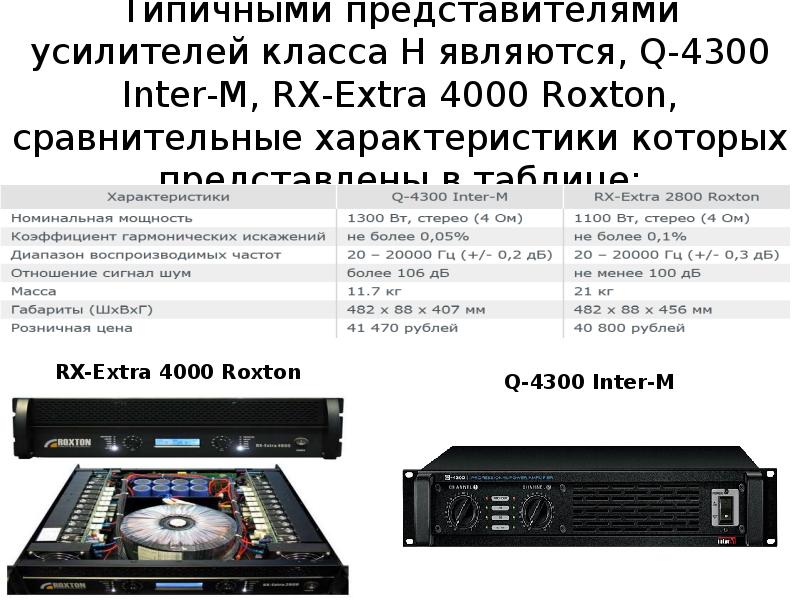

Типичными представителями усилителей класса H являются, Q-4300 Inter-M, RX-Extra 4000 Roxton, сравнительные характеристики которых представлены в таблице:

Слайд 13

Описание слайда:

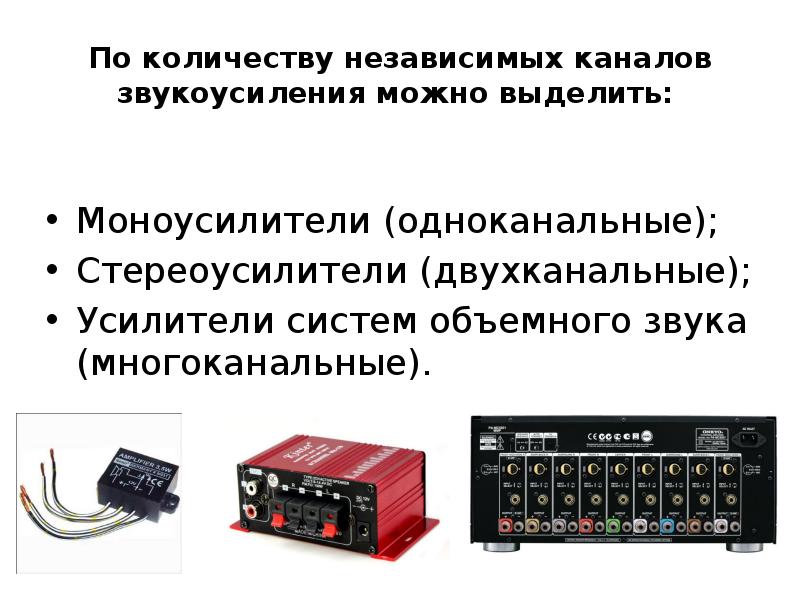

По количеству независимых каналов звукоусиления можно выделить: Моноусилители (одноканальные); Стереоусилители (двухканальные); Усилители систем объемного звука (многоканальные).

Слайд 14

Описание слайда:

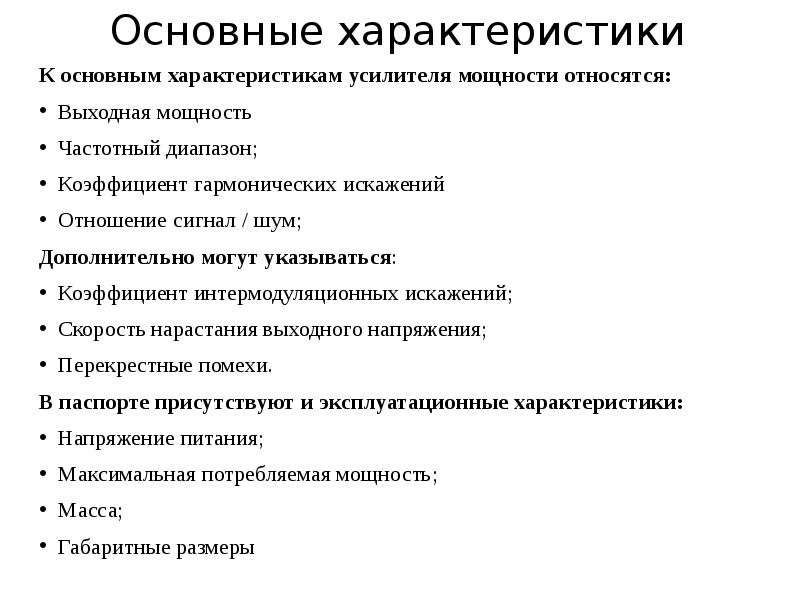

Основные характеристики К основным характеристикам усилителя мощности относятся: Выходная мощность Частотный диапазон; Коэффициент гармонических искажений Отношение сигнал / шум; Дополнительно могут указываться: Коэффициент интермодуляционных искажений; Скорость нарастания выходного напряжения; Перекрестные помехи. В паспорте присутствуют и эксплуатационные характеристики: Напряжение питания; Максимальная потребляемая мощность; Масса; Габаритные размеры
