Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Устройство групповых средств заправки военной техники горючим. Доклад-сообщение содержит 51 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Тема №6: «Технические средства заправки и транспортирования горючего и масел». Занятие № 7: «Устройство групповых средств заправки военной техники горючим».

Слайд 2

Описание слайда:

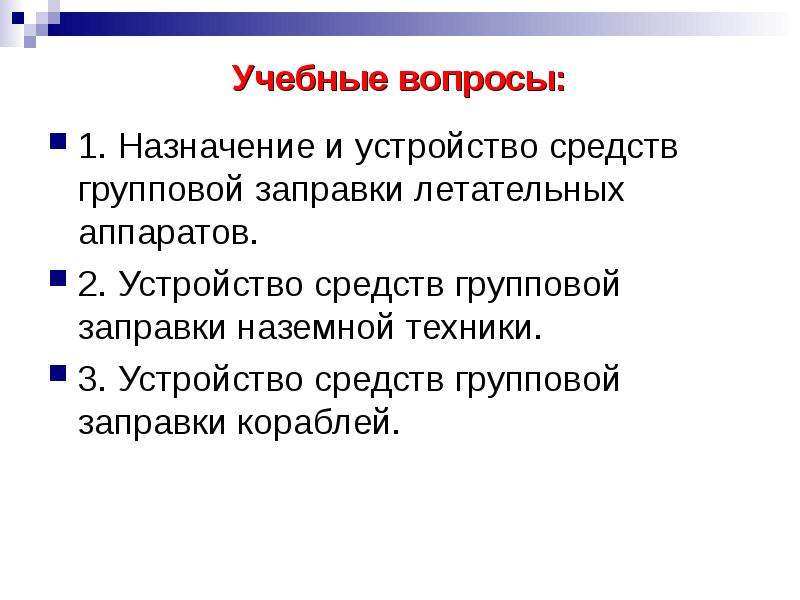

Учебные вопросы: 1. Назначение и устройство средств групповой заправки летательных аппаратов. 2. Устройство средств групповой заправки наземной техники. 3. Устройство средств групповой заправки кораблей.

Слайд 3

Описание слайда:

ЛИТЕРАТУРА: ЛИТЕРАТУРА: Учебное пособие "Технические средства групповой заправки" изд. УВВТУ, 1980г. "Учебник младшего специалиста службы горючего„ Воениздат., 1979г. Учебник сержанта BBC Воениздат, 1969г. Альбом «Технические средства службы обеспечения горючим» Воениздат, 1977г. ДСП

Слайд 4

Описание слайда:

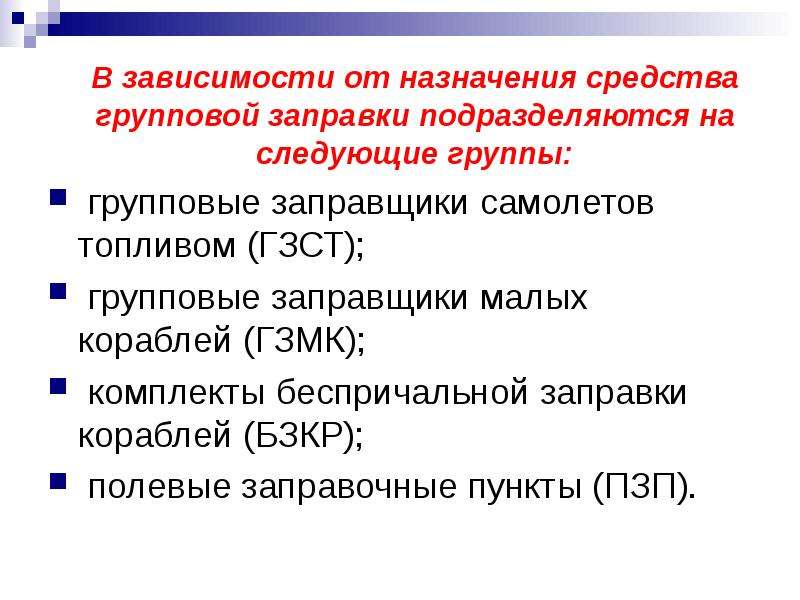

В зависимости от назначения средства групповой заправки подразделяются на следующие группы: В зависимости от назначения средства групповой заправки подразделяются на следующие группы: групповые заправщики самолетов топливом (ГЗСТ); групповые заправщики малых кораблей (ГЗМК); комплекты беспричальной заправки кораблей (БЗКР); полевые заправочные пункты (ПЗП).

Слайд 5

Описание слайда:

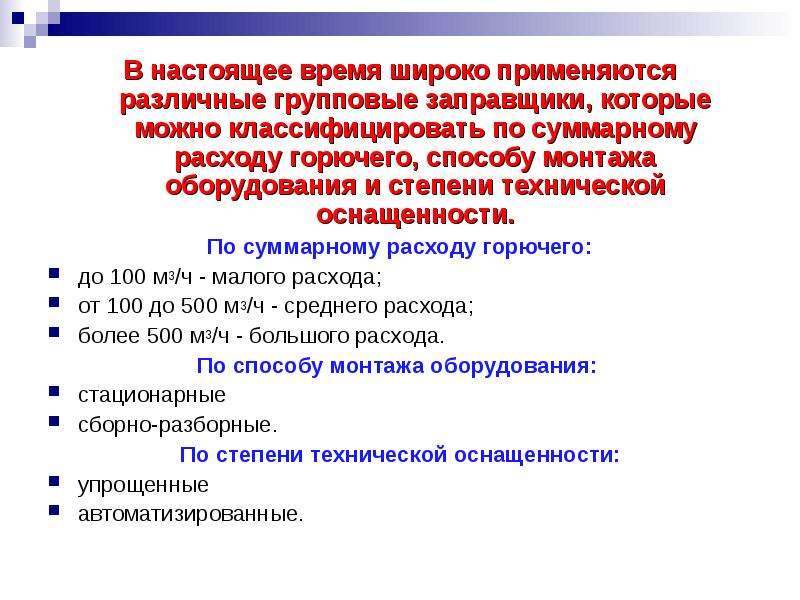

В настоящее время широко применяются различные групповые заправщики, которые можно классифицировать по суммарному расходу горючего, способу монтажа оборудования и степени технической оснащенности. В настоящее время широко применяются различные групповые заправщики, которые можно классифицировать по суммарному расходу горючего, способу монтажа оборудования и степени технической оснащенности. По суммарному расходу горючего: до 100 м3/ч - малого расхода; от 100 до 500 м3/ч - среднего расхода; более 500 м3/ч - большого расхода. По способу монтажа оборудования: стационарные сборно-разборные. По степени технической оснащенности: упрощенные автоматизированные.

Слайд 6

Описание слайда:

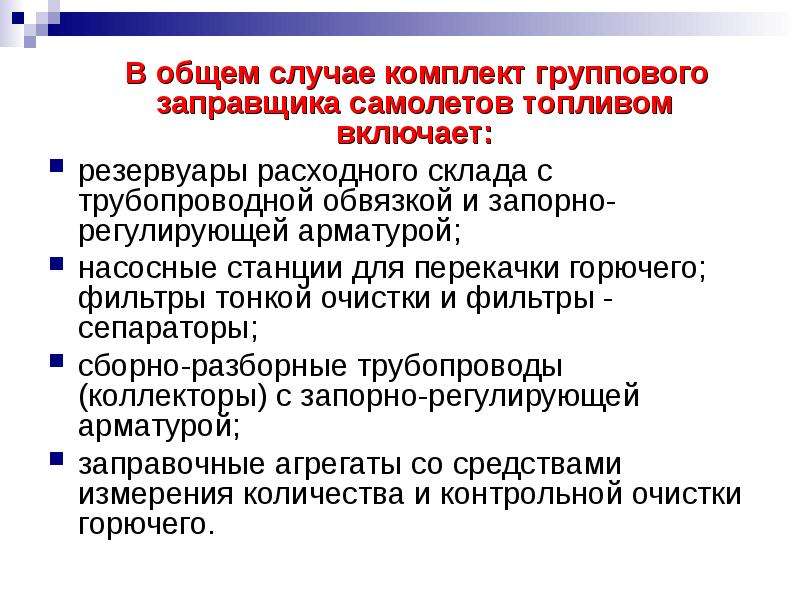

В общем случае комплект группового заправщика самолетов топливом включает: В общем случае комплект группового заправщика самолетов топливом включает: резервуары расходного склада с трубопроводной обвязкой и запорно-регулирующей арматурой; насосные станции для перекачки горючего; фильтры тонкой очистки и фильтры - сепараторы; сборно-разборные трубопроводы (коллекторы) с запорно-регулирующей арматурой; заправочные агрегаты со средствами измерения количества и контрольной очистки горючего.

Слайд 7

Описание слайда:

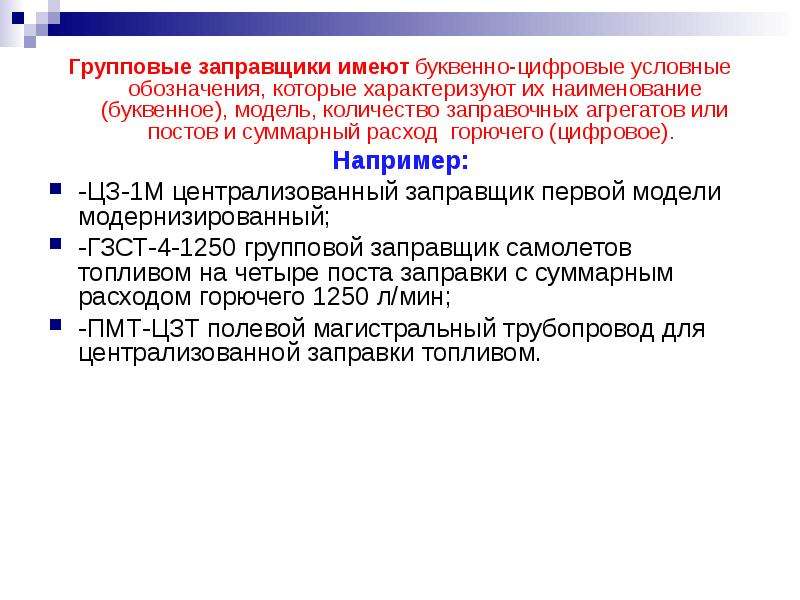

Групповые заправщики имеют буквенно-цифровые условные обозначения, которые характеризуют их наименование (буквенное), модель, количество заправочных агрегатов или постов и суммарный расход горючего (цифровое). Групповые заправщики имеют буквенно-цифровые условные обозначения, которые характеризуют их наименование (буквенное), модель, количество заправочных агрегатов или постов и суммарный расход горючего (цифровое). Например: -ЦЗ-1M централизованный заправщик первой модели модернизированный; -ГЗСТ-4-1250 групповой заправщик самолетов топливом на четыре поста заправки с суммарным расходом горючего 1250 л/мин; -ПМТ-ЦЗТ полевой магистральный трубопровод для централизованной заправки топливом.

Слайд 8

Описание слайда:

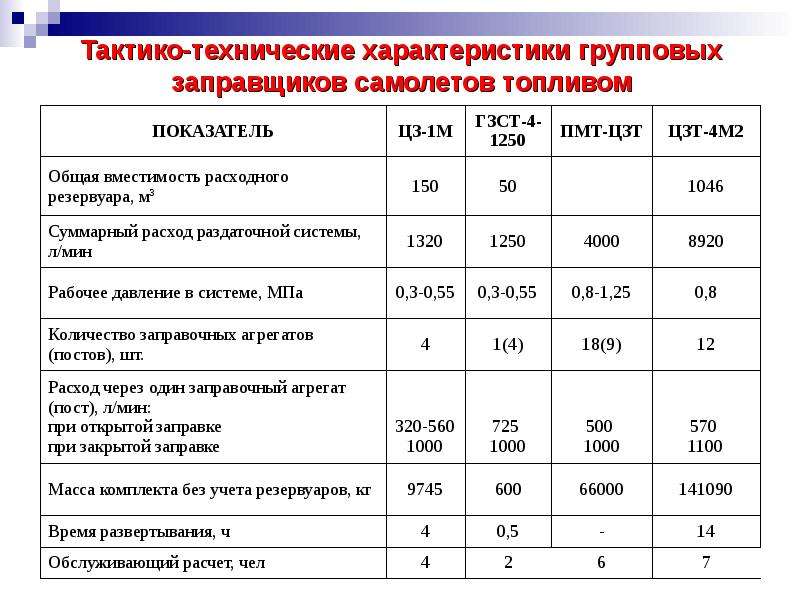

Тактико-технические характеристики групповых заправщиков самолетов топливом

Слайд 9

Описание слайда:

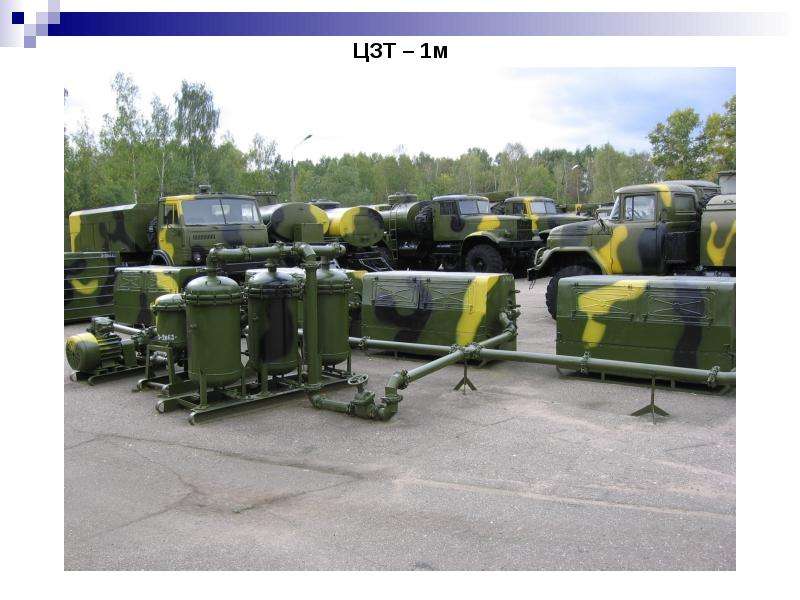

ЦЗТ – 1м

Слайд 10

Описание слайда:

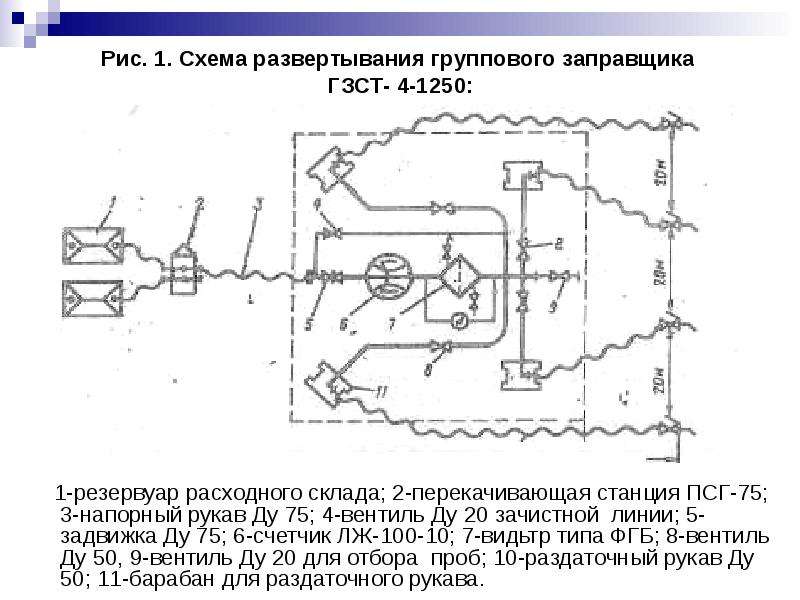

Рис. 1. Схема развертывания группового заправщика ГЗСТ- 4-1250: 1-резервуар расходного склада; 2-перекачивающая станция ПСГ-75; 3-напорный рукав Ду 75; 4-вентиль Ду 20 зачистной линии; 5-задвижка Ду 75; 6-счетчик ЛЖ-100-10; 7-видьтр типа ФГБ; 8-вентиль Ду 50, 9-вентиль Ду 20 для отбора проб; 10-раздаточный рукав Ду 50; 11-барабан для раздаточного рукава.

Слайд 11

Описание слайда:

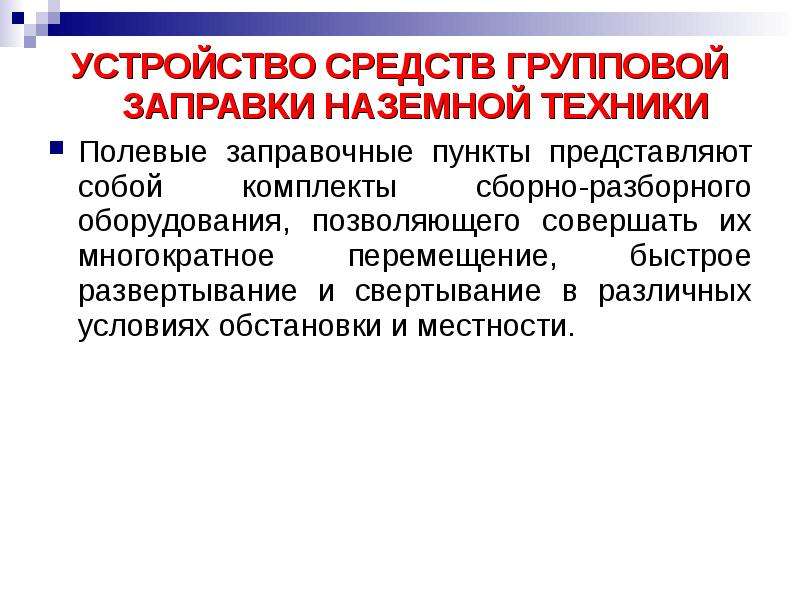

УСТРОЙСТВО СРЕДСТВ ГРУППОВОЙ ЗАПРАВКИ НАЗЕМНОЙ ТЕХНИКИ УСТРОЙСТВО СРЕДСТВ ГРУППОВОЙ ЗАПРАВКИ НАЗЕМНОЙ ТЕХНИКИ Полевые заправочные пункты представляют собой комплекты сборно-разборного оборудования, позволяющего совершать их многократное перемещение, быстрое развертывание и свертывание в различных условиях обстановки и местности.

Слайд 12

Описание слайда:

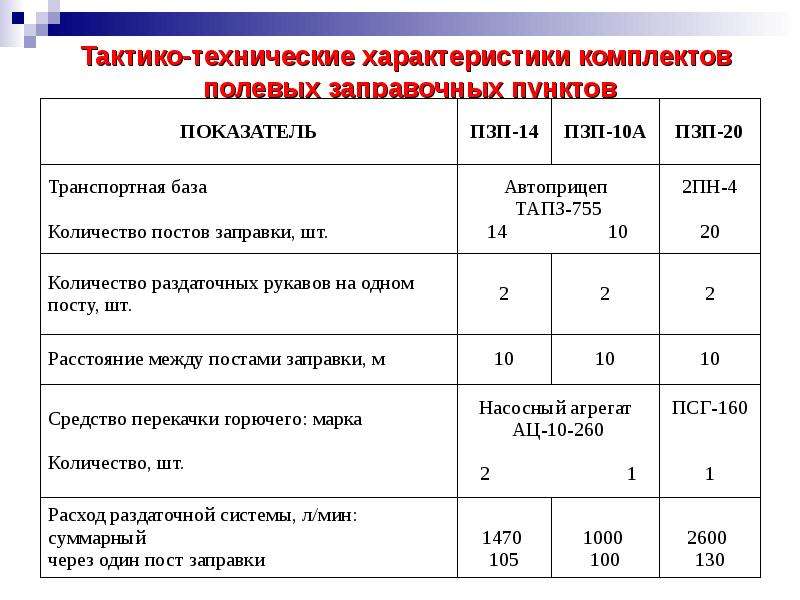

Тактико-технические характеристики комплектов полевых заправочных пунктов

Слайд 13

Описание слайда:

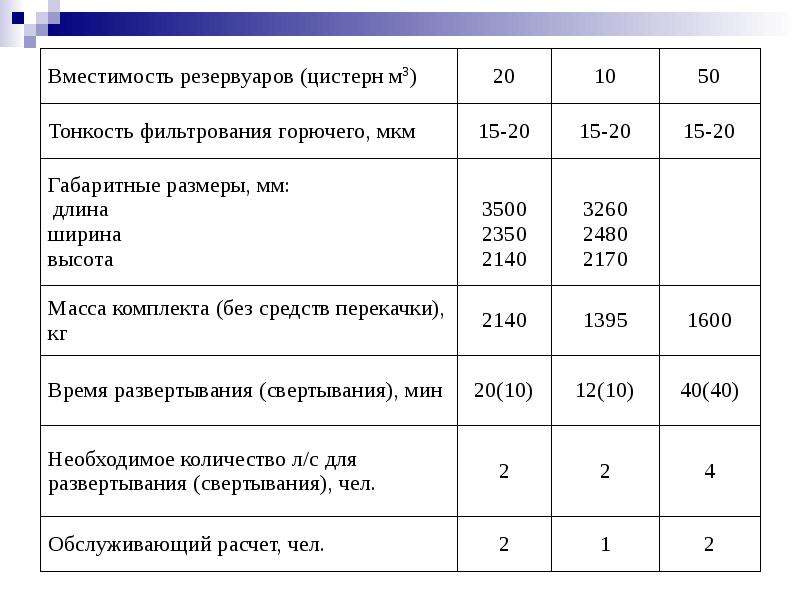

Слайд 14

Описание слайда:

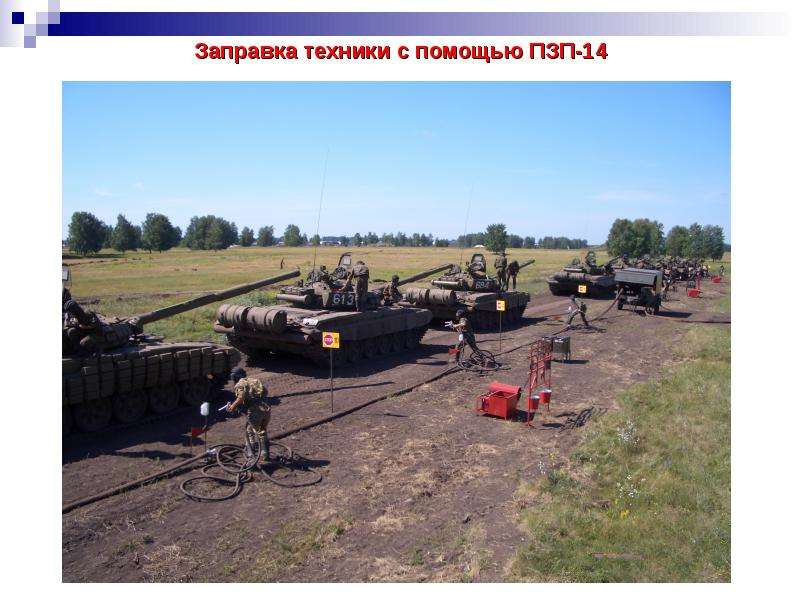

Заправка техники с помощью ПЗП-14

Слайд 15

Описание слайда:

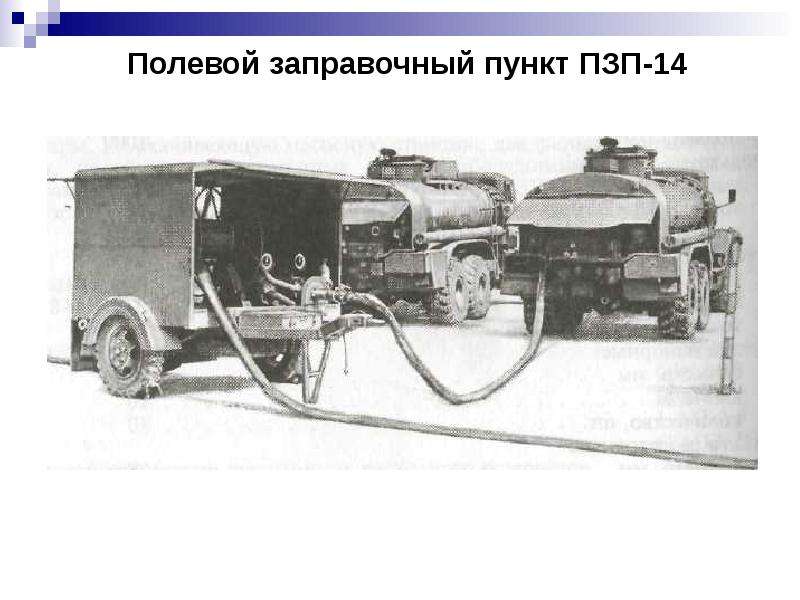

Полевой заправочный пункт ПЗП-14

Слайд 16

Описание слайда:

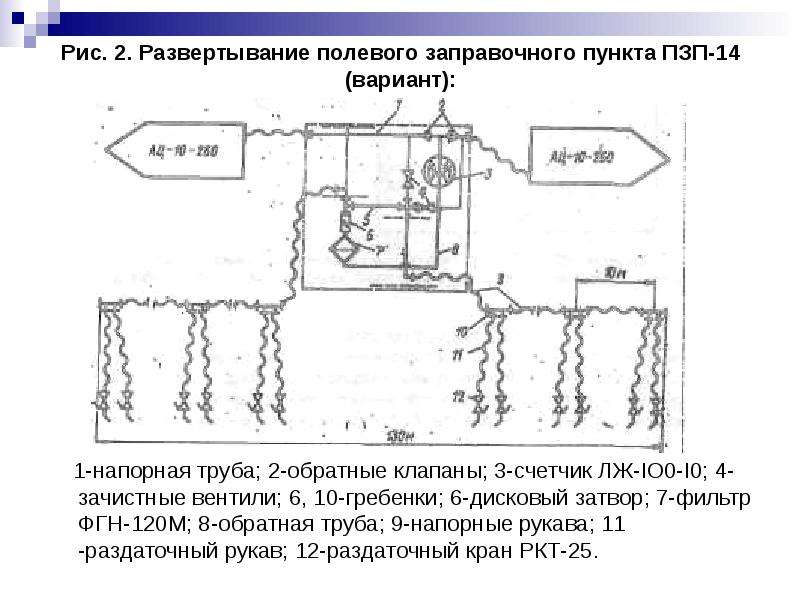

Рис. 2. Развертывание полевого заправочного пункта ПЗП-14 (вариант): 1-напорная труба; 2-обратные клапаны; 3-счетчик ЛЖ-IO0-I0; 4-зачистные вентили; 6, 10-гребенки; 6-дисковый затвор; 7-фильтр ФГН-120М; 8-обратная труба; 9-напорные рукава; 11 -раздаточный рукав; 12-раздаточный кран РКТ-25.

Слайд 17

Описание слайда:

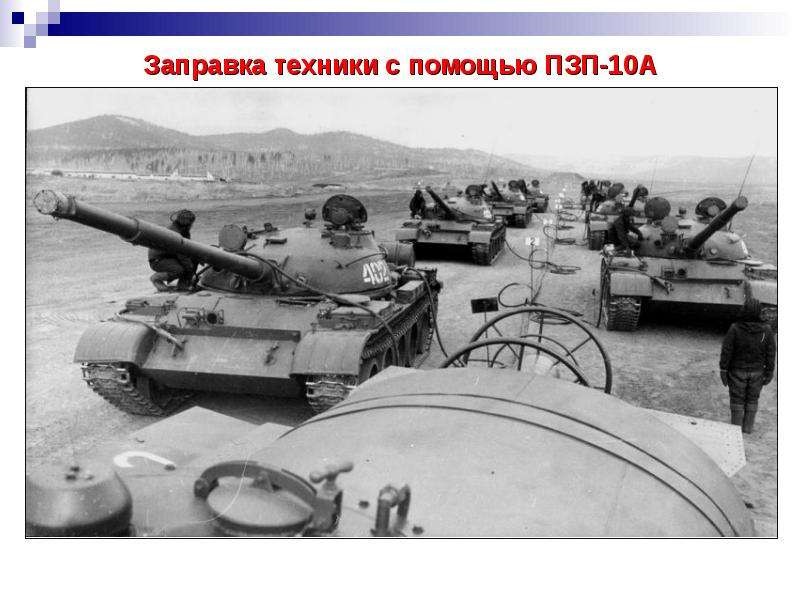

Заправка техники с помощью ПЗП-10А

Слайд 18

Описание слайда:

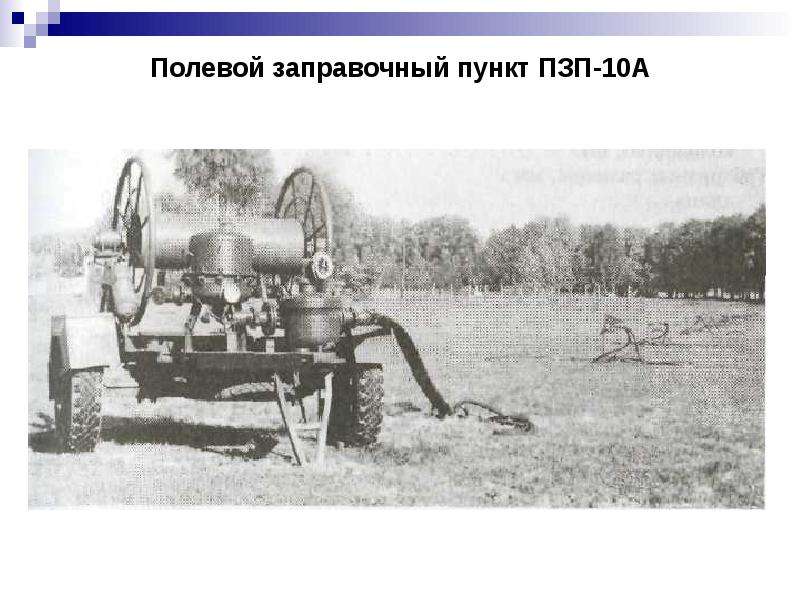

Полевой заправочный пункт ПЗП-10А

Слайд 19

Описание слайда:

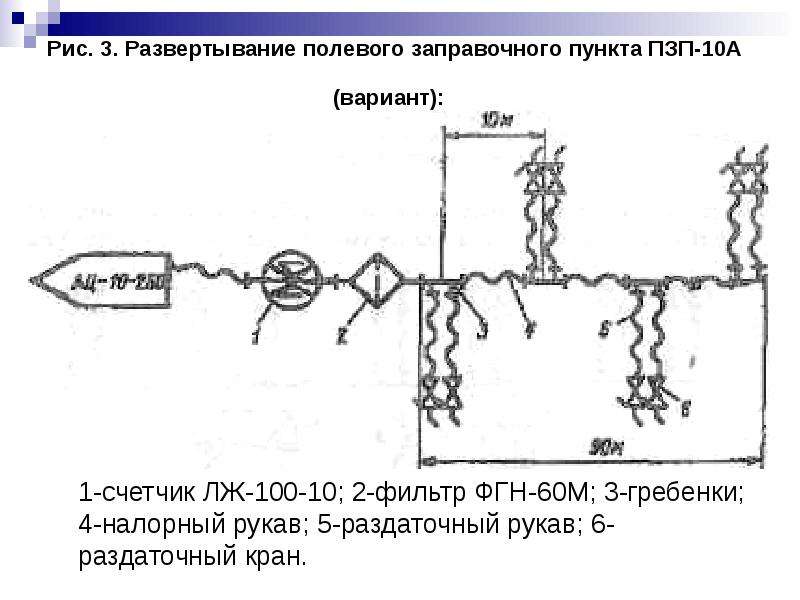

Рис. 3. Развертывание полевого заправочного пункта ПЗП-10А (вариант): 1-счетчик ЛЖ-100-10; 2-фильтр ФГН-60М; 3-гребенки; 4-налорный рукав; 5-раздаточный рукав; 6-раздаточный кран.

Слайд 20

Описание слайда:

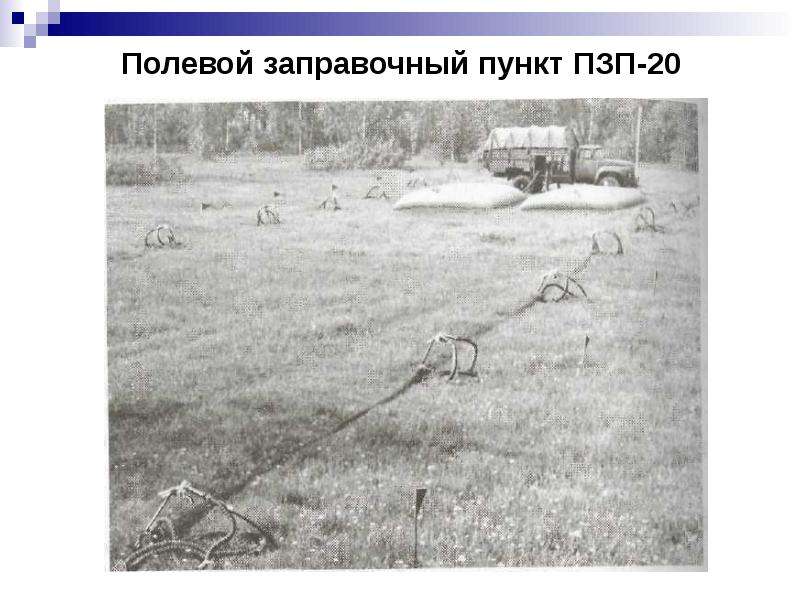

Полевой заправочный пункт ПЗП-20

Слайд 21

Описание слайда:

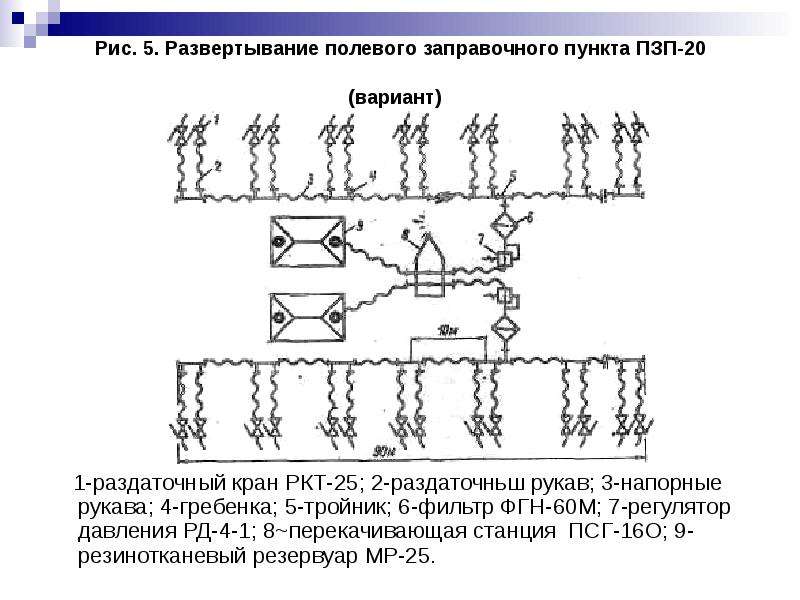

Рис. 5. Развертывание полевого заправочного пункта ПЗП-20 (вариант) 1-раздаточный кран РКТ-25; 2-раздаточньш рукав; 3-напорные рукава; 4-гребенка; 5-тройник; 6-фильтр ФГН-60М; 7-регулятор давления РД-4-1; 8~перекачивающая станция ПСГ-16O; 9-резинотканевый резервуар МР-25.

Слайд 22

Описание слайда:

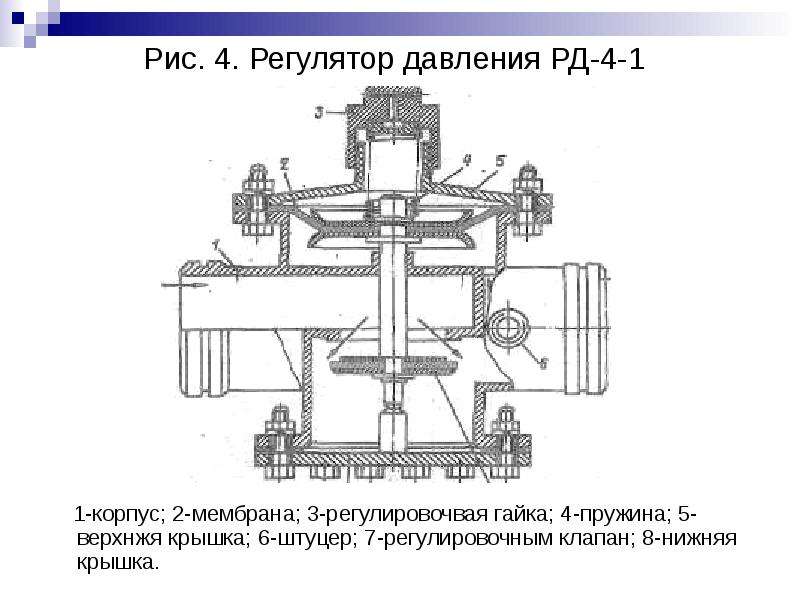

Рис. 4. Регулятор давления РД-4-1 1-корпус; 2-мембрана; 3-регулировочвая гайка; 4-пружина; 5-верхнжя крышка; 6-штуцер; 7-регулировочным клапан; 8-нижняя крышка.

Слайд 23

Описание слайда:

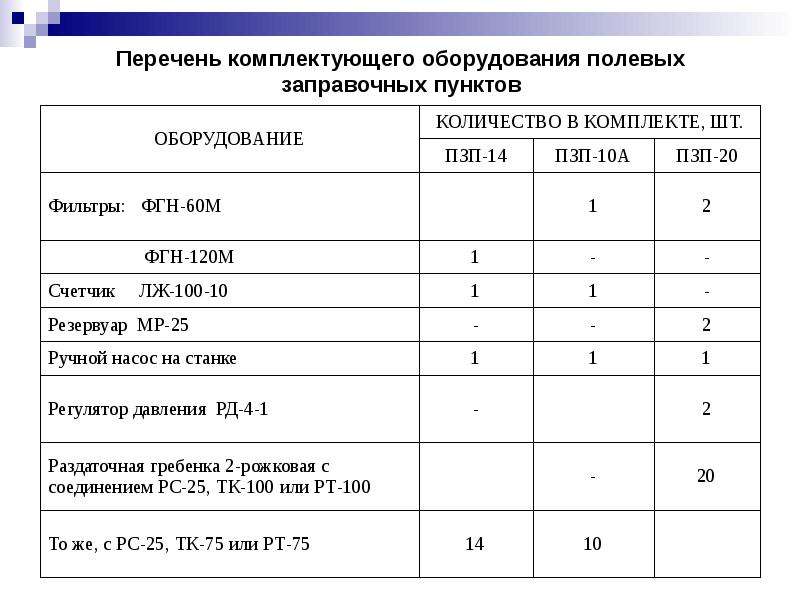

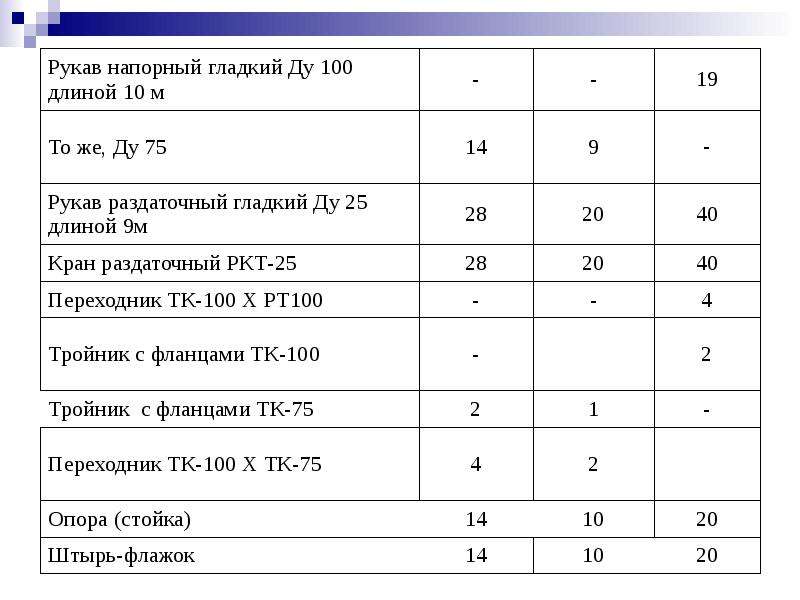

Перечень комплектующего оборудования полевых заправочных пунктов

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

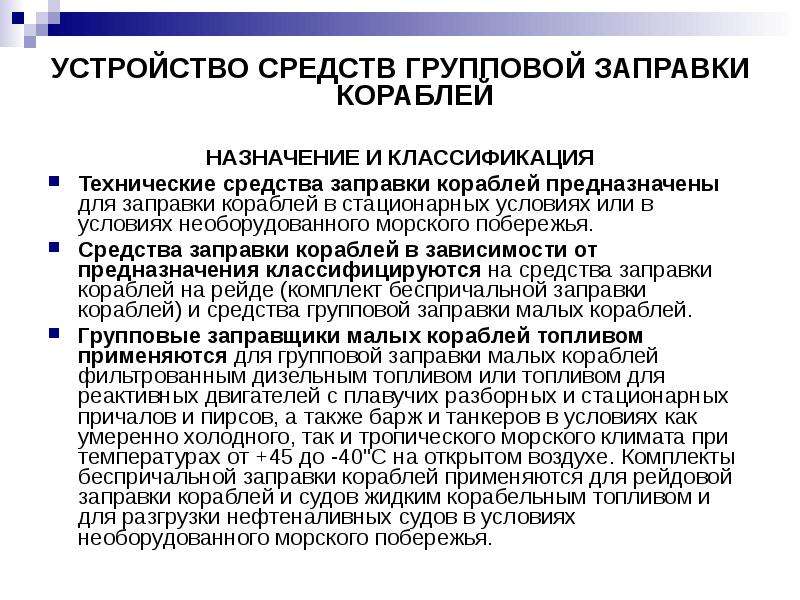

УСТРОЙСТВО СРЕДСТВ ГРУППОВОЙ ЗАПРАВКИ КОРАБЛЕЙ УСТРОЙСТВО СРЕДСТВ ГРУППОВОЙ ЗАПРАВКИ КОРАБЛЕЙ НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ Технические средства заправки кораблей предназначены для заправки кораблей в стационарных условиях или в условиях необорудованного морского побережья. Средства заправки кораблей в зависимости от предназначения классифицируются на средства заправки кораблей на рейде (комплект беспричальной заправки кораблей) и средства групповой заправки малых кораблей. Групповые заправщики малых кораблей топливом применяются для групповой заправки малых кораблей фильтрованным дизельным топливом или топливом для реактивных двигателей с плавучих разборных и стационарных причалов и пирсов, а также барж и танкеров в условиях как умеренно холодного, так и тропического морского климата при температурах от +45 до -40"С на открытом воздухе. Комплекты беспричальной заправки кораблей применяются для рейдовой заправки кораблей и судов жидким корабельным топливом и для разгрузки нефтеналивных судов в условиях необорудованного морского побережья.

Слайд 26

Описание слайда:

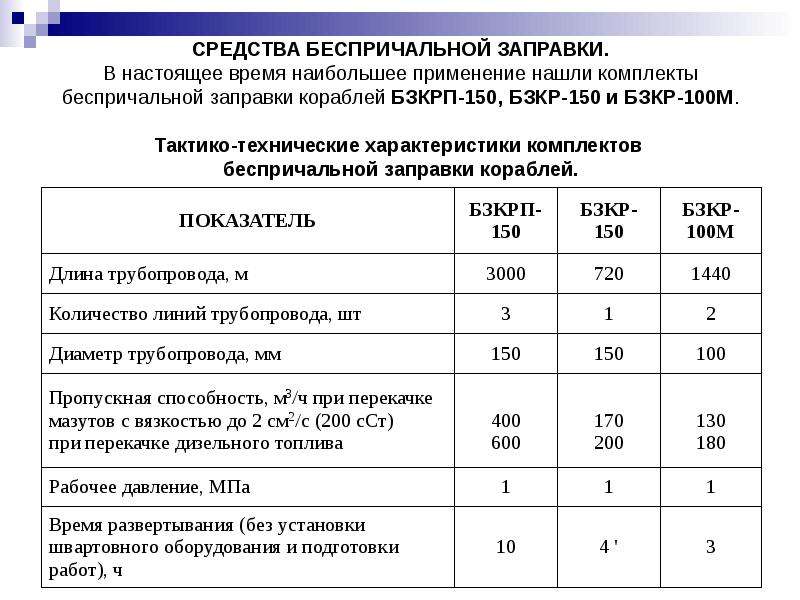

СРЕДСТВА БЕСПРИЧАЛЬНОЙ ЗАПРАВКИ. В настоящее время наибольшее применение нашли комплекты беспричальной заправки кораблей БЗКРП-150, БЗКР-150 и БЗКР-100М. Тактико-технические характеристики комплектов беспричальной заправки кораблей.

Слайд 27

Описание слайда:

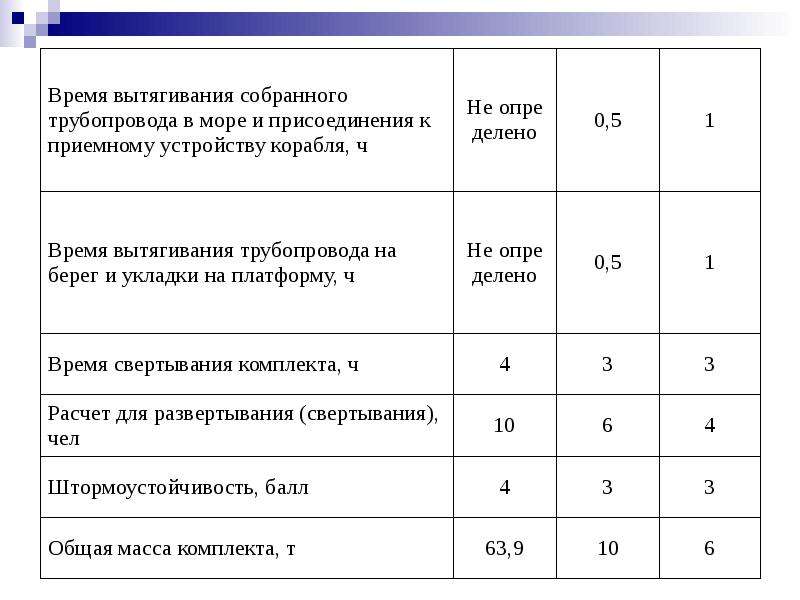

Слайд 28

Описание слайда:

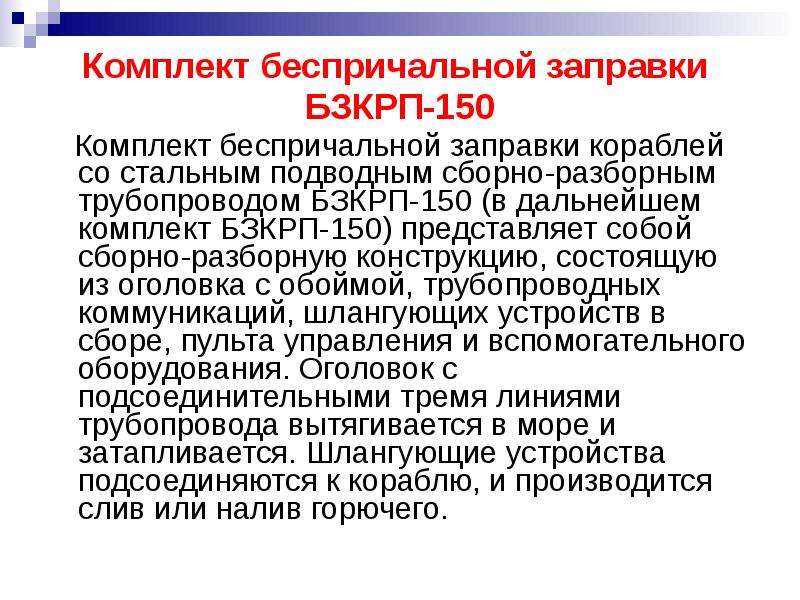

Комплект беспричальной заправки Комплект беспричальной заправки БЗКРП-150 Комплект беспричальной заправки кораблей со стальным подводным сборно-разборным трубопроводом БЗКРП-150 (в дальнейшем комплект БЗКРП-150) представляет собой сборно-разборную конструкцию, состоящую из оголовка с обоймой, трубопроводных коммуникаций, шлангующих устройств в сборе, пульта управления и вспомогательного оборудования. Оголовок с подсоединительными тремя линиями трубопровода вытягивается в море и затапливается. Шлангующие устройства подсоединяются к кораблю, и производится слив или налив горючего.

Слайд 29

Описание слайда:

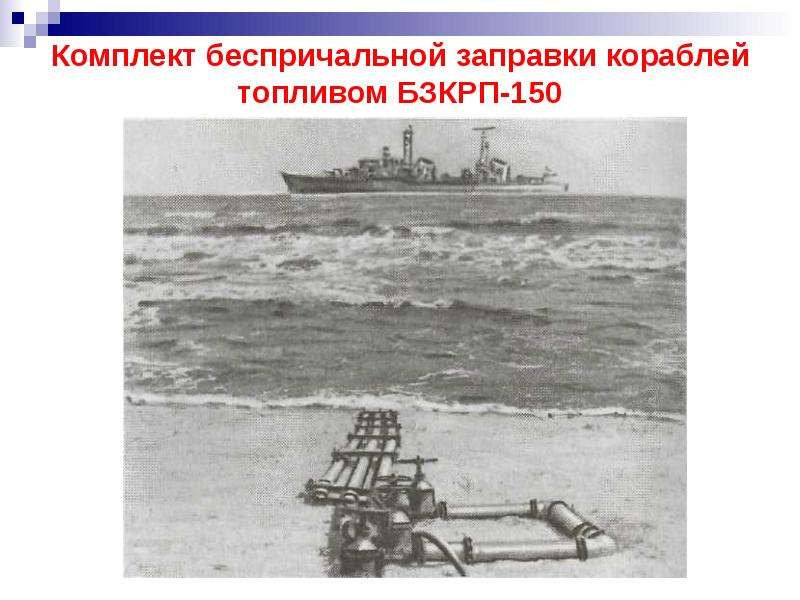

Комплект беспричальной заправки кораблей топливом БЗКРП-150

Слайд 30

Описание слайда:

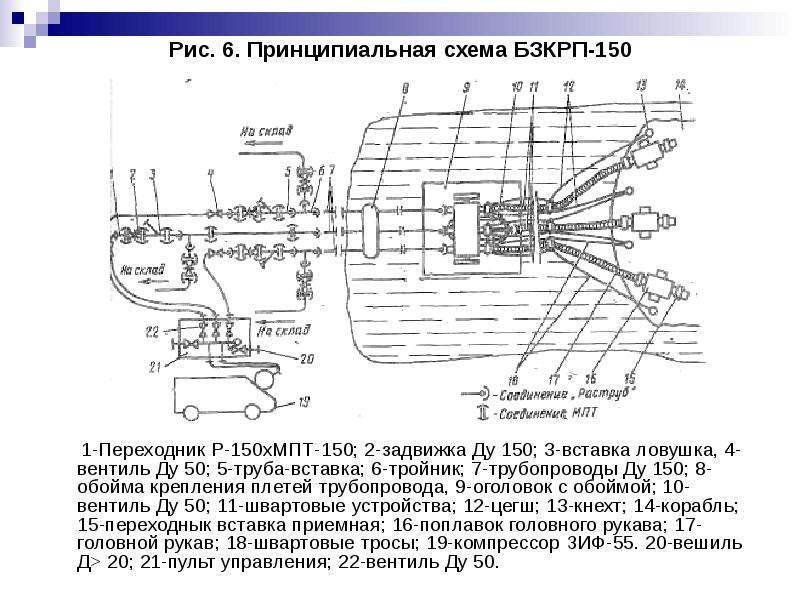

Рис. 6. Принципиальная схема БЗКРП-150 1-Переходник Р-150хМПТ-150; 2-задвижка Ду 150; 3-вставка ловушка, 4-вентиль Ду 50; 5-труба-вставка; 6-тройник; 7-трубопроводы Ду 150; 8-обойма крепления плетей трубопровода, 9-оголовок с обоймой; 10-вентиль Ду 50; 11-швартовые устройства; 12-цегш; 13-кнехт; 14-корабль; 15-переходнык вставка приемная; 16-поплавок головного рукава; 17-головной рукав; 18-швартовые тросы; 19-компрессор ЗИФ-55. 20-вешиль Д> 20; 21-пульт управления; 22-вентиль Ду 50.

Слайд 31

Описание слайда:

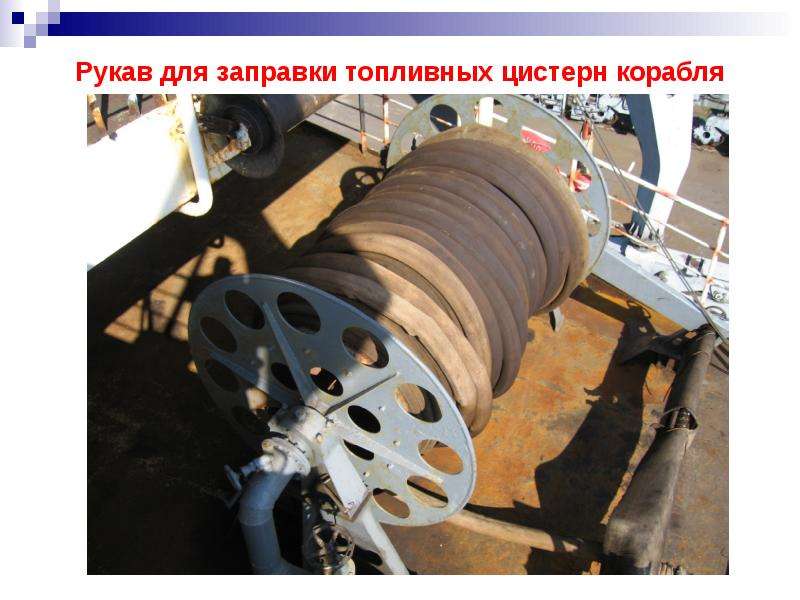

Рукав для заправки топливных цистерн корабля

Слайд 32

Описание слайда:

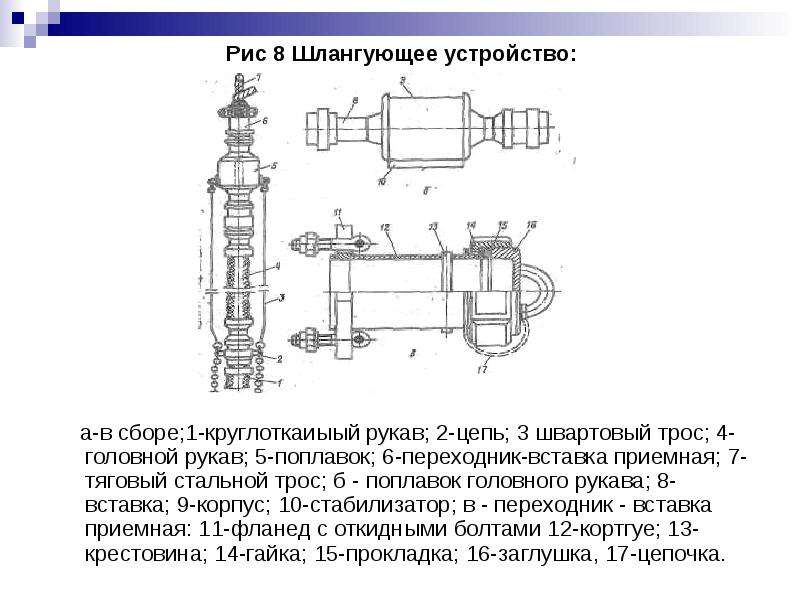

Рис 8 Шлангующее устройство: а-в сборе;1-круглоткаиыый рукав; 2-цепь; 3 швартовый трос; 4-головной рукав; 5-поплавок; 6-переходник-вставка приемная; 7-тяговый стальной трос; б - поплавок головного рукава; 8-вставка; 9-корпус; 10-стабилизатор; в - переходник - вставка приемная: 11-фланед с откидными болтами 12-кортгуе; 13-крестовина; 14-гайка; 15-прокладка; 16-заглушка, 17-цепочка.

Слайд 33

Описание слайда:

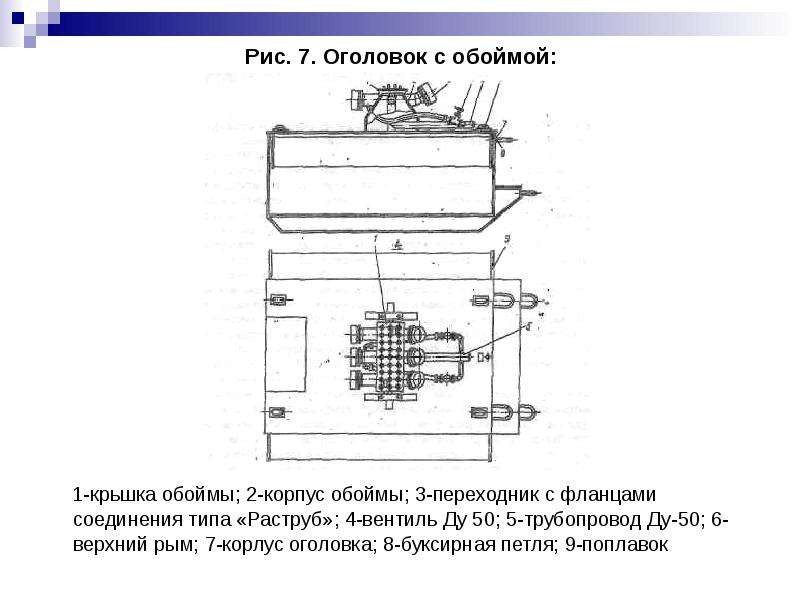

Рис. 7. Оголовок с обоймой: 1-крьшка обоймы; 2-корпус обоймы; 3-переходник с фланцами соединения типа «Раструб»; 4-вентиль Ду 50; 5-трубопровод Ду-50; 6-верхний рым; 7-корлус оголовка; 8-буксирная петля; 9-поплавок

Слайд 34

Описание слайда:

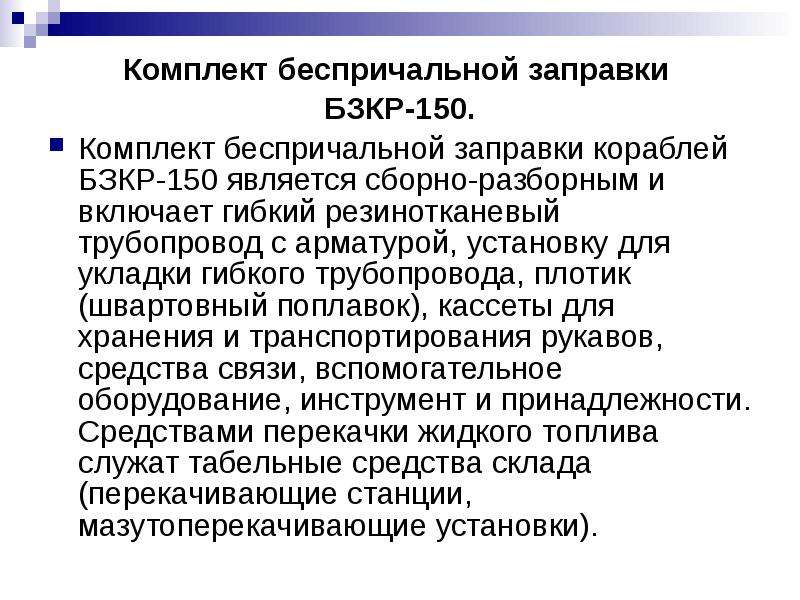

Комплект беспричальной заправки Комплект беспричальной заправки БЗКР-150. Комплект беспричальной заправки кораблей БЗКР-150 является сборно-разборным и включает гибкий резинотканевый трубопровод с арматурой, установку для укладки гибкого трубопровода, плотик (швартовный поплавок), кассеты для хранения и транспортирования рукавов, средства связи, вспомогательное оборудование, инструмент и принадлежности. Средствами перекачки жидкого топлива служат табельные средства склада (перекачивающие станции, мазутоперекачивающие установки).

Слайд 35

Описание слайда:

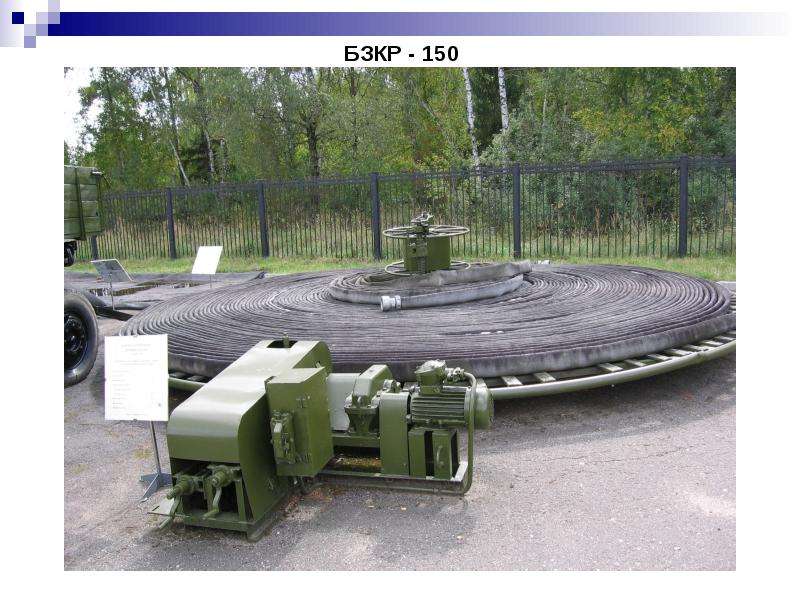

БЗКР - 150

Слайд 36

Описание слайда:

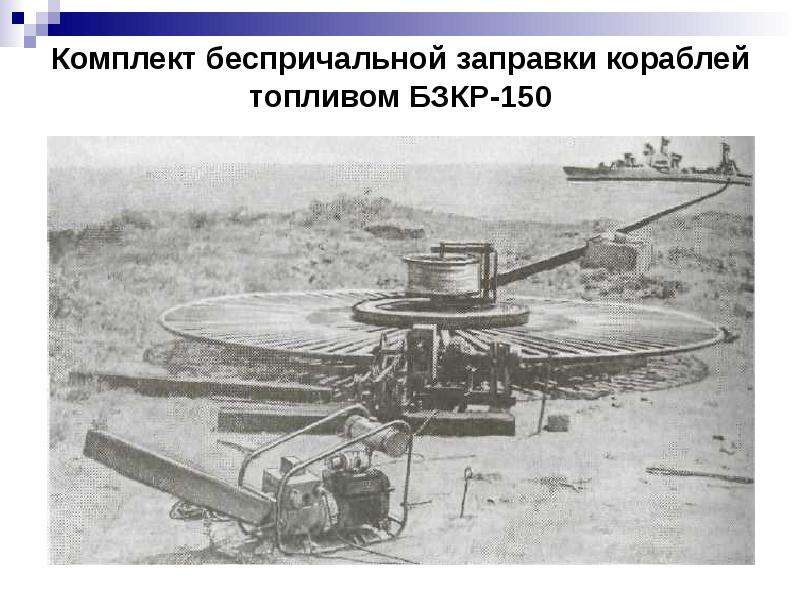

Комплект беспричальной заправки кораблей топливом БЗКР-150

Слайд 37

Описание слайда:

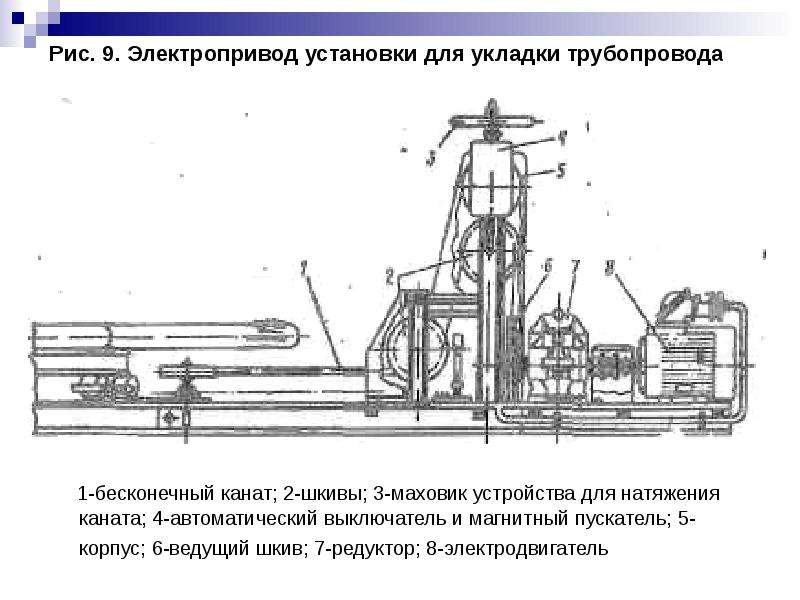

Рис. 9. Электропривод установки для укладки трубопровода 1-бесконечный канат; 2-шкивы; 3-маховик устройства для натяжения каната; 4-автоматический выключатель и магнитный пускатель; 5-корпус; 6-ведущий шкив; 7-редуктор; 8-электродвигатель

Слайд 38

Описание слайда:

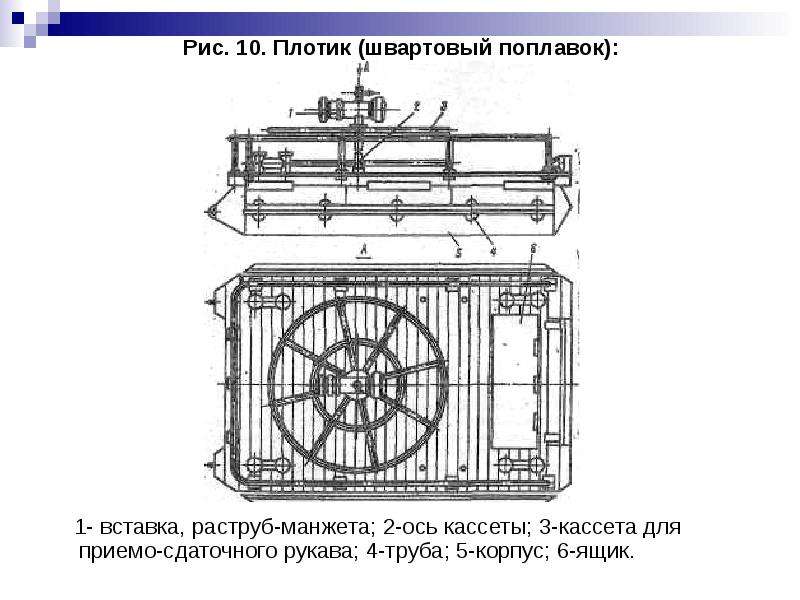

Рис. 10. Плотик (швартовый поплавок): 1- вставка, раструб-манжета; 2-ось кассеты; 3-кассета для приемо-сдаточного рукава; 4-труба; 5-корпус; 6-ящик.

Слайд 39

Описание слайда:

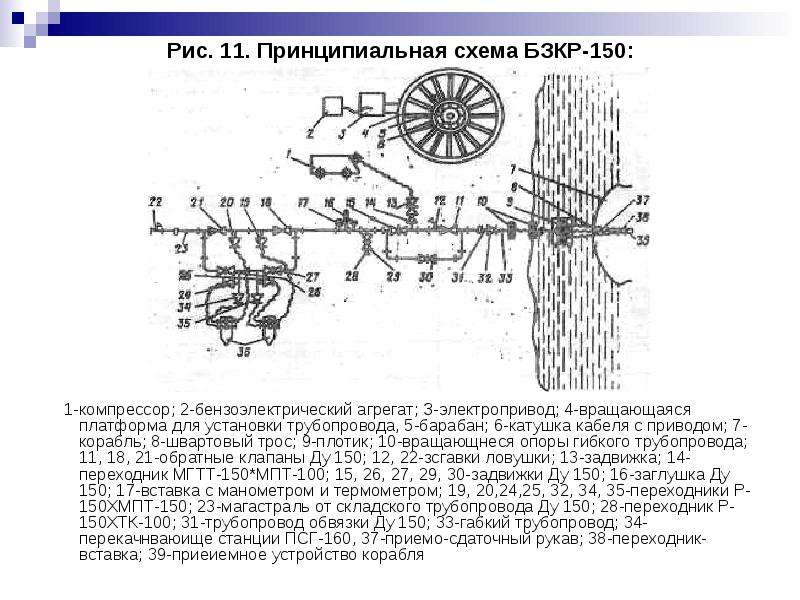

Рис. 11. Принципиальная схема БЗКР-150: 1-компрессор; 2-бензоэлектрический агрегат; З-электропривод; 4-вращающаяся платформа для установки трубопровода, 5-барабан; 6-катушка кабеля с приводом; 7-корабль; 8-швартовый трос; 9-плотик; 10-вращающнеся опоры гибкого трубопровода; 11, 18, 21-обратные клапаны Ду 150; 12, 22-зсгавки ловушки; 13-задвижка; 14-переходник МГТТ-150*МПТ-100; 15, 26, 27, 29, 30-задвижки Ду 150; 16-заглушка Ду 150; 17-вставка с манометром и термометром; 19, 20,24,25, 32, 34, 35-переходники Р-150ХМПТ-150; 23-магастраль от складского трубопровода Ду 150; 28-переходник Р-150ХТК-100; 31-трубопровод обвязки Ду 150; 33-габкий трубопровод; 34-перекачнваюище станции ПСГ-160, 37-приемо-сдаточный рукав; 38-переходник-вставка; 39-приеиемное устройство корабля

Слайд 40

Описание слайда:

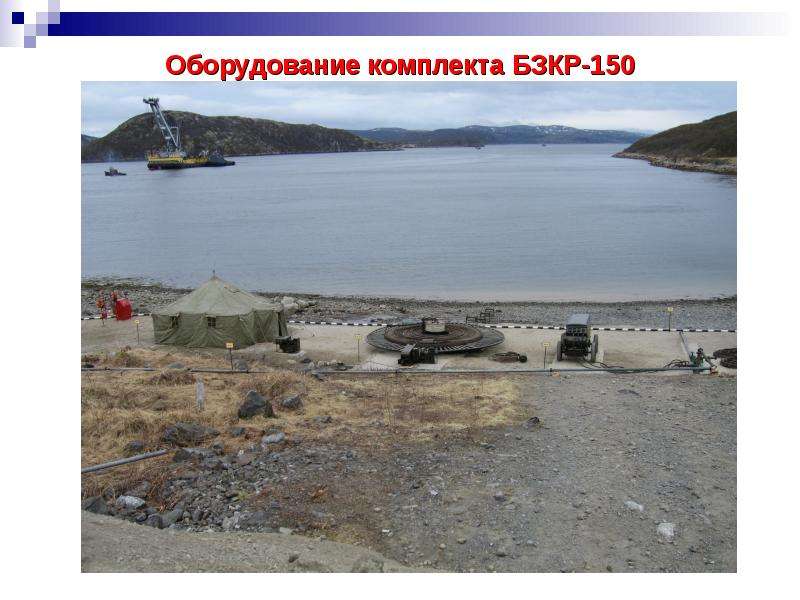

Оборудование комплекта БЗКР-150

Слайд 41

Описание слайда:

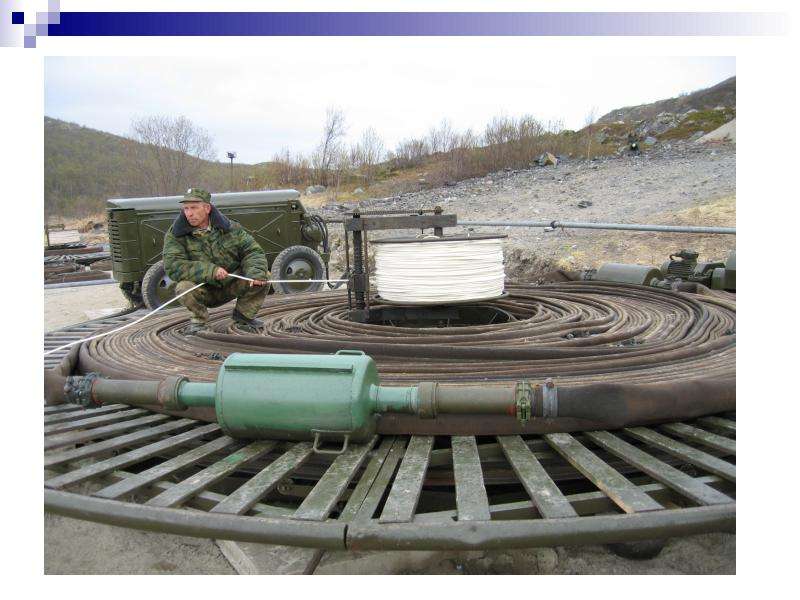

Слайд 42

Описание слайда:

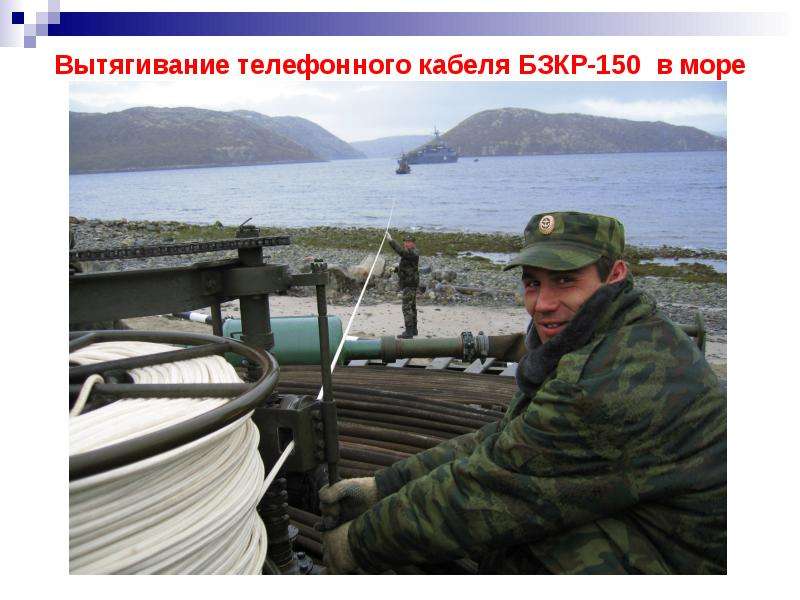

Вытягивание телефонного кабеля БЗКР-150 в море

Слайд 43

Описание слайда:

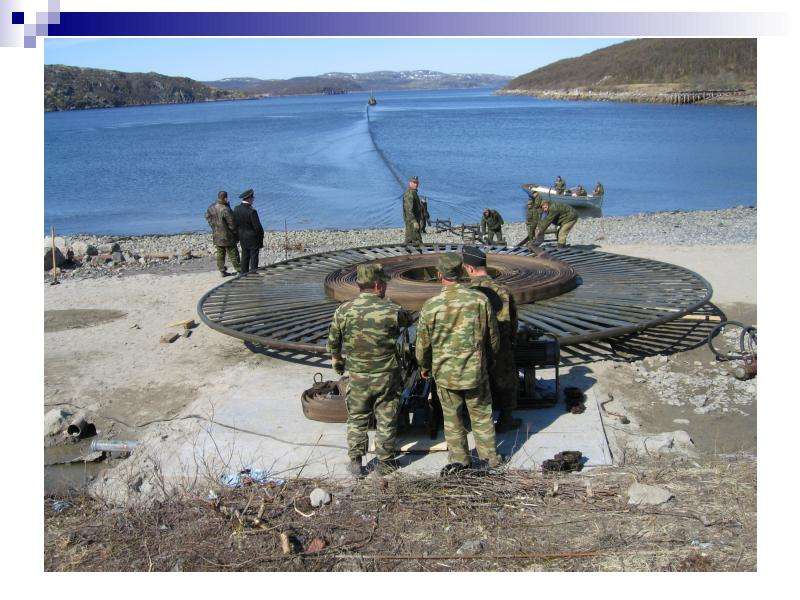

Слайд 44

Описание слайда:

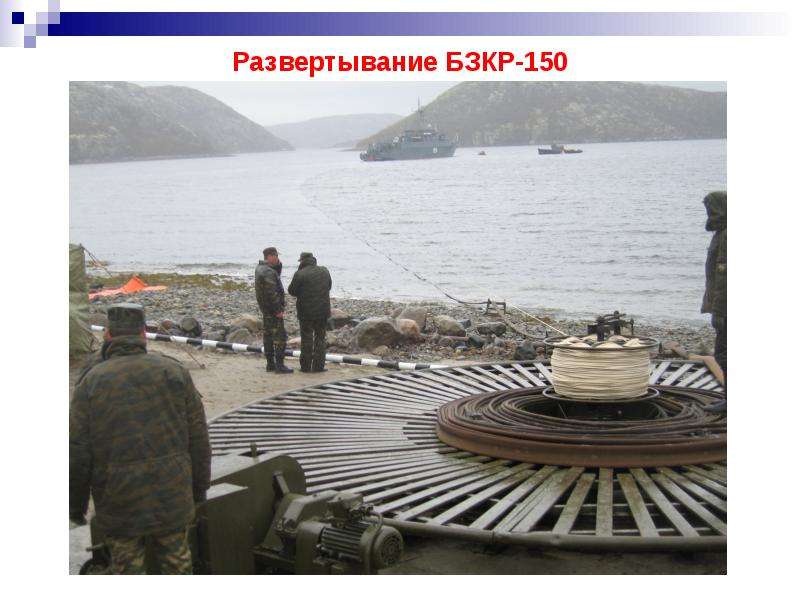

Развертывание БЗКР-150

Слайд 45

Описание слайда:

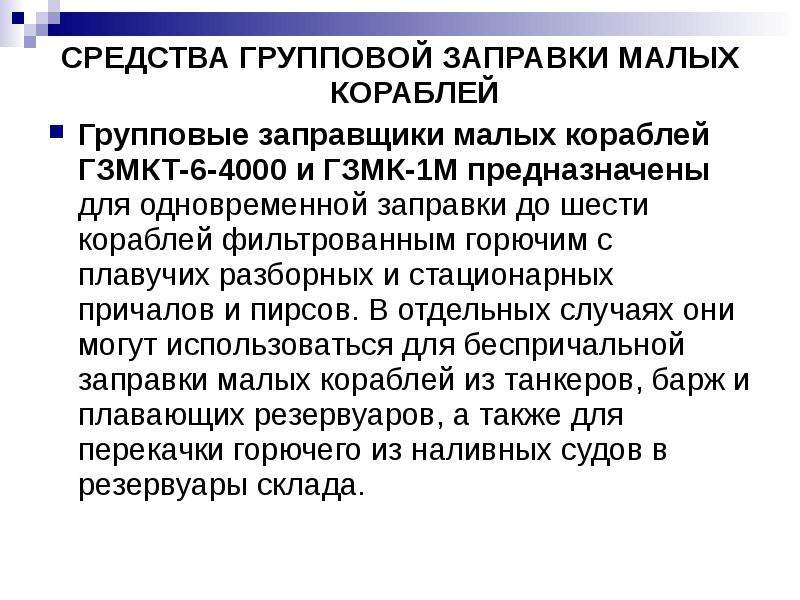

СРЕДСТВА ГРУППОВОЙ ЗАПРАВКИ МАЛЫХ КОРАБЛЕЙ СРЕДСТВА ГРУППОВОЙ ЗАПРАВКИ МАЛЫХ КОРАБЛЕЙ Групповые заправщики малых кораблей ГЗМКТ-6-4000 и ГЗМК-1М предназначены для одновременной заправки до шести кораблей фильтрованным горючим с плавучих разборных и стационарных причалов и пирсов. В отдельных случаях они могут использоваться для беспричальной заправки малых кораблей из танкеров, барж и плавающих резервуаров, а также для перекачки горючего из наливных судов в резервуары склада.

Слайд 46

Описание слайда:

Тактико-технические характеристики групповых заправщиков кораблей

Слайд 47

Описание слайда:

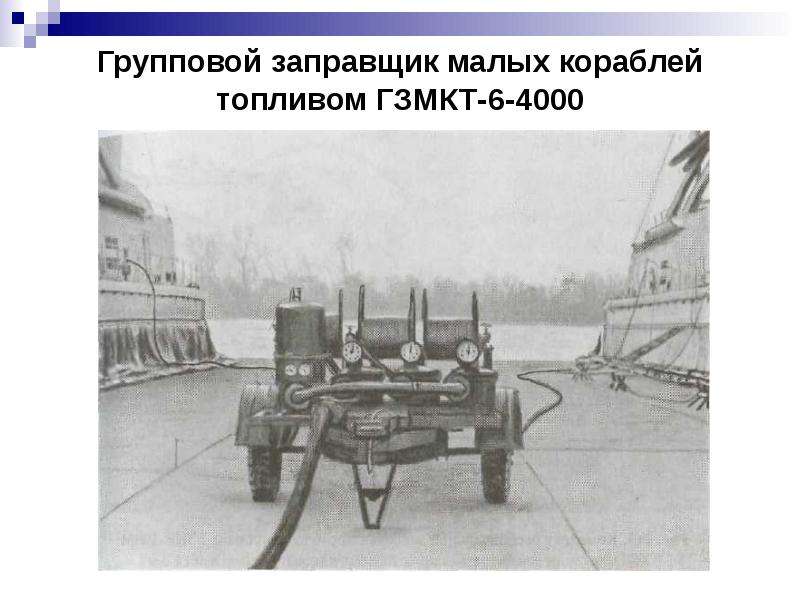

Групповой заправщик малых кораблей топливом ГЗМКТ-6-4000

Слайд 48

Описание слайда:

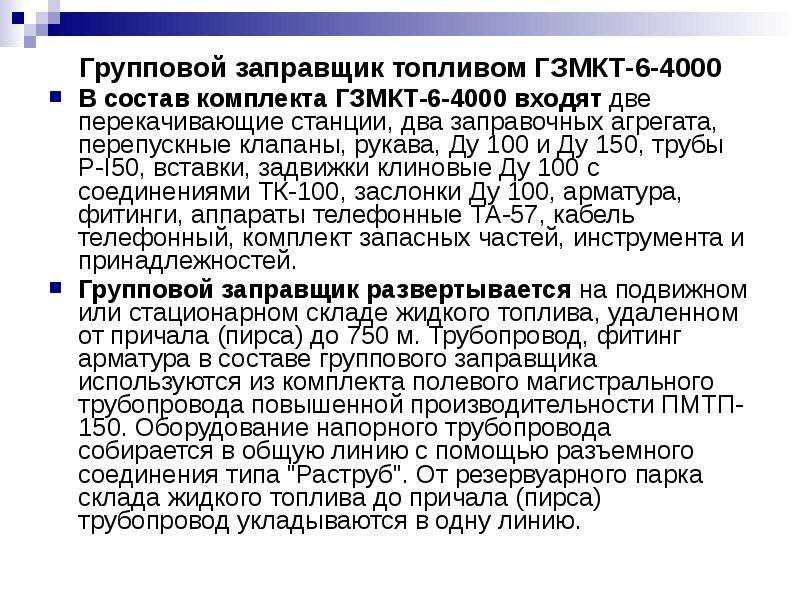

Групповой заправщик топливом ГЗМКТ-6-4000 Групповой заправщик топливом ГЗМКТ-6-4000 В состав комплекта ГЗМКТ-6-4000 входят две перекачивающие станции, два заправочных агрегата, перепускные клапаны, рукава, Ду 100 и Ду 150, трубы P-I50, вставки, задвижки клиновые Ду 100 с соединениями ТК-100, заслонки Ду 100, арматура, фитинги, аппараты телефонные ТА-57, кабель телефонный, комплект запасных частей, инструмента и принадлежностей. Групповой заправщик развертывается на подвижном или стационарном складе жидкого топлива, удаленном от причала (пирса) до 750 м. Трубопровод, фитинг арматура в составе группового заправщика используются из комплекта полевого магистрального трубопровода повышенной производительности ПМТП-150. Оборудование напорного трубопровода собирается в общую линию с помощью разъемного соединения типа "Раструб". От резервуарного парка склада жидкого топлива до причала (пирса) трубопровод укладываются в одну линию.

Слайд 49

Описание слайда:

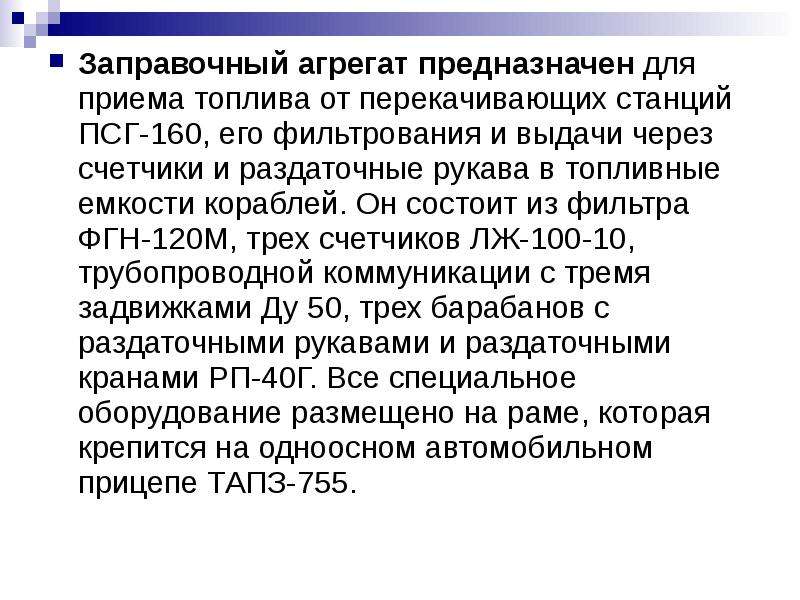

Заправочный агрегат предназначен для приема топлива от перекачивающих станций ПСГ-160, его фильтрования и выдачи через счетчики и раздаточные рукава в топливные емкости кораблей. Он состоит из фильтра ФГН-120М, трех счетчиков ЛЖ-100-10, трубопроводной коммуникации с тремя задвижками Ду 50, трех барабанов с раздаточными рукавами и раздаточными кранами РП-40Г. Все специальное оборудование размещено на раме, которая крепится на одноосном автомобильном прицепе ТАПЗ-755. Заправочный агрегат предназначен для приема топлива от перекачивающих станций ПСГ-160, его фильтрования и выдачи через счетчики и раздаточные рукава в топливные емкости кораблей. Он состоит из фильтра ФГН-120М, трех счетчиков ЛЖ-100-10, трубопроводной коммуникации с тремя задвижками Ду 50, трех барабанов с раздаточными рукавами и раздаточными кранами РП-40Г. Все специальное оборудование размещено на раме, которая крепится на одноосном автомобильном прицепе ТАПЗ-755.

Слайд 50

Описание слайда:

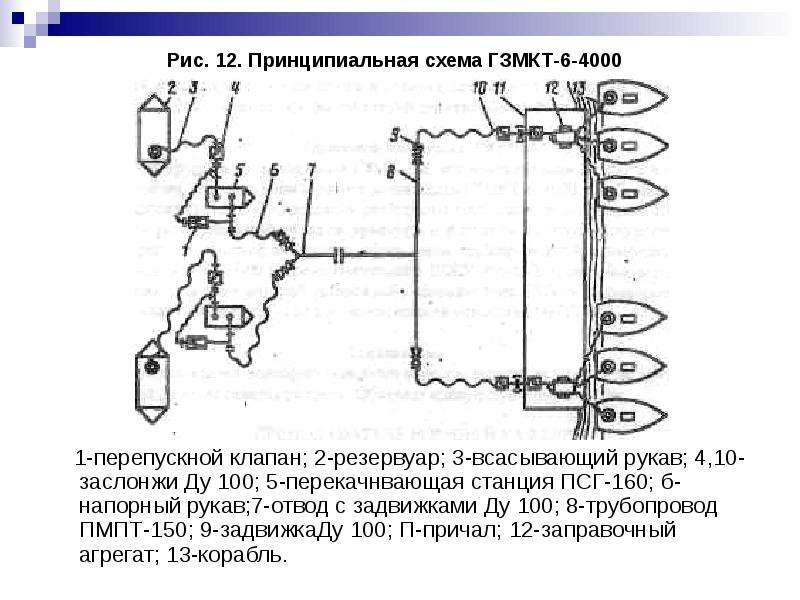

Рис. 12. Принципиальная схема ГЗМКТ-6-4000 1-перепускной клапан; 2-резервуар; 3-всасывающий рукав; 4,10-заслонжи Ду 100; 5-перекачнвающая станция ПСГ-160; б-напорный рукав;7-отвод с задвижками Ду 100; 8-трубопровод ПМПТ-150; 9-задвижкаДу 100; П-причал; 12-заправочный агрегат; 13-корабль.

Слайд 51

Описание слайда:

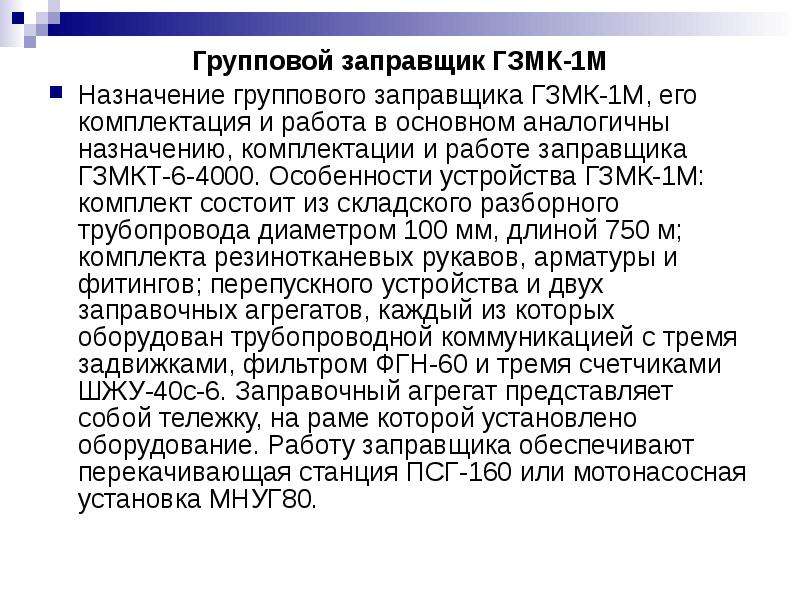

Групповой заправщик ГЗМК-1М Групповой заправщик ГЗМК-1М Назначение группового заправщика ГЗМК-1М, его комплектация и работа в основном аналогичны назначению, комплектации и работе заправщика ГЗМКТ-6-4000. Особенности устройства ГЗМК-1М: комплект состоит из складского разборного трубопровода диаметром 100 мм, длиной 750 м; комплекта резинотканевых рукавов, арматуры и фитингов; перепускного устройства и двух заправочных агрегатов, каждый из которых оборудован трубопроводной коммуникацией с тремя задвижками, фильтром ФГН-60 и тремя счетчиками ШЖУ-40с-6. Заправочный агрегат представляет собой тележку, на раме которой установлено оборудование. Работу заправщика обеспечивают перекачивающая станция ПСГ-160 или мотонасосная установка МНУГ80.
