🗊 Презентация Вакуумные установки

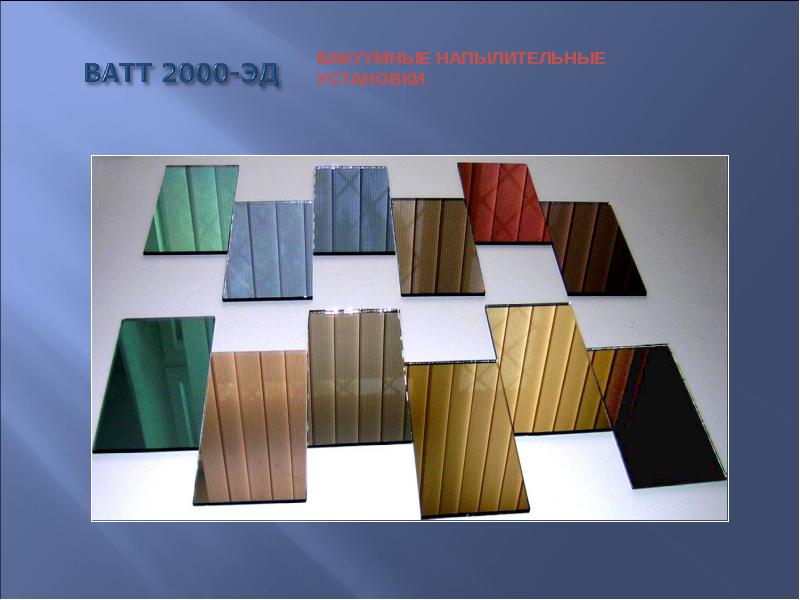

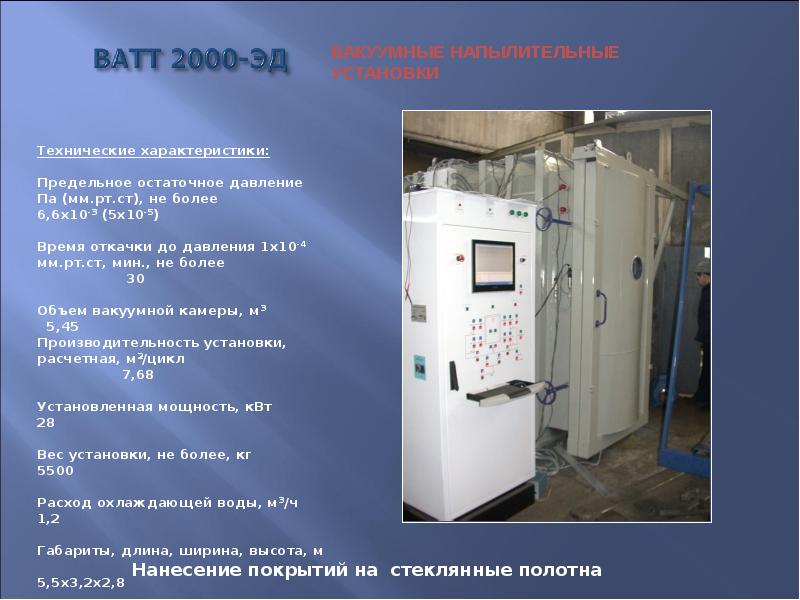

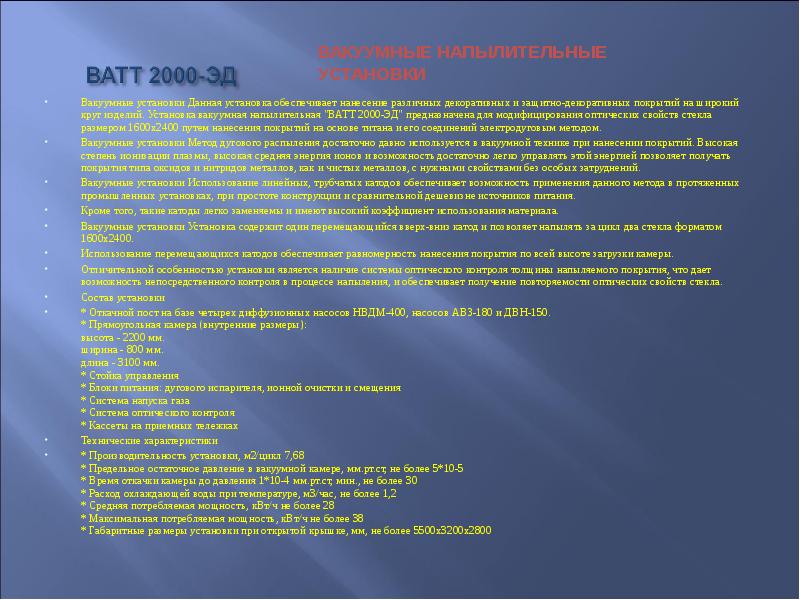

Вакуумные установки Данная установка обеспечивает нанесение различных декоративных и защитно-декоративных покрытий на широкий круг изделий. Установка вакуумная напылительная "ВАТТ 2000-ЭД" предназначена для модифицирования оптических свойств стекла размером 1600х2400 путем нанесения покрытий на основе титана и его соединений электродуговым методом. Вакуумные установки Данная установка обеспечивает нанесение различных декоративных и защитно-декоративных покрытий на широкий круг изделий. Установка вакуумная напылительная "ВАТТ 2000-ЭД" предназначена для модифицирования оптических свойств стекла размером 1600х2400 путем нанесения покрытий на основе титана и его соединений электродуговым методом. Вакуумные установки Метод дугового распыления достаточно давно используется в вакуумной технике при нанесении покрытий. Высокая степень ионизации плазмы, высокая средняя энергия ионов и возможность достаточно легко управлять этой энергией позволяет получать покрытия типа оксидов и нитридов металлов, как и чистых металлов, с нужными свойствами без особых затруднений. Вакуумные установки Использование линейных, трубчатых катодов обеспечивает возможность применения данного метода в протяженных промышленных установках, при простоте конструкции и сравнительной дешевизне источников питания. Кроме того, такие катоды легко заменяемы и имеют высокий коэффициент использования материала. Вакуумные установки Установка содержит один перемещающийся вверх-вниз катод и позволяет напылять за цикл два стекла форматом 1600х2400. Использование перемещающихся катодов обеспечивает равномерность нанесения покрытия по всей высоте загрузки камеры. Отличительной особенностью установки является наличие системы оптического контроля толщины напыляемого покрытия, что дает возможность непосредственного контроля в процессе напыления, и обеспечивает получение повторяемости оптических свойств стекла. Состав установки * Откачной пост на базе четырех диффузионных насосов НВДМ-400, насосов АВЗ-180 и ДВН-150. * Прямоугольная камера (внутренние размеры): высота - 2200 мм. ширина - 800 мм. длина - 3100 мм. * Стойка управления * Блоки питания: дугового испарителя, ионной очистки и смещения * Система напуска газа * Система оптического контроля * Кассеты на приемных тележках Технические характеристики * Производительность установки, м2/цикл 7,68 * Предельное остаточное давление в вакуумной камере, мм.рт.ст, не более 5*10-5 * Время откачки камеры до давления 1*10-4 мм.рт.ст, мин., не более 30 * Расход охлаждающей воды при температуре, м3/час, не более 1,2 * Средняя потребляемая мощность, кВт/ч не более 28 * Максимальная потребляемая мощность, кВт/ч не более 38 * Габаритные размеры установки при открытой крышке, мм, не более 5500х3200х2800

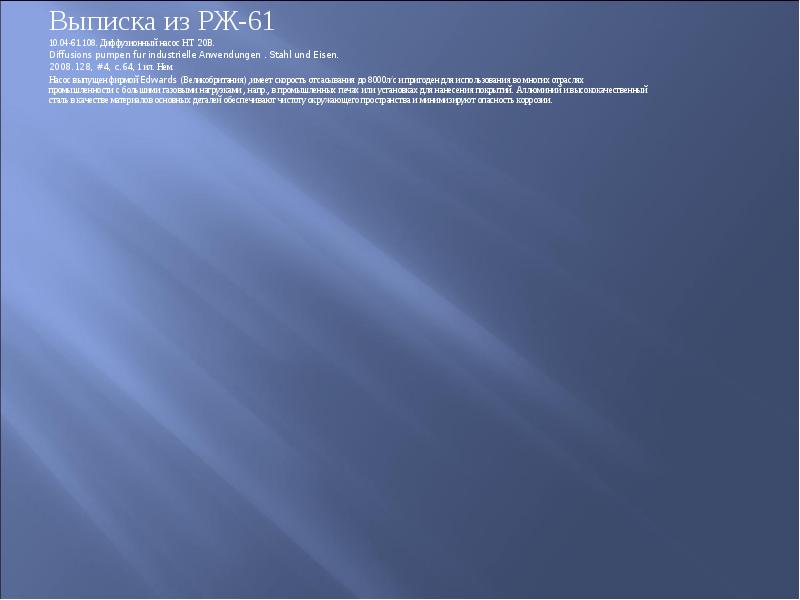

Выписка из РЖ-61 Выписка из РЖ-61 10.04-61.108. Диффузионный насос НТ 20В. Diffusions pumpen fur industrielle Anwendungen . Stahl und Eisen. 2008.128, #4, c.64, 1 ил. Нем. Насос выпущен фирмой Edwards (Великобритания) ,имеет скорость отсасывания до 8000л/с и пригоден для использования во многих отраслях промышленности с большими газовыми нагрузками , напр., в промышленных печах или установках для нанесения покрытий. Аллюминий и высококачественный сталь в качестве материалов основных деталей обеспечивают чистоту окружающего пространства и минимизируют опасность коррозии.
