Слайд 1


Вибрации и виброзащита Калайдо А.В., Жуева А.Г.
Описание слайда:
Вибрации и виброзащита Калайдо А.В., Жуева А.Г.

Слайд 2


Общие определения Вибрация – гармонические колебания твердого тела, вызванные работой машин и механизмов. Вибрации вызывают головную боль, усталость и раздражительность, а также боль в суставах. Длительное воздействие вибрации приводит к вибрационной болезни. Наиболее опасным является резонанс – совпадение частоты вибрации с частотой колебаний внутренних органов (6...9 Гц – большинство органов, председатель – 17...25 Гц).
Описание слайда:
Общие определения Вибрация – гармонические колебания твердого тела, вызванные работой машин и механизмов. Вибрации вызывают головную боль, усталость и раздражительность, а также боль в суставах. Длительное воздействие вибрации приводит к вибрационной болезни. Наиболее опасным является резонанс – совпадение частоты вибрации с частотой колебаний внутренних органов (6...9 Гц – большинство органов, председатель – 17...25 Гц).

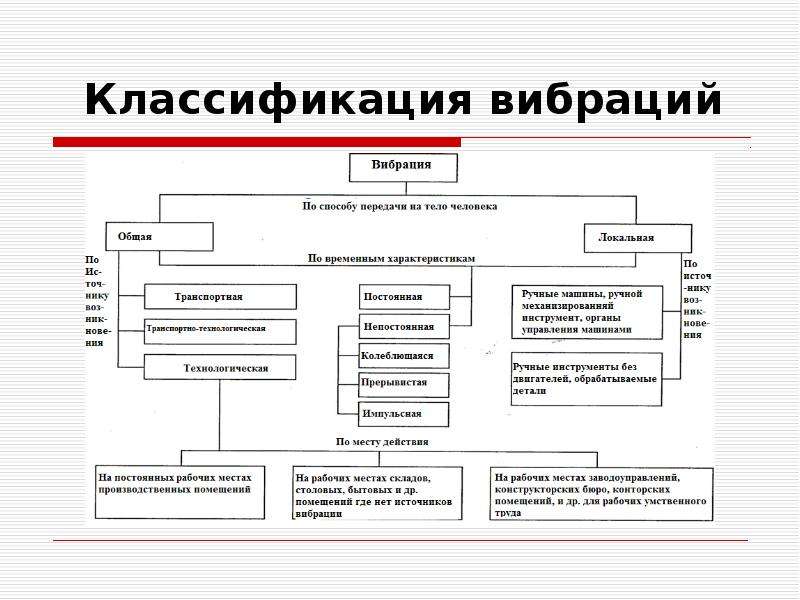

Слайд 3


Классификация вибраций
Описание слайда:
Классификация вибраций

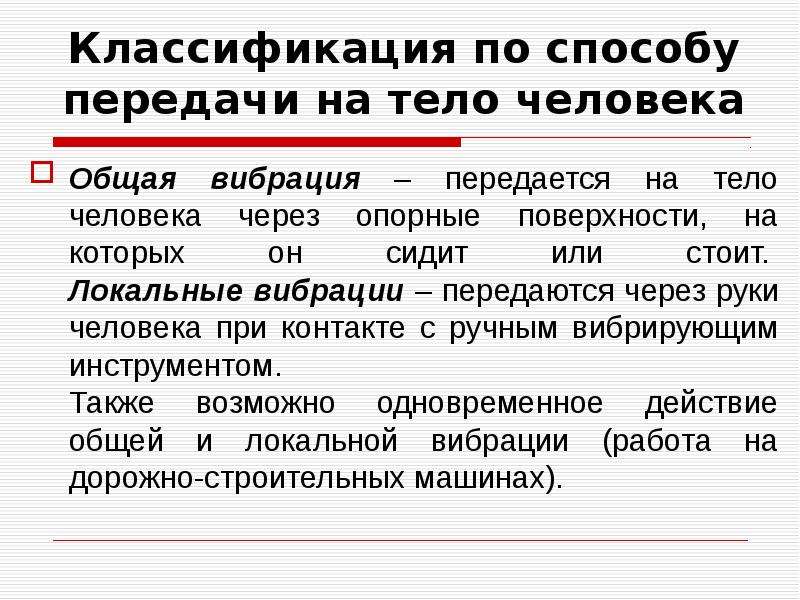

Слайд 4


Классификация по способу передачи на тело человека Общая вибрация – передается на тело человека через опорные поверхности, на которых он сидит или стоит.  Локальные вибрации – передаются через руки человека при контакте с ручным вибрирующим инструментом. Также возможно одновременное действие общей и локальной вибрации (работа на дорожно-строительных машинах).
Описание слайда:
Классификация по способу передачи на тело человека Общая вибрация – передается на тело человека через опорные поверхности, на которых он сидит или стоит.  Локальные вибрации – передаются через руки человека при контакте с ручным вибрирующим инструментом. Также возможно одновременное действие общей и локальной вибрации (работа на дорожно-строительных машинах).

Слайд 5


Классификация вибраций по источнику возникновения Транспортная – действует на водителей транспортных средств. Транспортно-технологическая – действует на операторов машин с ограниченной подвижностью и таких, которые двигаются по заранее определенным рабочим поверхностям. Технологическая – действует на операторов стационарных машин или передается на рабочие места, не имеющие источников вибрации .
Описание слайда:
Классификация вибраций по источнику возникновения Транспортная – действует на водителей транспортных средств. Транспортно-технологическая – действует на операторов машин с ограниченной подвижностью и таких, которые двигаются по заранее определенным рабочим поверхностям. Технологическая – действует на операторов стационарных машин или передается на рабочие места, не имеющие источников вибрации .

Слайд 6


Классификация вибраций по временным характеристикам Постоянные – величины виброускорения и виброскорости за смену изменяются менее, чем на 6 дБ. Непостоянные – указаные величины за смену изменяются более, чем на 6 дБ. Колеблющиеся – непрерывно изменяются во времени. Прерывистые – контакт с вибрацией пропадает больше, чем на 1 сек. Импульсные – имеют длительность менее 1 с при частоте менее 5,6 Гц.
Описание слайда:
Классификация вибраций по временным характеристикам Постоянные – величины виброускорения и виброскорости за смену изменяются менее, чем на 6 дБ. Непостоянные – указаные величины за смену изменяются более, чем на 6 дБ. Колеблющиеся – непрерывно изменяются во времени. Прерывистые – контакт с вибрацией пропадает больше, чем на 1 сек. Импульсные – имеют длительность менее 1 с при частоте менее 5,6 Гц.

Слайд 7


Классификация по координатам Особенно опасна вертикальная общая вибрация, когда колебания передаются от ног до головы (рис. а).
Описание слайда:
Классификация по координатам Особенно опасна вертикальная общая вибрация, когда колебания передаются от ног до головы (рис. а).

Слайд 8


Абсолютные характеристики вибраций Амплитуда виброперемещения А, м – максимальное отклонение точки поверхности от состояния равновесия. Частота колебаний f, Гц –количество полных колебаний в единицу времени. Період Т, с – время одного полного колебания. Т = 1/ f. Амплитуда виброскорости V, м/с – максимальное значение с корости точек вибрирующей поверхности Амплитуда виброускорения а, м/с2
Описание слайда:
Абсолютные характеристики вибраций Амплитуда виброперемещения А, м – максимальное отклонение точки поверхности от состояния равновесия. Частота колебаний f, Гц –количество полных колебаний в единицу времени. Період Т, с – время одного полного колебания. Т = 1/ f. Амплитуда виброскорости V, м/с – максимальное значение с корости точек вибрирующей поверхности Амплитуда виброускорения а, м/с2

Слайд 9


Относительная характеристика вибраций
Описание слайда:
Относительная характеристика вибраций

Слайд 10


Нормирование вибраций Гигиеническое нормирование – регламентируются соответствующие условия по защите людей от действия вибраций. Влияние на организм человека зависит от интенсивности, спектрального состава, продолжительности воздействия и направления действия вибраций . Техническое нормирование – регламентируются соответствующие условия относительно защиты машин и механизмов от действия вибраций.
Описание слайда:
Нормирование вибраций Гигиеническое нормирование – регламентируются соответствующие условия по защите людей от действия вибраций. Влияние на организм человека зависит от интенсивности, спектрального состава, продолжительности воздействия и направления действия вибраций . Техническое нормирование – регламентируются соответствующие условия относительно защиты машин и механизмов от действия вибраций.

Слайд 11


Методы гигиенического анализа Частотный – нормируются средние квадратические значения виброскорости и виброускорения. Интегральной оценки – нормируются коректоване значение виброскорости или виброускорения, измеренное специальными фильтрами или вычисленное по формулам. Дозы вибраций – в случае переменной вибрации нормируется ее суммарная величина.
Описание слайда:
Методы гигиенического анализа Частотный – нормируются средние квадратические значения виброскорости и виброускорения. Интегральной оценки – нормируются коректоване значение виброскорости или виброускорения, измеренное специальными фильтрами или вычисленное по формулам. Дозы вибраций – в случае переменной вибрации нормируется ее суммарная величина.

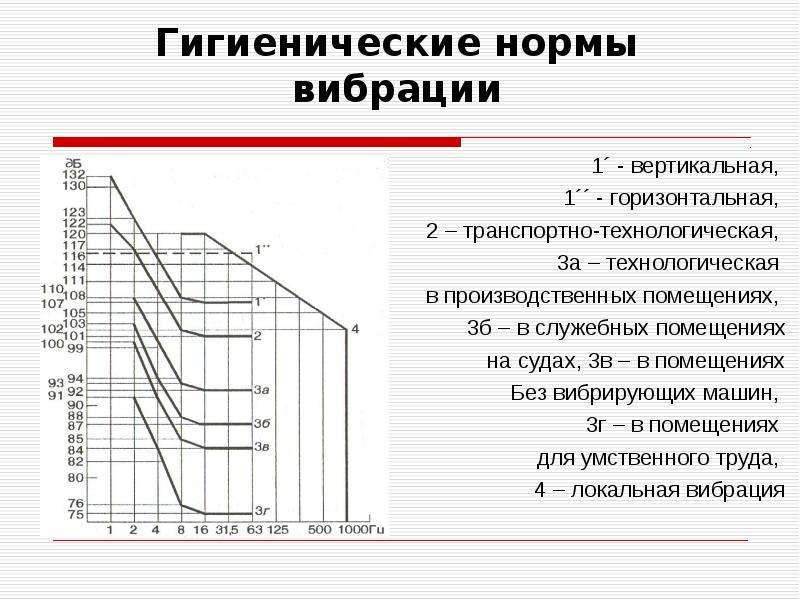

Слайд 12


Гигиенические нормы вибрации 1´ - вертикальная, 1´´ - горизонтальная, 2 – транспортно-технологическая, 3а – технологическая в производственных помещениях, 3б – в служебных помещениях на судах, 3в – в помещениях Без вибрирующих машин, 3г – в помещениях для умственного труда, 4 – локальная вибрация
Описание слайда:
Гигиенические нормы вибрации 1´ - вертикальная, 1´´ - горизонтальная, 2 – транспортно-технологическая, 3а – технологическая в производственных помещениях, 3б – в служебных помещениях на судах, 3в – в помещениях Без вибрирующих машин, 3г – в помещениях для умственного труда, 4 – локальная вибрация

Слайд 13


Нормирование времени действия вибраций Гигиенические нормы воздействия вибрации установлены для длительности 480 мин При превышении предельно допустимого уровня суммарное время действия должно быть меньше .
Описание слайда:
Нормирование времени действия вибраций Гигиенические нормы воздействия вибрации установлены для длительности 480 мин При превышении предельно допустимого уровня суммарное время действия должно быть меньше .

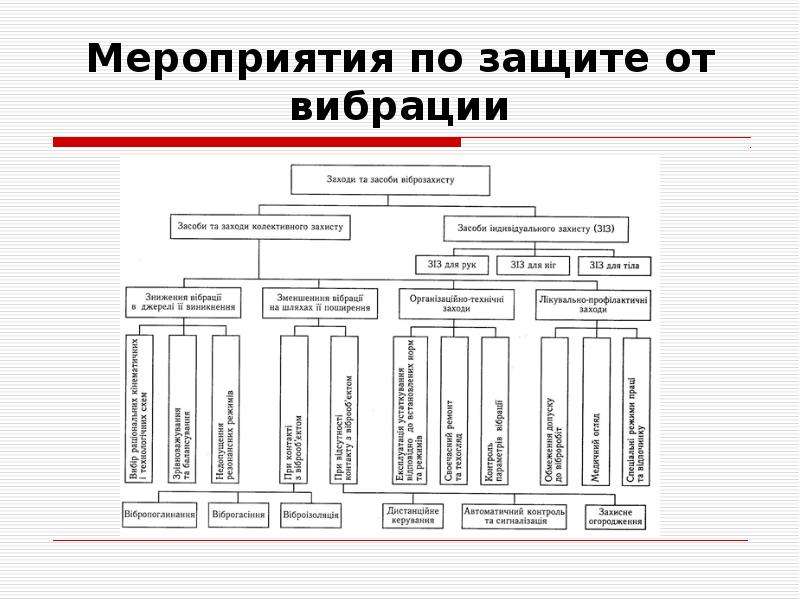

Слайд 14


Мероприятия по защите от вибрации
Описание слайда:
Мероприятия по защите от вибрации

Слайд 15


Виброизоляция Принцип действия – ослабляет передачу колебаний от источника возникновения на конструкцию за счет установки упругих элементов. Виброизоляторы (упругие элементы) – стальные пружины, прокладки из резины, пружинно-пластмассовые пневморезиновые конструкции.
Описание слайда:
Виброизоляция Принцип действия – ослабляет передачу колебаний от источника возникновения на конструкцию за счет установки упругих элементов. Виброизоляторы (упругие элементы) – стальные пружины, прокладки из резины, пружинно-пластмассовые пневморезиновые конструкции.

Слайд 16


Виброизоляторы а – принципиальная схема виброизолятора, б – расчетная схема, в – черенок виброизолированный
Описание слайда:
Виброизоляторы а – принципиальная схема виброизолятора, б – расчетная схема, в – черенок виброизолированный

Слайд 17


Типы виброизоляционных амортизаторов а – ребристая резина; б – пружинный амортизатор, запресованный в резиновую массу; в – пружинно-резиновый амортизатор
Описание слайда:
Типы виброизоляционных амортизаторов а – ребристая резина; б – пружинный амортизатор, запресованный в резиновую массу; в – пружинно-резиновый амортизатор

Слайд 18


Вибропоглощение Принцип действия – ослабляется передача колебаний от источника возникновения на конструкцию за счет нанесения на вибрирующую поверхность слоя упруго-вязких материалов, за счет чего энергия колебаний переходит в тепло. В качестве вибропоглотителей используют резины, мастики и пластики.
Описание слайда:
Вибропоглощение Принцип действия – ослабляется передача колебаний от источника возникновения на конструкцию за счет нанесения на вибрирующую поверхность слоя упруго-вязких материалов, за счет чего энергия колебаний переходит в тепло. В качестве вибропоглотителей используют резины, мастики и пластики.

Слайд 19


Виброгашение Осуществляется путем установки вибрирующего оборудования на жесткие массивные виброгасящие фундаменты или железобетонные плиты.  По их периметру устанавливают акустический шов, заполненный легкими упругими материалами и предназначен для ликвидации передачи колебаний от фундамента к строительным конструкциям .
Описание слайда:
Виброгашение Осуществляется путем установки вибрирующего оборудования на жесткие массивные виброгасящие фундаменты или железобетонные плиты.  По их периметру устанавливают акустический шов, заполненный легкими упругими материалами и предназначен для ликвидации передачи колебаний от фундамента к строительным конструкциям .

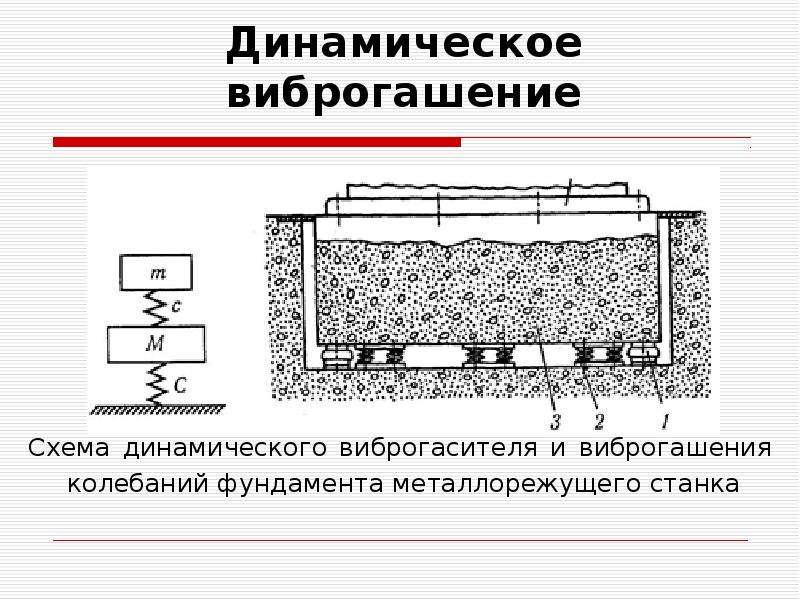

Слайд 20


Динамическое виброгашение Схема динамического виброгасителя и виброгашения колебаний фундамента металлорежущего станка
Описание слайда:
Динамическое виброгашение Схема динамического виброгасителя и виброгашения колебаний фундамента металлорежущего станка

Слайд 21


Средства индивидуальной защиты Предназначены для защиты от действия вибраций отдельного работника. Делятся на: -средства для ног – специальная обувь и наколенники; -средства для рук – рукавицы, прокладки и налокотники; -средства для туловища – пояса и специальные костюмы.
Описание слайда:
Средства индивидуальной защиты Предназначены для защиты от действия вибраций отдельного работника. Делятся на: -средства для ног – специальная обувь и наколенники; -средства для рук – рукавицы, прокладки и налокотники; -средства для туловища – пояса и специальные костюмы.

Слайд 22


Измерение вибраций Виброметры – измерительные приборы, преобразующие кинетическую энергию вибраций в электрический сигнал. В качестве датчиков в виброметрах используются емкостные, индукционные и пьезоэлектрические преобразователи вибро-перемещений, виброскоростей и виброускорений.
Описание слайда:
Измерение вибраций Виброметры – измерительные приборы, преобразующие кинетическую энергию вибраций в электрический сигнал. В качестве датчиков в виброметрах используются емкостные, индукционные и пьезоэлектрические преобразователи вибро-перемещений, виброскоростей и виброускорений.

Слайд 23


Виброметр ВК-5
Описание слайда:
Виброметр ВК-5
