Слайд 1

Описание слайда:

Волгоградский государственный технический университет Химико-технологический факультет Кафедра «Процессы и аппараты химических производств» Вибрационное устройство для выпуска связных, липких и слеживающихся материалов Автор: студент Тарасов А.А., студент Пархоменко А.С. (МАП-450) Научный руководитель: проф., д.т.н. Голованчиков А.Б., ассистент Прохоренко Н.А.

Слайд 2

Описание слайда:

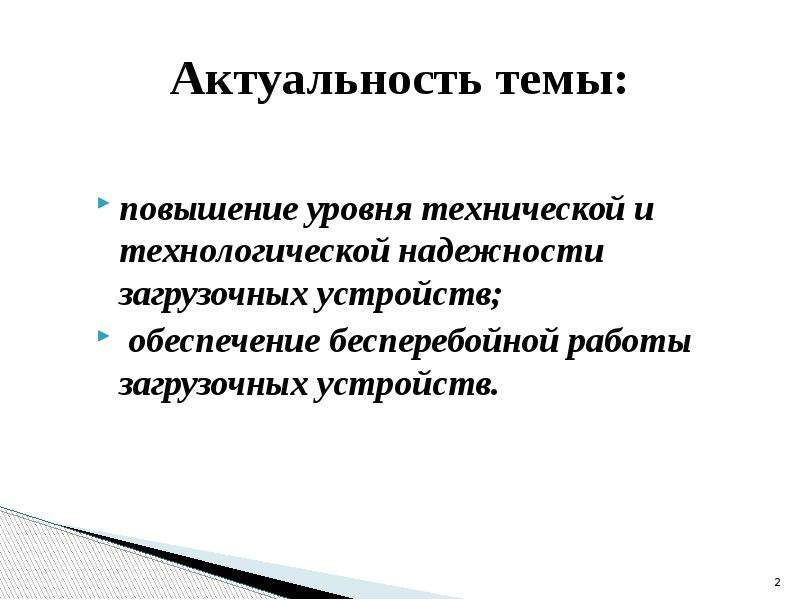

Актуальность темы: повышение уровня технической и технологической надежности загрузочных устройств; обеспечение бесперебойной работы загрузочных устройств.

Слайд 3

Описание слайда:

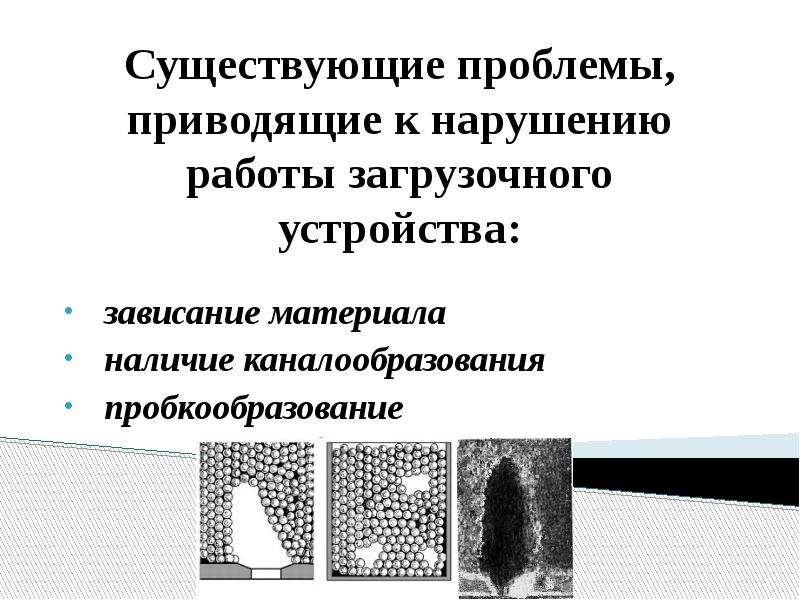

Существующие проблемы, приводящие к нарушению работы загрузочного устройства: зависание материала наличие каналообразования пробкообразование

Слайд 4

Описание слайда:

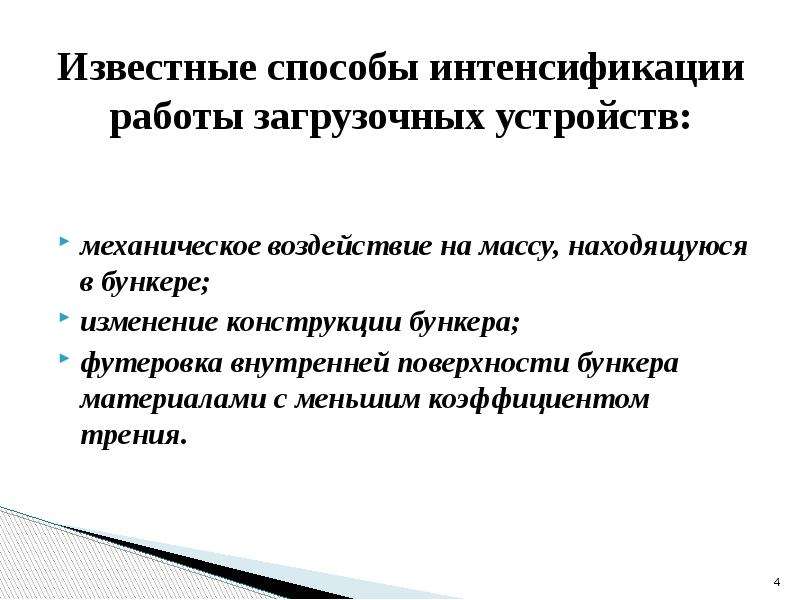

Известные способы интенсификации работы загрузочных устройств: механическое воздействие на массу, находящуюся в бункере; изменение конструкции бункера; футеровка внутренней поверхности бункера материалами с меньшим коэффициентом трения.

Слайд 5

Описание слайда:

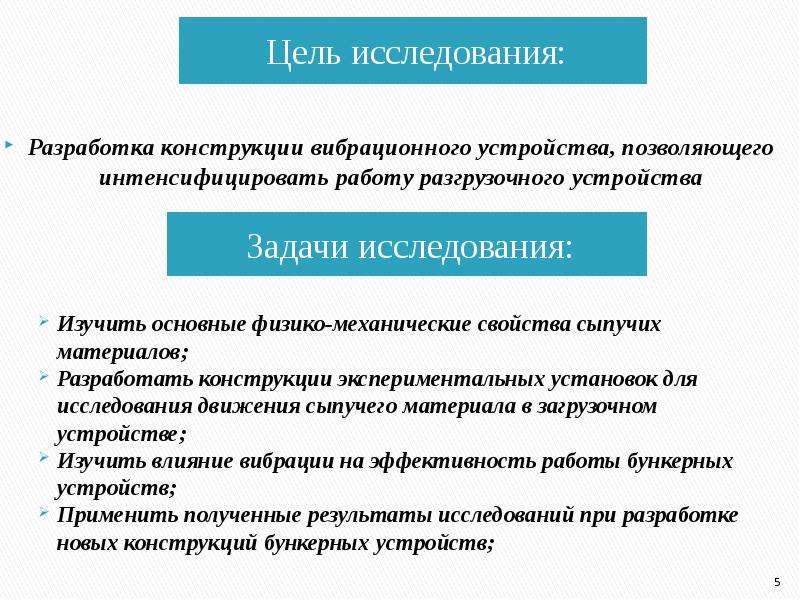

Цель исследования: Цель исследования:

Слайд 6

Описание слайда:

Основные физико-механические свойства сыпучих материалов

Слайд 7

Описание слайда:

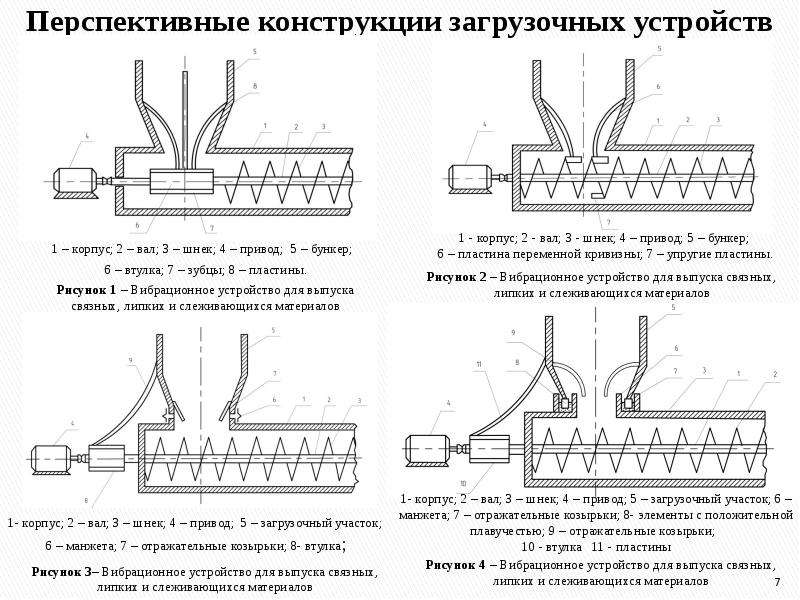

Перспективные конструкции загрузочных устройств 1 – корпус; 2 – вал; 3 – шнек; 4 – привод; 5 – бункер; 6 – втулка; 7 – зубцы; 8 – пластины. Рисунок 1 – Вибрационное устройство для выпуска связных, липких и слеживающихся материалов

Слайд 8

Описание слайда:

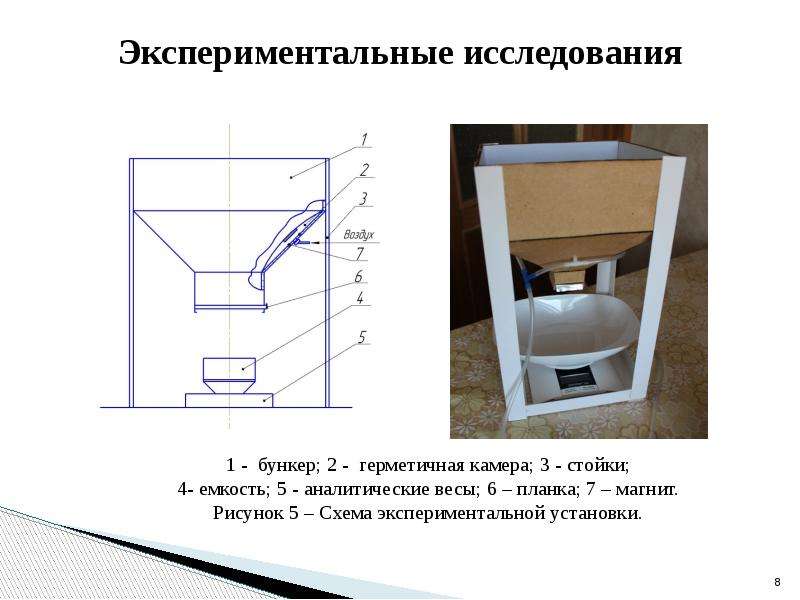

Экспериментальные исследования

Слайд 9

Описание слайда:

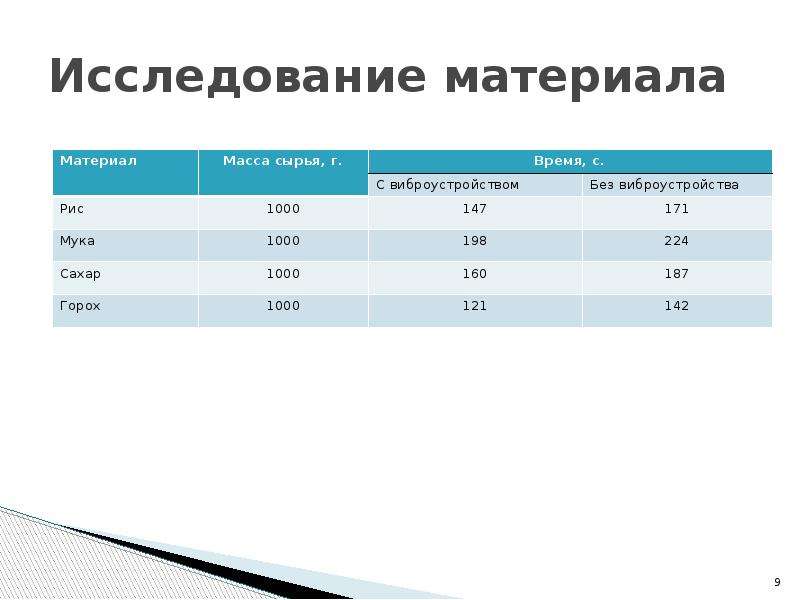

Исследование материала

Слайд 10

Описание слайда:

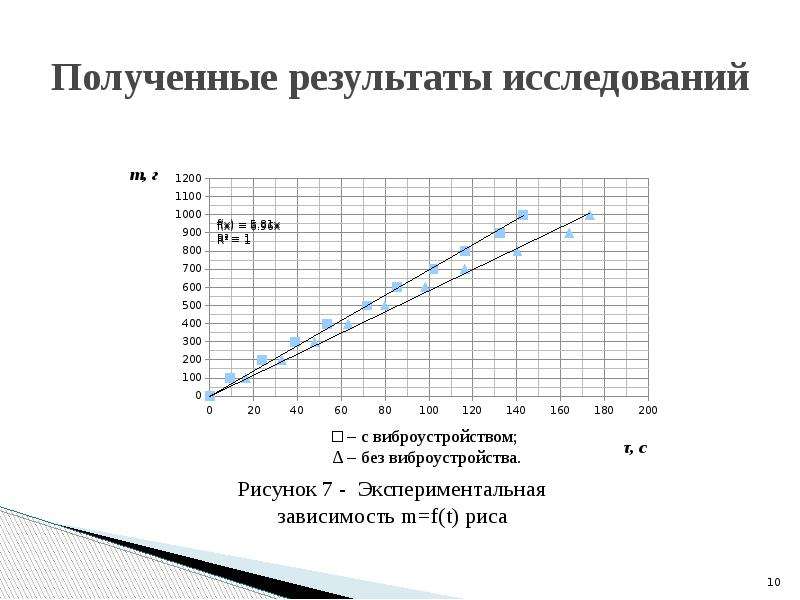

Полученные результаты исследований

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Разработан патент на п.м. вибрационного устройства 1 – корпус, 2 – вал, 3 – шнек, 4 –загрузочный участок, 5 –упругий эластичный орган, 6 – упругий рабочий орган переменной кривизны, 7 – магнит, 8 – патрубок для подачи воздуха, 9 – центробежный насос, 10 – золотник. Рисунок 8 - Вибрационное устройство для выпуска связных, липких и слеживающихся материалов
