Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Вибух газо- та пароповітряних сумішей на відкритому просторі та в приміщенні. Доклад-сообщение содержит 46 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Розділ IІI. РОЗВИТОК ПРОЦЕСУ ГОРІННЯ Тема 8. ГОРІННЯ РІДИН Лекція 10 ВИБУХ ГАЗО- та ПАРОПОВІТРЯНИХ СУМІШЕЙ НА ВІДКРИТОМУ ПРОСТОРІ ТА В ПРИМІЩЕННІ

Слайд 2

Описание слайда:

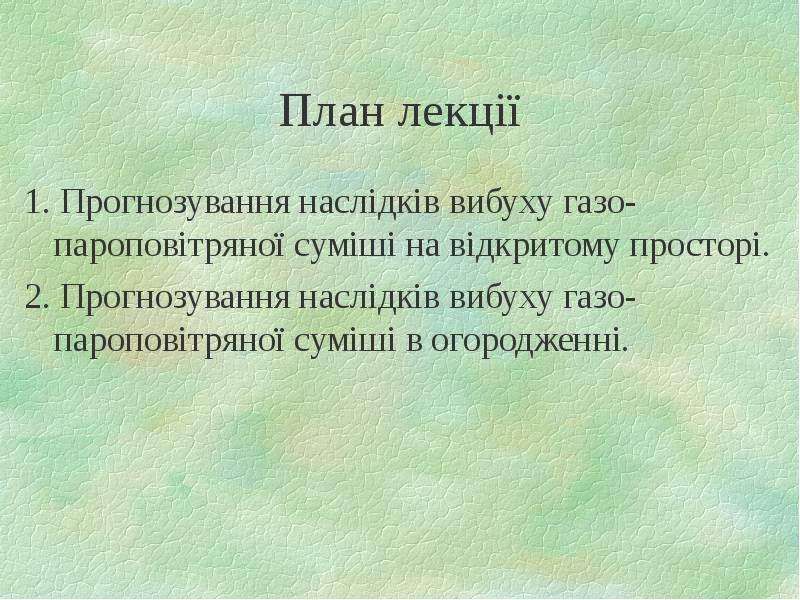

План лекції 1. Прогнозування наслідків вибуху газо- пароповітряної суміші на відкритому просторі. 2. Прогнозування наслідків вибуху газо- пароповітряної суміші в огородженні.

Слайд 3

Описание слайда:

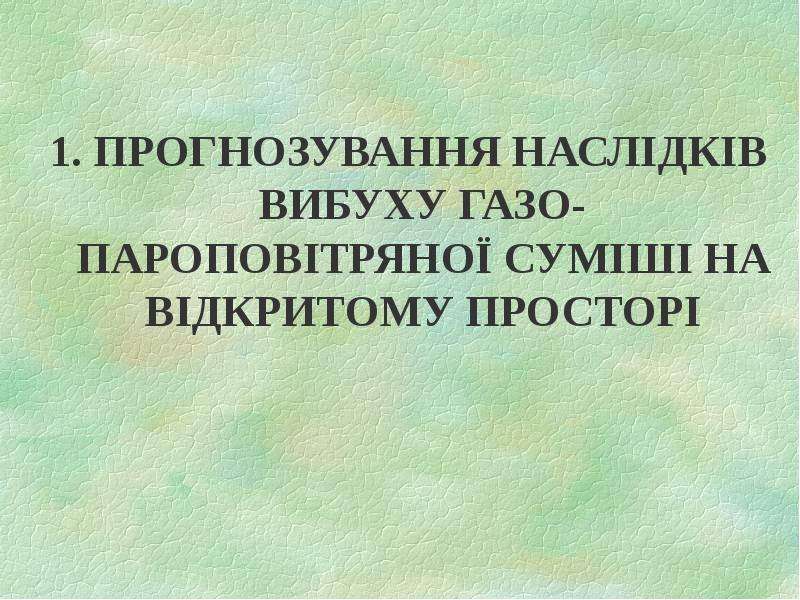

1. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ НА ВІДКРИТОМУ ПРОСТОРІ 1. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ НА ВІДКРИТОМУ ПРОСТОРІ

Слайд 4

Описание слайда:

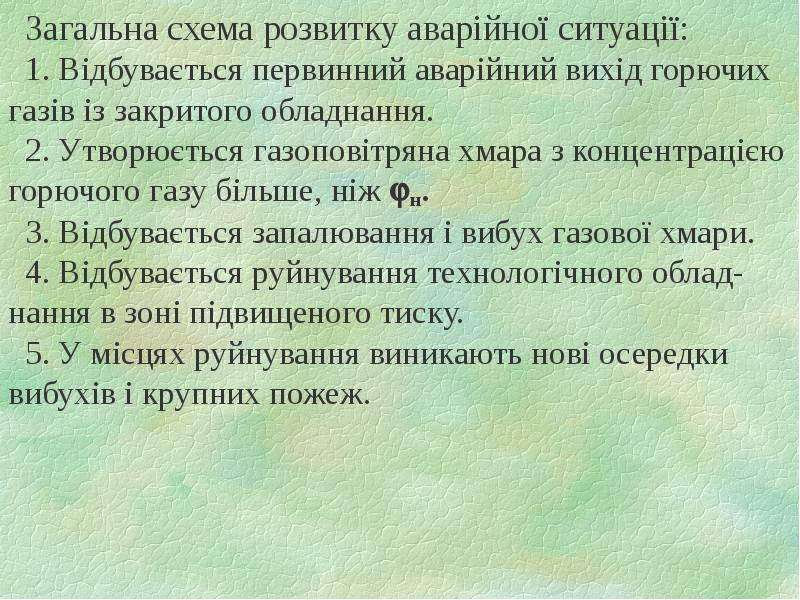

Загальна схема розвитку аварійної ситуації: Загальна схема розвитку аварійної ситуації: 1. Відбувається первинний аварійний вихід горючих газів із закритого обладнання. 2. Утворюється газоповітряна хмара з концентрацією горючого газу більше, ніж н. 3. Відбувається запалювання і вибух газової хмари. 4. Відбувається руйнування технологічного облад-нання в зоні підвищеного тиску. 5. У місцях руйнування виникають нові осередки вибухів і крупних пожеж.

Слайд 5

Описание слайда:

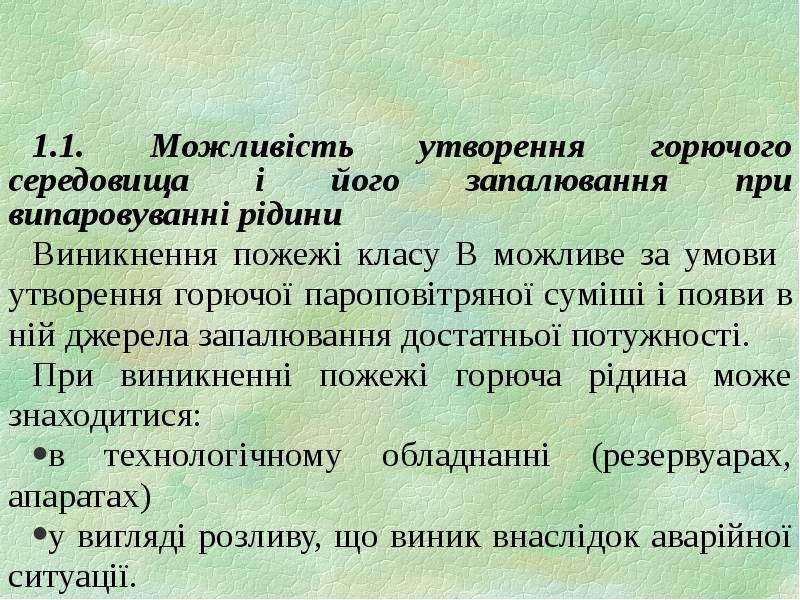

1.1. Можливість утворення горючого середовища і його запалювання при випаровуванні рідини 1.1. Можливість утворення горючого середовища і його запалювання при випаровуванні рідини Виникнення пожежі класу В можливе за умови утворення горючої пароповітряної суміші і появи в ній джерела запалювання достатньої потужності. При виникненні пожежі горюча рідина може знаходитися: в технологічному обладнанні (резервуарах, апаратах) у вигляді розливу, що виник внаслідок аварійної ситуації.

Слайд 6

Описание слайда:

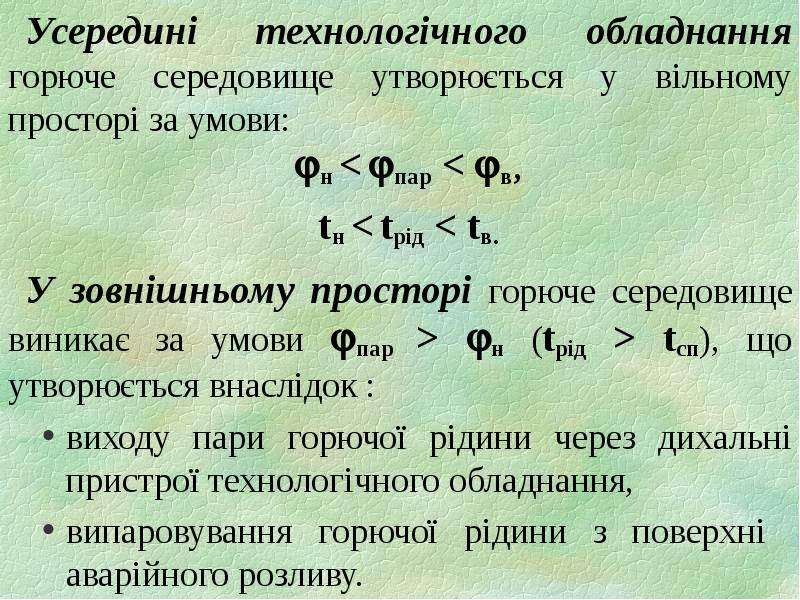

Усередині технологічного обладнання горюче середовище утворюється у вільному просторі за умови: Усередині технологічного обладнання горюче середовище утворюється у вільному просторі за умови: н < пар < в, tн < tрід < tв. У зовнішньому просторі горюче середовище виникає за умови пар > н (tрід > tсп), що утворюється внаслідок : виходу пари горючої рідини через дихальні пристрої технологічного обладнання, випаровування горючої рідини з поверхні аварійного розливу.

Слайд 7

Описание слайда:

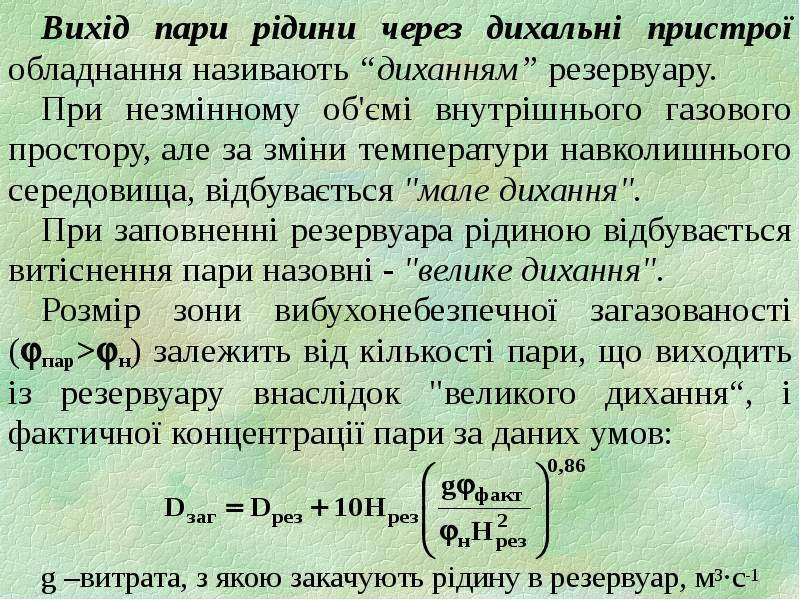

Вихід пари рідини через дихальні пристрої обладнання називають “диханням” резервуару. Вихід пари рідини через дихальні пристрої обладнання називають “диханням” резервуару. При незмінному об'ємі внутрішнього газового простору, але за зміни температури навколишнього середовища, відбувається "мале дихання". При заповненні резервуара рідиною відбувається витіснення пари назовні - "велике дихання". Розмір зони вибухонебезпечної загазованості (пар>н) залежить від кількості пари, що виходить із резервуару внаслідок "великого дихання“, і фактичної концентрації пари за даних умов: g –витрата, з якою закачують рідину в резервуар, м3·с-1

Слайд 8

Описание слайда:

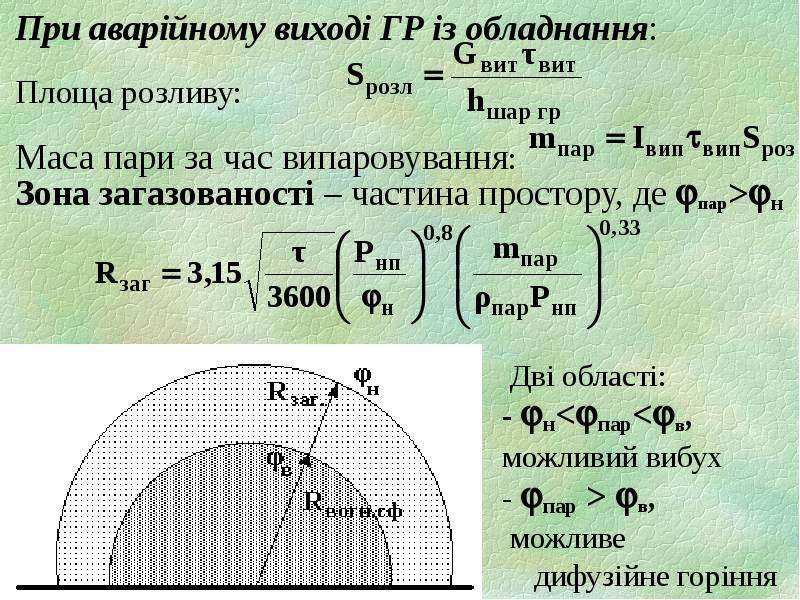

При аварійному виході ГР із обладнання: При аварійному виході ГР із обладнання: Площа розливу: Маса пари за час випаровування: Зона загазованості – частина простору, де пар>н Дві області: - н

Слайд 9

Описание слайда:

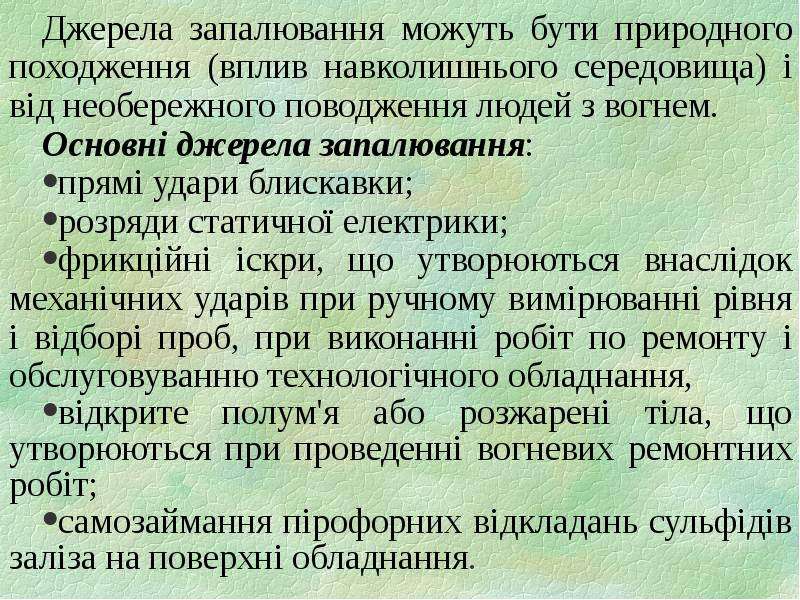

Джерела запалювання можуть бути природного походження (вплив навколишнього середовища) і від необережного поводження людей з вогнем. Джерела запалювання можуть бути природного походження (вплив навколишнього середовища) і від необережного поводження людей з вогнем. Основні джерела запалювання: прямі удари блискавки; розряди статичної електрики; фрикційні іскри, що утворюються внаслідок механічних ударів при ручному вимірюванні рівня і відборі проб, при виконанні робіт по ремонту і обслуговуванню технологічного обладнання, відкрите полум'я або розжарені тіла, що утворюються при проведенні вогневих ремонтних робіт; самозаймання пірофорних відкладань сульфідів заліза на поверхні обладнання.

Слайд 10

Описание слайда:

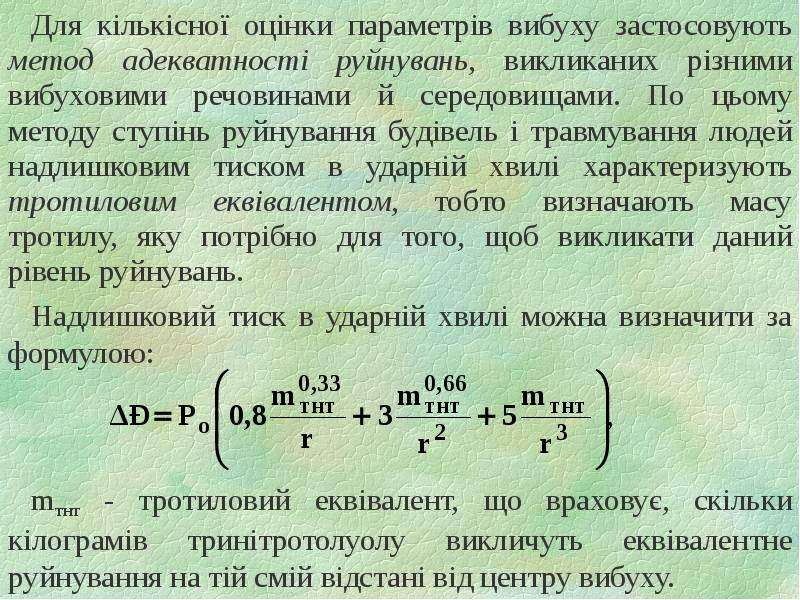

Для кількісної оцінки параметрів вибуху застосовують метод адекватності руйнувань, викликаних різними вибуховими речовинами й середовищами. По цьому методу ступінь руйнування будівель і травмування людей надлишковим тиском в ударній хвилі характеризують тротиловим еквівалентом, тобто визначають масу тротилу, яку потрібно для того, щоб викликати даний рівень руйнувань. Для кількісної оцінки параметрів вибуху застосовують метод адекватності руйнувань, викликаних різними вибуховими речовинами й середовищами. По цьому методу ступінь руйнування будівель і травмування людей надлишковим тиском в ударній хвилі характеризують тротиловим еквівалентом, тобто визначають масу тротилу, яку потрібно для того, щоб викликати даний рівень руйнувань. Надлишковий тиск в ударній хвилі можна визначити за формулою: mтнт - тротиловий еквівалент, що враховує, скільки кілограмів тринітротолуолу викличуть еквівалентне руйнування на тій смій відстані від центру вибуху.

Слайд 11

Описание слайда:

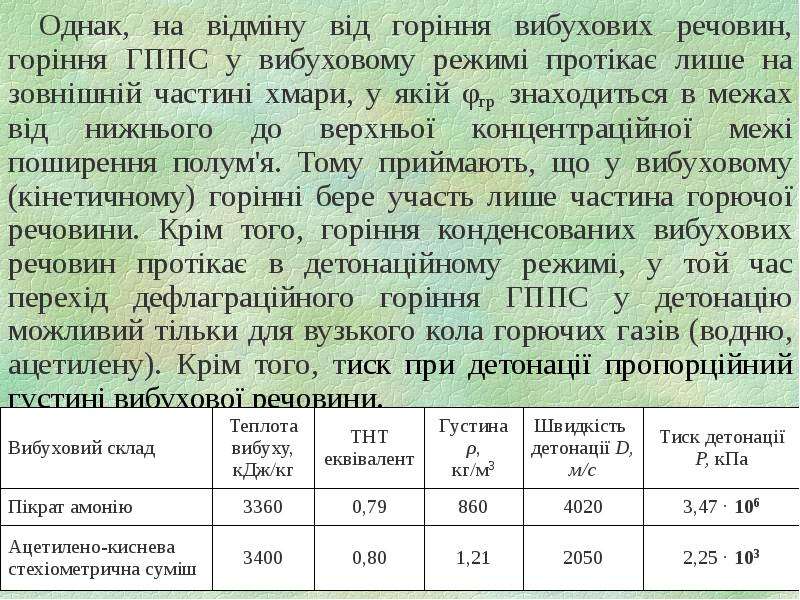

Однак, на відміну від горіння вибухових речовин, горіння ГППС у вибуховому режимі протікає лише на зовнішній частині хмари, у якій φгр знаходиться в межах від нижнього до верхньої концентраційної межі поширення полум'я. Тому приймають, що у вибуховому (кінетичному) горінні бере участь лише частина горючої речовини. Крім того, горіння конденсованих вибухових речовин протікає в детонаційному режимі, у той час перехід дефлаграційного горіння ГППС у детонацію можливий тільки для вузького кола горючих газів (водню, ацетилену). Крім того, тиск при детонації пропорційний густині вибухової речовини. Однак, на відміну від горіння вибухових речовин, горіння ГППС у вибуховому режимі протікає лише на зовнішній частині хмари, у якій φгр знаходиться в межах від нижнього до верхньої концентраційної межі поширення полум'я. Тому приймають, що у вибуховому (кінетичному) горінні бере участь лише частина горючої речовини. Крім того, горіння конденсованих вибухових речовин протікає в детонаційному режимі, у той час перехід дефлаграційного горіння ГППС у детонацію можливий тільки для вузького кола горючих газів (водню, ацетилену). Крім того, тиск при детонації пропорційний густині вибухової речовини.

Слайд 12

Описание слайда:

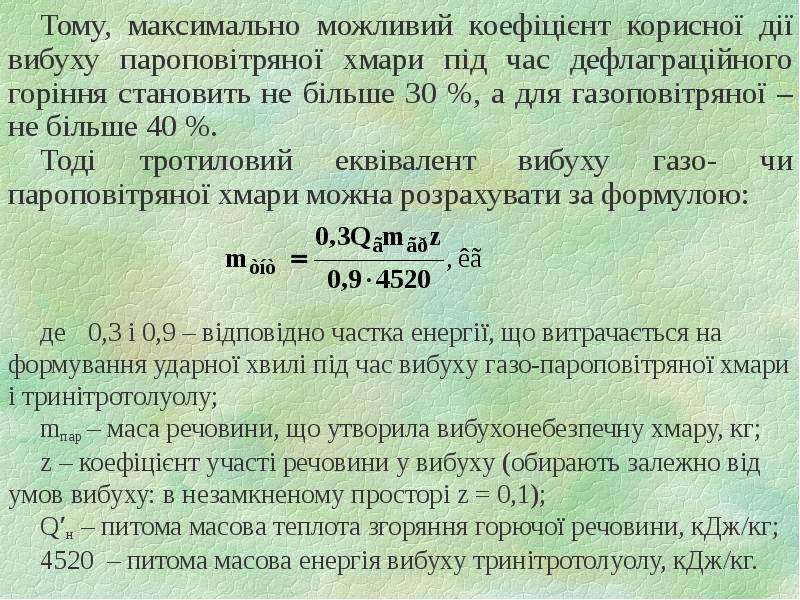

Тому, максимально можливий коефіцієнт корисної дії вибуху пароповітряної хмари під час дефлаграційного горіння становить не більше 30 %, а для газоповітряної – не більше 40 %. Тому, максимально можливий коефіцієнт корисної дії вибуху пароповітряної хмари під час дефлаграційного горіння становить не більше 30 %, а для газоповітряної – не більше 40 %. Тоді тротиловий еквівалент вибуху газо- чи пароповітряної хмари можна розрахувати за формулою: де 0,3 і 0,9 – відповідно частка енергії, що витрачається на формування ударної хвилі під час вибуху газо-пароповітряної хмари і тринітротолуолу; mпар – маса речовини, що утворила вибухонебезпечну хмару, кг; z – коефіцієнт участі речовини у вибуху (обирають залежно від умов вибуху: в незамкненому просторі z = 0,1); Q′н – питома масова теплота згоряння горючої речовини, кДж/кг; 4520 – питома масова енергія вибуху тринітротолуолу, кДж/кг.

Слайд 13

Описание слайда:

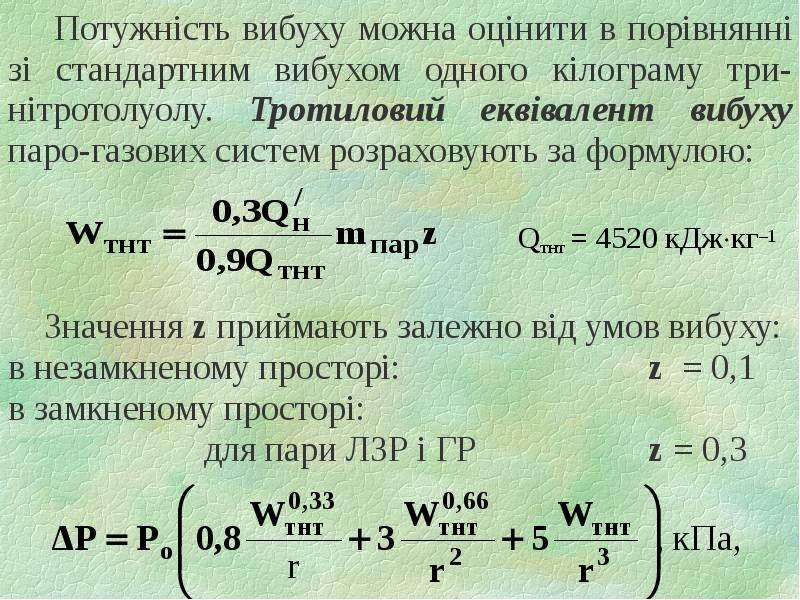

Потужність вибуху можна оцінити в порівнянні зі стандартним вибухом одного кілограму три-нітротолуолу. Тротиловий еквівалент вибуху паро-газових систем розраховують за формулою: Потужність вибуху можна оцінити в порівнянні зі стандартним вибухом одного кілограму три-нітротолуолу. Тротиловий еквівалент вибуху паро-газових систем розраховують за формулою: Qтнт = 4520 кДжкг–1 Значення z приймають залежно від умов вибуху: в незамкненому просторі: z = 0,1 в замкненому просторі: для пари ЛЗР і ГР z = 0,3

Слайд 14

Описание слайда:

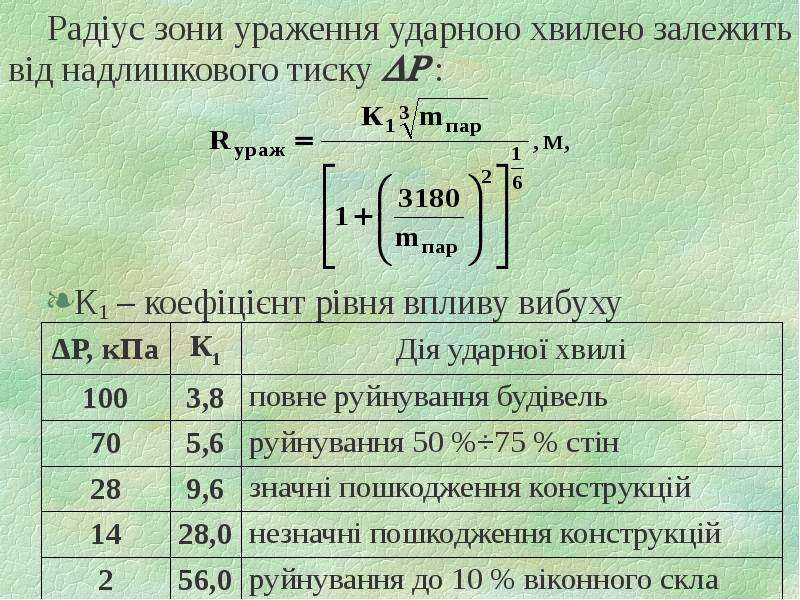

Радіус зони ураження ударною хвилею залежить від надлишкового тиску  : Радіус зони ураження ударною хвилею залежить від надлишкового тиску  : К1 – коефіцієнт рівня впливу вибуху

Слайд 15

Описание слайда:

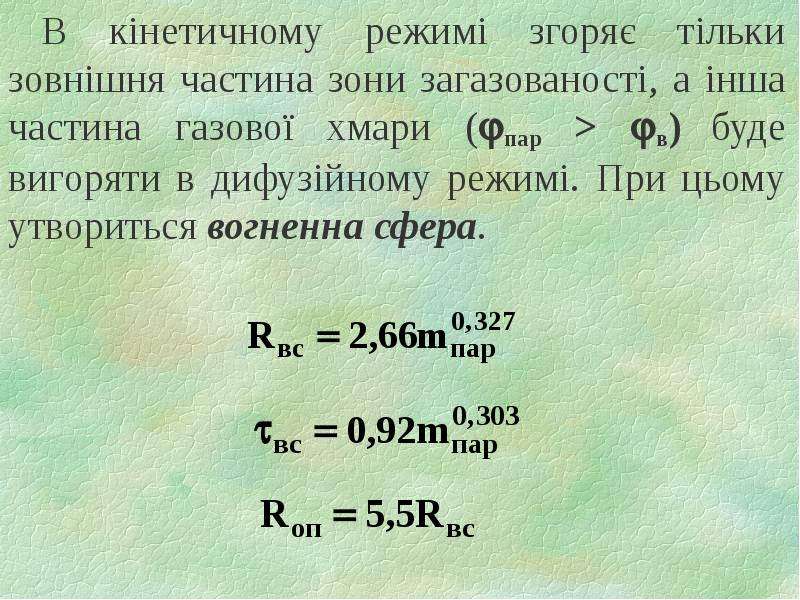

В кінетичному режимі згоряє тільки зовнішня частина зони загазованості, а інша частина газової хмари (пар > в) буде вигоряти в дифузійному режимі. При цьому утвориться вогненна сфера. В кінетичному режимі згоряє тільки зовнішня частина зони загазованості, а інша частина газової хмари (пар > в) буде вигоряти в дифузійному режимі. При цьому утвориться вогненна сфера.

Слайд 16

Описание слайда:

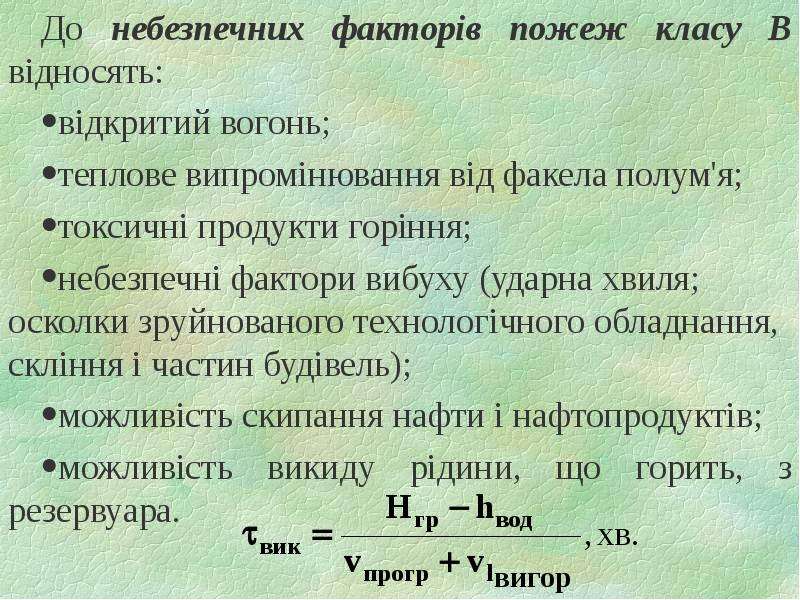

До небезпечних факторів пожеж класу В відносять: До небезпечних факторів пожеж класу В відносять: відкритий вогонь; теплове випромінювання від факела полум'я; токсичні продукти горіння; небезпечні фактори вибуху (ударна хвиля; осколки зруйнованого технологічного обладнання, скління і частин будівель); можливість скипання нафти і нафтопродуктів; можливість викиду рідини, що горить, з резервуара.

Слайд 17

Описание слайда:

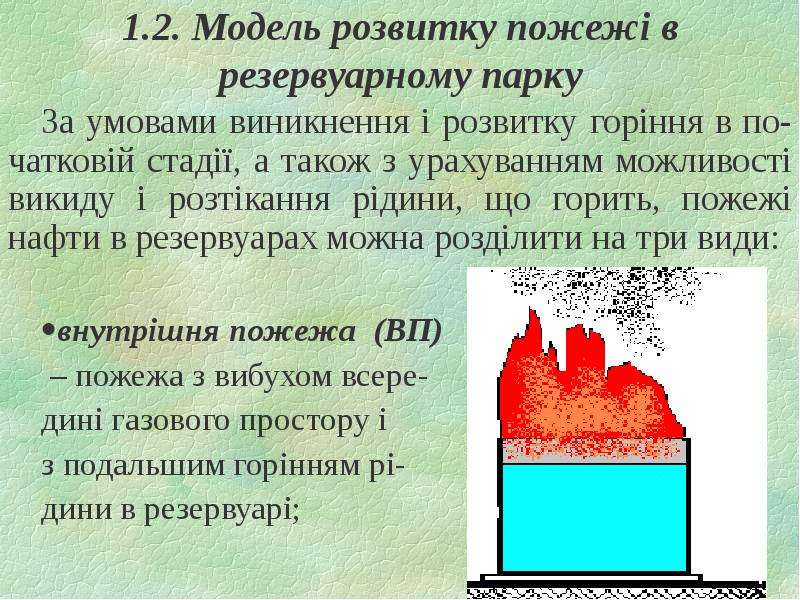

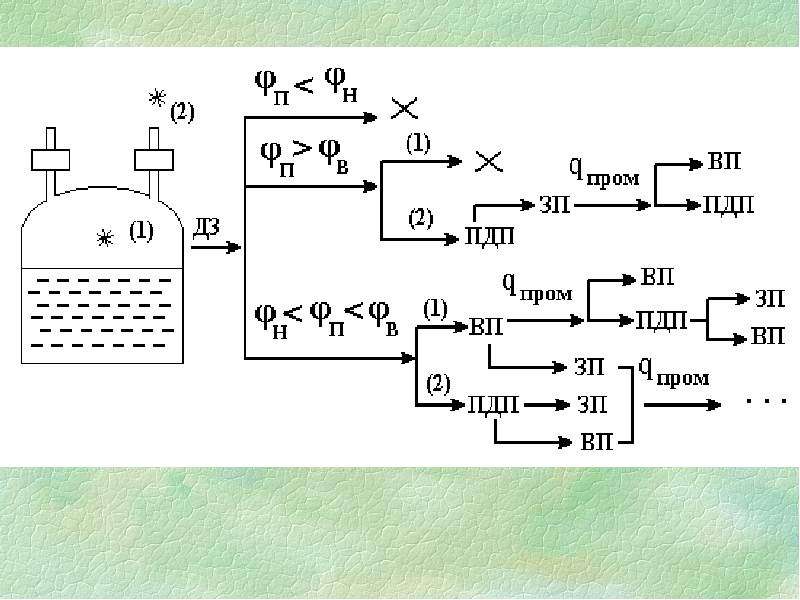

1.2. Модель розвитку пожежі в резервуарному парку За умовами виникнення і розвитку горіння в по-чатковій стадії, а також з урахуванням можливості викиду і розтікання рідини, що горить, пожежі нафти в резервуарах можна розділити на три види: внутрішня пожежа (ВП) – пожежа з вибухом всере- дині газового простору і з подальшим горінням рі- дини в резервуарі;

Слайд 18

Описание слайда:

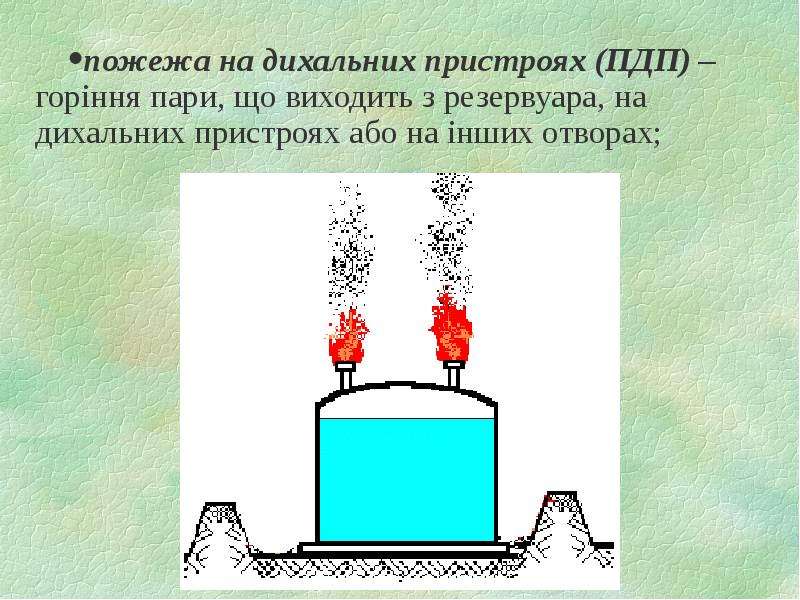

пожежа на дихальних пристроях (ПДП) – горіння пари, що виходить з резервуара, на дихальних пристроях або на інших отворах; пожежа на дихальних пристроях (ПДП) – горіння пари, що виходить з резервуара, на дихальних пристроях або на інших отворах;

Слайд 19

Описание слайда:

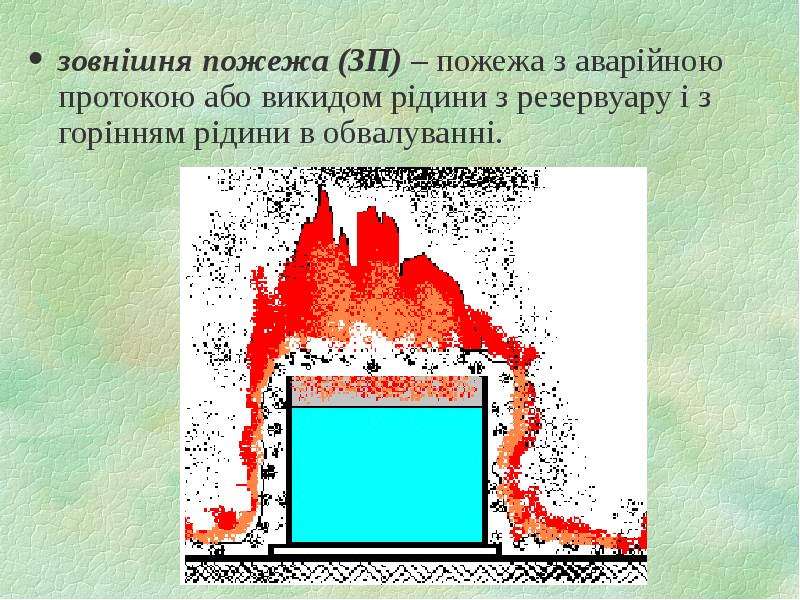

зовнішня пожежа (ЗП) – пожежа з аварійною протокою або викидом рідини з резервуару і з горінням рідини в обвалуванні. зовнішня пожежа (ЗП) – пожежа з аварійною протокою або викидом рідини з резервуару і з горінням рідини в обвалуванні.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

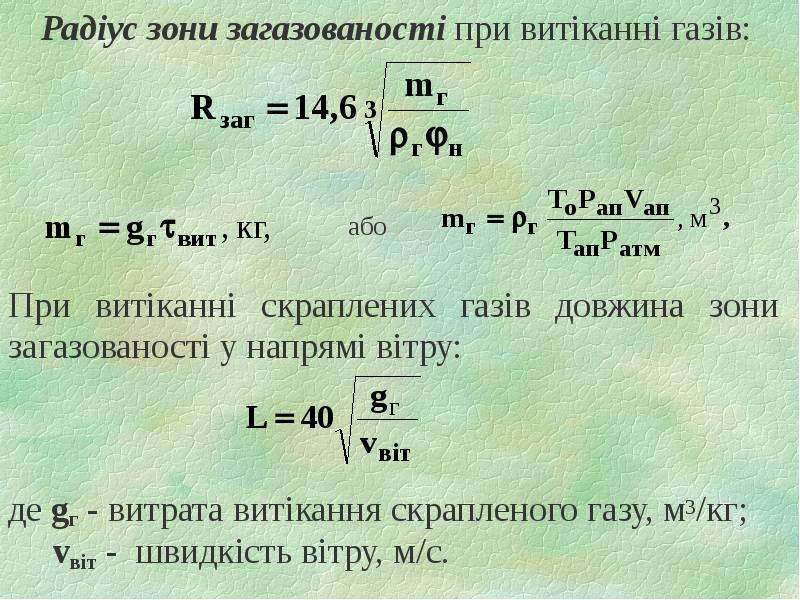

Радіус зони загазованості при витіканні газів: Радіус зони загазованості при витіканні газів: або При витіканні скраплених газів довжина зони загазованості у напрямі вітру: де gг - витрата витікання скрапленого газу, м3/кг; vвіт - швидкість вітру, м/с.

Слайд 22

Описание слайда:

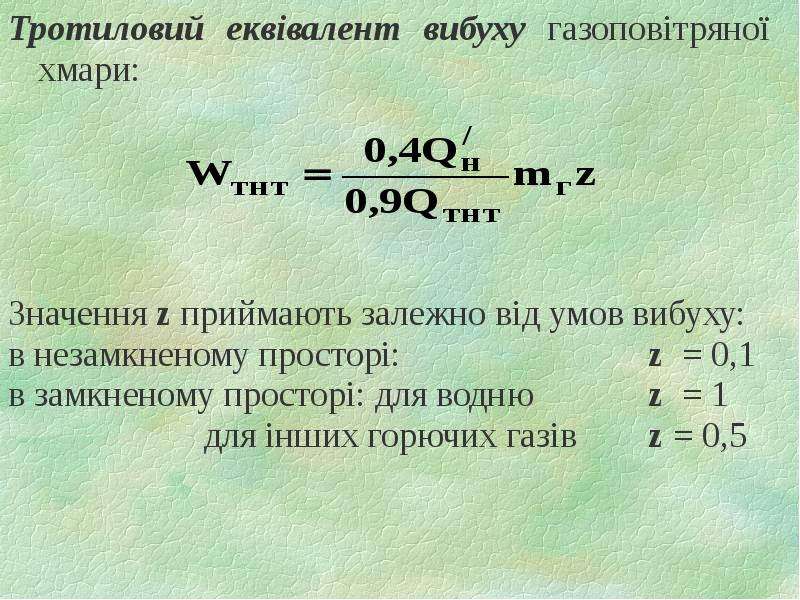

Тротиловий еквівалент вибуху газоповітряної хмари: Тротиловий еквівалент вибуху газоповітряної хмари: Значення z приймають залежно від умов вибуху: в незамкненому просторі: z = 0,1 в замкненому просторі: для водню z = 1 для інших горючих газів z = 0,5

Слайд 23

Описание слайда:

2. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ НА ВІДКРИТОМУ ПРОСТОРІ 2. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ НА ВІДКРИТОМУ ПРОСТОРІ

Слайд 24

Описание слайда:

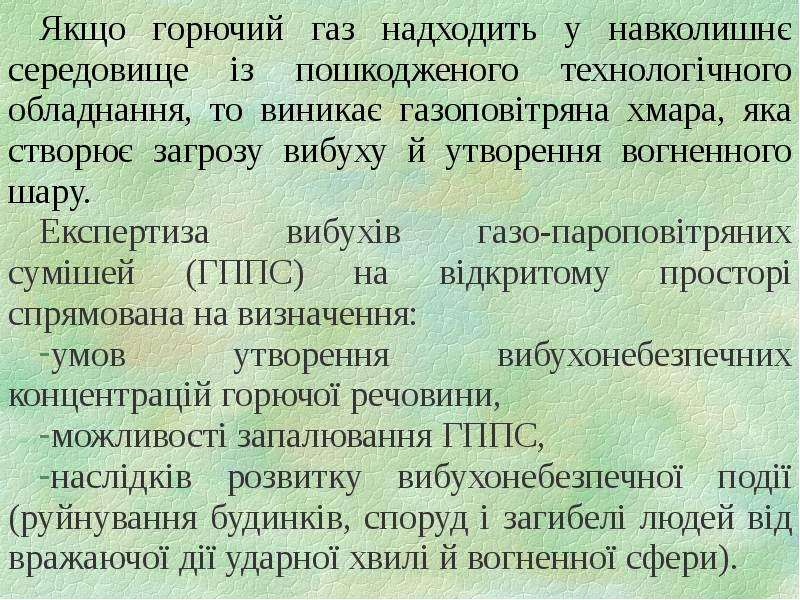

Якщо горючий газ надходить у навколишнє середовище із пошкодженого технологічного обладнання, то виникає газоповітряна хмара, яка створює загрозу вибуху й утворення вогненного шару. Якщо горючий газ надходить у навколишнє середовище із пошкодженого технологічного обладнання, то виникає газоповітряна хмара, яка створює загрозу вибуху й утворення вогненного шару. Експертиза вибухів газо-пароповітряних сумішей (ГППС) на відкритому просторі спрямована на визначення: умов утворення вибухонебезпечних концентрацій горючої речовини, можливості запалювання ГППС, наслідків розвитку вибухонебезпечної події (руйнування будинків, споруд і загибелі людей від вражаючої дії ударної хвилі й вогненної сфери).

Слайд 25

Описание слайда:

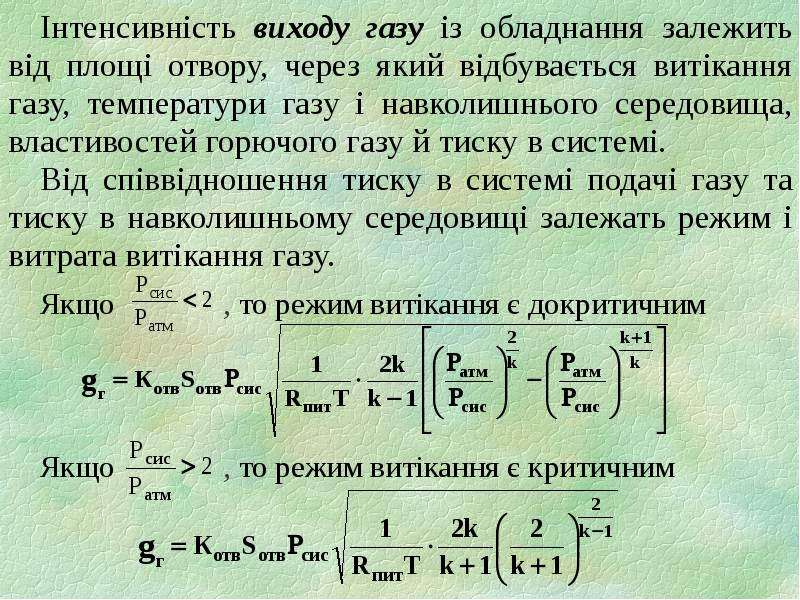

Інтенсивність виходу газу із обладнання залежить від площі отвору, через який відбувається витікання газу, температури газу і навколишнього середовища, властивостей горючого газу й тиску в системі. Інтенсивність виходу газу із обладнання залежить від площі отвору, через який відбувається витікання газу, температури газу і навколишнього середовища, властивостей горючого газу й тиску в системі. Від співвідношення тиску в системі подачі газу та тиску в навколишньому середовищі залежать режим і витрата витікання газу. Якщо , то режим витікання є докритичним Якщо , то режим витікання є критичним

Слайд 26

Описание слайда:

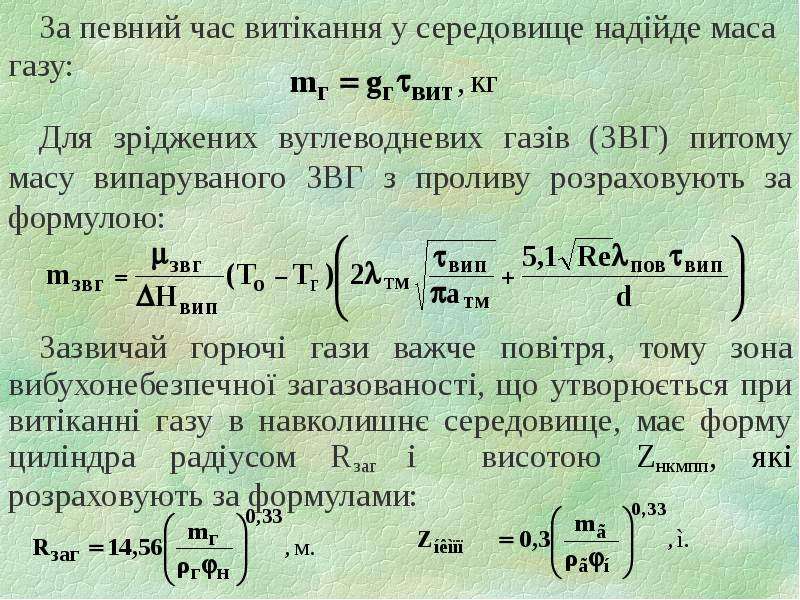

За певний час витікання у середовище надійде маса газу: За певний час витікання у середовище надійде маса газу: Для зріджених вуглеводневих газів (ЗВГ) питому масу випаруваного ЗВГ з проливу розраховують за формулою: Зазвичай горючі гази важче повітря, тому зона вибухонебезпечної загазованості, що утворюється при витіканні газу в навколишнє середовище, має форму циліндра радіусом Rзаг і висотою Zнкмпп, які розраховують за формулами:

Слайд 27

Описание слайда:

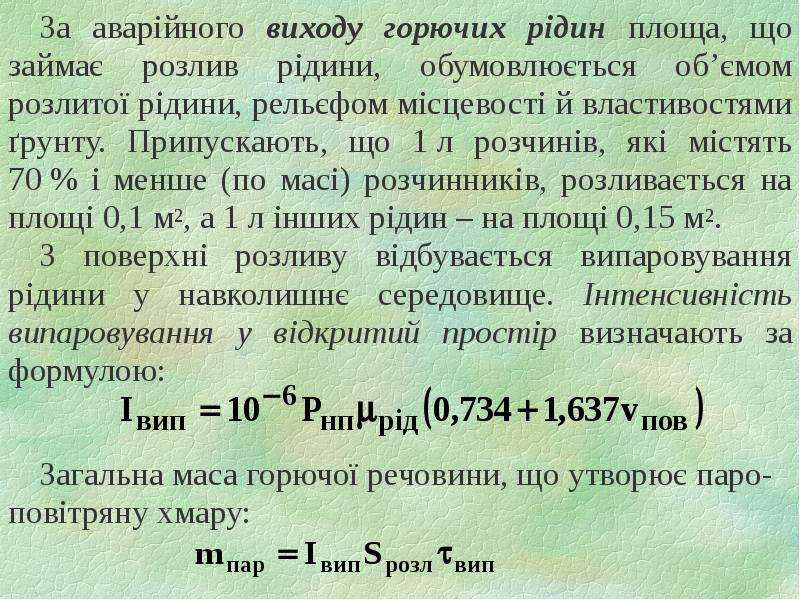

За аварійного виходу горючих рідин площа, що займає розлив рідини, обумовлюється об’ємом розлитої рідини, рельєфом місцевості й властивостями ґрунту. Припускають, що 1 л розчинів, які містять 70 % і менше (по масі) розчинників, розливається на площі 0,1 м2, а 1 л інших рідин – на площі 0,15 м2. За аварійного виходу горючих рідин площа, що займає розлив рідини, обумовлюється об’ємом розлитої рідини, рельєфом місцевості й властивостями ґрунту. Припускають, що 1 л розчинів, які містять 70 % і менше (по масі) розчинників, розливається на площі 0,1 м2, а 1 л інших рідин – на площі 0,15 м2. З поверхні розливу відбувається випаровування рідини у навколишнє середовище. Інтенсивність випаровування у відкритий простір визначають за формулою: Загальна маса горючої речовини, що утворює паро-повітряну хмару:

Слайд 28

Описание слайда:

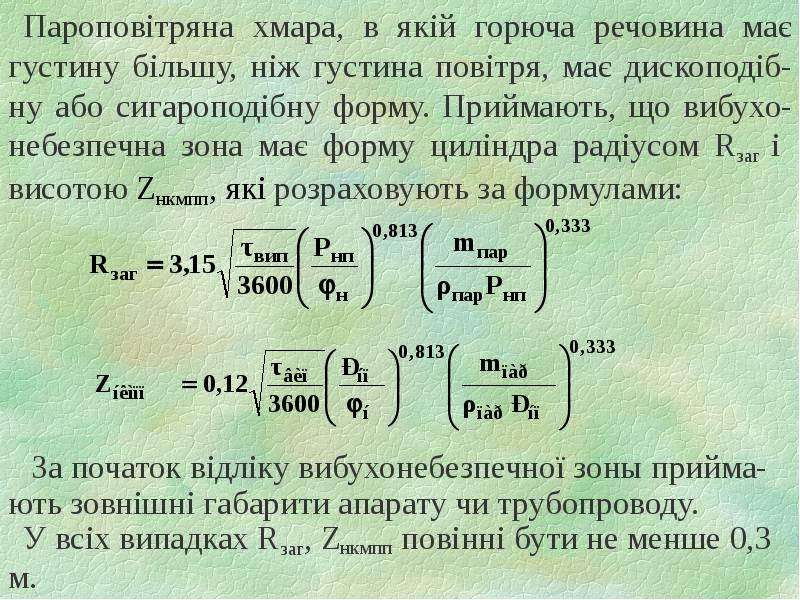

Пароповітряна хмара, в якій горюча речовина має густину більшу, ніж густина повітря, має дископодіб-ну або сигароподібну форму. Приймають, що вибухо-небезпечна зона має форму циліндра радіусом Rзаг і висотою Zнкмпп, які розраховують за формулами: Пароповітряна хмара, в якій горюча речовина має густину більшу, ніж густина повітря, має дископодіб-ну або сигароподібну форму. Приймають, що вибухо-небезпечна зона має форму циліндра радіусом Rзаг і висотою Zнкмпп, які розраховують за формулами: За початок відліку вибухонебезпечної зоны прийма-ють зовнішні габарити апарату чи трубопроводу. У всіх випадках Rзаг, Zнкмпп повінні бути не менше 0,3 м.

Слайд 29

Описание слайда:

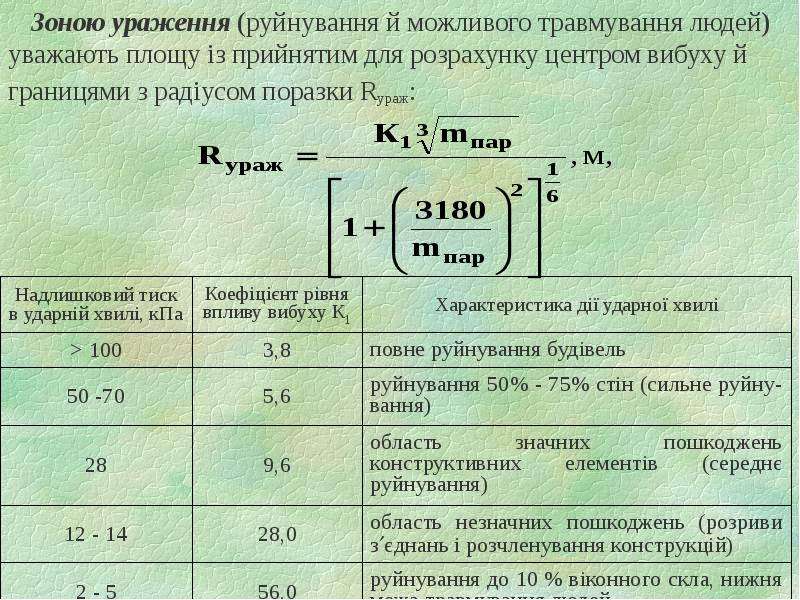

Зоною ураження (руйнування й можливого травмування людей) уважають площу із прийнятим для розрахунку центром вибуху й границями з радіусом поразки Rураж: Зоною ураження (руйнування й можливого травмування людей) уважають площу із прийнятим для розрахунку центром вибуху й границями з радіусом поразки Rураж:

Слайд 30

Описание слайда:

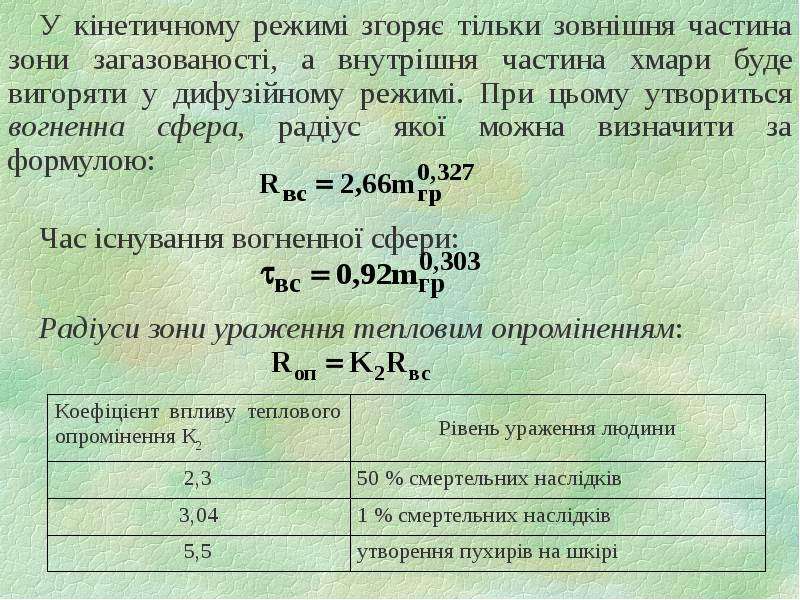

У кінетичному режимі згоряє тільки зовнішня частина зони загазованості, а внутрішня частина хмари буде вигоряти у дифузійному режимі. При цьому утвориться вогненна сфера, радіус якої можна визначити за формулою: У кінетичному режимі згоряє тільки зовнішня частина зони загазованості, а внутрішня частина хмари буде вигоряти у дифузійному режимі. При цьому утвориться вогненна сфера, радіус якої можна визначити за формулою: Час існування вогненної сфери: Радіуси зони ураження тепловим опроміненням:

Слайд 31

Описание слайда:

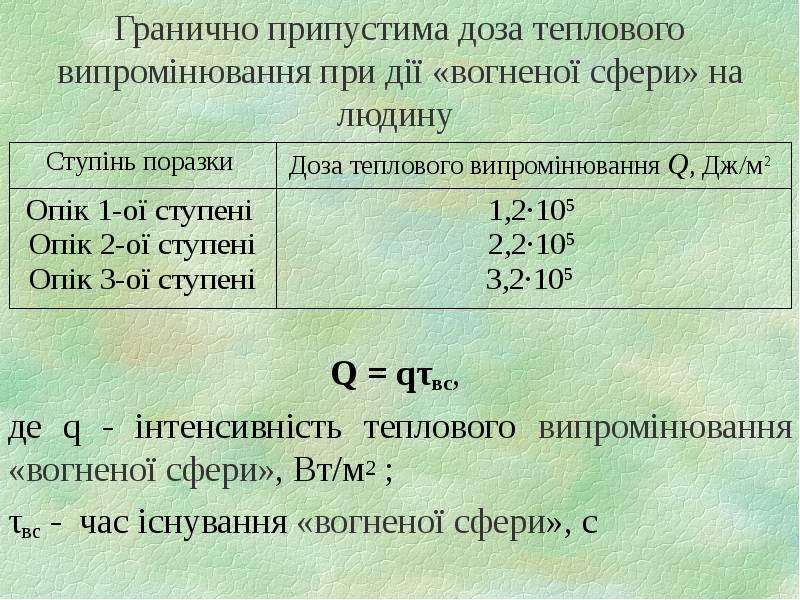

Гранично припустима доза теплового випромінювання при дії «вогненої сфери» на людину Гранично припустима доза теплового випромінювання при дії «вогненої сфери» на людину Q = qτвс, де q - інтенсивність теплового випромінювання «вогненої сфери», Вт/м2 ; τвс - час існування «вогненої сфери», с

Слайд 32

Описание слайда:

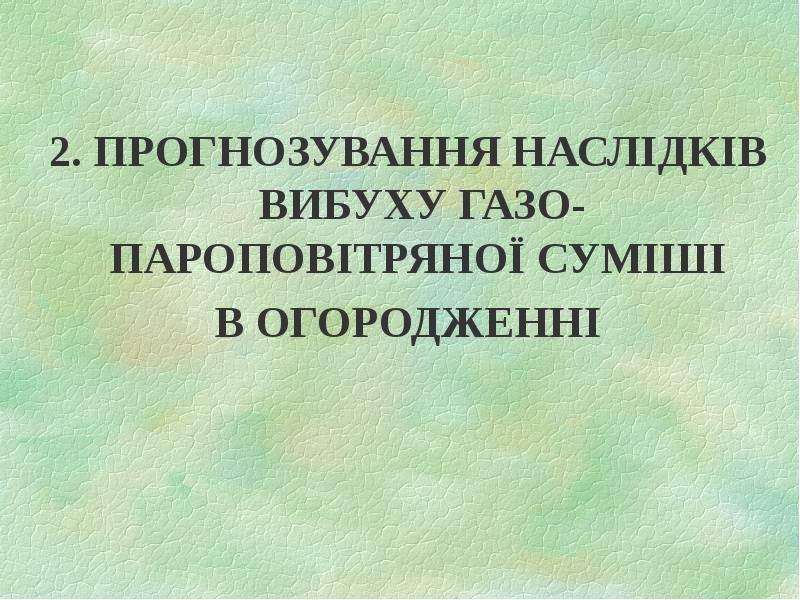

2. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ 2. ПРОГНОЗУВАННЯ НАСЛІДКІВ ВИБУХУ ГАЗО- ПАРОПОВІТРЯНОЇ СУМІШІ В ОГОРОДЖЕННІ

Слайд 33

Описание слайда:

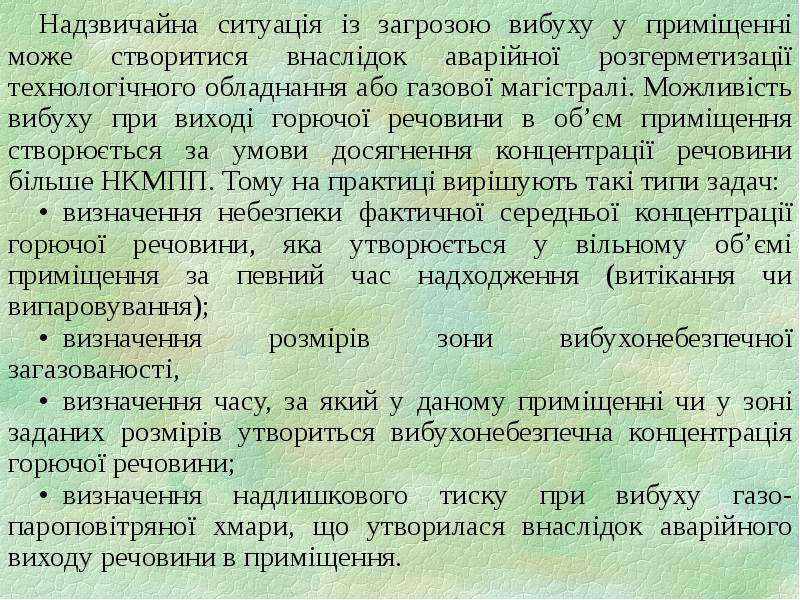

Надзвичайна ситуація із загрозою вибуху у приміщенні може створитися внаслідок аварійної розгерметизації технологічного обладнання або газової магістралі. Можливість вибуху при виході горючої речовини в об’єм приміщення створюється за умови досягнення концентрації речовини більше НКМПП. Тому на практиці вирішують такі типи задач: Надзвичайна ситуація із загрозою вибуху у приміщенні може створитися внаслідок аварійної розгерметизації технологічного обладнання або газової магістралі. Можливість вибуху при виході горючої речовини в об’єм приміщення створюється за умови досягнення концентрації речовини більше НКМПП. Тому на практиці вирішують такі типи задач: • визначення небезпеки фактичної середньої концентрації горючої речовини, яка утворюється у вільному об’ємі приміщення за певний час надходження (витікання чи випаровування); • визначення розмірів зони вибухонебезпечної загазованості, • визначення часу, за який у даному приміщенні чи у зоні заданих розмірів утвориться вибухонебезпечна концентрація горючої речовини; • визначення надлишкового тиску при вибуху газо-пароповітряної хмари, що утворилася внаслідок аварійного виходу речовини в приміщення.

Слайд 34

Описание слайда:

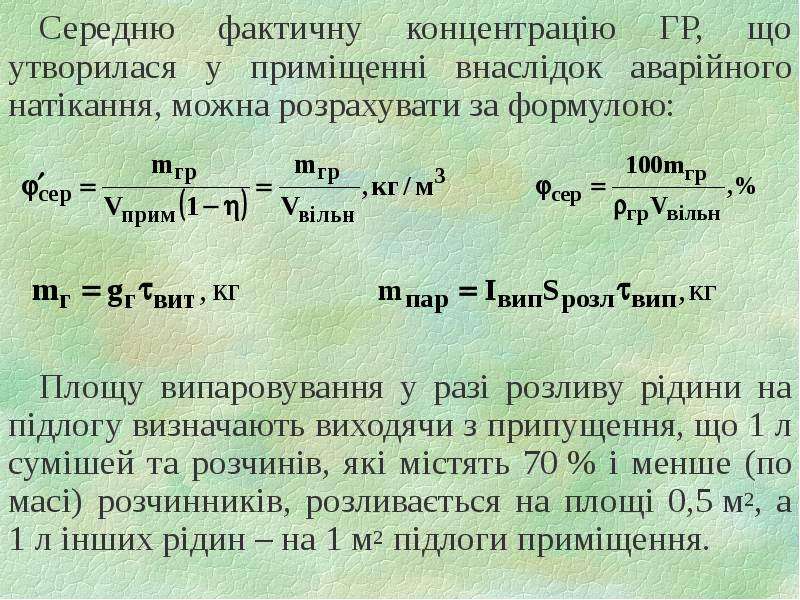

Середню фактичну концентрацію ГР, що утворилася у приміщенні внаслідок аварійного натікання, можна розрахувати за формулою: Середню фактичну концентрацію ГР, що утворилася у приміщенні внаслідок аварійного натікання, можна розрахувати за формулою: Площу випаровування у разі розливу рідини на підлогу визначають виходячи з припущення, що 1 л сумішей та розчинів, які містять 70 % і менше (по масі) розчинників, розливається на площі 0,5 м2, а 1 л інших рідин – на 1 м2 підлоги приміщення.

Слайд 35

Описание слайда:

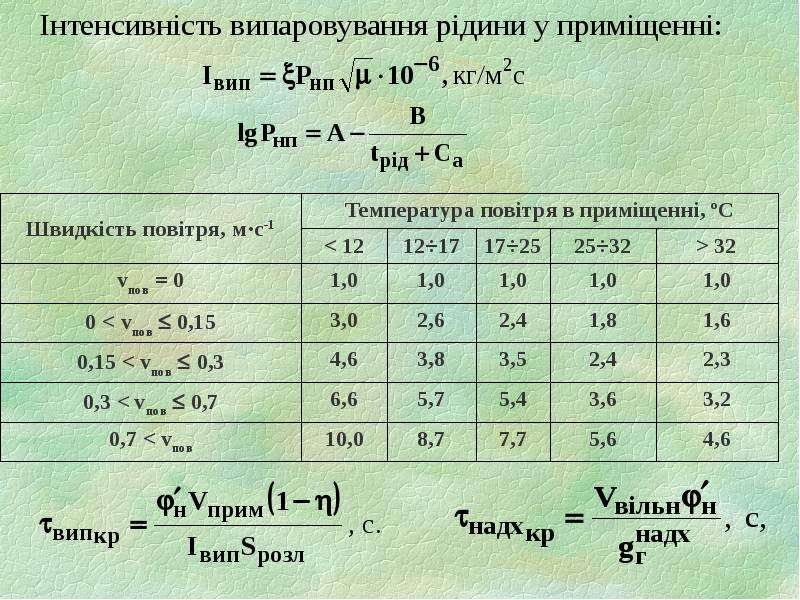

Інтенсивність випаровування рідини у приміщенні: Інтенсивність випаровування рідини у приміщенні:

Слайд 36

Описание слайда:

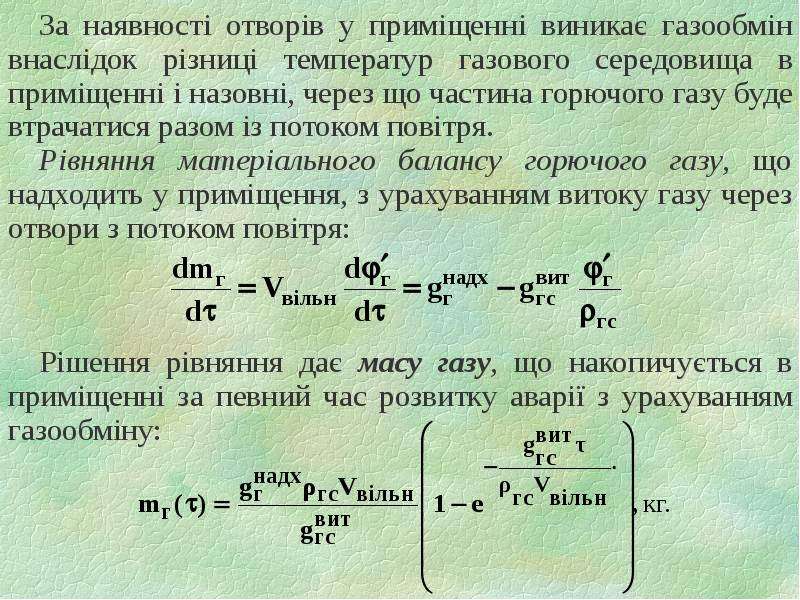

За наявності отворів у приміщенні виникає газообмін внаслідок різниці температур газового середовища в приміщенні і назовні, через що частина горючого газу буде втрачатися разом із потоком повітря. За наявності отворів у приміщенні виникає газообмін внаслідок різниці температур газового середовища в приміщенні і назовні, через що частина горючого газу буде втрачатися разом із потоком повітря. Рівняння матеріального балансу горючого газу, що надходить у приміщення, з урахуванням витоку газу через отвори з потоком повітря: Рішення рівняння дає масу газу, що накопичується в приміщенні за певний час розвитку аварії з урахуванням газообміну:

Слайд 37

Описание слайда:

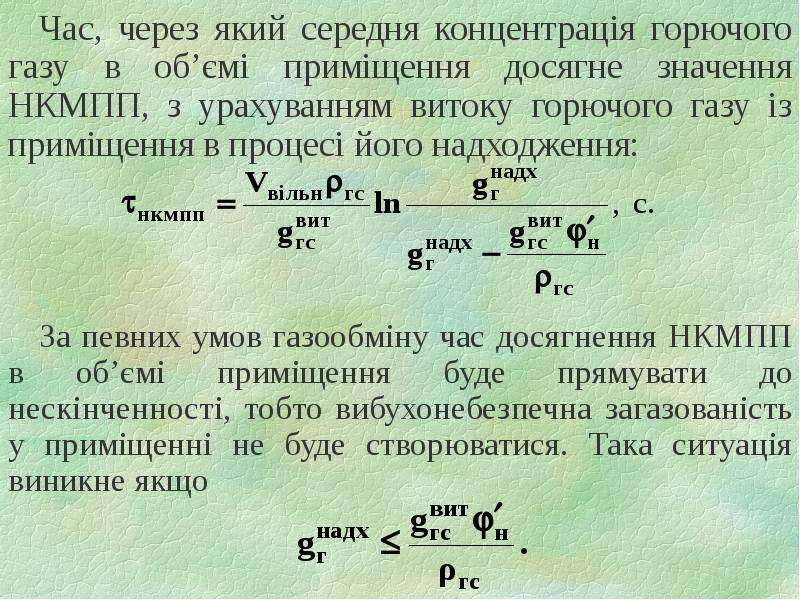

Час, через який середня концентрація горючого газу в об’ємі приміщення досягне значення НКМПП, з урахуванням витоку горючого газу із приміщення в процесі його надходження: Час, через який середня концентрація горючого газу в об’ємі приміщення досягне значення НКМПП, з урахуванням витоку горючого газу із приміщення в процесі його надходження: За певних умов газообміну час досягнення НКМПП в об’ємі приміщення буде прямувати до нескінченності, тобто вибухонебезпечна загазованість у приміщенні не буде створюватися. Така ситуація виникне якщо

Слайд 38

Описание слайда:

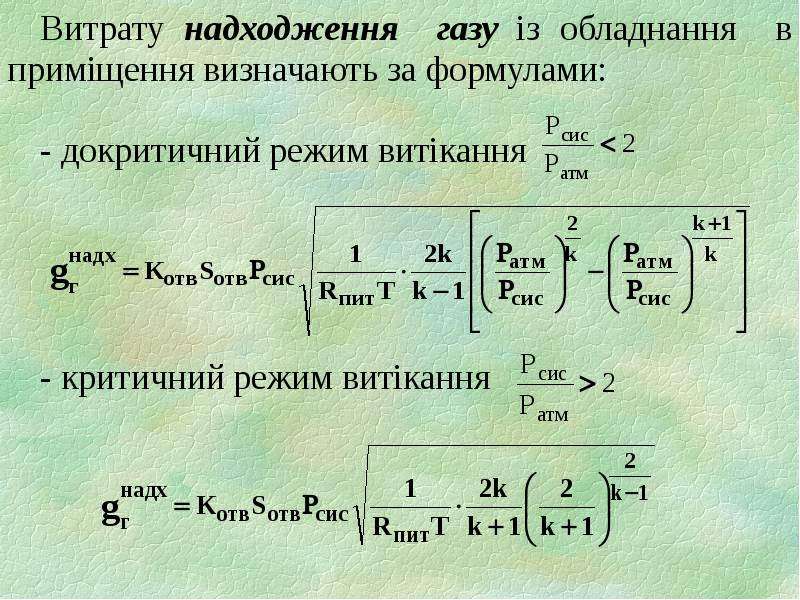

Витрату надходження газу із обладнання в приміщення визначають за формулами: Витрату надходження газу із обладнання в приміщення визначають за формулами: - докритичний режим витікання - критичний режим витікання

Слайд 39

Описание слайда:

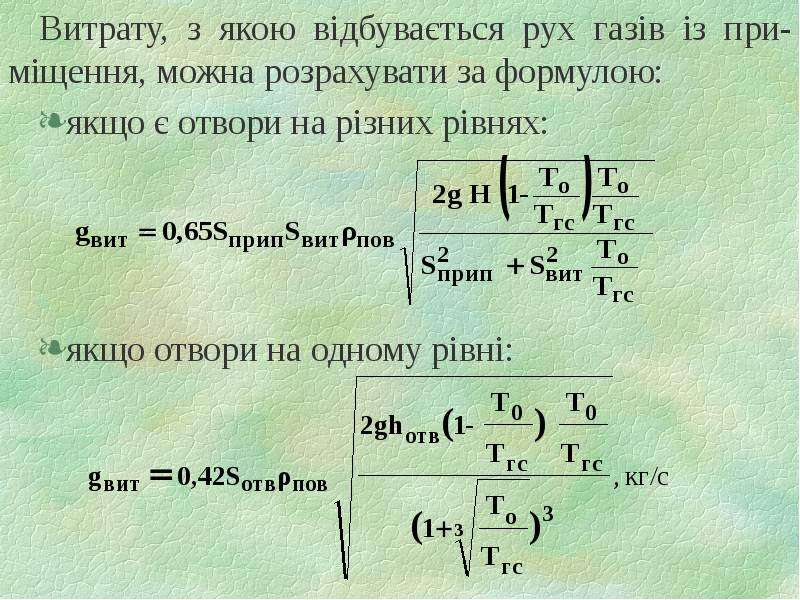

Витрату, з якою відбувається рух газів із при-міщення, можна розрахувати за формулою: Витрату, з якою відбувається рух газів із при-міщення, можна розрахувати за формулою: якщо є отвори на різних рівнях: якщо отвори на одному рівні:

Слайд 40

Описание слайда:

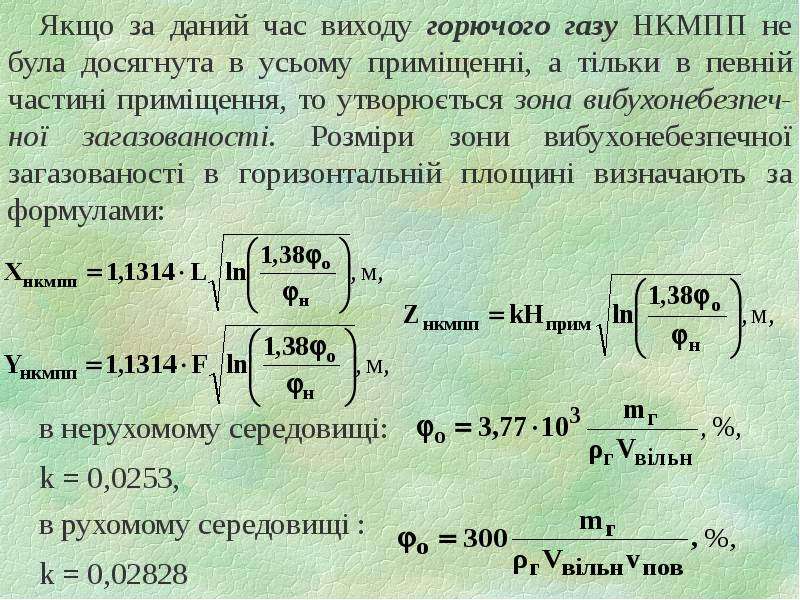

Якщо за даний час виходу горючого газу НКМПП не була досягнута в усьому приміщенні, а тільки в певній частині приміщення, то утворюється зона вибухонебезпеч-ної загазованості. Розміри зони вибухонебезпечної загазованості в горизонтальній площині визначають за формулами: Якщо за даний час виходу горючого газу НКМПП не була досягнута в усьому приміщенні, а тільки в певній частині приміщення, то утворюється зона вибухонебезпеч-ної загазованості. Розміри зони вибухонебезпечної загазованості в горизонтальній площині визначають за формулами: в нерухомому середовищі: k = 0,0253, в рухомому середовищі : k = 0,02828

Слайд 41

Описание слайда:

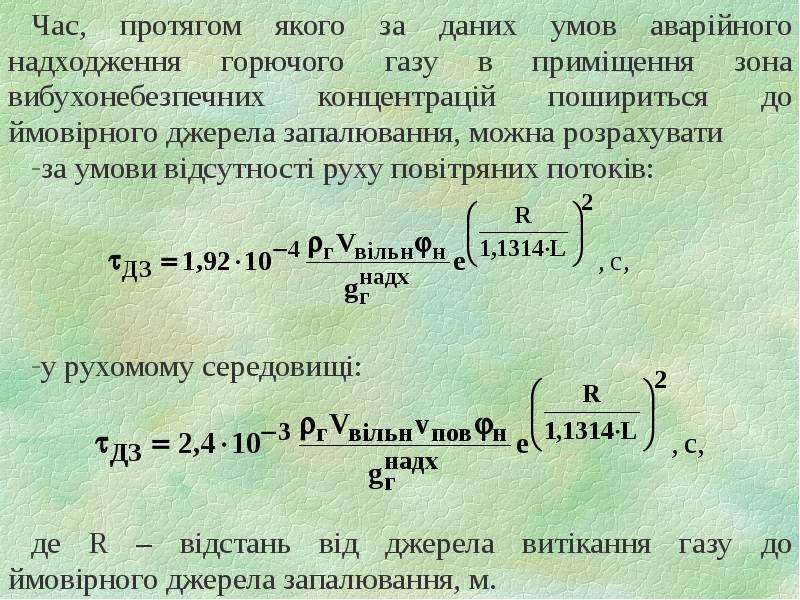

Час, протягом якого за даних умов аварійного надходження горючого газу в приміщення зона вибухонебезпечних концентрацій пошириться до ймовірного джерела запалювання, можна розрахувати Час, протягом якого за даних умов аварійного надходження горючого газу в приміщення зона вибухонебезпечних концентрацій пошириться до ймовірного джерела запалювання, можна розрахувати за умови відсутності руху повітряних потоків: у рухомому середовищі: де R – відстань від джерела витікання газу до ймовірного джерела запалювання, м.

Слайд 42

Описание слайда:

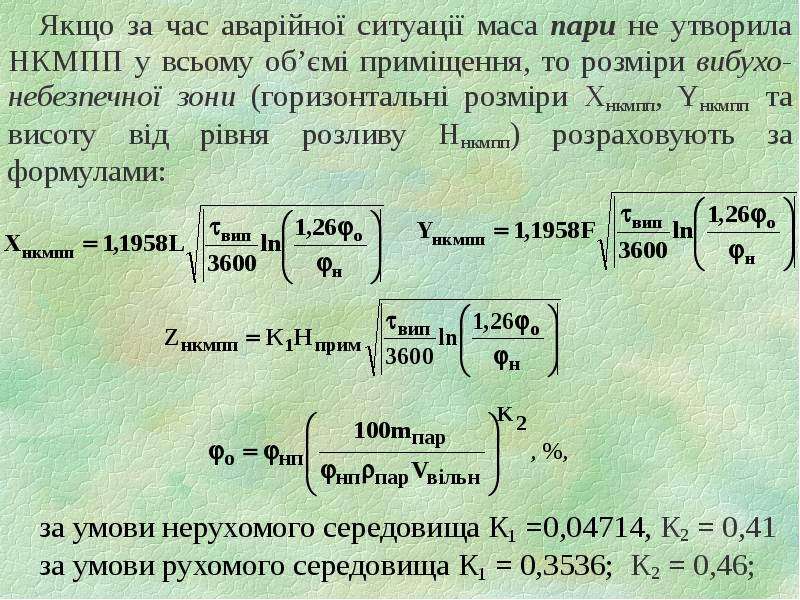

Якщо за час аварійної ситуації маса пари не утворила НКМПП у всьому об’ємі приміщення, то розміри вибухо-небезпечної зони (горизонтальні розміри Хнкмпп, Yнкмпп та висоту від рівня розливу Hнкмпп) розраховують за формулами: Якщо за час аварійної ситуації маса пари не утворила НКМПП у всьому об’ємі приміщення, то розміри вибухо-небезпечної зони (горизонтальні розміри Хнкмпп, Yнкмпп та висоту від рівня розливу Hнкмпп) розраховують за формулами: за умови нерухомого середовища К1 =0,04714, К2 = 0,41 за умови рухомого середовища К1 = 0,3536; К2 = 0,46;

Слайд 43

Описание слайда:

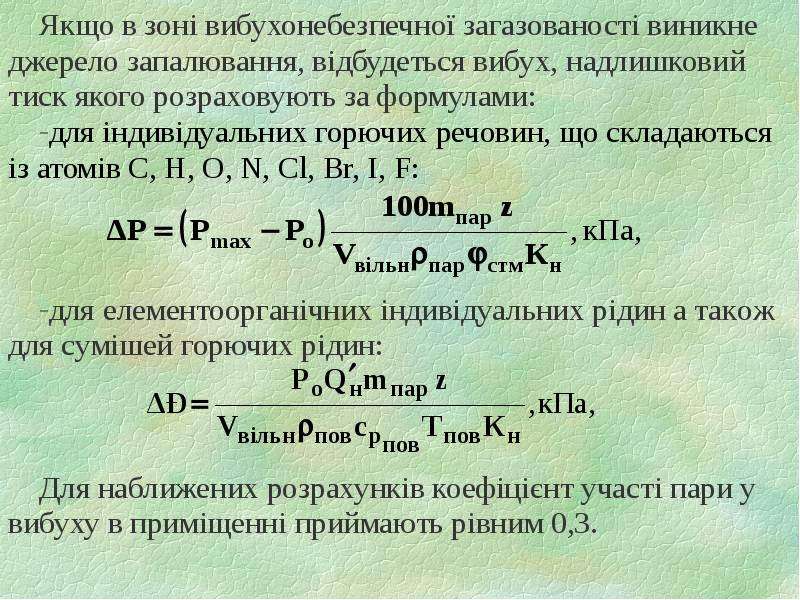

Якщо в зоні вибухонебезпечної загазованості виникне джерело запалювання, відбудеться вибух, надлишковий тиск якого розраховують за формулами: Якщо в зоні вибухонебезпечної загазованості виникне джерело запалювання, відбудеться вибух, надлишковий тиск якого розраховують за формулами: для індивідуальних горючих речовин, що складаються із атомів С, Н, О, N, Cl, Br, I, F: для елементоорганічних індивідуальних рідин а також для сумішей горючих рідин: Для наближених розрахунків коефіцієнт участі пари у вибуху в приміщенні приймають рівним 0,3.

Слайд 44

Описание слайда:

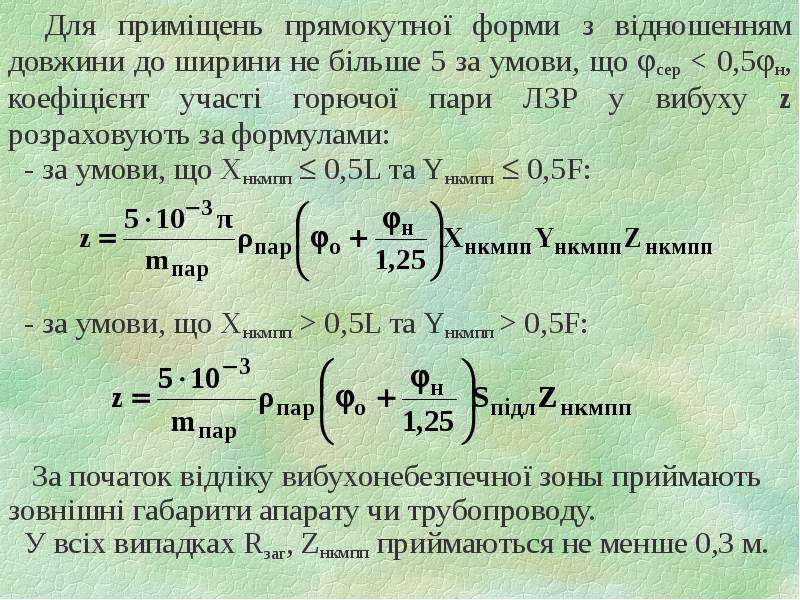

Для приміщень прямокутної форми з відношенням довжини до ширини не більше 5 за умови, що сер < 0,5н, коефіцієнт участі горючої пари ЛЗР у вибуху z розраховують за формулами: Для приміщень прямокутної форми з відношенням довжини до ширини не більше 5 за умови, що сер < 0,5н, коефіцієнт участі горючої пари ЛЗР у вибуху z розраховують за формулами: - за умови, що Xнкмпп  0,5L та Yнкмпп  0,5F: - за умови, що Xнкмпп > 0,5L та Yнкмпп > 0,5F: За початок відліку вибухонебезпечної зоны приймають зовнішні габарити апарату чи трубопроводу. У всіх випадках Rзаг, Zнкмпп приймаються не менше 0,3 м.

Слайд 45

Описание слайда:

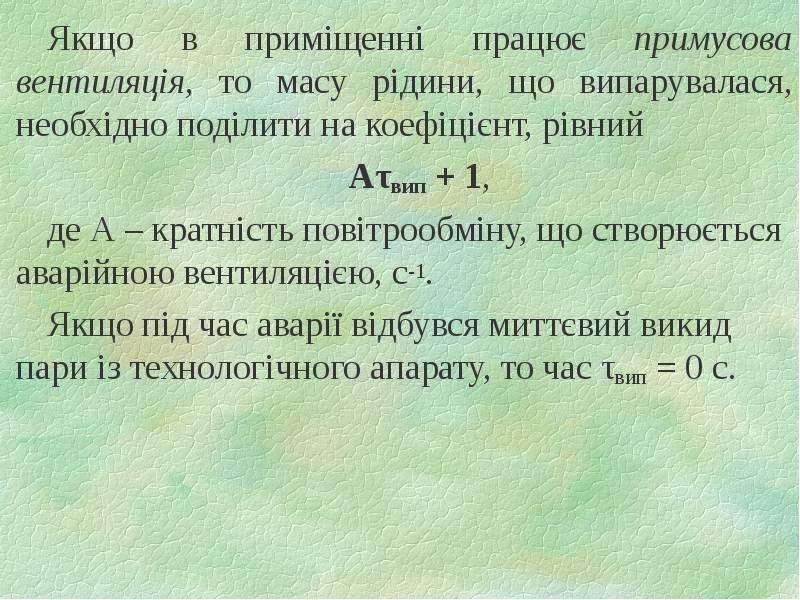

Якщо в приміщенні працює примусова вентиляція, то масу рідини, що випарувалася, необхідно поділити на коефіцієнт, рівний Якщо в приміщенні працює примусова вентиляція, то масу рідини, що випарувалася, необхідно поділити на коефіцієнт, рівний Аτвип + 1, де А – кратність повітрообміну, що створюється аварійною вентиляцією, с‑1. Якщо під час аварії відбувся миттєвий викид пари із технологічного апарату, то час τвип = 0 с.

Слайд 46

Описание слайда:

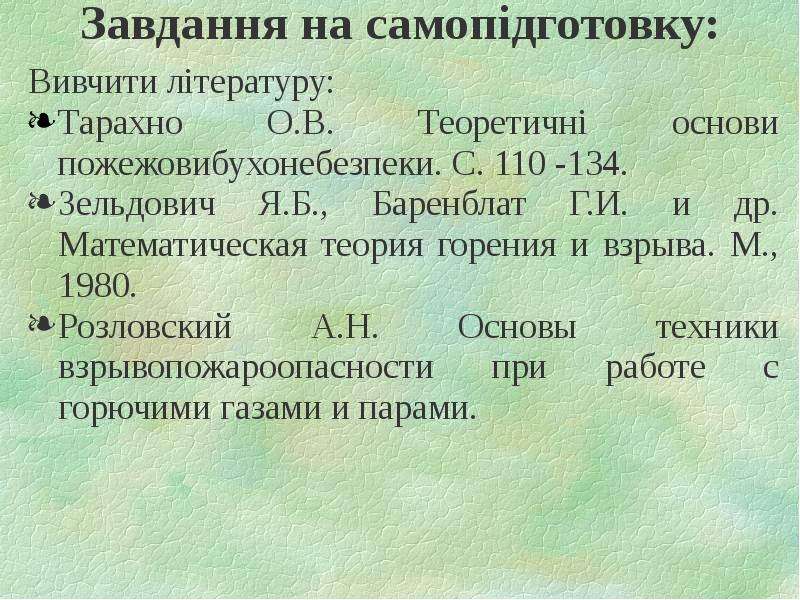

Завдання на самопідготовку: Вивчити літературу: Тарахно О.В. Теоретичні основи пожежовибухонебезпеки. С. 110 -134. Зельдович Я.Б., Баренблат Г.И. и др. Математическая теория горения и взрыва. М., 1980. Розловский А.Н. Основы техники взрывопожароопасности при работе с горючими газами и парами.
