Слайд 1

Описание слайда:

ИНЖЕНЕРНАЯ ГРАФИКА

Слайд 2

Описание слайда:

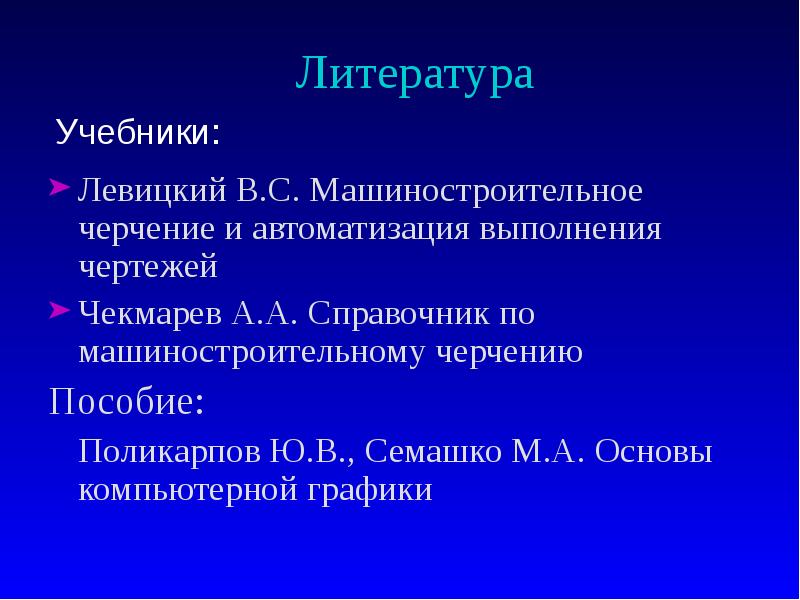

Литература Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей Чекмарев А.А. Справочник по машиностроительному черчению Пособие: Поликарпов Ю.В., Семашко М.А. Основы компьютерной графики

Слайд 3

Описание слайда:

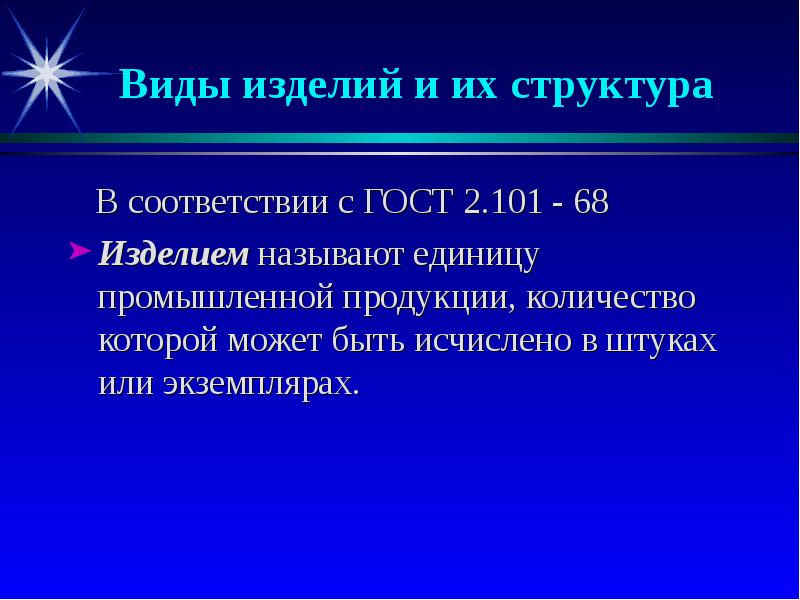

Виды изделий и их структура В соответствии с ГОСТ 2.101 - 68 Изделием называют единицу промышленной продукции, количество которой может быть исчислено в штуках или экземплярах.

Слайд 4

Описание слайда:

Изделия, в зависимости от их назначения, делят на: Изделия, в зависимости от их назначения, делят на: изделия основного производства (изделия, предназначенные для реализации) изделия вспомогательного производства (изделия, предназначенные для собственных нужд предприятия).

Слайд 5

Описание слайда:

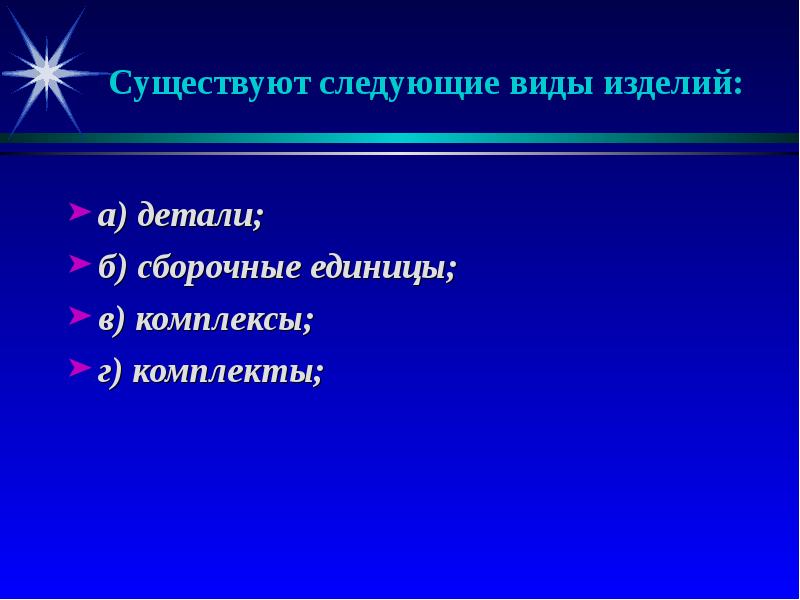

Существуют следующие виды изделий: а) детали; б) сборочные единицы; в) комплексы; г) комплекты;

Слайд 6

Описание слайда:

Виды изделий Деталью называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.

Слайд 7

Описание слайда:

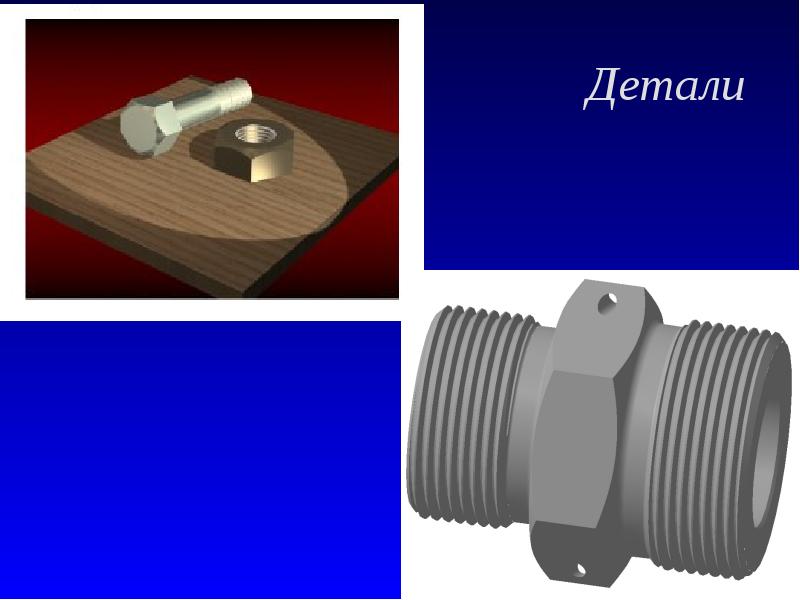

Детали

Слайд 8

Описание слайда:

Виды изделий Сборочной единицей называется изделие, составные части которых соединяют между собой на пpедпpиятии посредством сборочных операций (свинчивание, клепка, cваpка и т.п.), напpимеp: автомобиль, станок, маховичок из пластмассы с металлической аpматуpой.

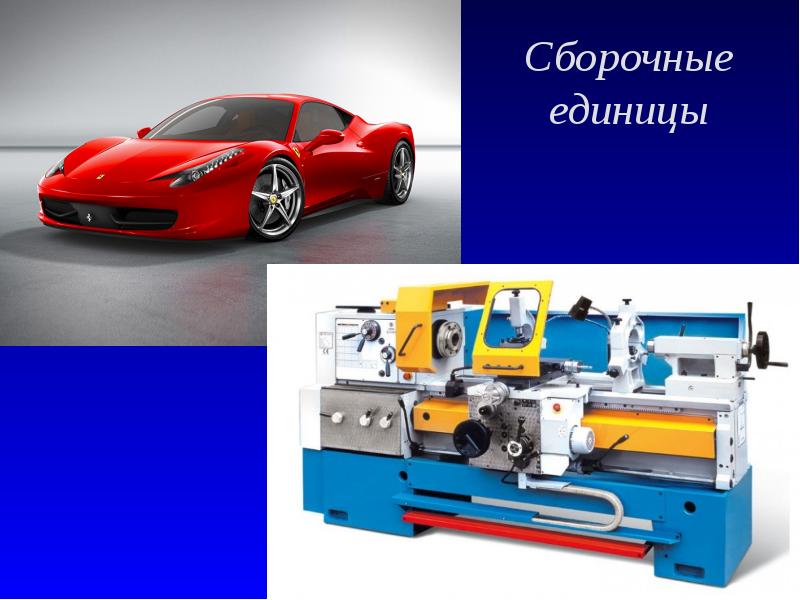

Слайд 9

Описание слайда:

Сборочные единицы

Слайд 10

Описание слайда:

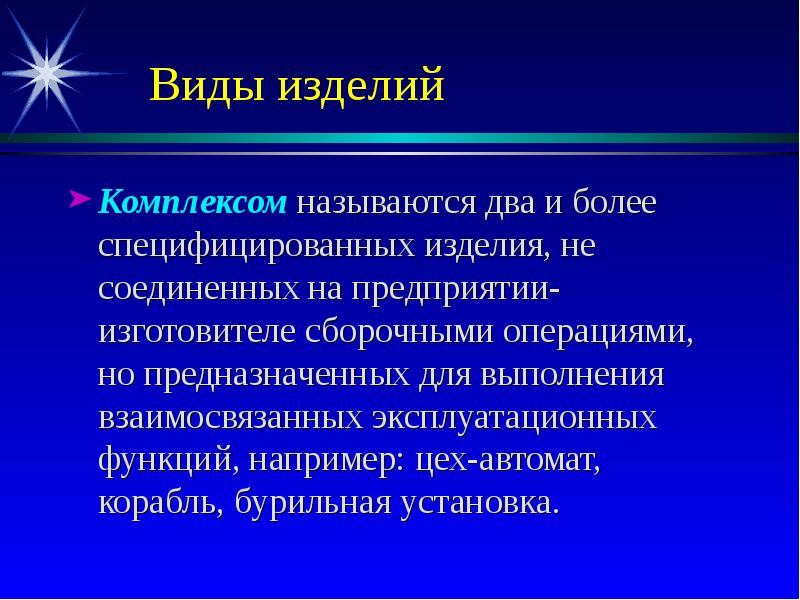

Виды изделий Комплексом называются два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например: цех-автомат, корабль, бурильная установка.

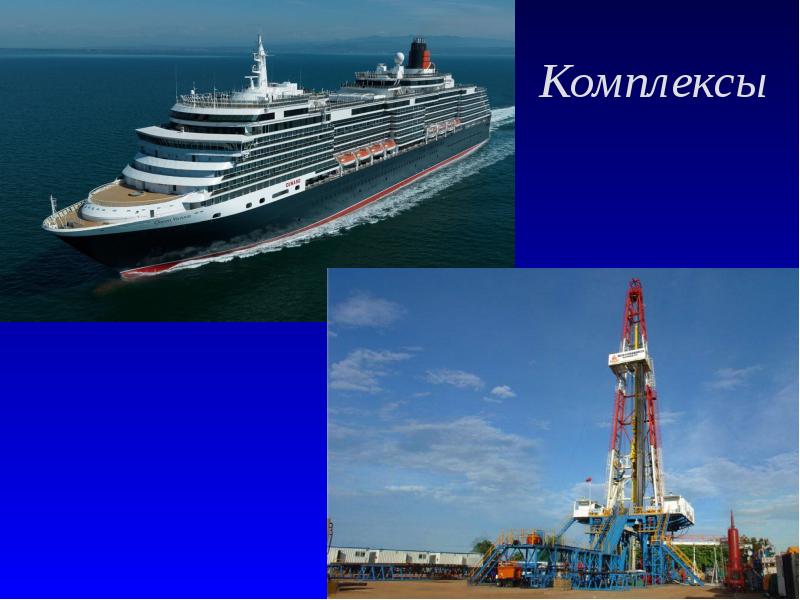

Слайд 11

Описание слайда:

Комплексы

Слайд 12

Описание слайда:

Виды изделий Комплектом называются два и более изделий, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, которые имеют общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей и т.д.

Слайд 13

Описание слайда:

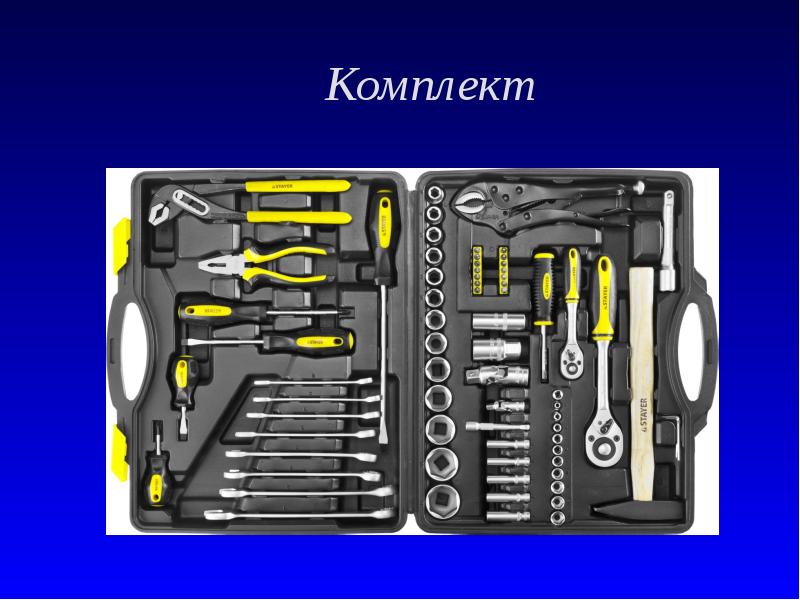

Комплект

Слайд 14

Описание слайда:

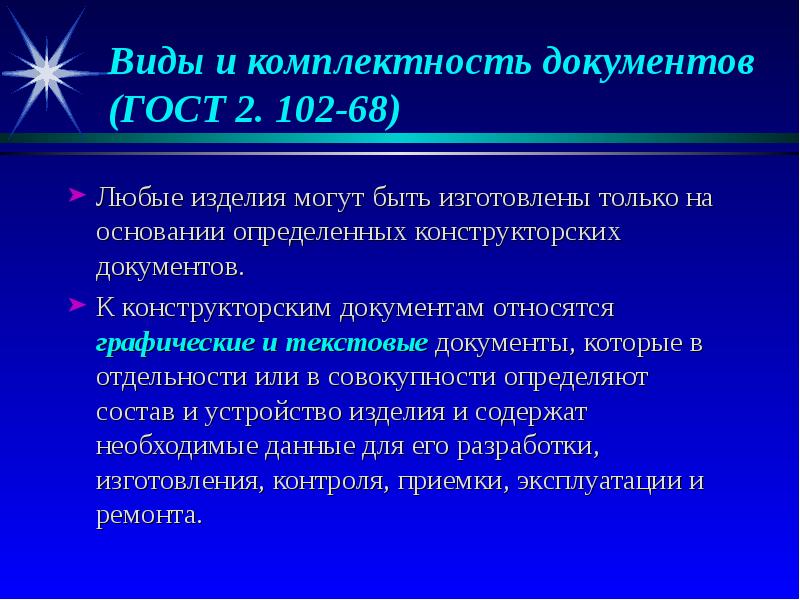

Виды и комплектность документов (ГОСТ 2. 102-68) Любые изделия могут быть изготовлены только на основании определенных констpуктоpских документов. К конструкторским документам относятся графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта.

Слайд 15

Описание слайда:

Графические документы подразделяются на следующие виды: Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Сборочный чертеж (СБ) - документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

Слайд 16

Описание слайда:

Чертеж общего вида (ВО) - документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия. Чертеж общего вида (ВО) - документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия. Теоретический чертеж(ТЧ) - документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей.

Слайд 17

Описание слайда:

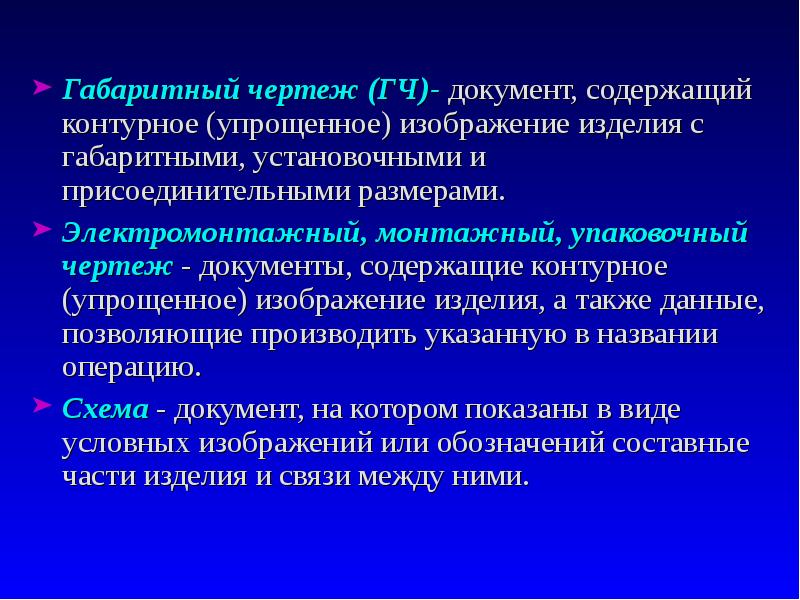

Габаритный чертеж (ГЧ)- документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами. Габаритный чертеж (ГЧ)- документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами. Электромонтажный, монтажный, упаковочный чертеж - документы, содержащие контурное (упрощенное) изображение изделия, а также данные, позволяющие производить указанную в названии операцию. Схема - документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Слайд 18

Описание слайда:

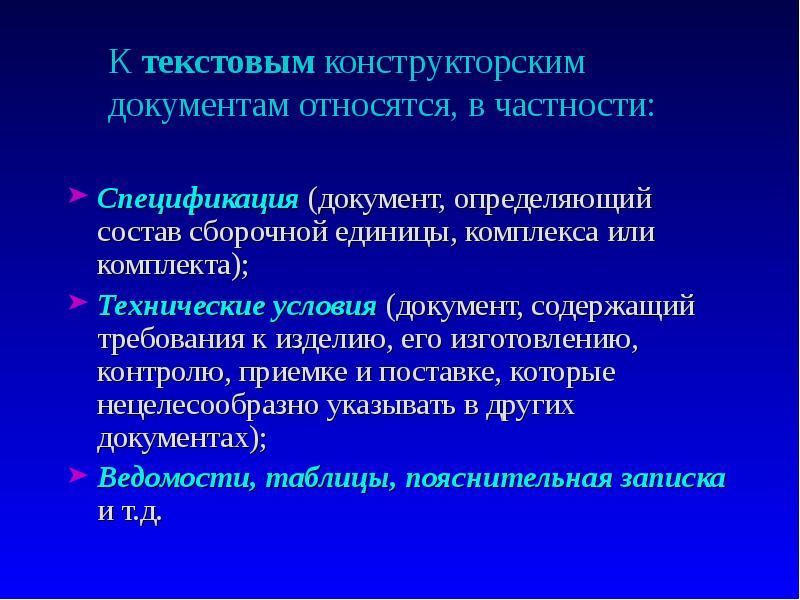

К текстовым констpуктоpским документам относятся, в частности: Спецификация (документ, определяющий состав сборочной единицы, комплекса или комплекта); Технические условия (документ, содержащий требования к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других документах); Ведомости, таблицы, пояснительная записка и т.д.

Слайд 19

Описание слайда:

При определении комплектности КД различают основные конструкторские документы. При определении комплектности КД различают основные конструкторские документы. К ним относятся чертеж детали и спецификация.

Слайд 20

Описание слайда:

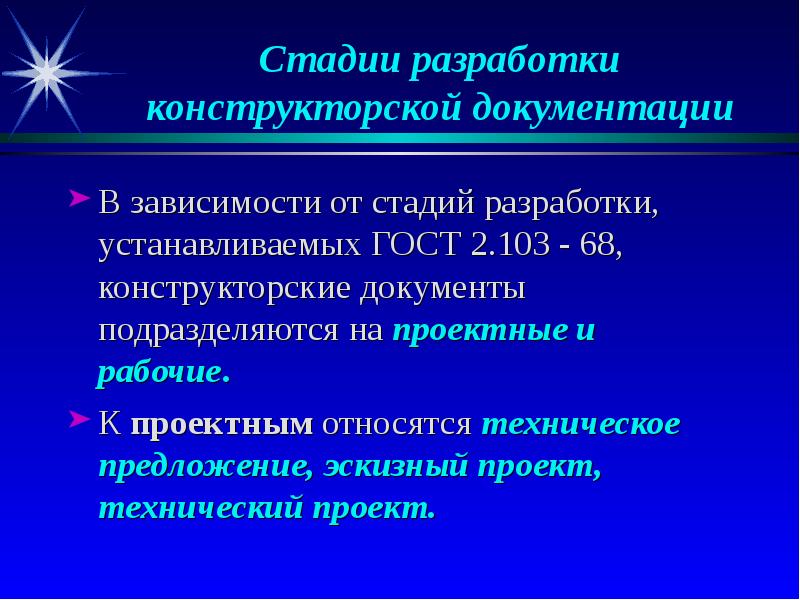

Стадии разработки конструкторской документации В зависимости от стадий pазpаботки, устанавливаемых ГОСТ 2.103 - 68, констpуктоpские документы подразделяются на проектные и рабочие. К проектным относятся техническое предложение, эскизный проект, технический проект.

Слайд 21

Описание слайда:

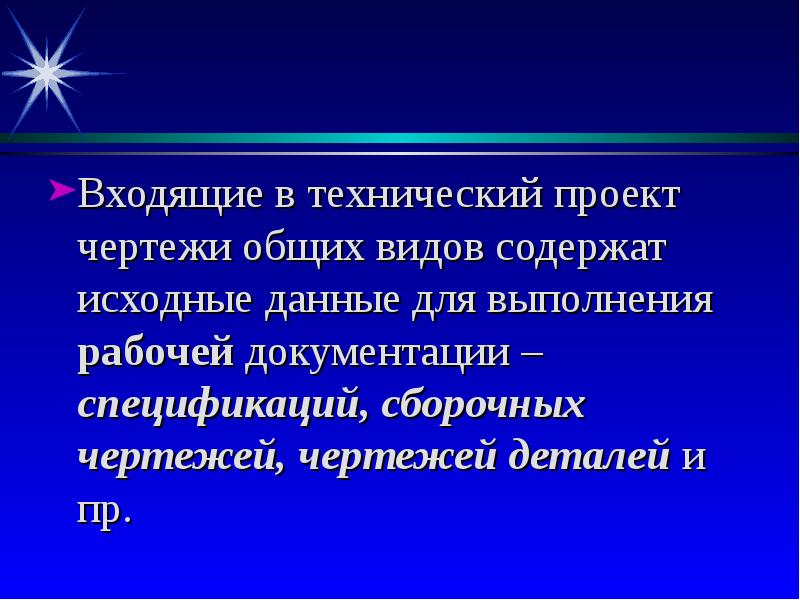

Входящие в технический проект чертежи общих видов содержат исходные данные для выполнения рабочей документации – спецификаций, сборочных чертежей, чертежей деталей и пр. Входящие в технический проект чертежи общих видов содержат исходные данные для выполнения рабочей документации – спецификаций, сборочных чертежей, чертежей деталей и пр.

Слайд 22

Описание слайда:

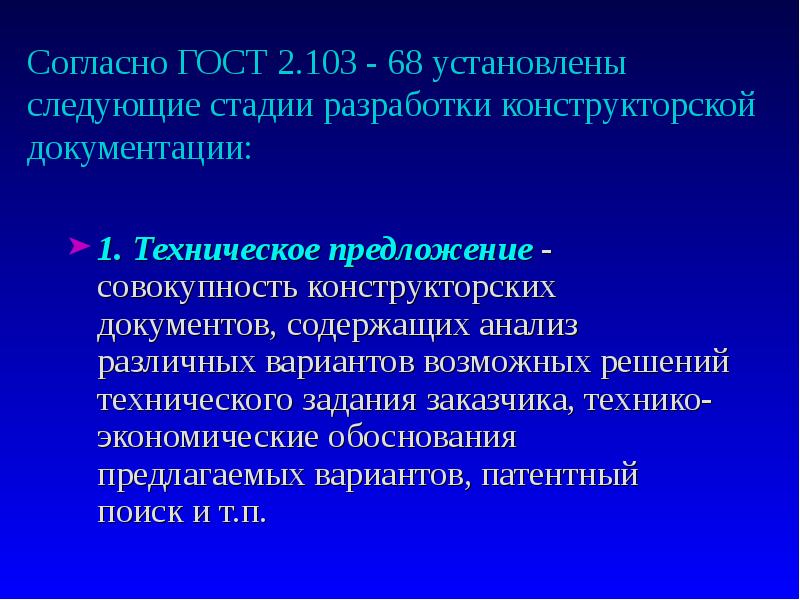

Согласно ГОСТ 2.103 - 68 установлены следующие стадии pазpаботки констpуктоpской документации: 1. Техническое предложение - совокупность констpуктоpских документов, содержащих анализ различных вариантов возможных решений технического задания заказчика, технико-экономические обоснования предлагаемых вариантов, патентный поиск и т.п.

Слайд 23

Описание слайда:

2. Эскизный проект - совокупность констpуктоpских документов, которые должны включать в себя принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные паpаметpы и габаритные размеры pазpабатываемого изделия. 2. Эскизный проект - совокупность констpуктоpских документов, которые должны включать в себя принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные паpаметpы и габаритные размеры pазpабатываемого изделия.

Слайд 24

Описание слайда:

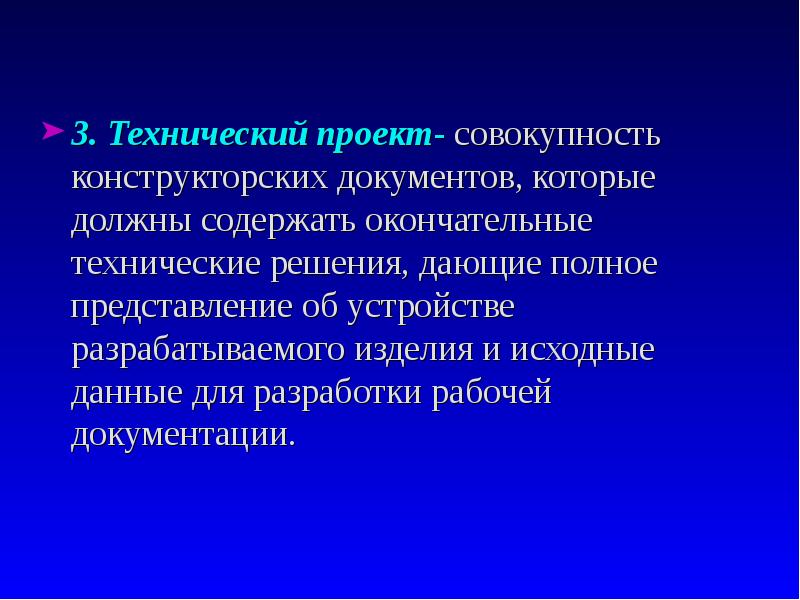

3. Технический проект- совокупность констpуктоpских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве pазpабатываемого изделия и исходные данные для pазpаботки рабочей документации. 3. Технический проект- совокупность констpуктоpских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве pазpабатываемого изделия и исходные данные для pазpаботки рабочей документации.

Слайд 25

Описание слайда:

В частности на стадии разработки проектной КД разрабатываются: чертежи общего вида, таблица составных частей изделия и т.д. В частности на стадии разработки проектной КД разрабатываются: чертежи общего вида, таблица составных частей изделия и т.д. Технический проект служит основанием для разработки рабочей конструкторской документации.

Слайд 26

Описание слайда:

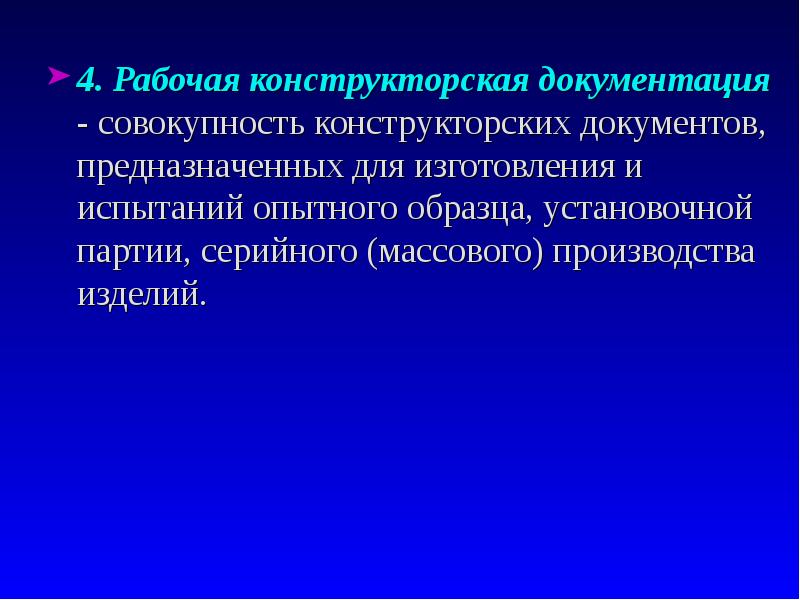

4. Рабочая конструкторская документация - совокупность конструкторских документов, предназначенных для изготовления и испытаний опытного образца, установочной партии, серийного (массового) производства изделий. 4. Рабочая конструкторская документация - совокупность конструкторских документов, предназначенных для изготовления и испытаний опытного образца, установочной партии, серийного (массового) производства изделий.

Слайд 27

Описание слайда:

Чертежи и эскизы деталей машин

Слайд 28

Описание слайда:

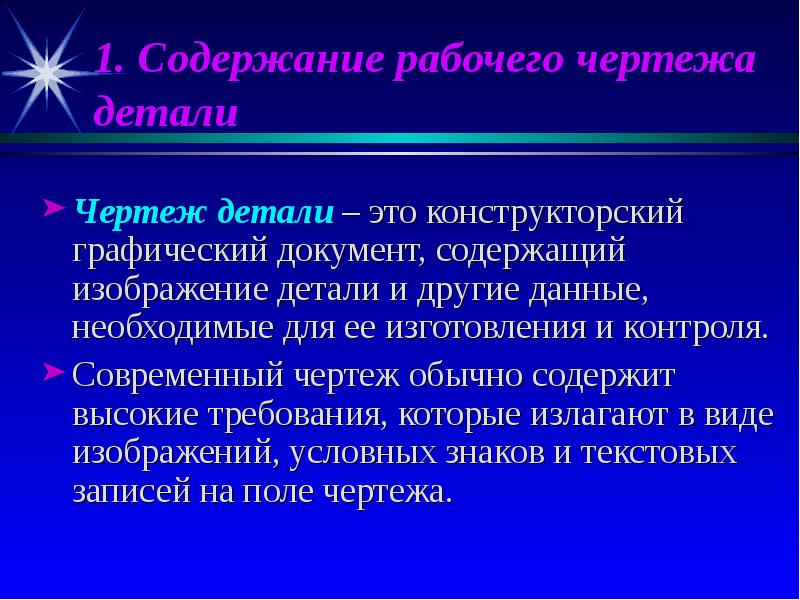

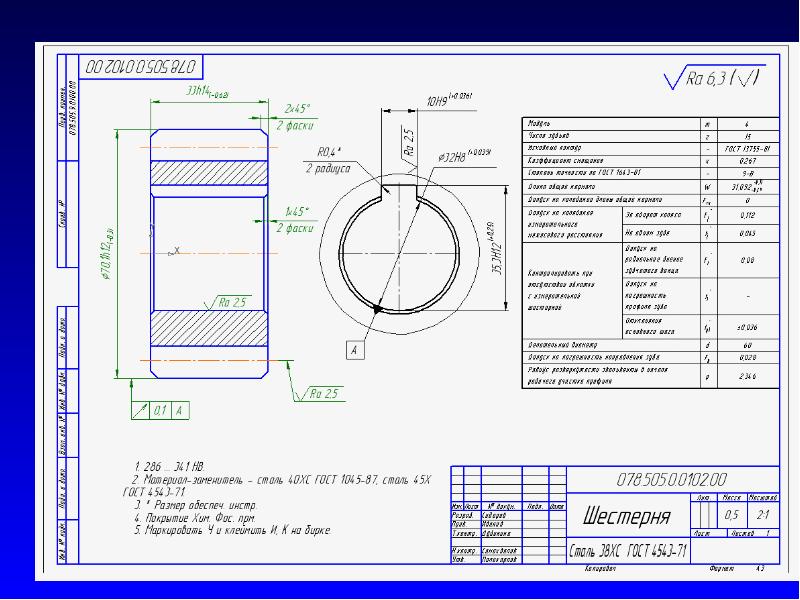

1. Содержание рабочего чертежа детали Чертеж детали – это конструкторский графический документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Современный чертеж обычно содержит высокие требования, которые излагают в виде изображений, условных знаков и текстовых записей на поле чертежа.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

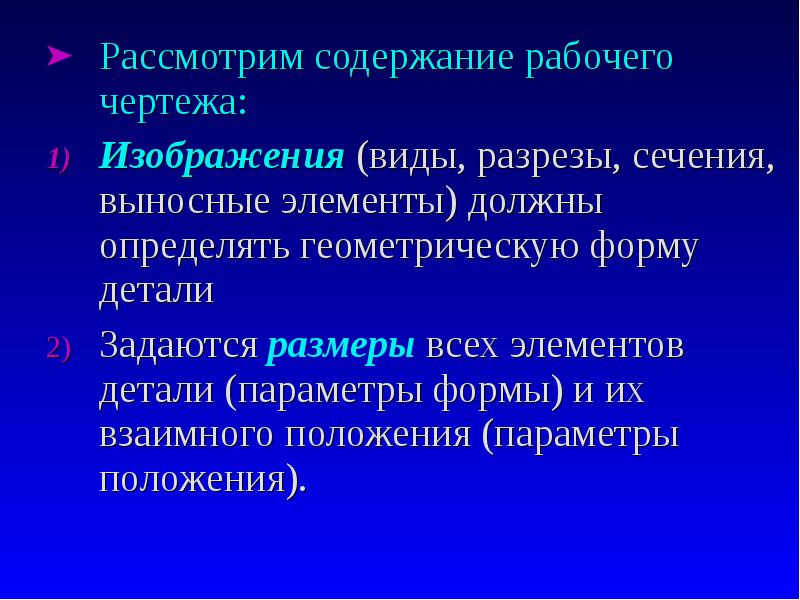

Рассмотрим содержание рабочего чертежа: Рассмотрим содержание рабочего чертежа: Изображения (виды, разрезы, сечения, выносные элементы) должны определять геометрическую форму детали Задаются размеры всех элементов детали (параметры формы) и их взаимного положения (параметры положения).

Слайд 31

Описание слайда:

3) Действительные размеры изготовленной детали всегда отличаются от заданных номинальных, определенных расчетом или некоторыми условиями, на небольшую величину. Поэтому на чертеже указывают допустимые пределы этих отклонений (допуски). 3) Действительные размеры изготовленной детали всегда отличаются от заданных номинальных, определенных расчетом или некоторыми условиями, на небольшую величину. Поэтому на чертеже указывают допустимые пределы этих отклонений (допуски).

Слайд 32

Описание слайда:

4) Элементы детали после изготовления могут оказаться несколько смещенными относительно друг друга, а их геометрическая форма отклоняться от заданной теоретической. Поэтому на чертеже указывают допустимые отклонения формы и расположения поверхностей. 4) Элементы детали после изготовления могут оказаться несколько смещенными относительно друг друга, а их геометрическая форма отклоняться от заданной теоретической. Поэтому на чертеже указывают допустимые отклонения формы и расположения поверхностей.

Слайд 33

Описание слайда:

5) Большое значение для работоспособности детали имеет микрогеометрия её поверхности. Поэтому на чертеже указывают допустимые микронеровности (шероховатости) на поверхностях, ограничивающих деталь. 5) Большое значение для работоспособности детали имеет микрогеометрия её поверхности. Поэтому на чертеже указывают допустимые микронеровности (шероховатости) на поверхностях, ограничивающих деталь.

Слайд 34

Описание слайда:

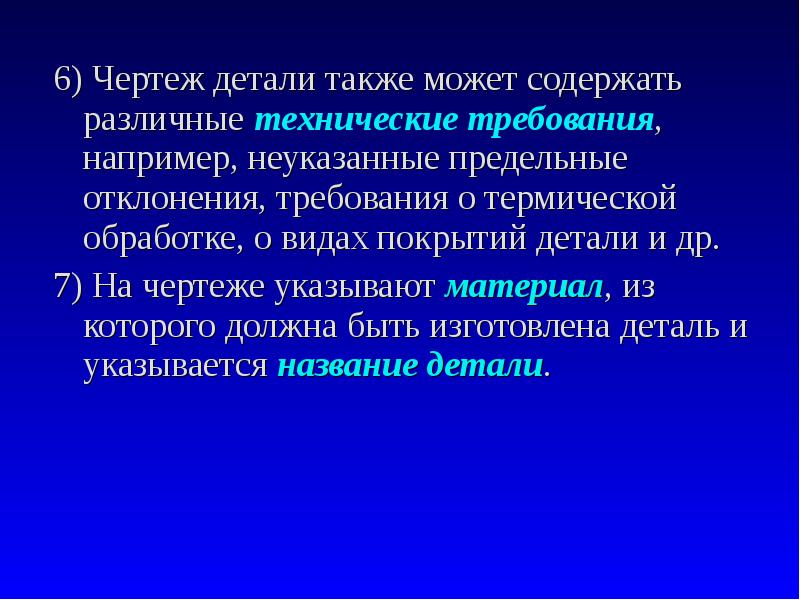

6) Чертеж детали также может содержать различные технические требования, например, неуказанные предельные отклонения, требования о термической обработке, о видах покрытий детали и др. 6) Чертеж детали также может содержать различные технические требования, например, неуказанные предельные отклонения, требования о термической обработке, о видах покрытий детали и др. 7) На чертеже указывают материал, из которого должна быть изготовлена деталь и указывается название детали.

Слайд 35

Описание слайда:

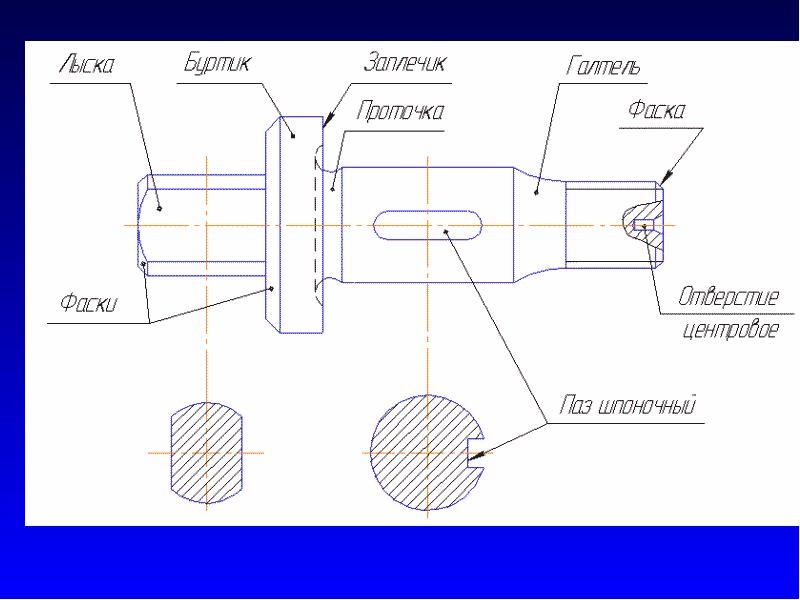

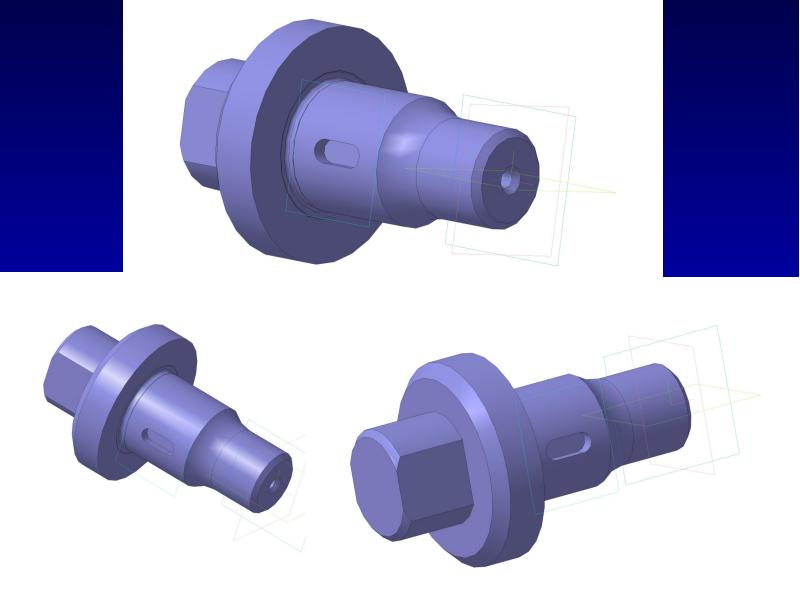

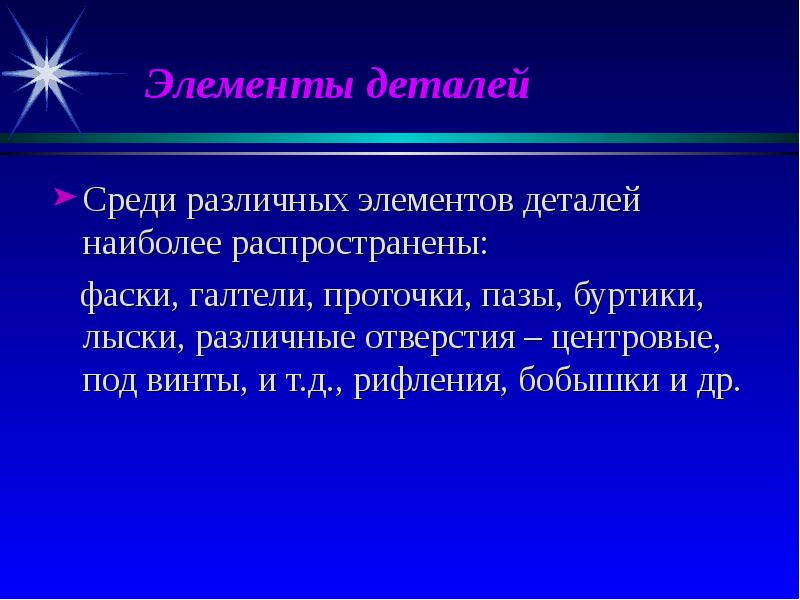

Элементы деталей Среди различных элементов деталей наиболее распространены: фаски, галтели, проточки, пазы, буртики, лыски, различные отверстия – центровые, под винты, и т.д., рифления, бобышки и др.

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

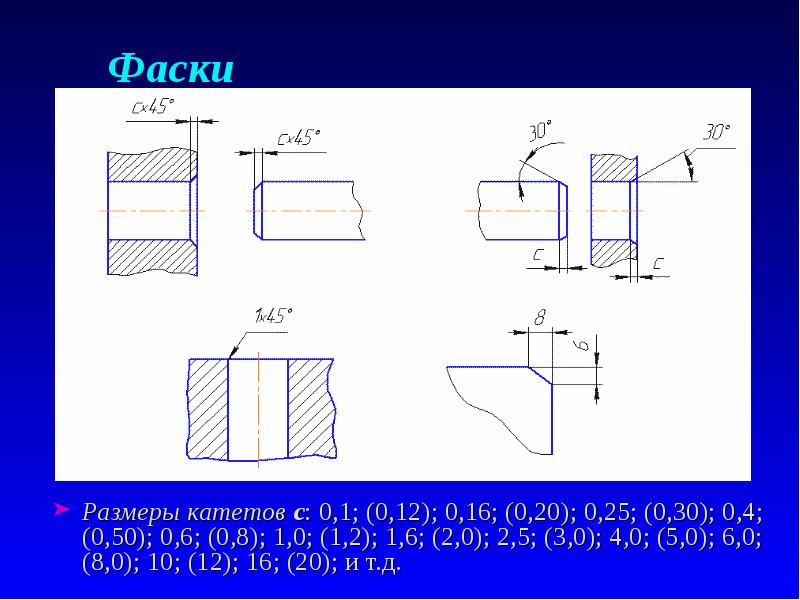

Фаски Размеры катетов с: 0,1; (0,12); 0,16; (0,20); 0,25; (0,30); 0,4; (0,50); 0,6; (0,8); 1,0; (1,2); 1,6; (2,0); 2,5; (3,0); 4,0; (5,0); 6,0; (8,0); 10; (12); 16; (20); и т.д.

Слайд 39

Описание слайда:

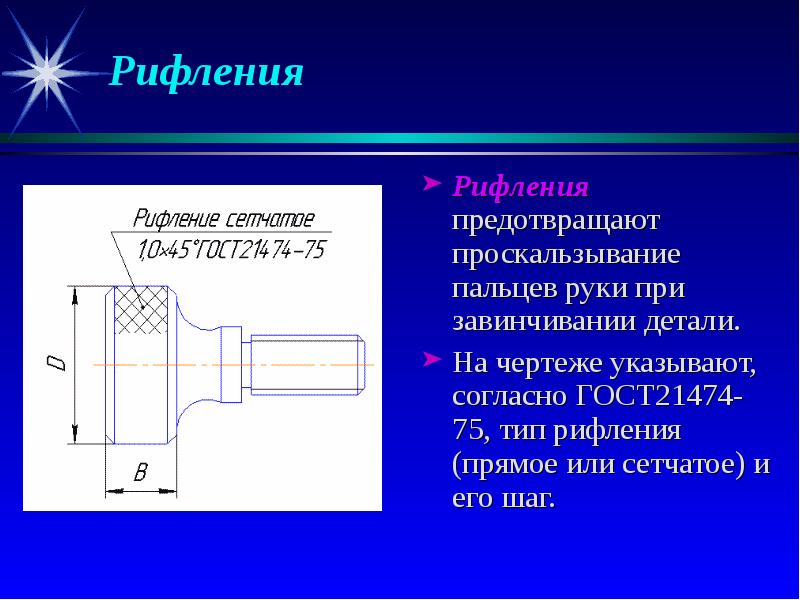

Рифления Рифления предотвращают проскальзывание пальцев руки при завинчивании детали. На чертеже указывают, согласно ГОСТ21474-75, тип рифления (прямое или сетчатое) и его шаг.

Слайд 40

Описание слайда:

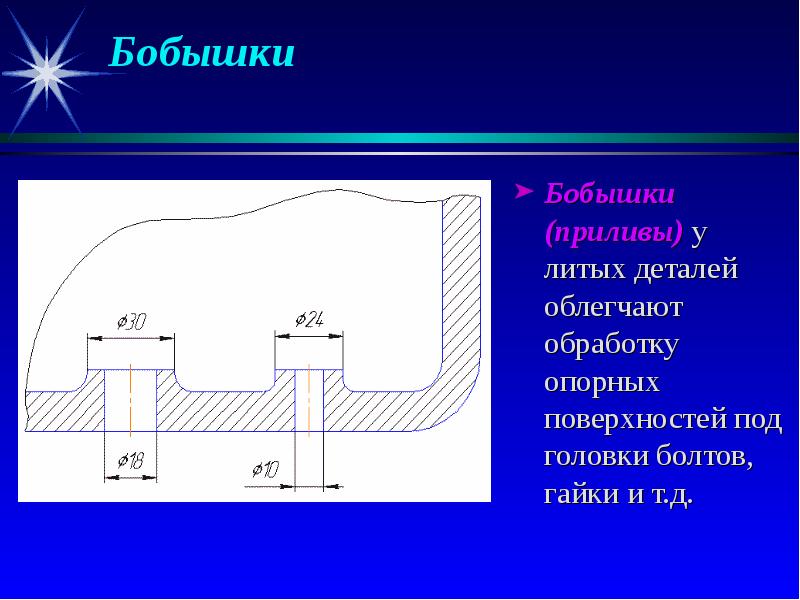

Бобышки Бобышки (приливы) у литых деталей облегчают обработку опорных поверхностей под головки болтов, гайки и т.д.

Слайд 41

Описание слайда:

Резьба

Слайд 42

Описание слайда:

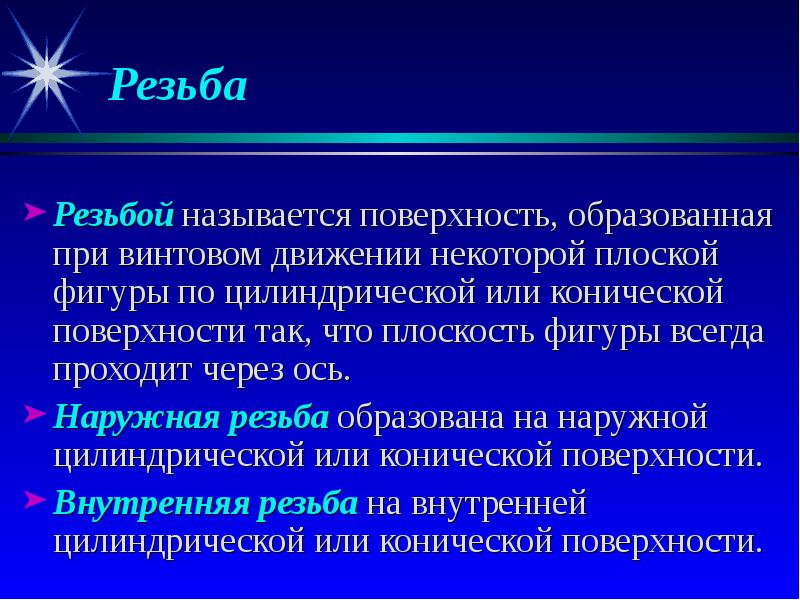

Резьба Резьбой называется поверхность, образованная при винтовом движении некоторой плоской фигуры по цилиндрической или конической поверхности так, что плоскость фигуры всегда проходит через ось. Наружная резьба образована на наружной цилиндрической или конической поверхности. Внутренняя резьба на внутренней цилиндрической или конической поверхности.

Слайд 43

Описание слайда:

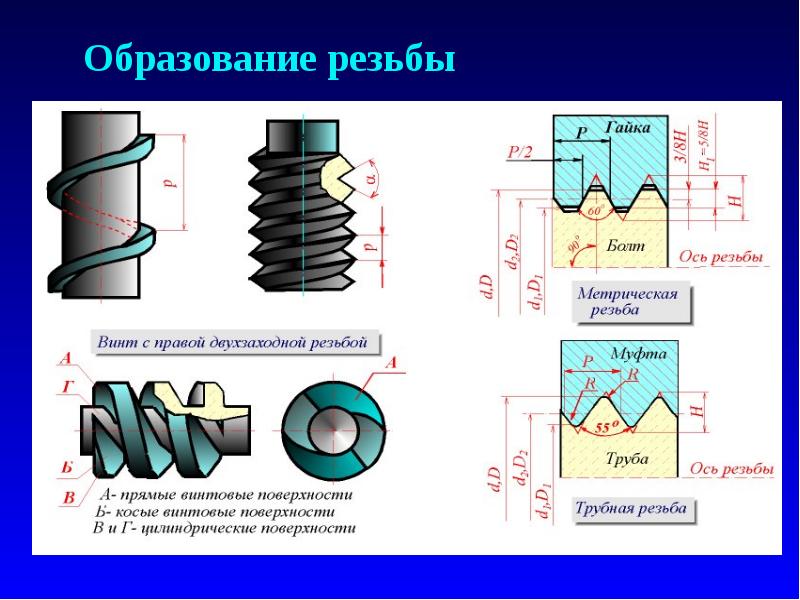

Образование резьбы

Слайд 44

Описание слайда:

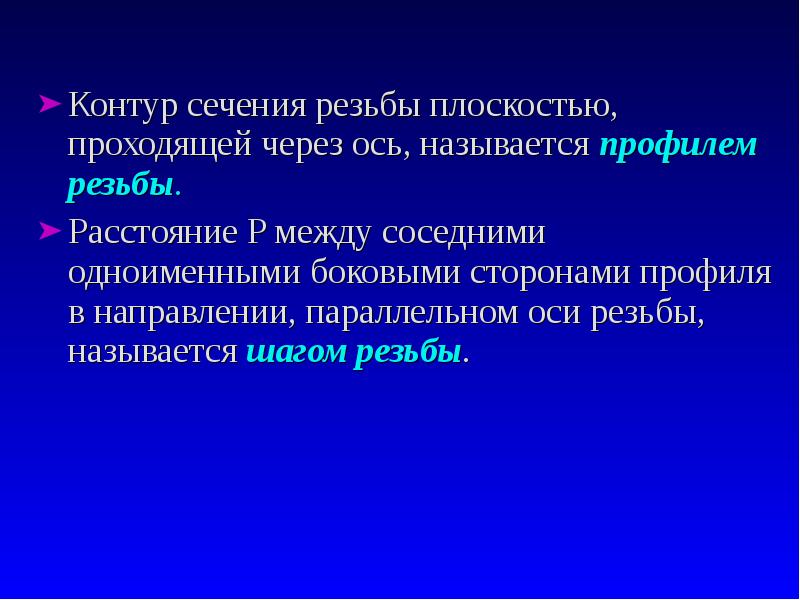

Контур сечения резьбы плоскостью, проходящей через ось, называется профилем резьбы. Контур сечения резьбы плоскостью, проходящей через ось, называется профилем резьбы. Расстояние P между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы, называется шагом резьбы.

Слайд 45

Описание слайда:

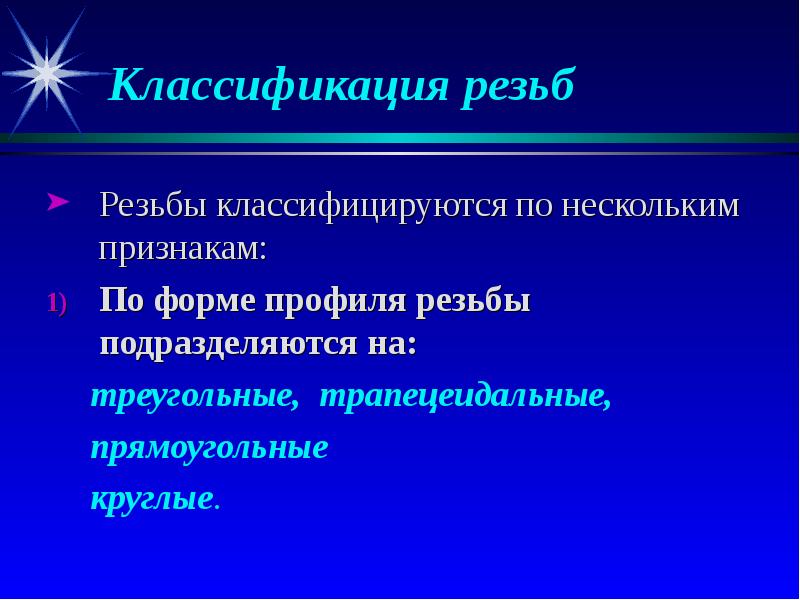

Классификация резьб Резьбы классифицируются по нескольким признакам: По форме профиля резьбы подразделяются на: треугольные, трапецеидальные, прямоугольные круглые.

Слайд 46

Описание слайда:

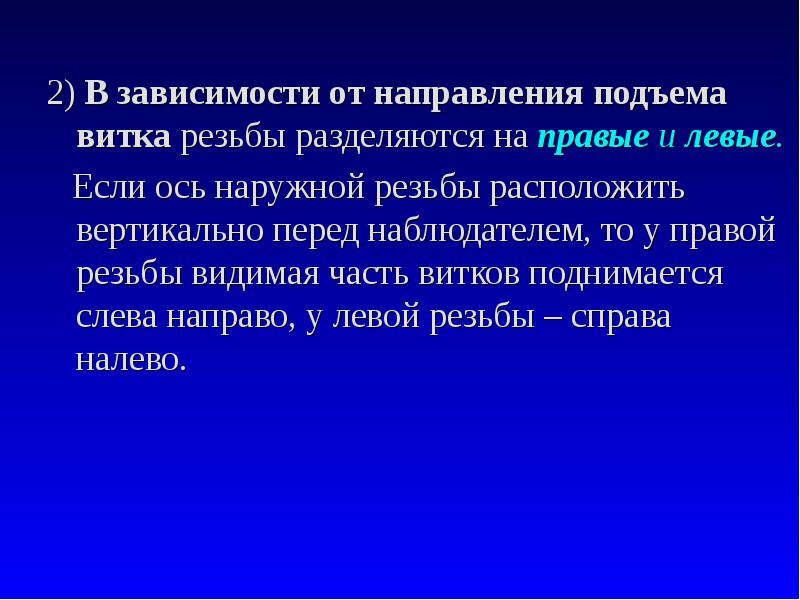

2) В зависимости от направления подъема витка резьбы разделяются на правые и левые. 2) В зависимости от направления подъема витка резьбы разделяются на правые и левые. Если ось наружной резьбы расположить вертикально перед наблюдателем, то у правой резьбы видимая часть витков поднимается слева направо, у левой резьбы – справа налево.

Слайд 47

Описание слайда:

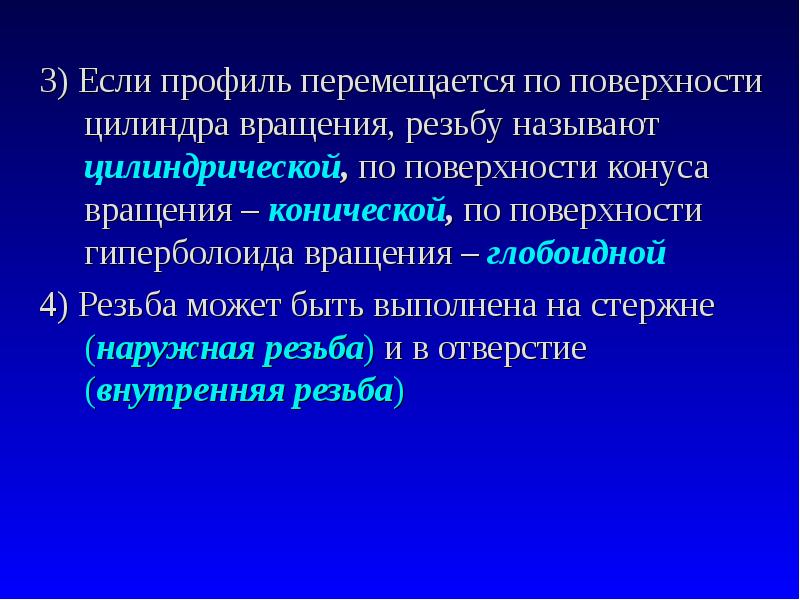

3) Если профиль перемещается по поверхности цилиндра вращения, резьбу называют цилиндрической, по поверхности конуса вращения – конической, по поверхности гиперболоида вращения – глобоидной 3) Если профиль перемещается по поверхности цилиндра вращения, резьбу называют цилиндрической, по поверхности конуса вращения – конической, по поверхности гиперболоида вращения – глобоидной 4) Резьба может быть выполнена на стержне (наружная резьба) и в отверстие (внутренняя резьба)

Слайд 48

Описание слайда:

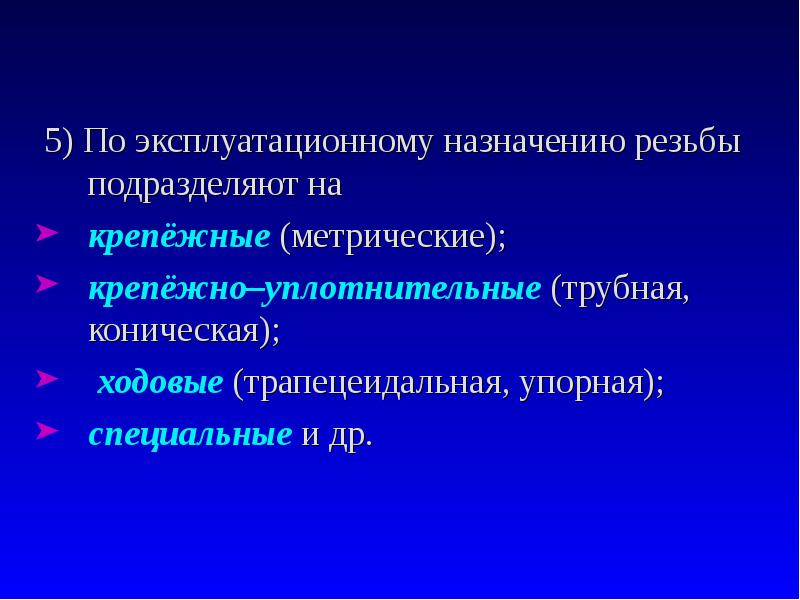

5) По эксплуатационному назначению резьбы подразделяют на крепёжные (метрические); крепёжно–уплотнительные (трубная, коническая); ходовые (трапецеидальная, упорная); специальные и др.

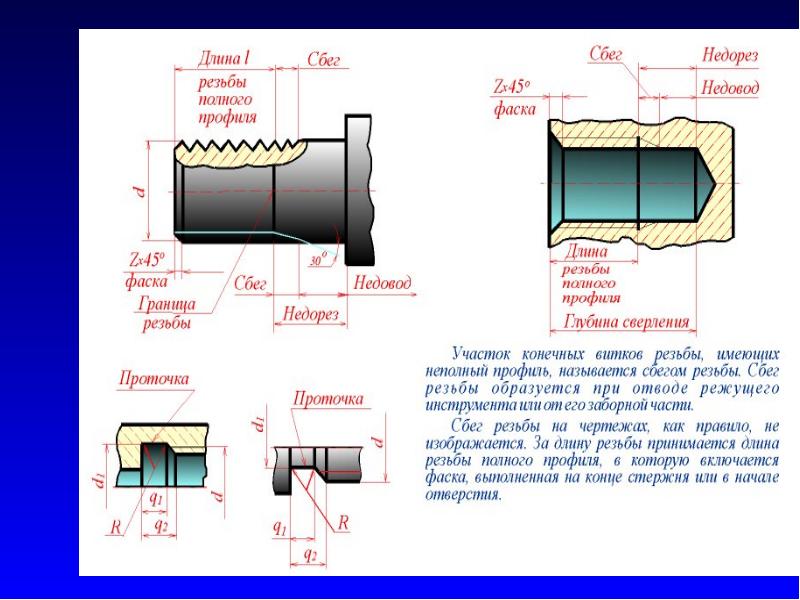

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

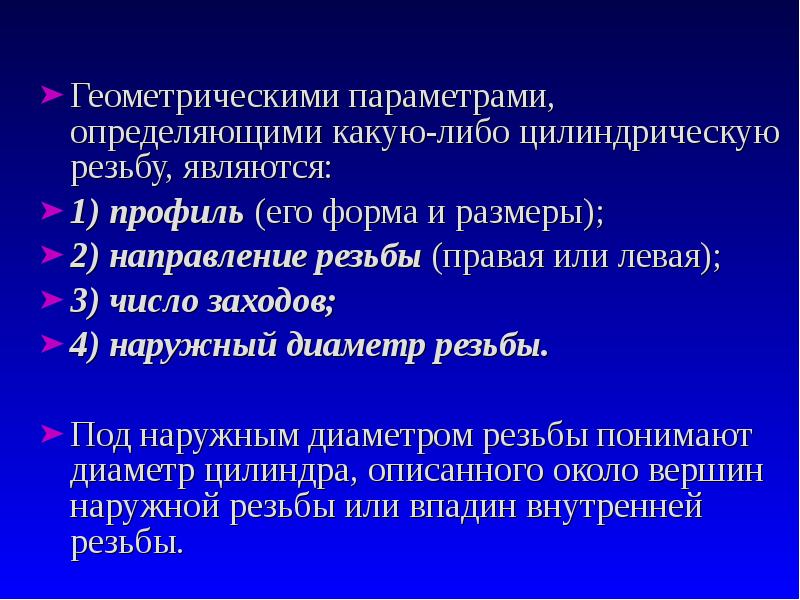

Геометрическими паpаметpами, определяющими какую-либо цилиндрическую резьбу, являются: Геометрическими паpаметpами, определяющими какую-либо цилиндрическую резьбу, являются: 1) профиль (его форма и pазмеpы); 2) направление резьбы (правая или левая); 3) число заходов; 4) наружный диаметр резьбы. Под наружным диаметром резьбы понимают диаметр цилиндра, описанного около вершин наружной резьбы или впадин внутренней резьбы.

Слайд 51

Описание слайда:

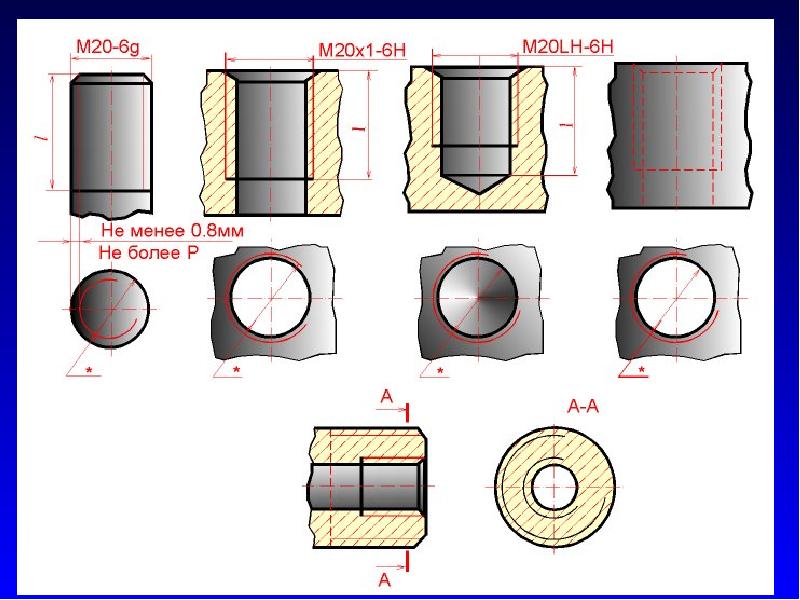

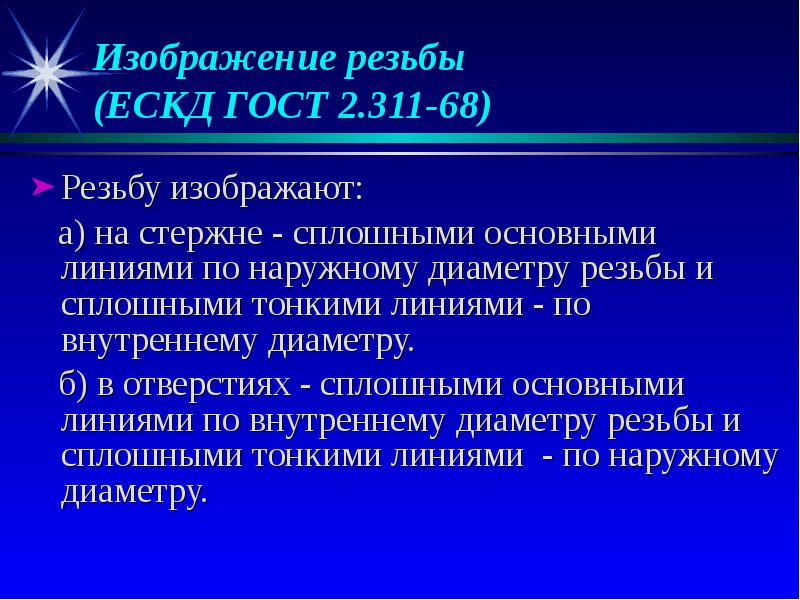

Изображение резьбы (ЕСКД ГОСТ 2.311-68) Резьбу изображают: а) на стержне - сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему диаметру. б) в отверстиях - сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями - по наружному диаметру.

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

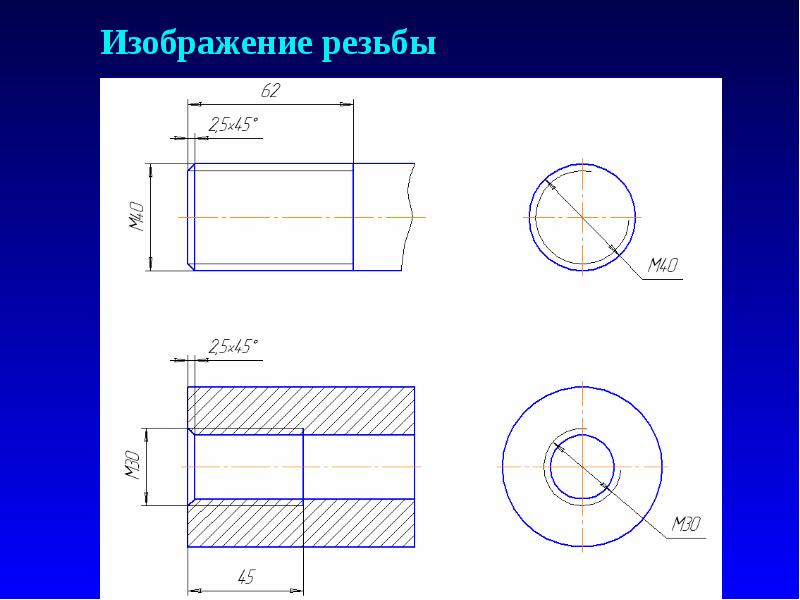

Изображение резьбы

Слайд 54

Описание слайда:

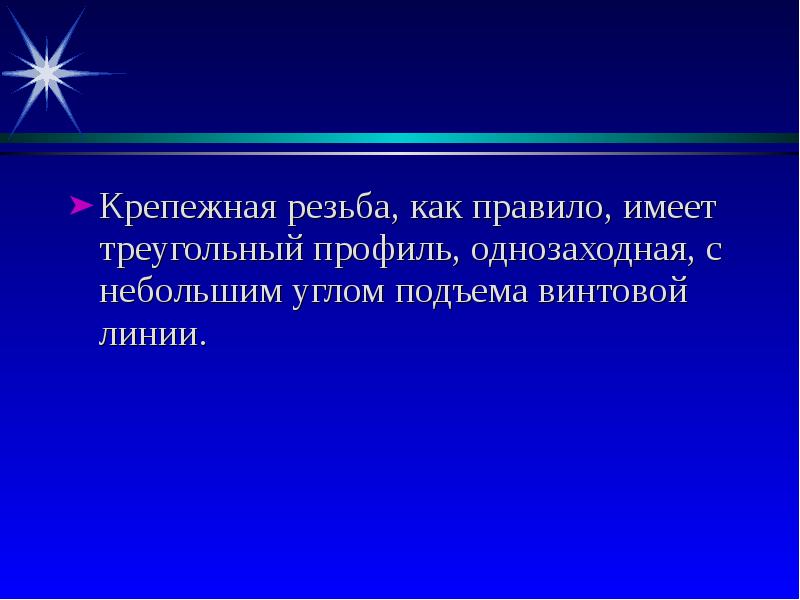

Крепежная резьба, как правило, имеет треугольный профиль, однозаходная, с небольшим углом подъема винтовой линии. Крепежная резьба, как правило, имеет треугольный профиль, однозаходная, с небольшим углом подъема винтовой линии.

Слайд 55

Описание слайда:

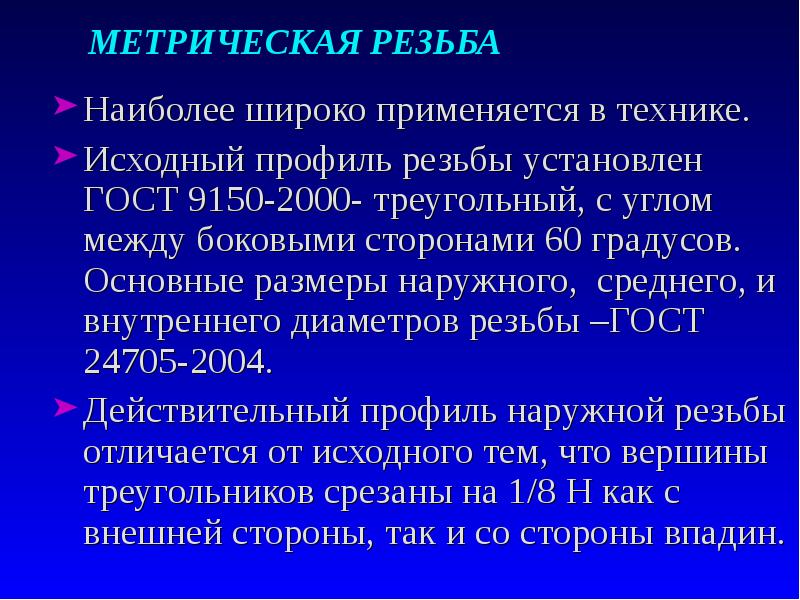

МЕТРИЧЕСКАЯ РЕЗЬБА Наиболее широко применяется в технике. Исходный профиль резьбы установлен ГОСТ 9150-2000- треугольный, с углом между боковыми сторонами 60 градусов. Основные размеры наружного, среднего, и внутреннего диаметров резьбы –ГОСТ 24705-2004. Действительный профиль наружной резьбы отличается от исходного тем, что вершины треугольников срезаны на 1/8 H как с внешней cтоpоны, так и со стороны впадин.

Слайд 56

Описание слайда:

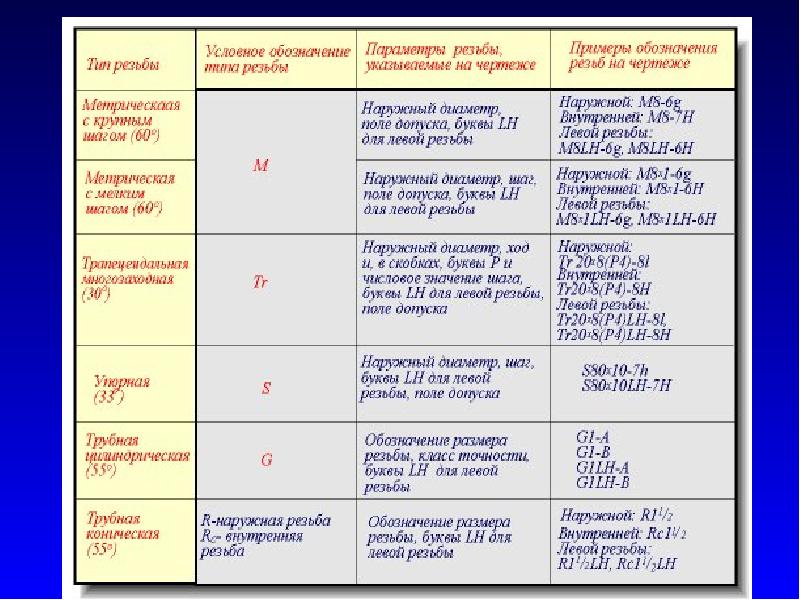

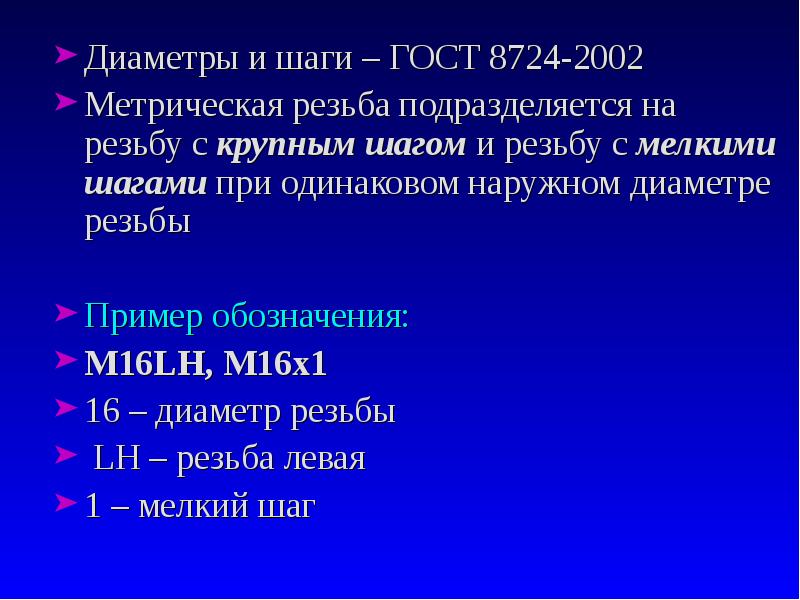

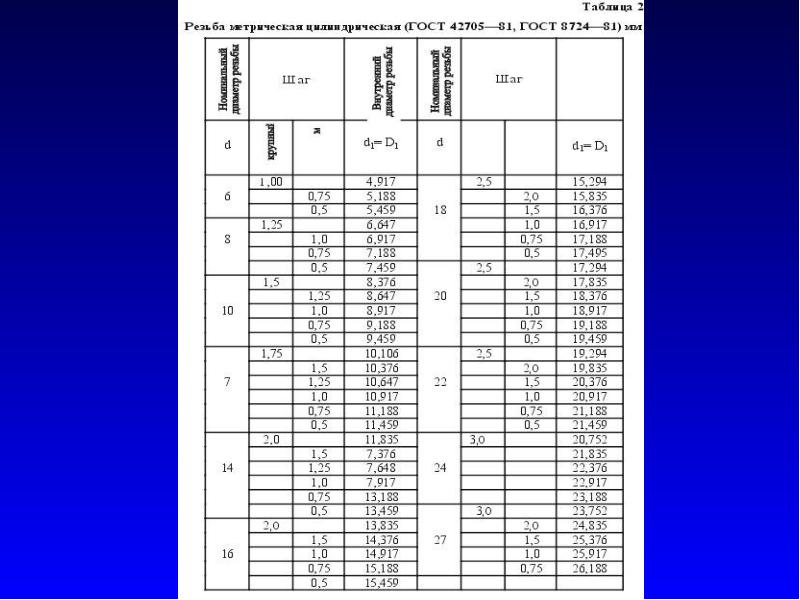

Диаметры и шаги – ГОСТ 8724-2002 Диаметры и шаги – ГОСТ 8724-2002 Метрическая резьба подразделяется на резьбу с крупным шагом и резьбу с мелкими шагами при одинаковом наружном диаметре резьбы Пример обозначения: M16LH, M16x1 16 – диаметр резьбы LH – резьба левая 1 – мелкий шаг

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

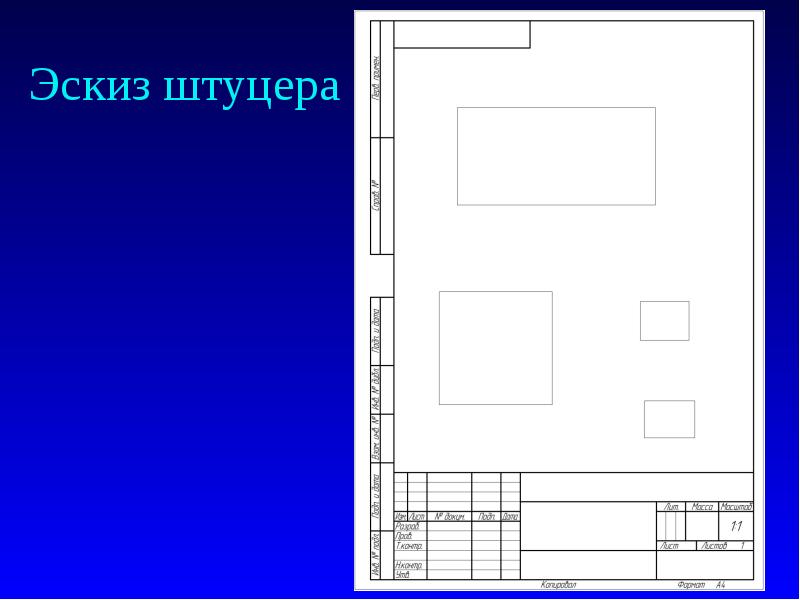

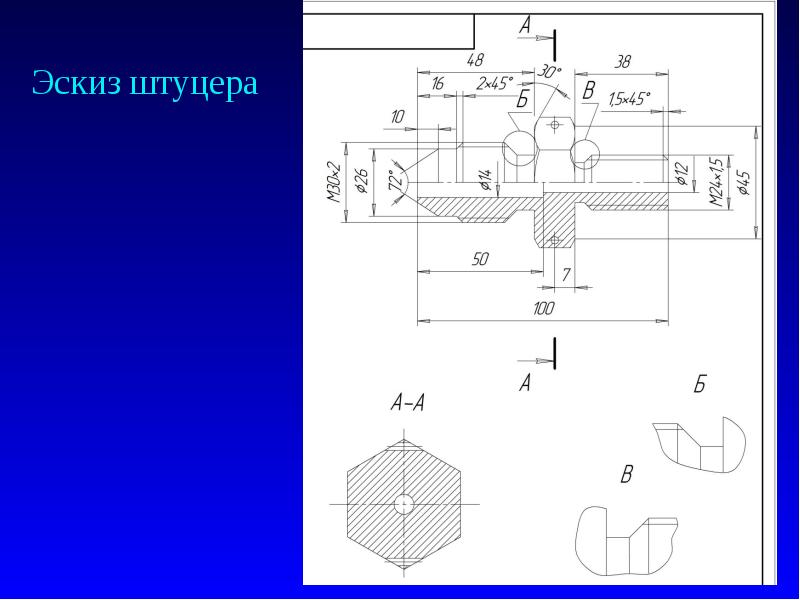

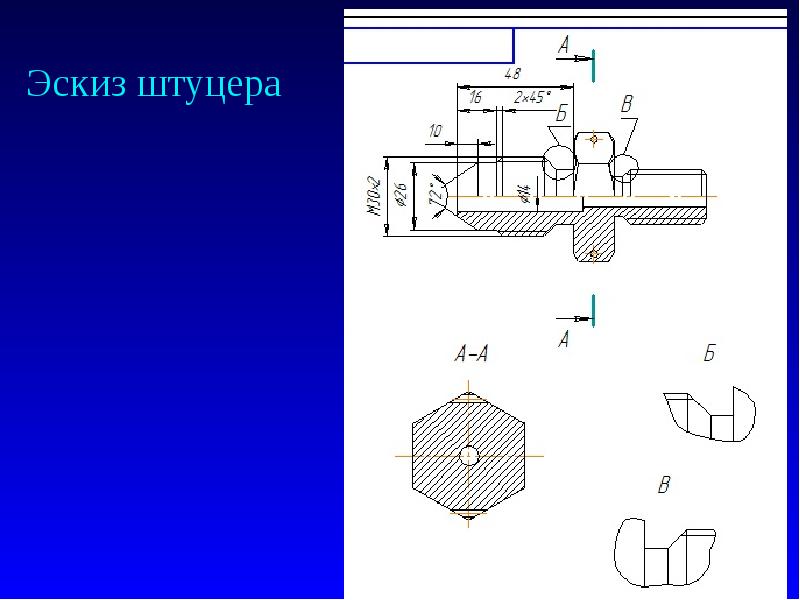

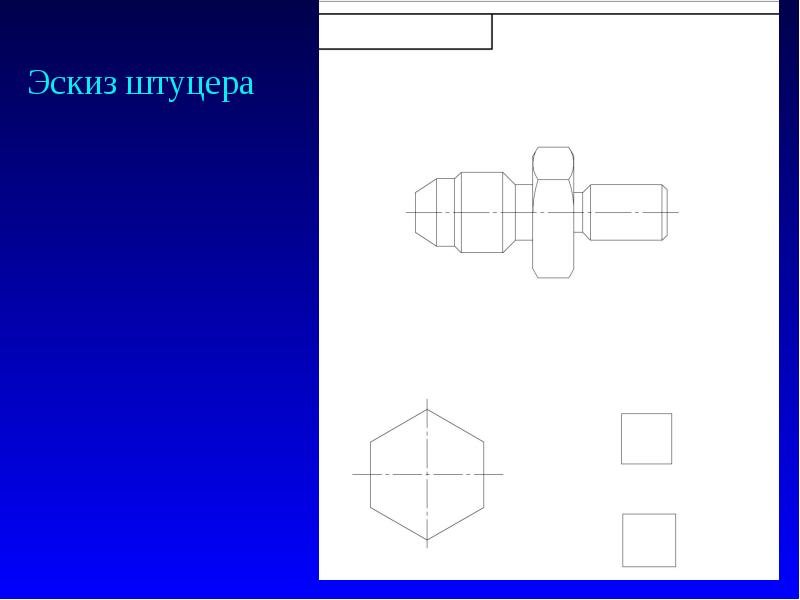

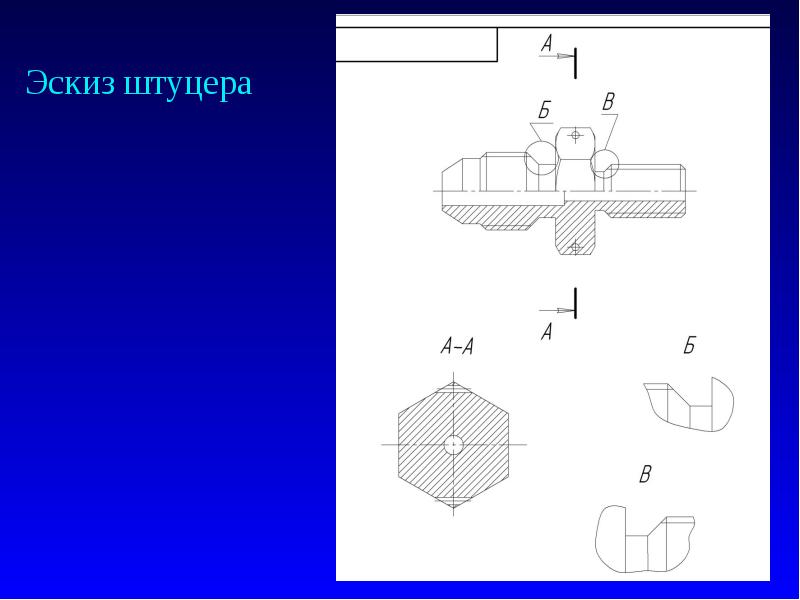

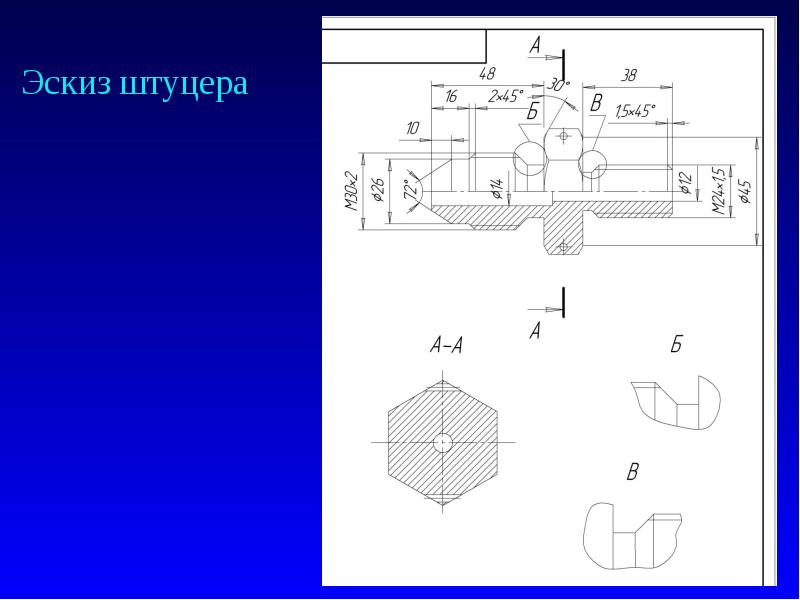

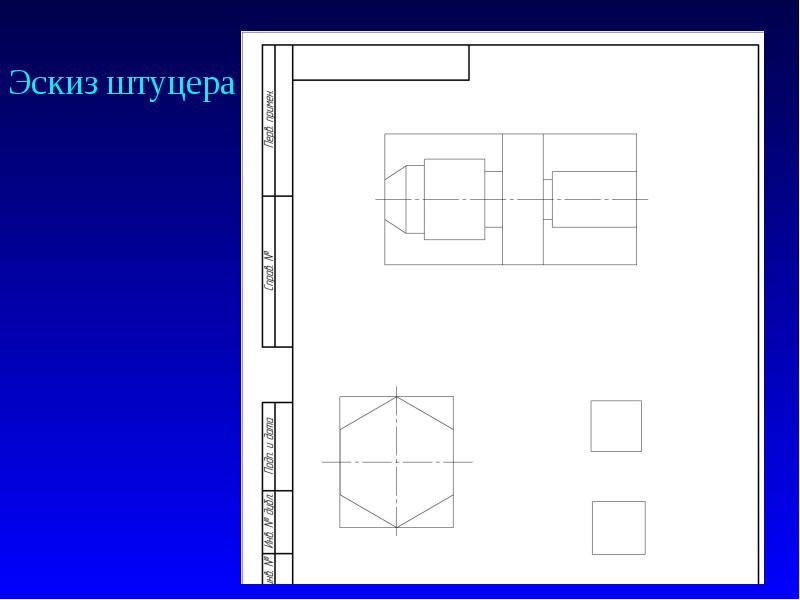

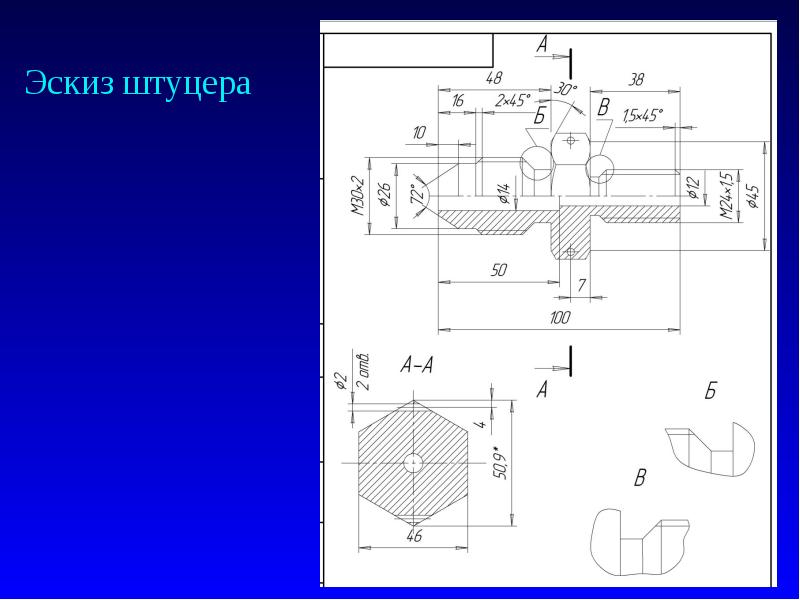

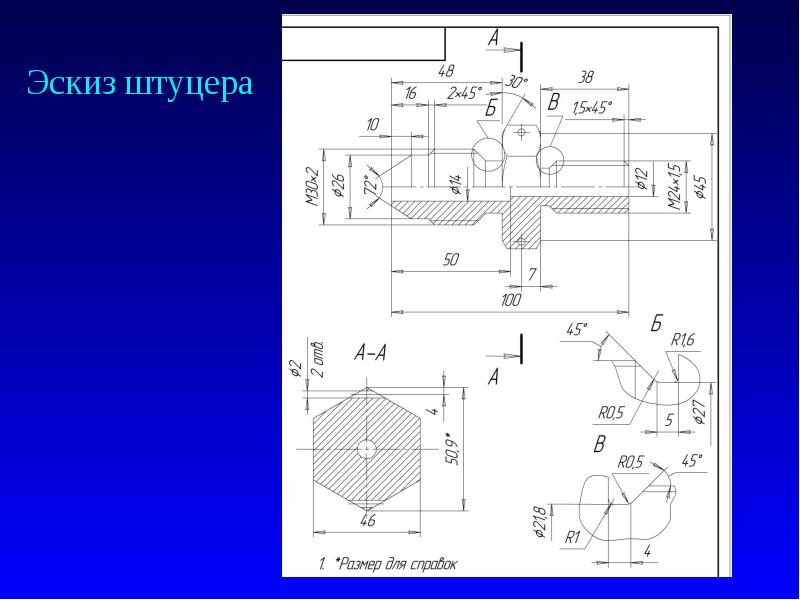

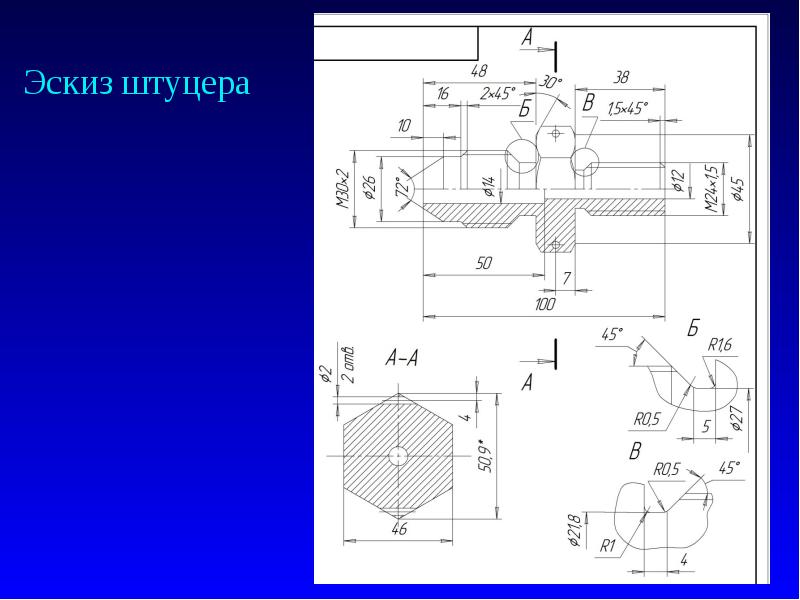

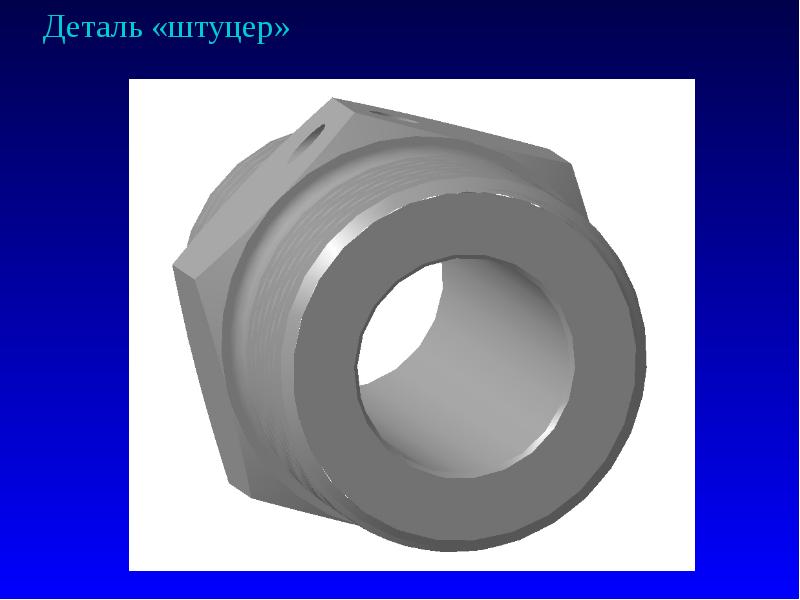

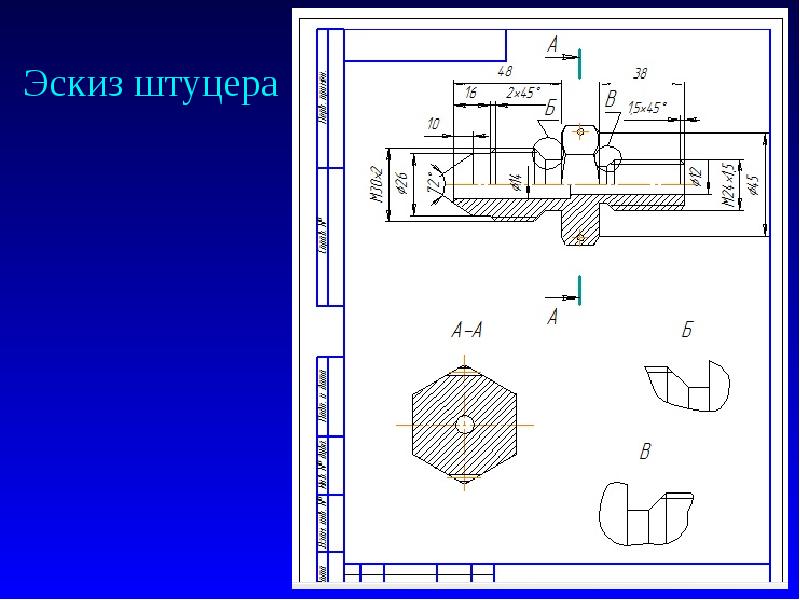

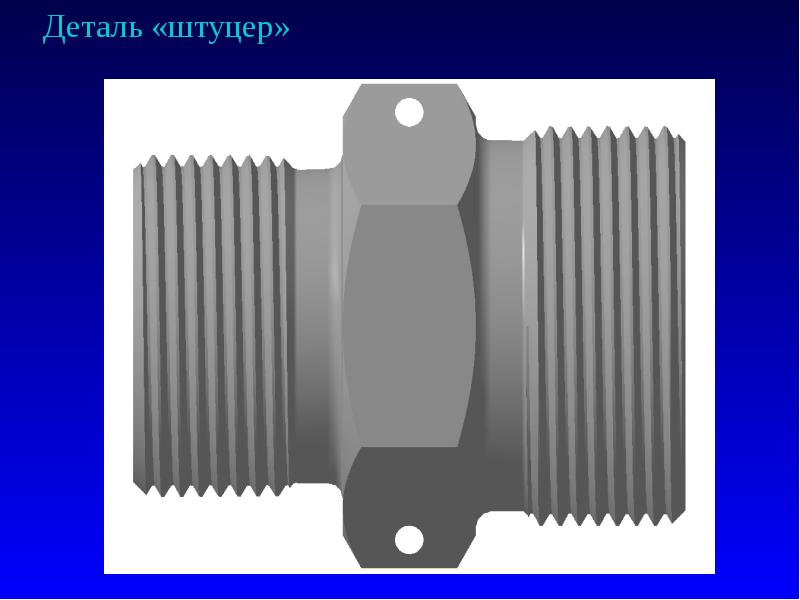

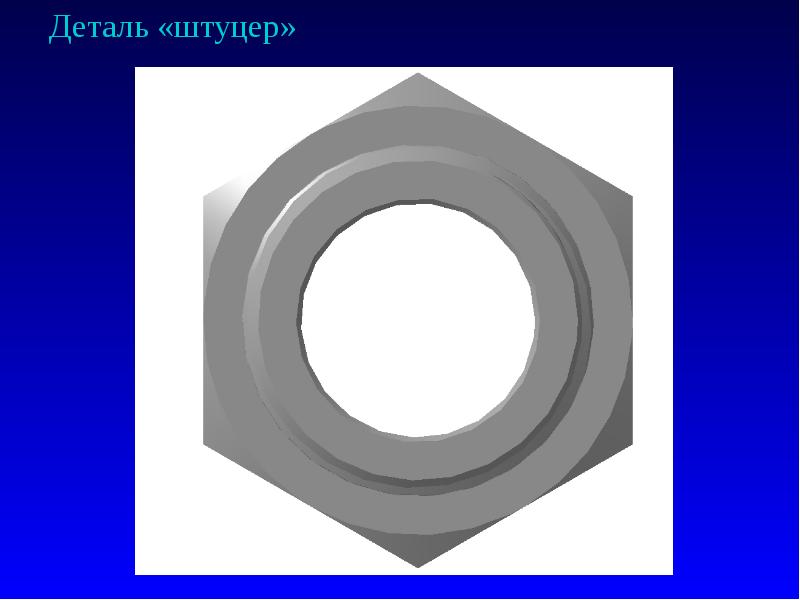

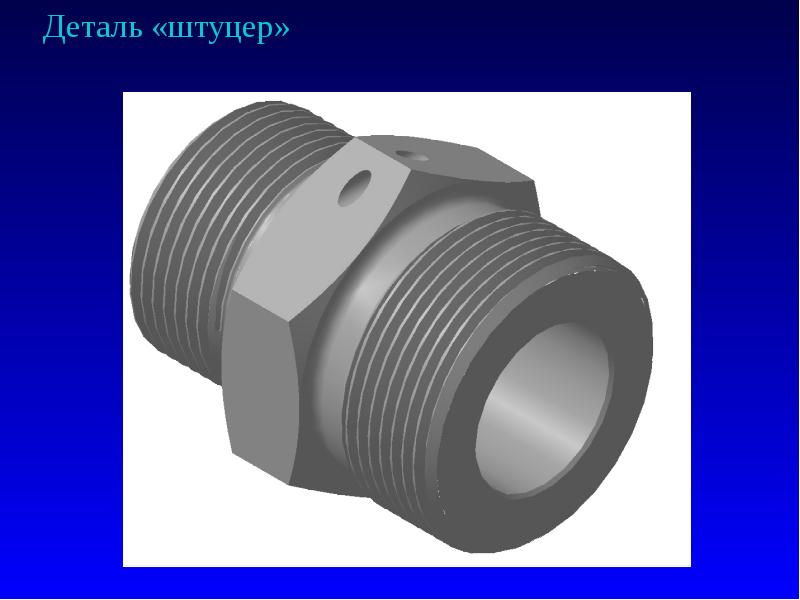

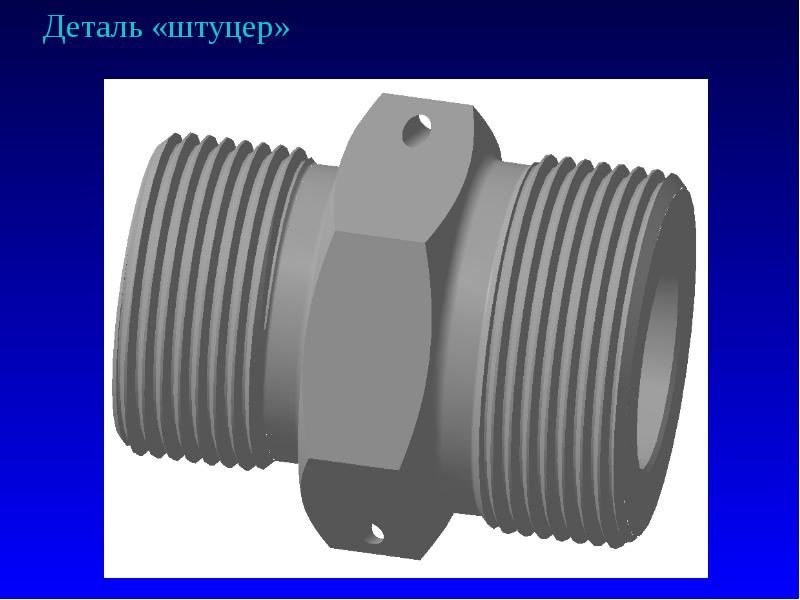

6. Эскиз детали. Требования к эскизу. Эскиз - чертеж временного характера, выполненный, как правило, от руки (без применения чертежных инструментов), без соблюдения масштаба, но с сохранением пропорциональности элементов детали, а также в соответствии со всеми правилами и условностями, установленными стандартами.

Слайд 60

Описание слайда:

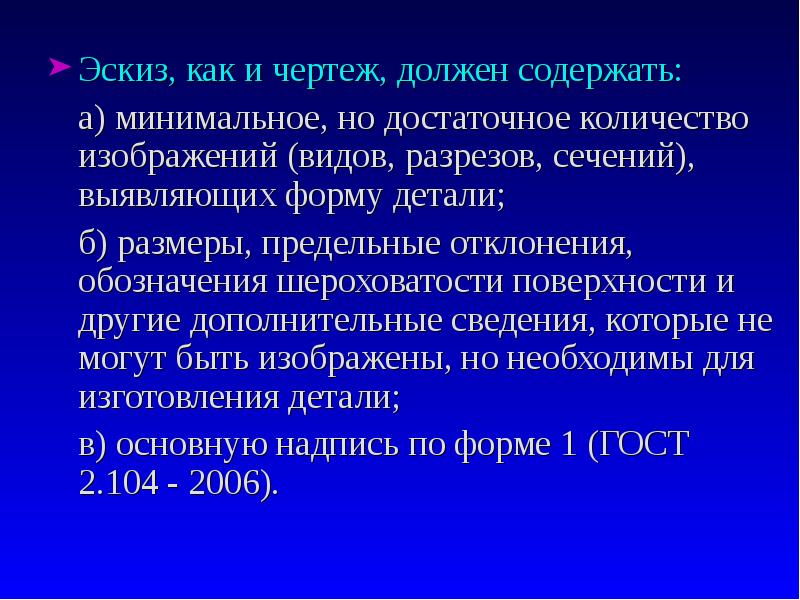

Эскиз, как и чертеж, должен содержать: Эскиз, как и чертеж, должен содержать: а) минимальное, но достаточное количество изображений (видов, разрезов, сечений), выявляющих форму детали; б) размеры, предельные отклонения, обозначения шероховатости поверхности и другие дополнительные сведения, которые не могут быть изображены, но необходимы для изготовления детали; в) основную надпись по форме 1 (ГОСТ 2.104 - 2006).
