Слайд 1

Описание слайда:

Графическое проектирование агрегатов Занятие 4 - Виды изделий. Конструкторские документы. Чертеж детали. Сборочный чертеж. Выполнение с натуры эскиза вала. Выполнение по вариантам чертежа детали сложной формы (задание 5).

Слайд 2

Описание слайда:

Виды изделий ГОСТ 2.101-68 Изделием называется предмет или набор предметов, подлежащих изготовлению на производстве. Детали. Сборочные единицы. Комплексы. Комплекты.

Слайд 3

Описание слайда:

Структура изделия -

Слайд 4

Описание слайда:

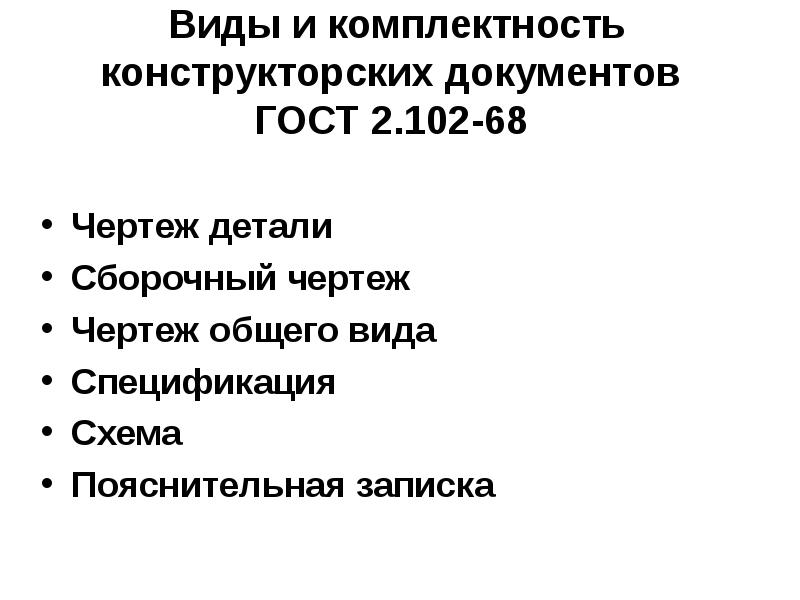

Виды и комплектность конструкторских документов ГОСТ 2.102-68 Чертеж детали Сборочный чертеж Чертеж общего вида Спецификация Схема Пояснительная записка

Слайд 5

Описание слайда:

Обозначение конструкторских документов ГОСТ 2.201-80

Слайд 6

Описание слайда:

Чертеж детали Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Рабочий чертеж детали содержит: изображение (ГОСТ 2.305-68), размеры (ГОСТ 2.307-68), шероховатость (ГОСТ 2.309-68), обозначение материала детали (наименование, марку, номер стандарта), текстовые надписи (ГОСТ 2.316-68): технические требования, технические характеристики, таблицы и др. Выбор расположения детали на поле чертежа: тела, имеющие форму тела вращения, изображают горизонтально, корпусные детали, крышки (литье, штамповка) изображают так, чтобы основная обработанная плоскость располагалась горизонтально.

Слайд 7

Описание слайда:

Пример выполнения рабочего чертежа детали имеющую форму тела вращения

Слайд 8

Описание слайда:

Сборочный чертеж ГОСТ 2.109-73 Сборочный чертеж-это конструкторский документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. Сборочный чертеж содержит: изображение сборочной единицы, необходимые размеры, (габаритные, установочные, присоединительные, выполняемые или контролируемые по данному чертежу, справочные), номера позиций, технические требования, техническую характеристику изделия (при необходимости).

Слайд 9

Описание слайда:

Спецификация ГОСТ 2.106-96 Заполняется сверху вниз. Состоит из разделов: документация; сборочные единицы; детали; стандартные изделия; материалы.

Слайд 10

Описание слайда:

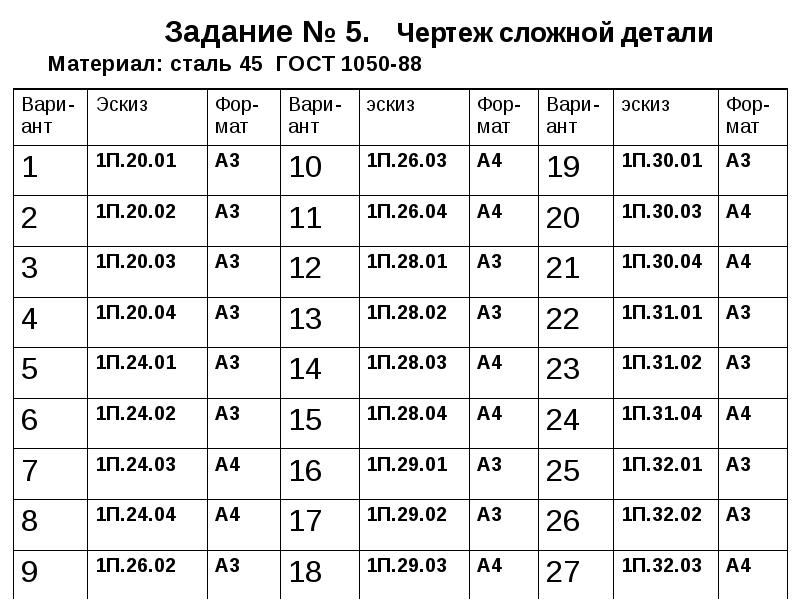

Задание № 5. Чертеж сложной детали Материал: сталь 45 ГОСТ 1050-88

Слайд 11

Описание слайда:

Литература 1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М. Высшая школа, 1994г. 671 с. 2. Проекционное черчение. Методические указания. /Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с. 3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с. 4. Государственные стандарты ЕСКД 5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с.
