Виды контроля коррозии - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Виды контроля коррозии. Доклад-сообщение содержит 22 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Точки пересечения прямых Е-lg и E-lg для каждой из двух ОВР (5) и (6) дают значения Ер и lgi обмена i0= = . При рЕ с учетом (7)-(10) iвм= iрм=0 и iвR= iвOx=0. Суммарные ПК в координатах E-lgi имеют три участка: - горизонтальный 0-1, когда i  i0, электрод практически не поляризуется; - кривая 1-2, когда при малой ΔЕ  2,3RT/(nF) значения i0, и соизмеримы, - тафелева прямая 2-3 при большой поляризации, когда Мn+М и iвм  Мn+ . В Е-i участок 0-1 превращается в точку, 1-2 – в прямую и 2-3 – в эксп. зависимость.

Слайд 4

Описание слайда:

В реальном коррозионном биэлектроде ( М в растворе, содержащем Мn+ , Ох и R) рЕМn+/М и рЕОх/R измерить не удается, т.к. бестоковый потенциал является потенциалом коррозии Екор. В реальном коррозионном биэлектроде ( М в растворе, содержащем Мn+ , Ох и R) рЕМn+/М и рЕОх/R измерить не удается, т.к. бестоковый потенциал является потенциалом коррозии Екор. Условие с т а ц и о н а р н о с т и Екор имеет вид:

Слайд 5

Описание слайда:

C учетом (8) и (9) переходит в (12), j ipM. C учетом (8) и (9) переходит в (12), j ipM. j ipM = iвR (12) Если ipM  iвR нарушается электрический баланс и Екор становится нестационарным. Если ipM  iвR Екор становится меньше стационарного, что приводит к снижению ipM и росту iвR во времени. В результате Екор увеличивается с  и стремится к стационарному. Если первоначальный нестационарный бестоковый потенциал нужно сделать стационарным, для этого нужно выдержать условие iвR  ipM, т.е подать на электрод катодный ток плотностью iк: iк = iвR - ipM (13) (13) - стационарность Е при катодной поляризации биэлектрода. При анодной поляризации оно имеет вид: iа = ipM - iвR (14)

Слайд 6

Описание слайда:

Если условия (12) и (13) не соблюдаются, потенциал под током не стационарен. Кривые E-lg iк и E-lg iа представлены на рис и имеют те же три характерных участка. Поскольку при катодной поляризации ipM падает ( при каждом смещении потенциала на ΔЕк=ba на порядок), а iвR растет на порядок при каждом ΔЕк=bк, кривая плотности катодного тока практически сливается с прямыми E-lg iвR и E-lgOx. По этой же причине при ΔЕа  bк (bа) Если условия (12) и (13) не соблюдаются, потенциал под током не стационарен. Кривые E-lg iк и E-lg iа представлены на рис и имеют те же три характерных участка. Поскольку при катодной поляризации ipM падает ( при каждом смещении потенциала на ΔЕк=ba на порядок), а iвR растет на порядок при каждом ΔЕк=bк, кривая плотности катодного тока практически сливается с прямыми E-lg iвR и E-lgOx. По этой же причине при ΔЕа  bк (bа) iа  ipM  М. В этом случае кривые E-lg iвR и E-lg iрМ являются парциальными по отношению к суммарным E-lg iа и E-lg iк.

Слайд 7

Описание слайда:

В ы х о д п о т о к у В ы х о д п о т о к у анодной реакции растворения металла представляет собой долю анодного тока, идущего на нее, или ВТрМ = iрМ/ iа. При Екор , когда iа= 0, ВТрМ = . В интервале Екор  Е  рЕОх/R с учетом (14) ВТрМ = 1+ iвR/ iа 1 снижается с ростом анодной поляризации. При Е= рЕ Мn+/М iвR=0 и ВТрМ=1. При Е  рЕОх/R iа = iрМ + iвОх и ВТрМ=1- iвОх/ iа1, но поскольку iвОх iрМ , ВТрМ1. Т.О., ВТрМ при анодной поляризации снижается. Аналогичным образом легко показать, что это же происходит и с ВТвR при катодной поляризации.

Слайд 8

Описание слайда:

Если между катодным и анодным участками существует омическое падение напряжения. Графически уравнение закона Ома описывается прямой ΔЕR – i с угловым коэффициентом R. Поэтому поляризационные кривые представим в координатах Е – i и ограничимся наиболее важными для коррозионного биэлектрода Е – iрМ и Е –iвR (рис.2). Если они построены без учета омического фактора, тогда точка их Если между катодным и анодным участками существует омическое падение напряжения. Графически уравнение закона Ома описывается прямой ΔЕR – i с угловым коэффициентом R. Поэтому поляризационные кривые представим в координатах Е – i и ограничимся наиболее важными для коррозионного биэлектрода Е – iрМ и Е –iвR (рис.2). Если они построены без учета омического фактора, тогда точка их

Слайд 9

Описание слайда:

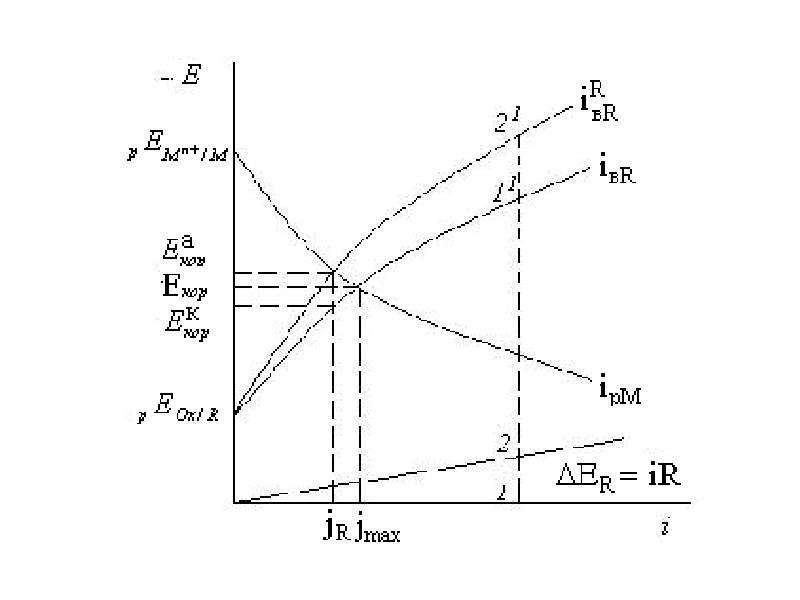

пересечения дает один Екор и максимальную скорость коррозии jмах. Для учета омического фактора следует перестроить одну из кривых ( на рис.2 катодную), а именно при каждом i добавить отрезок, равный соответствующему ΔЕR ( отрезки 1-2 и 1`-2` равны). пересечения дает один Екор и максимальную скорость коррозии jмах. Для учета омического фактора следует перестроить одну из кривых ( на рис.2 катодную), а именно при каждом i добавить отрезок, равный соответствующему ΔЕR ( отрезки 1-2 и 1`-2` равны).

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Виды контроля коррозии При стационарном Екор растворение металла и катодная деполяризация являются сопряженными реакциями, изменение скорости одной достаточно для изменения j. Однако величина j более чувствительна к изменению скорости более затрудненного процесса. Степень затрудненности процесса характеризуется перенапряжением =Екор-рЕ.  при данной i растет с увеличением удельной поляризуемости b и уменьшением i0. Чем ниже b и выше i0, тем устойчивее рЕ.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Рис. а,б иллюстрируют роль i0. Если , процесс протекает с катодным контролем (рис. а) и изменение только катодной кривой влияет на j, почти не меняя Екор  рЕМn+/M. Перенапряжение растворения металла M  0. Обратный случай представлен на рис. б , где изменение j обусловлено влиянием различных факторов на анодный процесс, а перенапряжение выделения восстановителя R  0. По первому варианту корродируют амальгамы щелочных металлов, а по второму – благородные металлы при низкой [Mn+]. Рис. а,б иллюстрируют роль i0. Если , процесс протекает с катодным контролем (рис. а) и изменение только катодной кривой влияет на j, почти не меняя Екор  рЕМn+/M. Перенапряжение растворения металла M  0. Обратный случай представлен на рис. б , где изменение j обусловлено влиянием различных факторов на анодный процесс, а перенапряжение выделения восстановителя R  0. По первому варианту корродируют амальгамы щелочных металлов, а по второму – благородные металлы при низкой [Mn+].

Слайд 14

Описание слайда:

На рис. в,г показана роль крутизны поляризационных кривых. При bк  , что имеет место в области предельного тока диффузии Ох, величина j определяется , т.е. iвR. Этот случай описывает коррозию сталей в морской и пресной воде, а также в грунте, которая протекает с кислородной деполяризацией. Для пассивирующихся металлов в пассивной области bа   и коррозия лимитируется плотностью тока полной пассивации iпп. На рис. в,г показана роль крутизны поляризационных кривых. При bк  , что имеет место в области предельного тока диффузии Ох, величина j определяется , т.е. iвR. Этот случай описывает коррозию сталей в морской и пресной воде, а также в грунте, которая протекает с кислородной деполяризацией. Для пассивирующихся металлов в пассивной области bа   и коррозия лимитируется плотностью тока полной пассивации iпп.

Слайд 15

Описание слайда:

Сложные коррозионные системы Короткозамкнутая система ( R0), у которой поверхность всех металлов, находящихся в электрическом контакте, эквипотенциальна, т.е. устанавливается один стационарный . Площади металлов различны, условие стационарности оперирует со значениями J, а не i. JpM = JвR () Это соотношение для нескольких М. или для суммарных Jа = Jк ()

Слайд 16

Описание слайда:

Суммарные кривые E-Ja, E-Jк .

Слайд 17

Описание слайда:

Кривая ( ) Кривая ( ) (при заданном Е) начинается от и до совпадает с кривой т.к. при этих Е При Е нужно складывать Пример сложения при Е1: ( отрезок 0-3) = ( 0-2) + (0-1), при этом отрезки 2-3 и 0-1 равны. Аналогично строится кривая

Слайд 18

Описание слайда:

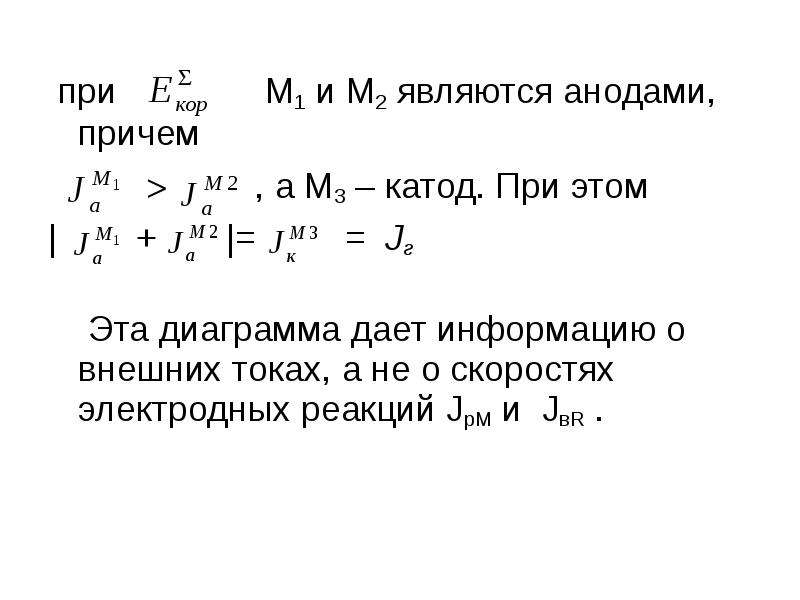

при М1 и М2 являются анодами, причем при М1 и М2 являются анодами, причем  , а М3 – катод. При этом | + |= = Jг Эта диаграмма дает информацию о внешних токах, а не о скоростях электродных реакций JpM и JвR .

Слайд 19

Описание слайда:

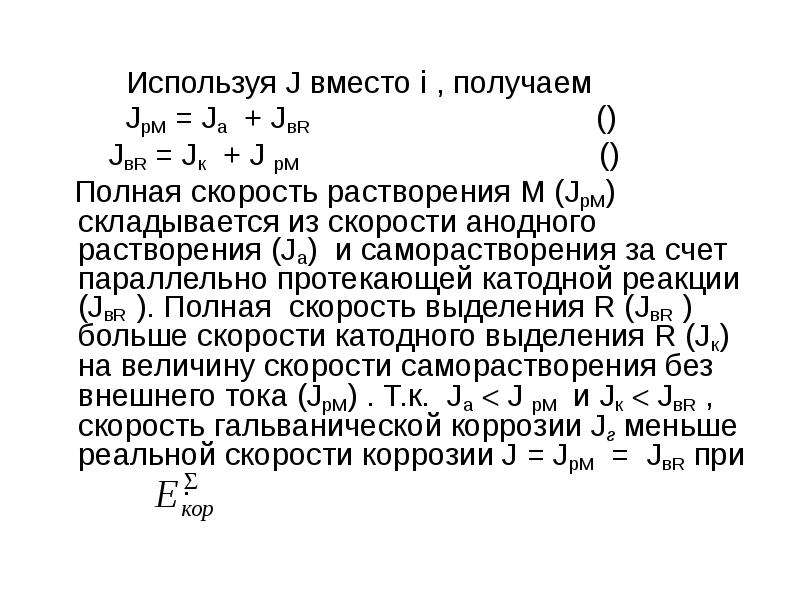

Используя J вместо i , получаем Используя J вместо i , получаем JpM = Jа + JвR () JвR = Jк + J pM () Полная скорость растворения М (JpM) складывается из скорости анодного растворения (Jа) и саморастворения за счет параллельно протекающей катодной реакции (JвR ). Полная скорость выделения R (JвR ) больше скорости катодного выделения R (Jк) на величину скорости саморастворения без внешнего тока (JpM) . Т.к. Jа  J pM и Jк  JвR , скорость гальванической коррозии Jг меньше реальной скорости коррозии J = JpM = JвR при .

Слайд 20

Описание слайда:

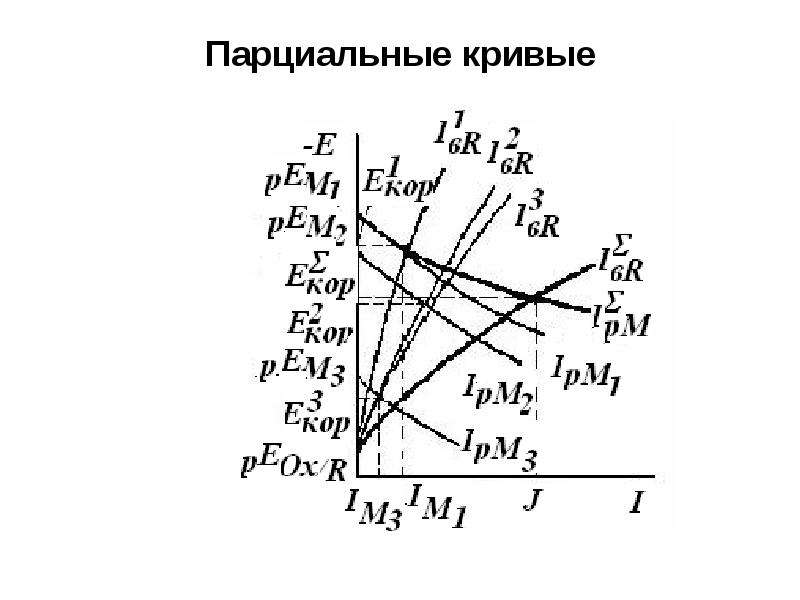

Парциальные кривые

Слайд 21

Описание слайда:

Эти кривые идут от равновесного потенциала, а не от Екор. Аналогично проводится суммирование. Эти кривые идут от равновесного потенциала, а не от Екор. Аналогично проводится суммирование. Кривая начинается от наиболее отрицательного М. Все металлы корродируют в одной Red/Ox – системе, катодные кривые выходят из одной точки и при каждом Е нужно складывать 3 тока. Точка пересечения полученных кривых дает J  Jг и .

Слайд 22

Описание слайда:

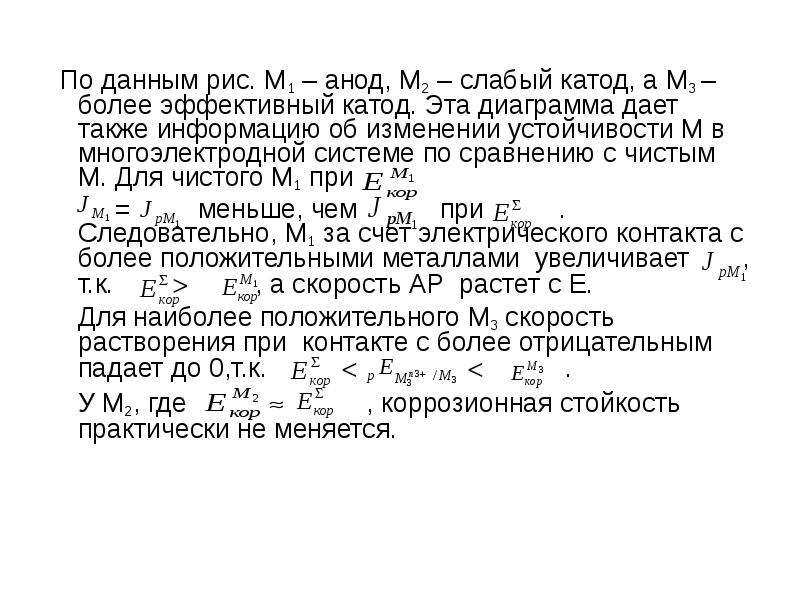

По данным рис. М1 – анод, М2 – слабый катод, а М3 – более эффективный катод. Эта диаграмма дает также информацию об изменении устойчивости М в многоэлектродной системе по сравнению с чистым М. Для чистого М1 при По данным рис. М1 – анод, М2 – слабый катод, а М3 – более эффективный катод. Эта диаграмма дает также информацию об изменении устойчивости М в многоэлектродной системе по сравнению с чистым М. Для чистого М1 при = меньше, чем при . Следовательно, М1 за счет электрического контакта с более положительными металлами увеличивает , т.к.  , а скорость АР растет с Е. Для наиболее положительного М3 скорость растворения при контакте с более отрицательным падает до 0,т.к.   . У М2, где  , коррозионная стойкость практически не меняется.
