Вы можете ознакомиться и скачать презентацию на тему Виртуальная инженерия. Предпосылки создания. Доклад-сообщение содержит 50 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

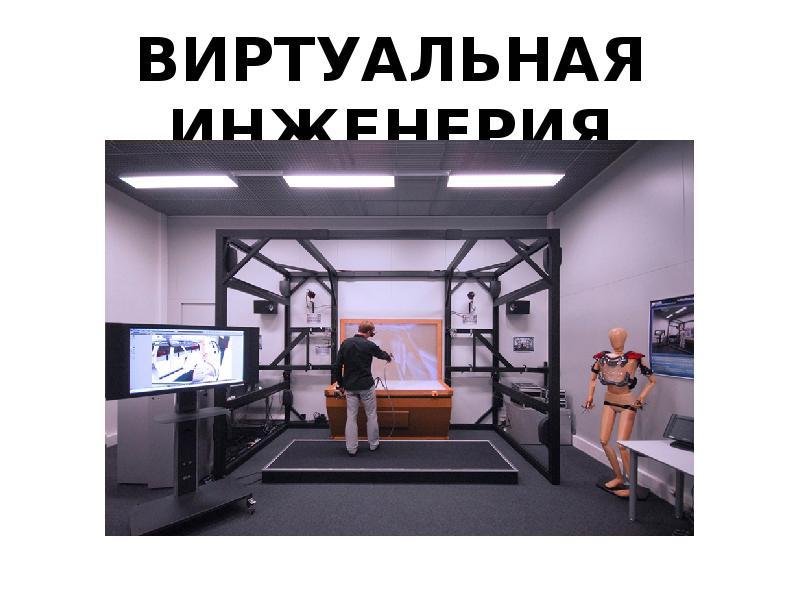

ВИРТУАЛЬНАЯ ИНЖЕНЕРИЯ

Слайд 2

Описание слайда:

ПРЕДПОСЫЛКИ СОЗДАНИЯ Традиционная разработка продукта основывается на итерационном процессе проектирования и построения прототипов. Для обеспечения конкурентоспособности необходимо минимизировать время разработки продукта. Развитие систем геометрического моделирования привнесло новую парадигму проектирования и анализа

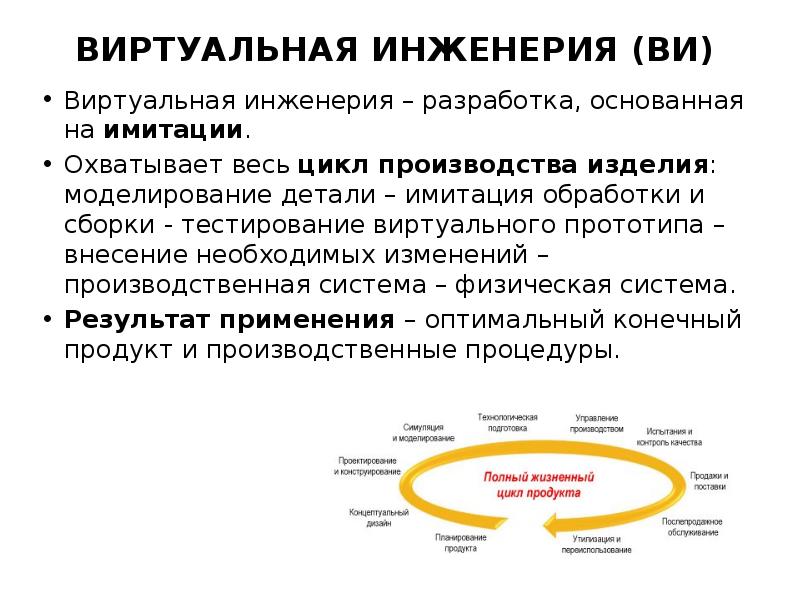

Слайд 3

Описание слайда:

ВИРТУАЛЬНАЯ ИНЖЕНЕРИЯ (ВИ) Виртуальная инженерия – разработка, основанная на имитации. Охватывает весь цикл производства изделия: моделирование детали – имитация обработки и сборки - тестирование виртуального прототипа – внесение необходимых изменений – производственная система – физическая система. Результат применения – оптимальный конечный продукт и производственные процедуры.

Слайд 4

Описание слайда:

ВИРТУАЛЬНАЯ СРЕДА Виртуальная среда – вычислительная структура, позволяющая имитировать геометрические и физические свойства реальных систем. Виртуальная и материальная реальность имеют одинаковый бытийный статус, являясь отражением мира идей.

Слайд 5

Описание слайда:

ВИРТУАЛЬНАЯ СРЕДА Умвельт – окружающий мир живого существа. Определяется спецификой его органов чувств и действия. «Знаковый мир» - совокупность возможных стимулов. Активный мир – совокупность возможных ответных реакций.

Слайд 6

Описание слайда:

ВЗАИМОДЕЙСТВИЕ С ВИРТУАЛЬНОЙ СРЕДОЙ Пассивное включение в реальность предполагает только наблюдение, а Активное – манипулирование объектами и влияние на ход развития событий.

Слайд 7

Описание слайда:

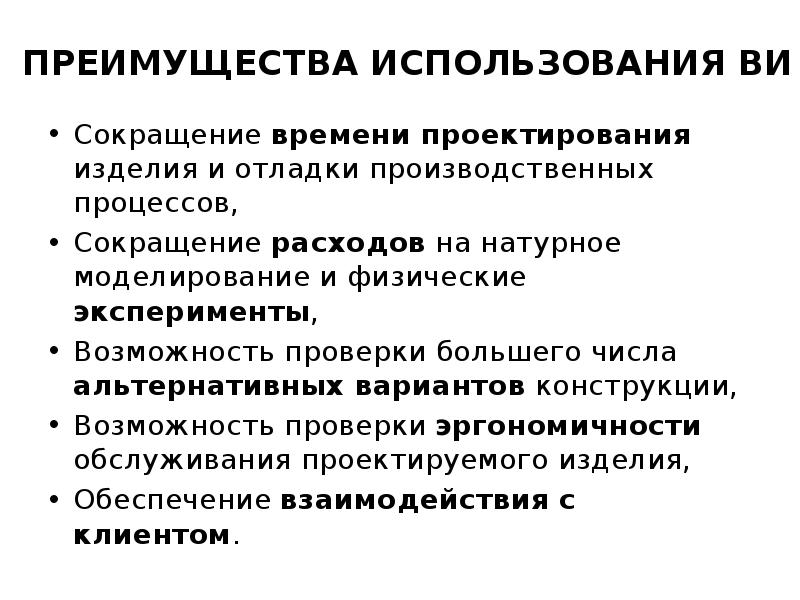

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ВИ Сокращение времени проектирования изделия и отладки производственных процессов, Сокращение расходов на натурное моделирование и физические эксперименты, Возможность проверки большего числа альтернативных вариантов конструкции, Возможность проверки эргономичности обслуживания проектируемого изделия, Обеспечение взаимодействия с клиентом.

Слайд 8

Описание слайда:

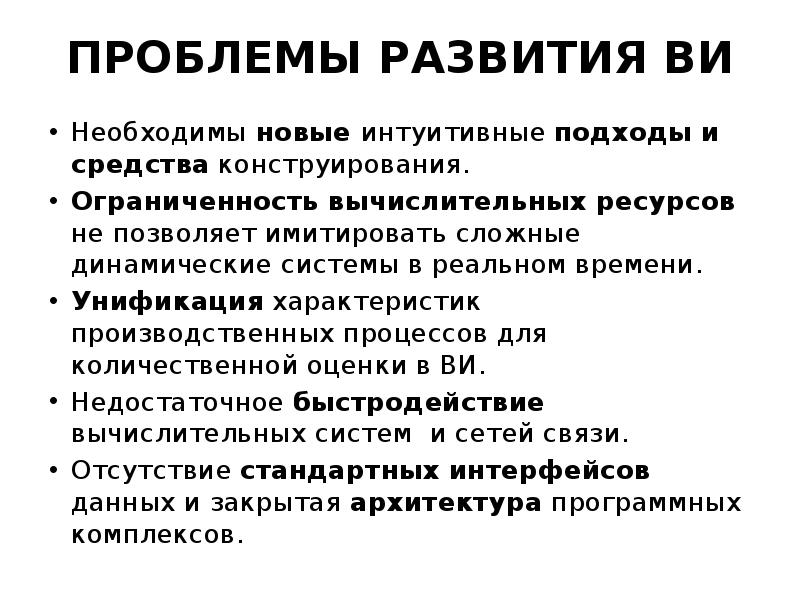

ПРОБЛЕМЫ РАЗВИТИЯ ВИ Необходимы новые интуитивные подходы и средства конструирования. Ограниченность вычислительных ресурсов не позволяет имитировать сложные динамические системы в реальном времени. Унификация характеристик производственных процессов для количественной оценки в ВИ. Недостаточное быстродействие вычислительных систем и сетей связи. Отсутствие стандартных интерфейсов данных и закрытая архитектура программных комплексов.

Слайд 9

Описание слайда:

ВИРТУАЛЬНОЕ ПРОИЗВОДСТВО – интегрированная синтетическая производственная среда, используемая на всех уровнях принятия решений. Может быть ориентировано на проектирование, производство и управление.

Слайд 10

Описание слайда:

КОМПОНЕНТЫ ВИРТУАЛЬНОГО ПРОИЗВОДСТВА Виртуальное проектирование – проектирование с помощью альтернативного пользовательского интерфейса. Цифровая имитация – проверка и оптимизация производственных процессов без применения физических прототипов. Виртуальное прототипирование – построение модели с геометрией и физическим поведением реального продукта. Виртуальный завод – имитация полной производственной системы.

Слайд 11

Описание слайда:

ВИРТУАЛЬНОЕ ПРОЕКТИРОВАНИЕ Создание конструкций и манипулирование ими в виртуальной среде с использованием средств виртуальной реальности, в т.ч. с обратной связью. Требует новых средств моделирования: интерфейсов ПО и устройств ввода-вывода.

Слайд 12

Описание слайда:

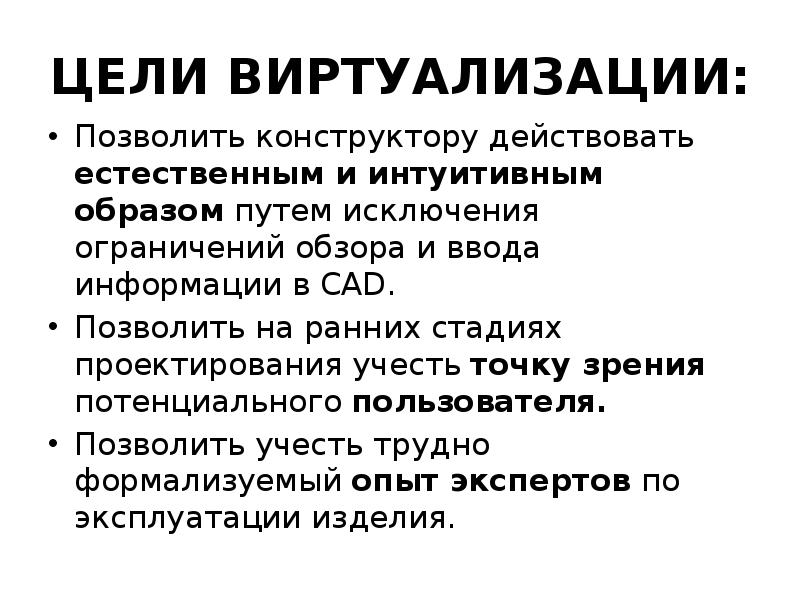

ЦЕЛИ ВИРТУАЛИЗАЦИИ: Позволить конструктору действовать естественным и интуитивным образом путем исключения ограничений обзора и ввода информации в CAD. Позволить на ранних стадиях проектирования учесть точку зрения потенциального пользователя. Позволить учесть трудно формализуемый опыт экспертов по эксплуатации изделия.

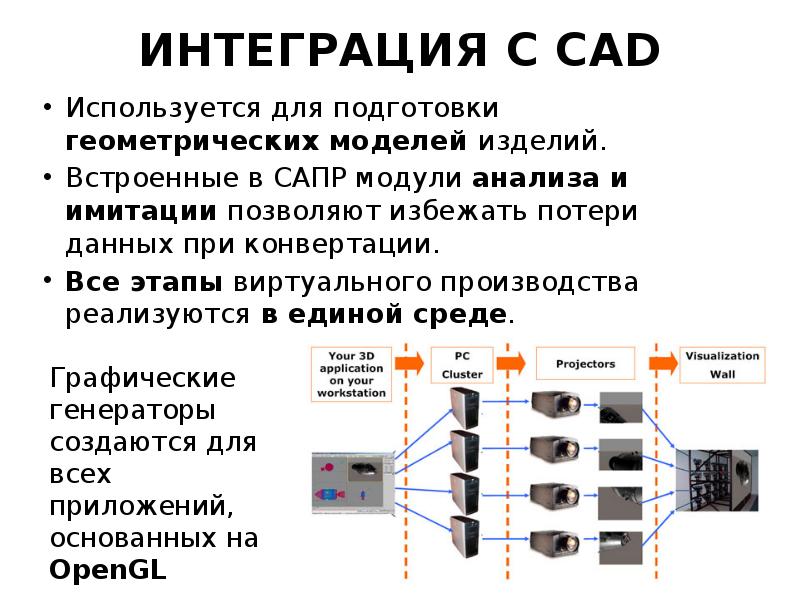

Слайд 13

Описание слайда:

ИНТЕГРАЦИЯ С CAD Используется для подготовки геометрических моделей изделий. Встроенные в САПР модули анализа и имитации позволяют избежать потери данных при конвертации. Все этапы виртуального производства реализуются в единой среде.

Слайд 14

Описание слайда:

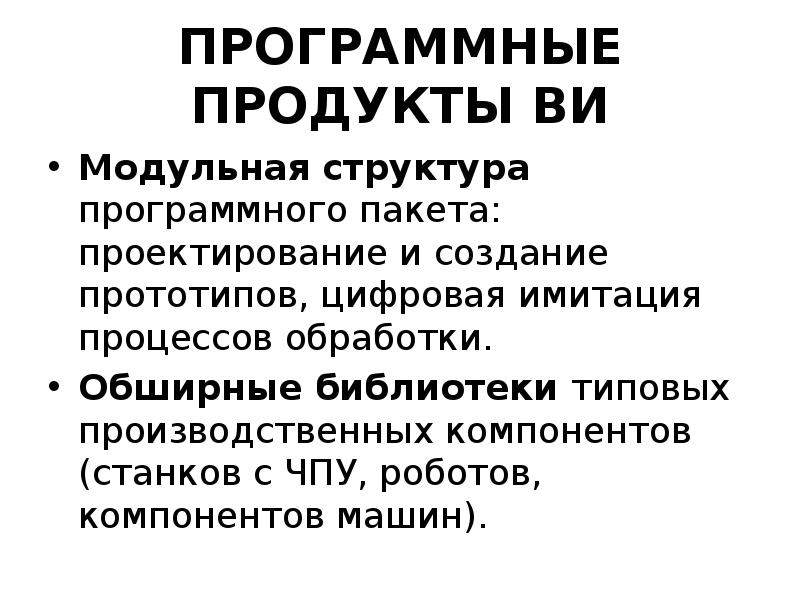

ПРОГРАММНЫЕ ПРОДУКТЫ ВИ Модульная структура программного пакета: проектирование и создание прототипов, цифровая имитация процессов обработки. Обширные библиотеки типовых производственных компонентов (станков с ЧПУ, роботов, компонентов машин).

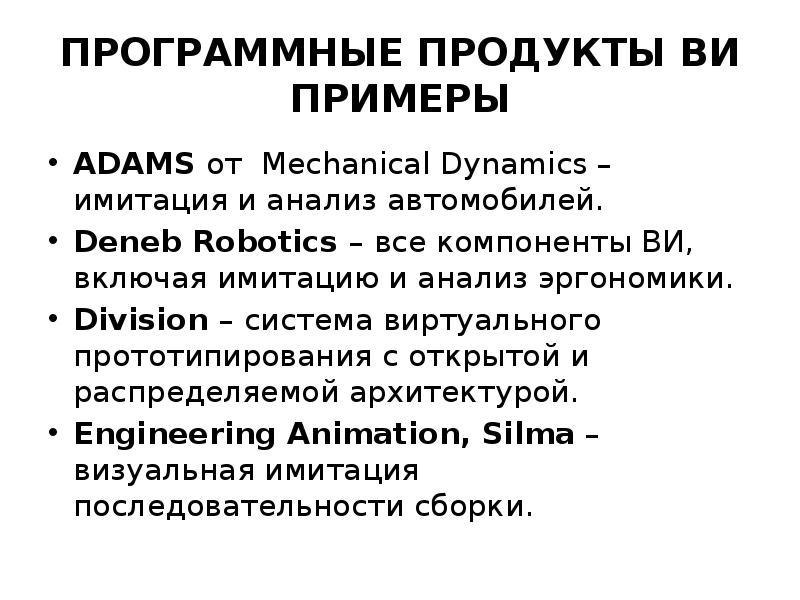

Слайд 15

Описание слайда:

ПРОГРАММНЫЕ ПРОДУКТЫ ВИ ПРИМЕРЫ ADAMS от Mechanical Dynamics – имитация и анализ автомобилей. Deneb Robotics – все компоненты ВИ, включая имитацию и анализ эргономики. Division – система виртуального прототипирования с открытой и распределяемой архитектурой. Engineering Animation, Silma – визуальная имитация последовательности сборки.

Слайд 16

Описание слайда:

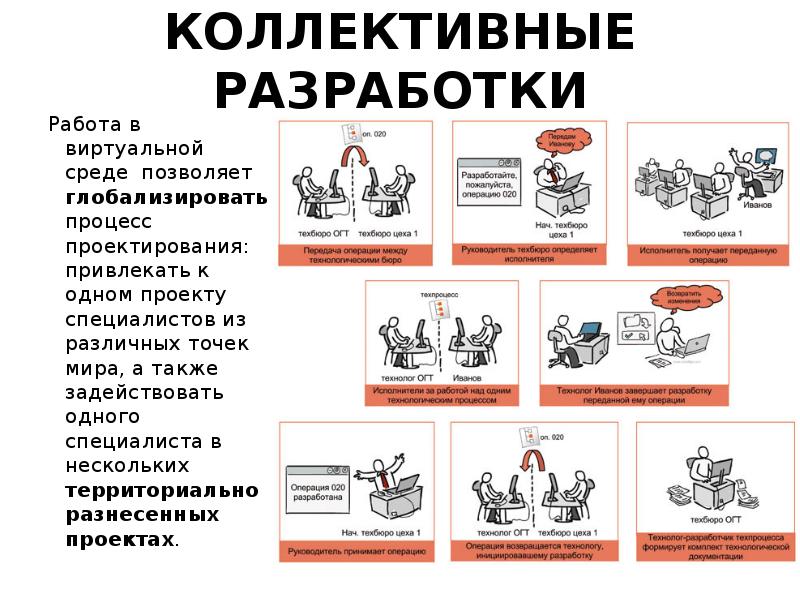

КОЛЛЕКТИВНЫЕ РАЗРАБОТКИ Работа в виртуальной среде позволяет глобализировать процесс проектирования: привлекать к одном проекту специалистов из различных точек мира, а также задействовать одного специалиста в нескольких территориально разнесенных проектах.

Слайд 17

Описание слайда:

ПАРАЛЛЕЛЬНОЕ ПРОЕКТИРОВАНИЕ При последовательном проектировании процесс поиска технического решения путем перебора вариантов и их уточнения является итерационным. При параллельном проектировании над вариантом проекта одновременно работают специалисты в самых различных областях. Позволяет выявить ошибки конструирования на ранних стадиях проекта.

Слайд 18

Описание слайда:

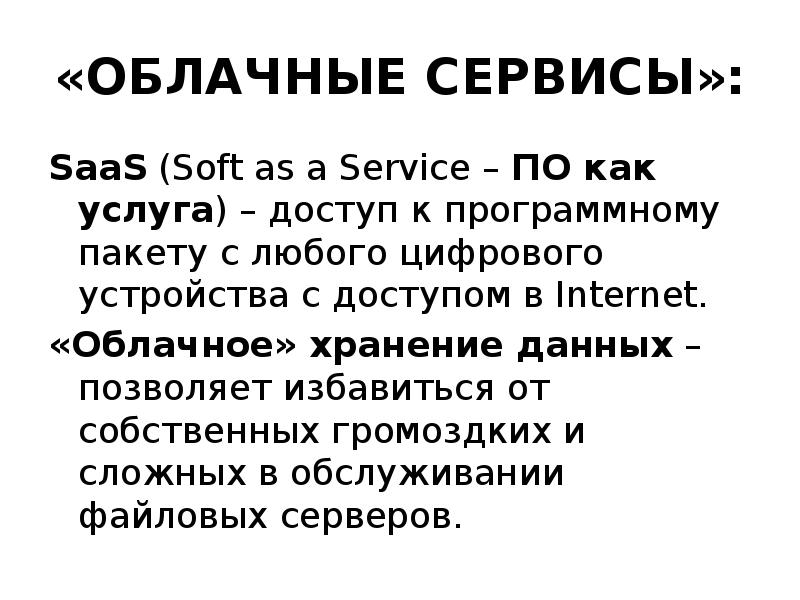

«ОБЛАЧНЫЕ СЕРВИСЫ»: SaaS (Soft as а Service – ПО как услуга) – доступ к программному пакету с любого цифрового устройства с доступом в Internet. «Облачное» хранение данных – позволяет избавиться от собственных громоздких и сложных в обслуживании файловых серверов.

Слайд 19

Описание слайда:

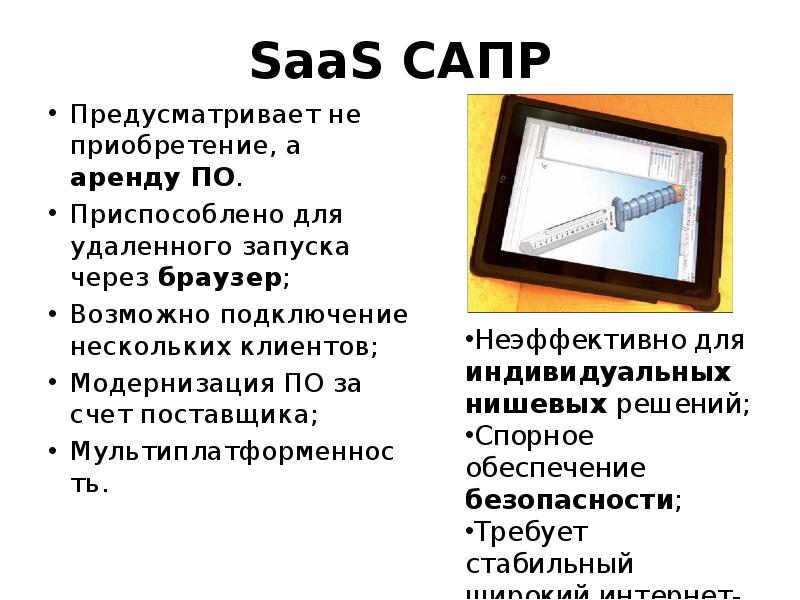

SaaS САПР Предусматривает не приобретение, а аренду ПО. Приспособлено для удаленного запуска через браузер; Возможно подключение нескольких клиентов; Модернизация ПО за счет поставщика; Мультиплатформенность.

Слайд 20

Описание слайда:

ОБЛАЧНОЕ ХРАНЕНИЕ ДАННЫХ Преимущества использования: Оплата фактически использованного места, а не аренда сервера; Сокращение издержек на обслуживание собственной инфраструктуры и резервирования данных; Работает с различными операционными системами.

Слайд 21

Описание слайда:

ИНТЕГРИРОВАННАЯ ИНФОРМАЦИОННАЯ СРЕДА - совокупность распределенных баз данных, содержащих сведения об изделиях, производственной среде, ресурсах и процессах предприятия, обеспечивающая корректность, актуальность, сохранность и доступность данных тем субъектам, участвующим в осуществлении ЖЦИ, которым это необходимо и разрешено. Единая интегрированная модель изделия– иерархически организованная модель, содержащая всю информацию об изделии, требуемую на любом из этапов ЖЦИ, при построении каждого из фрагментов которой использовались единые средства и методы построения.

Слайд 22

Описание слайда:

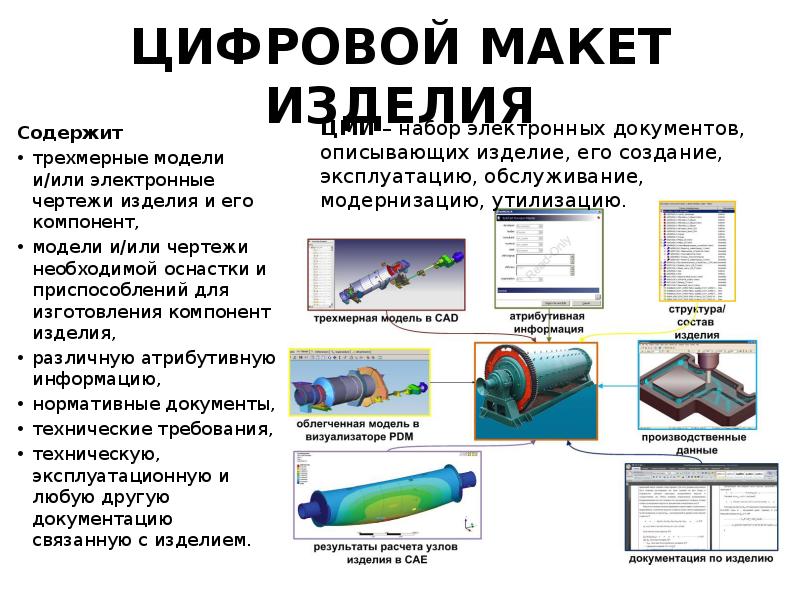

ЦИФРОВОЙ МАКЕТ ИЗДЕЛИЯ Cодержит трехмерные модели и/или электронные чертежи изделия и его компонент, модели и/или чертежи необходимой оснастки и приспособлений для изготовления компонент изделия, различную атрибутивную информацию, нормативные документы, технические требования, техническую, эксплуатационную и любую другую документацию связанную с изделием.

Слайд 23

Описание слайда:

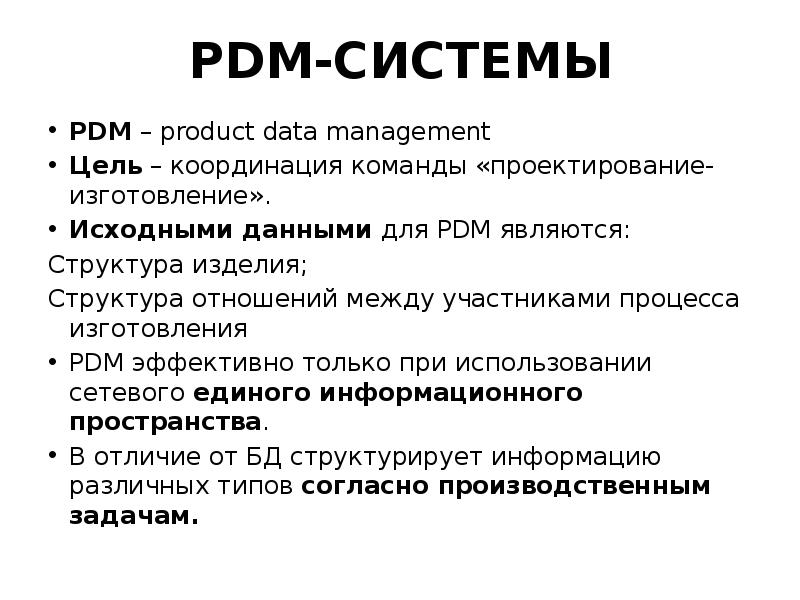

PDM-СИСТЕМЫ PDM – product data management Цель – координация команды «проектирование-изготовление». Исходными данными для PDM являются: Структура изделия; Структура отношений между участниками процесса изготовления PDM эффективно только при использовании сетевого единого информационного пространства. В отличие от БД структурирует информацию различных типов согласно производственным задачам.

Слайд 24

Описание слайда:

ИСТОРИЯ СОЗДАНИЯ PDM Первые системы PDM появились в 80е годы. Задачи: отслеживание состава всех файлов проекта, их целостности, актуальности и непротиворечивости.

Слайд 25

Описание слайда:

СОВРЕМЕННЫЕ PDM - СИСТЕМЫ ПОЗВОЛЯЮТ: Выполнять ведение проектов; Планировать работы и контролировать этапы их выполнения; Определять права доступа; Вести архив; Выполнять интеграцию с CAD/CAM; Реализовывать поисковые запросы; Осуществлять доступ через Web

Слайд 26

Описание слайда:

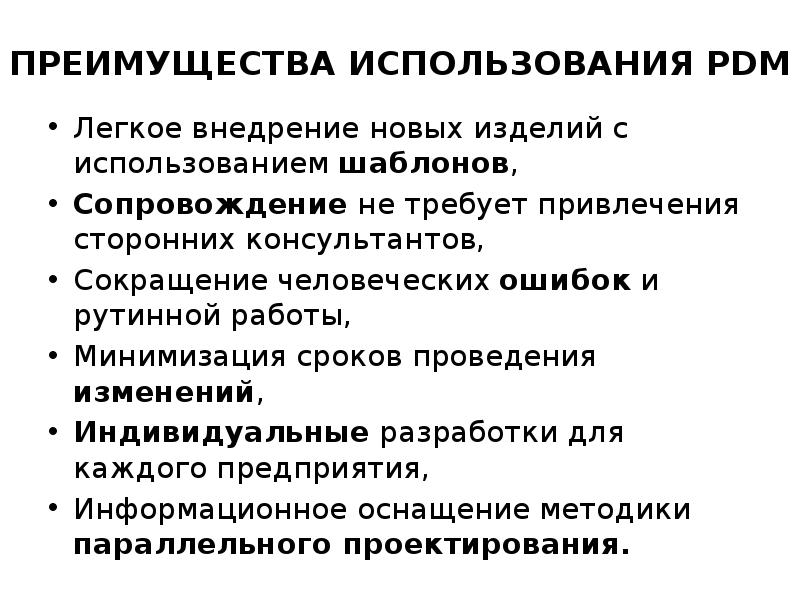

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ PDM Легкое внедрение новых изделий с использованием шаблонов, Сопровождение не требует привлечения сторонних консультантов, Сокращение человеческих ошибок и рутинной работы, Минимизация сроков проведения изменений, Индивидуальные разработки для каждого предприятия, Информационное оснащение методики параллельного проектирования.

Слайд 27

Описание слайда:

ЭТАПЫ ВНЕДРЕНИЯ PDM Создание БД, реализация связей с САПР, структуризация существующих данных, введение параллельного электронного документооборота. Создание электронных версий бизнес-процессов согласования и утверждения, подключение отдельных основных подразделений. Интеграция с ERP (система планирования ресурсов), подключение всех подразделений основного производства. Внедрение ЭЦП, создание единого информационного пространства с эксплуатантами.

Слайд 28

Описание слайда:

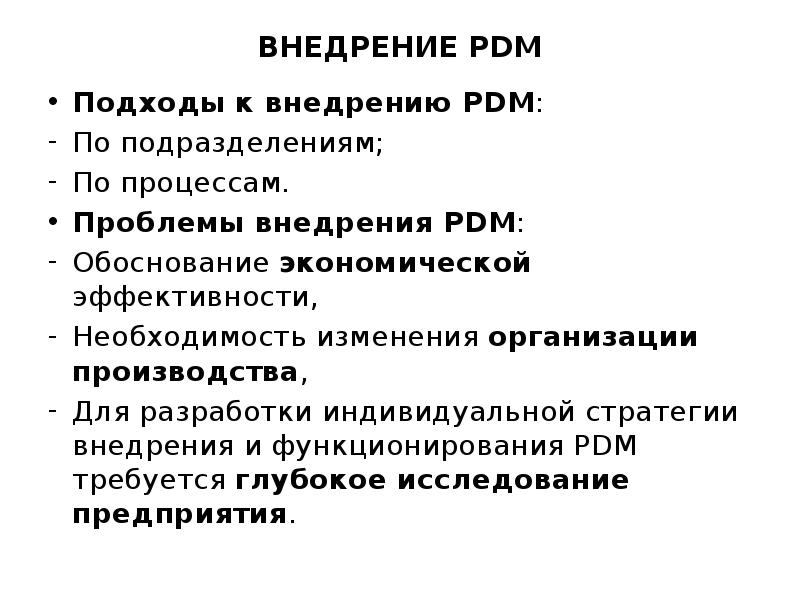

ВНЕДРЕНИЕ PDM Подходы к внедрению PDM: По подразделениям; По процессам. Проблемы внедрения PDM: Обоснование экономической эффективности, Необходимость изменения организации производства, Для разработки индивидуальной стратегии внедрения и функционирования PDM требуется глубокое исследование предприятия.

Слайд 29

Описание слайда:

ЖИЗНЕННЫЙ ЦИКЛ ИЗДЕЛИЯ ЖЦИ - Совокупность взаимосвязанных процессов последовательного изменения состояния продукции от формирования исходных требований к ней до окончания ее эксплуатации или применения(по Р 50-605-80-93 СРППП). При этом продукция конкретного типа может одновременно находиться в нескольких стадиях жизненного цикла, например, в стадиях производства, эксплуатации и капитального ремонта.

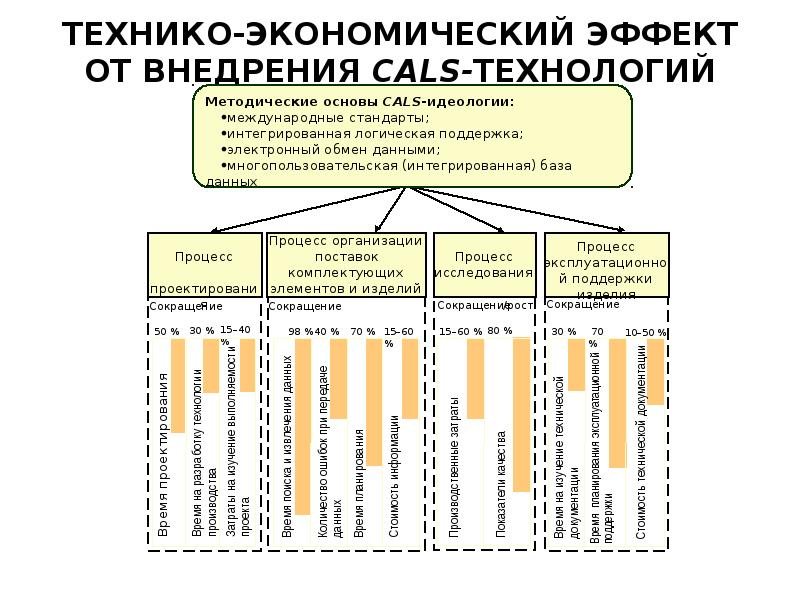

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

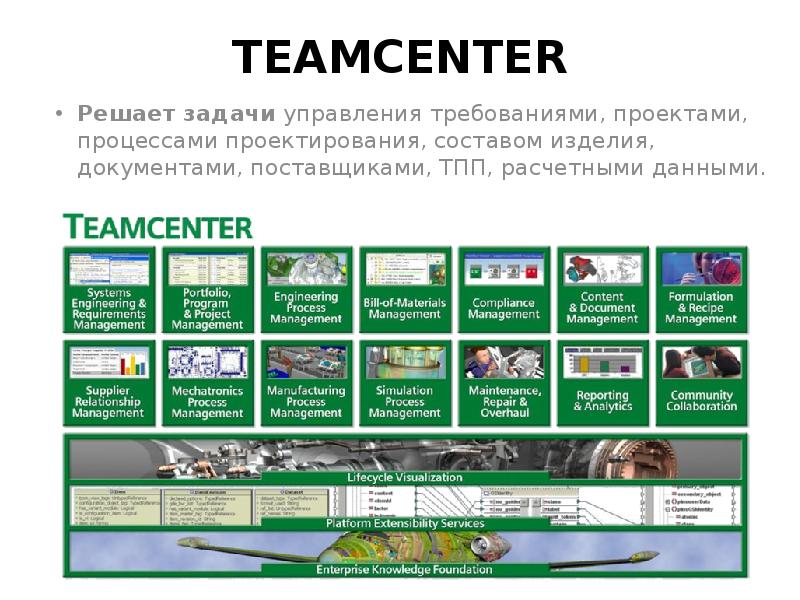

TEAMCENTER Решает задачи управления требованиями, проектами, процессами проектирования, составом изделия, документами, поставщиками, ТПП, расчетными данными.

Слайд 32

Описание слайда:

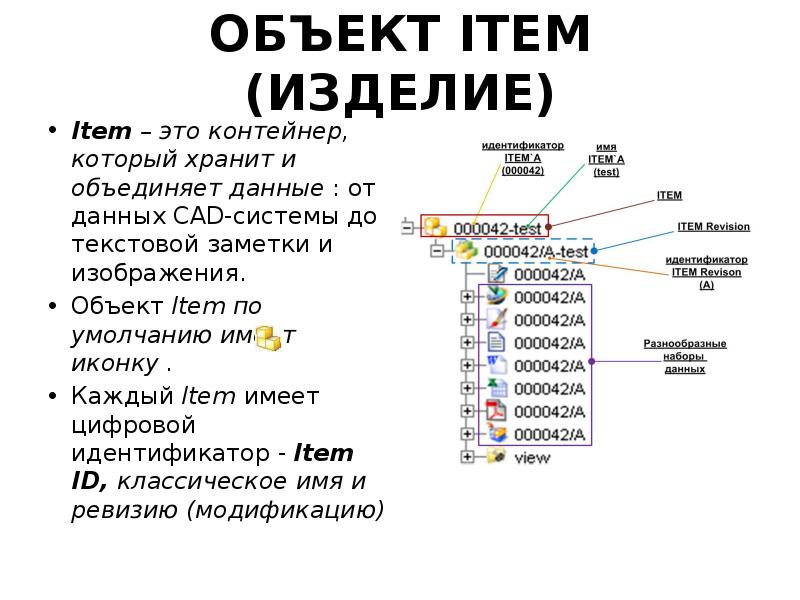

ОБЪЕКТ ITEM (ИЗДЕЛИЕ) Item – это контейнер, который хранит и объединяет данные : от данных CAD-системы до текстовой заметки и изображения. Объект Item по умолчанию имеет иконку . Каждый Item имеет цифровой идентификатор - Item ID, классическое имя и ревизию (модификацию)

Слайд 33

Описание слайда:

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ВИ Сама по себе виртуальная среда оснащается только компьютерной техникой. Все специфическое аппаратное обеспечение – устройства ввода и вывода информации для интерактивного взаимодействия с пользователем.

Слайд 34

Описание слайда:

УСТРОЙСТВА ВВОДА Следящие системы – электромагнитная, ультразвуковая, оптическая или механическая система для отслеживания положения и ориентации объекта. Может быть прикреплена к любой части тела. Джойстики. Информационные перчатки – информация с датчиков, соответствующих каждому суставу руки преобразуется обратно в изображение в виртуальной среде и изменяется динамически. Могут дополняться звеньями обратной связи.

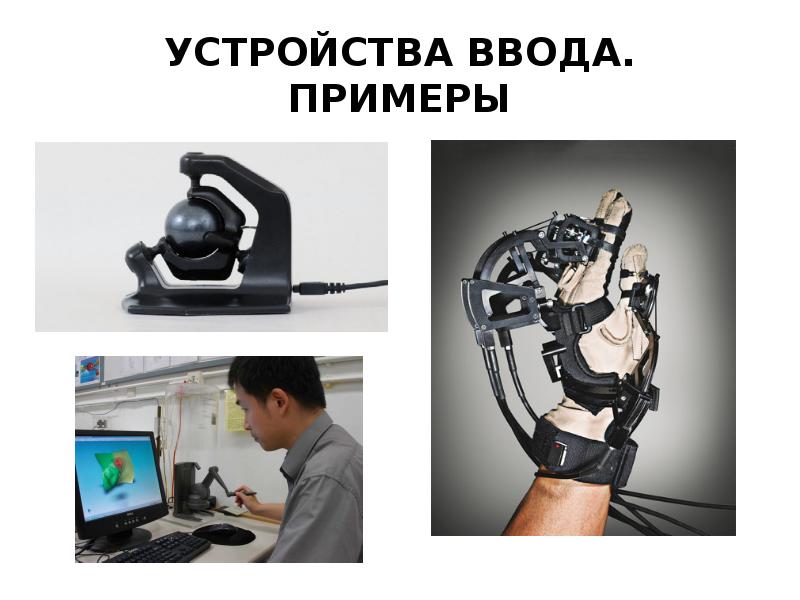

Слайд 35

Описание слайда:

УСТРОЙСТВА ВВОДА. ПРИМЕРЫ

Слайд 36

Описание слайда:

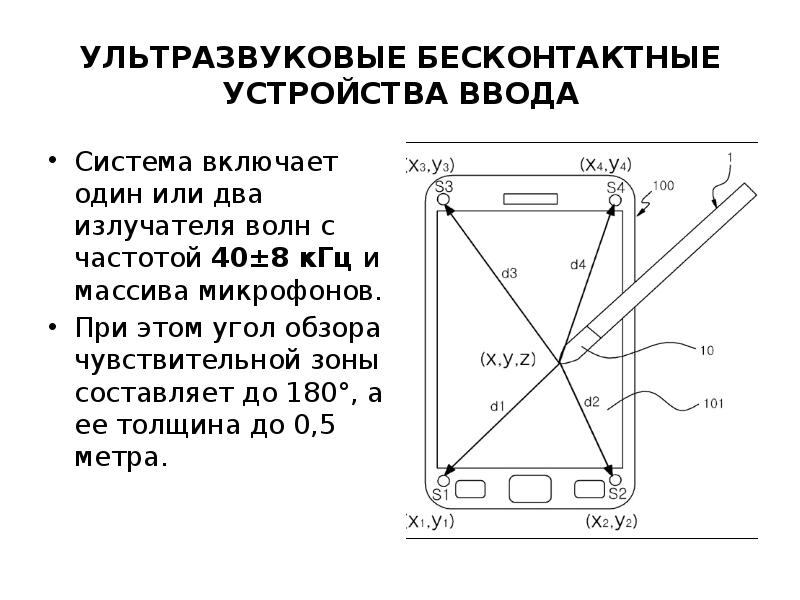

УЛЬТРАЗВУКОВЫЕ БЕСКОНТАКТНЫЕ УСТРОЙСТВА ВВОДА Система включает один или два излучателя волн с частотой 40±8 кГц и массива микрофонов. При этом угол обзора чувствительной зоны составляет до 180°, а ее толщина до 0,5 метра.

Слайд 37

Описание слайда:

УСТРОЙСТВА ВЫВОДА. ВИЗУАЛИЗАЦИЯ Устройства визуального отображения – основной компонент систем виртуальной реальности. Обеспечение стереоскопического обзора. Дисплеи пространственного погружения – панорамный видеоэкран, размер которого перекрывает поле зрения человека,

Слайд 38

Описание слайда:

УСТРОЙСТВА ВЫВОДА. ВИЗУАЛИЗАЦИЯ

Слайд 39

Описание слайда:

НОСИМЫЕ УСТРОЙСТВА ВИЗУАЛИЗАЦИИ Головные дисплеи – экран расположен близко к глазам, изображение на мониторе изменяется вслед за положение головы пользователя. Бинокулярные всенаправленные мониторы – вариант головного дисплея с механической следящей системой. Специальные очки – работают в комплекте с синхронизированным монитором, поле зрения ограничено размерами монитора/проектора.

Слайд 40

Описание слайда:

ПРИМЕР СИСТЕМЫ ВИЗУАЛИЗАЦИИ IC.IDO

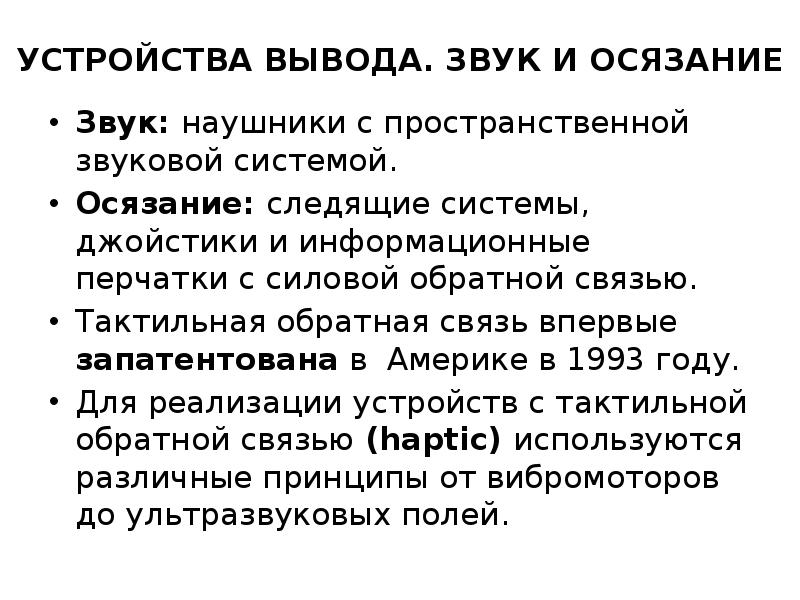

Слайд 41

Описание слайда:

УСТРОЙСТВА ВЫВОДА. ЗВУК И ОСЯЗАНИЕ Звук: наушники с пространственной звуковой системой. Осязание: следящие системы, джойстики и информационные перчатки с силовой обратной связью. Тактильная обратная связь впервые запатентована в Америке в 1993 году. Для реализации устройств с тактильной обратной связью (haptic) используются различные принципы от вибромоторов до ультразвуковых полей.

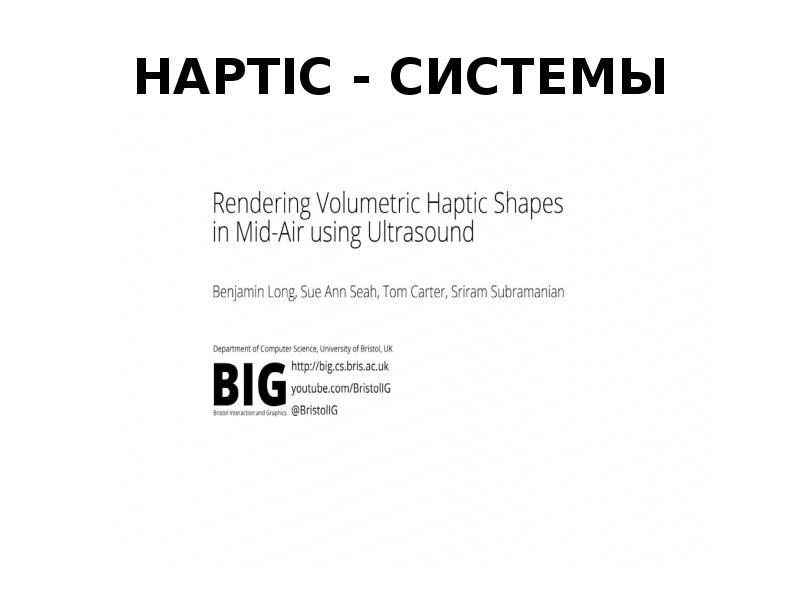

Слайд 42

Описание слайда:

HAPTIC - СИСТЕМЫ

Слайд 43

Описание слайда:

ВИРТУАЛЬНОЕ ПРОТОТИПИРОВАНИЕ Построение прототипа агрегата из геометрических моделей его частей – цифрового макета. Исследование виртуальной сборки. Оценка собираемости выполняется на основе данных о сборочных ограничениях и допусках. Позволяет определить оптимальные последовательность и траектории сборки.

Слайд 44

Описание слайда:

ВИРТУАЛЬНОЕ ПРОТОТИПИРОВАНИЕ Структурный и функциональный анализ прототипа. Кинематическая и динамическая имитация процессов функционирования прототипа. Быстрая и экономичная итерационная оптимизация конструкции. Идеальный прототип имеет всю совокупность характеристик физического продукта.

Слайд 45

Описание слайда:

ПРИМЕР ПРОТОТИПА

Слайд 46

Описание слайда:

ВИРТУАЛЬНЫЙ ЭКСПЕРИМЕНТ Основывается на представлении деталей по МКЭ. Осуществляется с использование методов и процедур натурного эксперимента. Не позволяет найти аналитическое решение задачи. Ограничения применимости связаны с условностью математической модели.

Слайд 47

Описание слайда:

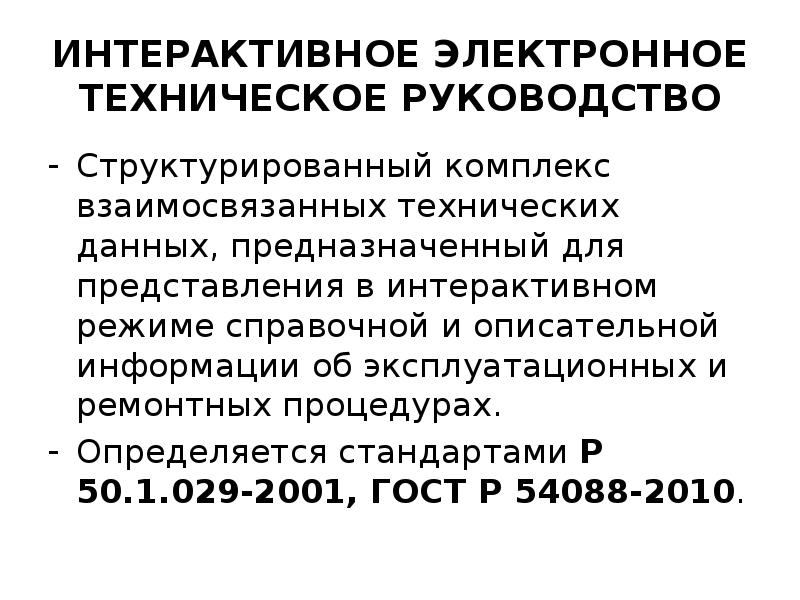

ИНТЕРАКТИВНОЕ ЭЛЕКТРОННОЕ ТЕХНИЧЕСКОЕ РУКОВОДСТВО Структурированный комплекс взаимосвязанных технических данных, предназначенный для представления в интерактивном режиме справочной и описательной информации об эксплуатационных и ремонтных процедурах. Определяется стандартами Р 50.1.029-2001, ГОСТ Р 54088-2010.

Слайд 48

Описание слайда:

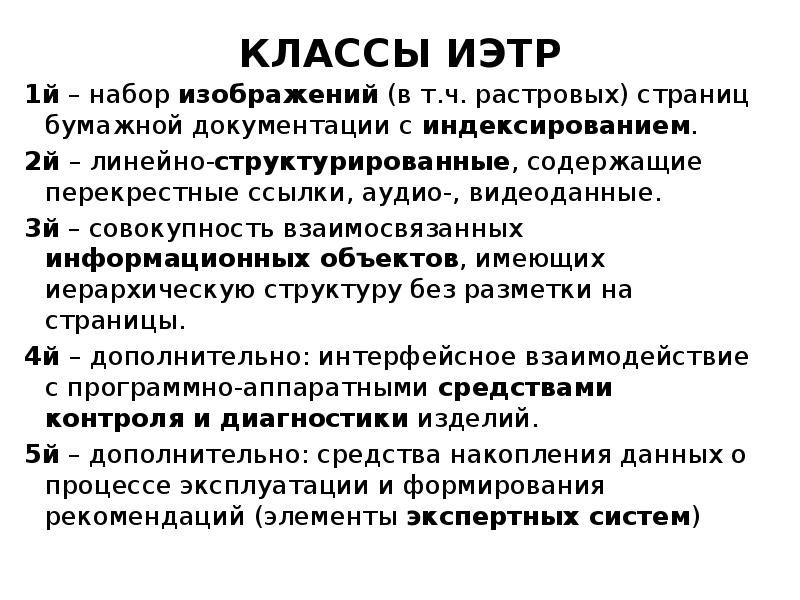

КЛАССЫ ИЭТР 1й – набор изображений (в т.ч. растровых) страниц бумажной документации с индексированием. 2й – линейно-структурированные, содержащие перекрестные ссылки, аудио-, видеоданные. 3й – совокупность взаимосвязанных информационных объектов, имеющих иерархическую структуру без разметки на страницы. 4й – дополнительно: интерфейсное взаимодействие с программно-аппаратными средствами контроля и диагностики изделий. 5й – дополнительно: средства накопления данных о процессе эксплуатации и формирования рекомендаций (элементы экспертных систем)

Слайд 49

Описание слайда:

ВИРТУАЛЬНЫЕ ТРЕНАЖЕРЫ Тренажеры и симуляторы могут быть разработаны для любого устройства имеющего ручное управление. Применяются в первую очередь для обучения персонала, занятого на опасных участках производства.

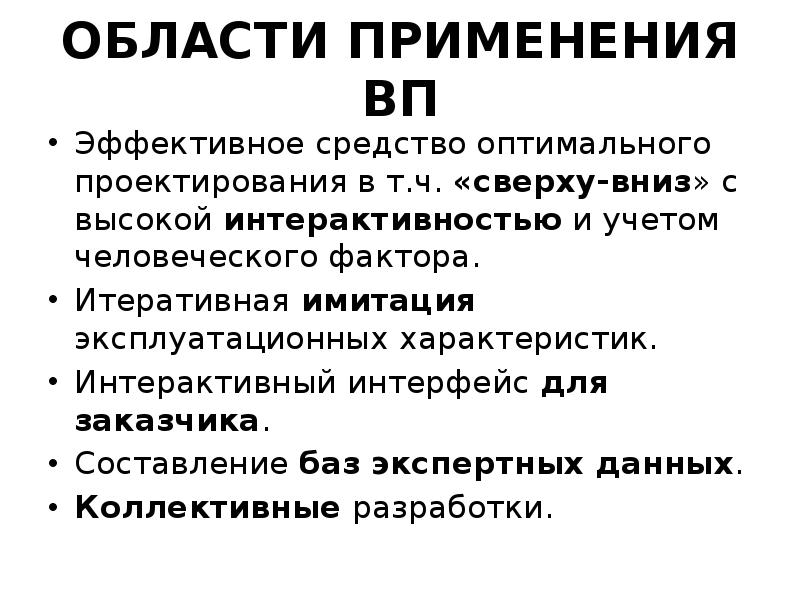

Слайд 50

Описание слайда:

ОБЛАСТИ ПРИМЕНЕНИЯ ВП Эффективное средство оптимального проектирования в т.ч. «сверху-вниз» с высокой интерактивностью и учетом человеческого фактора. Итеративная имитация эксплуатационных характеристик. Интерактивный интерфейс для заказчика. Составление баз экспертных данных. Коллективные разработки.
