Слайд 1

Описание слайда:

ВИРТУАЛЬНАЯ ИНЖЕНЕРИЯ УПРАВЛЕНИЕ ПРОИЗВОДСТВОМ

Слайд 2

Описание слайда:

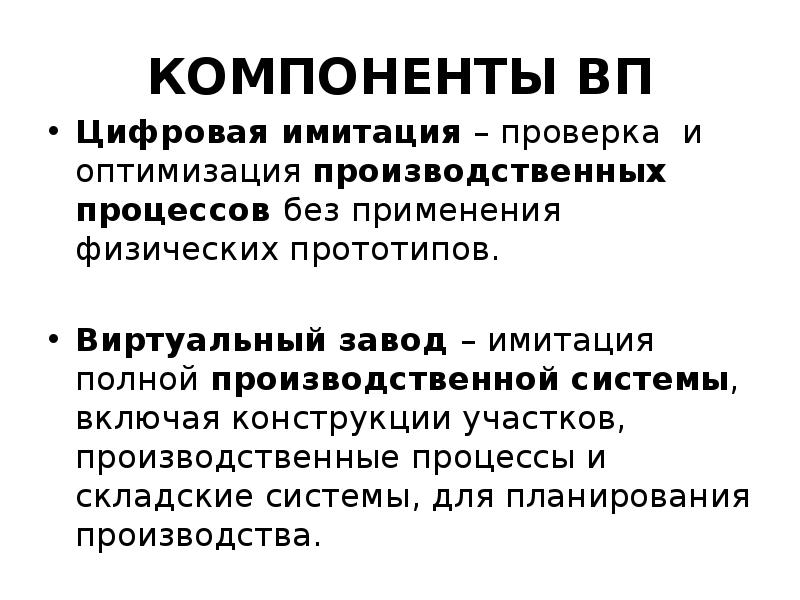

КОМПОНЕНТЫ ВП Цифровая имитация – проверка и оптимизация производственных процессов без применения физических прототипов. Виртуальный завод – имитация полной производственной системы, включая конструкции участков, производственные процессы и складские системы, для планирования производства.

Слайд 3

Описание слайда:

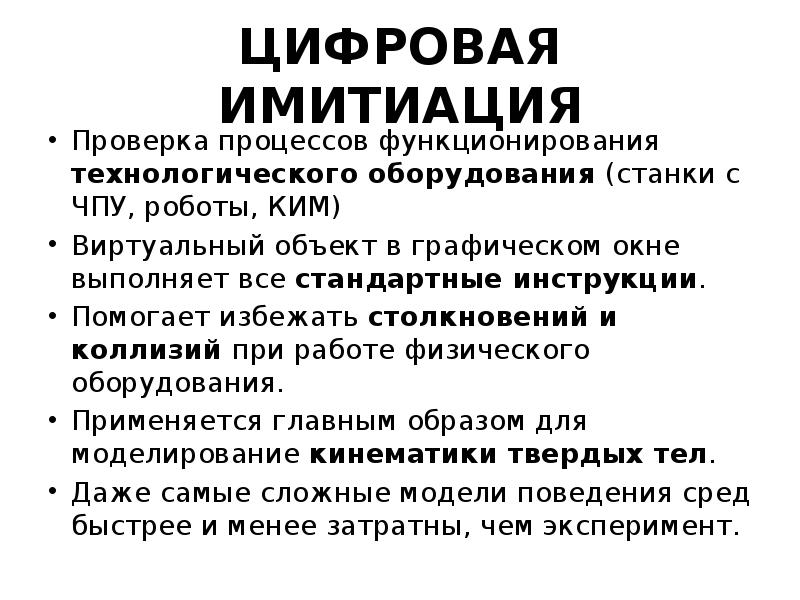

ЦИФРОВАЯ ИМИТИАЦИЯ Проверка процессов функционирования технологического оборудования (станки с ЧПУ, роботы, КИМ) Виртуальный объект в графическом окне выполняет все стандартные инструкции. Помогает избежать столкновений и коллизий при работе физического оборудования. Применяется главным образом для моделирование кинематики твердых тел. Даже самые сложные модели поведения сред быстрее и менее затратны, чем эксперимент.

Слайд 4

Описание слайда:

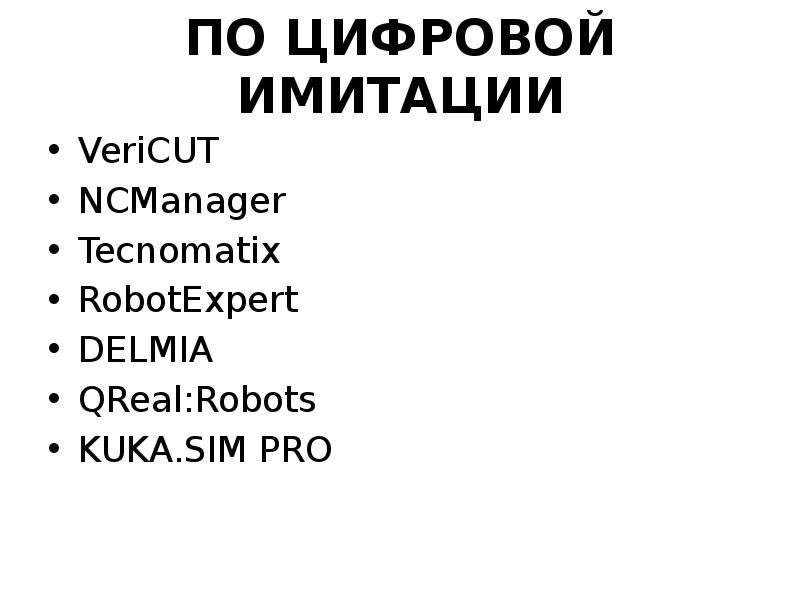

ПО ЦИФРОВОЙ ИМИТАЦИИ VeriCUT NCManager Tecnomatix RobotExpert DELMIA QReal:Robots KUKA.SIM PRO

Слайд 5

Описание слайда:

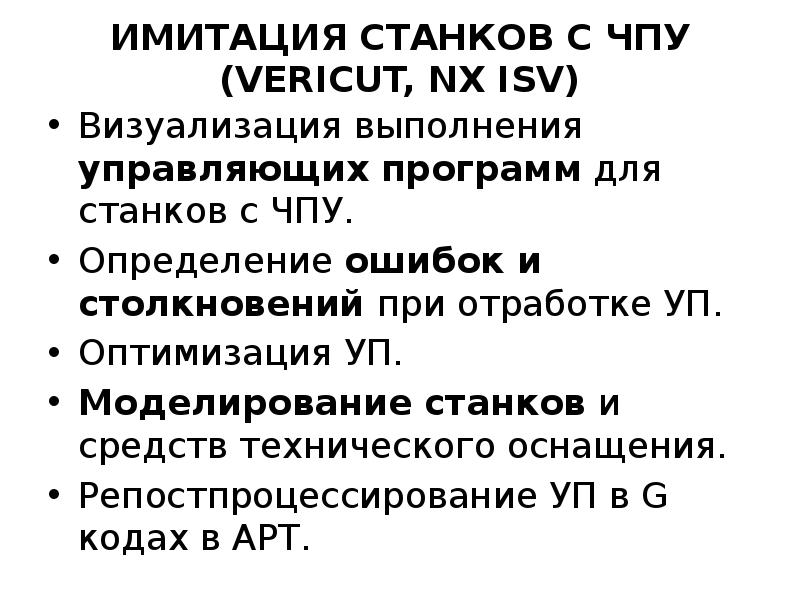

ИМИТАЦИЯ СТАНКОВ С ЧПУ (VERICUT, NX ISV) Визуализация выполнения управляющих программ для станков с ЧПУ. Определение ошибок и столкновений при отработке УП. Оптимизация УП. Моделирование станков и средств технического оснащения. Репостпроцессирование УП в G кодах в APT.

Слайд 6

Описание слайда:

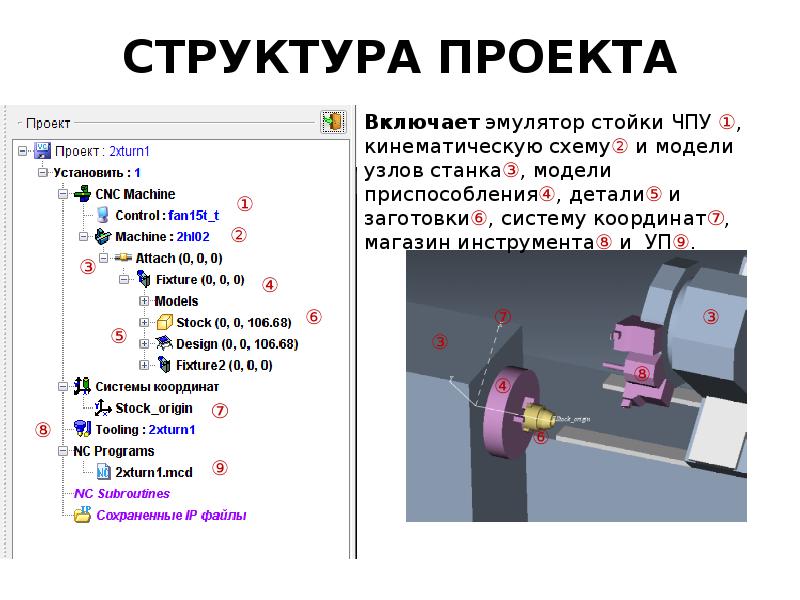

СТРУКТУРА ПРОЕКТА

Слайд 7

Описание слайда:

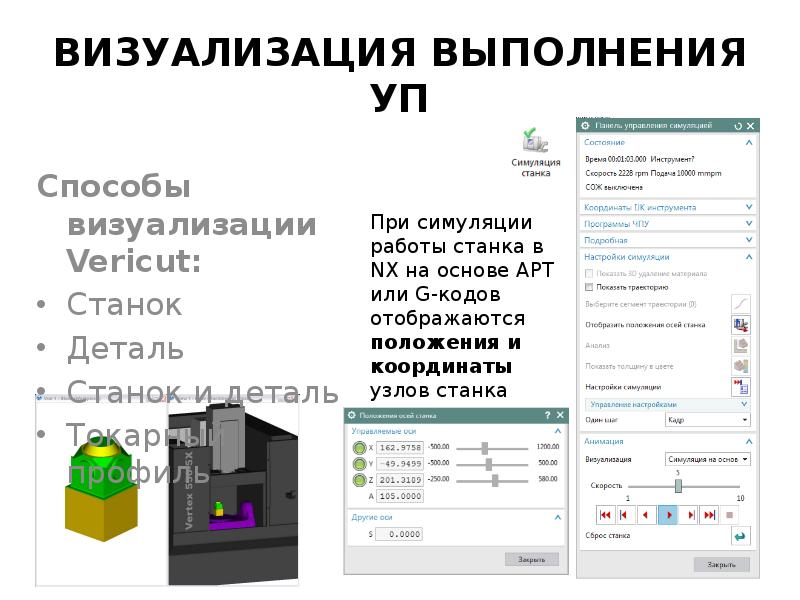

ВИЗУАЛИЗАЦИЯ ВЫПОЛНЕНИЯ УП Способы визуализации Vericut: Станок Деталь Станок и деталь Токарный профиль

Слайд 8

Описание слайда:

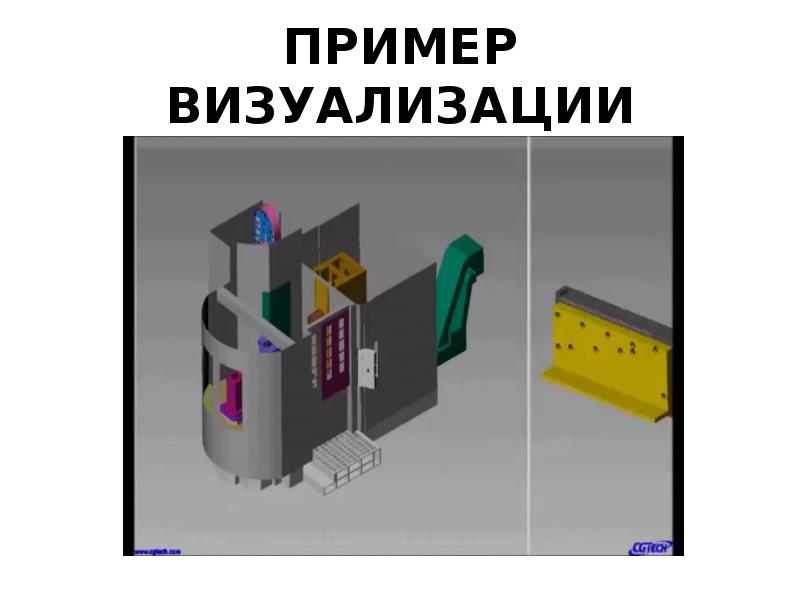

ПРИМЕР ВИЗУАЛИЗАЦИИ

Слайд 9

Описание слайда:

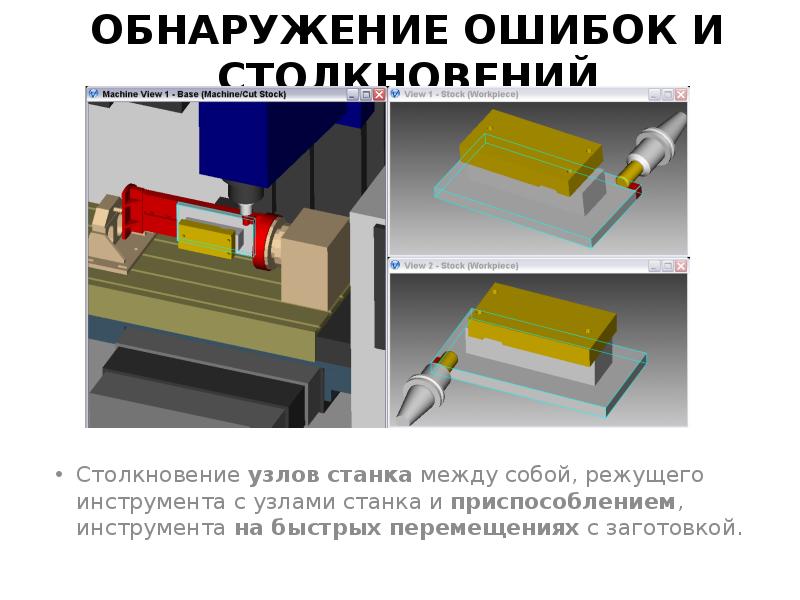

ОБНАРУЖЕНИЕ ОШИБОК И СТОЛКНОВЕНИЙ Столкновение узлов станка между собой, режущего инструмента с узлами станка и приспособлением, инструмента на быстрых перемещениях с заготовкой.

Слайд 10

Описание слайда:

ИЗМЕРЕНИЕ В ПРОЦЕССЕ ВЫПОЛНЕНИЯ УП Доступно на любом шаге выполнения Позволяет определить величину оставшегося припуска

Слайд 11

Описание слайда:

СРАВНЕНИЕ ЗАГОТОВКИ И ДЕТАЛИ

Слайд 12

Описание слайда:

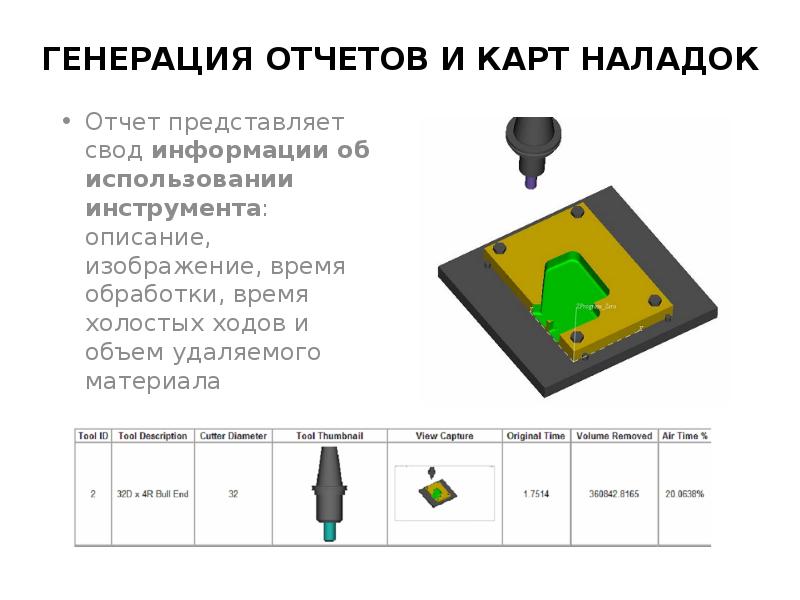

ГЕНЕРАЦИЯ ОТЧЕТОВ И КАРТ НАЛАДОК Отчет представляет свод информации об использовании инструмента: описание, изображение, время обработки, время холостых ходов и объем удаляемого материала

Слайд 13

Описание слайда:

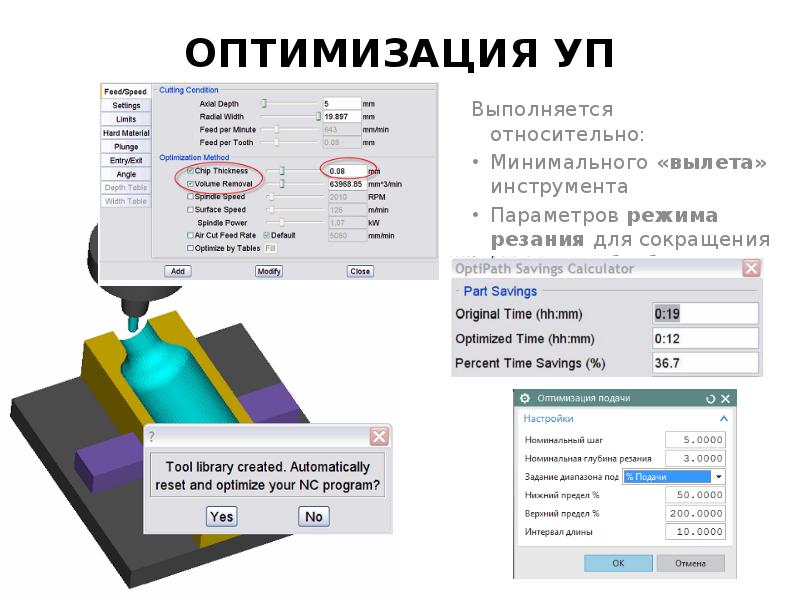

ОПТИМИЗАЦИЯ УП Выполняется относительно: Минимального «вылета» инструмента Параметров режима резания для сокращения времени обработки

Слайд 14

Описание слайда:

ПРИМЕР ОПТИМИЗАЦИИ

Слайд 15

Описание слайда:

МОДЕЛИРОВАНИЕ ПРИСПОСОБЛЕНИЙ Использование возможностей для управления перемещениями приспособления.

Слайд 16

Описание слайда:

ПОСТРОЕНИЕ КИНЕМАТИЧЕСКИХ МОДЕЛЕЙ СТАНКОВ Последовательное совмещение всех допустимых осей перемещений и узлов станка.

Слайд 17

Описание слайда:

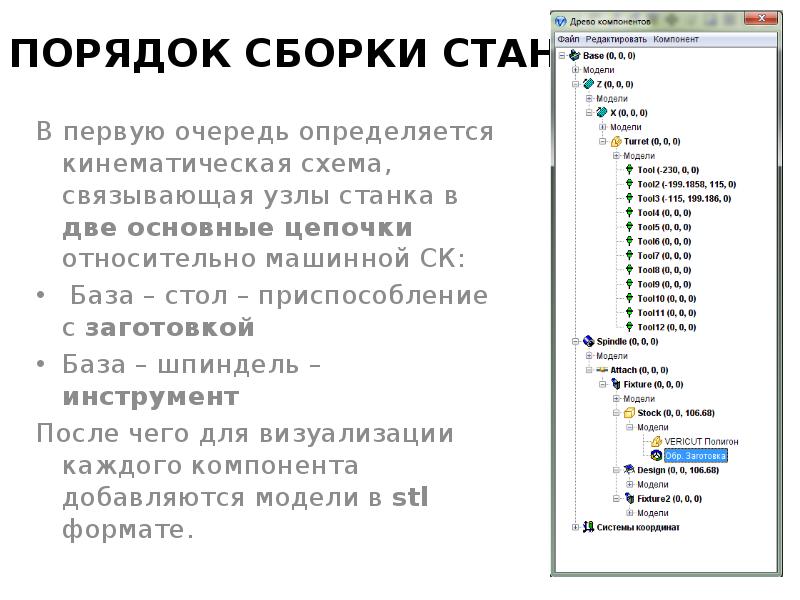

ПОРЯДОК СБОРКИ СТАНКА В первую очередь определяется кинематическая схема, связывающая узлы станка в две основные цепочки относительно машинной СК: База – стол – приспособление с заготовкой База – шпиндель – инструмент После чего для визуализации каждого компонента добавляются модели в stl формате.

Слайд 18

Описание слайда:

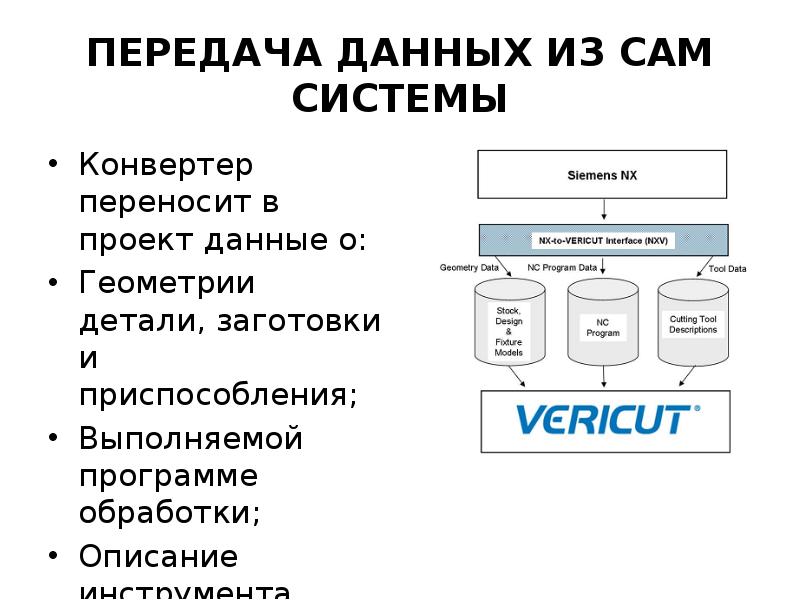

ПЕРЕДАЧА ДАННЫХ ИЗ CAM СИСТЕМЫ Конвертер переносит в проект данные о: Геометрии детали, заготовки и приспособления; Выполняемой программе обработки; Описание инструмента.

Слайд 19

Описание слайда:

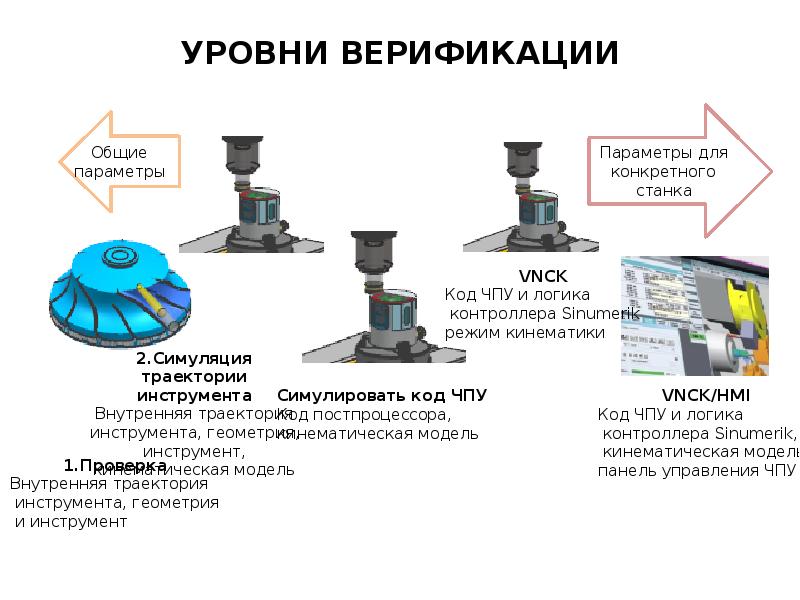

УРОВНИ ВЕРИФИКАЦИИ

Слайд 20

Описание слайда:

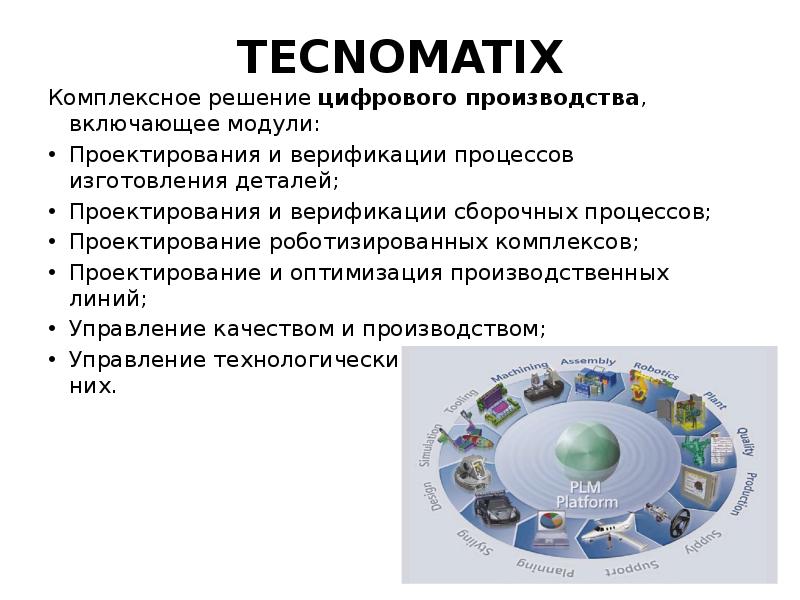

TECNOMATIX Комплексное решение цифрового производства, включающее модули: Проектирования и верификации процессов изготовления деталей; Проектирования и верификации сборочных процессов; Проектирование роботизированных комплексов; Проектирование и оптимизация производственных линий; Управление качеством и производством; Управление технологическими процессами и данными о них.

Слайд 21

Описание слайда:

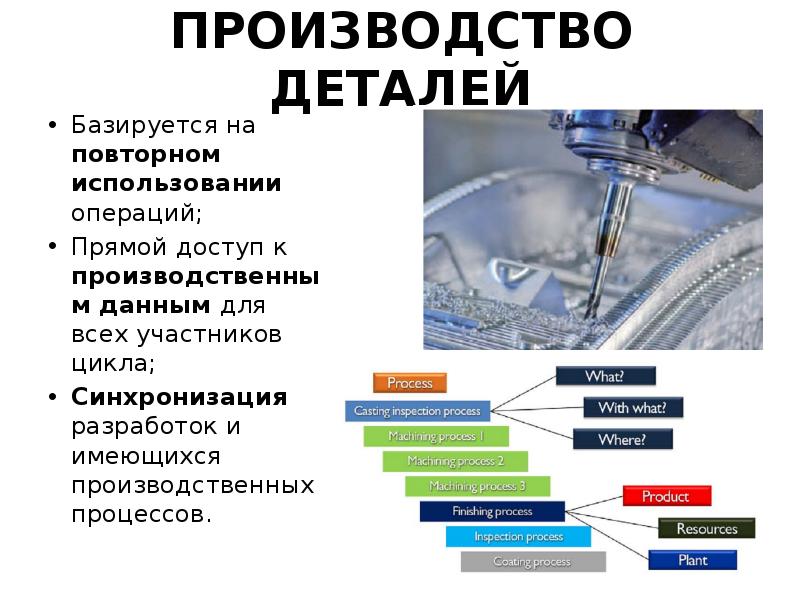

ПРОИЗВОДСТВО ДЕТАЛЕЙ Базируется на повторном использовании операций; Прямой доступ к производственным данным для всех участников цикла; Синхронизация разработок и имеющихся производственных процессов.

Слайд 22

Описание слайда:

ПРОЦЕССЫ СБОРКИ Позволяет оценивать и оптимизировать различные сценарии технологических процессов сборки; Синхронизация проекта с возможностями производства; Верификация разрабатываемых процессов до начала производства.

Слайд 23

Описание слайда:

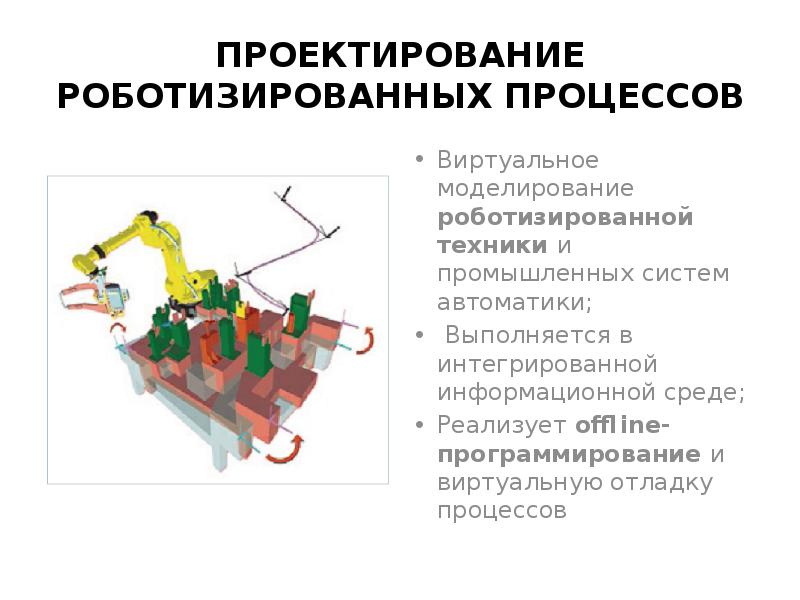

ПРОЕКТИРОВАНИЕ РОБОТИЗИРОВАННЫХ ПРОЦЕССОВ Виртуальное моделирование роботизированной техники и промышленных систем автоматики; Выполняется в интегрированной информационной среде; Реализует offline-программирование и виртуальную отладку процессов

Слайд 24

Описание слайда:

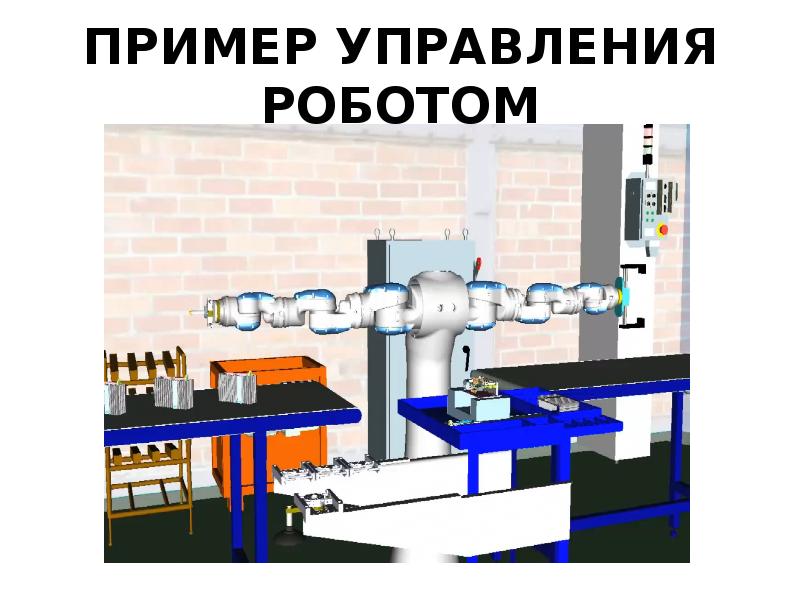

ПРИМЕР УПРАВЛЕНИЯ РОБОТОМ

Слайд 25

Описание слайда:

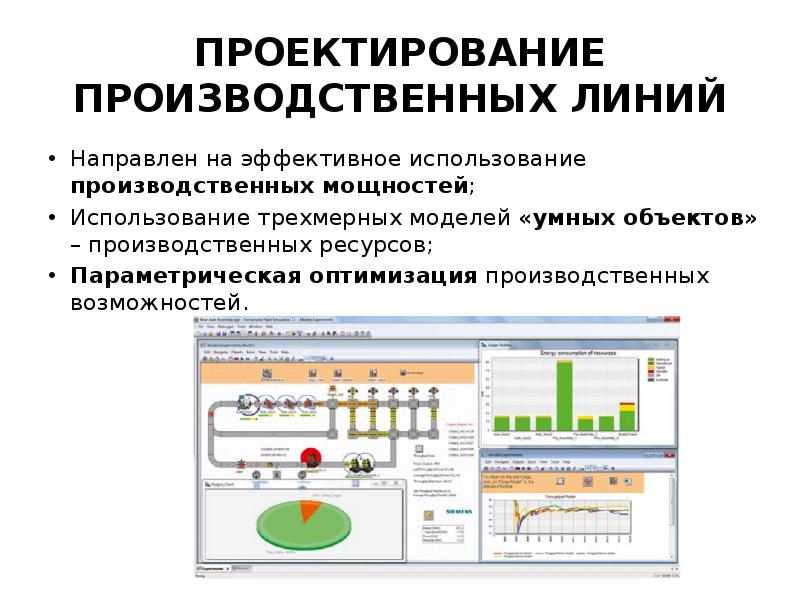

ПРОЕКТИРОВАНИЕ ПРОИЗВОДСТВЕННЫХ ЛИНИЙ Направлен на эффективное использование производственных мощностей; Использование трехмерных моделей «умных объектов» – производственных ресурсов; Параметрическая оптимизация производственных возможностей.

Слайд 26

Описание слайда:

ПРИМЕР ПРОИЗВОДСТВЕННОЙ ЛИНИИ

Слайд 27

Описание слайда:

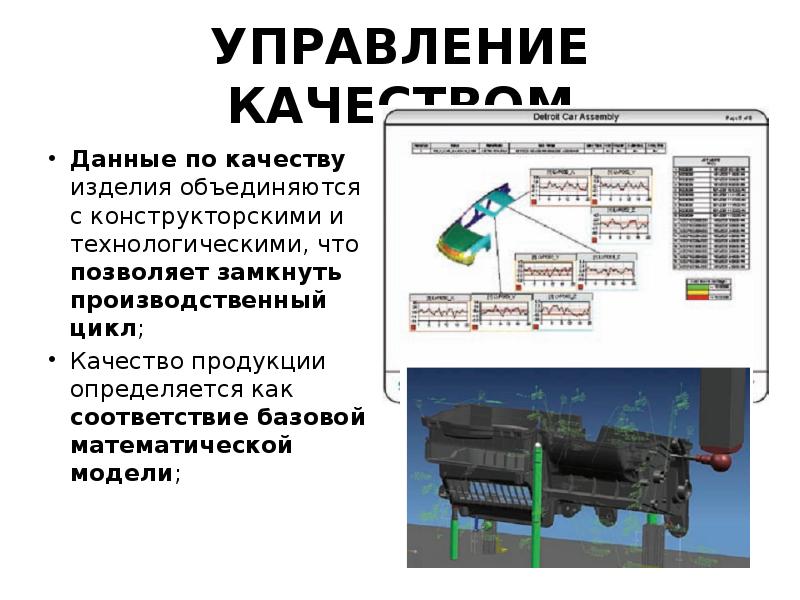

УПРАВЛЕНИЕ КАЧЕСТВОМ Данные по качеству изделия объединяются с конструкторскими и технологическими, что позволяет замкнуть производственный цикл; Качество продукции определяется как соответствие базовой математической модели;

Слайд 28

Описание слайда:

УПРАВЛЕНИЕ ПРОИЗВОДСТВОМ Обеспечение к данным о производстве в режиме реального времени; Управление конфигурациями «как спроектировано», «как произведено», «как обслуживается».

Слайд 29

Описание слайда:

УПРАВЛЕНИЕ ТЕХНОЛОГИЧЕСКИМ ПРОЦЕССОМ Обеспечивает единый источник знаний о продукте и процессе его производства; Оптимизация технологических процессов за счет перебора множества альтернатив; Анимированные рабочие инструкции; Синхронизация конструкторско-технологической подготовки производства

Слайд 30

Описание слайда:

УПРАВЛЕНИЕ ДАННЫМИ Разработка технологического процесса требует использование большего объема информации, чем конструкторское проектирование и затрагивает множество дисциплин; Управление информацией об изделии, процессе, производственных ресурсах и планировках; Прогнозирование последствий от проведения изменений.

Слайд 31

Описание слайда:

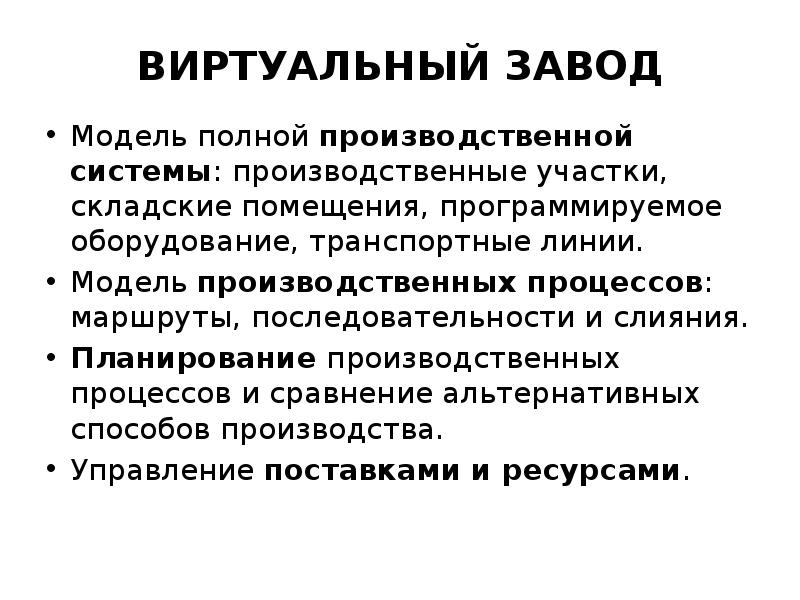

ВИРТУАЛЬНЫЙ ЗАВОД Модель полной производственной системы: производственные участки, складские помещения, программируемое оборудование, транспортные линии. Модель производственных процессов: маршруты, последовательности и слияния. Планирование производственных процессов и сравнение альтернативных способов производства. Управление поставками и ресурсами.

Слайд 32

Описание слайда:

ПРЕИМУЩЕСТВА ЦП обеспечивает связывание, просмотр и проведение изменений в информации об изделиях, процессах, производственных мощностях и ресурсах. оптимизация технологических процессов изготовления деталей в рамках управляемого информационного пространства. сокращает расходы при запуске новых изделий в производство благодаря виртуальной проверке управляющих программ. быстрое создание моделей заводов для оптимального размещения оборудования и выбора материальных потоков. применяется для поддержки инициатив «шесть сигм» и «бережливое производство». обмен данными о качестве продукции в рамках всей организации. получение в режиме реального времени доступ к данным о жизненном цикле изделия.

Слайд 33

Описание слайда:

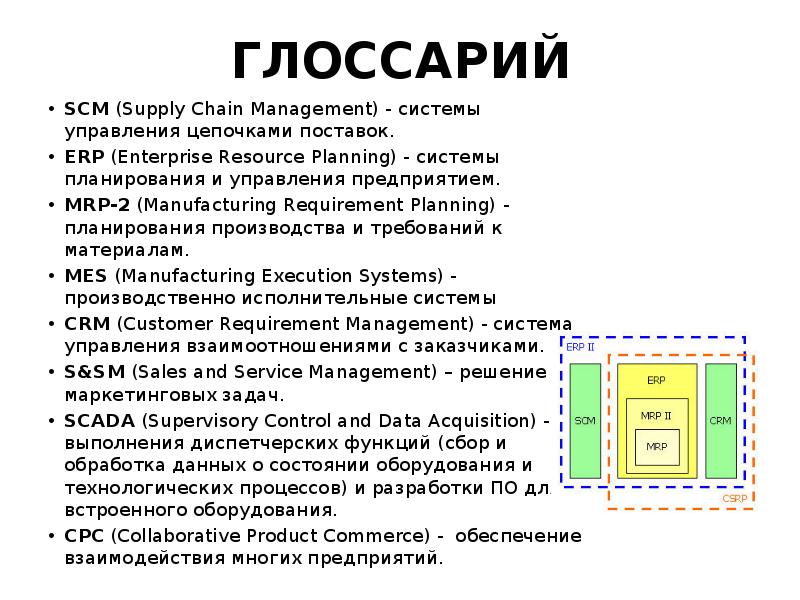

ГЛОССАРИЙ SCM (Supply Chain Management) - системы управления цепочками поставок. ERP (Enterprise Resource Planning) - системы планирования и управления предприятием. MRP-2 (Manufacturing Requirement Planning) - планирования производства и требований к материалам. MES (Manufacturing Execution Systems) - производственно исполнительные системы CRM (Customer Requirement Management) - система управления взаимоотношениями с заказчиками. S&SM (Sales and Service Management) – решение маркетинговых задач. SCADA (Supervisory Control and Data Acquisition) - выполнения диспетчерских функций (сбор и обработка данных о состоянии оборудования и технологических процессов) и разработки ПО для встроенного оборудования. СРС (Collaborative Product Commerce) - обеспечение взаимодействия многих предприятий.

Слайд 34

Описание слайда:

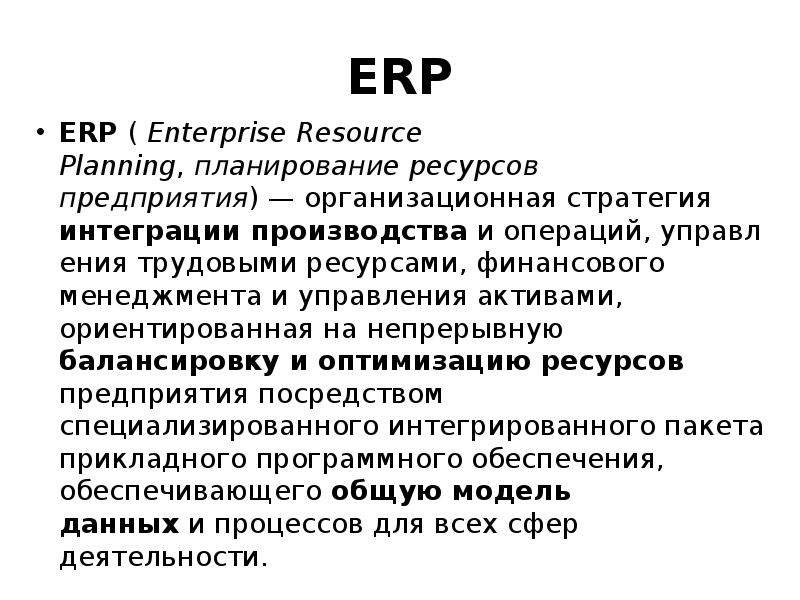

ERP ERP ( Enterprise Resource Planning, планирование ресурсов предприятия) — организационная стратегия интеграции производства и операций, управления трудовыми ресурсами, финансового менеджмента и управления активами, ориентированная на непрерывную балансировку и оптимизацию ресурсов предприятия посредством специализированного интегрированного пакета прикладного программного обеспечения, обеспечивающего общую модель данных и процессов для всех сфер деятельности.

Слайд 35

Описание слайда:

ВНЕДРЕНИЕ ERP Внедрение ERP предусматривает создание единой системы бизнес-процессов, унифицированных для различных организаций, и распространяется не только на промышленные предприятия с учетом отраслевой специфики. Модульная структура ERP позволяет внедрять системы поэтапно.

Слайд 36

Описание слайда:

ПОРЯДОК ВНЕДРЕНИЯ ERP Формулировка бизнес-процессов Структурирование данных Разграничение доступа к данным Составление шаблонов Управление рассылками Оповещение об изменениях Автоматизация вычислений Формирование отчетов

Слайд 37

Описание слайда:

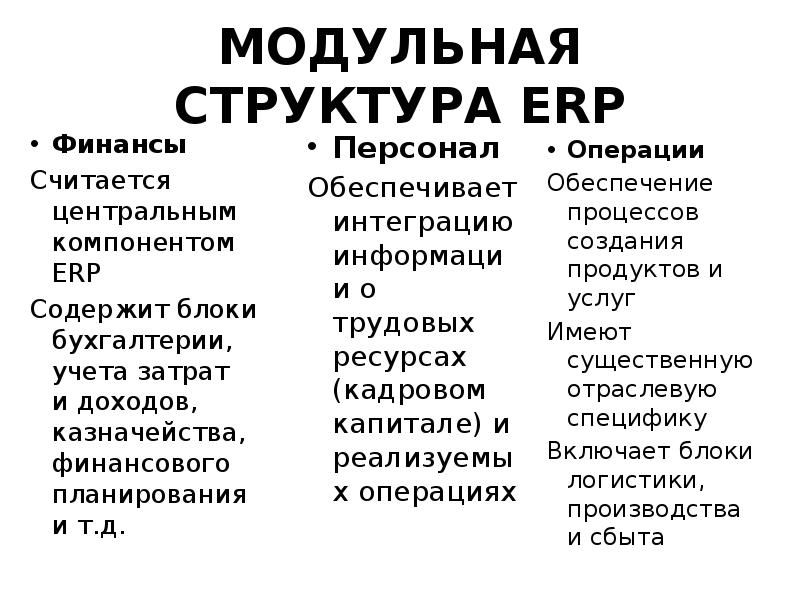

МОДУЛЬНАЯ СТРУКТУРА ERP Финансы Считается центральным компонентом ERP Содержит блоки бухгалтерии, учета затрат и доходов, казначейства, финансового планирования и т.д.

Слайд 38

Описание слайда:

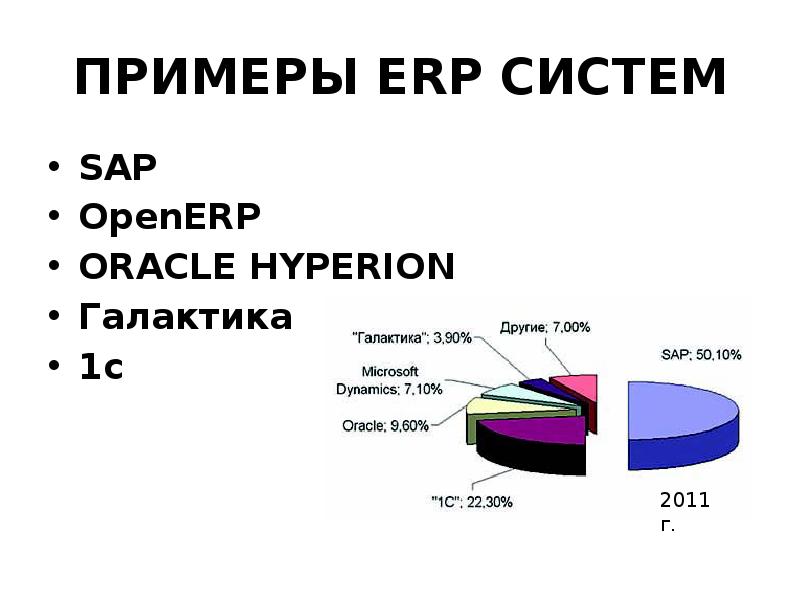

ПРИМЕРЫ ERP СИСТЕМ SAP OpenERP ORACLE HYPERION Галактика 1с

Слайд 39

Описание слайда:

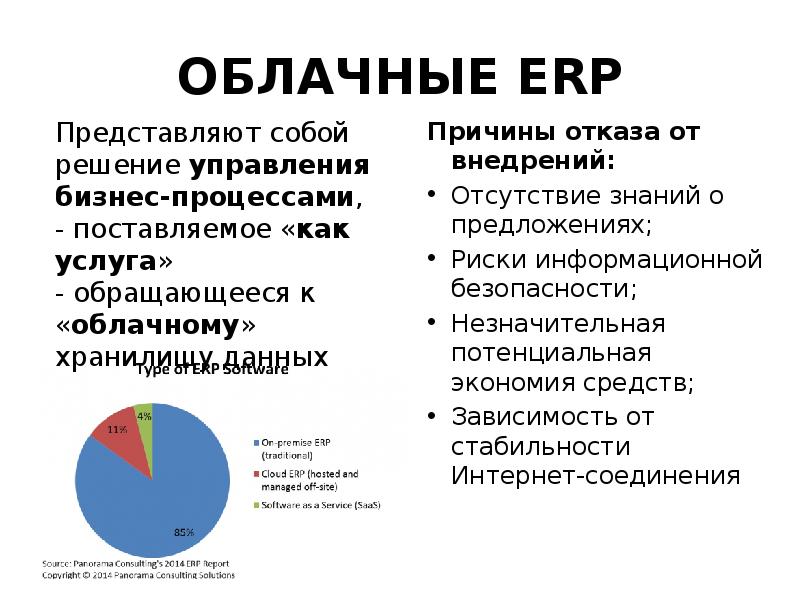

ОБЛАЧНЫЕ ERP Причины отказа от внедрений: Отсутствие знаний о предложениях; Риски информационной безопасности; Незначительная потенциальная экономия средств; Зависимость от стабильности Интернет-соединения
