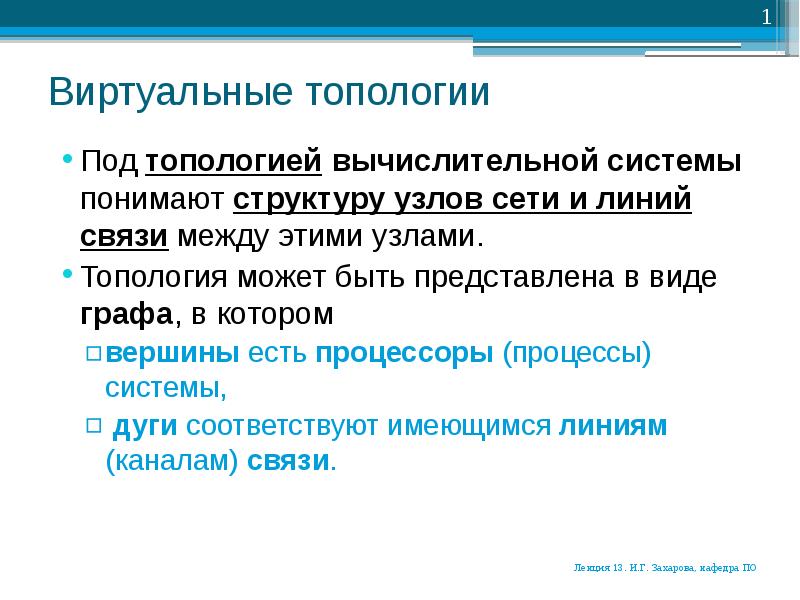

Виртуальные топологии Под топологией вычислительной системы понимают структуру узлов сети и линий связи между этими узлами. Топология может быть представлена в виде графа, в котором вершины есть процессоры (процессы) системы, дуги соответствуют имеющимся линиям (каналам) связи.

Слайд 2

Описание слайда:

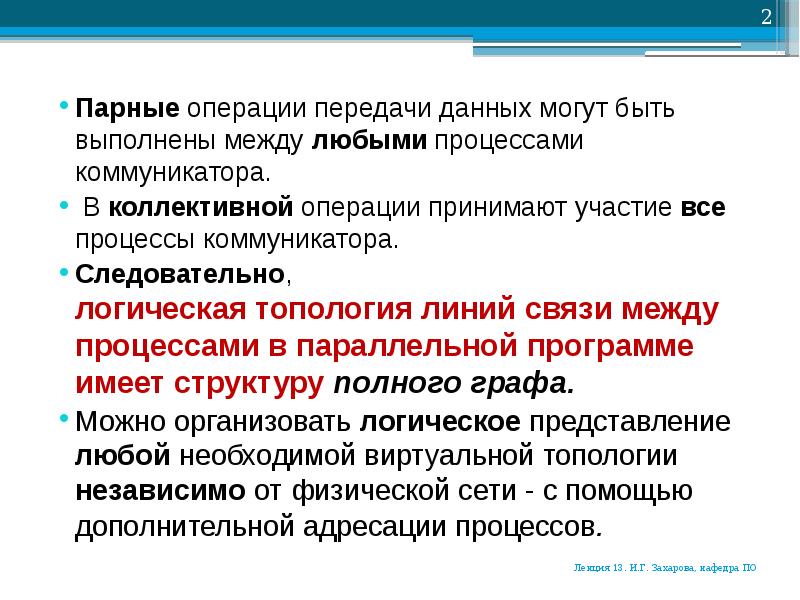

Парные операции передачи данных могут быть выполнены между любыми процессами коммуникатора. Парные операции передачи данных могут быть выполнены между любыми процессами коммуникатора. В коллективной операции принимают участие все процессы коммуникатора. Следовательно, логическая топология линий связи между процессами в параллельной программе имеет структуру полного графа. Можно организовать логическое представление любой необходимой виртуальной топологии независимо от физической сети - с помощью дополнительной адресации процессов.

Слайд 3

Описание слайда:

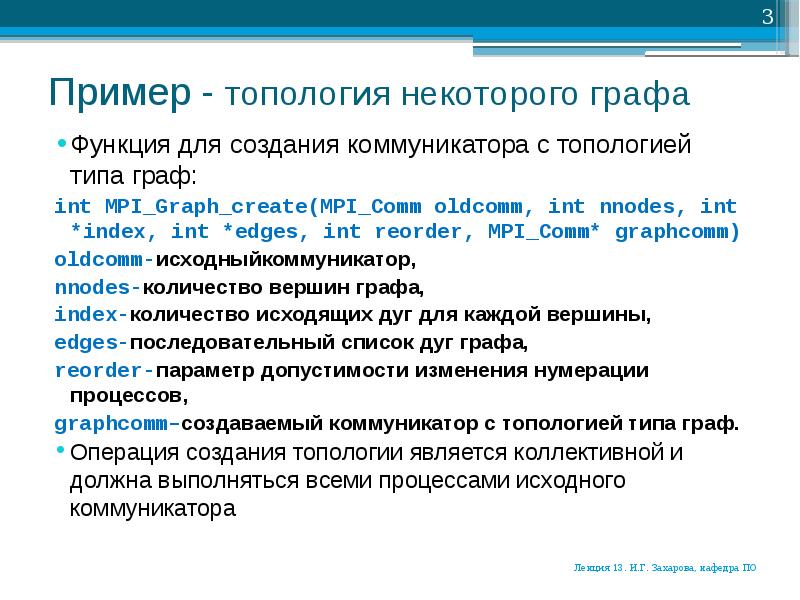

Пример - топология некоторого графа Функция для создания коммуникатора с топологией типа граф: int MPI_Graph_create(MPI_Comm oldcomm, int nnodes, int *index, int *edges, int reorder, MPI_Comm* graphcomm) oldcomm-исходныйкоммуникатор, nnodes-количество вершин графа, index-количество исходящих дуг для каждой вершины, edges-последовательный список дуг графа, reorder-параметр допустимости изменения нумерации процессов, graphcomm–создаваемый коммуникатор с топологией типа граф. Операция создания топологии является коллективной и должна выполняться всеми процессами исходного коммуникатора

Слайд 4

Описание слайда:

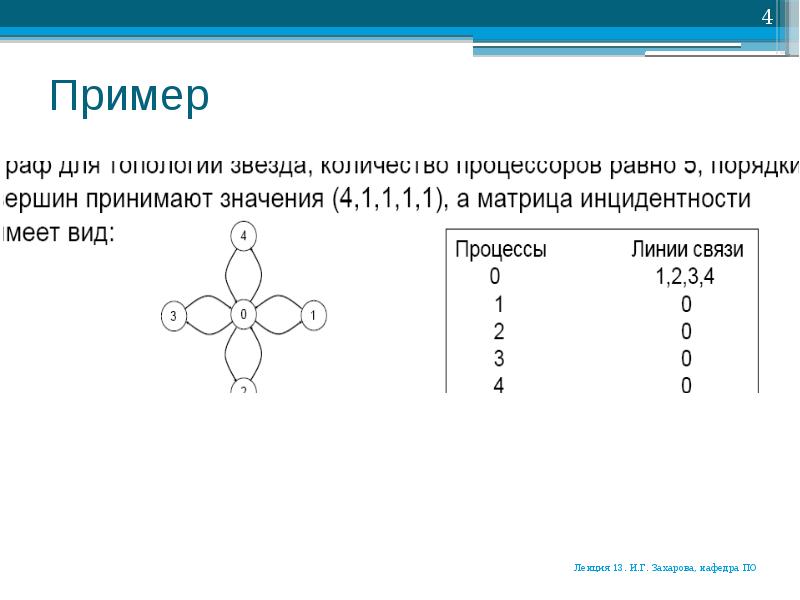

Пример

Слайд 5

Описание слайда:

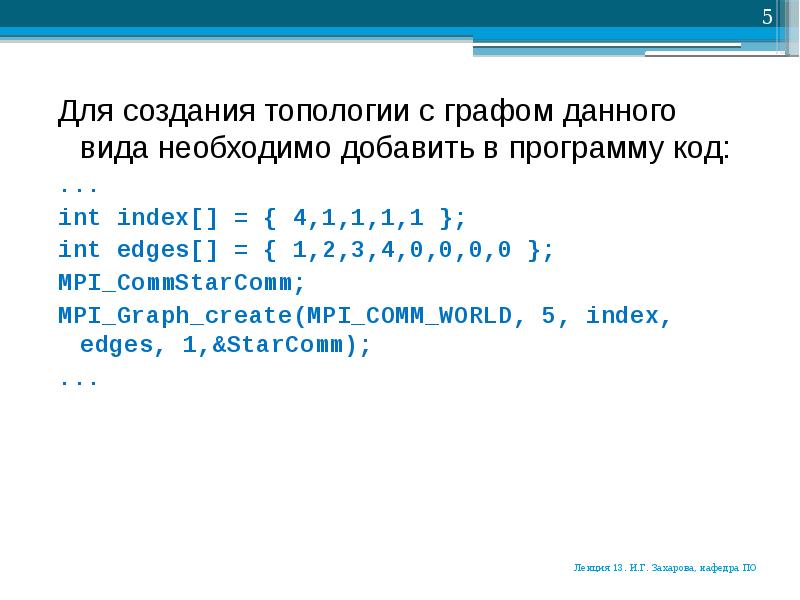

Для создания топологии с графом данного вида необходимо добавить в программу код: Для создания топологии с графом данного вида необходимо добавить в программу код: ... int index[] = { 4,1,1,1,1 }; int edges[] = { 1,2,3,4,0,0,0,0 }; MPI_CommStarComm; MPI_Graph_create(MPI_COMM_WORLD, 5, index, edges, 1,&StarComm); ...

Слайд 6

Описание слайда:

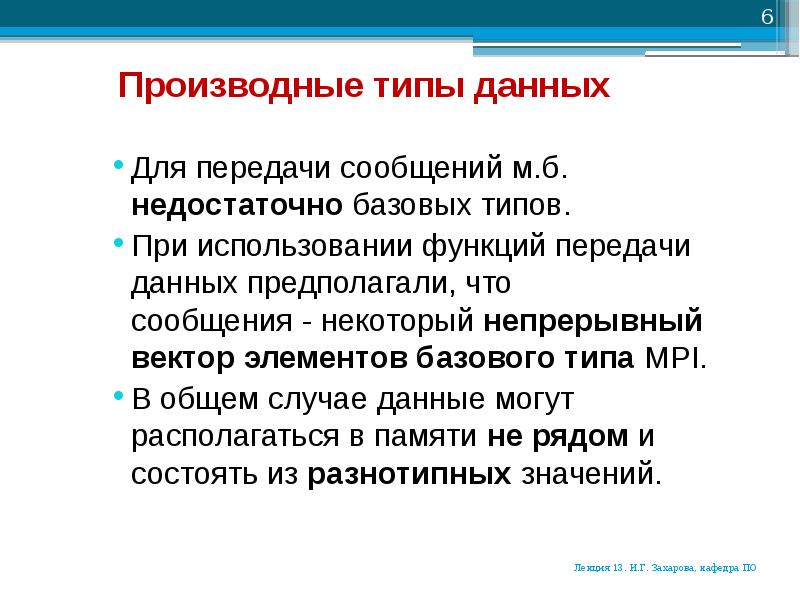

Производные типы данных Для передачи сообщений м.б. недостаточно базовых типов. При использовании функций передачи данных предполагали, что сообщения - некоторый непрерывный вектор элементов базового типа MPI. B общем случае данные могут располагаться в памяти не рядом и состоять из разнотипных значений.

Слайд 7

Описание слайда:

Производные типы данных Возможные варианты: Разрозненные данные могут быть переданы с использованием нескольких сообщений (накопление латентности операций передачи данных из-за роста их числа). предварительно упакованы в формат непрерывного вектора (лишние операции копирования данных).

Слайд 8

Описание слайда:

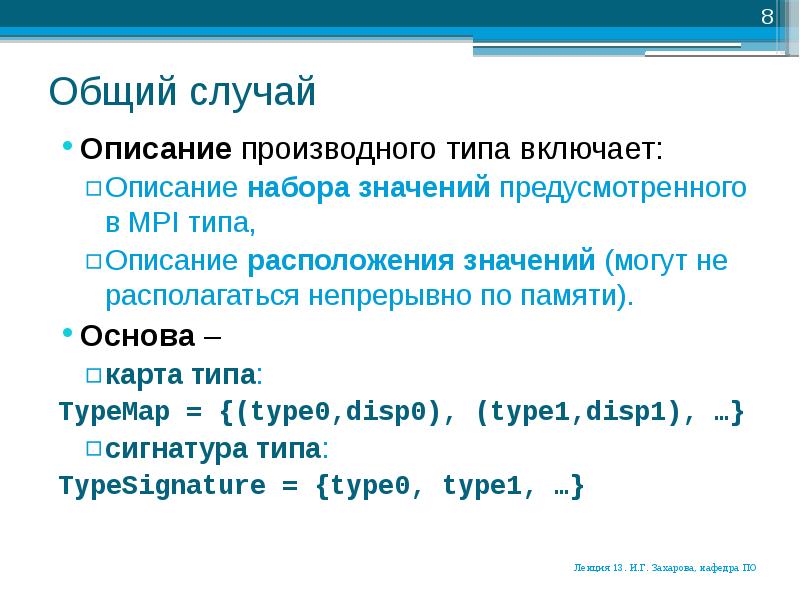

Общий случай Описание производного типа включает: Описание набора значений предусмотренного в MPI типа, Описание расположения значений (могут не располагаться непрерывно по памяти). Основа – карта типа: TypeMap = {(type0,disp0), (type1,disp1), …} сигнатура типа: TypeSignature = {type0, type1, …}

Слайд 9

Описание слайда:

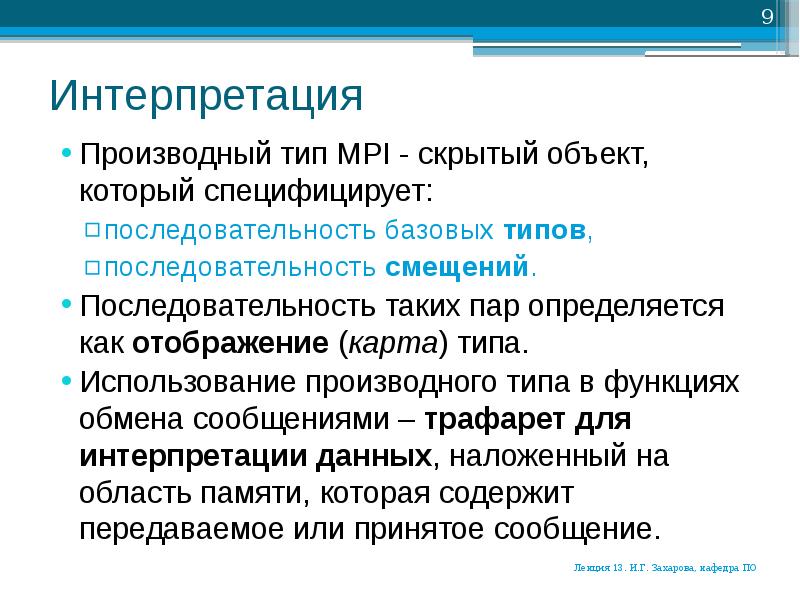

Интерпретация Производный тип MPI - скрытый объект, который специфицирует: последовательность базовых типов, последовательность смещений. Последовательность таких пар определяется как отображение (карта) типа. Использование производного типа в функциях обмена сообщениями – трафарет для интерпретации данных, наложенный на область памяти, которая содержит передаваемое или принятое сообщение.

Слайд 10

Описание слайда:

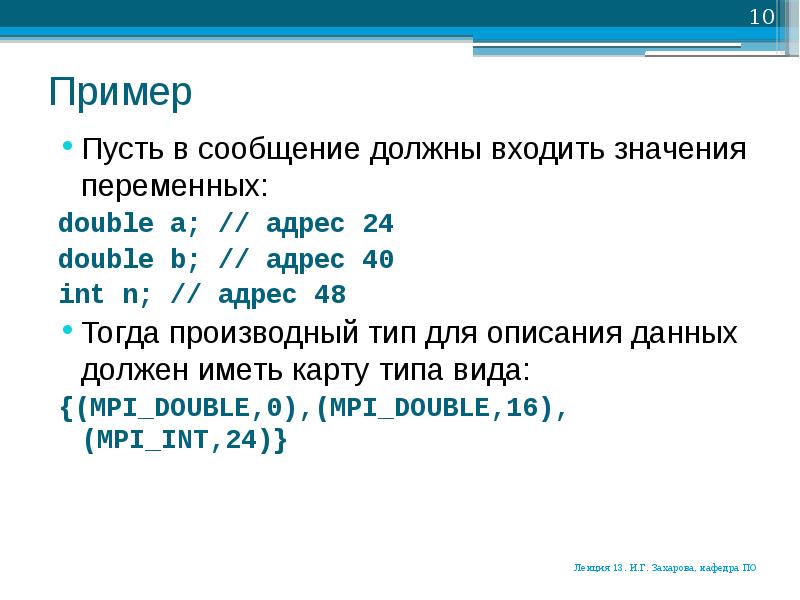

Пример Пусть в сообщение должны входить значения переменных: double a; // адрес 24 double b; // адрес 40 int n; // адрес 48 Тогда производный тип для описания данных должен иметь карту типа вида: {(MPI_DOUBLE,0),(MPI_DOUBLE,16),(MPI_INT,24)}

Слайд 11

Описание слайда:

Вспомогательные функции Протяженность и размер типа (сколько байтов нужно отводить для элемента и сколько занимает): int MPI_Type_extent( MPI_Datatype type, MPI_Aint *extent ); int MPI_Type_size( MPI_Datatype type, MPI_Aint *size ); (П: размер=20, протяженность=28) Получение адреса переменной int MPI_Address( void *location, MPI_Aint *address );

Слайд 12

Описание слайда:

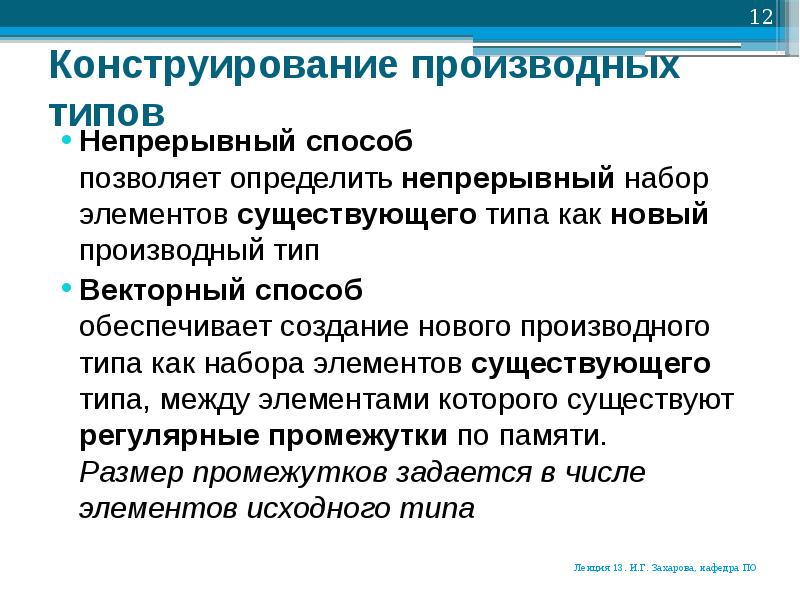

Конструирование производных типов Непрерывный способ позволяет определить непрерывный набор элементов существующего типа как новый производный тип Векторный способ обеспечивает создание нового производного типа как набора элементов существующего типа, между элементами которого существуют регулярные промежутки по памяти. Размер промежутков задается в числе элементов исходного типа

Слайд 13

Описание слайда:

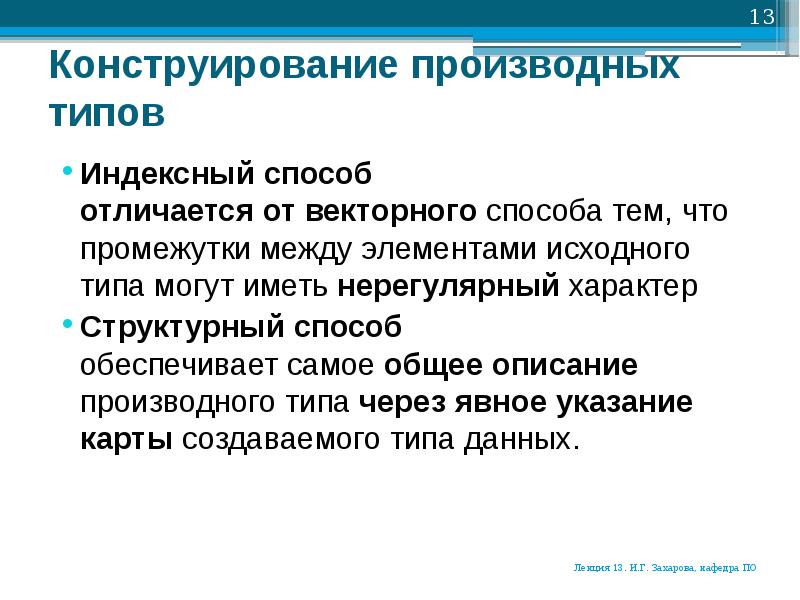

Конструирование производных типов Индексный способ отличается от векторного способа тем, что промежутки между элементами исходного типа могут иметь нерегулярный характер Структурный способ обеспечивает самое общее описание производного типа через явное указание карты создаваемого типа данных.

Слайд 14

Описание слайда:

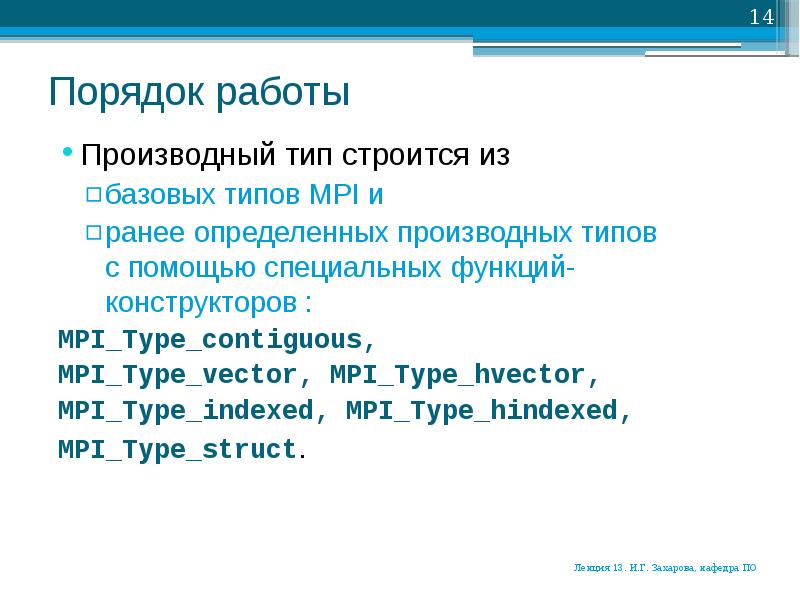

Порядок работы Производный тип строится из базовых типов MPI и ранее определенных производных типов с помощью специальных функций-конструкторов : MPI_Type_contiguous, MPI_Type_vector, MPI_Type_hvector, MPI_Type_indexed, MPI_Type_hindexed, MPI_Type_struct.

Слайд 15

Описание слайда:

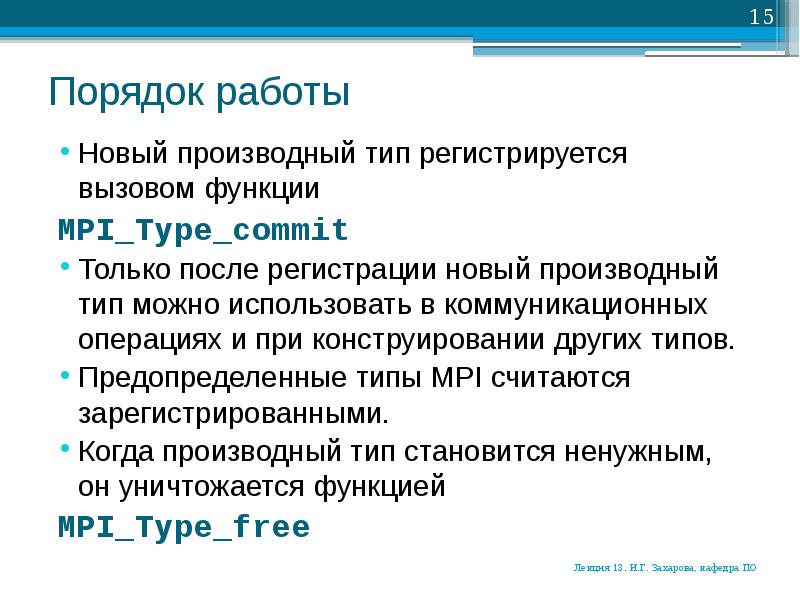

Порядок работы Новый производный тип регистрируется вызовом функции MPI_Type_commit Только после регистрации новый производный тип можно использовать в коммуникационных операциях и при конструировании других типов. Предопределенные типы MPI считаются зарегистрированными. Когда производный тип становится ненужным, он уничтожается функцией MPI_Type_free

Слайд 16

Описание слайда:

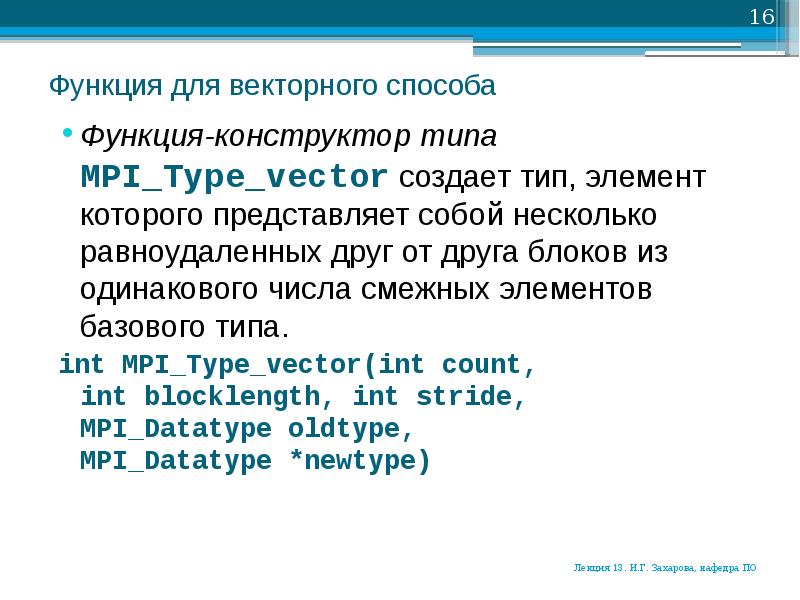

Функция для векторного способа Функция-конструктор типа MPI_Type_vector создает тип, элемент которого представляет собой несколько равноудаленных друг от друга блоков из одинакового числа смежных элементов базового типа. int MPI_Type_vector(int count, int blocklength, int stride, MPI_Datatype oldtype, MPI_Datatype *newtype)

Слайд 17

Описание слайда:

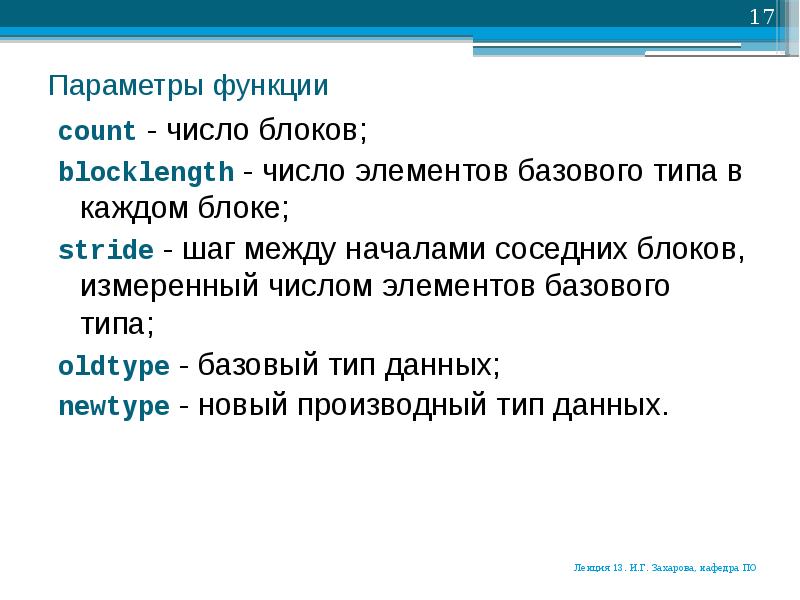

Параметры функции count - число блоков; blocklength - число элементов базового типа в каждом блоке; stride - шаг между началами соседних блоков, измеренный числом элементов базового типа; oldtype - базовый тип данных; newtype - новый производный тип данных.
