Слайд 1

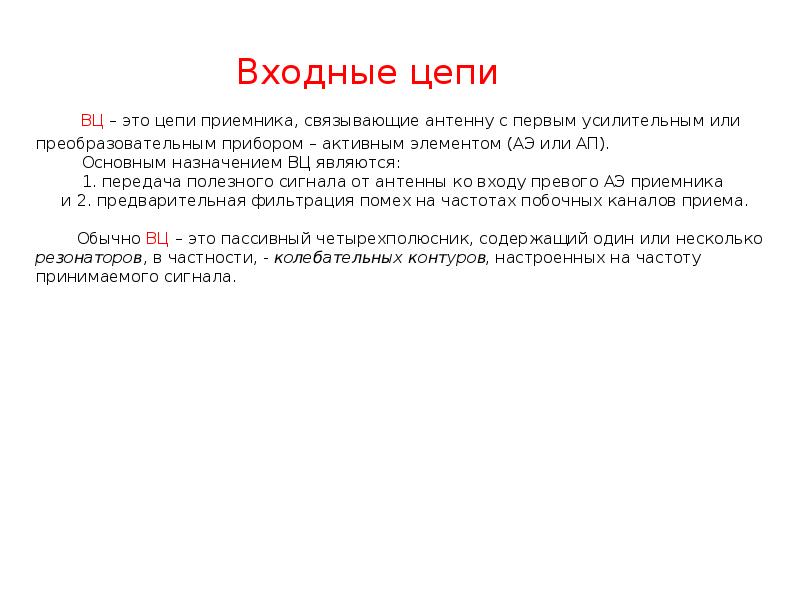

Входные цепи ВЦ – это цепи приемника, связывающие антенну с первым усилительным или преобразовательным прибором – активным элементом (АЭ или АП)....
Описание слайда:
Входные цепи ВЦ – это цепи приемника, связывающие антенну с первым усилительным или преобразовательным прибором – активным элементом (АЭ или АП). Основным назначением ВЦ являются: 1. передача полезного сигнала от антенны ко входу превого АЭ приемника и 2. предварительная фильтрация помех на частотах побочных каналов приема. Обычно ВЦ – это пассивный четырехполюсник, содержащий один или несколько резонаторов, в частности, - колебательных контуров, настроенных на частоту принимаемого сигнала.

Слайд 2


Одноконтурные входные цепи
Описание слайда:
Одноконтурные входные цепи

Слайд 3


Одноконтурные входные цепи
Описание слайда:
Одноконтурные входные цепи

Слайд 4


Основные электрические характеристики входных цепей (ВЦ) Коэффициент передачи напряжения, который определяется отношением напряжения сигнала на входе...
Описание слайда:
Основные электрические характеристики входных цепей (ВЦ) Коэффициент передачи напряжения, который определяется отношением напряжения сигнала на входе первого АЭ приемника (Uвх) к ЭДС в антенне ЕА , п в случае магнитной (ферритовой) антенны - к напряженности поля сигнала: Полоса пропускания П – ширина области частот с допустимой неравномерностью коэффициента передачи. Избирательность (селективность) , характеризующая уменьшение коэффициента передачи от напряжения при заданной расстройке К(f) по сравнению с резонансным значением К0 и определяемая: .

Слайд 5


Входные цепи, слайд №5
Описание слайда:

Слайд 6


Эквиваленты приемных антенн
Описание слайда:
Эквиваленты приемных антенн

Слайд 7


Входные цепи, слайд №7
Описание слайда:

Слайд 8


4. Перекрытие заданного диапазона частот. Входная цепь должна обеспечивать возможность настройки на любую частоту заданного диапазона настройки...
Описание слайда:
4. Перекрытие заданного диапазона частот. Входная цепь должна обеспечивать возможность настройки на любую частоту заданного диапазона настройки приемника. При этом показатели (коэффициент передачи напряжения, полоса пропускания, избирательность) не должны заметно меняться. Диапазон рабочих частот характеризуется коэффициентом перекрытия диапазона kд: . 5. Неравномерность резонансного коэффициента передачи в диапазоне перестройки: . 6. Постоянство параметров ВЦ при изменении параметров антенны и АЭ. Это важно при ненастроенных антеннах, которые вносят в ВЦ активное и реактивное сопротивления. Активное сопротивление приводит к расширению полосы пропускания и ухудшению избирательности. Реактивное – к изменению настройки ВЦ.
