ИНЖЕНЕРНАЯ ГРАФИКА Радел 1.ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ Тема 1.1 Основные сведения по оформлению чертежа Урок №4 Тема урока. Выполнение букв, цифр и надписей чертежным шрифтом

Слайд 2

Описание слайда:

Титульный лист ГОСТ 2.105-95 Все графические, практические, лабораторные работы, а также рефераты, курсовые, дипломные работы должны иметь титульный лист. При его выполнении используют шрифт №5. Выполнить его надо по образцу Все цифры на поле рамки обозначают расстояние от верхнего края рамки до соответствующей строки.

Слайд 3

Описание слайда:

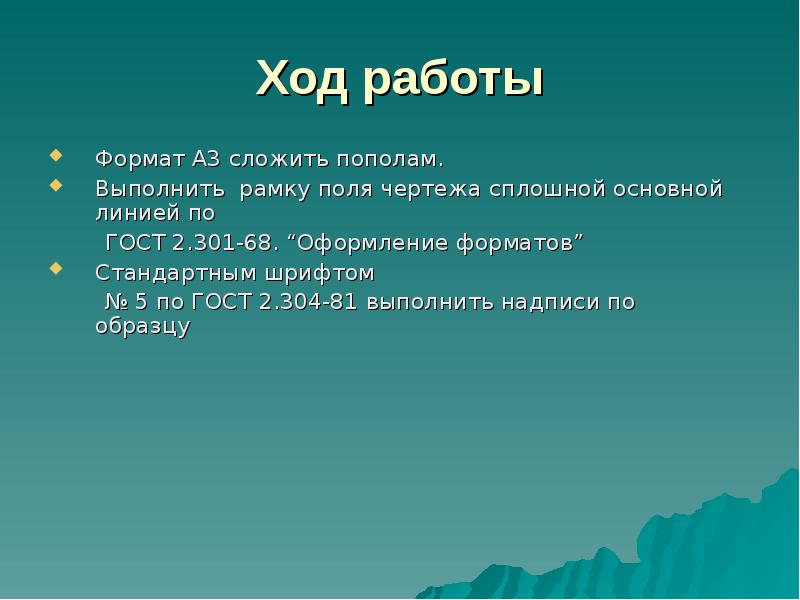

Ход работы Формат А3 сложить пополам. Выполнить рамку поля чертежа сплошной основной линией по ГОСТ 2.301-68. “Оформление форматов” Стандартным шрифтом № 5 по ГОСТ 2.304-81 выполнить надписи по образцу
