Выполнение основных видов модели. Построение третьего вида по двум данным

Слайд 2

Описание слайда:

Все изображения на чертежах в зависимости от их содержания разделяются на ВИДЫ, разрезы и сечения.

Слайд 3

Описание слайда:

Видом называют изображение, обращенное к наблюдателю видимой частью поверхности предмета.

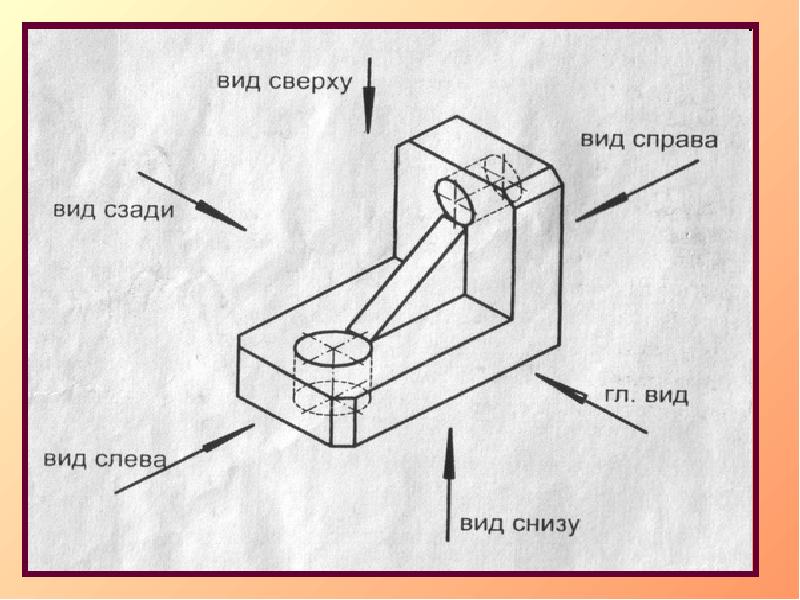

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

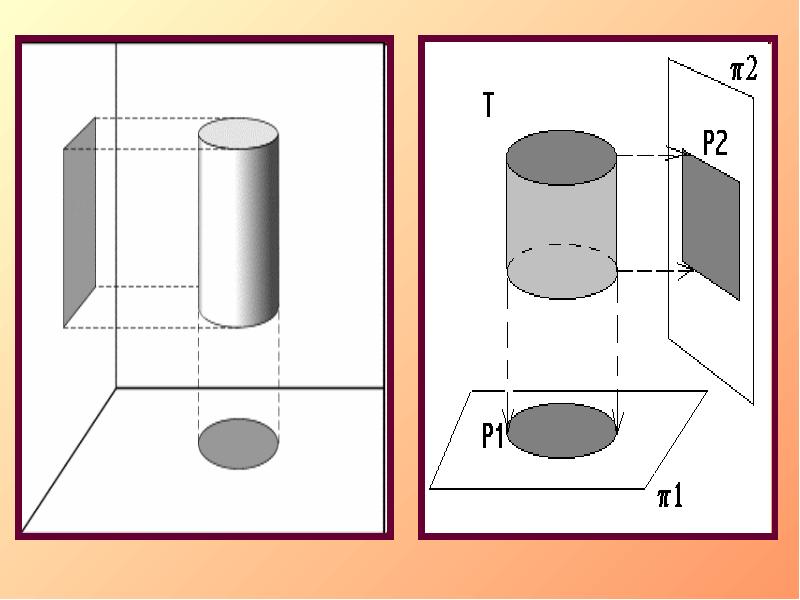

В качестве основных плоскостей проекции принимают 6 граней куба, внутри которого условно располагают предмет

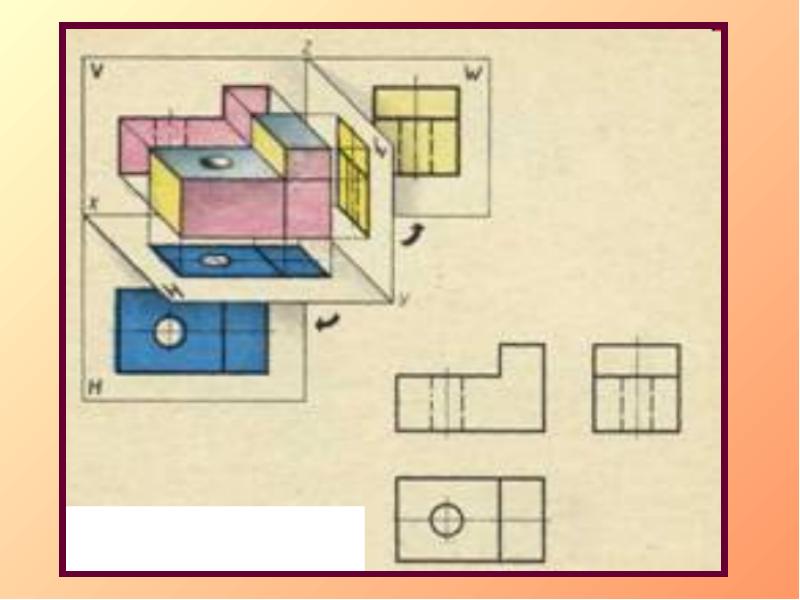

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

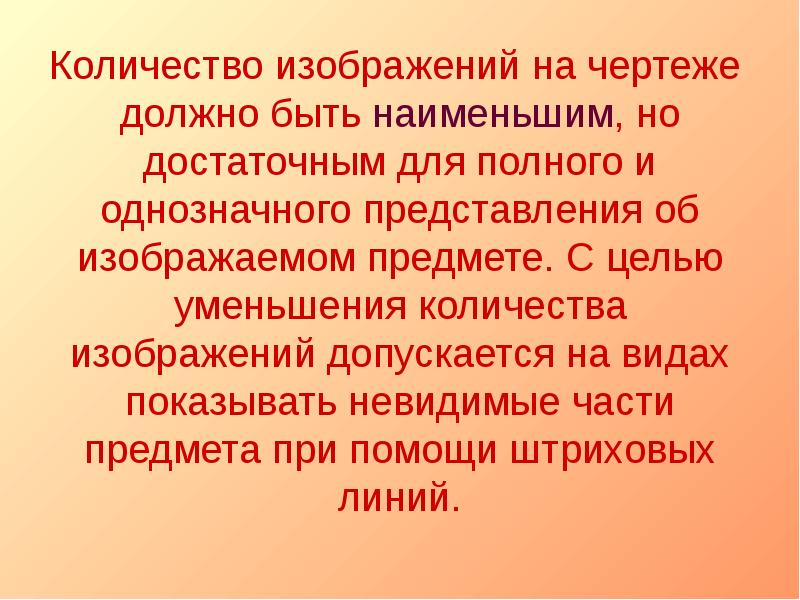

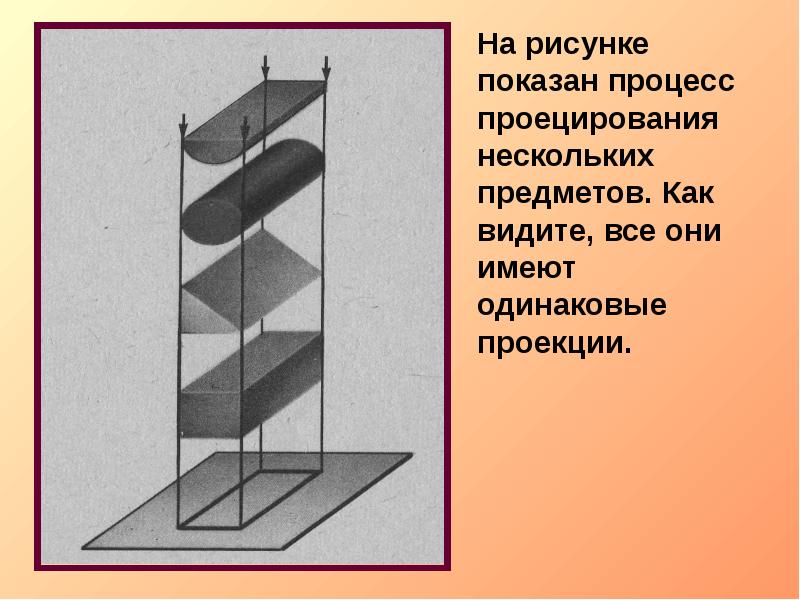

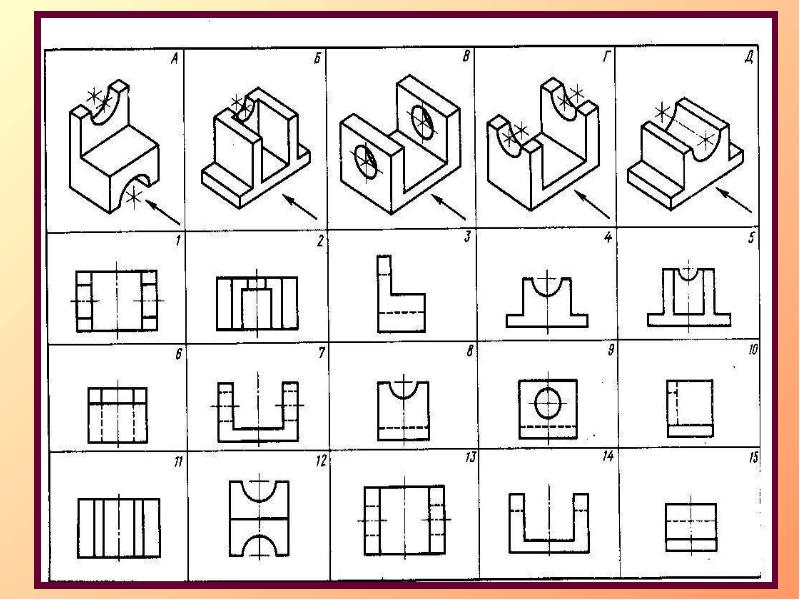

Количество изображений на чертеже должно быть наименьшим, но достаточным для полного и однозначного представления об изображаемом предмете. С целью уменьшения количества изображений допускается на видах показывать невидимые части предмета при помощи штриховых линий.
