Слайд 1

Описание слайда:

Выпрямительные установки

Слайд 2

Описание слайда:

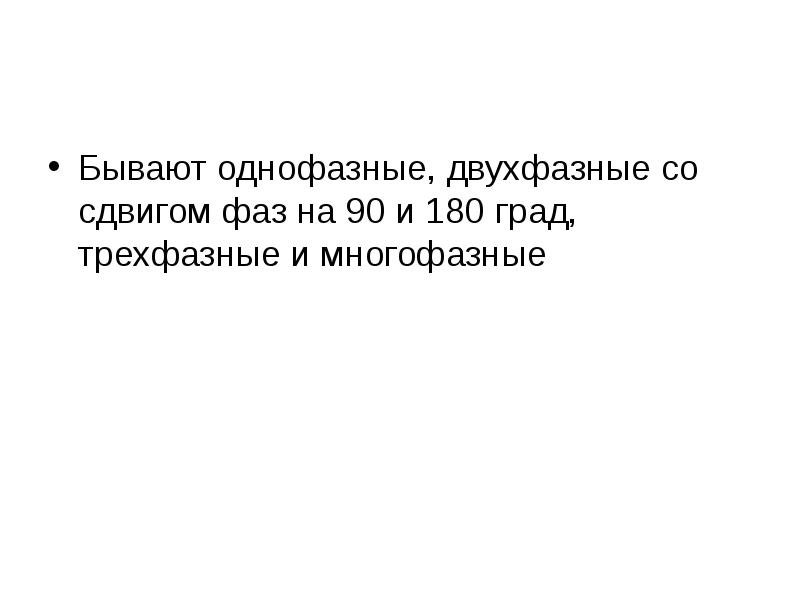

Бывают однофазные, двухфазные со сдвигом фаз на 90 и 180 град, трехфазные и многофазные Бывают однофазные, двухфазные со сдвигом фаз на 90 и 180 град, трехфазные и многофазные

Слайд 3

Описание слайда:

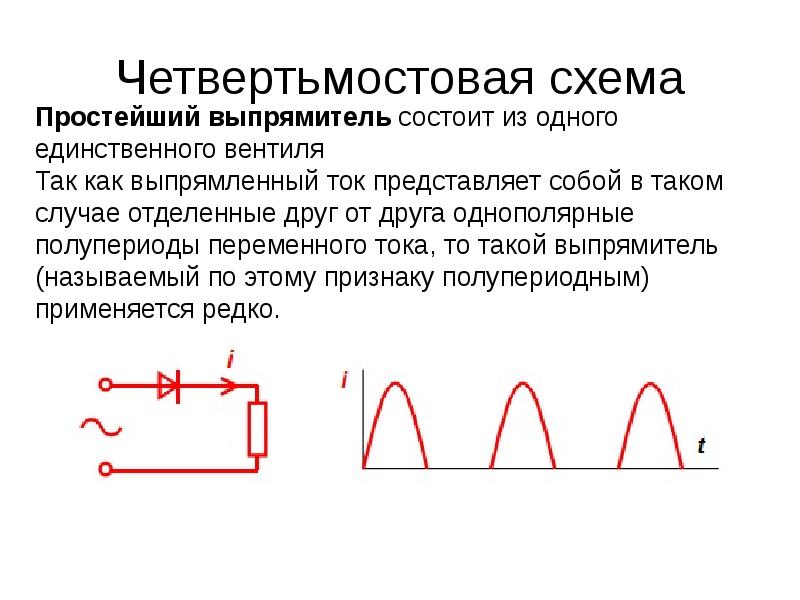

Четвертьмостовая схема

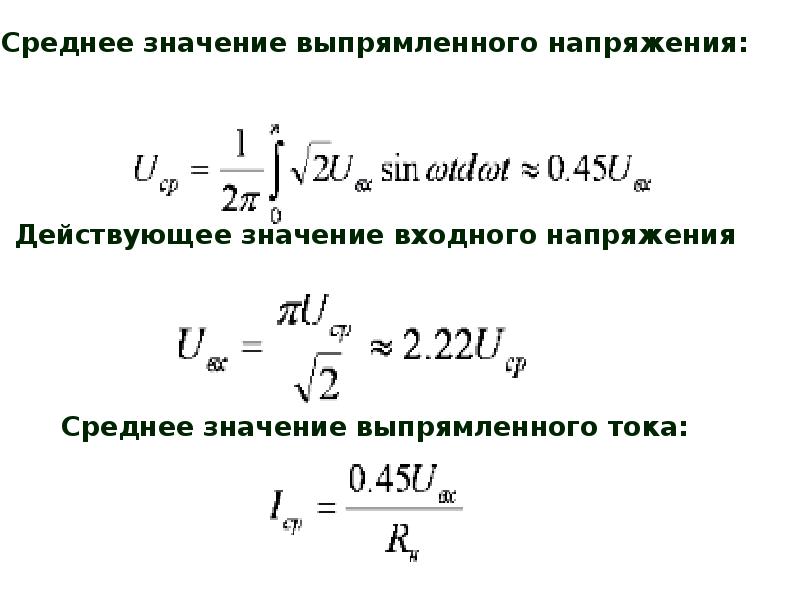

Слайд 4

Описание слайда:

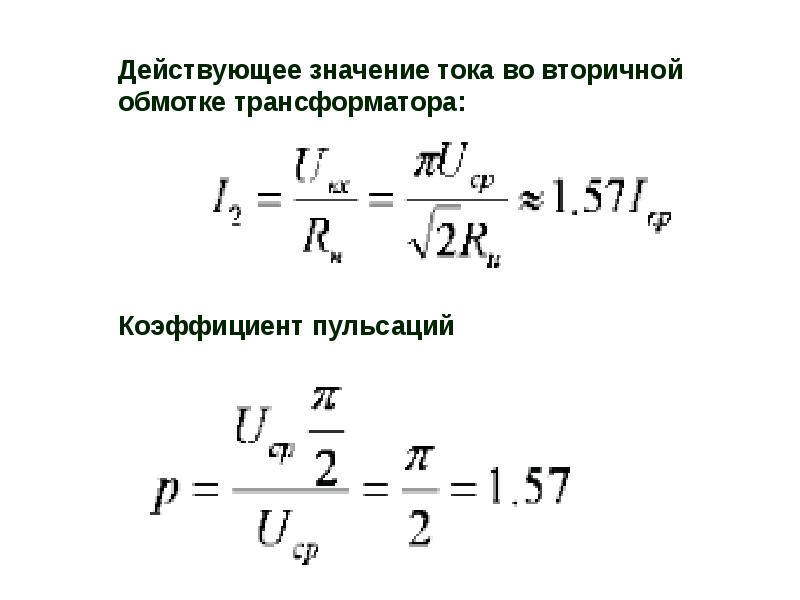

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Два четвертьмоста параллельно

Слайд 7

Описание слайда:

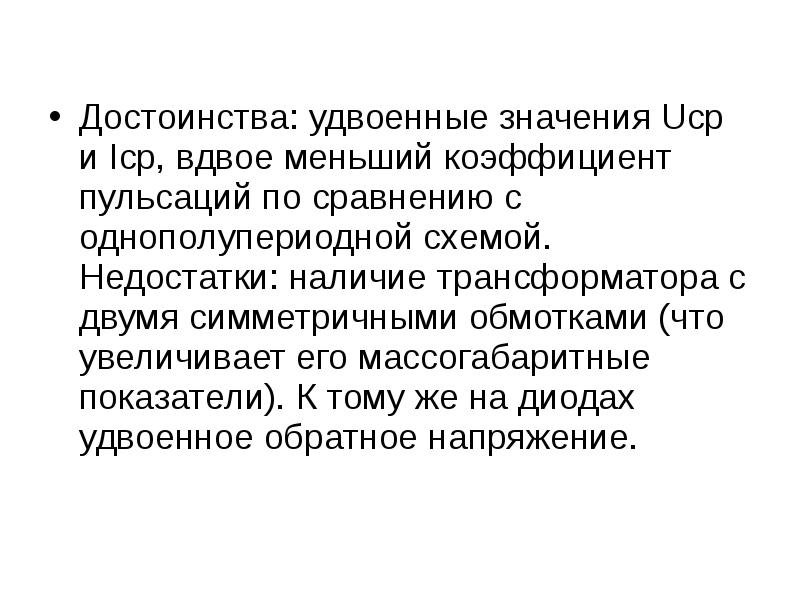

Достоинства: удвоенные значения Uср и Iср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение. Достоинства: удвоенные значения Uср и Iср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение.

Слайд 8

Описание слайда:

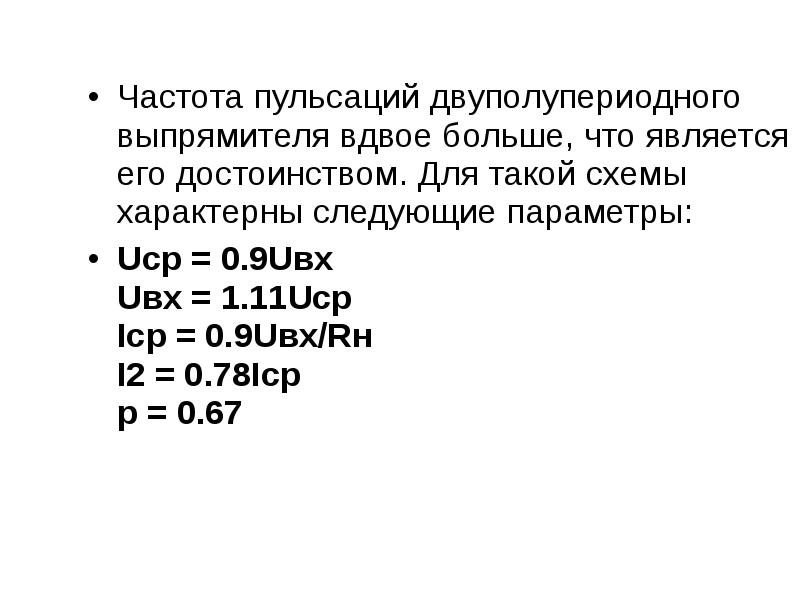

Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры: Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры: Uср = 0.9Uвх Uвх = 1.11Uср Iср = 0.9Uвх/Rн I2 = 0.78Iср p = 0.67

Слайд 9

Описание слайда:

мостовые выпрямители выпрямляются оба полупериода переменного тока, их называют двухполупериодными. Еще более равномерный выпрямленный ток можно получить при помощи трехфазного мостового выпрямителя.

Слайд 10

Описание слайда:

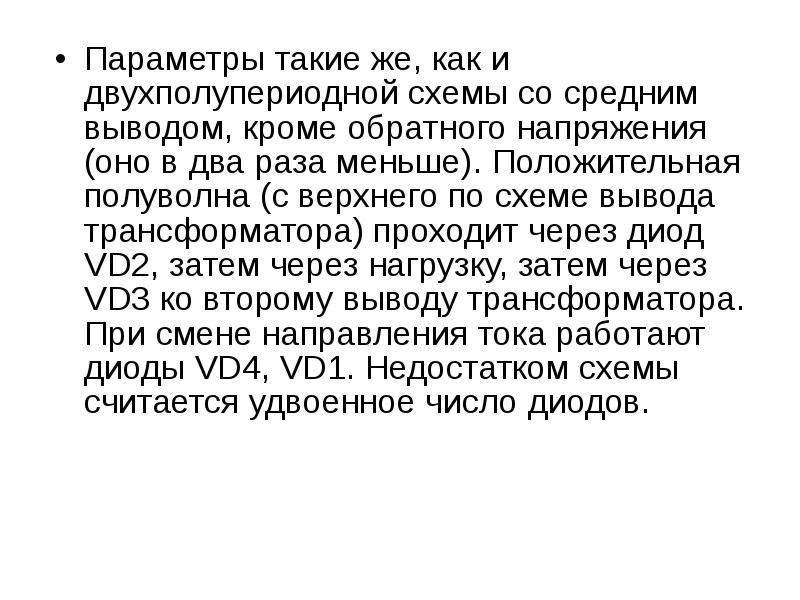

Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов. Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов.

Слайд 11

Описание слайда:

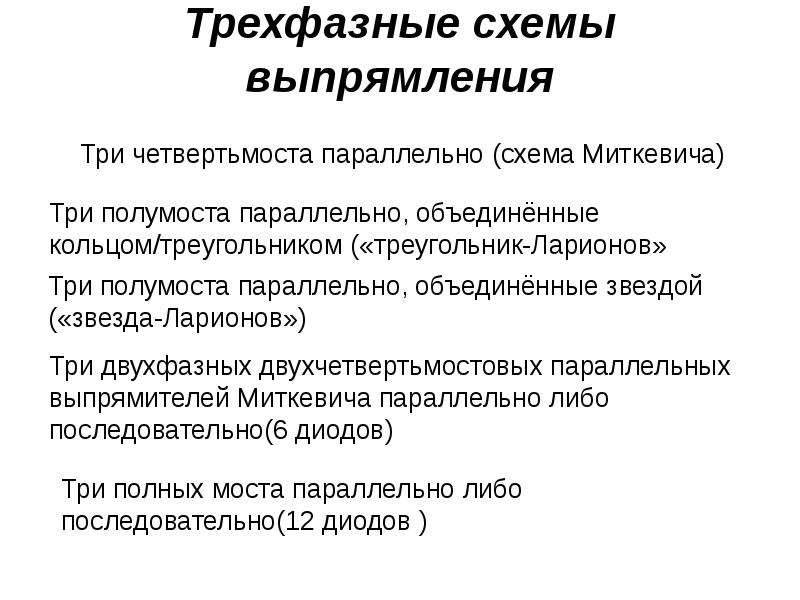

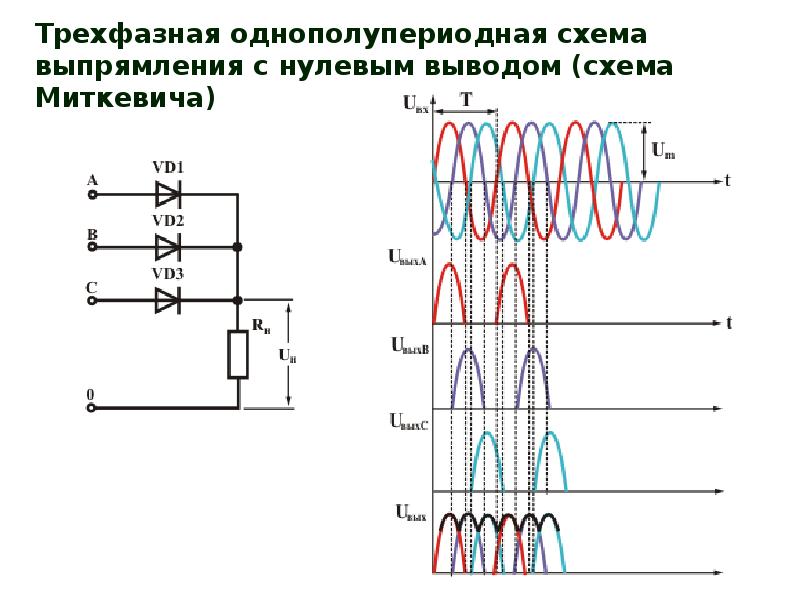

Трехфазные схемы выпрямления

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

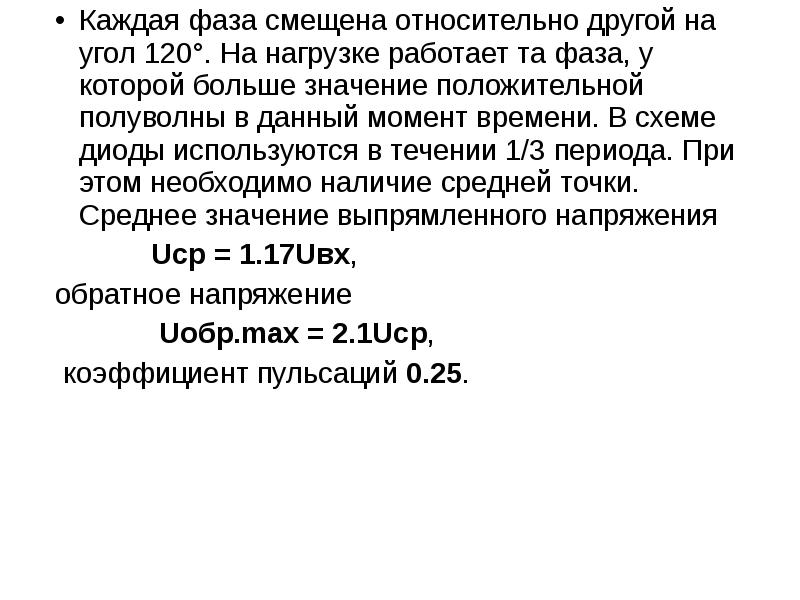

Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Uср = 1.17Uвх, обратное напряжение Uобр.max = 2.1Uср, коэффициент пульсаций 0.25.

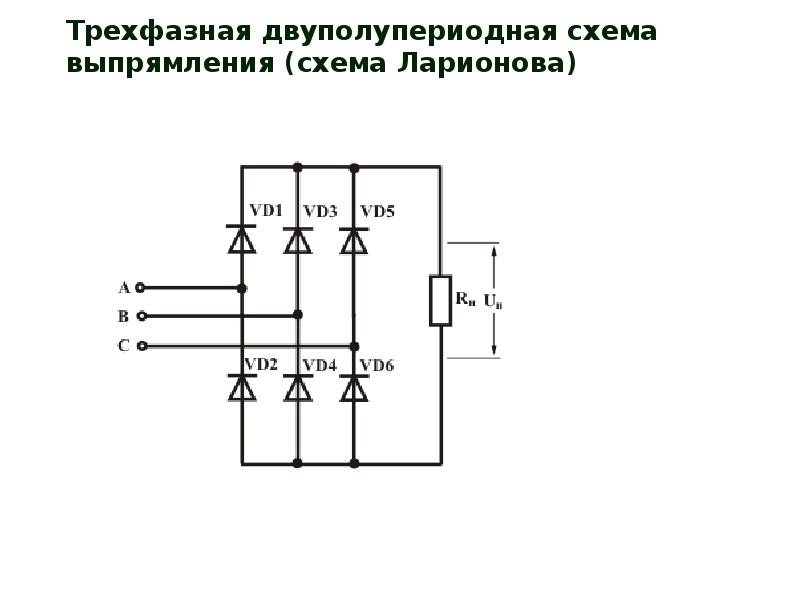

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

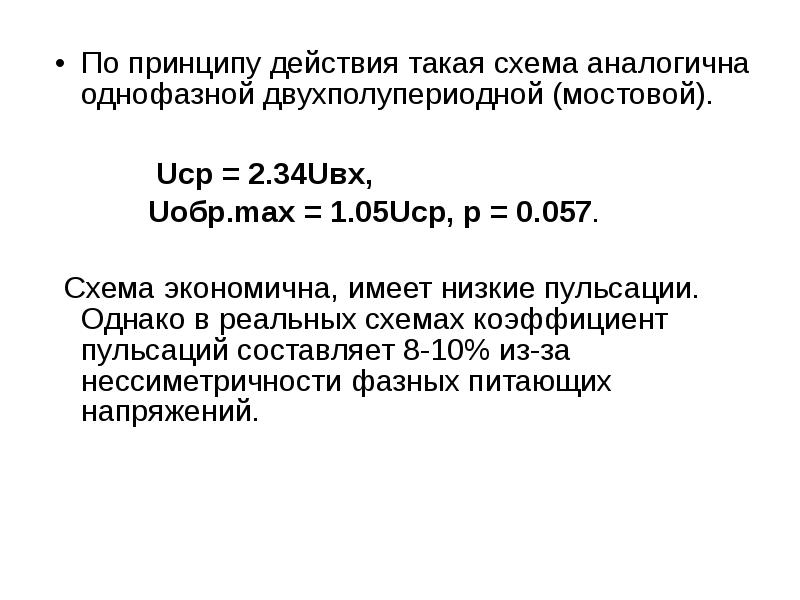

По принципу действия такая схема аналогична однофазной двухполупериодной (мостовой). По принципу действия такая схема аналогична однофазной двухполупериодной (мостовой). Uср = 2.34Uвх, Uобр.max = 1.05Uср, p = 0.057. Схема экономична, имеет низкие пульсации. Однако в реальных схемах коэффициент пульсаций составляет 8-10% из-за нессиметричности фазных питающих напряжений.

Слайд 16

Описание слайда:

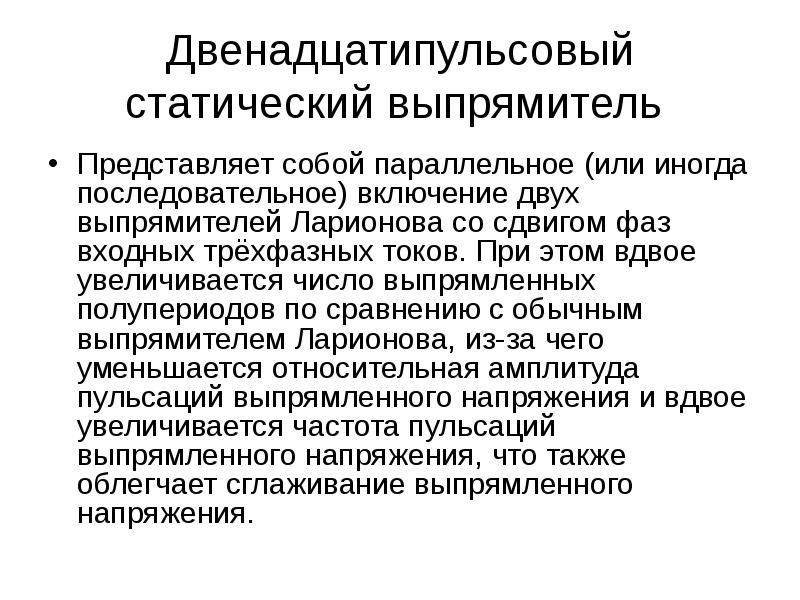

Двенадцатипульсовый статический выпрямитель Представляет собой параллельное (или иногда последовательное) включение двух выпрямителей Ларионова со сдвигом фаз входных трёхфазных токов. При этом вдвое увеличивается число выпрямленных полупериодов по сравнению с обычным выпрямителем Ларионова, из-за чего уменьшается относительная амплитуда пульсаций выпрямленного напряжения и вдвое увеличивается частота пульсаций выпрямленного напряжения, что также облегчает сглаживание выпрямленного напряжения.

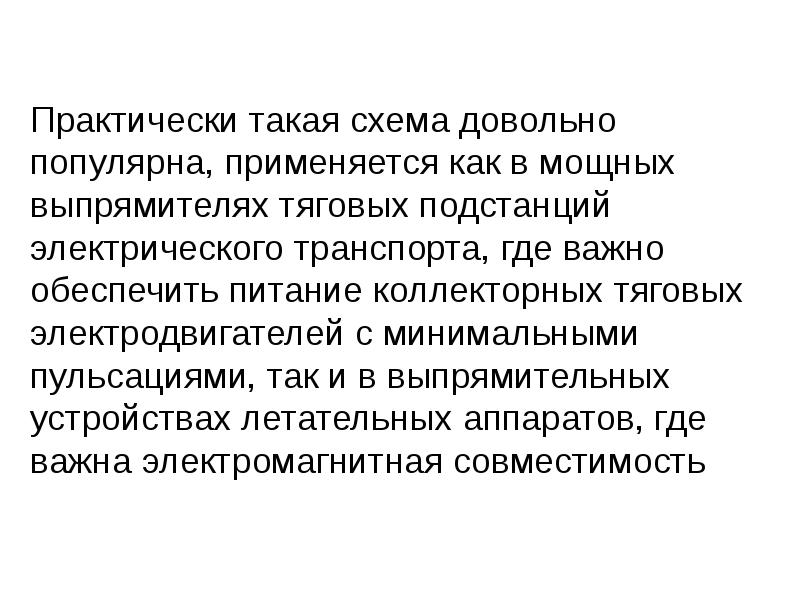

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

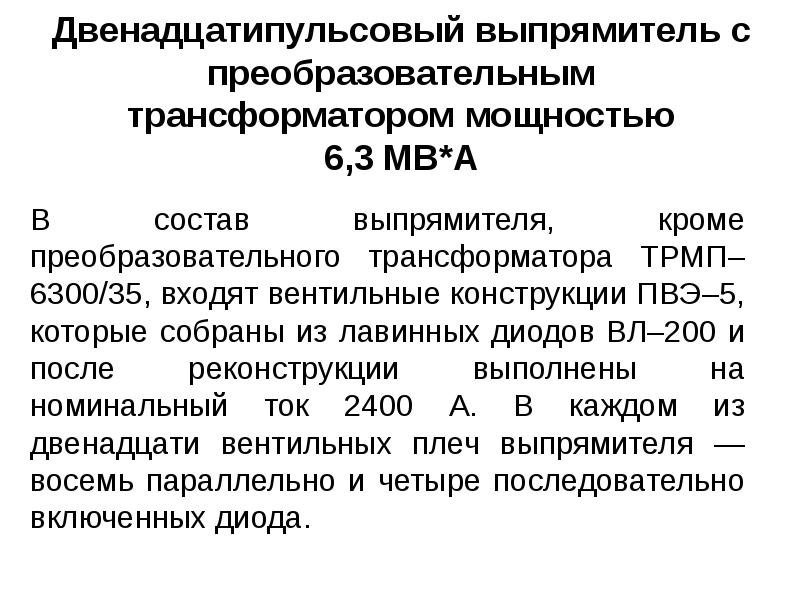

Двенадцатипульсовый выпрямитель с преобразовательным трансформатором мощностью 6,3 MB*A

Слайд 20

Описание слайда:

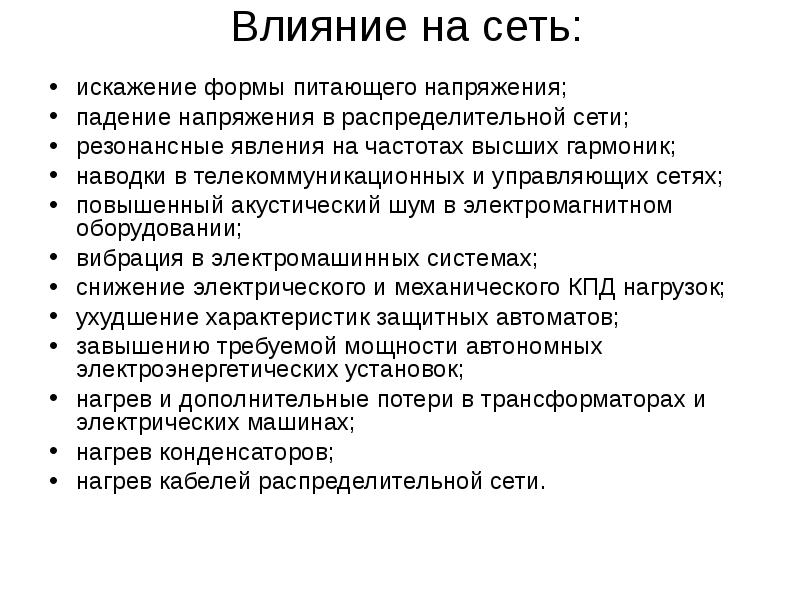

Влияние на сеть: искажение формы питающего напряжения; падение напряжения в распределительной сети; резонансные явления на частотах высших гармоник; наводки в телекоммуникационных и управляющих сетях; повышенный акустический шум в электромагнитном оборудовании; вибрация в электромашинных системах; снижение электрического и механического КПД нагрузок; ухудшение характеристик защитных автоматов; завышению требуемой мощности автономных электроэнергетических установок; нагрев и дополнительные потери в трансформаторах и электрических машинах; нагрев конденсаторов; нагрев кабелей распределительной сети.

Слайд 21

Описание слайда:

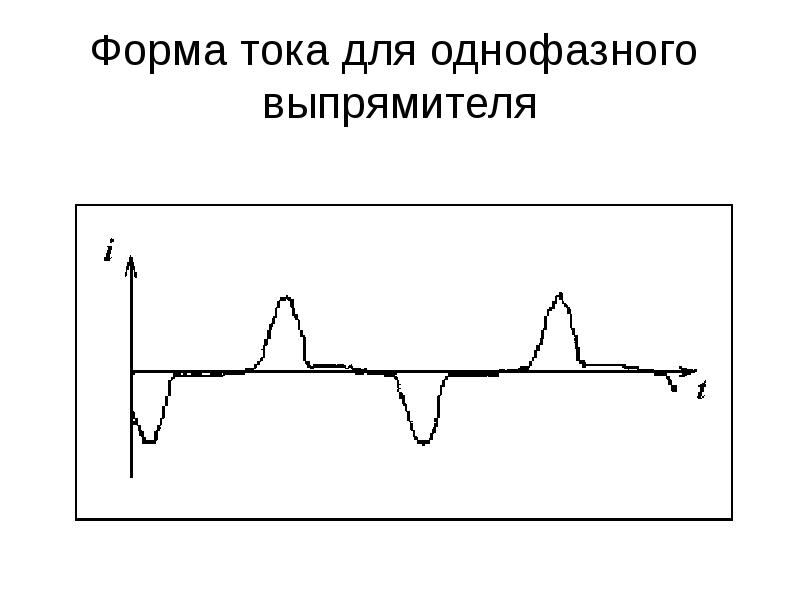

Форма тока для однофазного выпрямителя

Слайд 22

Описание слайда:

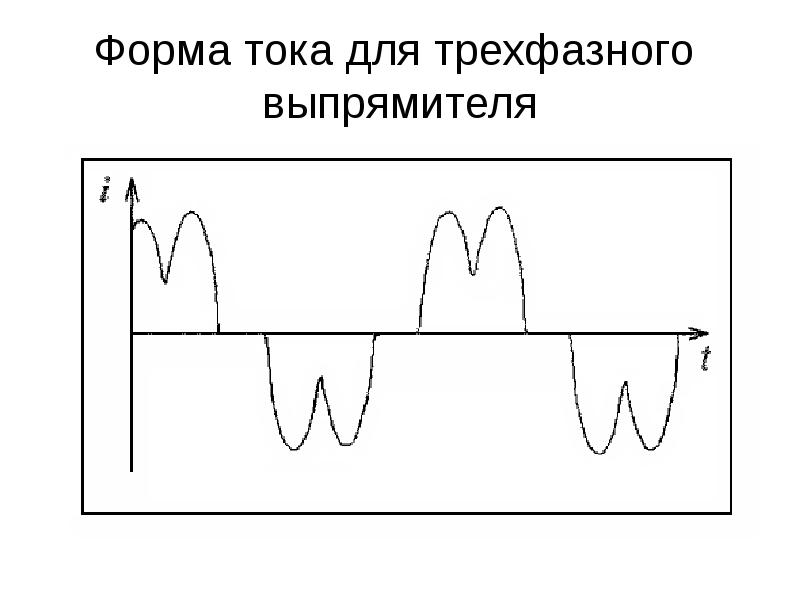

Форма тока для трехфазного выпрямителя

Слайд 23

Описание слайда:

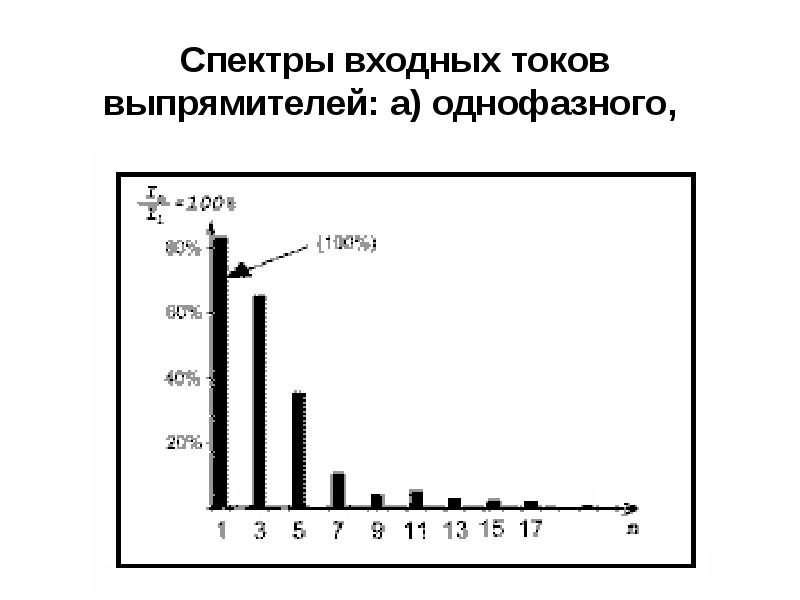

Спектры входных токов выпрямителей: а) однофазного,

Слайд 24

Описание слайда:

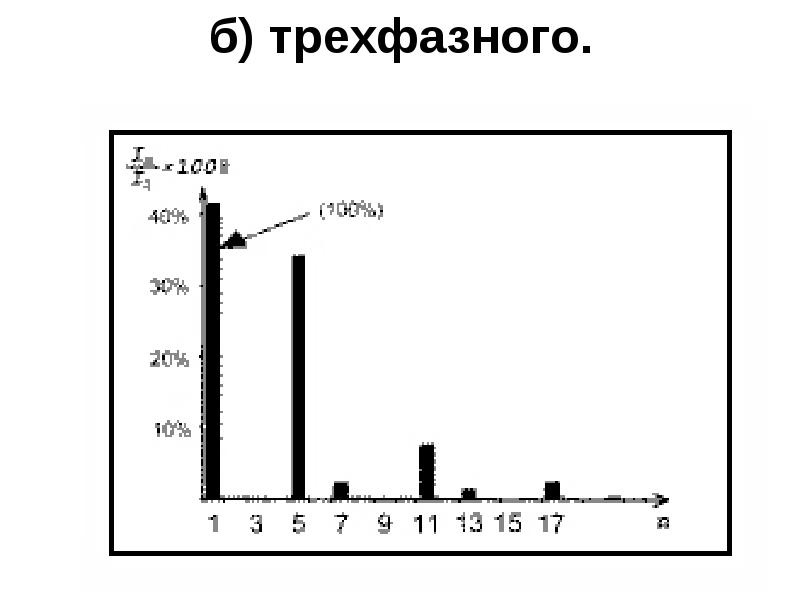

б) трехфазного.

Слайд 25

Описание слайда:

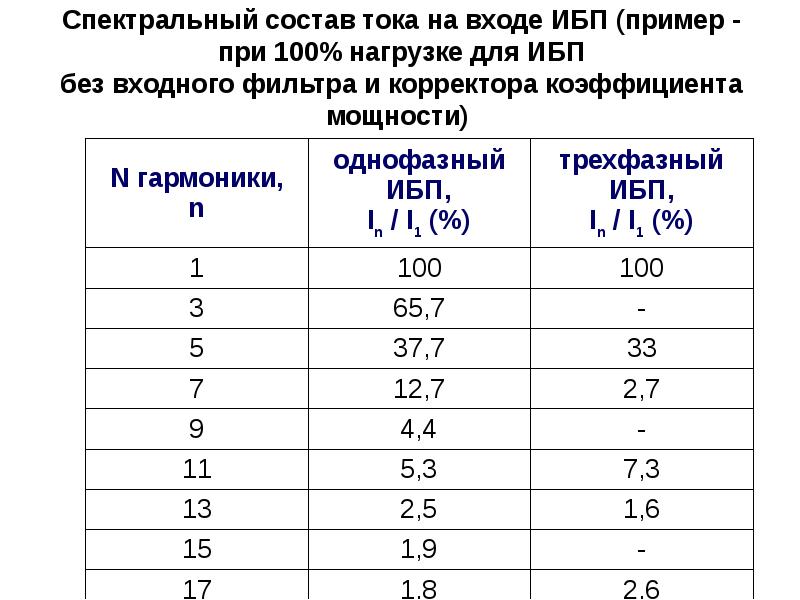

Спектральный состав тока на входе ИБП (пример - при 100% нагрузке для ИБП без входного фильтра и корректора коэффициента мощности)

Слайд 26

Описание слайда:

Полное сопротивление распределительной сети имеет в значительной степени индуктивный характер. Поэтому при очень высоком содержании гармоник токов соответствующее падение напряжения на кабелях и проводах становится намного выше предельно допустимых значений , и в типичных распределительных системах с кабельными трассами длиной более 100 метров может происходить сильное искажение напряжения на нагрузке. Примером таких искажений может служить графики тока и напряжения на входе однофазного выпрямителя в зависимости от величины относительной реактивной составляющей сопротивления входного фидера или внутреннего сопротивления источника питания выпрямителя Полное сопротивление распределительной сети имеет в значительной степени индуктивный характер. Поэтому при очень высоком содержании гармоник токов соответствующее падение напряжения на кабелях и проводах становится намного выше предельно допустимых значений , и в типичных распределительных системах с кабельными трассами длиной более 100 метров может происходить сильное искажение напряжения на нагрузке. Примером таких искажений может служить графики тока и напряжения на входе однофазного выпрямителя в зависимости от величины относительной реактивной составляющей сопротивления входного фидера или внутреннего сопротивления источника питания выпрямителя

Слайд 27

Описание слайда:

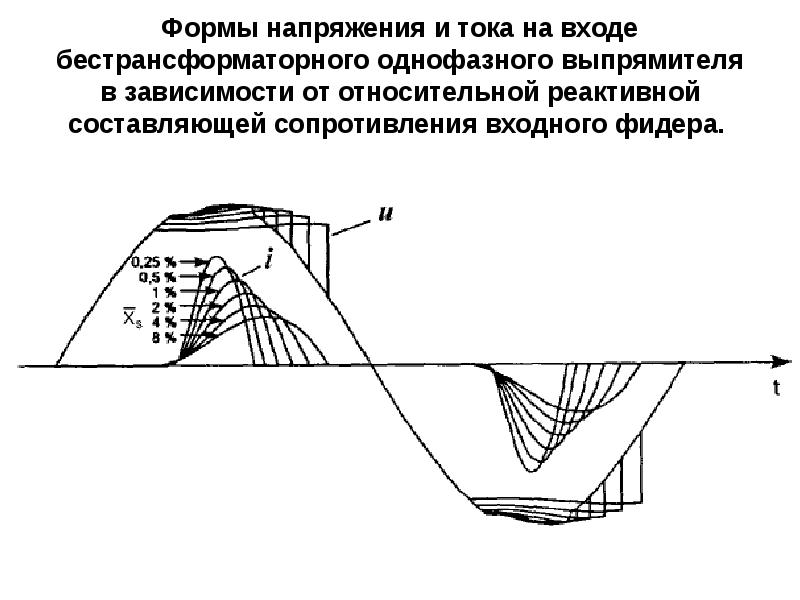

Формы напряжения и тока на входе бестрансформаторного однофазного выпрямителя в зависимости от относительной реактивной составляющей сопротивления входного фидера.

Слайд 28

Описание слайда:

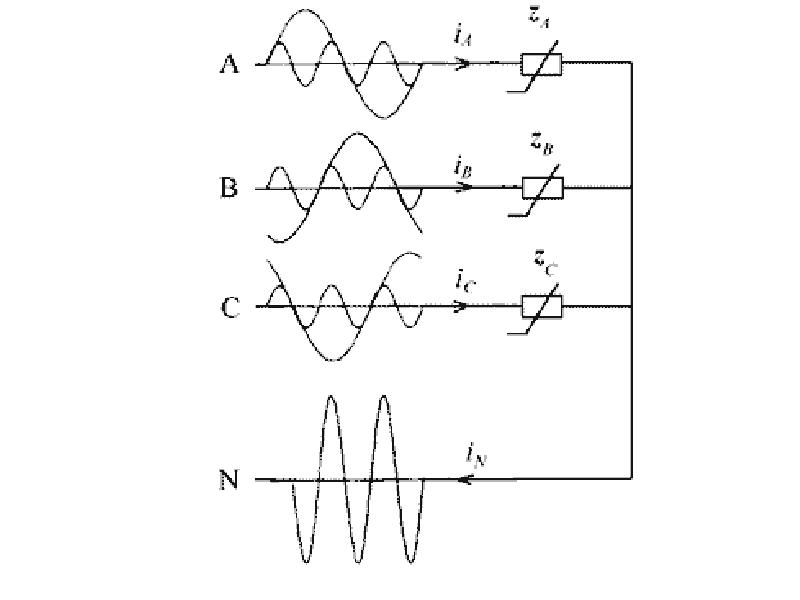

Эффект гармоник кратных третьей В трехфазных цепях они сдвинуты на 360 градусов друг к другу, совпадают по фазе и образуют нулевую последовательность. Нечетные гармоники, кратные третьей, суммируются в проводнике нейтрали

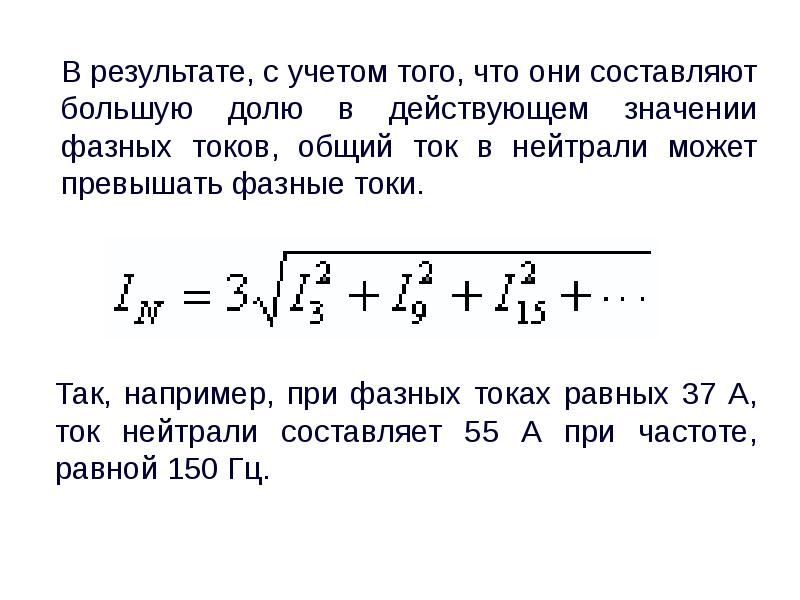

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

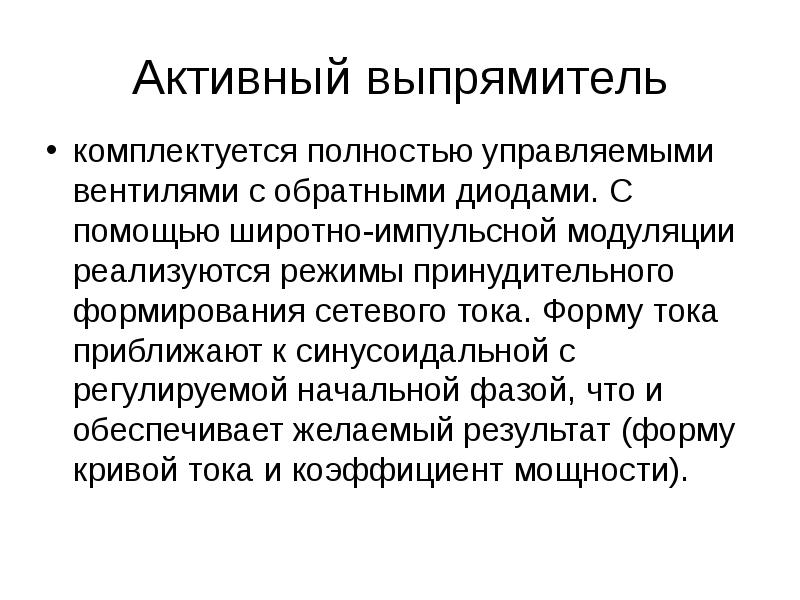

Активный выпрямитель комплектуется полностью управляемыми вентилями с обратными диодами. С помощью широтно-импульсной модуляции реализуются режимы принудительного формирования сетевого тока. Форму тока приближают к синусоидальной с регулируемой начальной фазой, что и обеспечивает желаемый результат (форму кривой тока и коэффициент мощности).

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

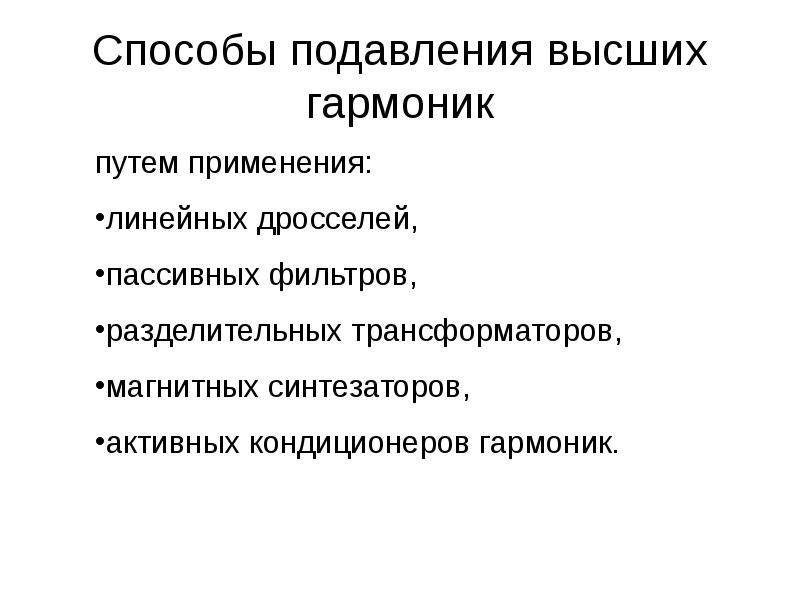

Способы подавления высших гармоник

Слайд 34

Описание слайда:

Включение линейных дросселей Такой дроссель имеет малое значение индуктивного сопротивления на основной частоте 50 Гц и значительные величины сопротивлений для высших гармоник, что приводит к их ослаблению

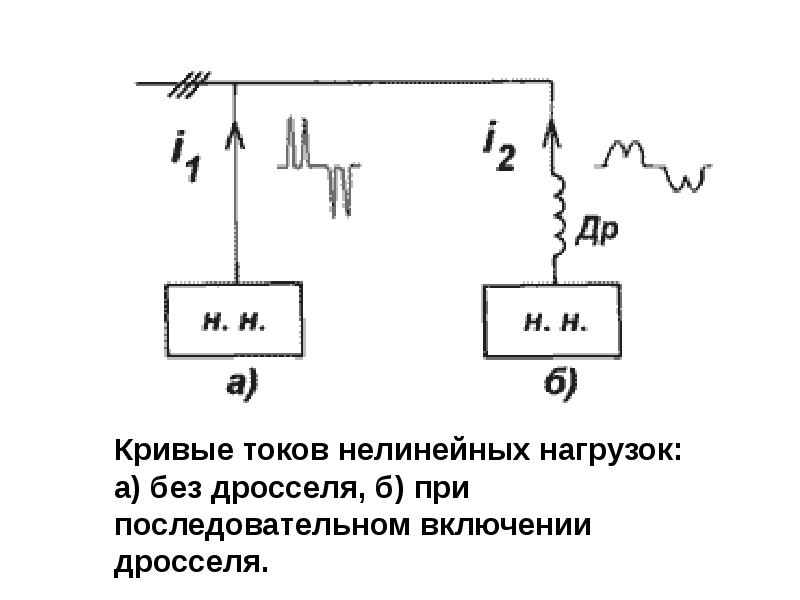

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

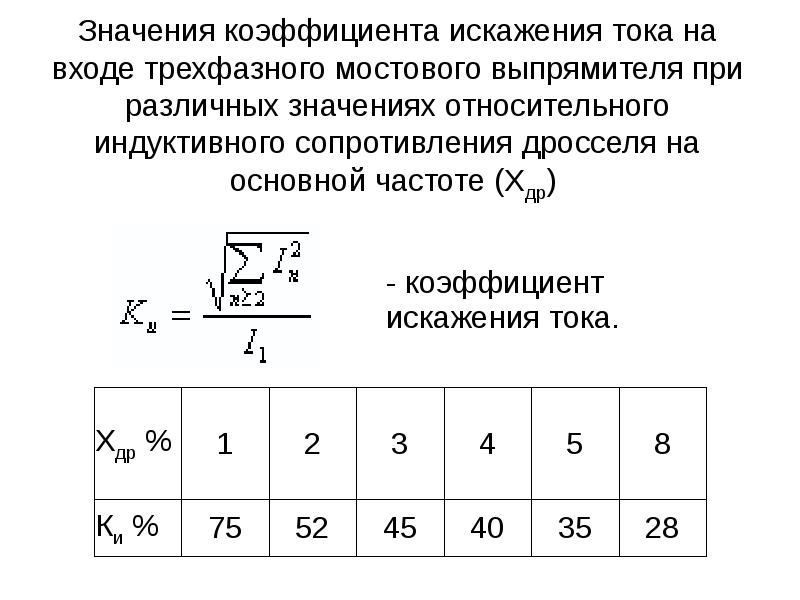

Значения коэффициента искажения тока на входе трехфазного мостового выпрямителя при различных значениях относительного индуктивного сопротивления дросселя на основной частоте (Хдр)

Слайд 37

Описание слайда:

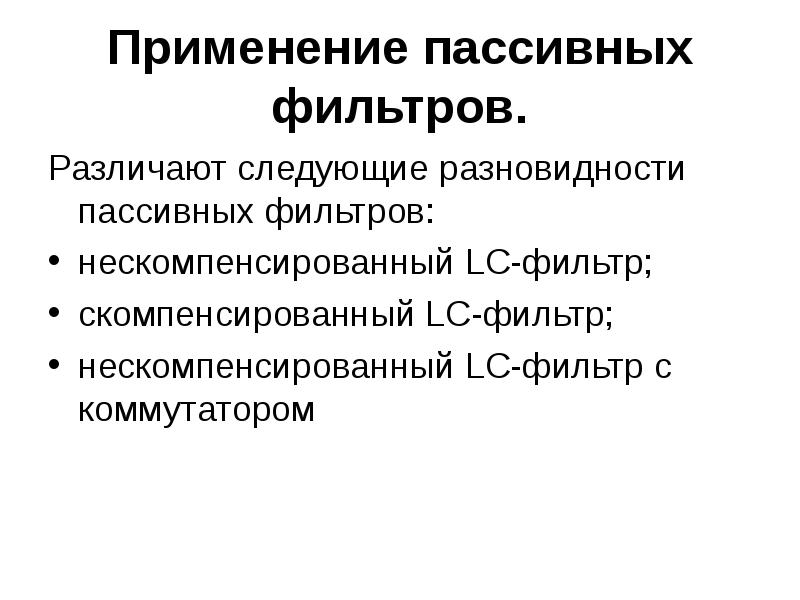

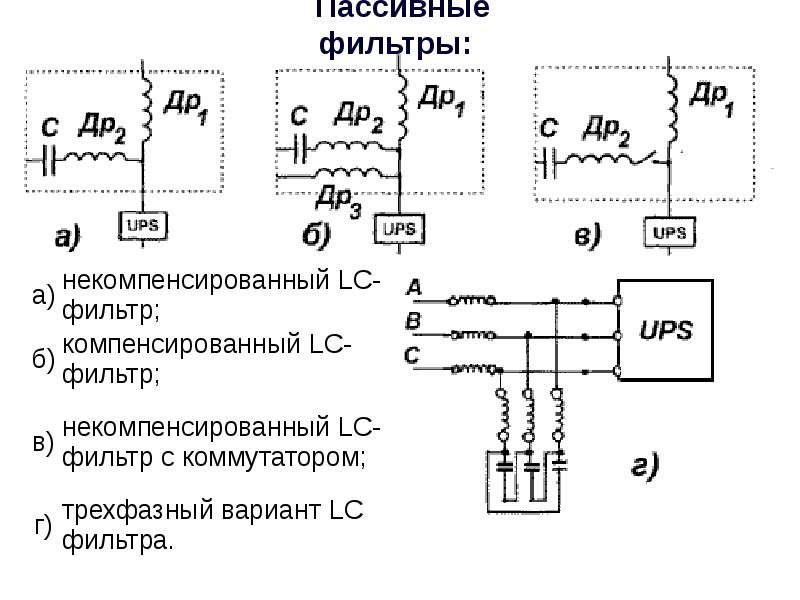

Применение пассивных фильтров. Различают следующие разновидности пассивных фильтров: нескомпенсированный LC-фильтр; скомпенсированный LC-фильтр; нескомпенсированный LC-фильтр с коммутатором

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

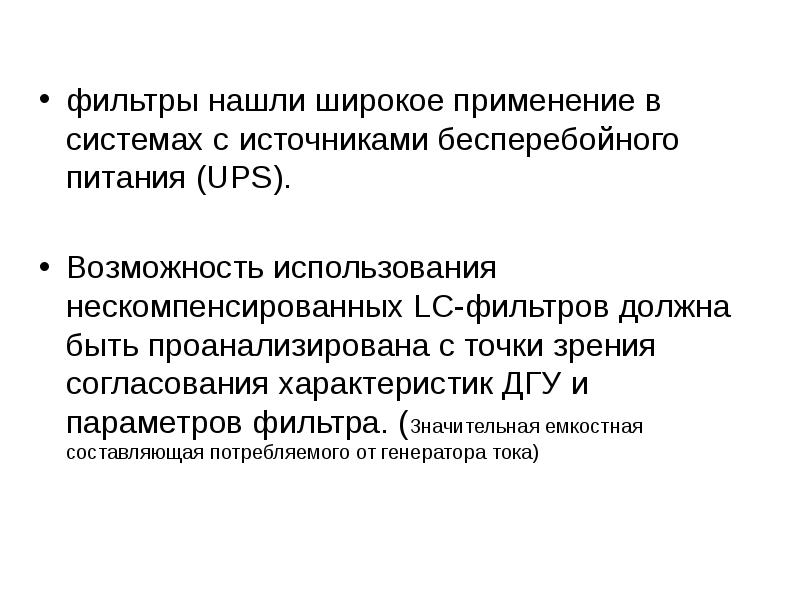

фильтры нашли широкое применение в системах с источниками бесперебойного питания (UPS). фильтры нашли широкое применение в системах с источниками бесперебойного питания (UPS). Возможность использования нескомпенсированных LC-фильтров должна быть проанализирована с точки зрения согласования характеристик ДГУ и параметров фильтра. (Значительная емкостная составляющая потребляемого от генератора тока)

Слайд 40

Описание слайда:

Применение специальных разделительных трансформаторов. Разделительный трансформатор с обмотками "треугольник-звезда" позволяет эффективно бороться с гармониками, кратными третьей, при сбалансированной нагрузке.

Слайд 41

Описание слайда:

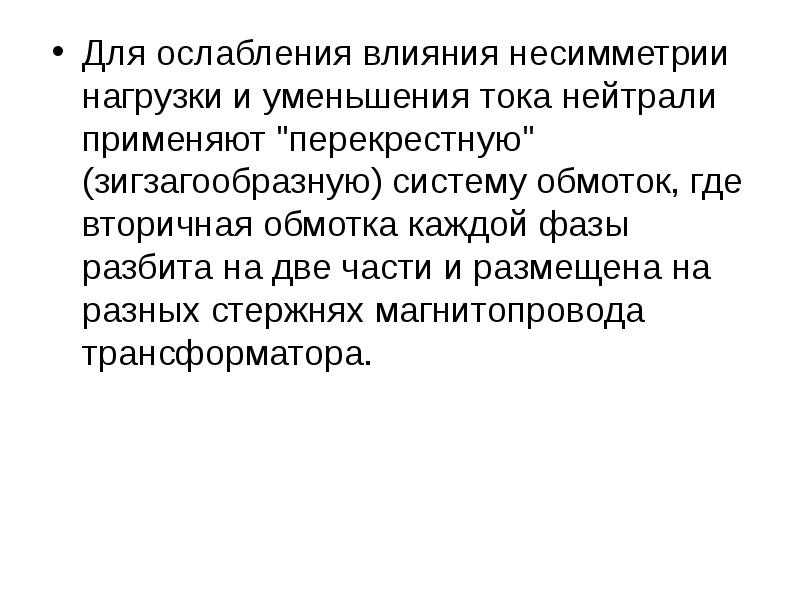

Для ослабления влияния несимметрии нагрузки и уменьшения тока нейтрали применяют "перекрестную" (зигзагообразную) систему обмоток, где вторичная обмотка каждой фазы разбита на две части и размещена на разных стержнях магнитопровода трансформатора. Для ослабления влияния несимметрии нагрузки и уменьшения тока нейтрали применяют "перекрестную" (зигзагообразную) систему обмоток, где вторичная обмотка каждой фазы разбита на две части и размещена на разных стержнях магнитопровода трансформатора.

Слайд 42

Описание слайда:

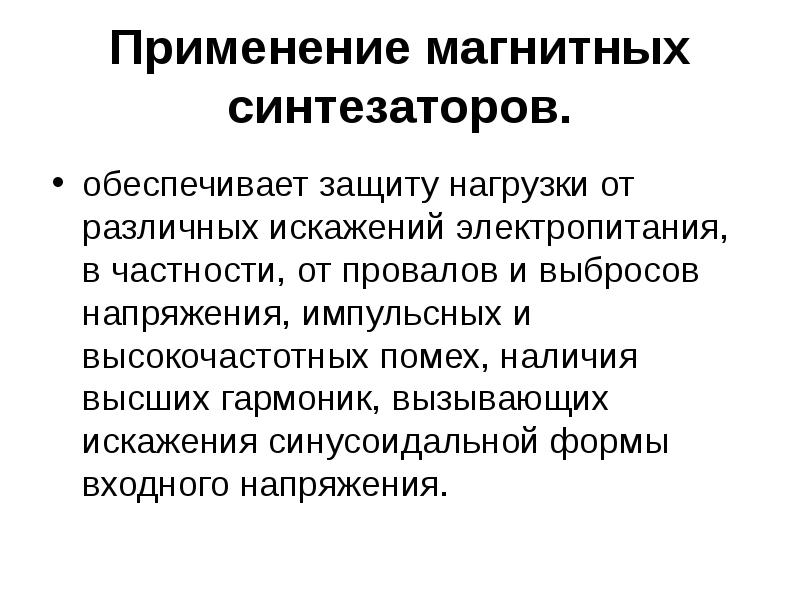

Применение магнитных синтезаторов. обеспечивает защиту нагрузки от различных искажений электропитания, в частности, от провалов и выбросов напряжения, импульсных и высокочастотных помех, наличия высших гармоник, вызывающих искажения синусоидальной формы входного напряжения.

Слайд 43

Описание слайда:

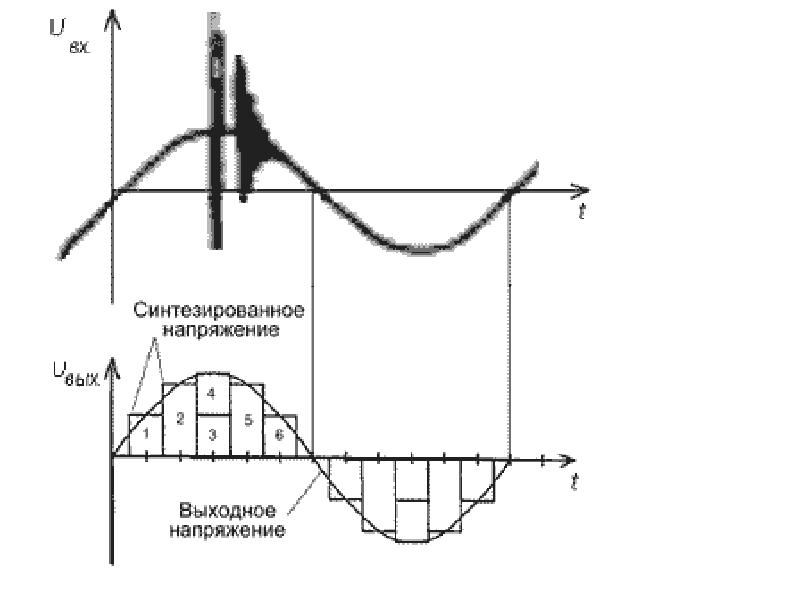

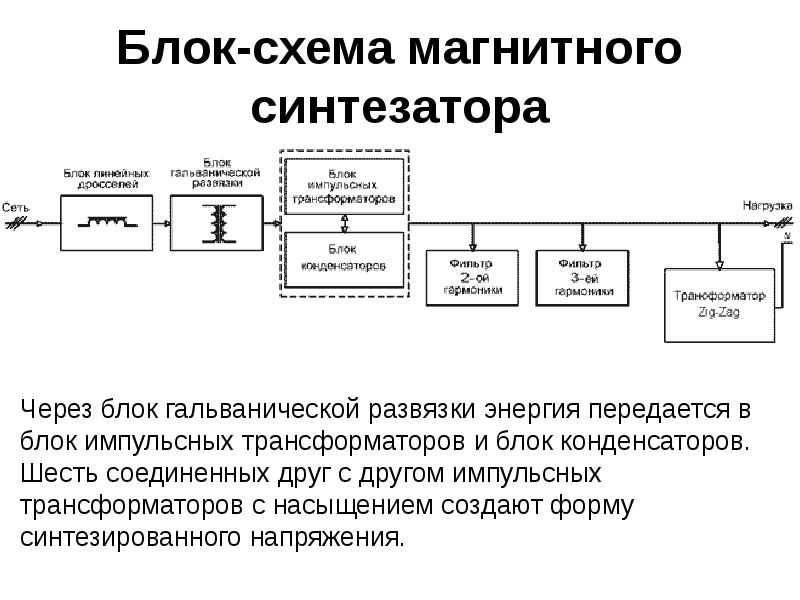

Блок-схема магнитного синтезатора

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

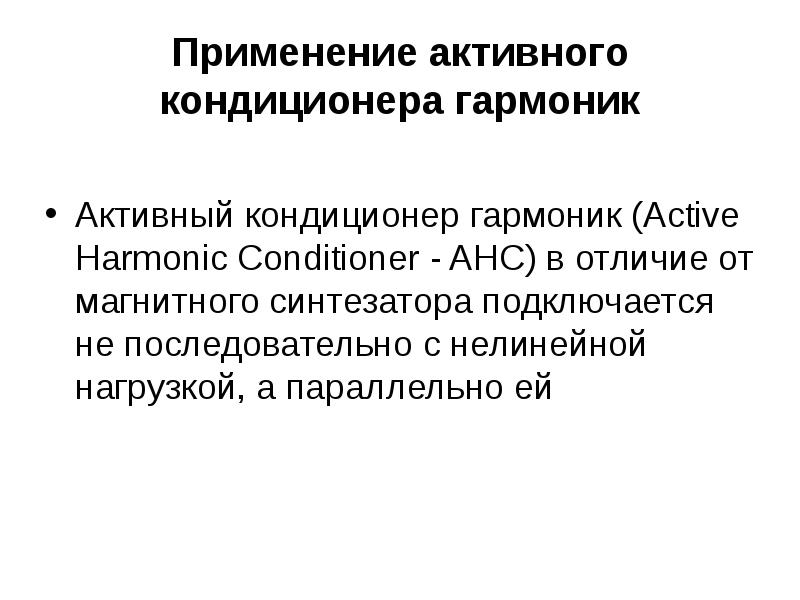

Применение активного кондиционера гармоник Активный кондиционер гармоник (Active Harmonic Conditioner - AHC) в отличие от магнитного синтезатора подключается не последовательно с нелинейной нагрузкой, а параллельно ей

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

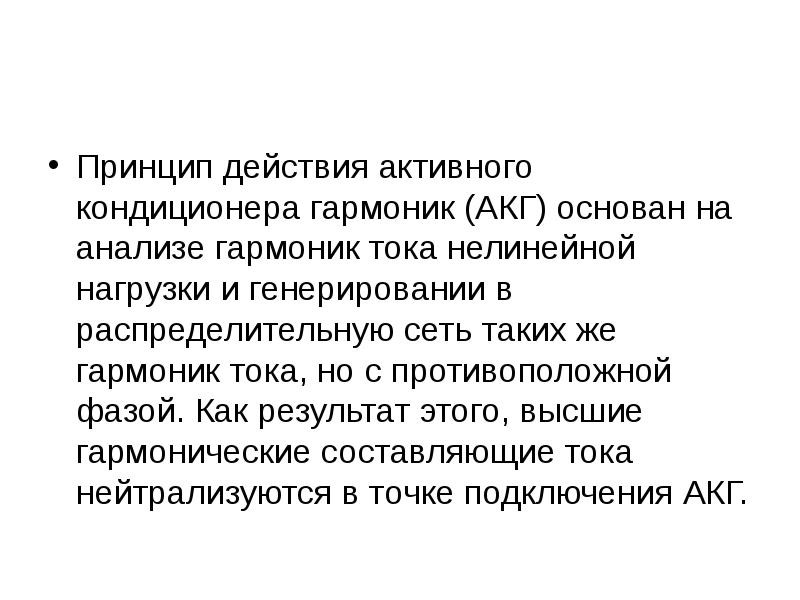

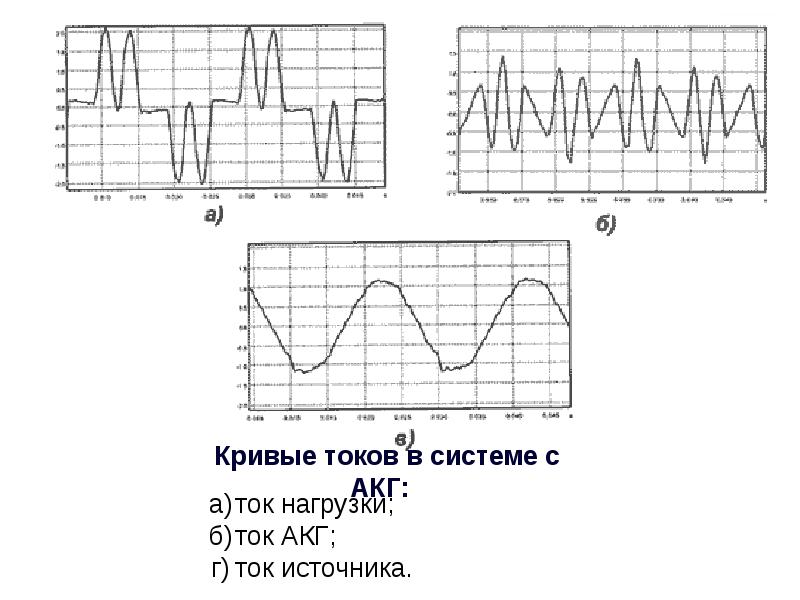

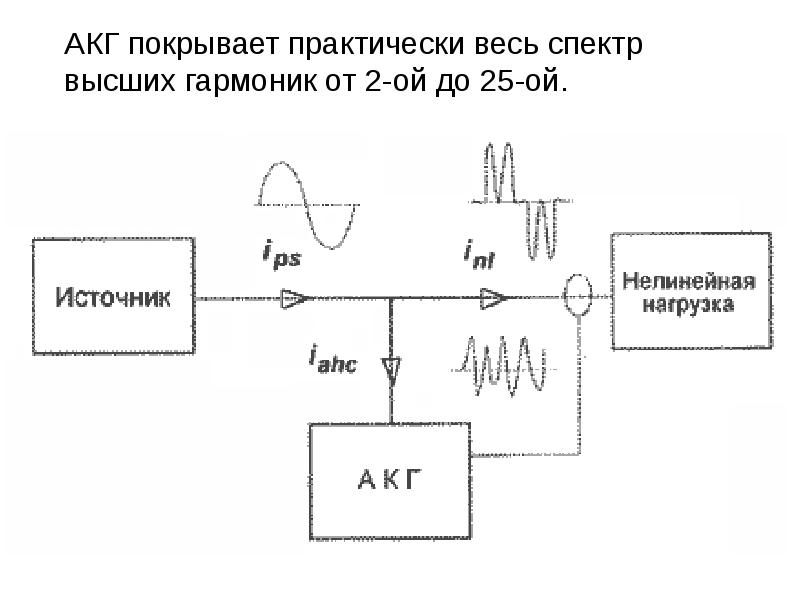

Принцип действия активного кондиционера гармоник (АКГ) основан на анализе гармоник тока нелинейной нагрузки и генерировании в распределительную сеть таких же гармоник тока, но с противоположной фазой. Как результат этого, высшие гармонические составляющие тока нейтрализуются в точке подключения АКГ.
