Вы можете ознакомиться и скачать презентацию на тему Выявленные виды вихреобразования. Доклад-сообщение содержит 29 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Выявленные виды вихреобразования

Слайд 2

Описание слайда:

Схема обрушения волн с образованием вихрей

Слайд 3

Описание слайда:

Круговая поляризация и вихреобразование при отражении

Слайд 4

Описание слайда:

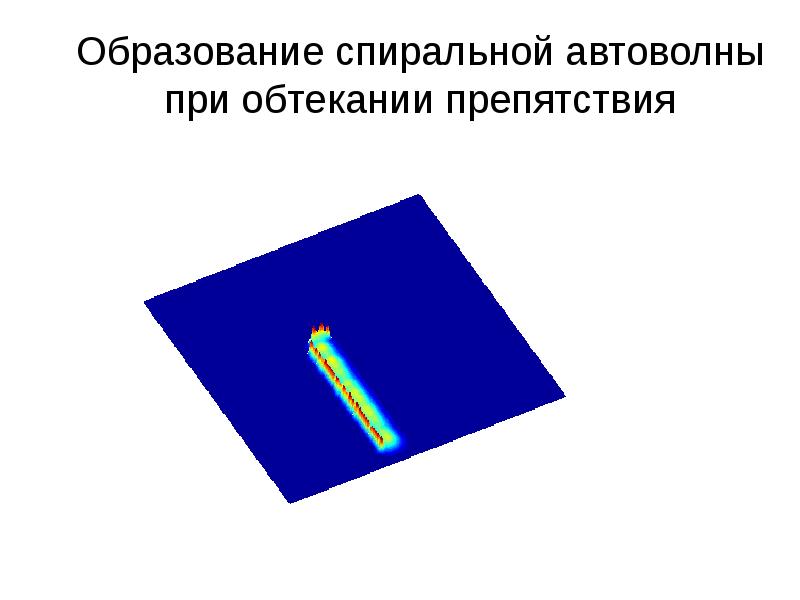

Образование спиральной автоволны при обтекании препятствия

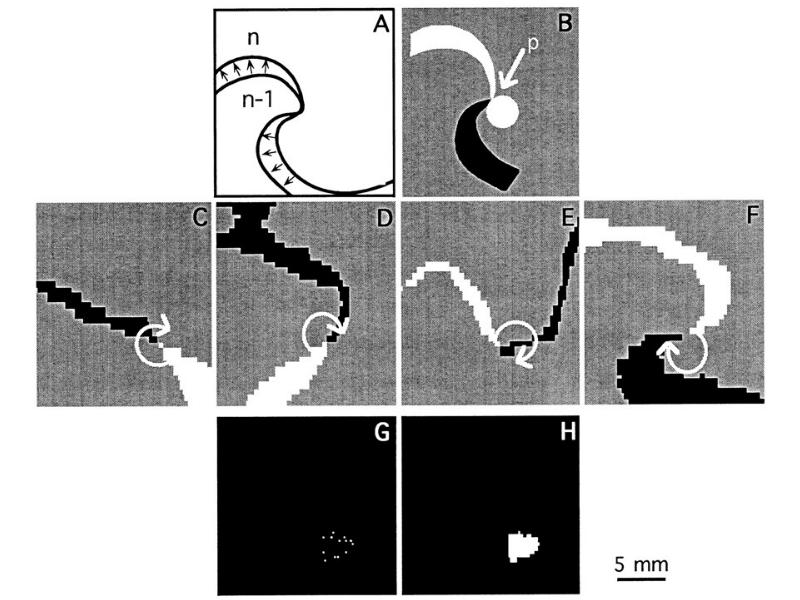

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

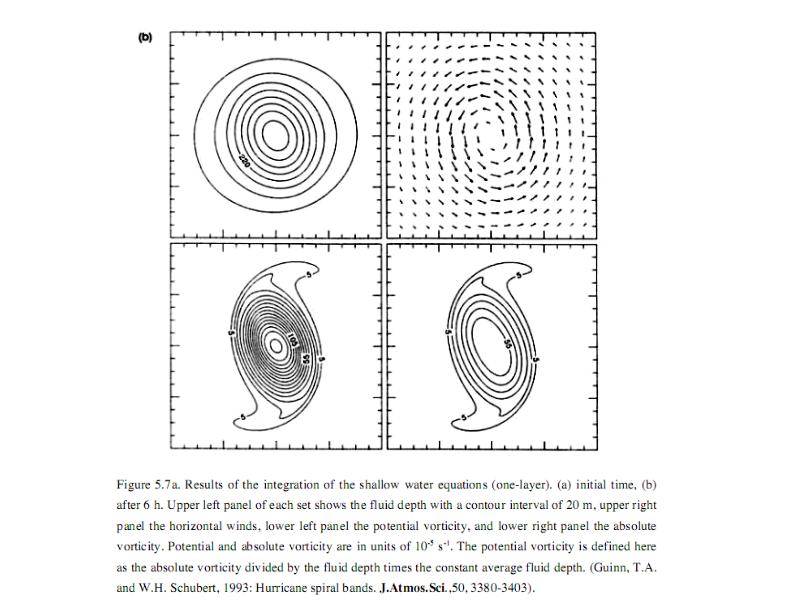

Как эволюционирует круговой вихрь в мелкой воде

Слайд 7

Описание слайда:

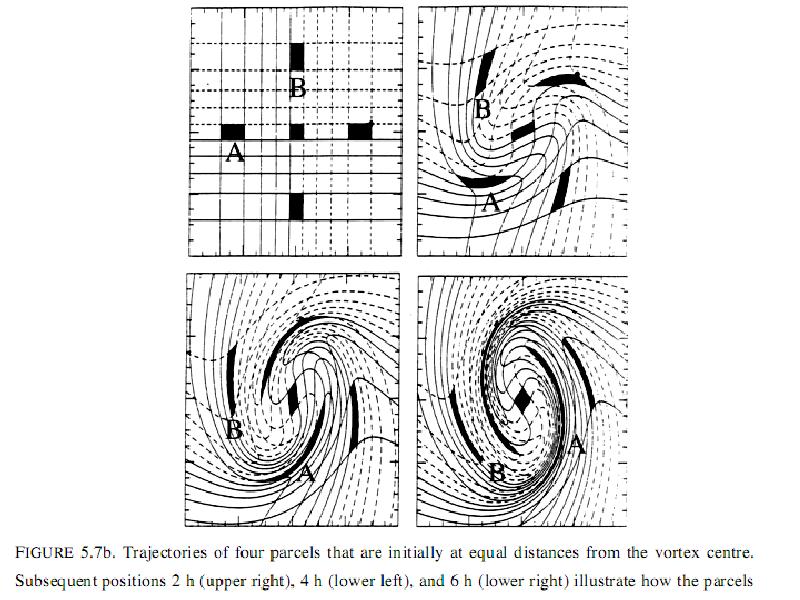

Слайд 8

Описание слайда:

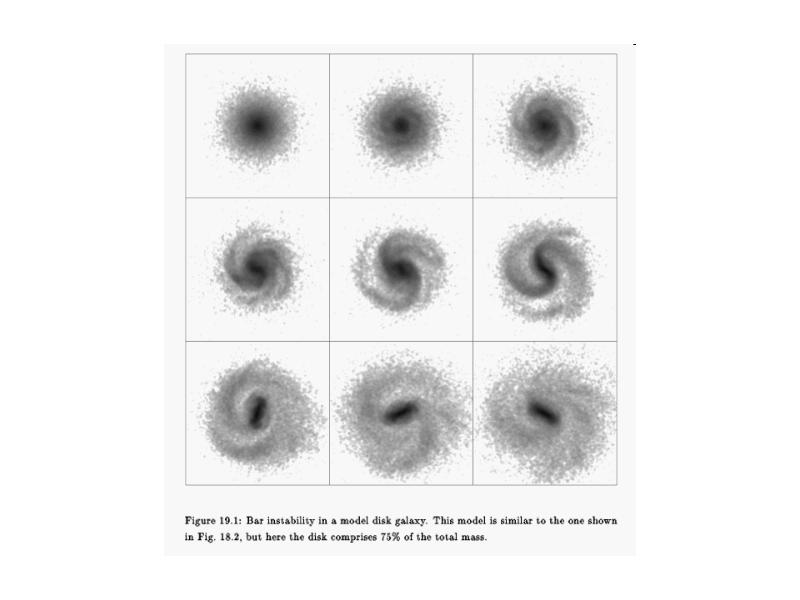

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

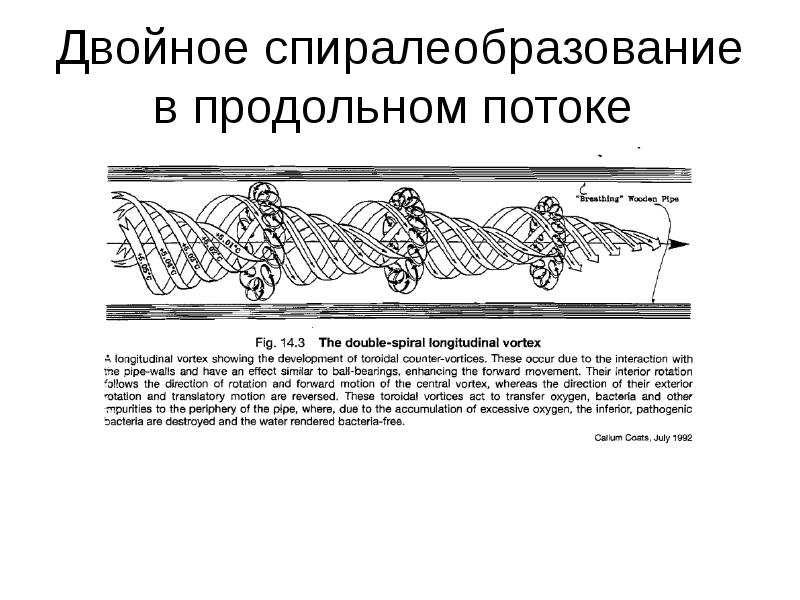

Двойное спиралеобразование в продольном потоке

Слайд 12

Описание слайда:

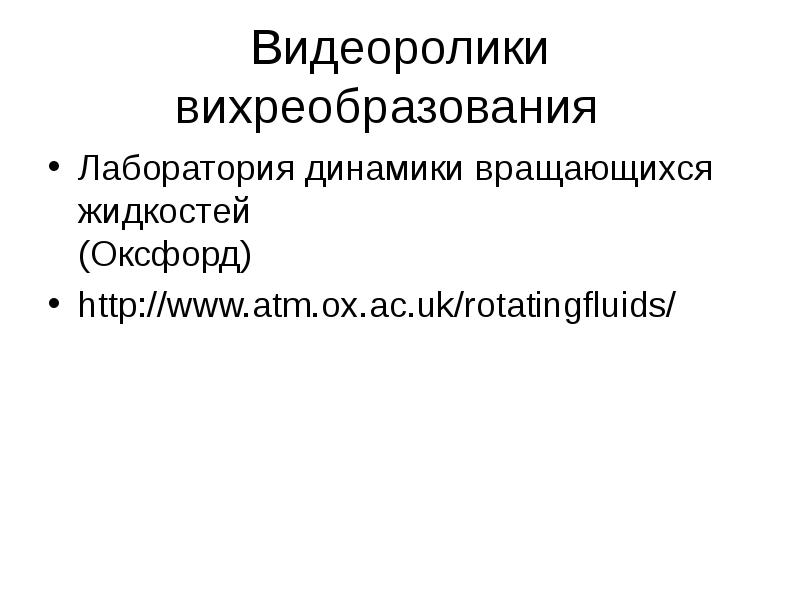

Видеоролики вихреобразования Лаборатория динамики вращающихся жидкостей (Оксфорд)

Слайд 13

Описание слайда:

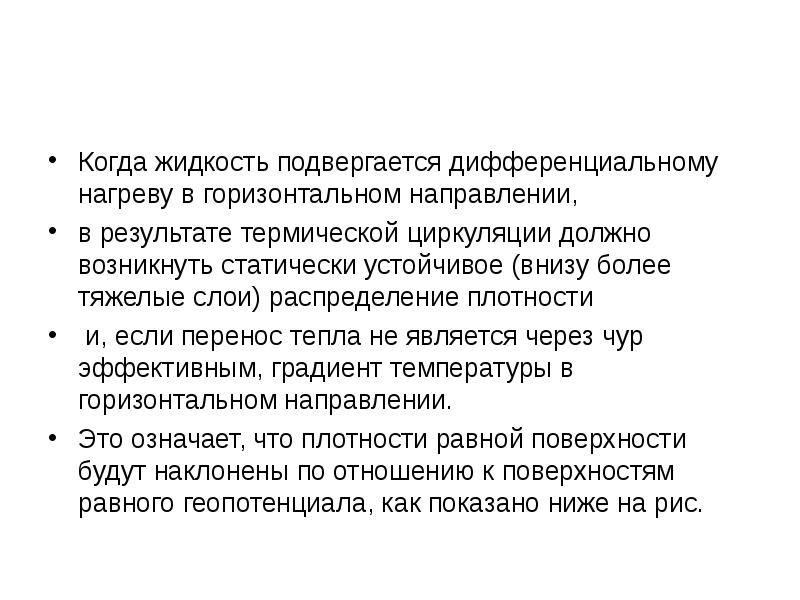

Когда жидкость подвергается дифференциальному нагреву в горизонтальном направлении, в результате термической циркуляции должно возникнуть статически устойчивое (внизу более тяжелые слои) распределение плотности и, если перенос тепла не является через чур эффективным, градиент температуры в горизонтальном направлении. Это означает, что плотности равной поверхности будут наклонены по отношению к поверхностям равного геопотенциала, как показано ниже на рис.

Слайд 14

Описание слайда:

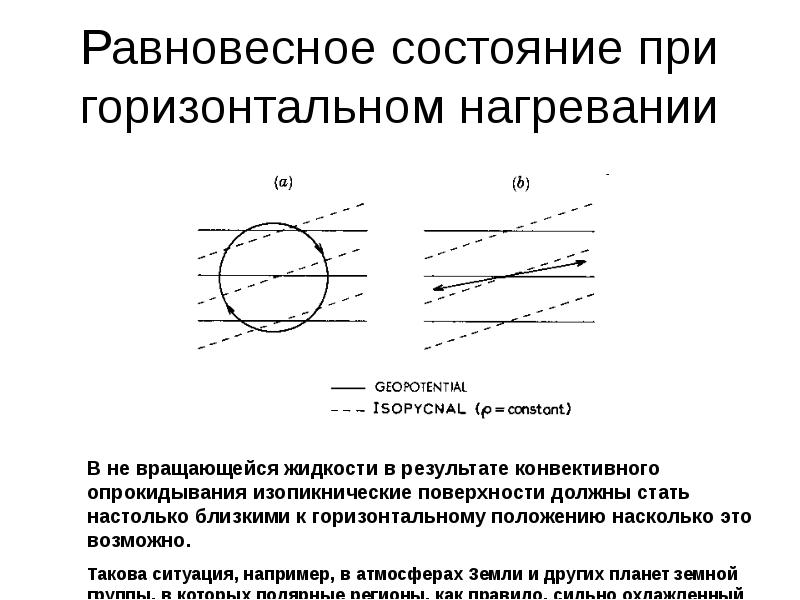

Равновесное состояние при горизонтальном нагревании

Слайд 15

Описание слайда:

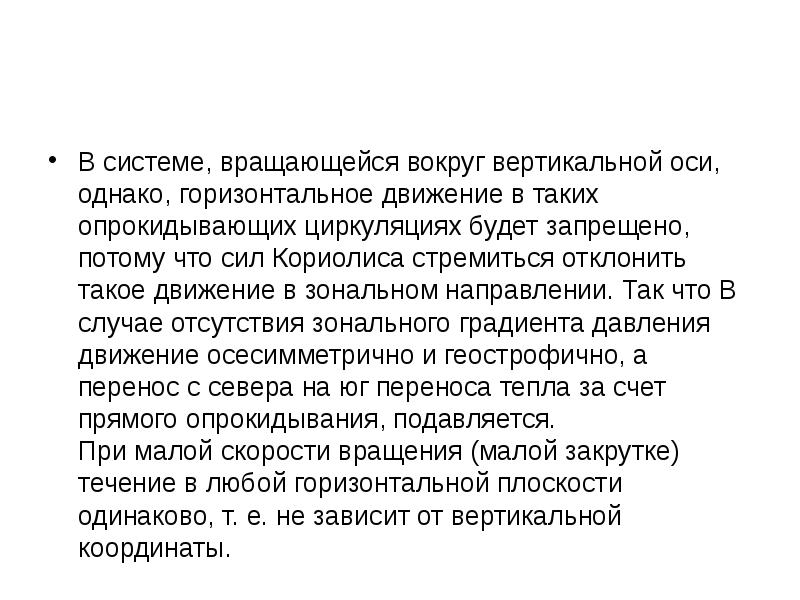

В системе, вращающейся вокруг вертикальной оси, однако, горизонтальное движение в таких опрокидывающих циркуляциях будет запрещено, потому что сил Кориолиса стремиться отклонить такое движение в зональном направлении. Так что В случае отсутствия зонального градиента давления движение осесимметрично и геострофично, а перенос с севера на юг переноса тепла за счет прямого опрокидывания, подавляется. При малой скорости вращения (малой закрутке) течение в любой горизонтальной плоскости одинаково, т. е. не зависит от вертикальной координаты.

Слайд 16

Описание слайда:

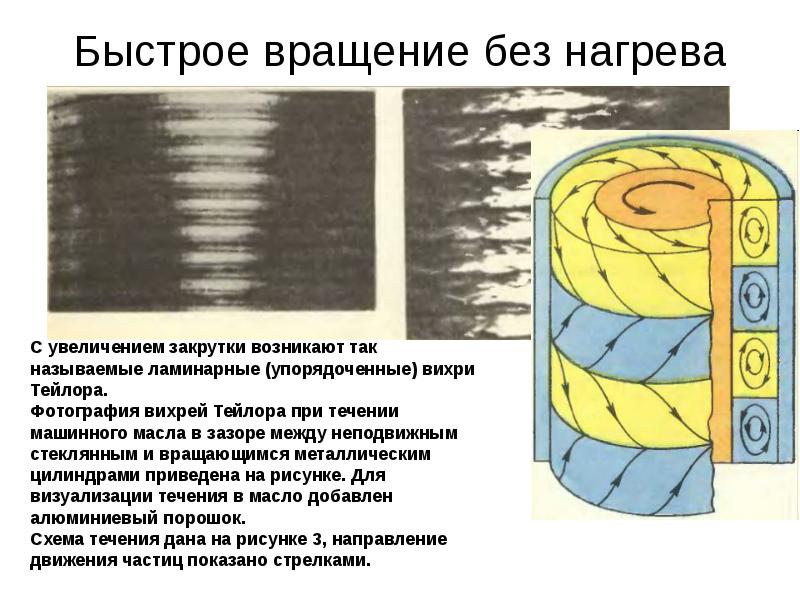

Быстрое вращение без нагрева

Слайд 17

Описание слайда:

Неосесимметричные течения, такие, как волны Россби, могут быть связаны с неосесимметричными горизонтальными градиентами давления. Хотя такие волнистые поток не могут производить к теплообмену опрокидыванием, они все же могут привести к значительному горизонтальному переносу тепла. Они порождают зонально-усредненный наклон траекторий вроде показанного выше на рис (б). Неосесимметричные течения, такие, как волны Россби, могут быть связаны с неосесимметричными горизонтальными градиентами давления. Хотя такие волнистые поток не могут производить к теплообмену опрокидыванием, они все же могут привести к значительному горизонтальному переносу тепла. Они порождают зонально-усредненный наклон траекторий вроде показанного выше на рис (б).

Слайд 18

Описание слайда:

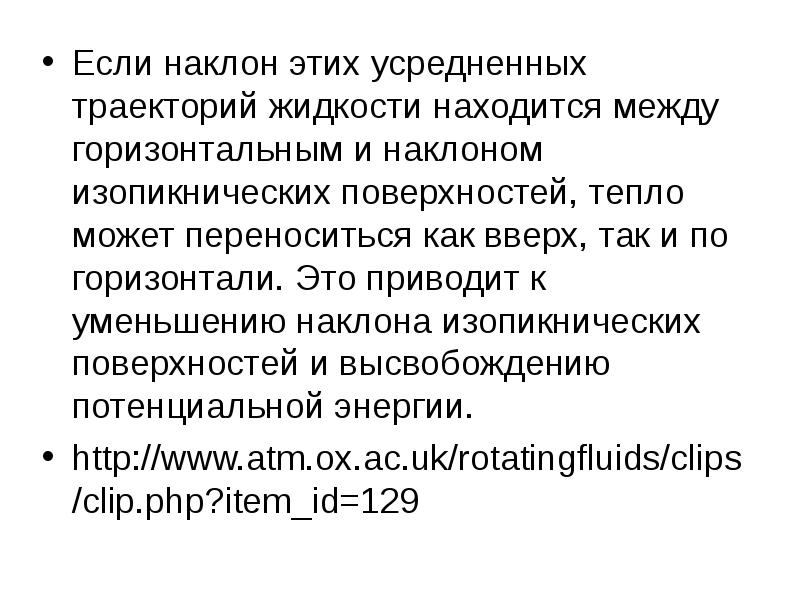

Если наклон этих усредненных траекторий жидкости находится между горизонтальным и наклоном изопикнических поверхностей, тепло может переноситься как вверх, так и по горизонтали. Это приводит к уменьшению наклона изопикнических поверхностей и высвобождению потенциальной энергии. Если наклон этих усредненных траекторий жидкости находится между горизонтальным и наклоном изопикнических поверхностей, тепло может переноситься как вверх, так и по горизонтали. Это приводит к уменьшению наклона изопикнических поверхностей и высвобождению потенциальной энергии.

Слайд 19

Описание слайда:

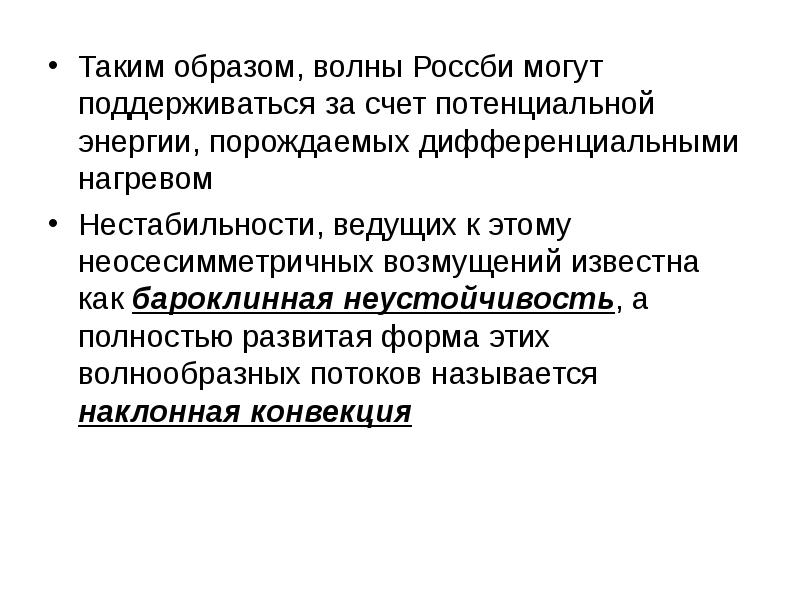

Таким образом, волны Россби могут поддерживаться за счет потенциальной энергии, порождаемых дифференциальными нагревом Таким образом, волны Россби могут поддерживаться за счет потенциальной энергии, порождаемых дифференциальными нагревом Нестабильности, ведущих к этому неосесимметричных возмущений известна как бароклинная неустойчивость, а полностью развитая форма этих волнообразных потоков называется наклонная конвекция

Слайд 20

Описание слайда:

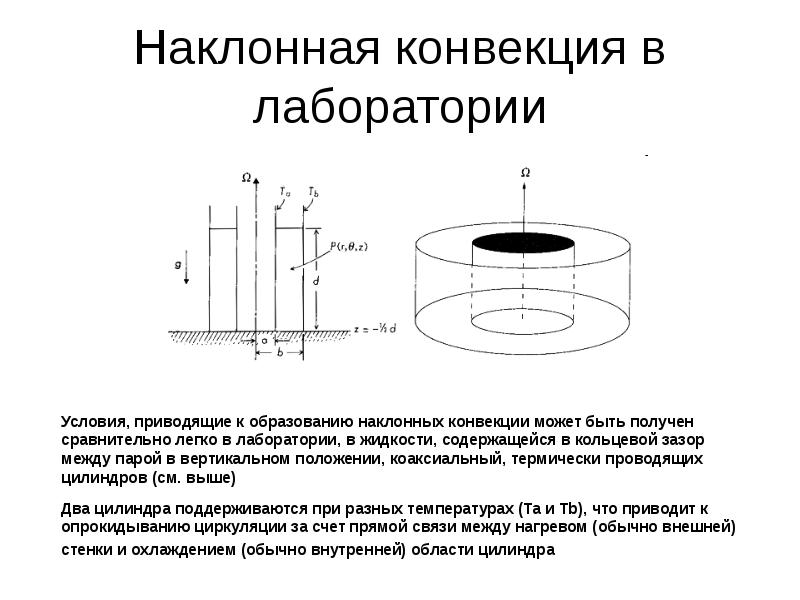

Наклонная конвекция в лаборатории

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

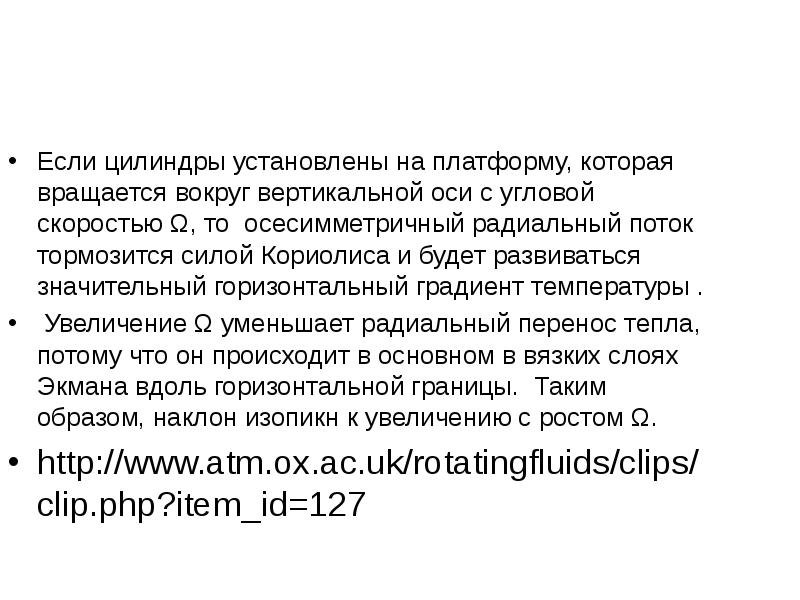

Если цилиндры установлены на платформу, которая вращается вокруг вертикальной оси с угловой скоростью Ω, то осесимметричный радиальный поток тормозится силой Кориолиса и будет развиваться значительный горизонтальный градиент температуры . Если цилиндры установлены на платформу, которая вращается вокруг вертикальной оси с угловой скоростью Ω, то осесимметричный радиальный поток тормозится силой Кориолиса и будет развиваться значительный горизонтальный градиент температуры . Увеличение Ω уменьшает радиальный перенос тепла, потому что он происходит в основном в вязких слоях Экмана вдоль горизонтальной границы. Таким образом, наклон изопикн к увеличению с ростом Ω.

Слайд 23

Описание слайда:

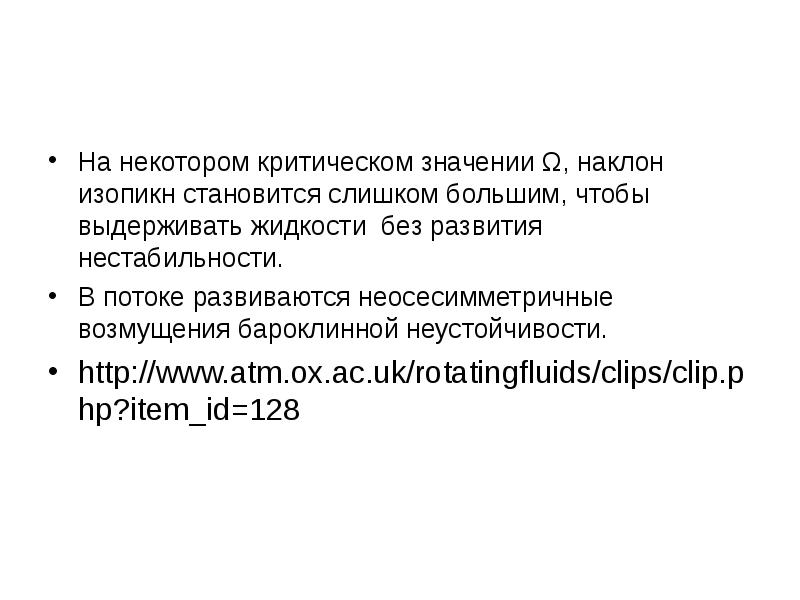

На некотором критическом значении Ω, наклон изопикн становится слишком большим, чтобы выдерживать жидкости без развития нестабильности. В потоке развиваются неосесимметричные возмущения бароклинной неустойчивости.

Слайд 24

Описание слайда:

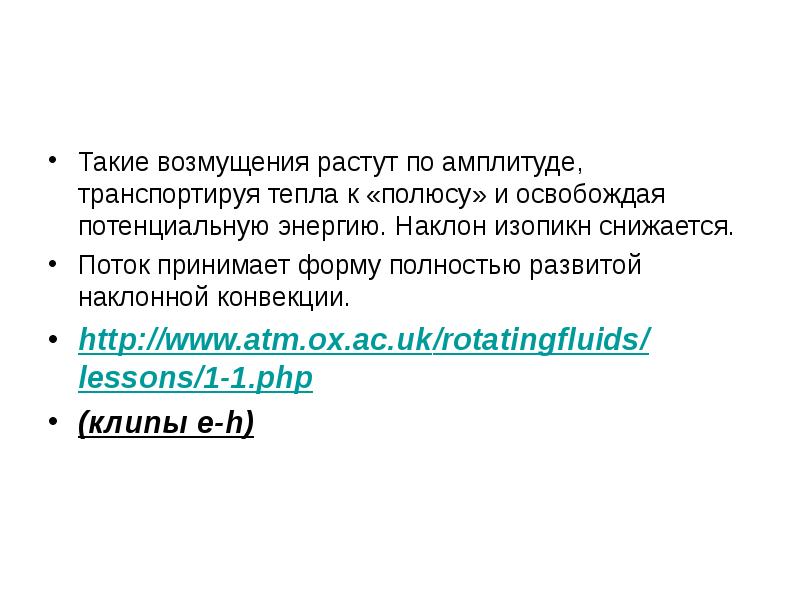

Такие возмущения растут по амплитуде, транспортируя тепла к «полюсу» и освобождая потенциальную энергию. Наклон изопикн снижается. Поток принимает форму полностью развитой наклонной конвекции. (клипы e-h)

Слайд 25

Описание слайда:

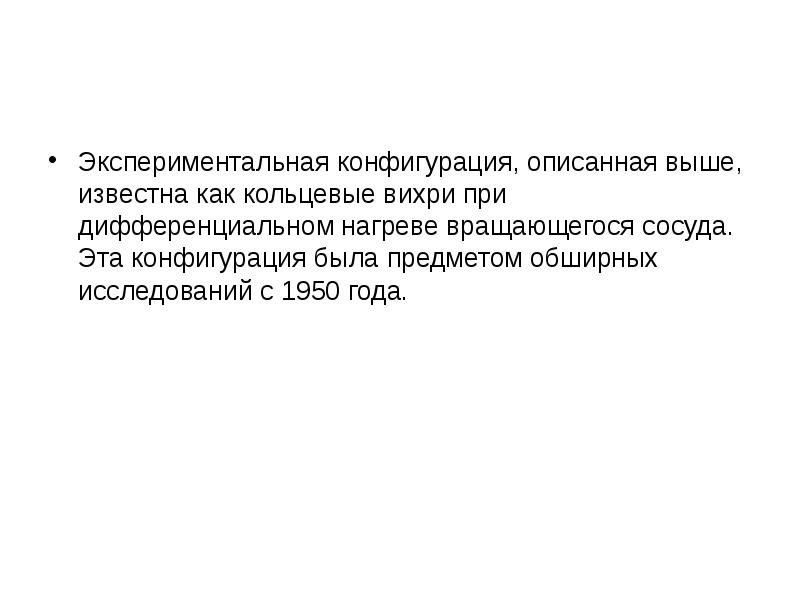

Экспериментальная конфигурация, описанная выше, известна как кольцевые вихри при дифференциальном нагреве вращающегося сосуда. Эта конфигурация была предметом обширных исследований с 1950 года.

Слайд 26

Описание слайда:

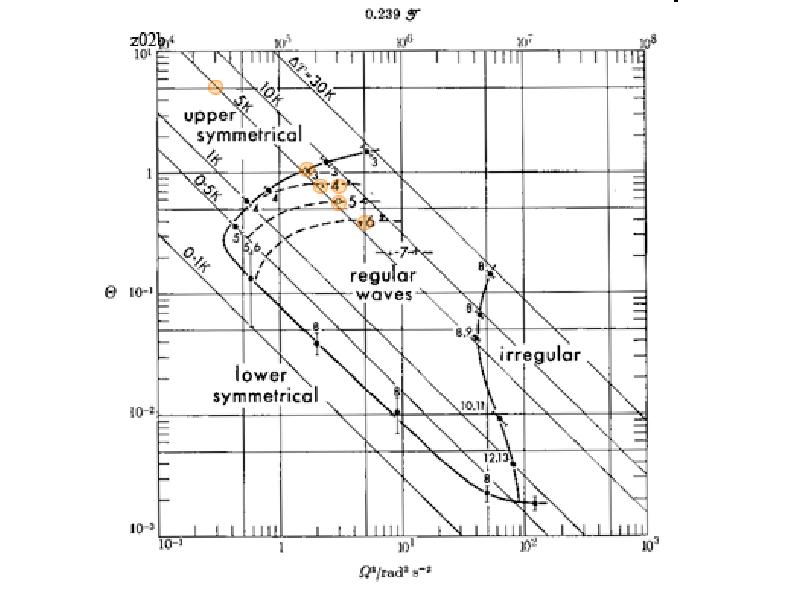

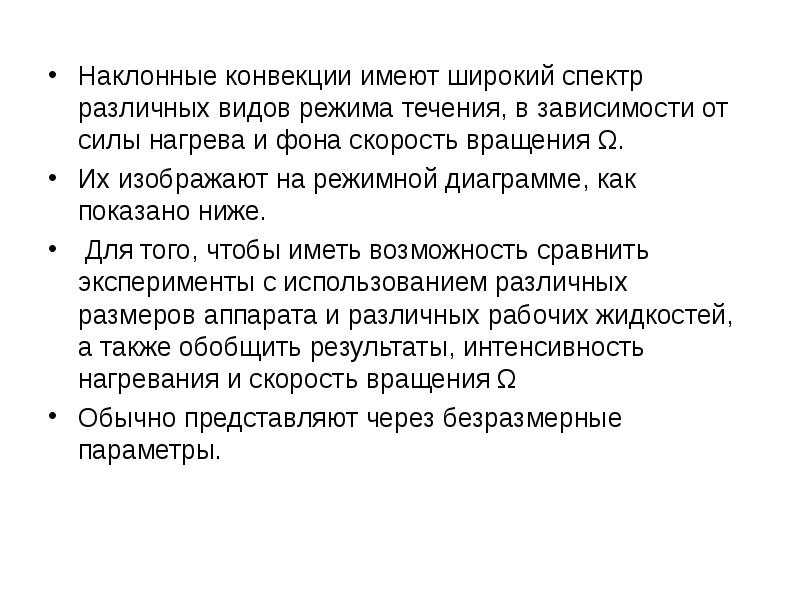

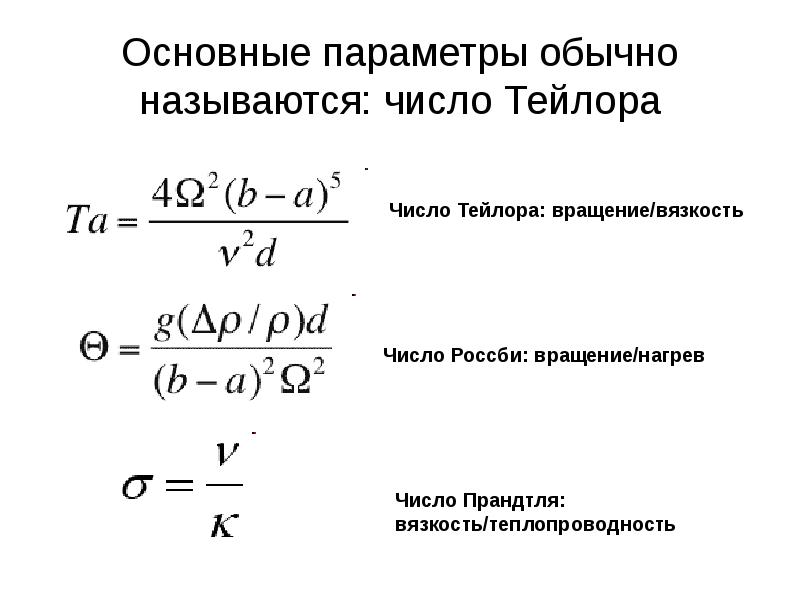

Наклонные конвекции имеют широкий спектр различных видов режима течения, в зависимости от силы нагрева и фона скорость вращения Ω. Наклонные конвекции имеют широкий спектр различных видов режима течения, в зависимости от силы нагрева и фона скорость вращения Ω. Их изображают на режимной диаграмме, как показано ниже. Для того, чтобы иметь возможность сравнить эксперименты с использованием различных размеров аппарата и различных рабочих жидкостей, а также обобщить результаты, интенсивность нагревания и скорость вращения Ω Обычно представляют через безразмерные параметры.
