Слайд 1

Описание слайда:

Химия Изучение коррозии и защиты металлов

Слайд 2

Описание слайда:

Цель Изучение проблемы коррозии металлов и исследование коррозийной стойкости металлов и способов их защиты

Слайд 3

Описание слайда:

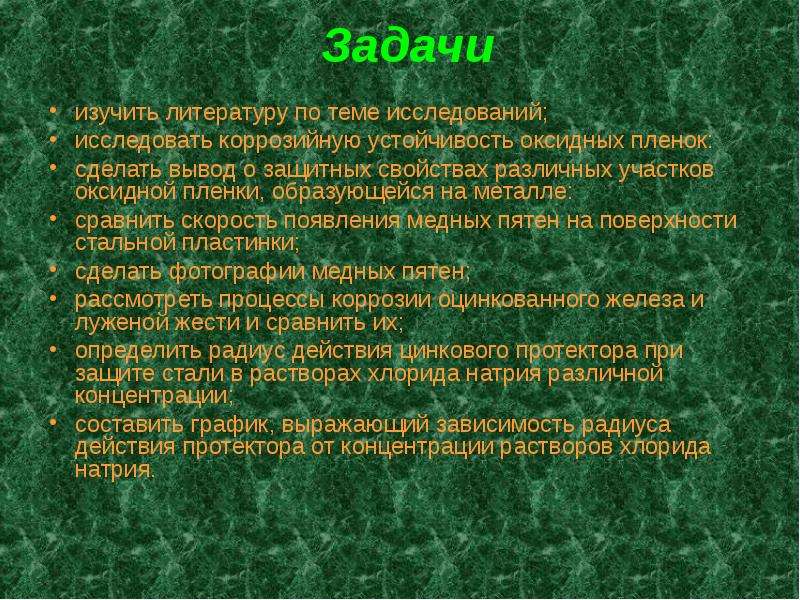

Задачи изучить литературу по теме исследований; исследовать коррозийную устойчивость оксидных пленок: сделать вывод о защитных свойствах различных участков оксидной пленки, образующейся на металле: сравнить скорость появления медных пятен на поверхности стальной пластинки; сделать фотографии медных пятен; рассмотреть процессы коррозии оцинкованного железа и луженой жести и сравнить их; определить радиус действия цинкового протектора при защите стали в растворах хлорида натрия различной концентрации; составить график, выражающий зависимость радиуса действия протектора от концентрации растворов хлорида натрия.

Слайд 4

Описание слайда:

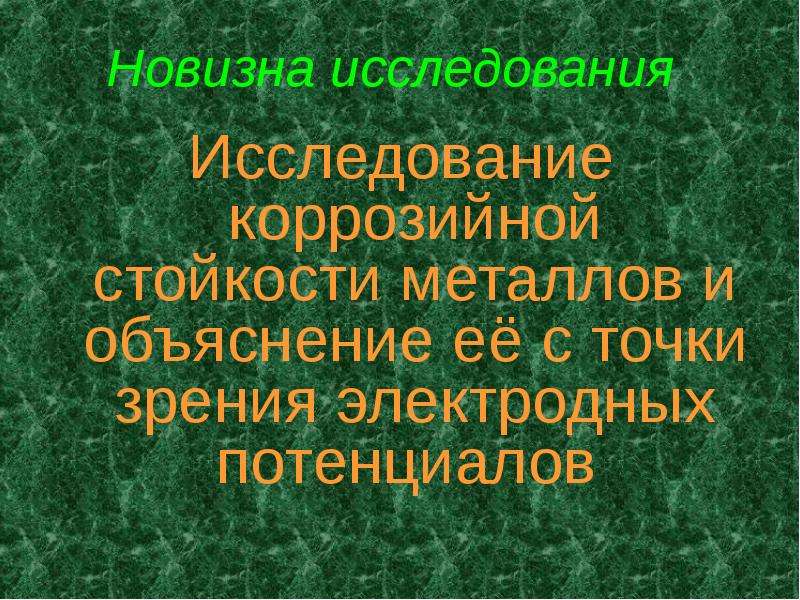

Новизна исследования Исследование коррозийной стойкости металлов и объяснение её с точки зрения электродных потенциалов

Слайд 5

Описание слайда:

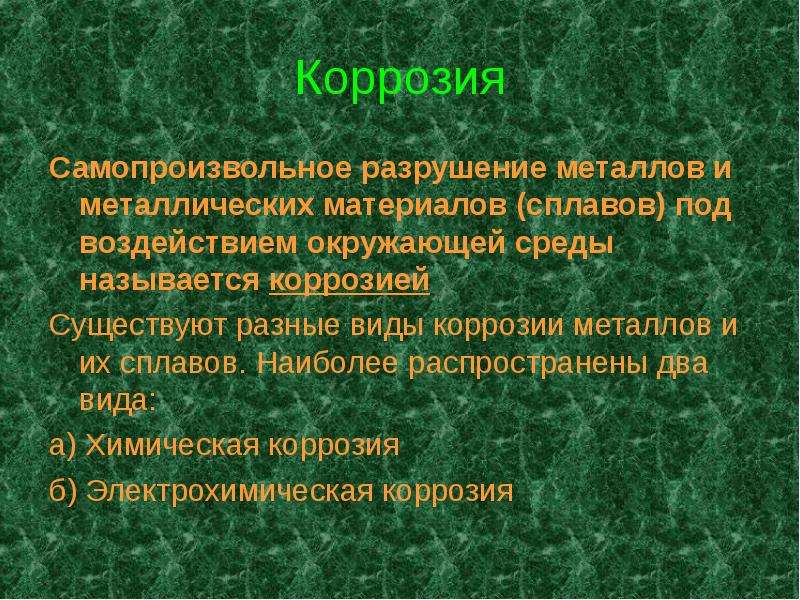

Коррозия Самопроизвольное разрушение металлов и металлических материалов (сплавов) под воздействием окружающей среды называется коррозией Существуют разные виды коррозии металлов и их сплавов. Наиболее распространены два вида: а) Химическая коррозия б) Электрохимическая коррозия

Слайд 6

Описание слайда:

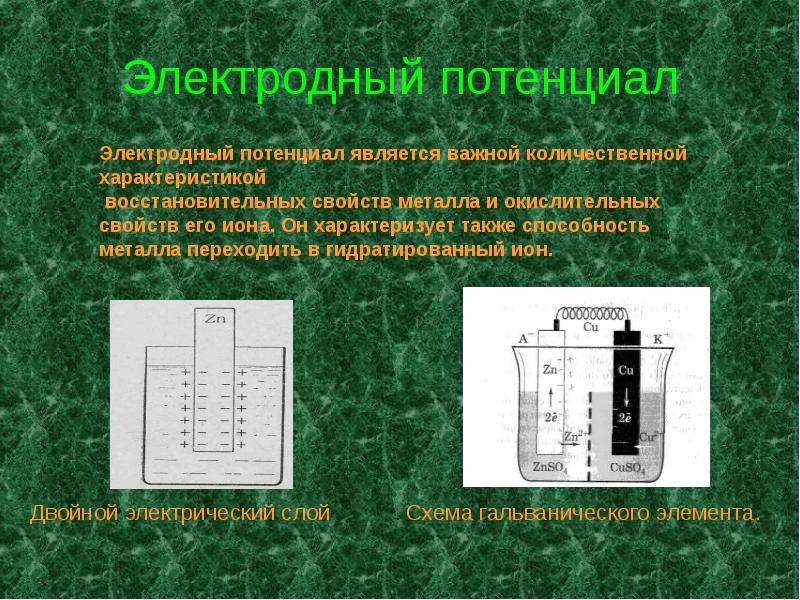

Электродный потенциал

Слайд 7

Описание слайда:

Изменение энергии при получении металлов и при коррозии

Слайд 8

Описание слайда:

Стандартные электродные потенциалы металлов и их ионов в водных растворах

Слайд 9

Описание слайда:

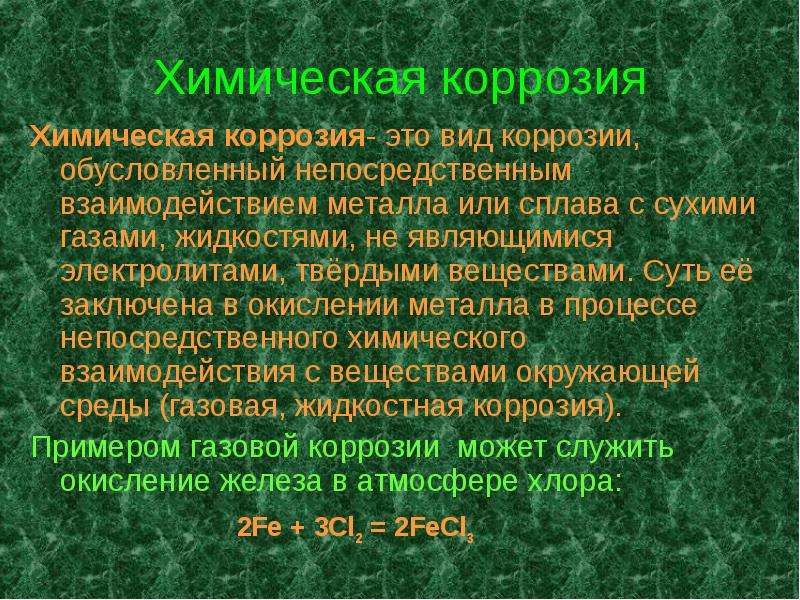

Химическая коррозия Химическая коррозия- это вид коррозии, обусловленный непосредственным взаимодействием металла или сплава с сухими газами, жидкостями, не являющимися электролитами, твёрдыми веществами. Суть её заключена в окислении металла в процессе непосредственного химического взаимодействия с веществами окружающей среды (газовая, жидкостная коррозия). Примером газовой коррозии может служить окисление железа в атмосфере хлора:

Слайд 10

Описание слайда:

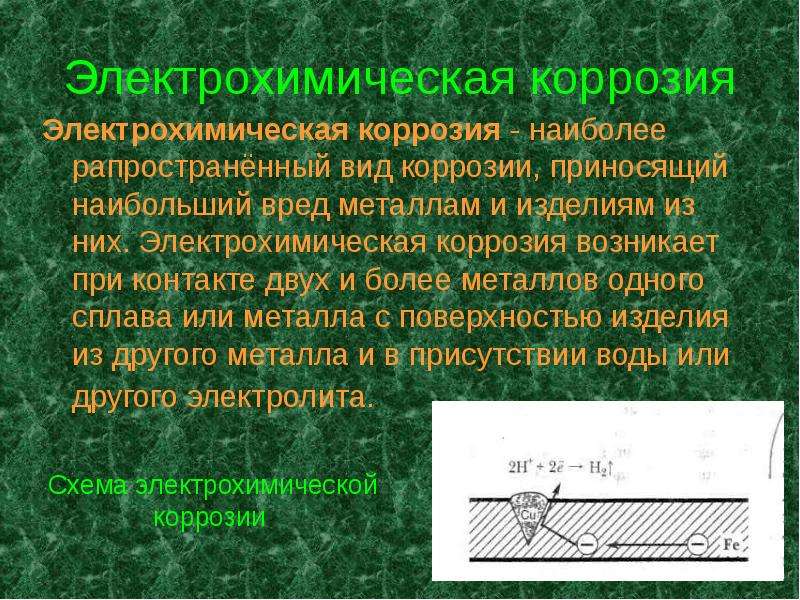

Электрохимическая коррозия Электрохимическая коррозия - наиболее рапространённый вид коррозии, приносящий наибольший вред металлам и изделиям из них. Электрохимическая коррозия возникает при контакте двух и более металлов одного сплава или металла с поверхностью изделия из другого металла и в присутствии воды или другого электролита.

Слайд 11

Описание слайда:

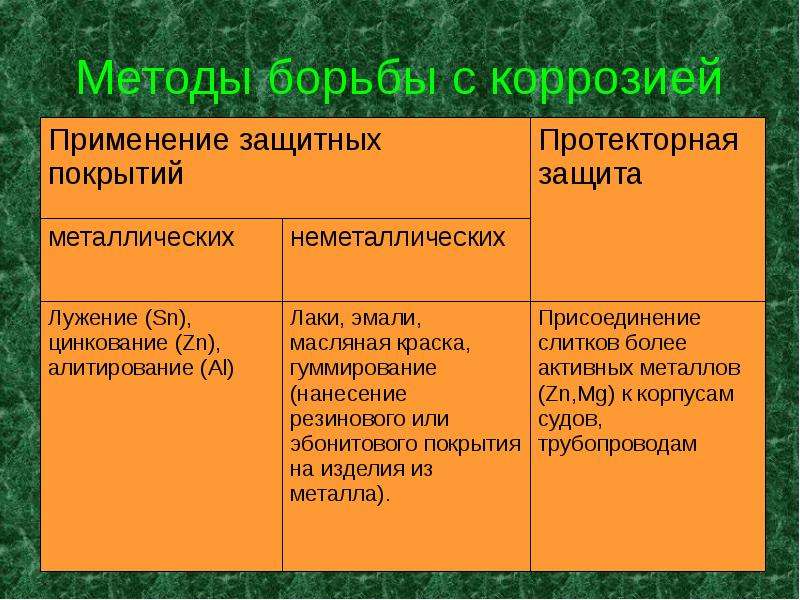

Методы борьбы с коррозией

Слайд 12

Описание слайда:

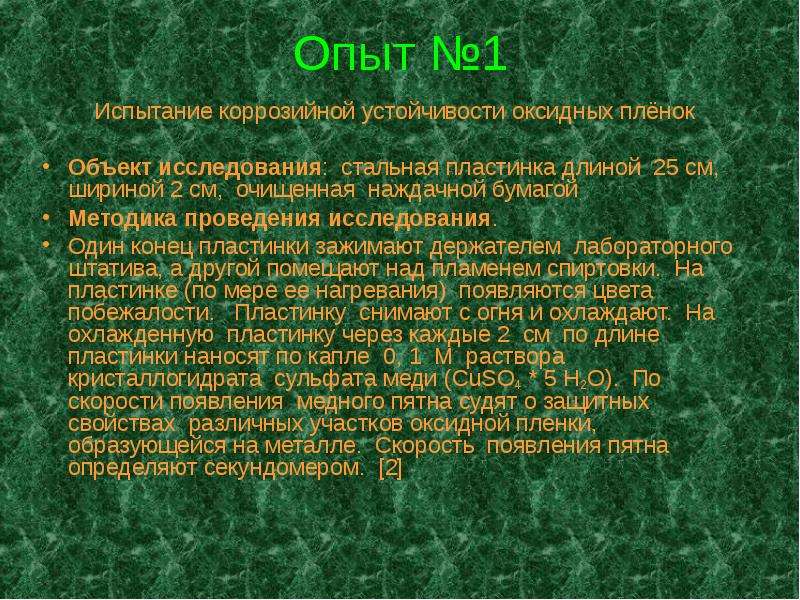

Опыт №1 Испытание коррозийной устойчивости оксидных плёнок Объект исследования: стальная пластинка длиной 25 см, шириной 2 см, очищенная наждачной бумагой. Методика проведения исследования. Один конец пластинки зажимают держателем лабораторного штатива, а другой помещают над пламенем спиртовки. На пластинке (по мере ее нагревания) появляются цвета побежалости. Пластинку снимают с огня и охлаждают. На охлажденную пластинку через каждые 2 см по длине пластинки наносят по капле 0, 1 М раствора кристаллогидрата сульфата меди (CuSO4 * 5 H2O). По скорости появления медного пятна судят о защитных свойствах различных участков оксидной пленки, образующейся на металле. Скорость появления пятна определяют секундомером. [2]

Слайд 13

Описание слайда:

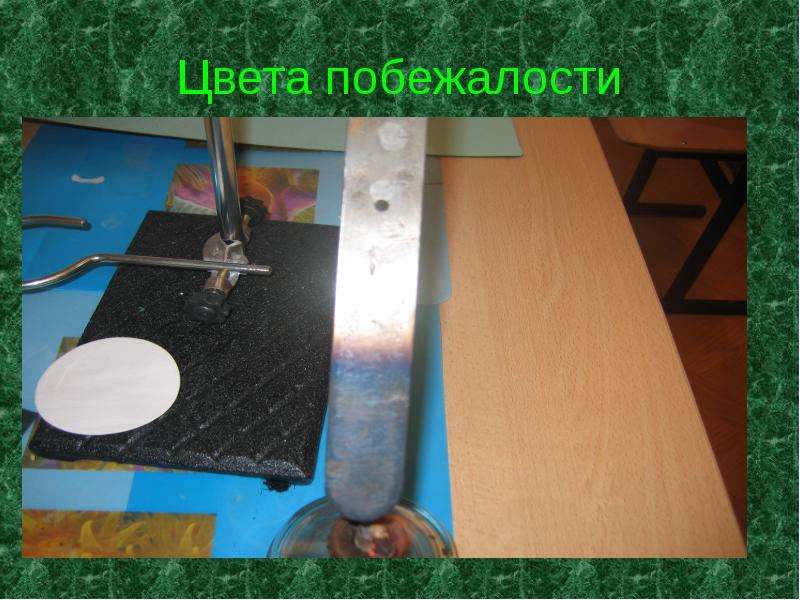

Цвета побежалости

Слайд 14

Описание слайда:

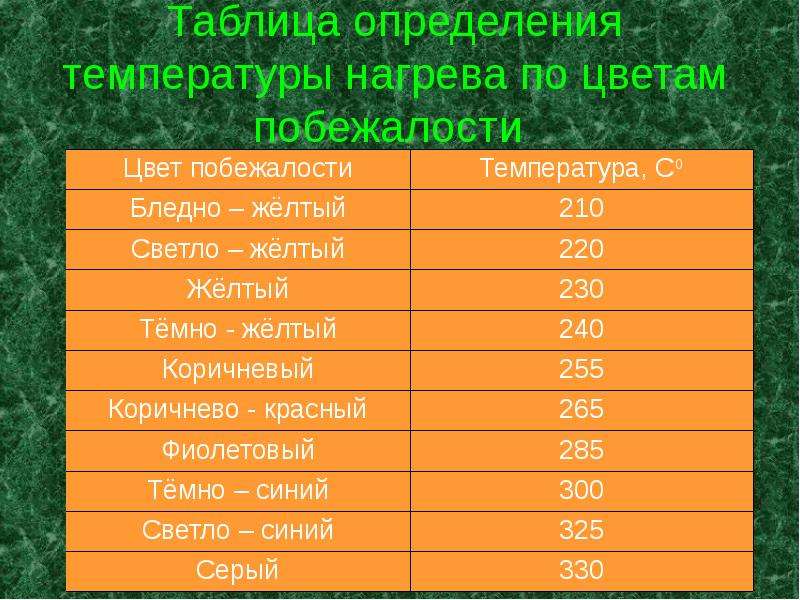

Таблица определения температуры нагрева по цветам побежалости

Слайд 15

Описание слайда:

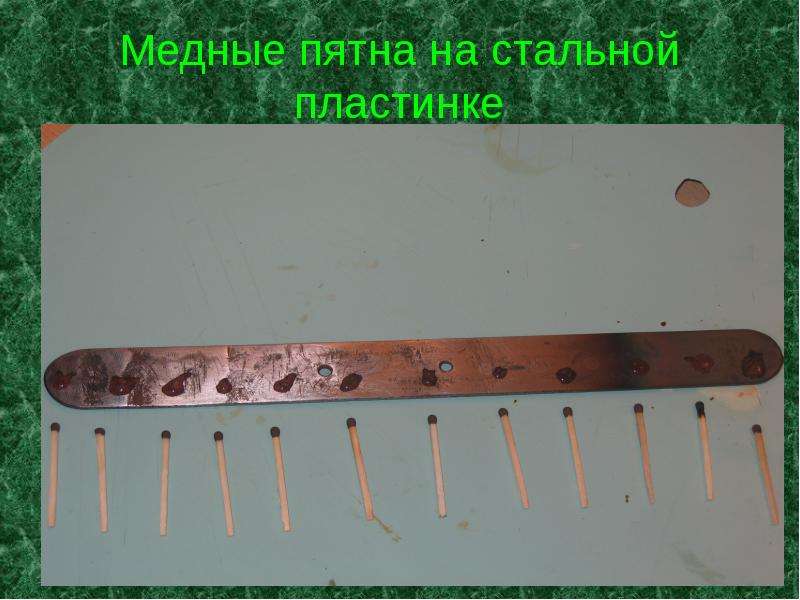

Медные пятна на стальной пластинке

Слайд 16

Описание слайда:

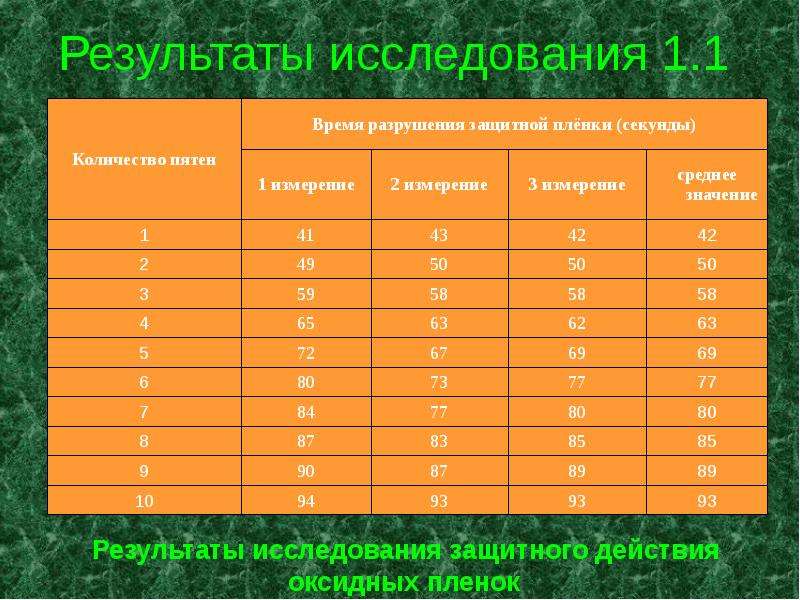

Результаты исследования 1.1

Слайд 17

Описание слайда:

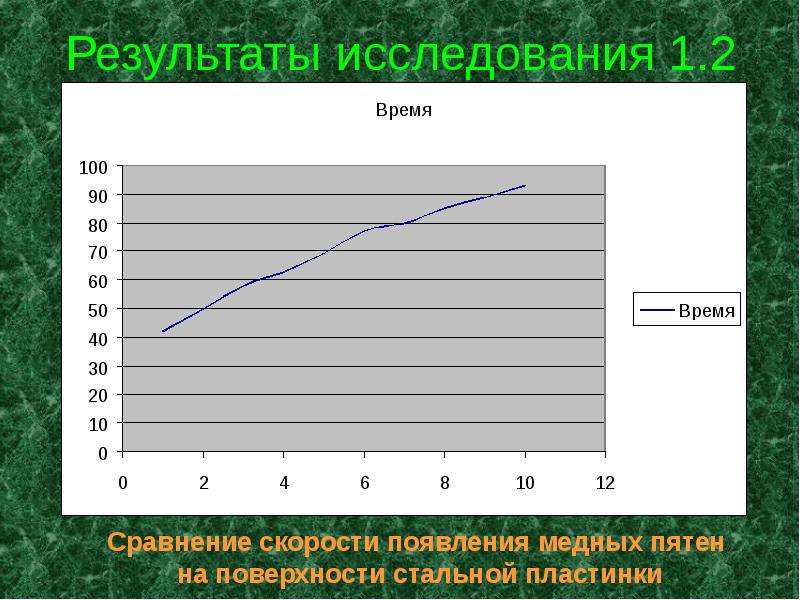

Результаты исследования 1.2

Слайд 18

Описание слайда:

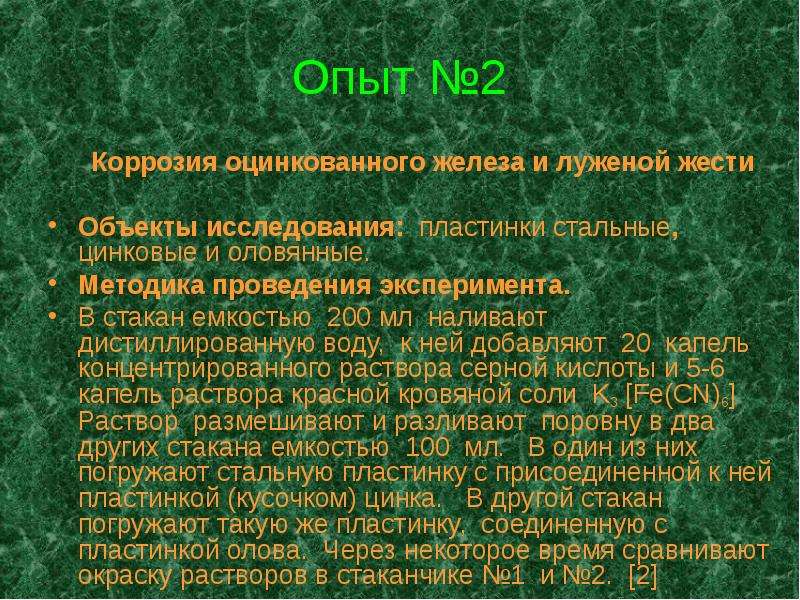

Опыт №2 Коррозия оцинкованного железа и луженой жести Объекты исследования: пластинки стальные, цинковые и оловянные. Методика проведения эксперимента. В стакан емкостью 200 мл наливают дистиллированную воду, к ней добавляют 20 капель концентрированного раствора серной кислоты и 5-6 капель раствора красной кровяной соли K3 [Fe(CN)6] Раствор размешивают и разливают поровну в два других стакана емкостью 100 мл. В один из них погружают стальную пластинку с присоединенной к ней пластинкой (кусочком) цинка. В другой стакан погружают такую же пластинку, соединенную с пластинкой олова. Через некоторое время сравнивают окраску растворов в стаканчике №1 и №2. [2]

Слайд 19

Описание слайда:

Коррозия оцинкованного железа и лужёной жести

Слайд 20

Описание слайда:

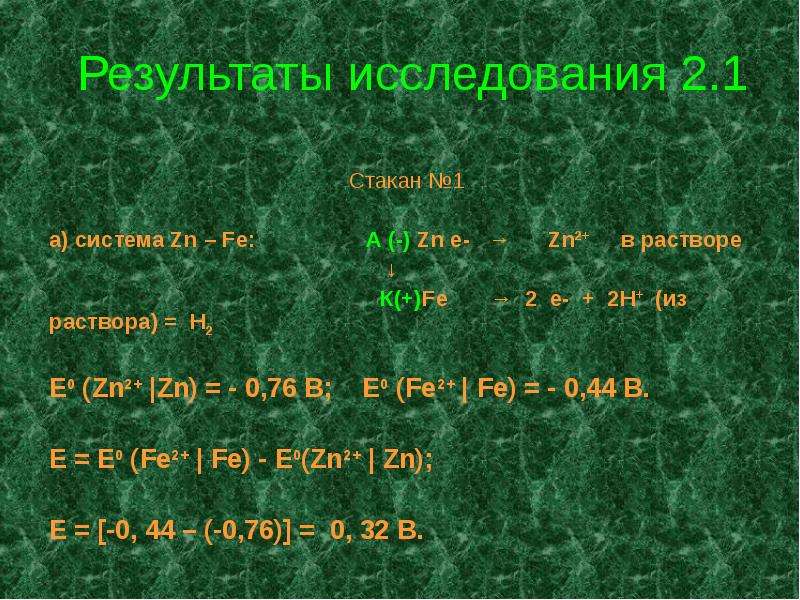

Результаты исследования 2.1 Стакан №1 а) система Zn – Fe: А (-) Zn e- → Zn2+ в растворе ↓ К(+)Fe → 2 e- + 2H+ (из раствора) = Н2 ⁭ Е0 (Zn2+ |Zn) = - 0,76 В; Е0 (Fe2+ | Fe) = - 0,44 В. Е = Е0 (Fe2+ | Fe) - E0(Zn2+ | Zn); Е = [-0, 44 – (-0,76)] = 0, 32 В.

Слайд 21

Описание слайда:

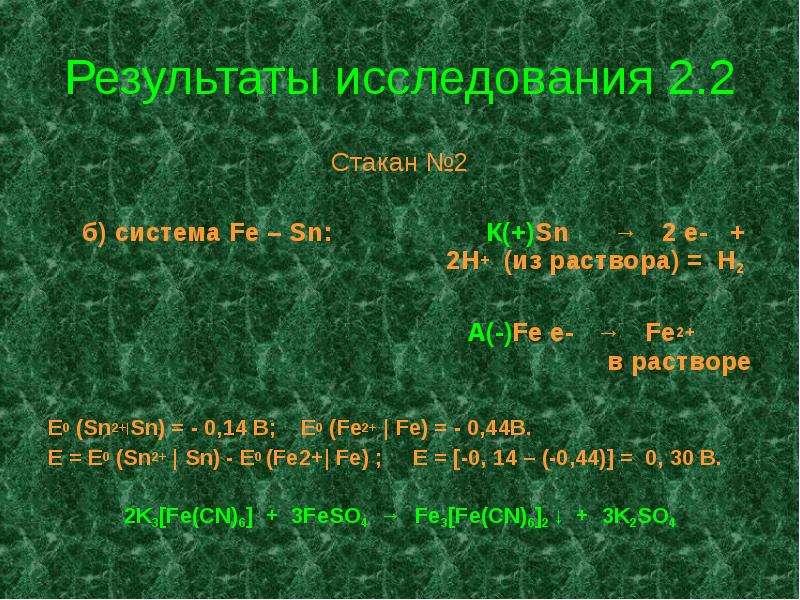

Результаты исследования 2.2 Стакан №2 б) система Fe – Sn: К(+)Sn → 2 e- + 2H+ (из раствора) = Н2 ⁭ ⁭ А(-)Fe e- → Fe2+ в растворе Е0 (Sn2+|Sn) = - 0,14 В; Е0 (Fe2+ | Fe) = - 0,44В. Е = E0 (Sn2+ | Sn) - Е0 (Fe2+| Fe) ; Е = [-0, 14 – (-0,44)] = 0, 30 В. 2K3[Fe(CN)6] + 3FeSO4 → Fe3[Fe(CN)6]2 ↓ + 3K2SO4

Слайд 22

Описание слайда:

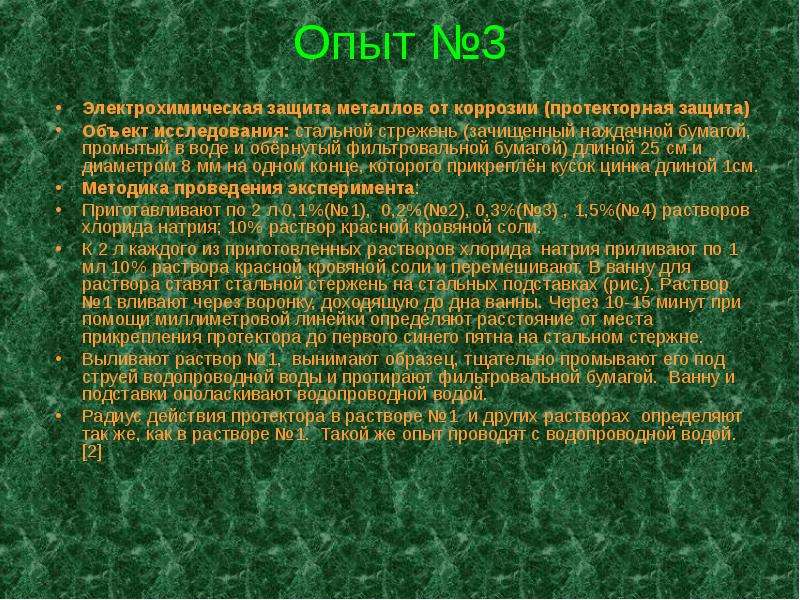

Опыт №3 Электрохимическая защита металлов от коррозии (протекторная защита) Объект исследования: стальной стрежень (зачищенный наждачной бумагой, промытый в воде и обёрнутый фильтровальной бумагой) длиной 25 см и диаметром 8 мм на одном конце, которого прикреплён кусок цинка длиной 1см. Методика проведения эксперимента: Приготавливают по 2 л 0,1%(№1), 0,2%(№2), 0,3%(№3) , 1,5%(№4) растворов хлорида натрия; 10% раствор красной кровяной соли. К 2 л каждого из приготовленных растворов хлорида натрия приливают по 1 мл 10% раствора красной кровяной соли и перемешивают. В ванну для раствора ставят стальной стержень на стальных подставках (рис.). Раствор №1 вливают через воронку, доходящую до дна ванны. Через 10-15 минут при помощи миллиметровой линейки определяют расстояние от места прикрепления протектора до первого синего пятна на стальном стержне. Выливают раствор №1, вынимают образец, тщательно промывают его под струей водопроводной воды и протирают фильтровальной бумагой. Ванну и подставки ополаскивают водопроводной водой. Радиус действия протектора в растворе №1 и других растворах определяют так же, как в растворе №1. Такой же опыт проводят с водопроводной водой. [2]

Слайд 23

Описание слайда:

Стаканы с растворами хлорида натрия

Слайд 24

Описание слайда:

Установка для определения радиуса действия протектора

Слайд 25

Описание слайда:

Появление синего пятна

Слайд 26

Описание слайда:

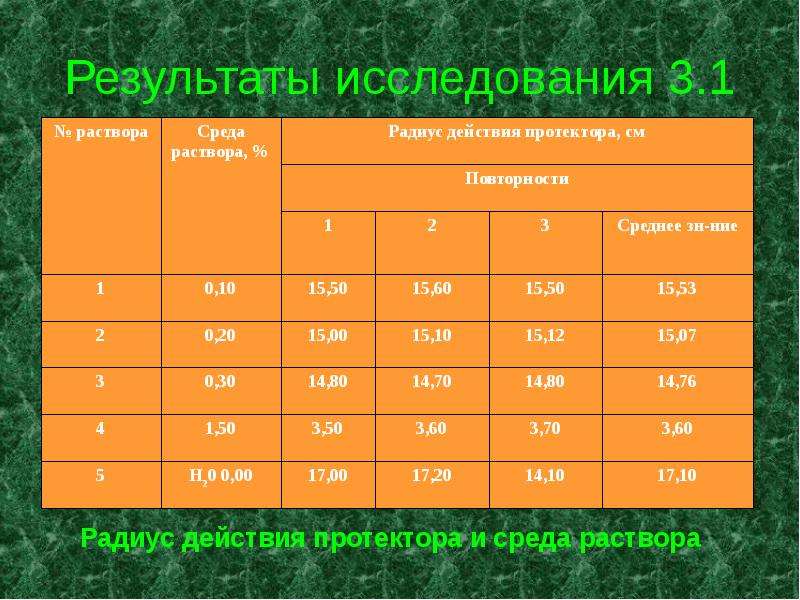

Результаты исследования 3.1

Слайд 27

Описание слайда:

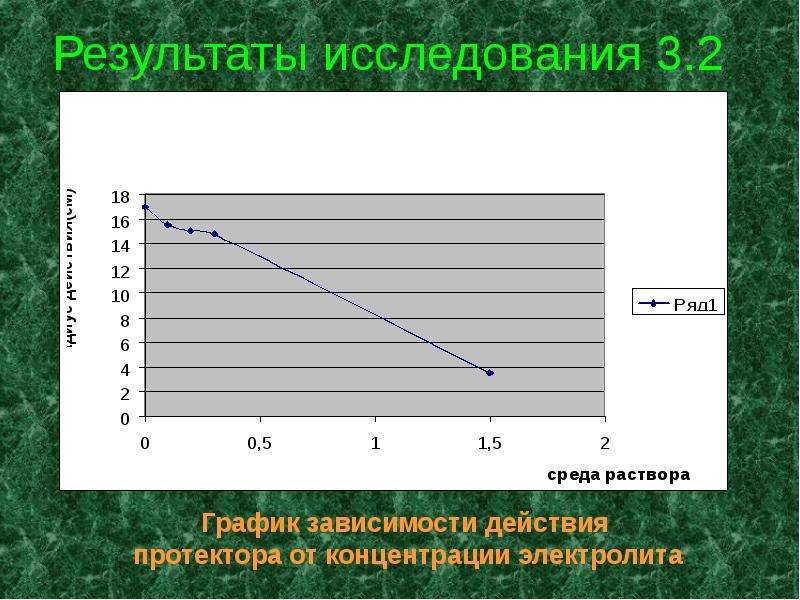

Результаты исследования 3.2

Слайд 28

Описание слайда:

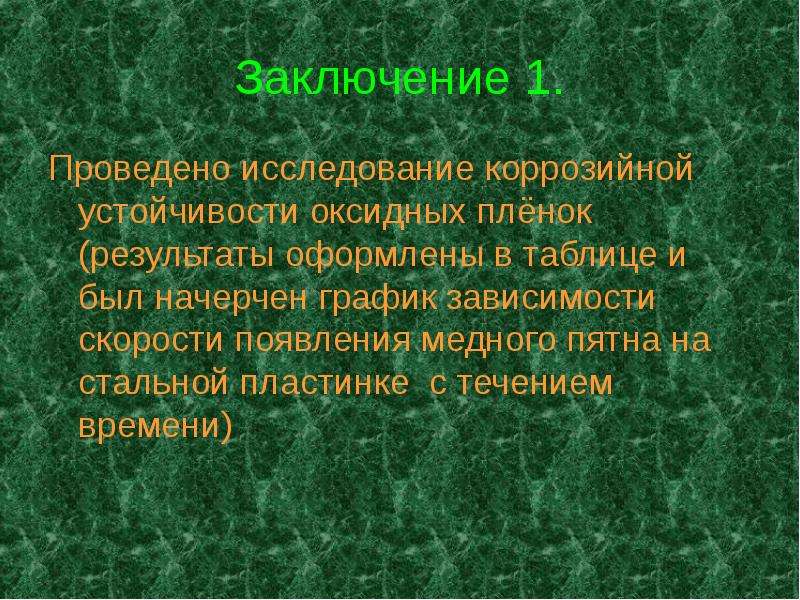

Заключение 1. Проведено исследование коррозийной устойчивости оксидных плёнок (результаты оформлены в таблице и был начерчен график зависимости скорости появления медного пятна на стальной пластинке с течением времени)

Слайд 29

Описание слайда:

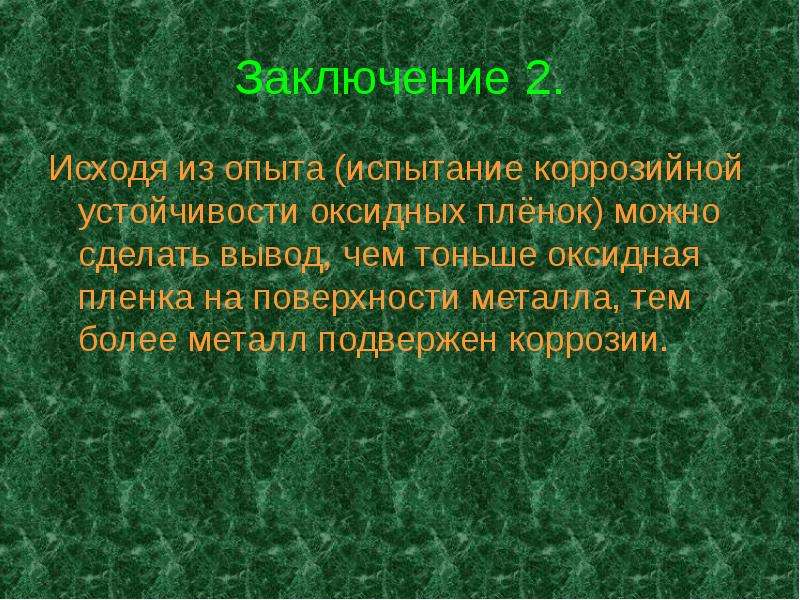

Заключение 2. Исходя из опыта (испытание коррозийной устойчивости оксидных плёнок) можно сделать вывод, чем тоньше оксидная пленка на поверхности металла, тем более металл подвержен коррозии.

Слайд 30

Описание слайда:

Заключение 3. По результатам проведения опыта (оксидирование стальных изделий) нами было выяснено, оксидированные металлические пластинки менее подвержены коррозии, нежели не оксидированные.

Слайд 31

Описание слайда:

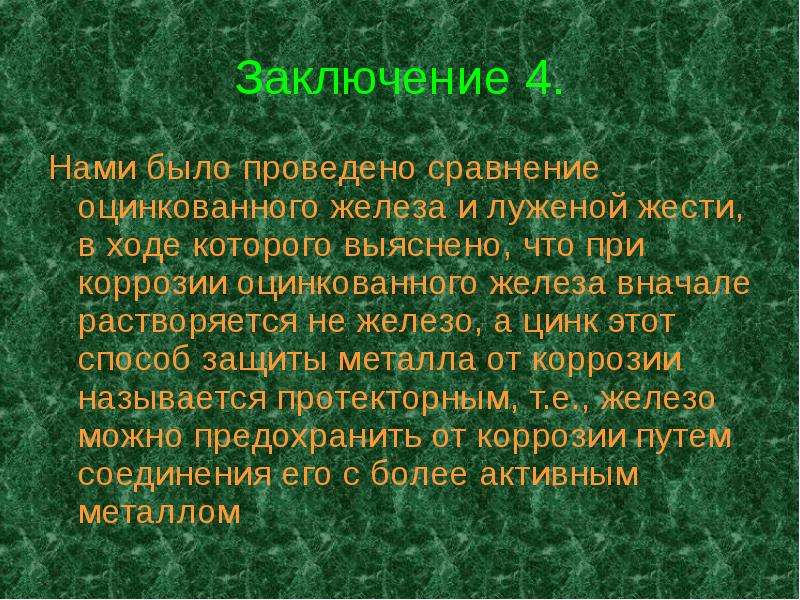

Заключение 4. Нами было проведено сравнение оцинкованного железа и луженой жести, в ходе которого выяснено, что при коррозии оцинкованного железа вначале растворяется не железо, а цинк этот способ защиты металла от коррозии называется протекторным, т.е., железо можно предохранить от коррозии путем соединения его с более активным металлом

Слайд 32

Описание слайда:

Заключение 5. В опыте действие цинкового протектора при защите стали в растворах хлорида натрия различной концентрации, мы выяснили, что радиус действия протектора зависит от среды электролита. Расстояние, на которое распространяется защитное действие протектора, тем больше, чем выше электрическая проводимость среды, в которой находится защищаемый металл, и чем больше разность потенциалов протектора и металла. В нашем опыте разность потенциалов: Е0 (Zn2+ |Zn) = - 0,76 В; Е0 (Fe2+ | Fe) = - 0,44 В. Е = Е0 (Fe2+ | Fe) - E0 (Zn2+ | Zn) ; Е = [-0, 44 – (-0,76)] = 0, 32 В.
