Слайд 1

Описание слайда:

Подготовил студент группы Ф-34пр Синкевич В.А.

Слайд 2

Описание слайда:

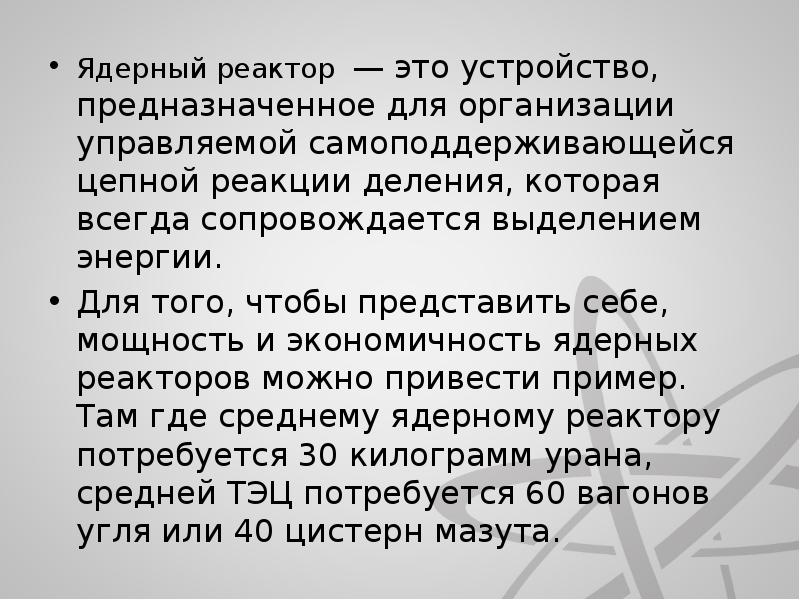

Ядерный реактор — это устройство, предназначенное для организации управляемой самоподдерживающейся цепной реакции деления, которая всегда сопровождается выделением энергии. Ядерный реактор — это устройство, предназначенное для организации управляемой самоподдерживающейся цепной реакции деления, которая всегда сопровождается выделением энергии. Для того, чтобы представить себе, мощность и экономичность ядерных реакторов можно привести пример. Там где среднему ядерному реактору потребуется 30 килограмм урана, средней ТЭЦ потребуется 60 вагонов угля или 40 цистерн мазута.

Слайд 3

Описание слайда:

Прообраз ядерного реактора был построен в декабре 1942 года в США под руководством Энрико Ферми. Это была так называемая «Чикагская стопка». Такое название дали ему из-за того, что он напоминал собой большую стопку графитовых блоков, положенных один на другой. Между блоками была помещены шарообразные «рабочие тела», из природного урана и его диоксида.

Слайд 4

Описание слайда:

В СССР первый реактор был построен под руководством академика И. В. Курчатова. Реактор Ф-1 заработал 25 декабря 1946г. Реактор был в форме шара, имел в диаметре около 7,5 метров. Он не имел системы охлаждения, поэтому работал на очень малых уровнях мощности. В СССР первый реактор был построен под руководством академика И. В. Курчатова. Реактор Ф-1 заработал 25 декабря 1946г. Реактор был в форме шара, имел в диаметре около 7,5 метров. Он не имел системы охлаждения, поэтому работал на очень малых уровнях мощности.

Слайд 5

Описание слайда:

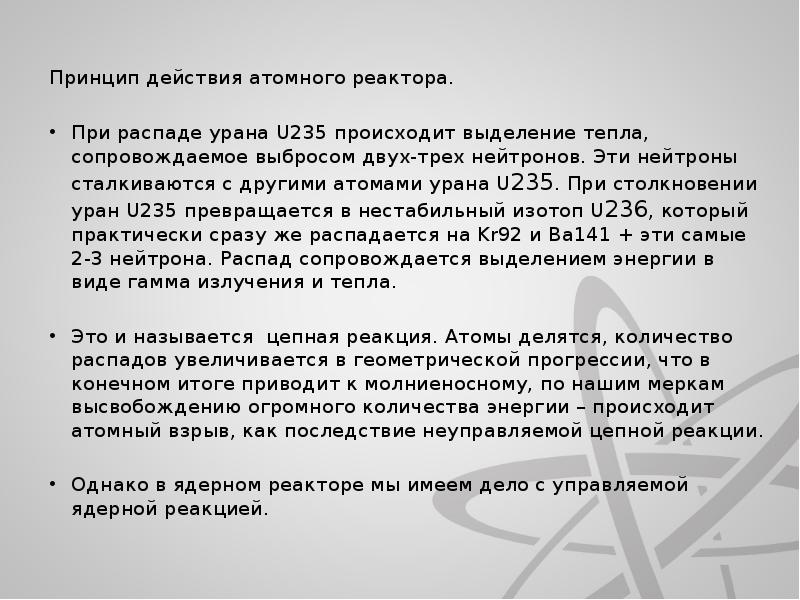

Принцип действия атомного реактора. Принцип действия атомного реактора. При распаде урана U235 происходит выделение тепла, сопровождаемое выбросом двух-трех нейтронов. Эти нейтроны сталкиваются с другими атомами урана U235. При столкновении уран U235 превращается в нестабильный изотоп U236, который практически сразу же распадается на Kr92 и Ba141 + эти самые 2-3 нейтрона. Распад сопровождается выделением энергии в виде гамма излучения и тепла. Это и называется цепная реакция. Атомы делятся, количество распадов увеличивается в геометрической прогрессии, что в конечном итоге приводит к молниеносному, по нашим меркам высвобождению огромного количества энергии – происходит атомный взрыв, как последствие неуправляемой цепной реакции. Однако в ядерном реакторе мы имеем дело с управляемой ядерной реакцией.

Слайд 6

Описание слайда:

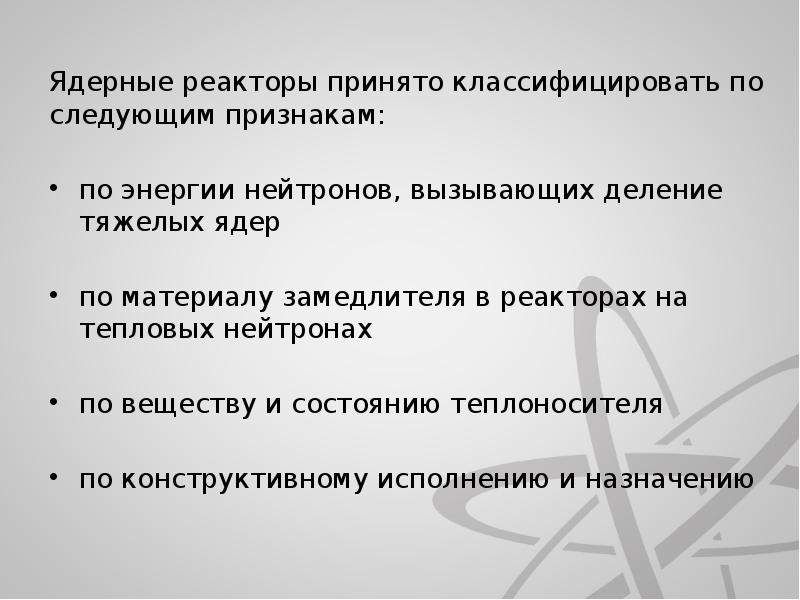

Ядерные реакторы принято классифицировать по следующим признакам: Ядерные реакторы принято классифицировать по следующим признакам: по энергии нейтронов, вызывающих деление тяжелых ядер по материалу замедлителя в реакторах на тепловых нейтронах по веществу и состоянию теплоносителя по конструктивному исполнению и назначению

Слайд 7

Описание слайда:

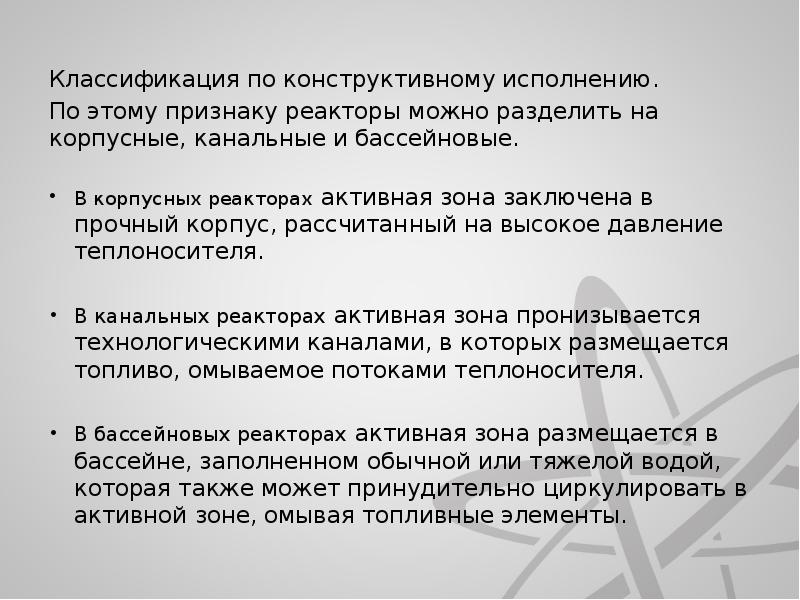

Классификация по конструктивному исполнению. Классификация по конструктивному исполнению. По этому признаку реакторы можно разделить на корпусные, канальные и бассейновые. В корпусных реакторах активная зона заключена в прочный корпус, рассчитанный на высокое давление теплоносителя. В канальных реакторах активная зона пронизывается технологическими каналами, в которых размещается топливо, омываемое потоками теплоносителя. В бассейновых реакторах активная зона размещается в бассейне, заполненном обычной или тяжелой водой, которая также может принудительно циркулировать в активной зоне, омывая топливные элементы.

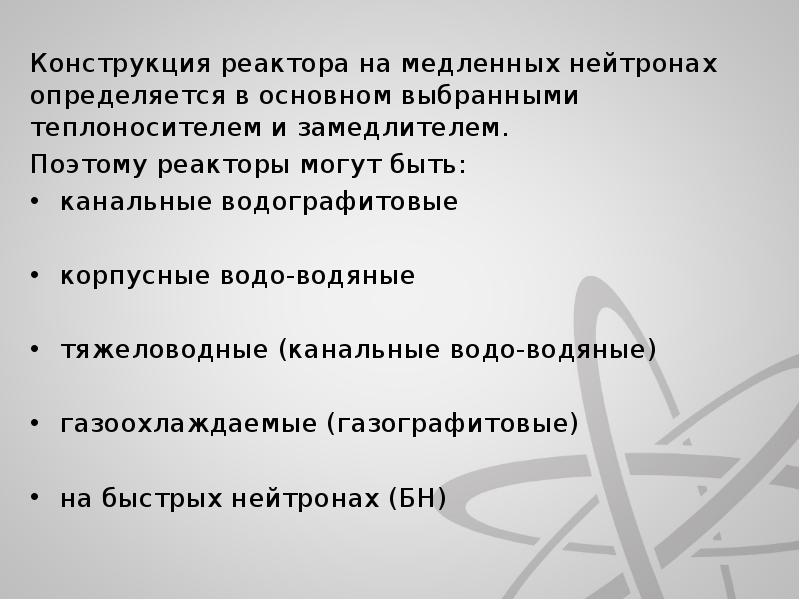

Слайд 8

Описание слайда:

Конструкция реактора на медленных нейтронах определяется в основном выбранными теплоносителем и замедлителем. Конструкция реактора на медленных нейтронах определяется в основном выбранными теплоносителем и замедлителем. Поэтому реакторы могут быть: канальные водографитовые корпусные водо-водяные тяжеловодные (канальные водо-водяные) газоохлаждаемые (газографитовые) на быстрых нейтронах (БН)

Слайд 9

Описание слайда:

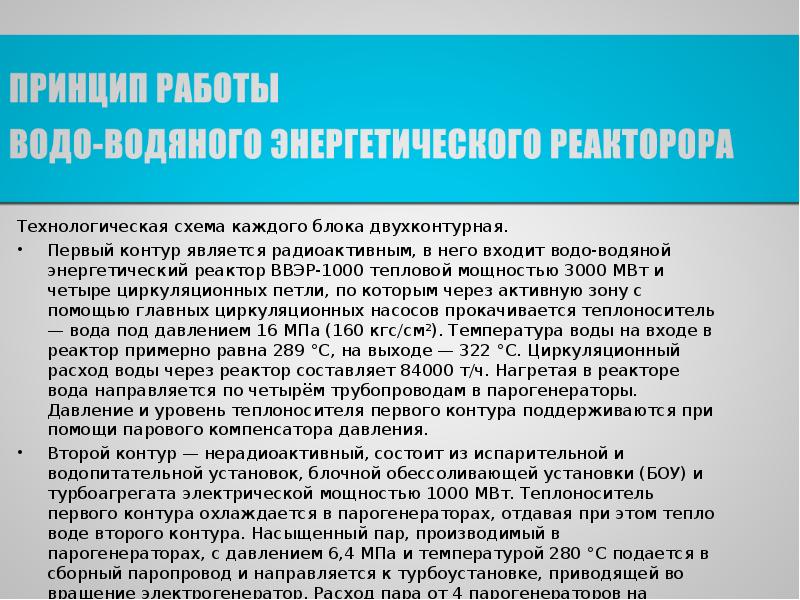

Технологическая схема каждого блока двухконтурная. Технологическая схема каждого блока двухконтурная. Первый контур является радиоактивным, в него входит водо-водяной энергетический реактор ВВЭР-1000 тепловой мощностью 3000 МВт и четыре циркуляционных петли, по которым через активную зону с помощью главных циркуляционных насосов прокачивается теплоноситель — вода под давлением 16 МПа (160 кгс/см²). Температура воды на входе в реактор примерно равна 289 °C, на выходе — 322 °C. Циркуляционный расход воды через реактор составляет 84000 т/ч. Нагретая в реакторе вода направляется по четырём трубопроводам в парогенераторы. Давление и уровень теплоносителя первого контура поддерживаются при помощи парового компенсатора давления. Второй контур — нерадиоактивный, состоит из испарительной и водопитательной установок, блочной обессоливающей установки (БОУ) и турбоагрегата электрической мощностью 1000 МВт. Теплоноситель первого контура охлаждается в парогенераторах, отдавая при этом тепло воде второго контура. Насыщенный пар, производимый в парогенераторах, с давлением 6,4 МПа и температурой 280 °C подается в сборный паропровод и направляется к турбоустановке, приводящей во вращение электрогенератор. Расход пара от 4 парогенераторов на турбину — примерно 6000 т/ч. Во второй контур также входят конденсатные насосы первой и второй ступеней, подогреватели высокого и низкого давления, деаэратор, турбопитательные насосы.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Достоинства Достоинства

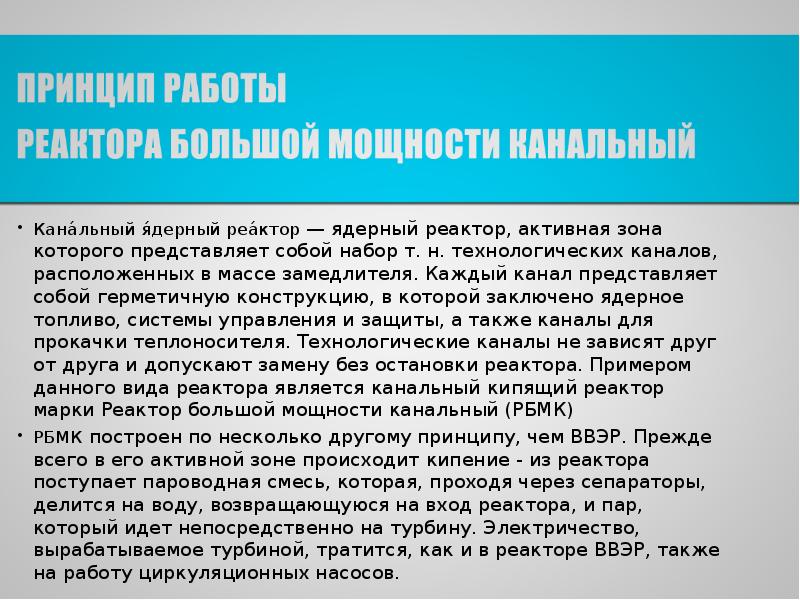

Слайд 12

Описание слайда:

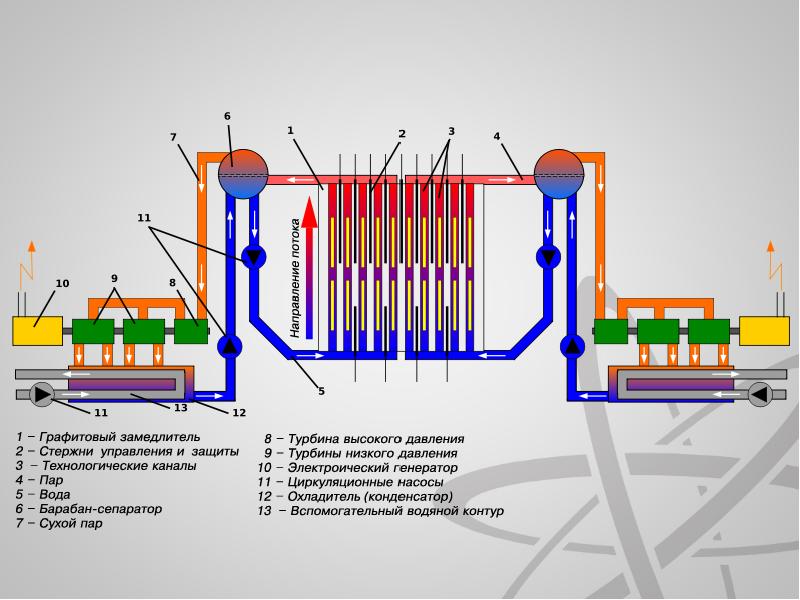

Кана́льный я́дерный реа́ктор — ядерный реактор, активная зона которого представляет собой набор т. н. технологических каналов, расположенных в массе замедлителя. Каждый канал представляет собой герметичную конструкцию, в которой заключено ядерное топливо, системы управления и защиты, а также каналы для прокачки теплоносителя. Технологические каналы не зависят друг от друга и допускают замену без остановки реактора. Примером данного вида реактора является канальный кипящий реактор марки Реактор большой мощности канальный (РБМК) Кана́льный я́дерный реа́ктор — ядерный реактор, активная зона которого представляет собой набор т. н. технологических каналов, расположенных в массе замедлителя. Каждый канал представляет собой герметичную конструкцию, в которой заключено ядерное топливо, системы управления и защиты, а также каналы для прокачки теплоносителя. Технологические каналы не зависят друг от друга и допускают замену без остановки реактора. Примером данного вида реактора является канальный кипящий реактор марки Реактор большой мощности канальный (РБМК) РБМК построен по несколько другому принципу, чем ВВЭР. Прежде всего в его активной зоне происходит кипение - из реактора поступает пароводная смесь, которая, проходя через сепараторы, делится на воду, возвращающуюся на вход реактора, и пар, который идет непосредственно на турбину. Электричество, вырабатываемое турбиной, тратится, как и в реакторе ВВЭР, также на работу циркуляционных насосов.
