Слайд 1

Описание слайда:

Розділ 5 Запобігання та припинення процесів горіння Тема 15 Способи та засоби припинення та запобігання процесів горіння Лекція ПРИПИНЕННЯ ГОРІННЯ МЕТОДОМ ІЗОЛЯЦІЇ

Слайд 2

Описание слайда:

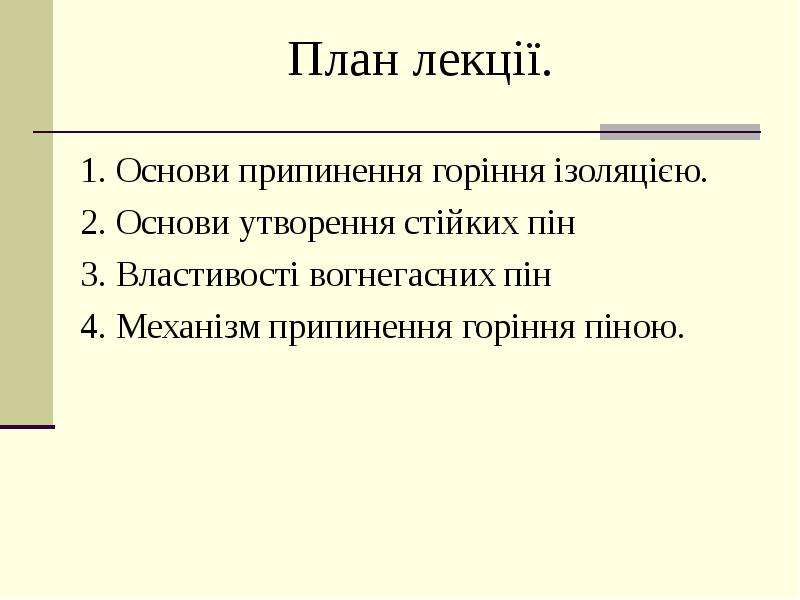

План лекції. 1. Основи припинення горіння ізоляцією. 2. Основи утворення стійких пін 3. Властивості вогнегасних пін 4. Механізм припинення горіння піною.

Слайд 3

Описание слайда:

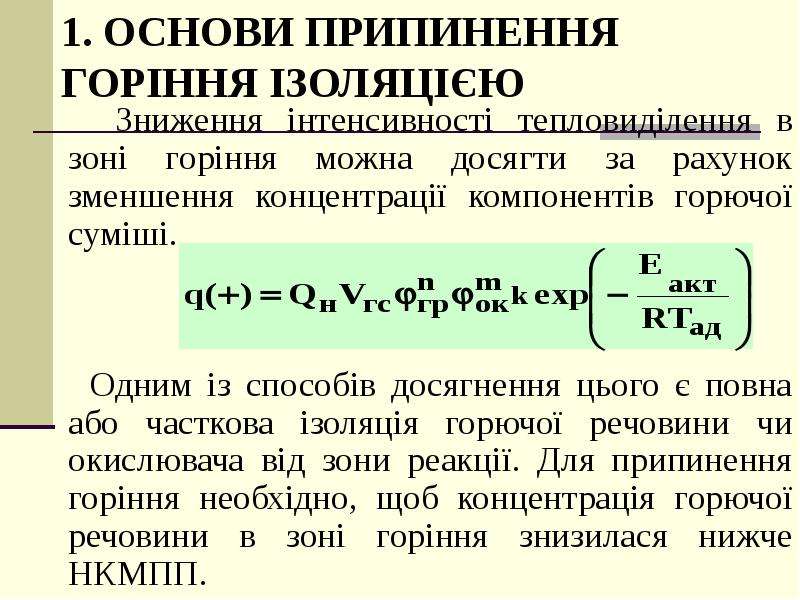

1. ОСНОВИ ПРИПИНЕННЯ ГОРІННЯ ІЗОЛЯЦІЄЮ Зниження інтенсивності тепловиділення в зоні горіння можна досягти за рахунок зменшення концентрації компонентів горючої суміші. Одним із способів досягнення цього є повна або часткова ізоляція горючої речовини чи окислювача від зони реакції. Для припинення горіння необхідно, щоб концентрація горючої речовини в зоні горіння знизилася нижче НКМПП.

Слайд 4

Описание слайда:

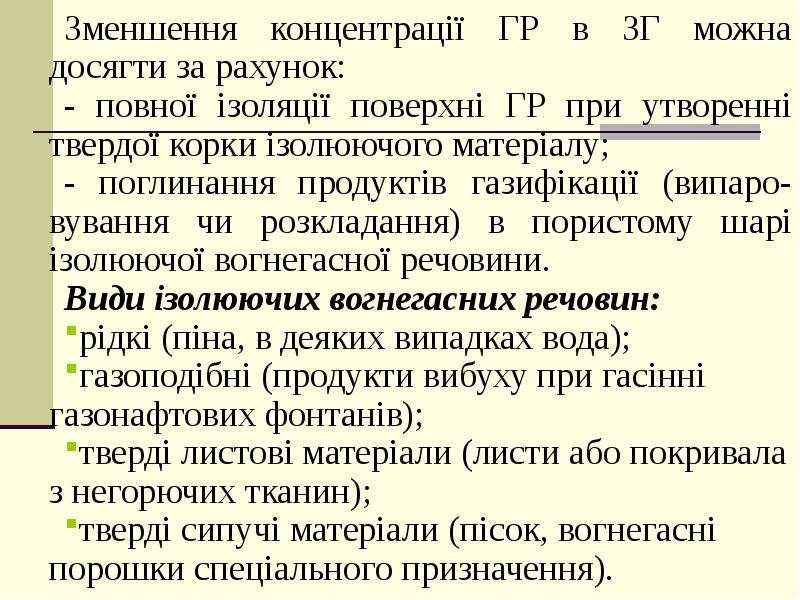

Зменшення концентрації ГР в ЗГ можна досягти за рахунок: Зменшення концентрації ГР в ЗГ можна досягти за рахунок: - повної ізоляції поверхні ГР при утворенні твердої корки ізолюючого матеріалу; - поглинання продуктів газифікації (випаро-вування чи розкладання) в пористому шарі ізолюючої вогнегасної речовини. Види ізолюючих вогнегасних речовин: рідкі (піна, в деяких випадках вода); газоподібні (продукти вибуху при гасінні газонафтових фонтанів); тверді листові матеріали (листи або покривала з негорючих тканин); тверді сипучі матеріали (пісок, вогнегасні порошки спеціального призначення).

Слайд 5

Описание слайда:

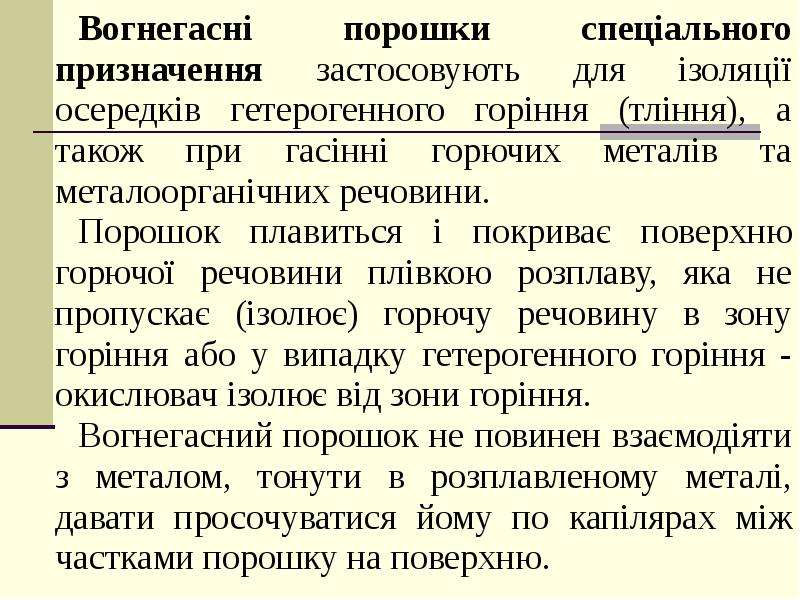

Вогнегасні порошки спеціального призначення застосовують для ізоляції осередків гетерогенного горіння (тління), а також при гасінні горючих металів та металоорганічних речовини. Вогнегасні порошки спеціального призначення застосовують для ізоляції осередків гетерогенного горіння (тління), а також при гасінні горючих металів та металоорганічних речовини. Порошок плавиться і покриває поверхню горючої речовини плівкою розплаву, яка не пропускає (ізолює) горючу речовину в зону горіння або у випадку гетерогенного горіння - окислювач ізолює від зони горіння. Вогнегасний порошок не повинен взаємодіяти з металом, тонути в розплавленому металі, давати просочуватися йому по капілярах між частками порошку на поверхню.

Слайд 6

Описание слайда:

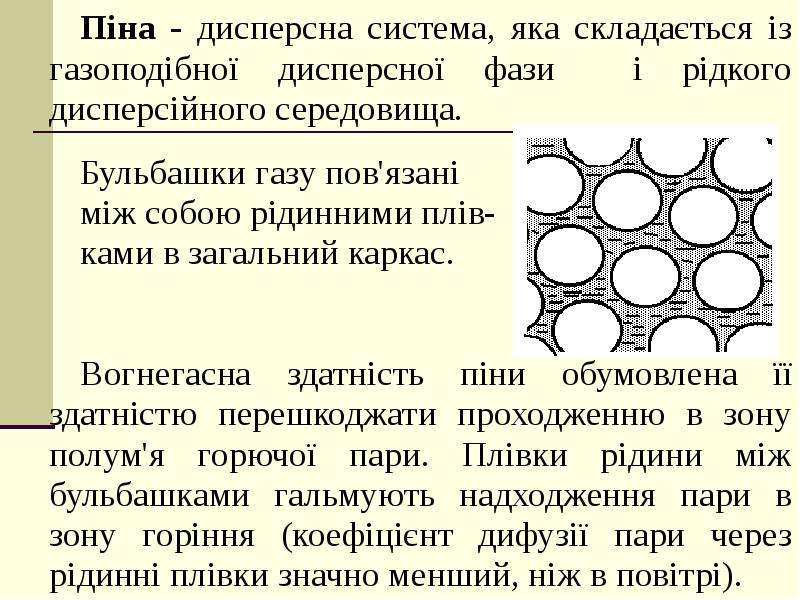

Піна - дисперсна система, яка складається із газоподібної дисперсної фази і рідкого дисперсійного середовища. Піна - дисперсна система, яка складається із газоподібної дисперсної фази і рідкого дисперсійного середовища. Бульбашки газу пов'язані між собою рідинними плів- ками в загальний каркас. Вогнегасна здатність піни обумовлена її здатністю перешкоджати проходженню в зону полум'я горючої пари. Плівки рідини між бульбашками гальмують надходження пари в зону горіння (коефіцієнт дифузії пари через рідинні плівки значно менший, ніж в повітрі).

Слайд 7

Описание слайда:

Бульбашка, наповнена парами горючої рідини, не спливе, якщо будуть додержані умови: Бульбашка, наповнена парами горючої рідини, не спливе, якщо будуть додержані умови: Нпін > dб; Fгр < Fнат + Fпін. Мінімальна ізолююча товщина шару піни: Ізолююча здатність піни залежить від: структури піни (розмір бульбашки та товщини рідинної плівки); фізико-хімічних властивостей водного розчину; товщини шару піни; природи горючої рідини; температури горючої рідини.

Слайд 8

Описание слайда:

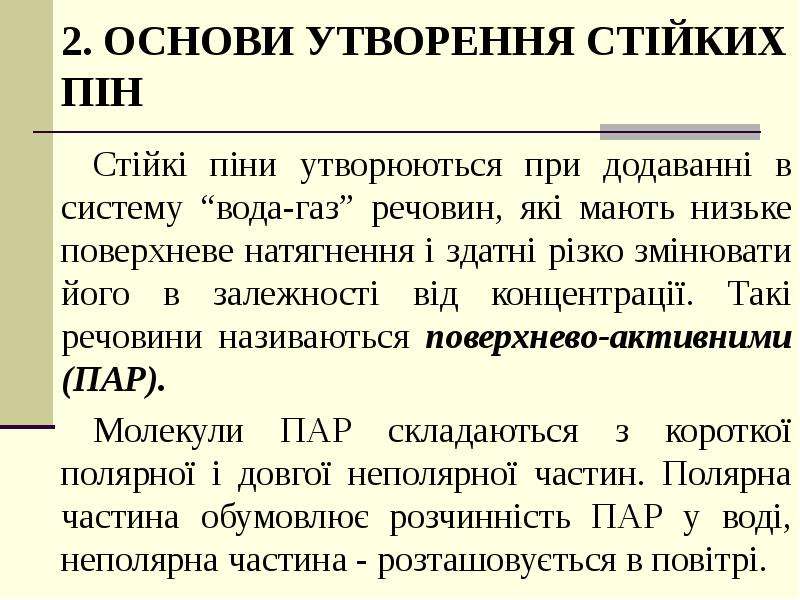

2. ОСНОВИ УТВОРЕННЯ СТІЙКИХ ПІН Стійкі піни утворюються при додаванні в систему “вода-газ” речовин, які мають низьке поверхневе натягнення і здатні різко змінювати його в залежності від концентрації. Такі речовини називаються поверхнево-активними (ПАР). Молекули ПАР складаються з короткої полярної і довгої неполярної частин. Полярна частина обумовлює розчинність ПАР у воді, неполярна частина - розташовується в повітрі.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Складні розчини, які містять крім ПАР стабілізатори і згущувачі, називають піноутворювачами (ПУ). Складні розчини, які містять крім ПАР стабілізатори і згущувачі, називають піноутворювачами (ПУ). Класифікація піноутворювачів Залежно від умов застосування: загального призначення (для гасіння пожеж класів А підкласи А1, А2, і В, підклас В1). спеціального призначення - піноутворювачі, придатні для гасіння пожеж класів А і В, підкласи А1, А2, В1, В2, тобто стійкі до дії спиртів і полярних рідин, або такі, що придатні до застосування з морською водою як розчинником. Залежно від ступеню біологічного розкладання: біологічно м’які (ступінь розкладання мікро-організмами перевищує 80%), біологічно жорсткі (ступінь розкладання менше 80%).

Слайд 11

Описание слайда:

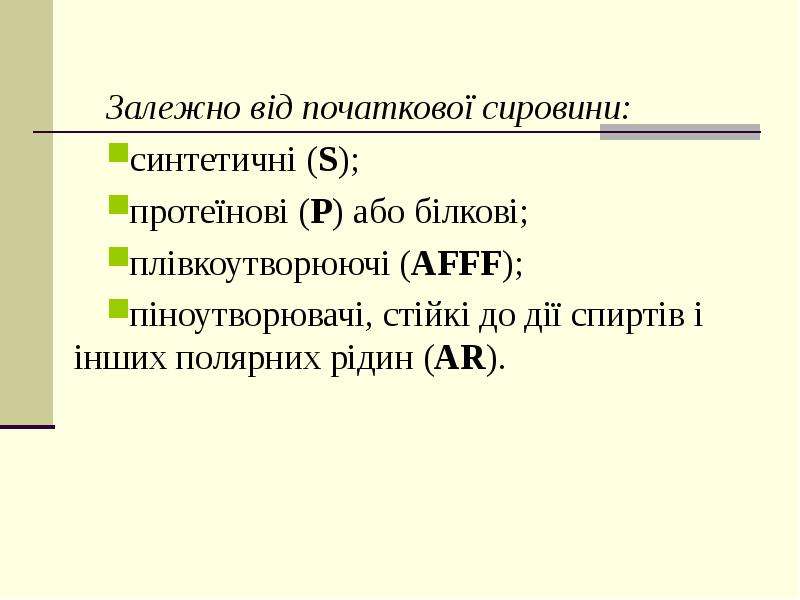

Залежно від початкової сировини: Залежно від початкової сировини: синтетичні (S); протеїнові (Р) або білкові; плівкоутворюючі (AFFF); піноутворювачі, стійкі до дії спиртів і інших полярних рідин (AR).

Слайд 12

Описание слайда:

Залежно від способу отримання вогнегасні піни поділяють на: Залежно від способу отримання вогнегасні піни поділяють на: хімічні; повітряно-механічні; піни, що швидко тверднуть, піни, що піняться під дією нагріву.

Слайд 13

Описание слайда:

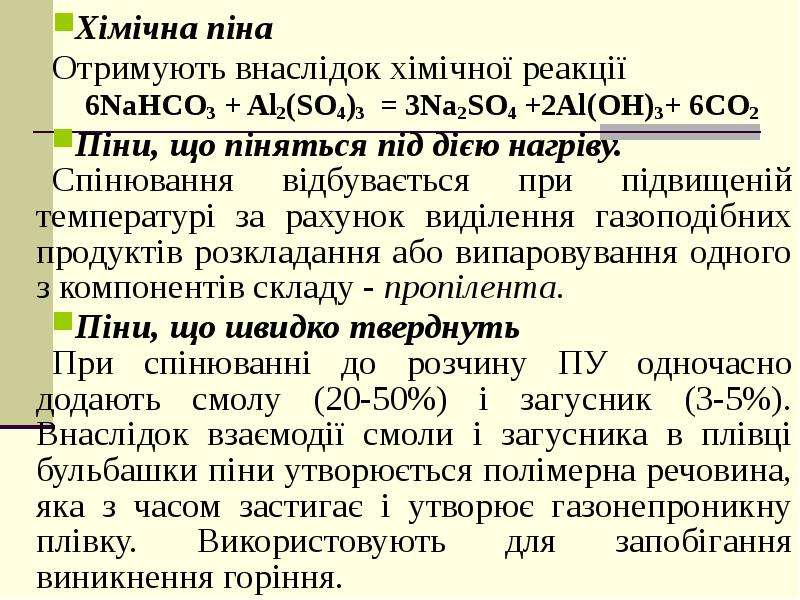

Хімічна піна Хімічна піна Отримують внаслідок хімічної реакції 6NaHCO3 + Al2(SO4)3 = 3Na2SO4 +2Al(OH)3+ 6CO2 Піни, що піняться під дією нагріву. Спінювання відбувається при підвищеній температурі за рахунок виділення газоподібних продуктів розкладання або випаровування одного з компонентів складу - пропілента. Піни, що швидко тверднуть При спінюванні до розчину ПУ одночасно додають смолу (20-50%) і загусник (3-5%). Внаслідок взаємодії смоли і загусника в плівці бульбашки піни утворюється полімерна речовина, яка з часом застигає і утворює газонепроникну плівку. Використовують для запобігання виникнення горіння.

Слайд 14

Описание слайда:

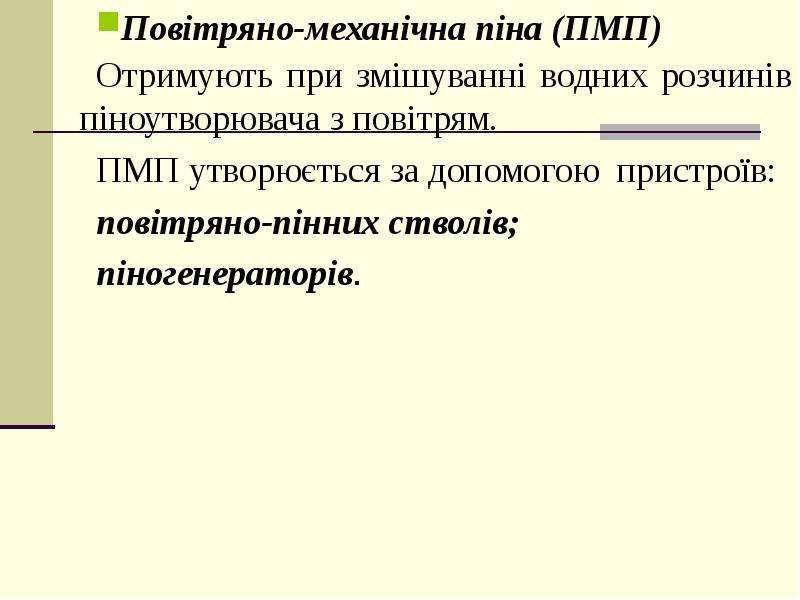

Повітряно-механічна піна (ПМП) Повітряно-механічна піна (ПМП) Отримують при змішуванні водних розчинів піноутворювача з повітрям. ПМП утворюється за допомогою пристроїв: повітряно-пінних стволів; піногенераторів.

Слайд 15

Описание слайда:

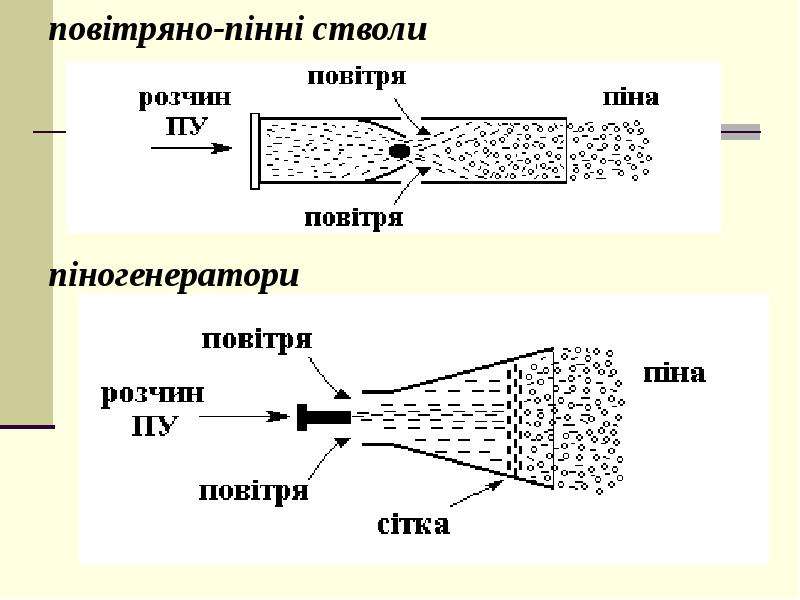

повітряно-пінні стволи повітряно-пінні стволи піногенератори

Слайд 16

Описание слайда:

3. ВЛАСТИВОСТІ ПОВІТРЯНО-МЕХАНІЧНИХ ПІН Вогнегасні властивості піни визначають: кратність, дисперсність, стійкість, ізолююча здатність, здібність до розтікання по поверхні горючої речовини.

Слайд 17

Описание слайда:

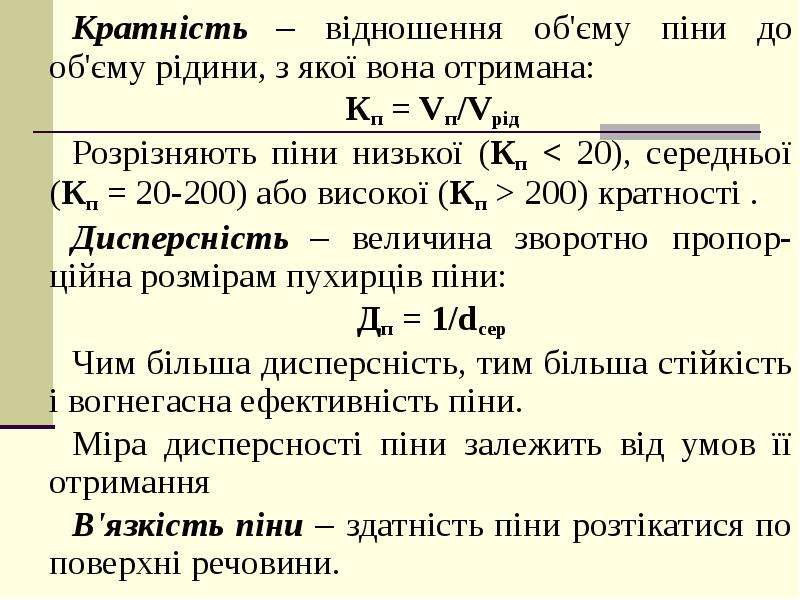

Кратність – відношення об'єму піни до об'єму рідини, з якої вона отримана: Кратність – відношення об'єму піни до об'єму рідини, з якої вона отримана: Кп = Vп/Vрід Розрізняють піни низької (Кп < 20), середньої (Кп = 20-200) або високої (Кп > 200) кратності . Дисперсність – величина зворотно пропор-ційна розмірам пухирців піни: Дп = 1/dсер Чим більша дисперсність, тим більша стійкість і вогнегасна ефективність піни. Міра дисперсності піни залежить від умов її отримання В'язкість піни – здатність піни розтікатися по поверхні речовини.

Слайд 18

Описание слайда:

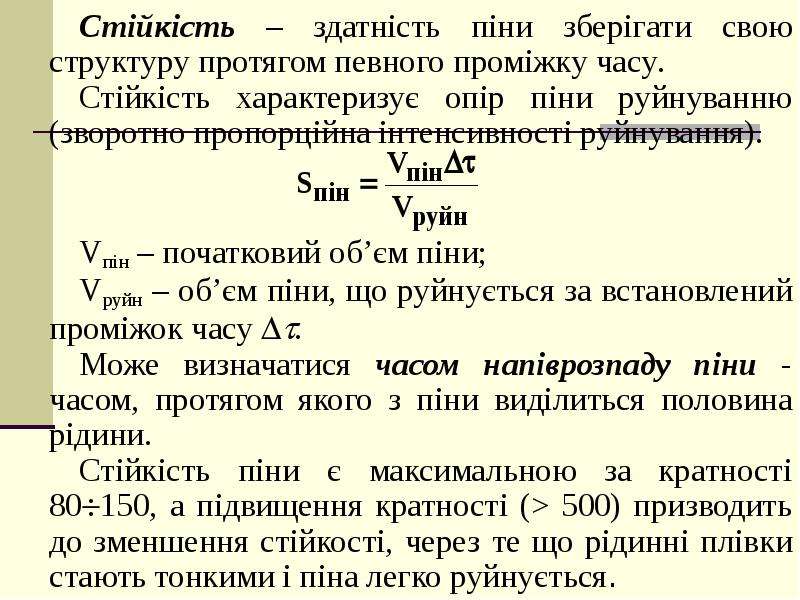

Стійкість – здатність піни зберігати свою структуру протягом певного проміжку часу. Стійкість – здатність піни зберігати свою структуру протягом певного проміжку часу. Стійкість характеризує опір піни руйнуванню (зворотно пропорційна інтенсивності руйнування). Vпін – початковий об’єм піни; Vруйн – об’єм піни, що руйнується за встановлений проміжок часу . Може визначатися часом напіврозпаду піни - часом, протягом якого з піни виділиться половина рідини. Стійкість піни є максимальною за кратності 80150, а підвищення кратності (> 500) призводить до зменшення стійкості, через те що рідинні плівки стають тонкими і піна легко руйнується.

Слайд 19

Описание слайда:

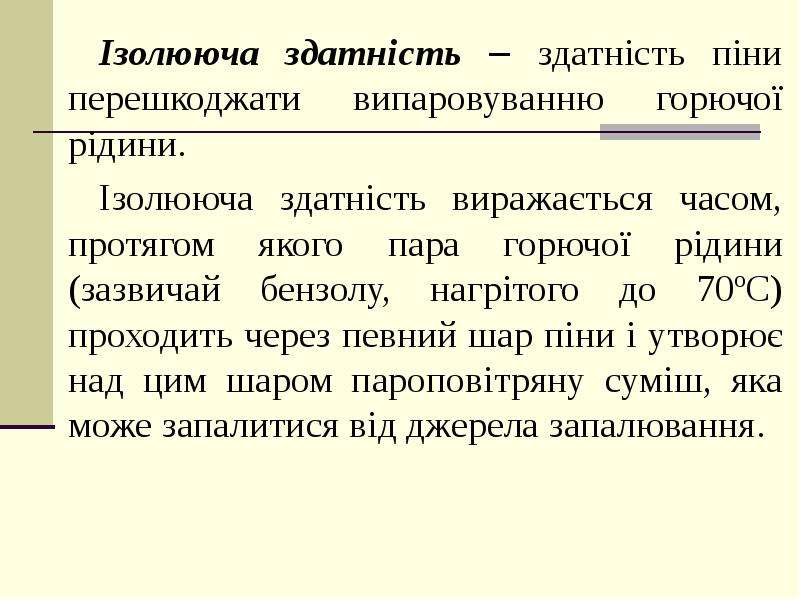

Ізолююча здатність – здатність піни перешкоджати випаровуванню горючої рідини. Ізолююча здатність – здатність піни перешкоджати випаровуванню горючої рідини. Ізолююча здатність виражається часом, протягом якого пара горючої рідини (зазвичай бензолу, нагрітого до 70ºС) проходить через певний шар піни і утворює над цим шаром пароповітряну суміш, яка може запалитися від джерела запалювання.

Слайд 20

Описание слайда:

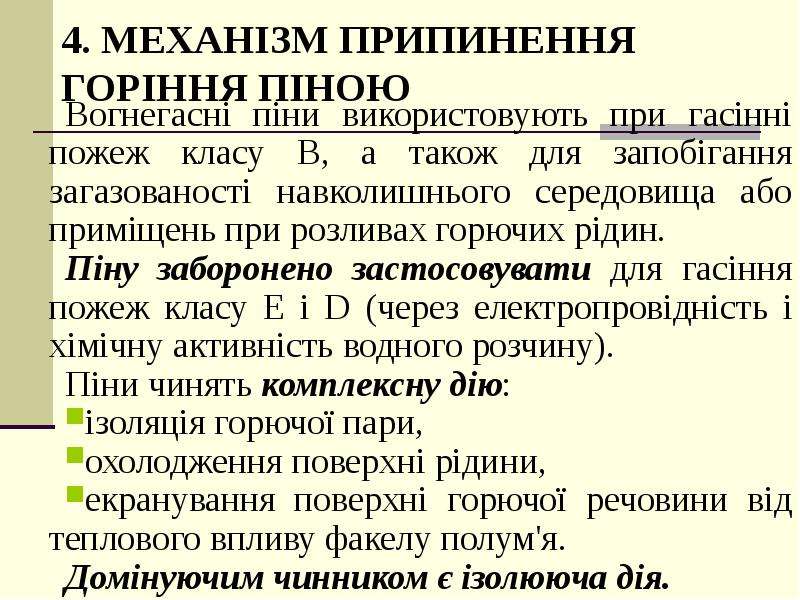

4. МЕХАНІЗМ ПРИПИНЕННЯ ГОРІННЯ ПІНОЮ Вогнегасні піни використовують при гасінні пожеж класу В, а також для запобігання загазованості навколишнього середовища або приміщень при розливах горючих рідин. Піну заборонено застосовувати для гасіння пожеж класу Е і D (через електропровідність і хімічну активність водного розчину). Піни чинять комплексну дію: ізоляція горючої пари, охолодження поверхні рідини, екранування поверхні горючої речовини від теплового впливу факелу полум'я. Домінуючим чинником є ізолююча дія.

Слайд 21

Описание слайда:

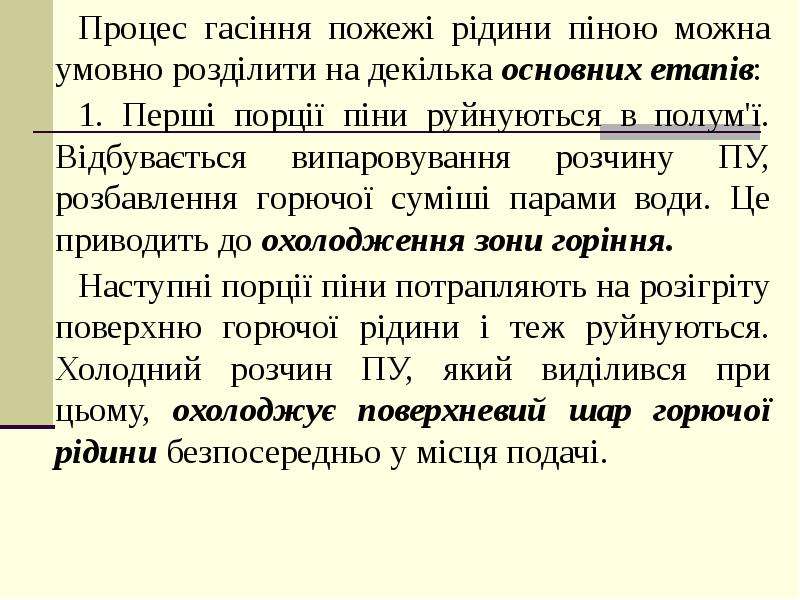

Процес гасіння пожежі рідини піною можна умовно розділити на декілька основних етапів: Процес гасіння пожежі рідини піною можна умовно розділити на декілька основних етапів: 1. Перші порції піни руйнуються в полум'ї. Відбувається випаровування розчину ПУ, розбавлення горючої суміші парами води. Це приводить до охолодження зони горіння. Наступні порції піни потрапляють на розігріту поверхню горючої рідини і теж руйнуються. Холодний розчин ПУ, який виділився при цьому, охолоджує поверхневий шар горючої рідини безпосередньо у місця подачі.

Слайд 22

Описание слайда:

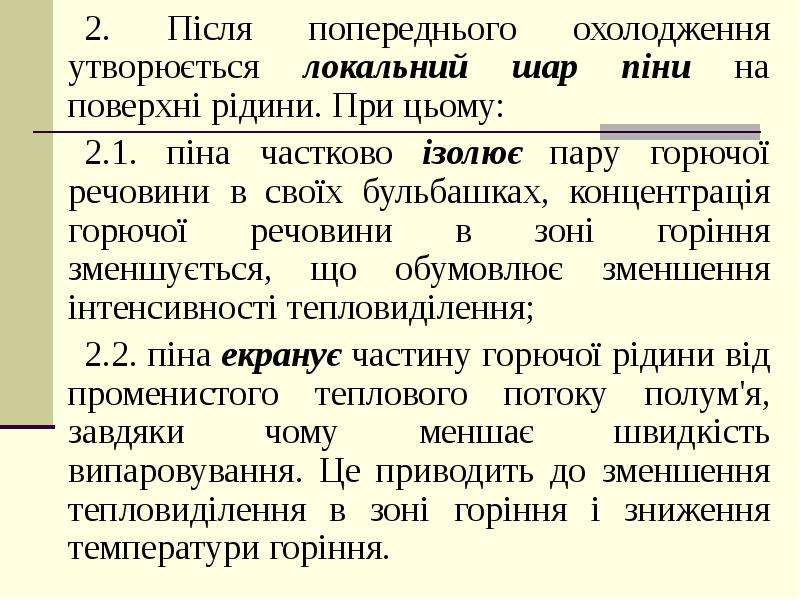

2. Після попереднього охолодження утворюється локальний шар піни на поверхні рідини. При цьому: 2. Після попереднього охолодження утворюється локальний шар піни на поверхні рідини. При цьому: 2.1. піна частково ізолює пару горючої речовини в своїх бульбашках, концентрація горючої речовини в зоні горіння зменшується, що обумовлює зменшення інтенсивності тепловиділення; 2.2. піна екранує частину горючої рідини від променистого теплового потоку полум'я, завдяки чому меншає швидкість випаровування. Це приводить до зменшення тепловиділення в зоні горіння і зниження температури горіння.

Слайд 23

Описание слайда:

2.3. внаслідок охолодження поверхневого шару горючої рідини виникають конвекційні потоки в товщі рідини. При цьому перемішуються холодний і прогрітий шар горючої рідини, що обумовлює додаткове охолодження прогрітого поверхневого шару і стінок резервуару. 2.3. внаслідок охолодження поверхневого шару горючої рідини виникають конвекційні потоки в товщі рідини. При цьому перемішуються холодний і прогрітий шар горючої рідини, що обумовлює додаткове охолодження прогрітого поверхневого шару і стінок резервуару. 2.4. піна поступово поширюється по всій поверхні горючої рідини і покриває її. 3. Подальші порції піни накопичуються на поверхні горючої речовини шаром певної товщини і ізолюють пару рідини від зони горіння. Горіння припиняється.

Слайд 24

Описание слайда:

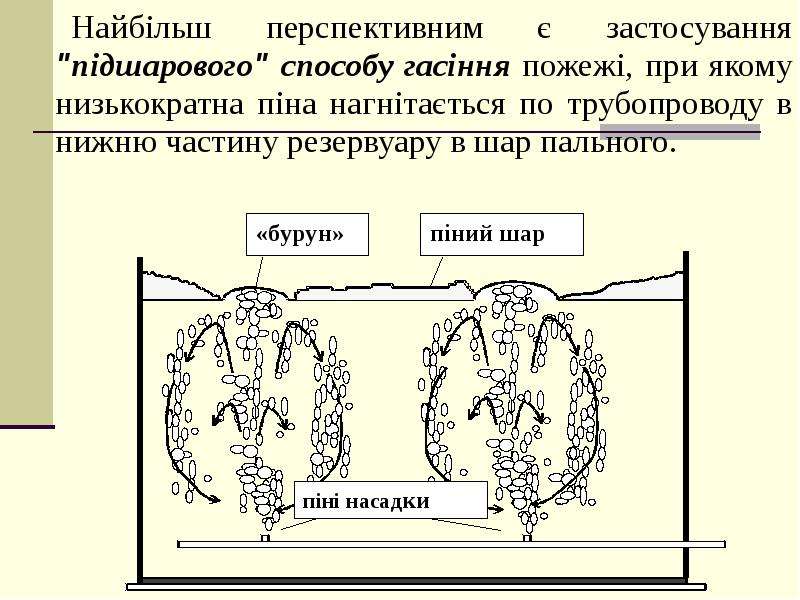

Найбільш перспективним є застосування "підшарового" способу гасіння пожежі, при якому низькократна піна нагнітається по трубопроводу в нижню частину резервуару в шар пального. Найбільш перспективним є застосування "підшарового" способу гасіння пожежі, при якому низькократна піна нагнітається по трубопроводу в нижню частину резервуару в шар пального.

Слайд 25

Описание слайда:

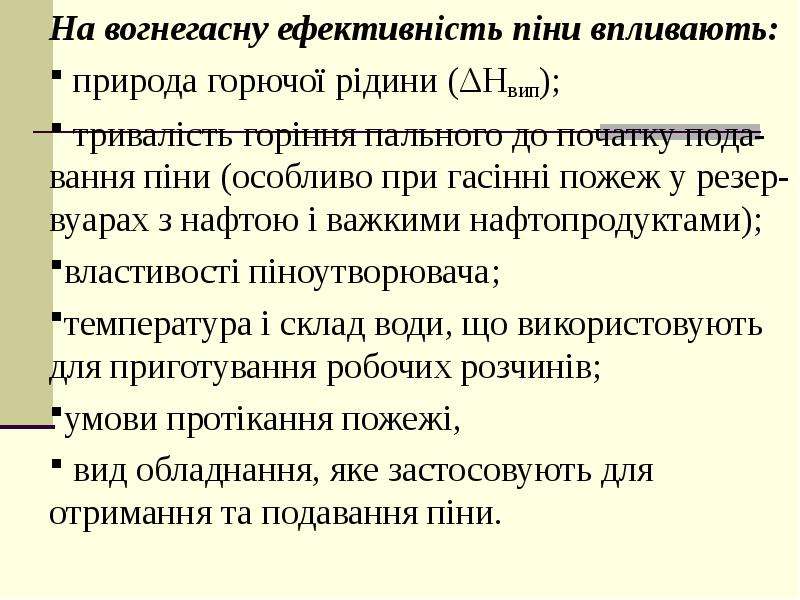

На вогнегасну ефективність піни впливають: На вогнегасну ефективність піни впливають: природа горючої рідини (ΔНвип); тривалість горіння пального до початку пода-вання піни (особливо при гасінні пожеж у резер-вуарах з нафтою і важкими нафтопродуктами); властивості піноутворювача; температура і склад води, що використовують для приготування робочих розчинів; умови протікання пожежі, вид обладнання, яке застосовують для отримання та подавання піни.

Слайд 26

Описание слайда:

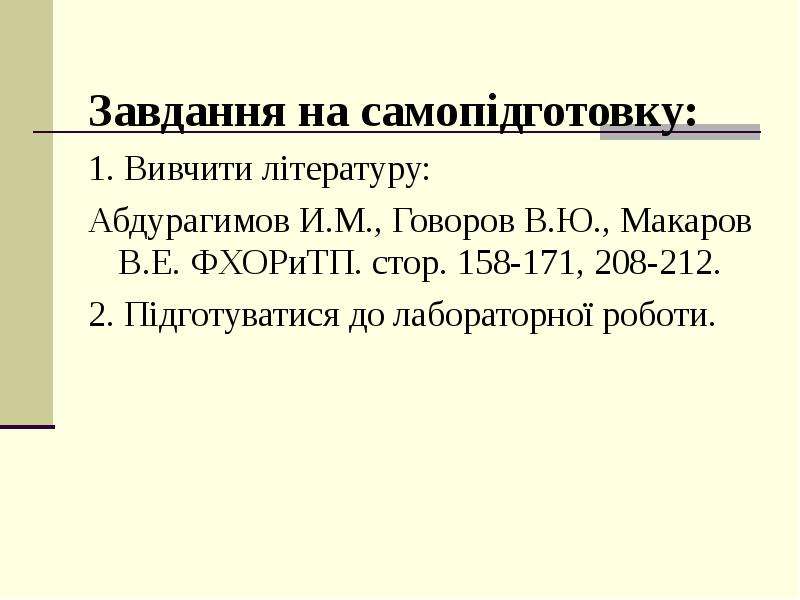

Завдання на самопідготовку: 1. Вивчити літературу: Абдурагимов И.М., Говоров В.Ю., Макаров В.Е. ФХОРиТП. стор. 158-171, 208-212. 2. Підготуватися до лабораторної роботи.
