ТЕМА 3 Защита атмосферы

Источники загрязнения атмосферы можно разделить на два вида: естественные и антропогенные. Источники загрязнения атмосферы можно разделить на два вида: естественные и антропогенные. Естественные загрязнения: Пыль растительного, вулканического или космического происхождения; Пыль, возникающая при эрозии почвы; Пыль из частиц морской соли; Дым и газы от лесных и степных пожаров; Газы вулканического происхождения. Естественные источники бывают плавно распределенными во времени и пространстве. Например, выпадение космической пыли. Либо бывают кратковременными, стихийными. Например, лесные пожары, извержения вулканов Уровень загрязнения атмосферы естественными источниками является фоновым, почти всегда постоянным с течением времени.

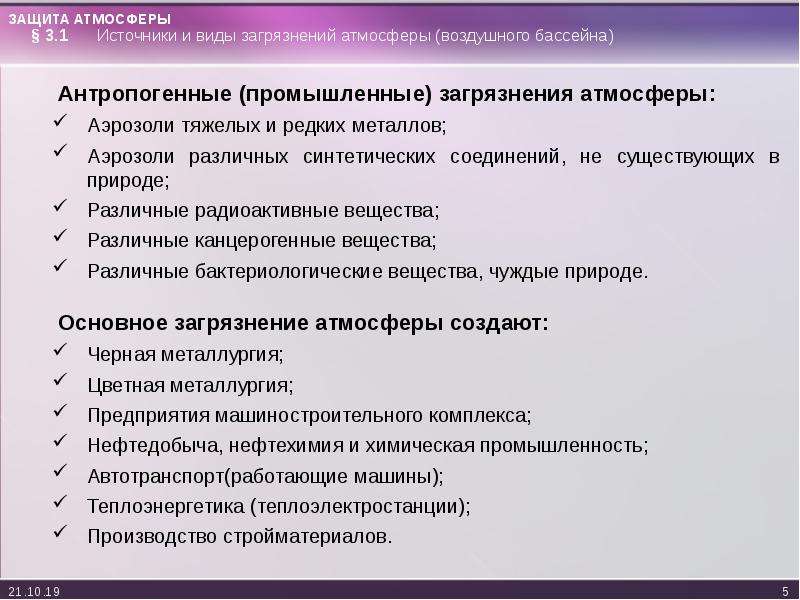

Антропогенные (промышленные) загрязнения атмосферы: Антропогенные (промышленные) загрязнения атмосферы: Аэрозоли тяжелых и редких металлов; Аэрозоли различных синтетических соединений, не существующих в природе; Различные радиоактивные вещества; Различные канцерогенные вещества; Различные бактериологические вещества, чуждые природе. Основное загрязнение атмосферы создают: Черная металлургия; Цветная металлургия; Предприятия машиностроительного комплекса; Нефтедобыча, нефтехимия и химическая промышленность; Автотранспорт(работающие машины); Теплоэнергетика (теплоэлектростанции); Производство стройматериалов.

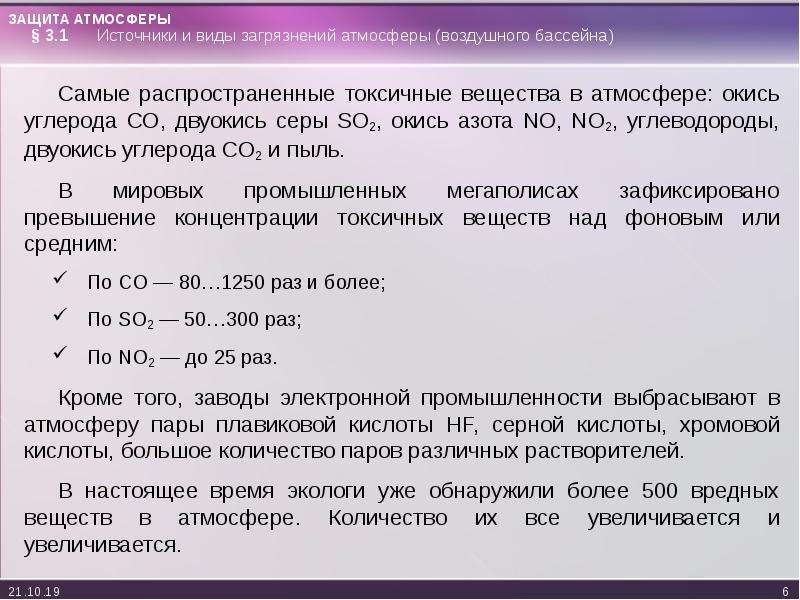

Самые распространенные токсичные вещества в атмосфере: окись углерода СО, двуокись серы SO2, окись азота NO, NO2, углеводороды, двуокись углерода СО2 и пыль. Самые распространенные токсичные вещества в атмосфере: окись углерода СО, двуокись серы SO2, окись азота NO, NO2, углеводороды, двуокись углерода СО2 и пыль. В мировых промышленных мегаполисах зафиксировано превышение концентрации токсичных веществ над фоновым или средним: По СО — 80…1250 раз и более; По SO2 — 50…300 раз; По NO2 — до 25 раз. Кроме того, заводы электронной промышленности выбрасывают в атмосферу пары плавиковой кислоты HF, серной кислоты, хромовой кислоты, большое количество паров различных растворителей. В настоящее время экологи уже обнаружили более 500 вредных веществ в атмосфере. Количество их все увеличивается и увеличивается.

Основные цеха машиностроительного комплекса, которые загрязняют воздух: Основные цеха машиностроительного комплекса, которые загрязняют воздух: Литейные цеха. Плавильные установки для плавки стали и других металлов; Кузнечно-прессовые цеха; Прокатные цеха; Термические цеха; Гальванические цеха; Цеха механической обработки; Цеха производства неметаллических материалов; Сварочные цеха; Участки пайки; Участки лужения; Окрасочные цеха.

Современная ТЭС (теплоэлектростанция) расходует в сутки до 4000 тонн угля. Это целый железнодорожный состав в 80 вагонов (50 тонн в вагонах). Современная ТЭС (теплоэлектростанция) расходует в сутки до 4000 тонн угля. Это целый железнодорожный состав в 80 вагонов (50 тонн в вагонах). И выбрасывает в атмосферу за те же сутки: 6 тонн SO2; 20 тонн NO и NO2; 20 тонн пыли (зола, пыль, сажа). И это при 98% эффективности системы пылеулавливания. Мировой парк автомобилей ежегодно в атмосферу выбрасывает миллионы тонн окиси углерода, углеводородов, окислов азота. Пассажирские, военные самолеты, ракеты и космические корабли многоразового использования загрязняют не только приземные слои атмосферы, но и более высшие (таблица 1), а также разрушают озоновый слой над Землей.

ТАБЛИЦА 1. ТАБЛИЦА 1.

Согласно стандартам выбросы в атмосферу классифицируются: Согласно стандартам выбросы в атмосферу классифицируются: 1. По агрегатному состоянию: Газообразные и парообразные (СО, SO2, NO2 и др.); Жидкие (кислоты, щелочи, органические растворители, растворы солей и др.); Твердые (свинец и его соединения, пыль, сажа и др.). 2. В зависимости от размера частиц жидкие выбросы в зависимости от размера частиц делятся на 4 подгруппы: Супертонкий туман до 0,5 мкм; Тонкодисперсный туман 0,5 – 3 мкм; Грубодисперсный туман 3 – 10 мкм; Брызги >10 мкм. 3. Твердые выбросы в атмосферу делятся на: Частицы до 1 мкм; Частицы 1 – 10 мкм; Частицы 10 – 50 мкм; Частицы >50 мкм.

На изображенной ниже схеме представлены различные инженерные системы, предназначенные для очистки производственных выбросов: На изображенной ниже схеме представлены различные инженерные системы, предназначенные для очистки производственных выбросов: От пыли (точнее от твердых частиц пыли); От туманообразных, газообразных и парообразных загрязнений. Рассмотрим принципы действия этих инженерных систем защиты чистоты атмосферы.

Сухие пылеуловители – это циклоны. Сухие пылеуловители – это циклоны. ЦИКЛОН

Для нормальной работы циклона необходима герметичность бункера. Если бункер негерметичен, то из-за подсоса наружного воздуха происходит вынос пыли через выходную трубу. Для нормальной работы циклона необходима герметичность бункера. Если бункер негерметичен, то из-за подсоса наружного воздуха происходит вынос пыли через выходную трубу.

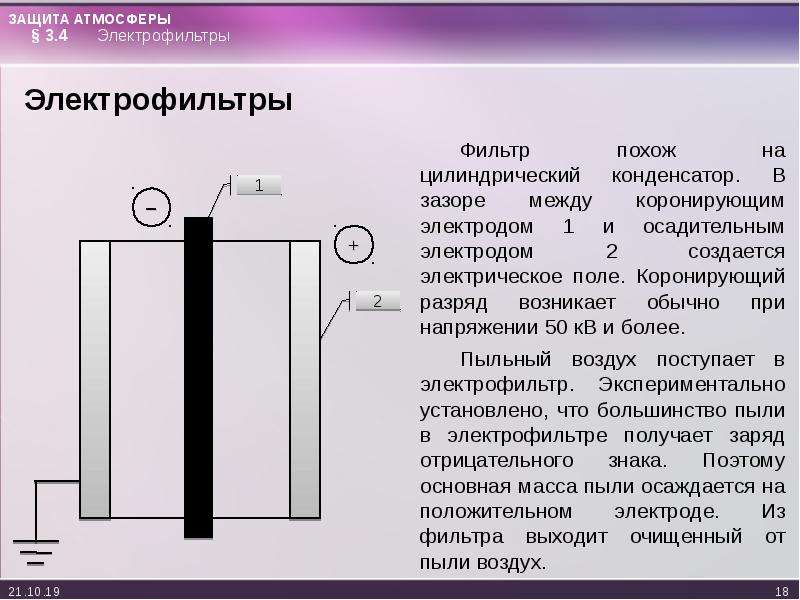

Электрофильтры Электрофильтры

Фильтры Фильтры Используют для тонкой очистки газовых выбросов от примесей. Процесс фильтрования состоит в задержании частиц примесей на пористых перегородках при движении через них дисперсных сред. На рисунке 1 показана принципиальная схема процесса фильтрования в пористой перегородке.

РИСУНОК 1. РИСУНОК 1. СХЕМА ЭЛЕКТРОФИЛЬТРА

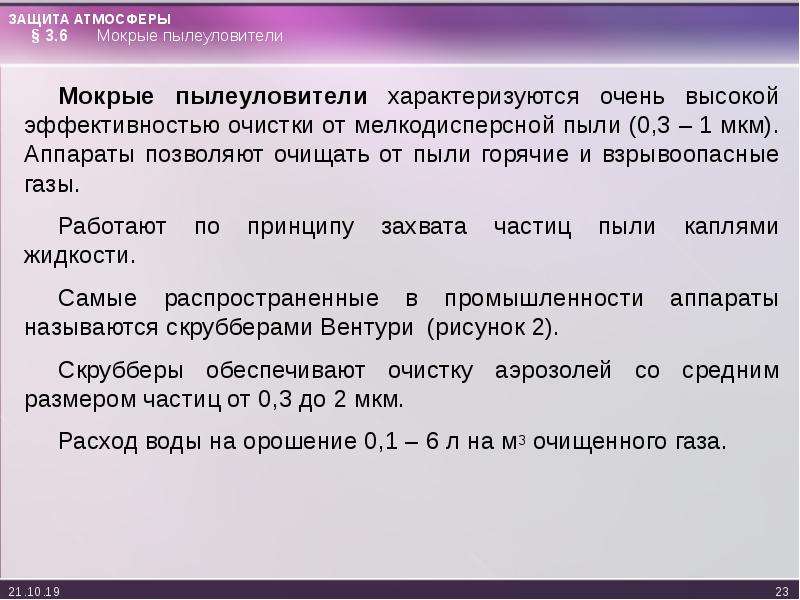

Мокрые пылеуловители характеризуются очень высокой эффективностью очистки от мелкодисперсной пыли (0,3 – 1 мкм). Аппараты позволяют очищать от пыли горячие и взрывоопасные газы. Мокрые пылеуловители характеризуются очень высокой эффективностью очистки от мелкодисперсной пыли (0,3 – 1 мкм). Аппараты позволяют очищать от пыли горячие и взрывоопасные газы. Работают по принципу захвата частиц пыли каплями жидкости. Самые распространенные в промышленности аппараты называются скрубберами Вентури (рисунок 2). Скрубберы обеспечивают очистку аэрозолей со средним размером частиц от 0,3 до 2 мкм. Расход воды на орошение 0,1 – 6 л на м3 очищенного газа.

РИСУНОК 2. РИСУНОК 2. CКРУББЕР ВЕНТУРИ

Для очистки воздуха от туманов кислот, щелочей, масел и др. жидкостей используют волокнистые фильтры. Для очистки воздуха от туманов кислот, щелочей, масел и др. жидкостей используют волокнистые фильтры. Принцип действия основан на осаждении капель на поверхности пор с последующим стеканием жидкости под действием сил тяжести. На рисунке 3 показан фильтрующий элемент туманоулавителя.

РИСУНОК 3. РИСУНОК 3. СХЕМА ЭЛЕКТРОФИЛЬТРА

Задача: Задача: очистить промышленные газовые выбросы от газообразных загрязнений. Т.е. надо отделить газ от газа. Задача сложная! По характеру физико-химических процессов эти методы очистки делятся на 5 групп: Абсорбция — это растворение примесных газов; Хемосорбция — это химическое связывание примесных газов; Адсорбция — это поглощение газообразных примесей твердыми активными веществами; Термическая нейтрализация газов; Поглощение примесей путем применения каталитического превращения.

МЕТОД АБСОРБЦИИ: МЕТОД АБСОРБЦИИ: Метод абсорбции — это поглощение одного или нескольких газовых примесных компонентов этой газовой смеси жидким поглотителем с образованием раствора. То, что поглощается называется абсорбатами. То, что поглощает называется абсорбентом. В таблице 2 приведены конкретные промышленные примеры таких веществ. Организация контакта газового потока с жидким растворителем осуществляется пропускание газа через насадочную колонну. На рисунке 4 представлена схема орошаемой противоточной насадочной башни.

ТАБЛИЦА 2. ТАБЛИЦА 2. ПРИМЕРЫ АБСОРБАТОВ И АБСОРБЕНТОВ В ПРОМЫШЛЕННОСТИ

РИСУНОК 4. РИСУНОК 4. ОРОШАЕМАЯ ПРОТИВОТОЧНАЯ НАСАДОЧНАЯ БАШНЯ

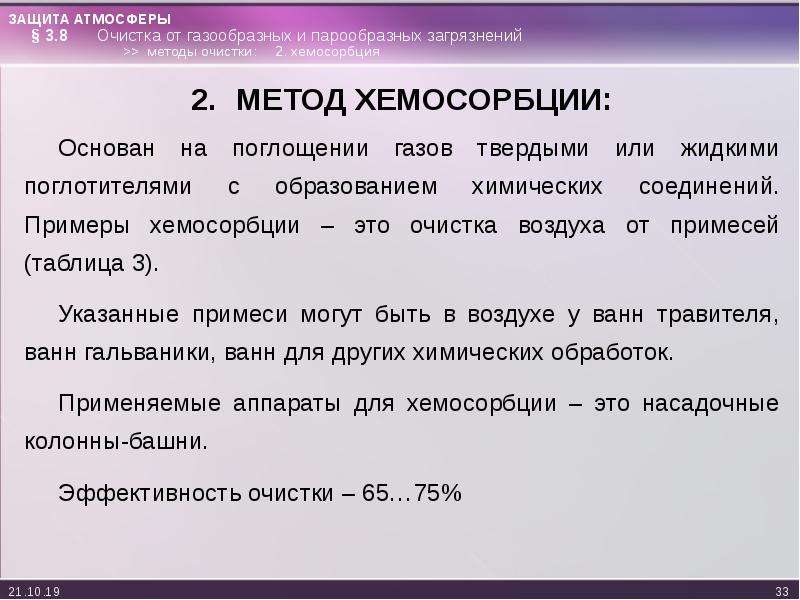

МЕТОД ХЕМОСОРБЦИИ: МЕТОД ХЕМОСОРБЦИИ: Основан на поглощении газов твердыми или жидкими поглотителями с образованием химических соединений. Примеры хемосорбции – это очистка воздуха от примесей (таблица 3). Указанные примеси могут быть в воздухе у ванн травителя, ванн гальваники, ванн для других химических обработок. Применяемые аппараты для хемосорбции – это насадочные колонны-башни. Эффективность очистки – 65…75%

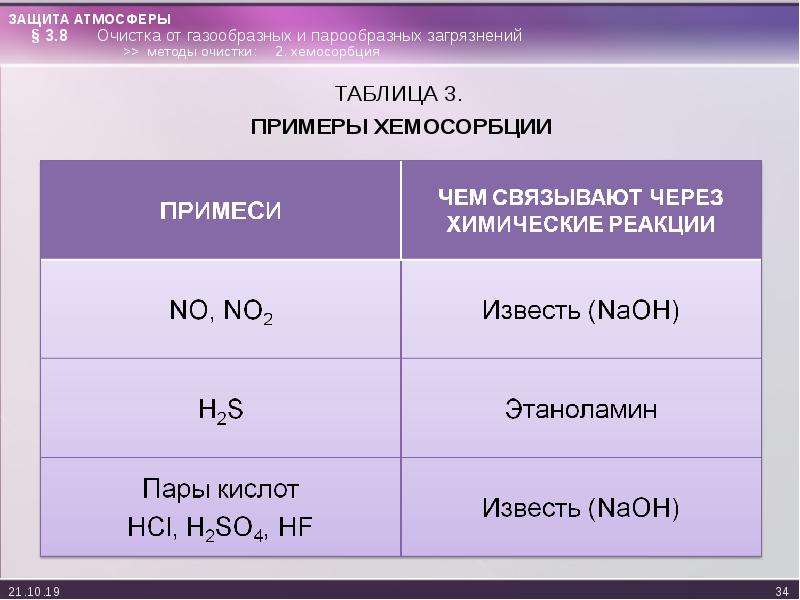

ТАБЛИЦА 3. ТАБЛИЦА 3. ПРИМЕРЫ ХЕМОСОРБЦИИ

МЕТОД АДСОРБЦИИ: МЕТОД АДСОРБЦИИ: Основан на физических свойствах некоторых твердых тел с ультрамикроскопической структурой селективно извлекать и концентрировать на своей поверхности отдельные компоненты из газовой смеси. В качестве адсорбентов или поглотителей применяют вещества, имеющие большую площадь активной поверхности на единицу массы. Так, удельная поверхность активированных углей достигает 105―106 м2/кг. Их применяют для очистки газов. В качестве адсорбентов применяют также активированный глинозем, силикагель, активированную окись алюминия, синтетические цеолиты. Они обладают большей адсорбционной способностью, чем активированные угли. В таблице 4 представлены примеры использования адсорбции в промышленности.

ТАБЛИЦА 4. ТАБЛИЦА 4. ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ АДСОРБЦИИ В ПРОМЫШЛЕННОСТИ

ТЕРМИЧЕСКАЯ НЕЙТРАЛИЗАЦИЯ: ТЕРМИЧЕСКАЯ НЕЙТРАЛИЗАЦИЯ: Метод основан на способности токсичных газов окисляться до менее токсичных. Процесс идет при наличии кислорода и высокой температуры. Этот метод нейтрализации вредных примесей имеет ограничения. Нельзя его применять тогда, когда продукты окисления много токсичнее исходных. Так, при сжигании газов, содержащих фосфор, галогены, серу, образующиеся продукты реакции окисления по токсичности во много раз превышают исходный газовый выброс. Самая распространенная схема термической нейтрализации газовых выбросов – это их прямое сжигание в пламени.

Примером процесса прямого сжигания является сжигание углеводородов, содержащих токсичные газы. Т.е. сжигание метана, содержащего цианистый водород. Примером процесса прямого сжигания является сжигание углеводородов, содержащих токсичные газы. Т.е. сжигание метана, содержащего цианистый водород. Второй пример – это сжигание водорода, содержащий фосфин, диборан, хлористый водород, моносилан, после эпитаксии (рисунок 5). Третий пример – это сжигание паров органических растворителей и окиси азота NO, образующихся в цехах нитрования и в лакокрасочном производстве. Одна из серьезных аппаратных проблем, затрудняющих прямое сжигание, связана с тем, что температура факела может достигать 1300 °С. Система огневого обезвреживания обеспечивает эффективность очистки до 90…99%.

РИСУНОК 5. РИСУНОК 5. СХЕМА ТЕРМИЧЕСКОЙ НЕЙТРАЛИЗАЦИИ ВРЕДНЫХ ПРИМЕСЕЙ ПОСЛЕ ЭПИТАКСИИ

КАТАЛИТИЧЕСКИЙ МЕТОД: КАТАЛИТИЧЕСКИЙ МЕТОД: Используется для превращения токсичных компонентов промышленных выбросов в вещества безвредные или менее вредные для окружающей среды путем введения в систему дополнительных веществ – катализаторов. В большинстве случаев катализаторами могут быть окись меди, окись марганца, благородные металлы платина, палладий и др. Такие катализаторы могут полностью окислять примеси этилена, пропилена, бутана, пропана, альдегидов, этилацетона, бензола, толуола, ксилола и другие вещества. Реакция окисления толуола в присутствии пиромзита (марганцевая руда):

Эффективность очистки – до 95…98% Эффективность очистки – до 95…98% Каталитическое окисление выгодно отличается от термического окисления: Кратковременностью процесса (иногда процесс идет доли секунды). Это позволяет резко уменьшить габариты реактора; Температура реакции намного ниже 200…400 °С вместо 800…1200 °С.

В настоящее время применяют двигатели внутреннего сгорания (ДВС): В настоящее время применяют двигатели внутреннего сгорания (ДВС): Бензиновые; Дизельные; На газовом топливе (сжатый и сжиженный). В выхлопных газах ДВС содержаться ядовитые вещества: окись углерода СО и углеводороды СnНm. В настоящее время очень широкое распространение получили каталитические нейтрализаторы ядовитых выхлопных газов.

Каталитическая нейтрализация отработавших газов ДВС на поверхности катализатора происходит за счет химических превращений. В результате реакции окисления СО и углеводородов образуются менее вредные для окружающей среды углекислый газ СО2. Каталитическая нейтрализация отработавших газов ДВС на поверхности катализатора происходит за счет химических превращений. В результате реакции окисления СО и углеводородов образуются менее вредные для окружающей среды углекислый газ СО2. Применяют катализаторы на основе благородных металлов – платина, рутений, радий, придит. Это позволяет примерно в 3 раза уменьшить концентрацию ядовитых веществ в выхлопных газах ДВС. На рисунке 6 показана схема установки каталитического нейтрализатора в системе ДВС.

РИСУНОК 6. РИСУНОК 6. СХЕМА УСТАНОВКИ КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА
