Слайд 1

Описание слайда:

Защитные покрытия

Слайд 2

Описание слайда:

Покрытия защищают поверхность металла от коррозии путем ее изоляции от агрессивной среды, а также за счет торможения диффузии и электродных реакций. Для этого покрытия должны обладать протекторным эффектом, коррозионной стойкостью и долговечностью, хорошей адгезией к подложке, сплошностью и беспористостью, сочетаться с другими средствами защиты и пр. В зависимости от конкретных условий необходимо преобладание тех или иных факторов. Покрытия защищают поверхность металла от коррозии путем ее изоляции от агрессивной среды, а также за счет торможения диффузии и электродных реакций. Для этого покрытия должны обладать протекторным эффектом, коррозионной стойкостью и долговечностью, хорошей адгезией к подложке, сплошностью и беспористостью, сочетаться с другими средствами защиты и пр. В зависимости от конкретных условий необходимо преобладание тех или иных факторов.

Слайд 3

Описание слайда:

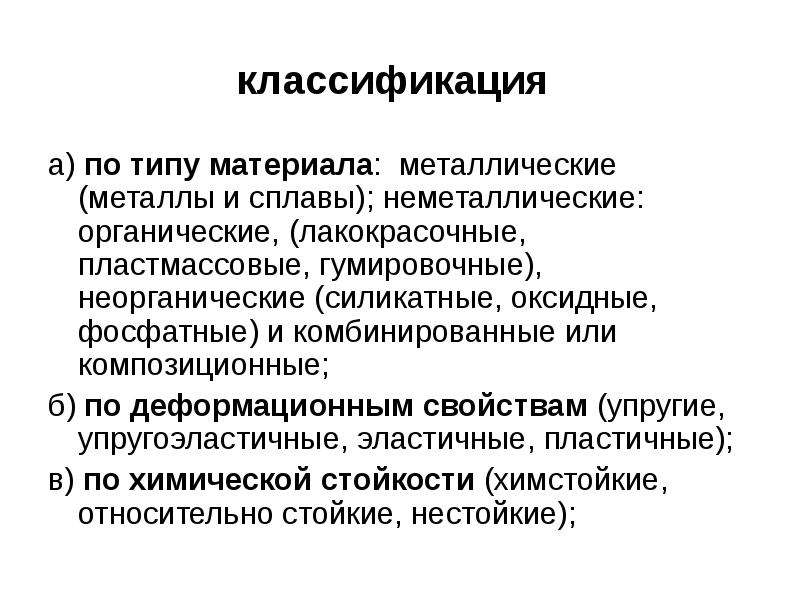

классификация а) по типу материала: металлические (металлы и сплавы); неметаллические: органические, (лакокрасочные, пластмассовые, гумировочные), неорганические (силикатные, оксидные, фосфатные) и комбинированные или композиционные; б) по деформационным свойствам (упругие, упругоэластичные, эластичные, пластичные); в) по химической стойкости (химстойкие, относительно стойкие, нестойкие);

Слайд 4

Описание слайда:

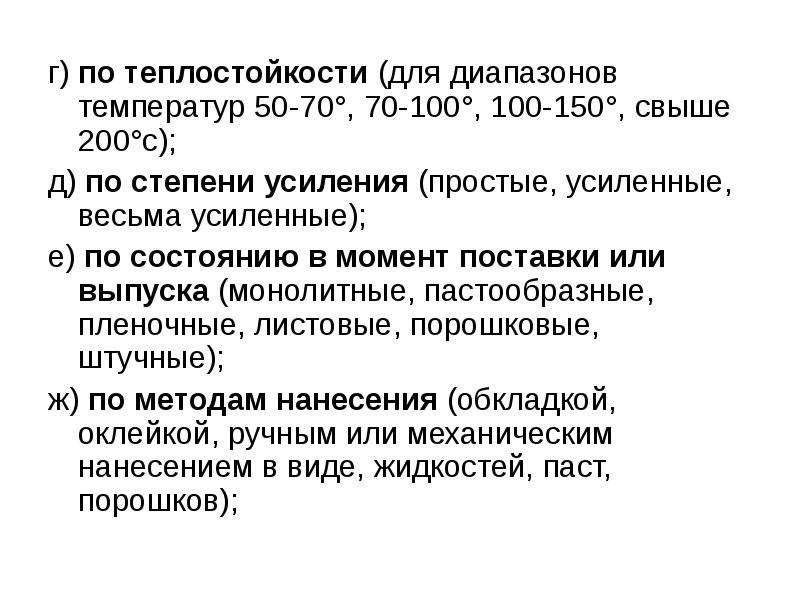

г) по теплостойкости (для диапазонов температур 50-70°, 70-100°, 100-150°, свыше 200°c); г) по теплостойкости (для диапазонов температур 50-70°, 70-100°, 100-150°, свыше 200°c); д) пo степени усиления (простые, усиленные, весьма усиленные); е) по состоянию в момент поставки или выпуска (монолитные, пастообразные, пленочные, листовые, порошковые, штучные); ж) по методам нанесения (обкладкой, оклейкой, ручным или механическим нанесением в виде, жидкостей, паст, порошков);

Слайд 5

Описание слайда:

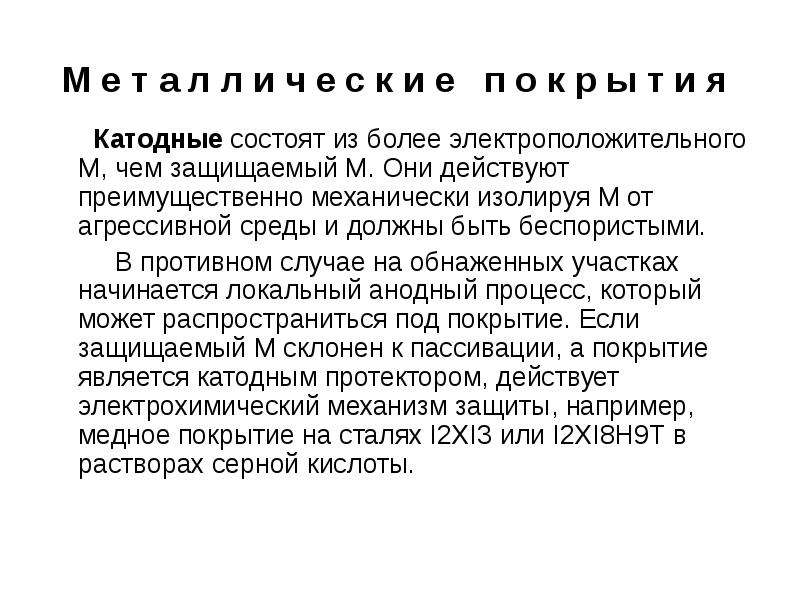

М е т а л л и ч е с к и е п о к р ы т и я Катодные состоят из более электроположительного М, чем защищаемый М. Они действуют преимущественно механически изолируя М от агрессивной среды и должны быть беспористыми. В противном случае на обнаженных участках начинается локальный анодный процесс, который может распространиться под покрытие. Если защищаемый М склонен к пассивации, а покрытие является катодным протектором, действует электрохимический механизм защиты, например, медное покрытие на сталях I2XI3 или I2ХI8H9Т в растворах серной кислоты.

Слайд 6

Описание слайда:

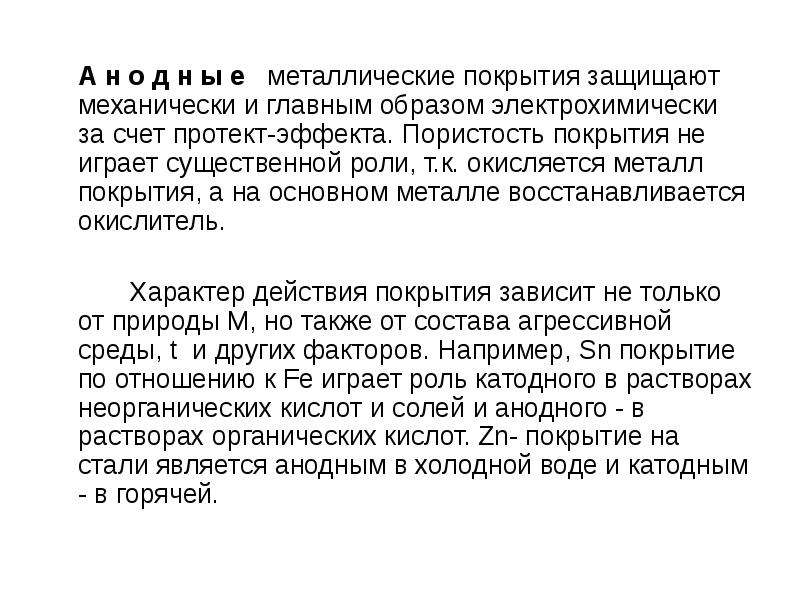

А н о д н ы е металлические покрытия защищают механически и главным образом электрохимически за счет протект-эффекта. Пористость покрытия не играет существенной роли, т.к. окисляется металл покрытия, а на основном металле восстанавливается окислитель. А н о д н ы е металлические покрытия защищают механически и главным образом электрохимически за счет протект-эффекта. Пористость покрытия не играет существенной роли, т.к. окисляется металл покрытия, а на основном металле восстанавливается окислитель. Характер действия покрытия зависит не только от природы М, но также от состава агрессивной среды, t и других факторов. Например, Sn покрытие по отношению к Fe играет роль катодного в растворах неорганических кислот и солей и анодного - в растворах органических кислот. Zn- покрытие на стали является анодным в холодной воде и катодным - в горячей.

Слайд 7

Описание слайда:

Л а к о к р а с о ч н ы е п о к р ы т и я ЛКП в зависимости от природы пигмента и пленкообразующей основы служат преимущественно барьером, пассиватором или протектором. Это самый распространенный способ защиты. Лаки - коллоидные растворы высыхающих масел, смол, эфиров целлюлозы в летучих органических растворителях. Твердое покрытие образуется при испарении растворителя или в результате полимеризации масла или смолы при нагреве или действии катализатора.

Слайд 8

Описание слайда:

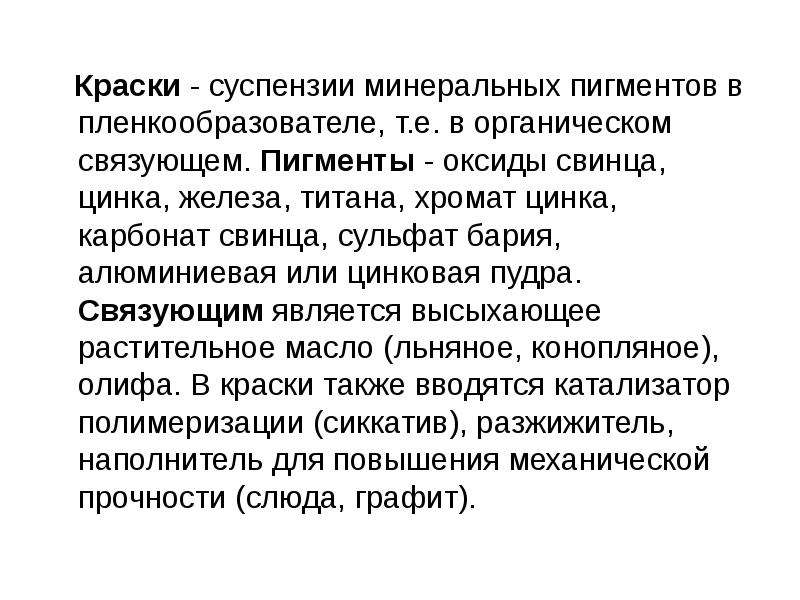

Краски - суспензии минеральных пигментов в пленкообразователе, т.е. в органическом связующем. Пигменты - оксиды свинца, цинка, железа, титана, хромат цинка, карбонат свинца, сульфат бария, алюминиевая или цинковая пудра. Связующим является высыхающее растительное масло (льняное, конопляное), олифа. В краски также вводятся катализатор полимеризации (сиккатив), разжижитель, наполнитель для повышения механической прочности (слюда, графит). Краски - суспензии минеральных пигментов в пленкообразователе, т.е. в органическом связующем. Пигменты - оксиды свинца, цинка, железа, титана, хромат цинка, карбонат свинца, сульфат бария, алюминиевая или цинковая пудра. Связующим является высыхающее растительное масло (льняное, конопляное), олифа. В краски также вводятся катализатор полимеризации (сиккатив), разжижитель, наполнитель для повышения механической прочности (слюда, графит).

Слайд 9

Описание слайда:

Механическая изоляция достигается, если покрытие сплошное, лишено пор, обладает высокой степенью адгезии, не набухает, газо- и влагонепроницаемо, химически стойко. Механическая изоляция достигается, если покрытие сплошное, лишено пор, обладает высокой степенью адгезии, не набухает, газо- и влагонепроницаемо, химически стойко. Беспористые покрытия дает при многослойном нанесении, когда происходит закупорка пор, большинство пигментированных лакокрасочных материалов, при отверждении которых образуется трехмерная структура пленкообразователя. Однослойные покрытия в процессе высыхания образуют поры диаметром 10-2 - 10-4 см и обладают структурной пористостью с диаметром пор 10-5 - 10-7 см.

Слайд 10

Описание слайда:

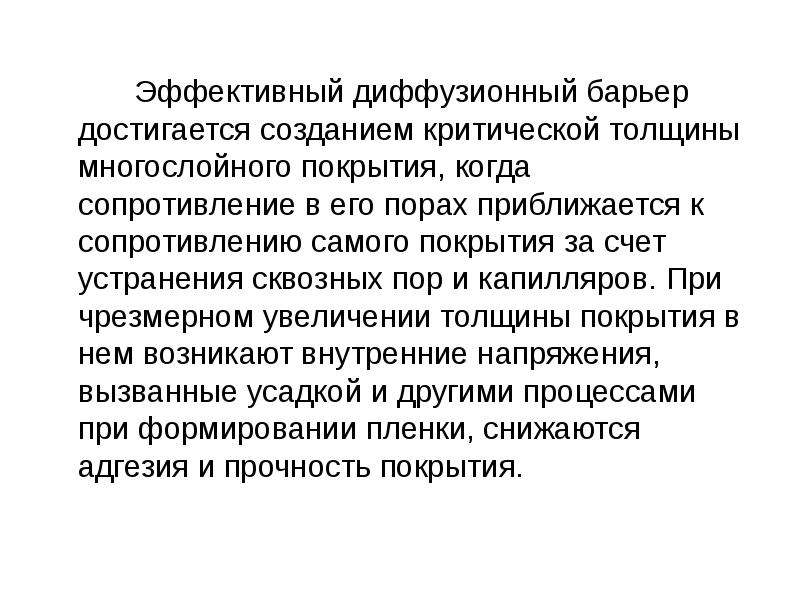

Эффективный диффузионный барьер достигается созданием критической толщины многослойного покрытия, когда сопротивление в его порах приближается к сопротивлению самого покрытия за счет устранения сквозных пор и капилляров. При чрезмерном увеличении толщины покрытия в нем возникают внутренние напряжения, вызванные усадкой и другими процессами при формировании пленки, снижаются адгезия и прочность покрытия. Эффективный диффузионный барьер достигается созданием критической толщины многослойного покрытия, когда сопротивление в его порах приближается к сопротивлению самого покрытия за счет устранения сквозных пор и капилляров. При чрезмерном увеличении толщины покрытия в нем возникают внутренние напряжения, вызванные усадкой и другими процессами при формировании пленки, снижаются адгезия и прочность покрытия.

Слайд 11

Описание слайда:

Защитные свойства зависят от природы пигмента-ингибитора. Свинцовый сурик и хромат цинка являются пассиваторами, цинковая пудра – анодным протектором, алюминиевая пудра - протектором в солевых растворах и кроме того препятствует набуханию. Защитные свойства зависят от природы пигмента-ингибитора. Свинцовый сурик и хромат цинка являются пассиваторами, цинковая пудра – анодным протектором, алюминиевая пудра - протектором в солевых растворах и кроме того препятствует набуханию.

Слайд 12

Описание слайда:

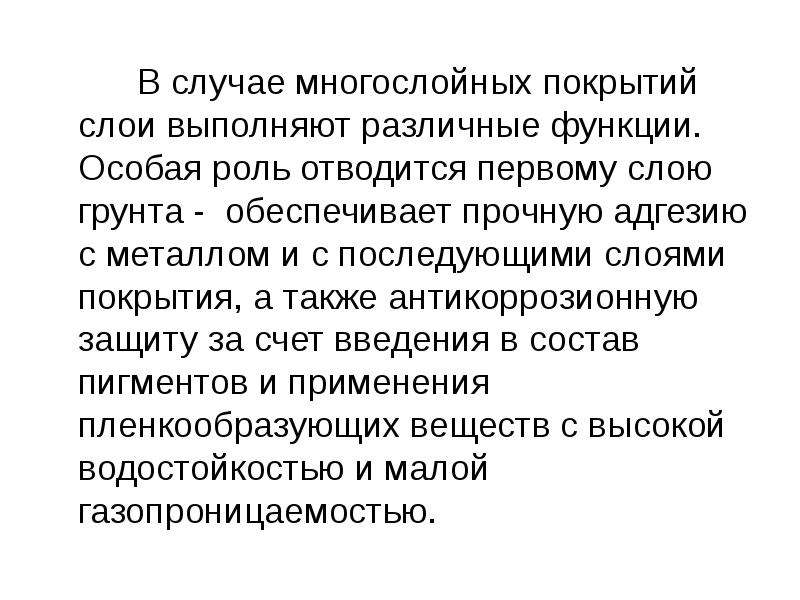

В случае многослойных покрытий слои выполняют различные функции. Особая роль отводится первому слою грунта - обеспечивает прочную адгезию с металлом и с последующими слоями покрытия, а также антикоррозионную защиту за счет введения в состав пигментов и применения пленкообразующих веществ с высокой водостойкостью и малой газопроницаемостью. В случае многослойных покрытий слои выполняют различные функции. Особая роль отводится первому слою грунта - обеспечивает прочную адгезию с металлом и с последующими слоями покрытия, а также антикоррозионную защиту за счет введения в состав пигментов и применения пленкообразующих веществ с высокой водостойкостью и малой газопроницаемостью.

Слайд 13

Описание слайда:

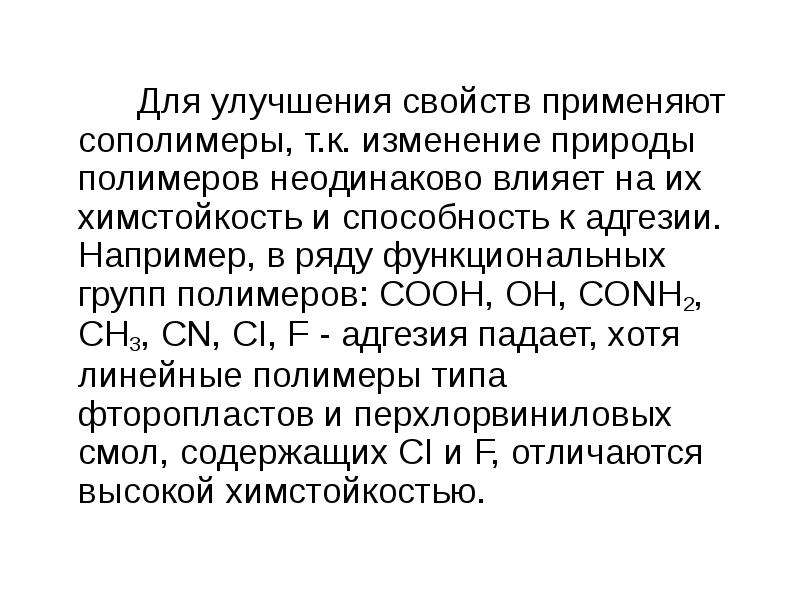

Для улучшения свойств применяют сополимеры, т.к. изменение природы полимеров неодинаково влияет на их химстойкость и способность к адгезии. Например, в ряду функциональных групп полимеров: СОOH, ОН, CONH2, СH3, CN, CI, F - адгезия падает, хотя линейные полимеры типа фторопластов и перхлорвиниловых смол, содержащих CI и F, отличаются высокой химстойкостью. Для улучшения свойств применяют сополимеры, т.к. изменение природы полимеров неодинаково влияет на их химстойкость и способность к адгезии. Например, в ряду функциональных групп полимеров: СОOH, ОН, CONH2, СH3, CN, CI, F - адгезия падает, хотя линейные полимеры типа фторопластов и перхлорвиниловых смол, содержащих CI и F, отличаются высокой химстойкостью.

Слайд 14

Описание слайда:

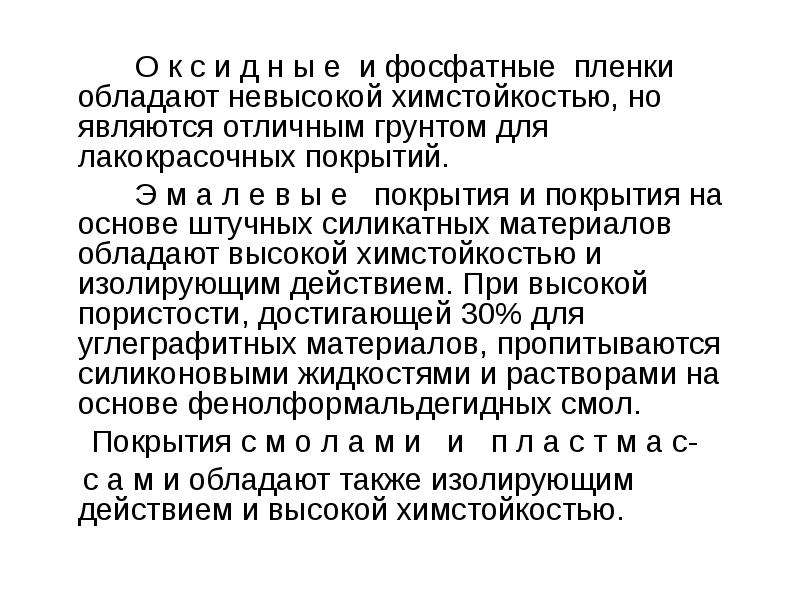

О к с и д н ы е и фосфатные пленки обладают невысокой химстойкостью, но являются отличным грунтом для лакокрасочных покрытий. О к с и д н ы е и фосфатные пленки обладают невысокой химстойкостью, но являются отличным грунтом для лакокрасочных покрытий. Э м а л е в ы е покрытия и покрытия на основе штучных силикатных материалов обладают высокой химстойкостью и изолирующим действием. При высокой пористости, достигающей 30% для углеграфитных материалов, пропитываются силиконовыми жидкостями и растворами на основе фенолформальдегидных смол. Покрытия с м о л а м и и п л а с т м а с- с а м и обладают также изолирующим действием и высокой химстойкостью.

Слайд 15

Описание слайда:

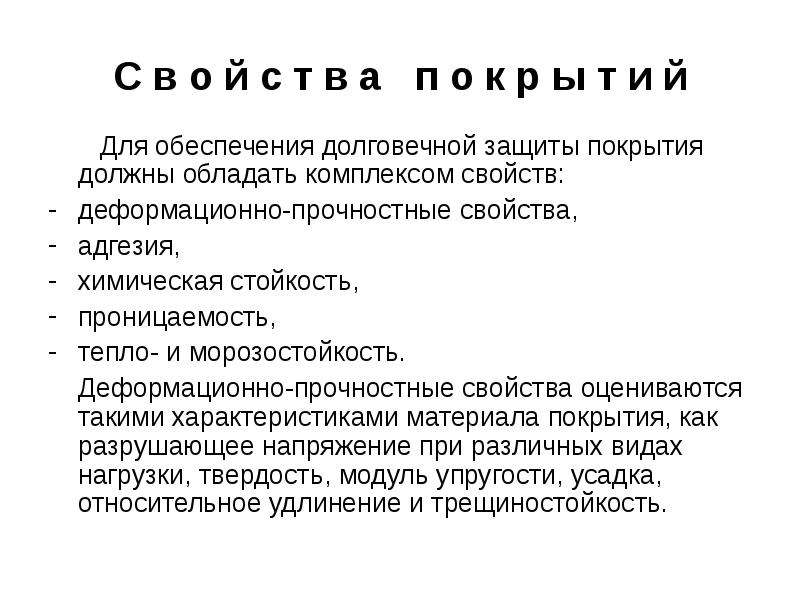

С в о й с т в а п о к р ы т и й Для обеспечения долговечной защиты покрытия должны обладать комплексом свойств: деформационно-прочностные свойства, адгезия, химическая стойкость, проницаемость, тепло- и морозостойкость. Деформационно-прочностные свойства оцениваются такими характеристиками материала покрытия, как разрушающее напряжение при различных видах нагрузки, твердость, модуль упругости, усадка, относительное удлинение и трещиностойкость.
