Слайд 1

Описание слайда:

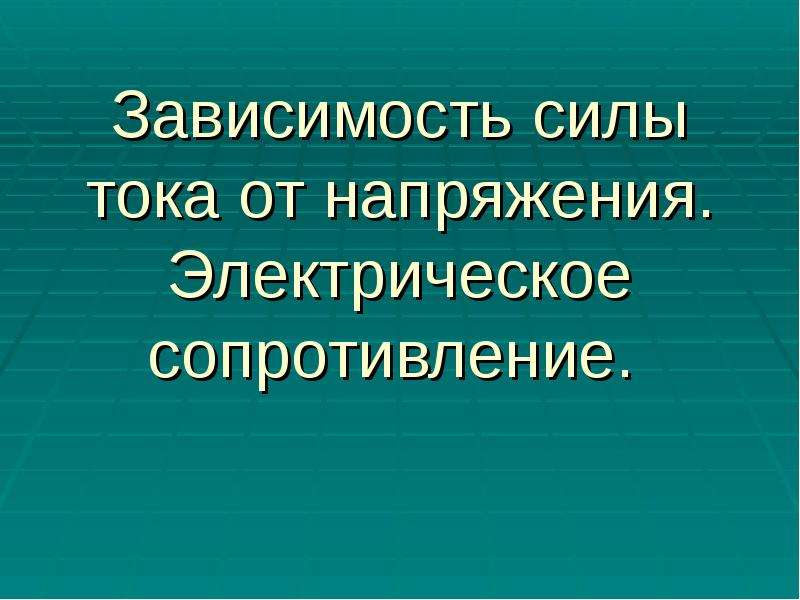

Зависимость силы тока от напряжения. Электрическое сопротивление.

Слайд 2

Описание слайда:

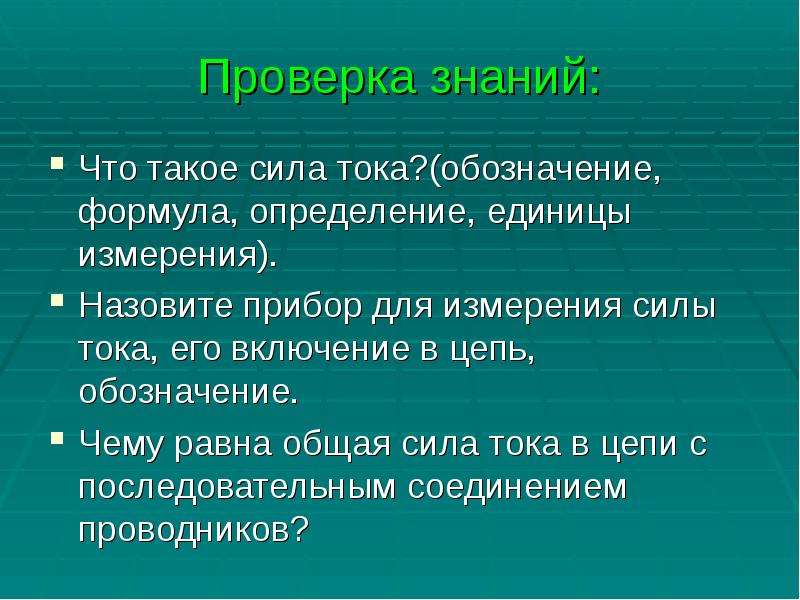

Проверка знаний: Что такое сила тока?(обозначение, формула, определение, единицы измерения). Назовите прибор для измерения силы тока, его включение в цепь, обозначение. Чему равна общая сила тока в цепи с последовательным соединением проводников?

Слайд 3

Описание слайда:

Что такое электрическое напряжение? (обозначение, формула, определение, единицы измерения). Что такое электрическое напряжение? (обозначение, формула, определение, единицы измерения). Назовите прибор для измерения электрического напряжения, его включение в цепь, обозначение. Чему равна общее электрическое напряжение в цепи с последовательным соединением проводников?

Слайд 4

Описание слайда:

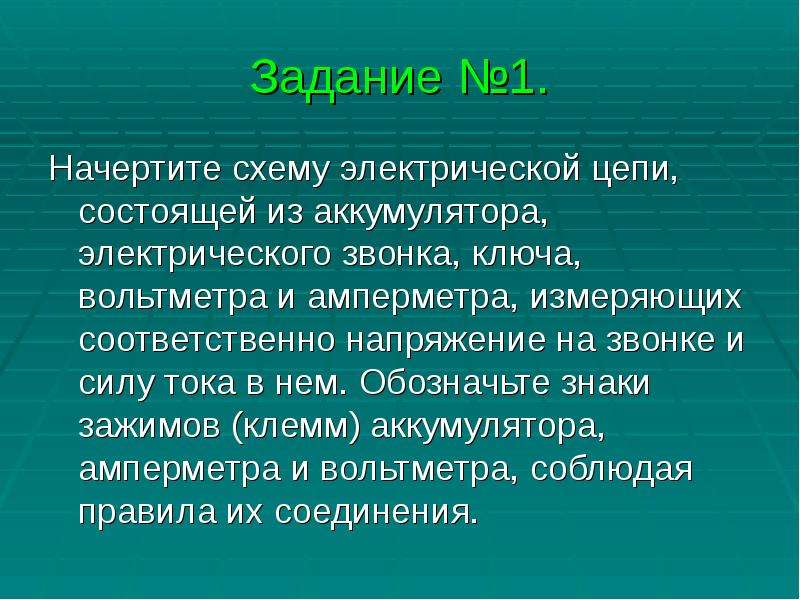

Задание №1. Начертите схему электрической цепи, состоящей из аккумулятора, электрического звонка, ключа, вольтметра и амперметра, измеряющих соответственно напряжение на звонке и силу тока в нем. Обозначьте знаки зажимов (клемм) аккумулятора, амперметра и вольтметра, соблюдая правила их соединения.

Слайд 5

Описание слайда:

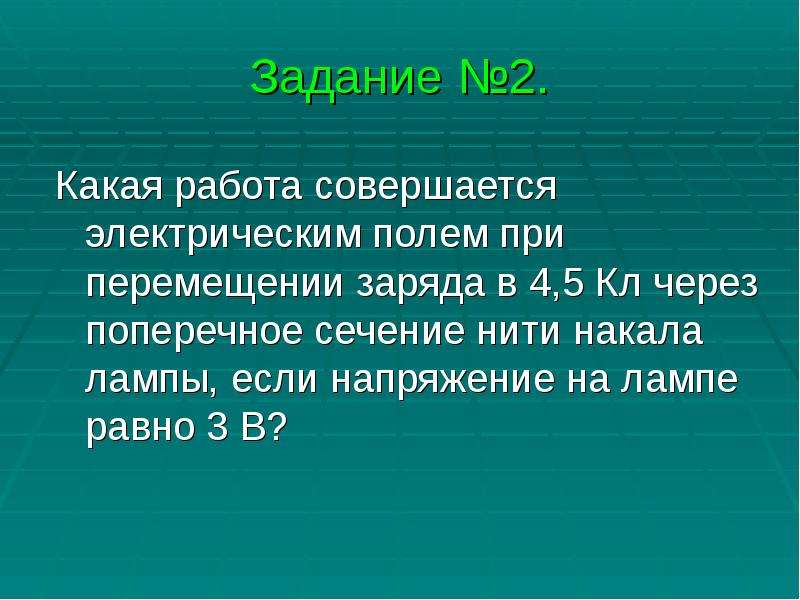

Задание №2. Какая работа совершается электрическим полем при перемещении заряда в 4,5 Кл через поперечное сечение нити накала лампы, если напряжение на лампе равно 3 В?

Слайд 6

Описание слайда:

От чего зависит сила тока? От напряжения. Соберем цепь. Замыкаем цепь и отмечаем показания приборов. U = 2В I = 0,5А Отметим на графике эти показания.

Слайд 7

Описание слайда:

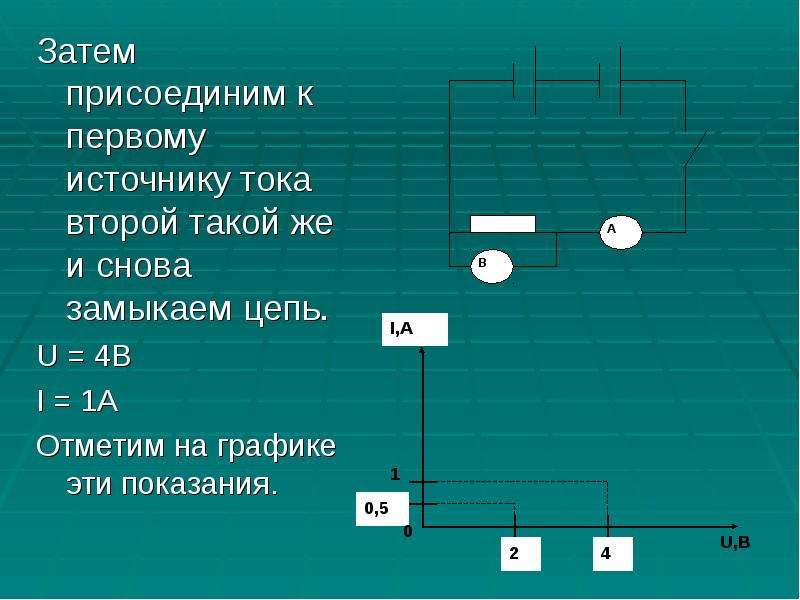

Затем присоединим к первому источнику тока второй такой же и снова замыкаем цепь. Затем присоединим к первому источнику тока второй такой же и снова замыкаем цепь. U = 4В I = 1А Отметим на графике эти показания.

Слайд 8

Описание слайда:

При трех источниках тока напряжение увеличивается втрое, во столько же раз увеличивается сила тока. При трех источниках тока напряжение увеличивается втрое, во столько же раз увеличивается сила тока. U = 6В I = 1,5А Отметим на графике эти показания.

Слайд 9

Описание слайда:

Таким образом, опыт показывает, что во сколько раз увеличивается напряжение, во столько же раз увеличивается сила тока в нем. Таким образом, опыт показывает, что во сколько раз увеличивается напряжение, во столько же раз увеличивается сила тока в нем.

Слайд 10

Описание слайда:

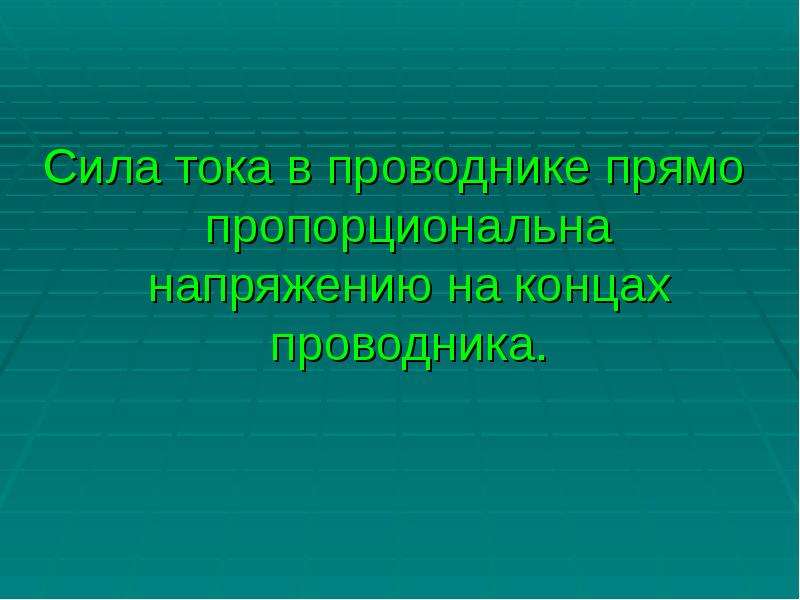

Сила тока в проводнике прямо пропорциональна напряжению на концах проводника. Сила тока в проводнике прямо пропорциональна напряжению на концах проводника.

Слайд 11

Описание слайда:

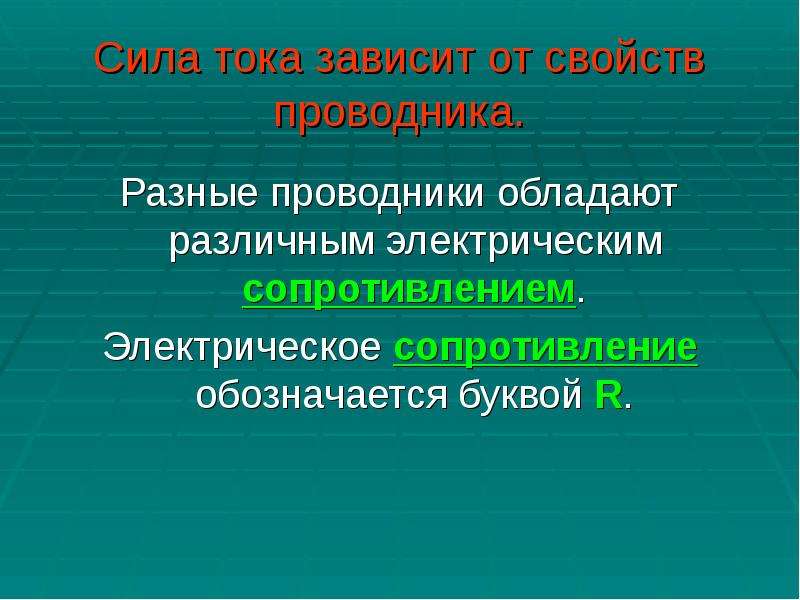

Сила тока зависит от свойств проводника. Разные проводники обладают различным электрическим сопротивлением. Электрическое сопротивление обозначается буквой R.

Слайд 12

Описание слайда:

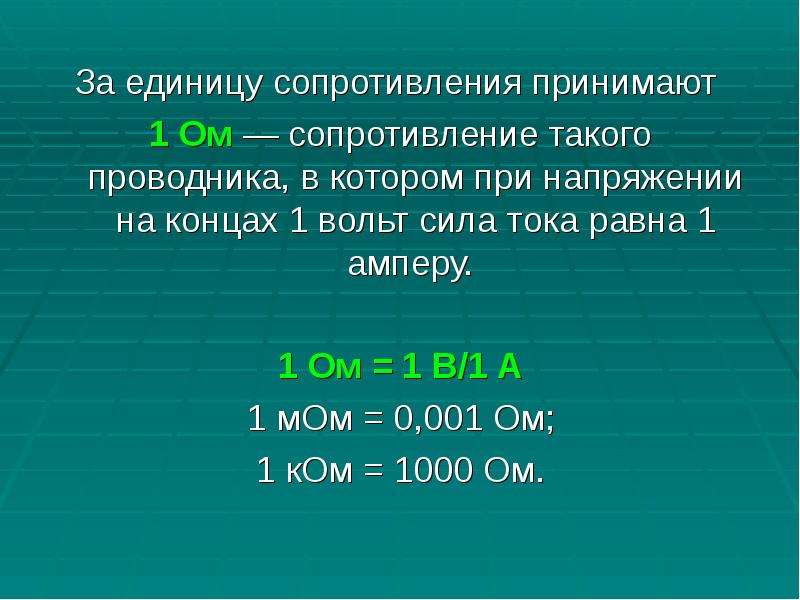

За единицу сопротивления принимают За единицу сопротивления принимают 1 Ом — сопротивление такого проводника, в котором при напряжении на концах 1 вольт сила тока равна 1 амперу. 1 Ом = 1 В/1 А 1 мОм = 0,001 Ом; 1 кОм = 1000 Ом.

Слайд 13

Описание слайда:

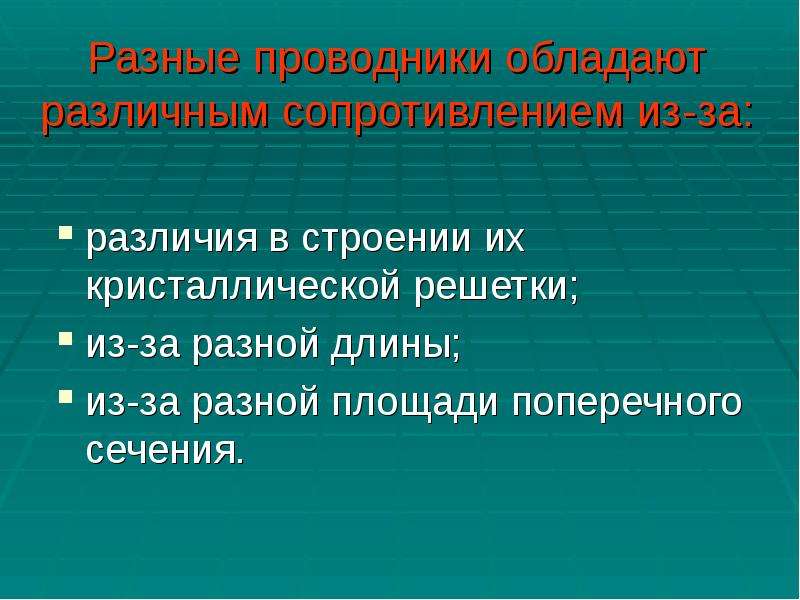

Разные проводники обладают различным сопротивлением из-за: различия в строении их кристаллической решетки; из-за разной длины; из-за разной площади поперечного сечения.
