Слайд 1

Описание слайда:

Жидкостные лазеры В жидкостных лазерах активный элемент – жидкий диэлектрик с различными примесями для создания инверсии населенностей на нужных уровнях.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

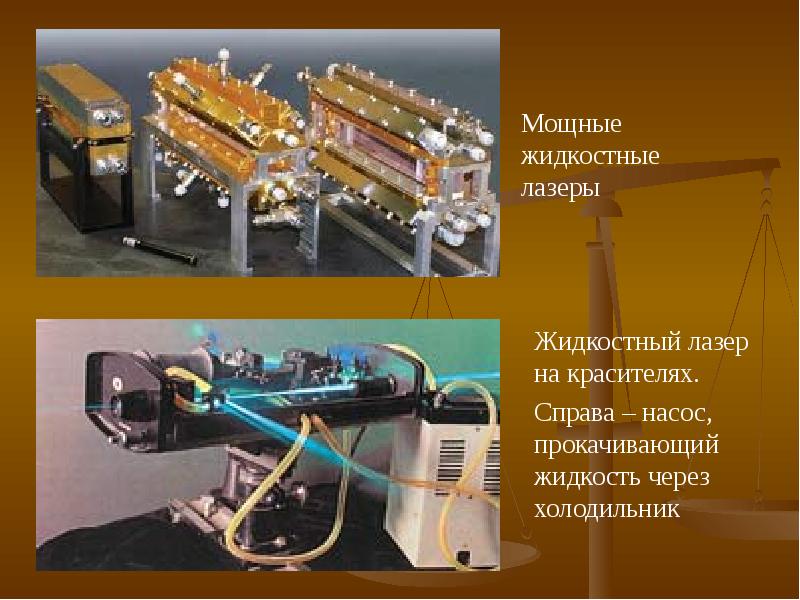

Жидкостный лазер на красителях. Жидкостный лазер на красителях. Справа – насос, прокачивающий жидкость через холодильник

Слайд 4

Описание слайда:

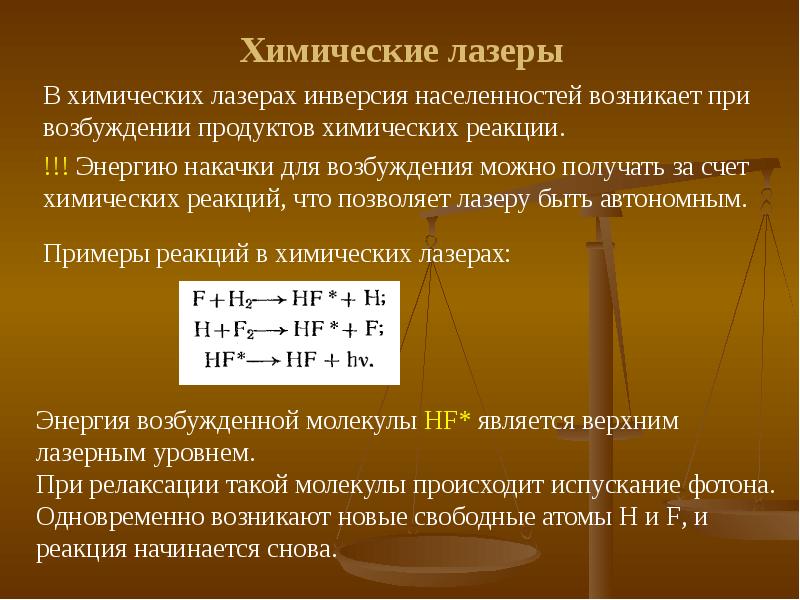

Химические лазеры В химических лазерах инверсия населенностей возникает при возбуждении продуктов химических реакции. !!! Энергию накачки для возбуждения можно получать за счет химических реакций, что позволяет лазеру быть автономным. Примеры реакций в химических лазерах:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

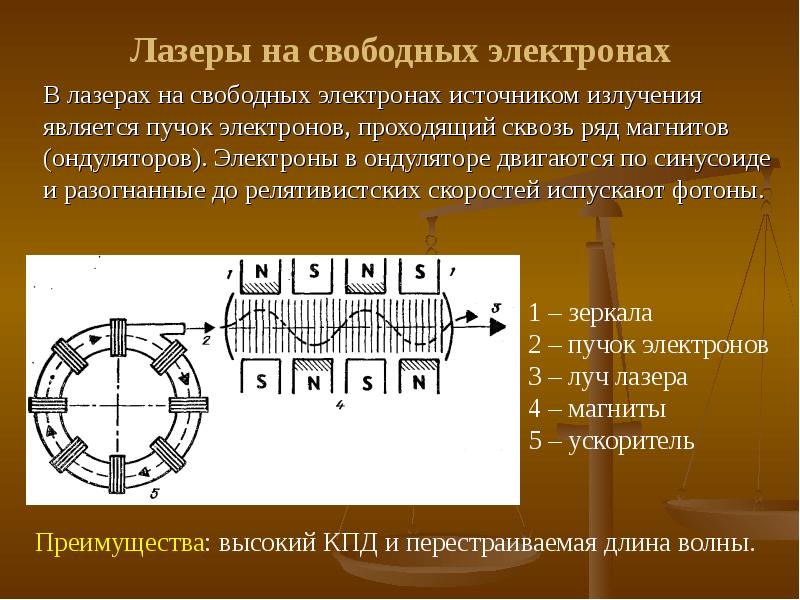

Лазеры на свободных электронах В лазерах на свободных электронах источником излучения является пучок электронов, проходящий сквозь ряд магнитов (ондуляторов). Электроны в ондуляторе двигаются по синусоиде и разогнанные до релятивистских скоростей испускают фотоны.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Полупроводниковые лазеры

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

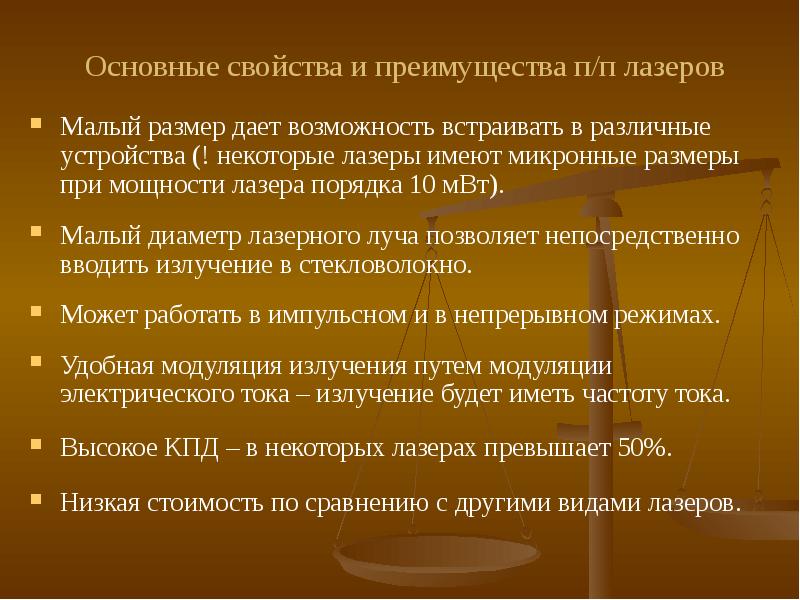

Основные свойства и преимущества п/п лазеров Малый размер дает возможность встраивать в различные устройства (! некоторые лазеры имеют микронные размеры при мощности лазера порядка 10 мВт). Малый диаметр лазерного луча позволяет непосредственно вводить излучение в стекловолокно. Может работать в импульсном и в непрерывном режимах. Удобная модуляция излучения путем модуляции электрического тока – излучение будет иметь частоту тока. Высокое КПД – в некоторых лазерах превышает 50%. Низкая стоимость по сравнению с другими видами лазеров.

Слайд 14

Описание слайда:

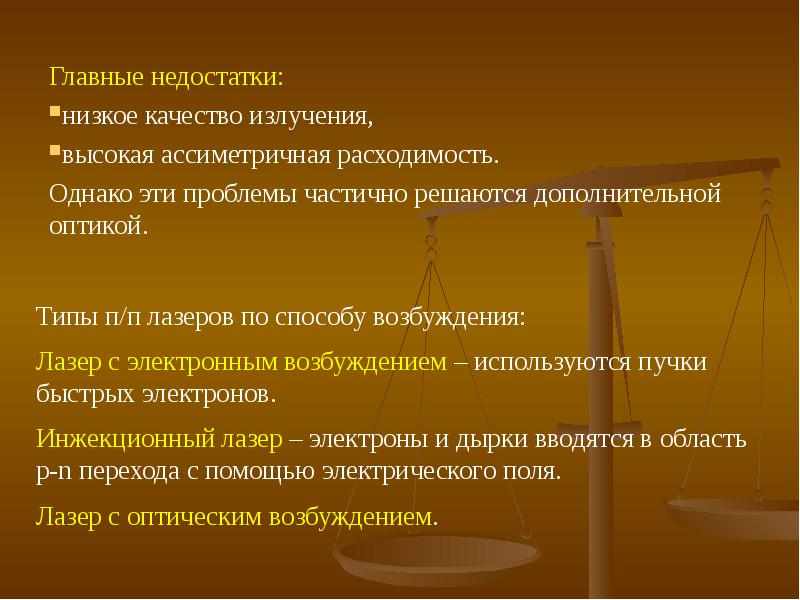

Главные недостатки: Главные недостатки: низкое качество излучения, высокая ассиметричная расходимость. Однако эти проблемы частично решаются дополнительной оптикой.
