Слайд 1

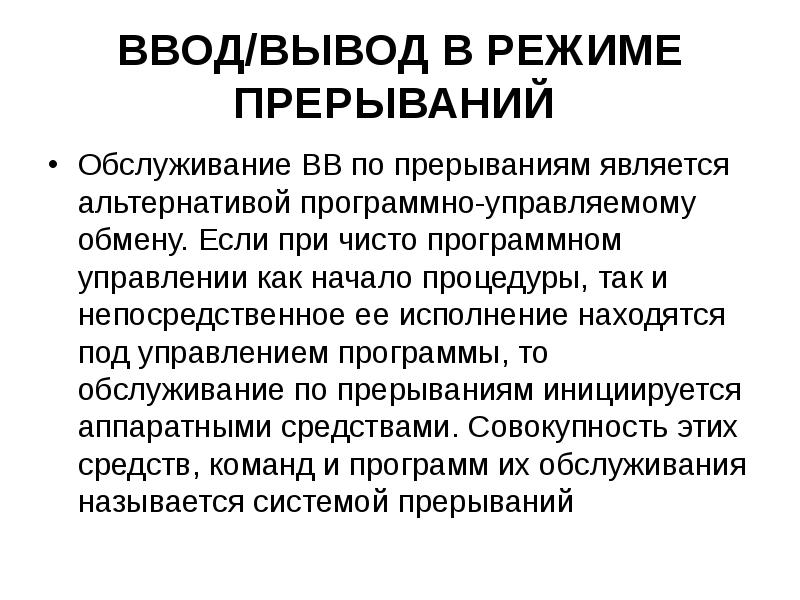

ВВОД/ВЫВОД В РЕЖИМЕ ПРЕРЫВАНИЙ Обслуживание ВВ по прерываниям является альтернативой программно-управляемому обмену. Если при чисто программном...
Описание слайда:
ВВОД/ВЫВОД В РЕЖИМЕ ПРЕРЫВАНИЙ Обслуживание ВВ по прерываниям является альтернативой программно-управляемому обмену. Если при чисто программном управлении как начало процедуры, так и непосредственное ее исполнение находятся под управлением программы, то обслуживание по прерываниям инициируется аппаратными средствами. Совокупность этих средств, команд и программ их обслуживания называется системой прерываний

Слайд 2

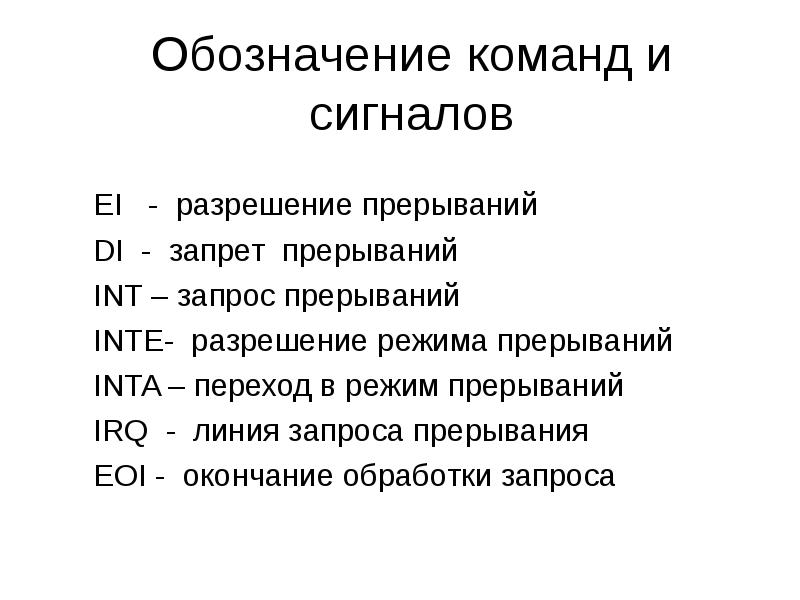

Обозначение команд и сигналов EI - разрешение прерываний DI - запрет прерываний INT – запрос прерываний INTE- разрешение режима прерываний INTA –...
Описание слайда:
Обозначение команд и сигналов EI - разрешение прерываний DI - запрет прерываний INT – запрос прерываний INTE- разрешение режима прерываний INTA – переход в режим прерываний IRQ - линия запроса прерывания EOI - окончание обработки запроса

Слайд 3


Обслуживание ввода-вывода по прерываниям
Описание слайда:
Обслуживание ввода-вывода по прерываниям

Слайд 4


радиальная система прерываний . Типы входов для приема запросов
Описание слайда:
радиальная система прерываний . Типы входов для приема запросов

Слайд 5

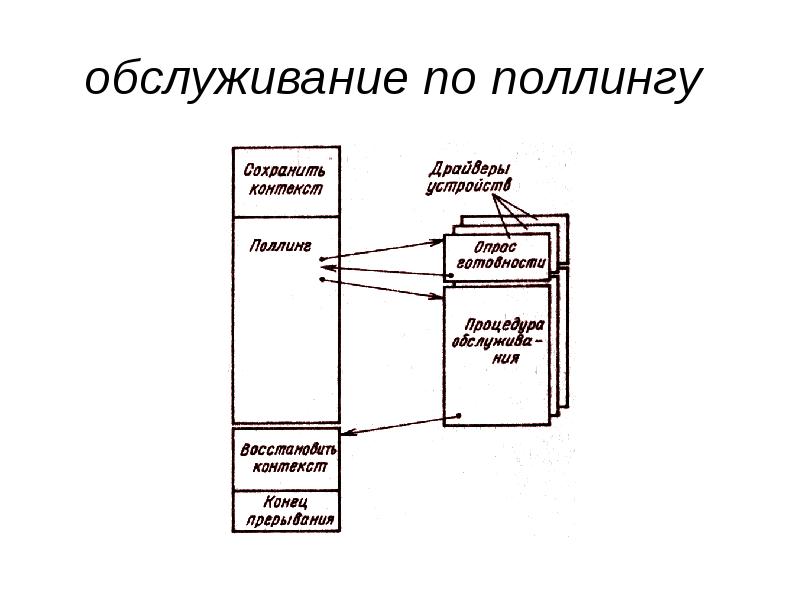

обслуживание по поллингу
Описание слайда:
обслуживание по поллингу

Слайд 6


векторная система прерываний
Описание слайда:
векторная система прерываний

Слайд 7

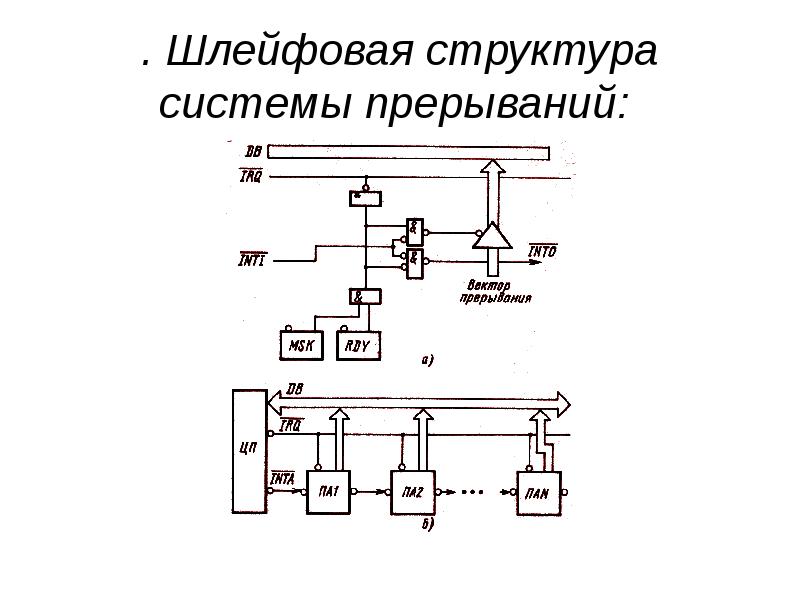

. Шлейфовая структура системы прерываний:
Описание слайда:
. Шлейфовая структура системы прерываний:

Слайд 8


Типы приоритетов Системы фиксированных приоритетов (высший приоритет-0,низший -7). Системы циклических приоритетов . (высший приоритет может быть...
Описание слайда:
Типы приоритетов Системы фиксированных приоритетов (высший приоритет-0,низший -7). Системы циклических приоритетов . (высший приоритет может быть присвоен любому уровню 0 – 7) Системыциклических приоритетов со спец окончанием. Системы маскирования приоритетов.

Слайд 9

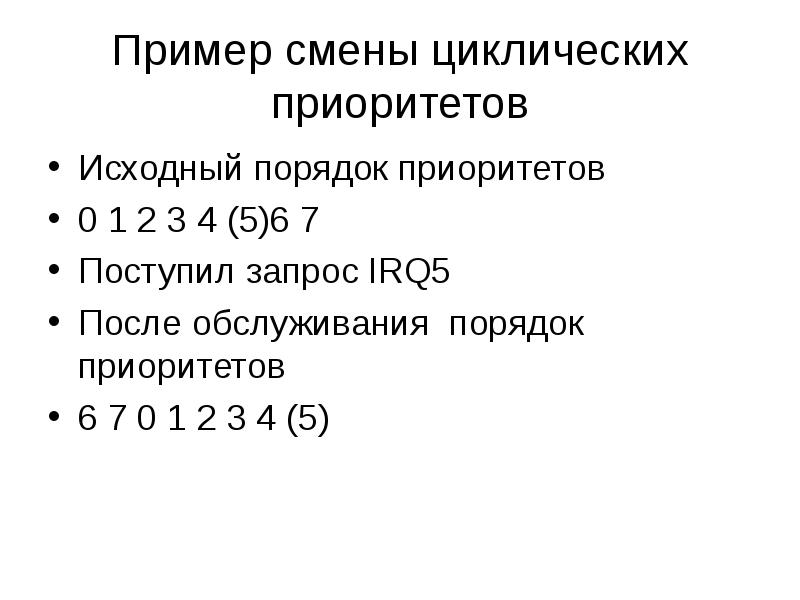

Пример смены циклических приоритетов Исходный порядок приоритетов 0 1 2 3 4 (5)6 7 Поступил запрос IRQ5 После обслуживания порядок приоритетов 6 7 0...
Описание слайда:
Пример смены циклических приоритетов Исходный порядок приоритетов 0 1 2 3 4 (5)6 7 Поступил запрос IRQ5 После обслуживания порядок приоритетов 6 7 0 1 2 3 4 (5)

Слайд 10

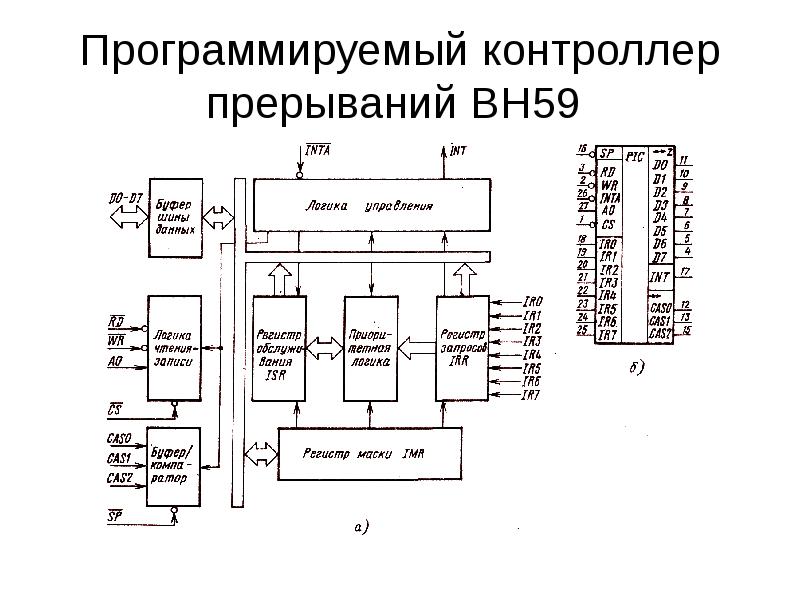

Программируемый контроллер прерываний ВН59
Описание слайда:
Программируемый контроллер прерываний ВН59

Слайд 11

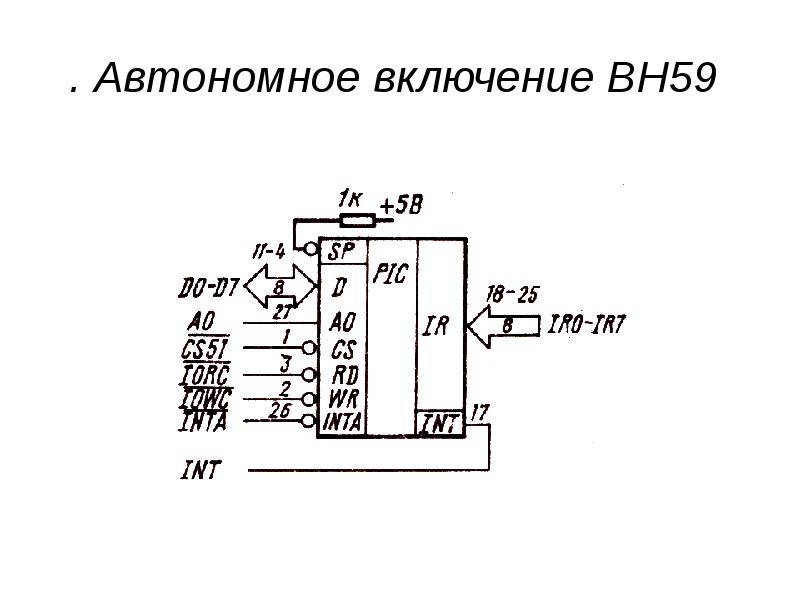

. Автономное включение ВН59
Описание слайда:
. Автономное включение ВН59

Слайд 12


. Каскадное включение ВН59.
Описание слайда:
. Каскадное включение ВН59.

Слайд 13

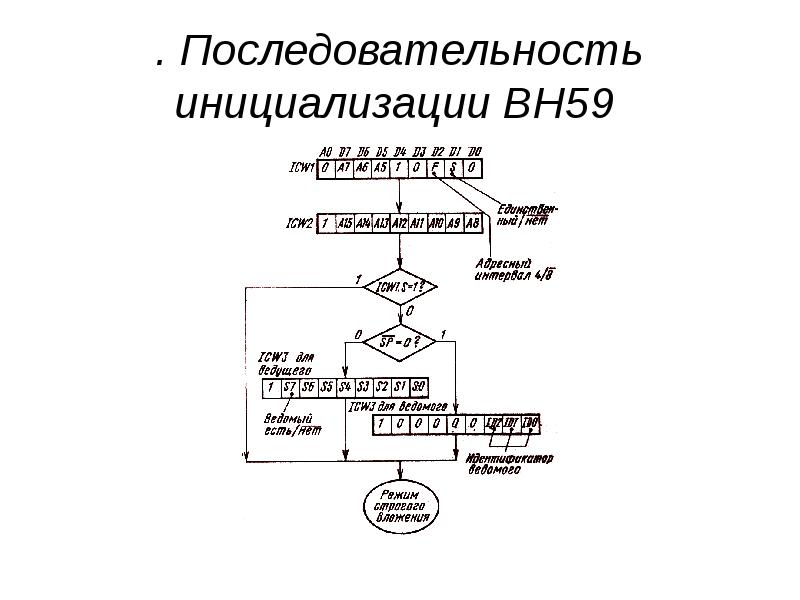

. Последовательность инициализации ВН59
Описание слайда:
. Последовательность инициализации ВН59

Слайд 14


Формат адреса команды CALL
Описание слайда:
Формат адреса команды CALL

Слайд 15

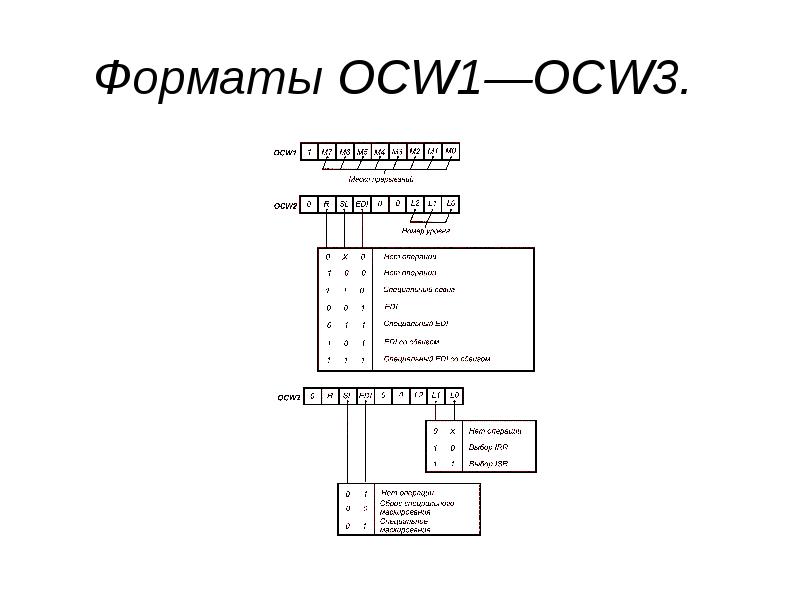

Форматы OCW1—OCW3.
Описание слайда:
Форматы OCW1—OCW3.

Слайд 16

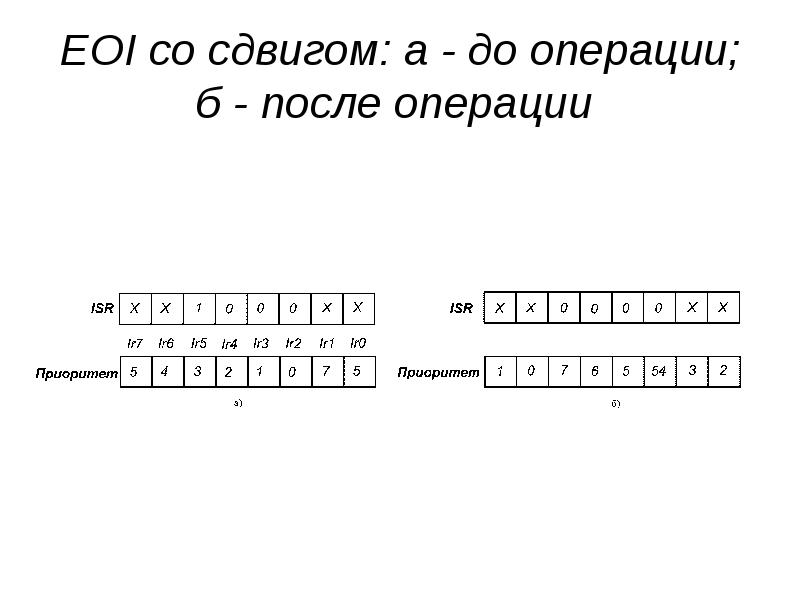

EOI со сдвигом: а - до операции; б - после операции
Описание слайда:
EOI со сдвигом: а - до операции; б - после операции

Слайд 17

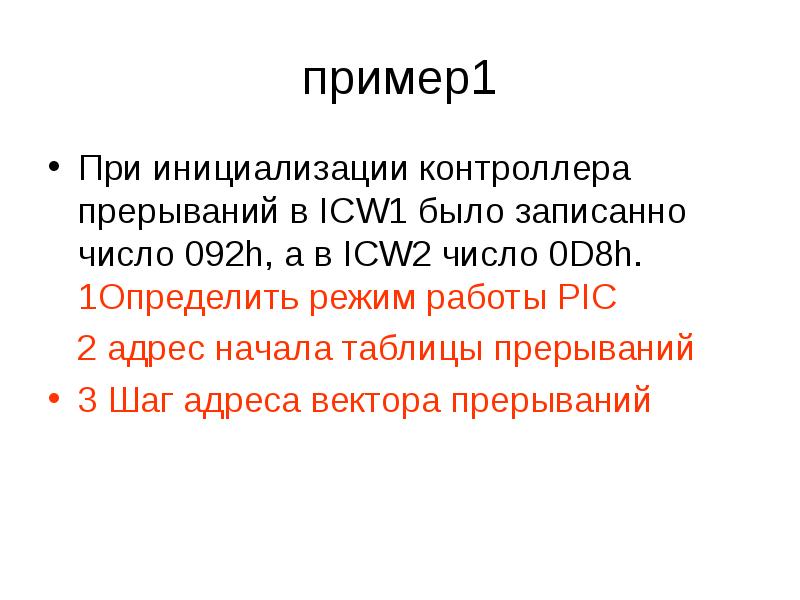

пример1 При инициализации контроллера прерываний в ICW1 было записанно число 092h, а в ICW2 число 0D8h. 1Определить режим работы PIC 2 адрес начала...
Описание слайда:
пример1 При инициализации контроллера прерываний в ICW1 было записанно число 092h, а в ICW2 число 0D8h. 1Определить режим работы PIC 2 адрес начала таблицы прерываний 3 Шаг адреса вектора прерываний

Слайд 18

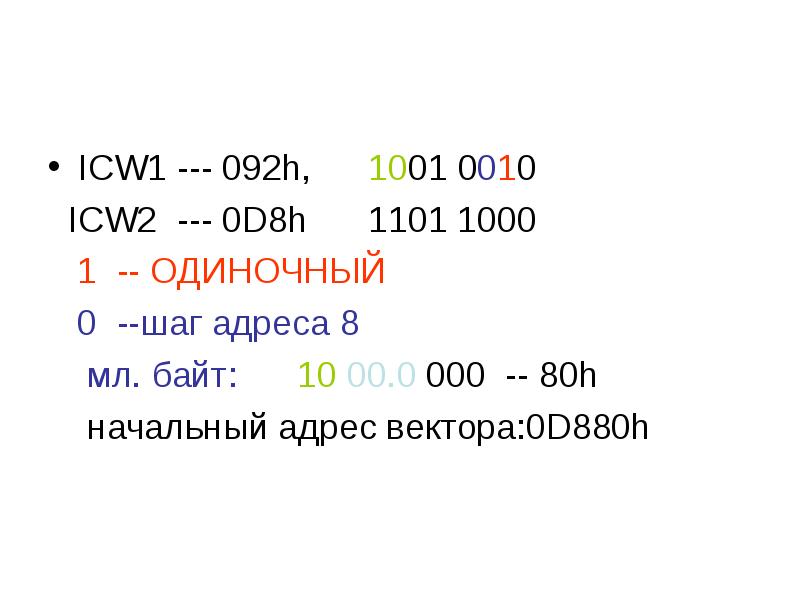

ICW1 --- 092h, 1001 0010 ICW2 --- 0D8h 1101 1000 1 -- ОДИНОЧНЫЙ 0 --шаг адреса 8 мл. байт: 10 00.0 000 -- 80h начальный адрес вектора:0D880h
Описание слайда:
ICW1 --- 092h, 1001 0010 ICW2 --- 0D8h 1101 1000 1 -- ОДИНОЧНЫЙ 0 --шаг адреса 8 мл. байт: 10 00.0 000 -- 80h начальный адрес вектора:0D880h

Слайд 19

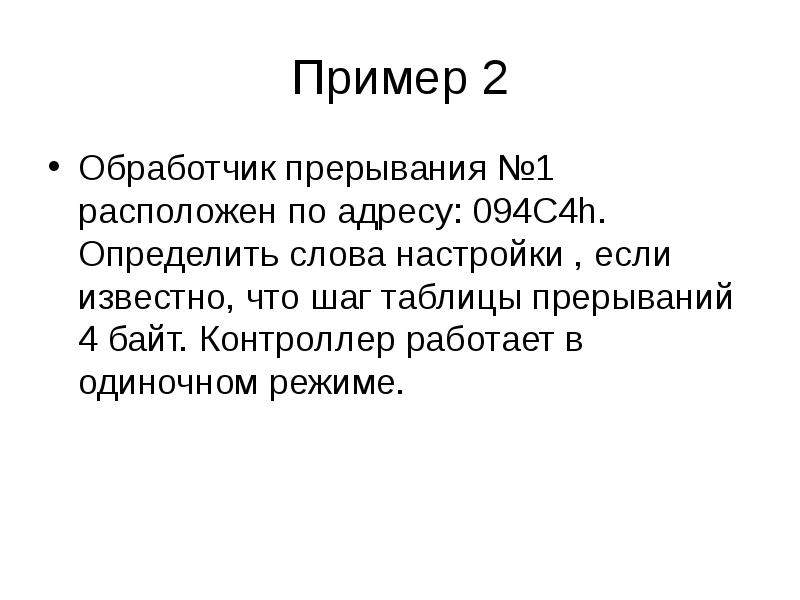

Пример 2 Обработчик прерывания №1 расположен по адресу: 094C4h. Определить слова настройки , если известно, что шаг таблицы прерываний 4 байт....
Описание слайда:
Пример 2 Обработчик прерывания №1 расположен по адресу: 094C4h. Определить слова настройки , если известно, что шаг таблицы прерываний 4 байт. Контроллер работает в одиночном режиме.

Слайд 20

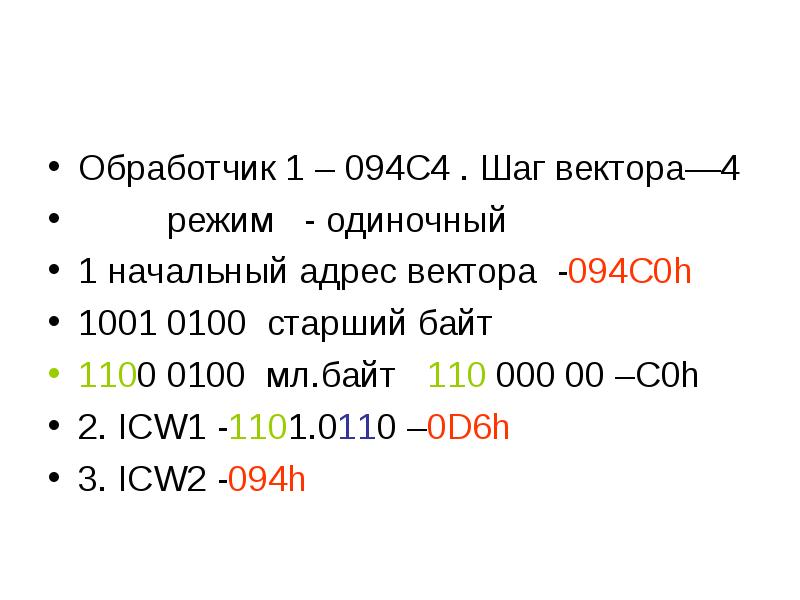

Обработчик 1 – 094С4 . Шаг вектора—4 режим - одиночный 1 начальный адрес вектора -094С0h 1001 0100 старший байт 1100 0100 мл.байт 110 000 00 –С0h 2....
Описание слайда:
Обработчик 1 – 094С4 . Шаг вектора—4 режим - одиночный 1 начальный адрес вектора -094С0h 1001 0100 старший байт 1100 0100 мл.байт 110 000 00 –С0h 2. ICW1 -1101.0110 –0D6h 3. ICW2 -094h
