🗊 Презентация ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ

Категория: Образование
Нажмите для полного просмотра!
ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №1 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №2 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №3 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №4 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №5 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №6 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №7 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №8 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №9 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №10 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №11 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №12 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №13 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №14 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №15 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №16 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №17 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №18 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №19 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №20 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №21 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №22 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №23 ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №24
Скачать
Вы можете ознакомиться и скачать презентацию на тему ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №1
Описание слайда:

Слайд 2


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №2
Описание слайда:

Слайд 3


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №3
Описание слайда:

Слайд 4


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №4
Описание слайда:

Слайд 5


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №5
Описание слайда:

Слайд 6


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №6
Описание слайда:

Слайд 7

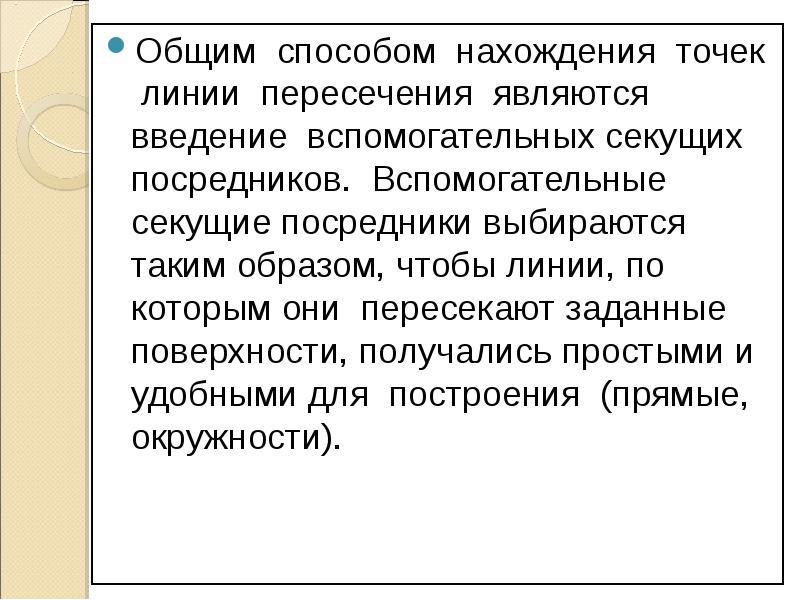

Общим способом нахождения точек линии пересечения являются введение вспомогательных секущих посредников. Вспомогательные секущие посредники...
Описание слайда:
Общим способом нахождения точек линии пересечения являются введение вспомогательных секущих посредников. Вспомогательные секущие посредники выбираются таким образом, чтобы линии, по которым они пересекают заданные поверхности, получались простыми и удобными для построения (прямые, окружности).

Слайд 8

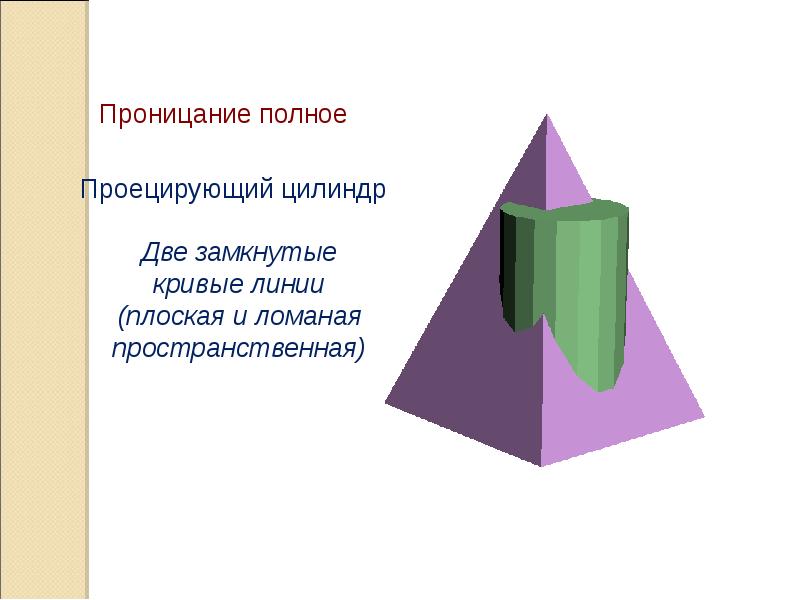

Когда одна или обе пересекающиеся поверхности проецирующие (прямая призма, прямой цилиндр), вводить вспомогательные секущие посредники не требуется,...
Описание слайда:
Когда одна или обе пересекающиеся поверхности проецирующие (прямая призма, прямой цилиндр), вводить вспомогательные секущие посредники не требуется, так как уже имеется одна или две проекции искомой линии пересечения.

Слайд 9

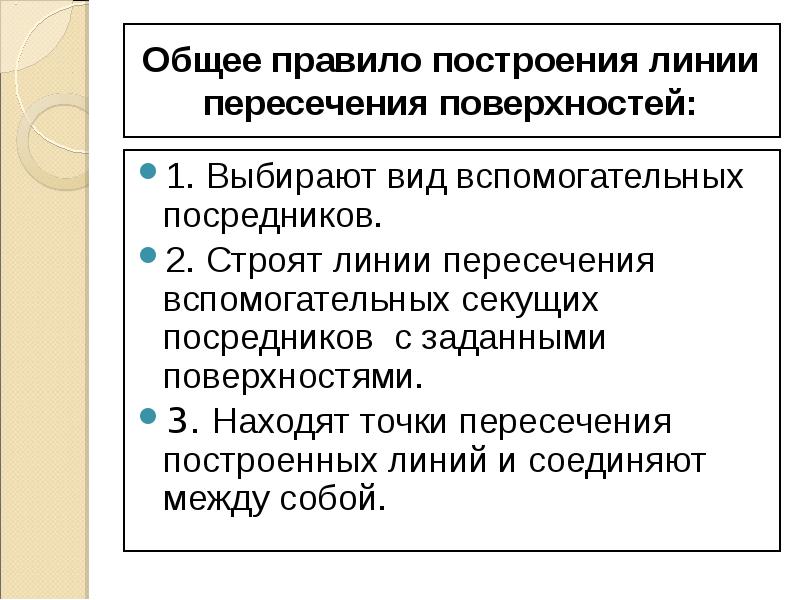

Общее правило построения линии пересечения поверхностей: 1. Выбирают вид вспомогательных посредников. 2. Строят линии пересечения вспомогательных...
Описание слайда:
Общее правило построения линии пересечения поверхностей: 1. Выбирают вид вспомогательных посредников. 2. Строят линии пересечения вспомогательных секущих посредников с заданными поверхностями. 3. Находят точки пересечения построенных линий и соединяют между собой.

Слайд 10

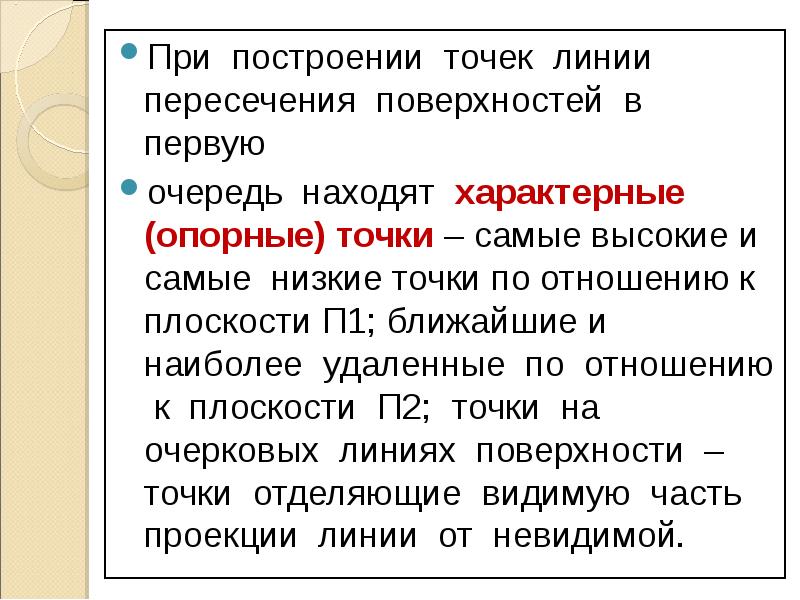

При построении точек линии пересечения поверхностей в первую При построении точек линии пересечения поверхностей в первую очередь находят характерные...
Описание слайда:
При построении точек линии пересечения поверхностей в первую При построении точек линии пересечения поверхностей в первую очередь находят характерные (опорные) точки – самые высокие и самые низкие точки по отношению к плоскости П1; ближайшие и наиболее удаленные по отношению к плоскости П2; точки на очерковых линиях поверхности – точки отделяющие видимую часть проекции линии от невидимой.

Слайд 11


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №11
Описание слайда:

Слайд 12


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №12
Описание слайда:

Слайд 13


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №13
Описание слайда:

Слайд 14


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №14
Описание слайда:

Слайд 15


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №15
Описание слайда:

Слайд 16


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №16
Описание слайда:

Слайд 17


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №17
Описание слайда:

Слайд 18


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №18
Описание слайда:

Слайд 19

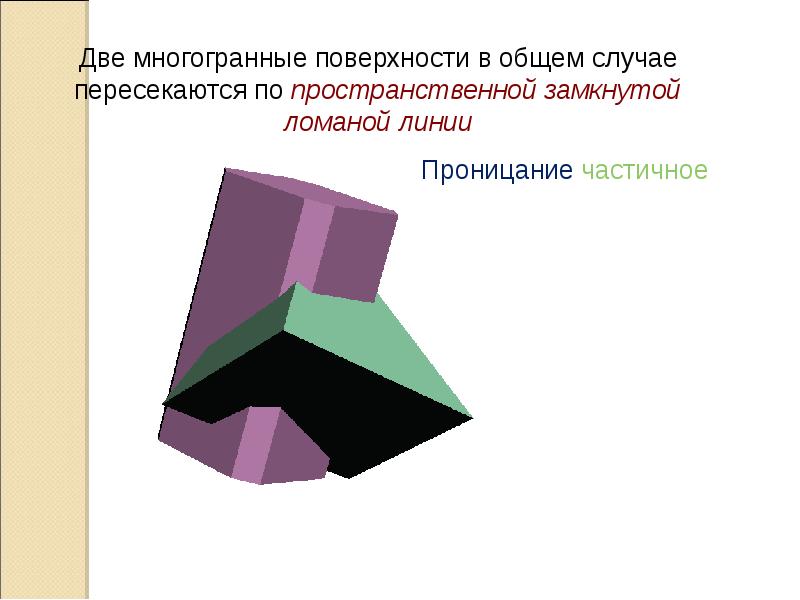

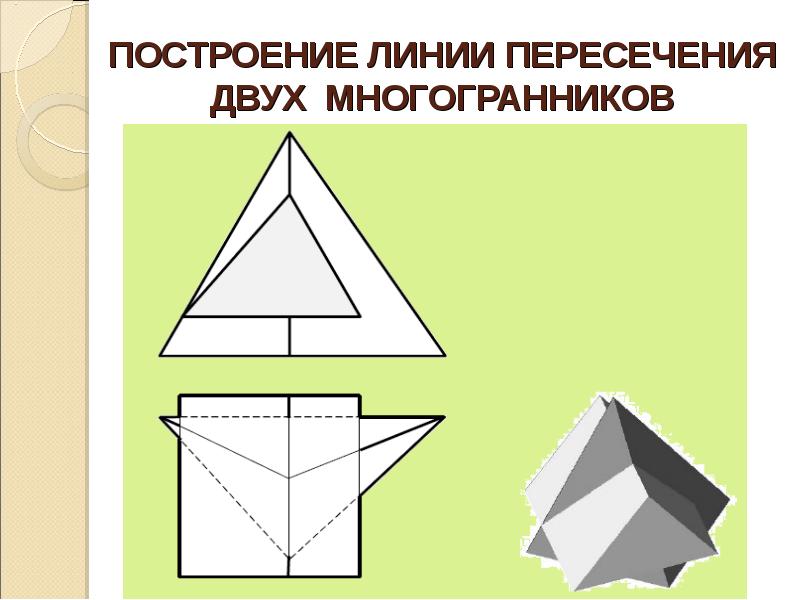

ПОСТРОЕНИЕ ЛИНИИ ПЕРЕСЕЧЕНИЯ ДВУХ МНОГОГРАННИКОВ
Описание слайда:
ПОСТРОЕНИЕ ЛИНИИ ПЕРЕСЕЧЕНИЯ ДВУХ МНОГОГРАННИКОВ

Слайд 20


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №20
Описание слайда:

Слайд 21


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №21
Описание слайда:

Слайд 22


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №22
Описание слайда:

Слайд 23

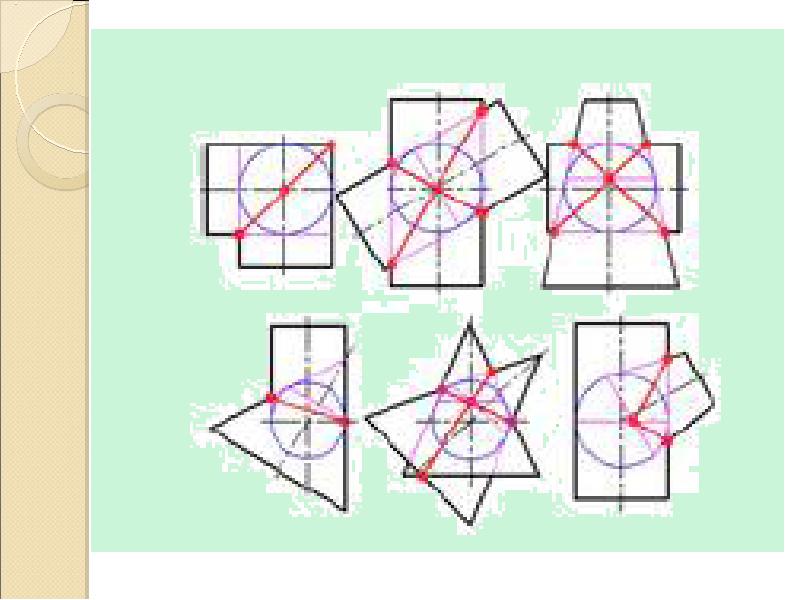

ОСОБЫЕ СЛУЧАИ ПЕРЕСЕЧЕНИЯ ПОВЕРХНОСТЕЙ Если две поверхности второго порядка описаны около третьей поверхности второго порядка (или вписаны в нее), то...
Описание слайда:
ОСОБЫЕ СЛУЧАИ ПЕРЕСЕЧЕНИЯ ПОВЕРХНОСТЕЙ Если две поверхности второго порядка описаны около третьей поверхности второго порядка (или вписаны в нее), то линия их пересечения распадается на две плоские кривые второго порядка.

Слайд 24


ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ, слайд №24
Описание слайда:
