Вы можете ознакомиться и скачать презентацию на тему Поверхности. Доклад-сообщение содержит 85 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

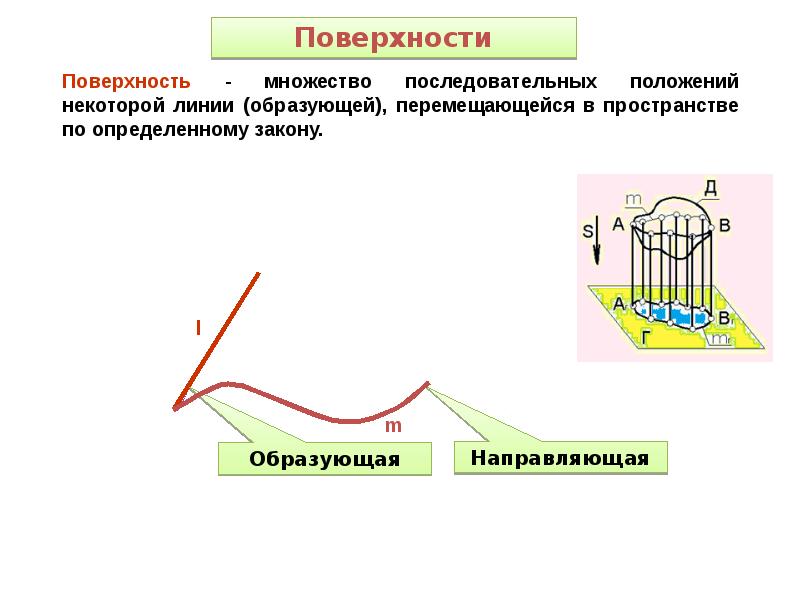

Поверхности, слайд №1
Описание слайда:

Слайд 2


Поверхности, слайд №2
Описание слайда:

Слайд 3


Поверхности, слайд №3
Описание слайда:

Слайд 4


Поверхности, слайд №4
Описание слайда:

Слайд 5


Поверхности, слайд №5
Описание слайда:

Слайд 6


Поверхности, слайд №6
Описание слайда:

Слайд 7

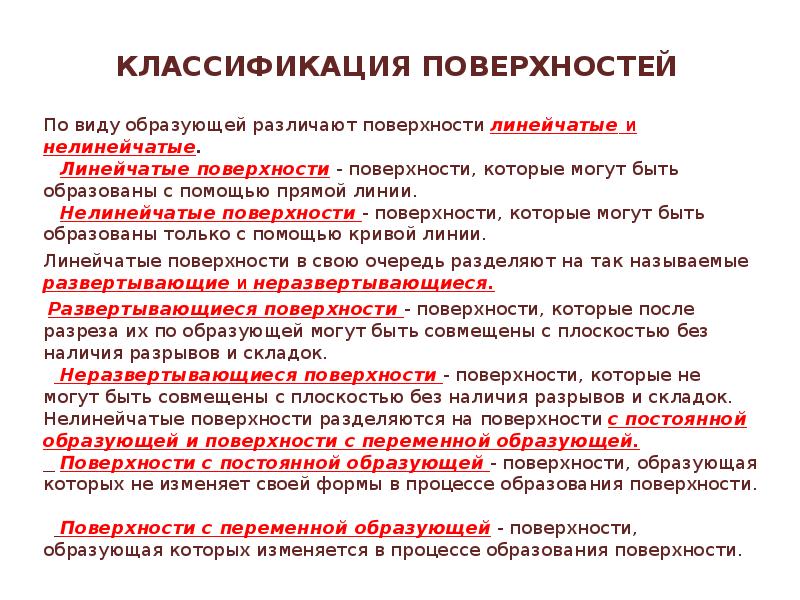

КЛАССИФИКАЦИЯ ПОВЕРХНОСТЕЙ По виду образующей различают поверхности линейчатые и нелинейчатые. Линейчатые поверхности - поверхности, которые могут...
Описание слайда:
КЛАССИФИКАЦИЯ ПОВЕРХНОСТЕЙ По виду образующей различают поверхности линейчатые и нелинейчатые. Линейчатые поверхности - поверхности, которые могут быть образованы с помощью прямой линии. Нелинейчатые поверхности - поверхности, которые могут быть образованы только с помощью кривой линии. Линейчатые поверхности в свою очередь разделяют на так называемые развертывающие и неразвертывающиеся. Развертывающиеся поверхности - поверхности, которые после разреза их по образующей могут быть совмещены с плоскостью без наличия разрывов и складок. Неразвертывающиеся поверхности - поверхности, которые не могут быть совмещены с плоскостью без наличия разрывов и складок. Нелинейчатые поверхности разделяются на поверхности с постоянной образующей и поверхности с переменной образующей. Поверхности с постоянной образующей - поверхности, образующая которых не изменяет своей формы в процессе образования поверхности. Поверхности с переменной образующей - поверхности, образующая которых изменяется в процессе образования поверхности.

Слайд 8

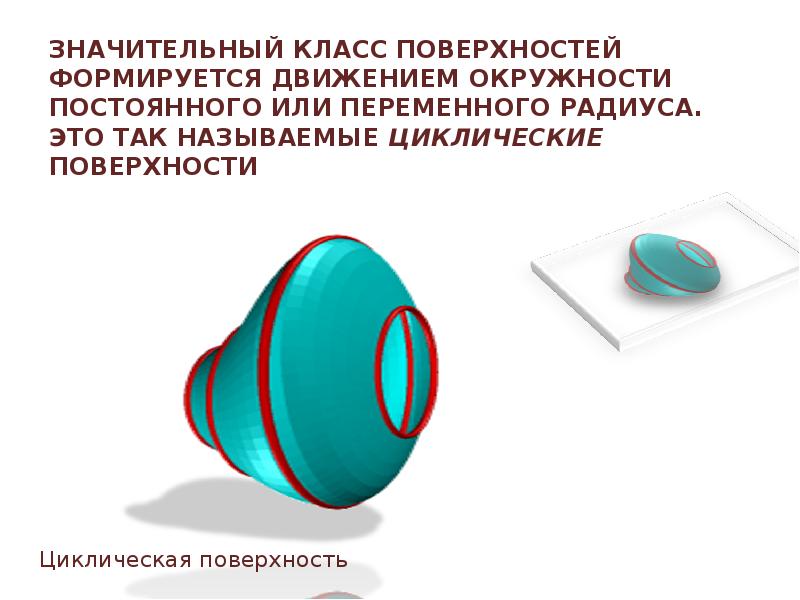

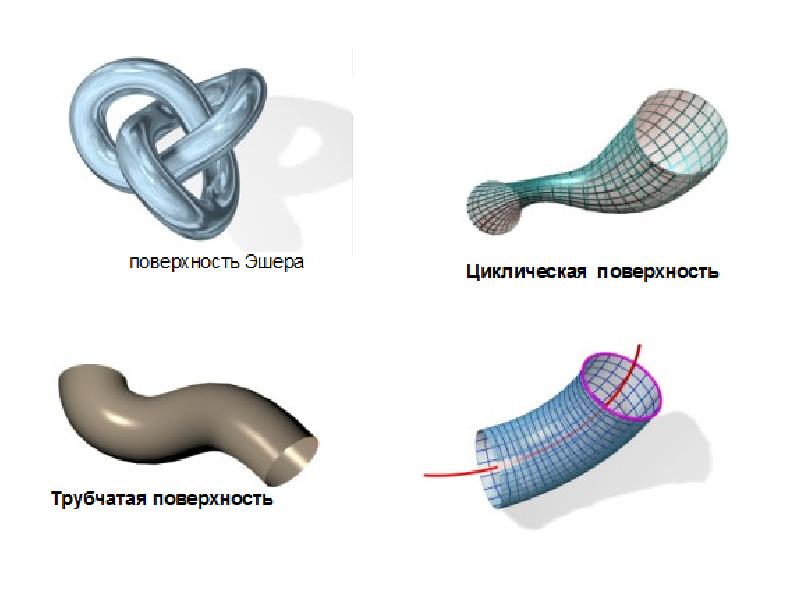

ЗНАЧИТЕЛЬНЫЙ КЛАСС ПОВЕРХНОСТЕЙ ФОРМИРУЕТСЯ ДВИЖЕНИЕМ ОКРУЖНОСТИ ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО РАДИУСА. ЭТО ТАК НАЗЫВАЕМЫЕ ЦИКЛИЧЕСКИЕ ПОВЕРХНОСТИ...
Описание слайда:
ЗНАЧИТЕЛЬНЫЙ КЛАСС ПОВЕРХНОСТЕЙ ФОРМИРУЕТСЯ ДВИЖЕНИЕМ ОКРУЖНОСТИ ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО РАДИУСА. ЭТО ТАК НАЗЫВАЕМЫЕ ЦИКЛИЧЕСКИЕ ПОВЕРХНОСТИ Циклическая поверхность

Слайд 9

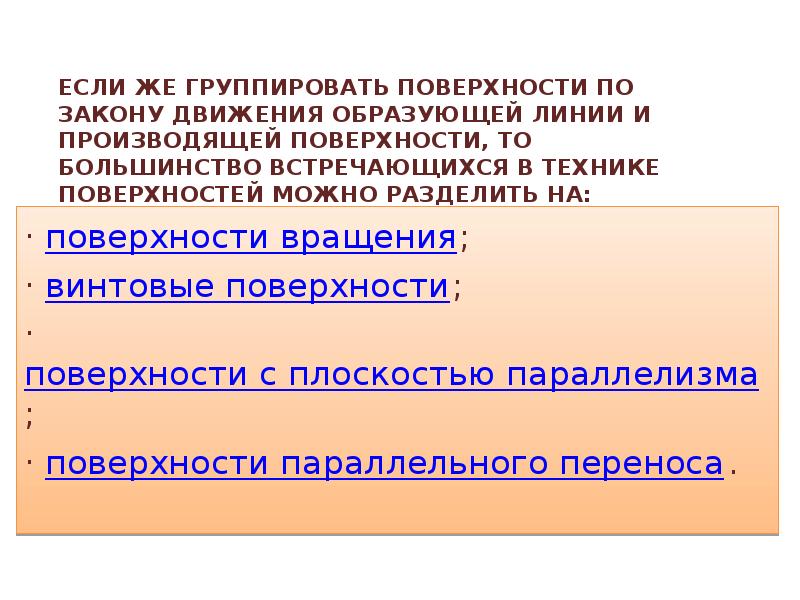

ЕСЛИ ЖЕ ГРУППИРОВАТЬ ПОВЕРХНОСТИ ПО ЗАКОНУ ДВИЖЕНИЯ ОБРАЗУЮЩЕЙ ЛИНИИ И ПРОИЗВОДЯЩЕЙ ПОВЕРХНОСТИ, ТО БОЛЬШИНСТВО ВСТРЕЧАЮЩИХСЯ В ТЕХНИКЕ ПОВЕРХНОСТЕЙ...
Описание слайда:
ЕСЛИ ЖЕ ГРУППИРОВАТЬ ПОВЕРХНОСТИ ПО ЗАКОНУ ДВИЖЕНИЯ ОБРАЗУЮЩЕЙ ЛИНИИ И ПРОИЗВОДЯЩЕЙ ПОВЕРХНОСТИ, ТО БОЛЬШИНСТВО ВСТРЕЧАЮЩИХСЯ В ТЕХНИКЕ ПОВЕРХНОСТЕЙ МОЖНО РАЗДЕЛИТЬ НА: · поверхности вращения; · винтовые поверхности; · поверхности с плоскостью параллелизма; · поверхности параллельного переноса.

Слайд 10

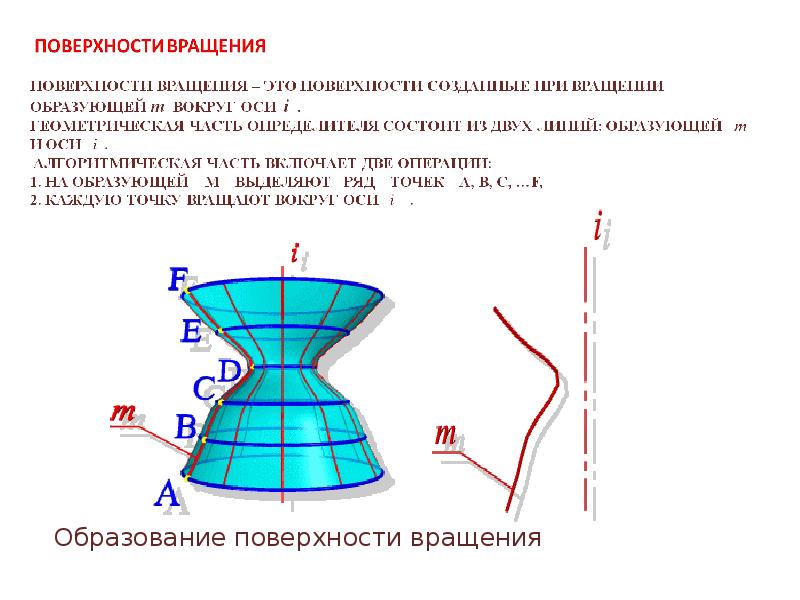

Образование поверхности вращения Образование поверхности вращения
Описание слайда:
Образование поверхности вращения Образование поверхности вращения

Слайд 11

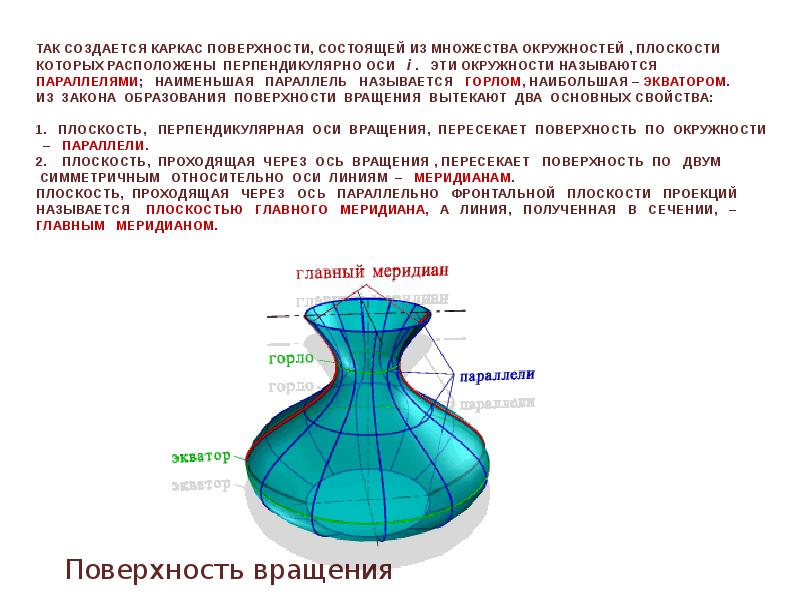

ТАК СОЗДАЕТСЯ КАРКАС ПОВЕРХНОСТИ, СОСТОЯЩЕЙ ИЗ МНОЖЕСТВА ОКРУЖНОСТЕЙ , ПЛОСКОСТИ КОТОРЫХ РАСПОЛОЖЕНЫ ПЕРПЕНДИКУЛЯРНО ОСИ i . ЭТИ ОКРУЖНОСТИ...
Описание слайда:
ТАК СОЗДАЕТСЯ КАРКАС ПОВЕРХНОСТИ, СОСТОЯЩЕЙ ИЗ МНОЖЕСТВА ОКРУЖНОСТЕЙ , ПЛОСКОСТИ КОТОРЫХ РАСПОЛОЖЕНЫ ПЕРПЕНДИКУЛЯРНО ОСИ i . ЭТИ ОКРУЖНОСТИ НАЗЫВАЮТСЯ ПАРАЛЛЕЛЯМИ; НАИМЕНЬШАЯ ПАРАЛЛЕЛЬ НАЗЫВАЕТСЯ ГОРЛОМ, НАИБОЛЬШАЯ – ЭКВАТОРОМ. ИЗ ЗАКОНА ОБРАЗОВАНИЯ ПОВЕРХНОСТИ ВРАЩЕНИЯ ВЫТЕКАЮТ ДВА ОСНОВНЫХ СВОЙСТВА: 1. ПЛОСКОСТЬ, ПЕРПЕНДИКУЛЯРНАЯ ОСИ ВРАЩЕНИЯ, ПЕРЕСЕКАЕТ ПОВЕРХНОСТЬ ПО ОКРУЖНОСТИ – ПАРАЛЛЕЛИ. 2. ПЛОСКОСТЬ, ПРОХОДЯЩАЯ ЧЕРЕЗ ОСЬ ВРАЩЕНИЯ , ПЕРЕСЕКАЕТ ПОВЕРХНОСТЬ ПО ДВУМ СИММЕТРИЧНЫМ ОТНОСИТЕЛЬНО ОСИ ЛИНИЯМ – МЕРИДИАНАМ. ПЛОСКОСТЬ, ПРОХОДЯЩАЯ ЧЕРЕЗ ОСЬ ПАРАЛЛЕЛЬНО ФРОНТАЛЬНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ НАЗЫВАЕТСЯ ПЛОСКОСТЬЮ ГЛАВНОГО МЕРИДИАНА, А ЛИНИЯ, ПОЛУЧЕННАЯ В СЕЧЕНИИ, – ГЛАВНЫМ МЕРИДИАНОМ. Поверхность вращения

Слайд 12

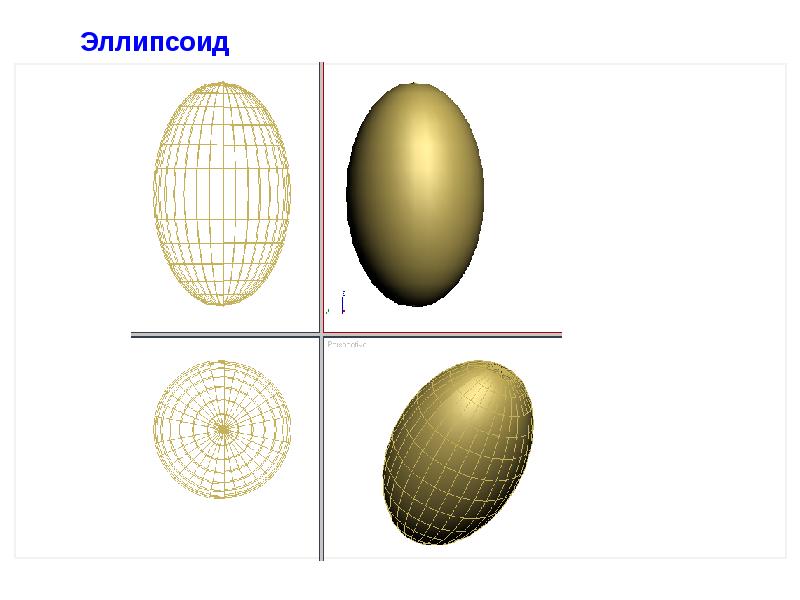

СФЕРА – ОБРАЗУЕТСЯ ВРАЩЕНИЕМ ОКРУЖНОСТИ ВОКРУГ ЕЁ ДИАМЕТРА . ПРИ СЖАТИИ ИЛИ РАСТЯЖЕНИИ СФЕРЫ ОНА ПРЕОБРАЗУЕТСЯ В ЭЛЛИПСОИДЫ, КОТОРЫЕ МОГУТ БЫТЬ...
Описание слайда:
СФЕРА – ОБРАЗУЕТСЯ ВРАЩЕНИЕМ ОКРУЖНОСТИ ВОКРУГ ЕЁ ДИАМЕТРА . ПРИ СЖАТИИ ИЛИ РАСТЯЖЕНИИ СФЕРЫ ОНА ПРЕОБРАЗУЕТСЯ В ЭЛЛИПСОИДЫ, КОТОРЫЕ МОГУТ БЫТЬ ПОЛУЧЕНЫ ВРАЩЕНИЕМ ЭЛЛИПСА ВОКРУГ ОДНОЙ ИЗ ОСЕЙ: ЕСЛИ ВРАЩЕНИЕ ВОКРУГ МАЛОЙ ОСИ, ТО ЭЛЛИПСОИД НАЗЫВАЕТСЯ СЖАТЫМ ИЛИ СФЕРОИДОМ, ЕСЛИ ВОКРУГ БОЛЬШОЙ – ВЫТЯНУТЫМ. Образование Сферы Образование сфероида

Слайд 13

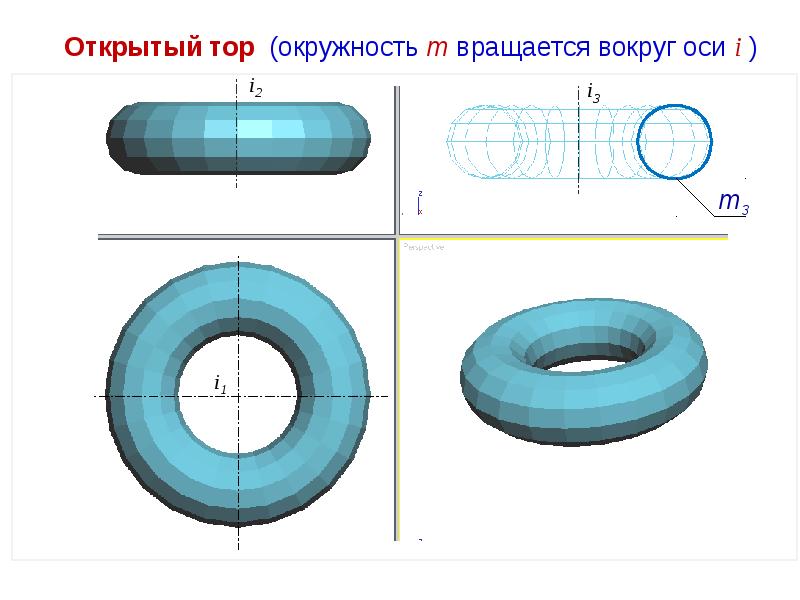

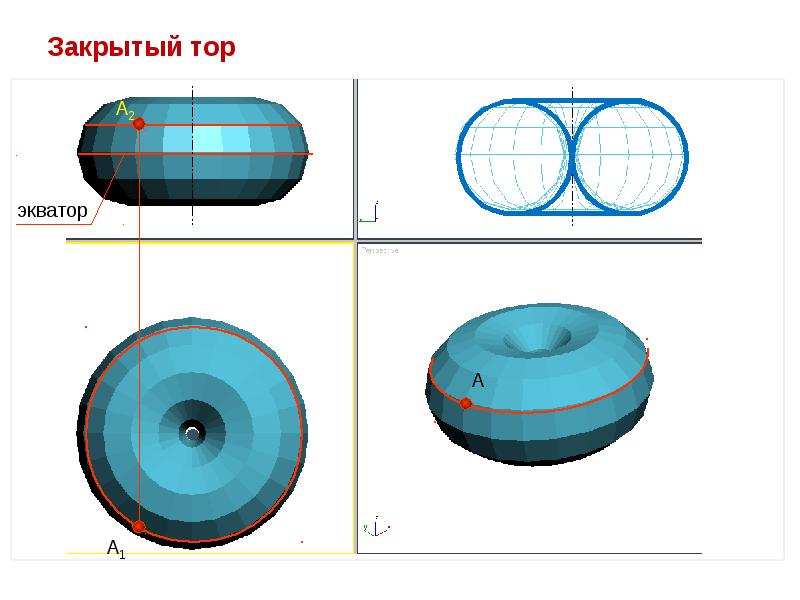

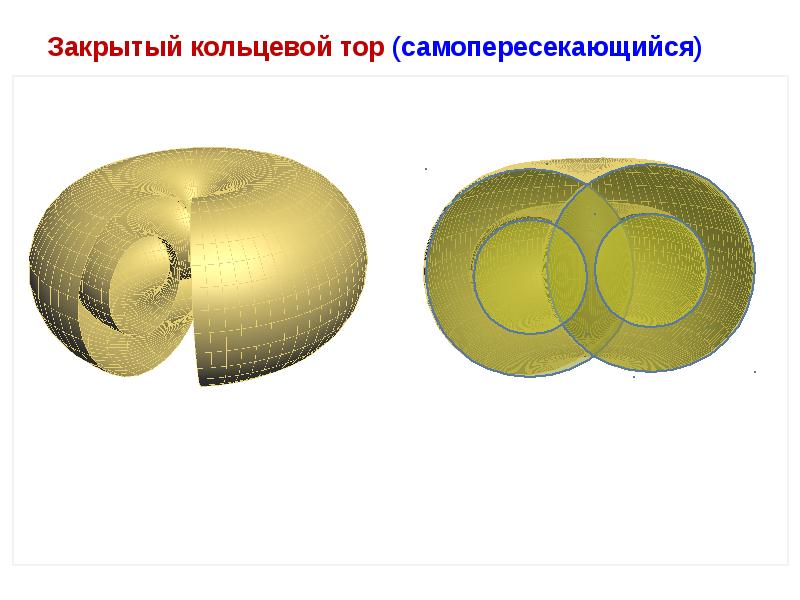

ТОР – ОБРАЗУЕТСЯ ПРИ ВРАЩЕНИИ ОКРУЖНОСТИ ВОКРУГ ОСИ, НЕ ПРОХОДЯЩЕЙ ЧЕРЕЗ ЦЕНТР ОКРУЖНОСТИ . Рисунок вытянутого Рисунок Тор эллипсоида
Описание слайда:
ТОР – ОБРАЗУЕТСЯ ПРИ ВРАЩЕНИИ ОКРУЖНОСТИ ВОКРУГ ОСИ, НЕ ПРОХОДЯЩЕЙ ЧЕРЕЗ ЦЕНТР ОКРУЖНОСТИ . Рисунок вытянутого Рисунок Тор эллипсоида

Слайд 14

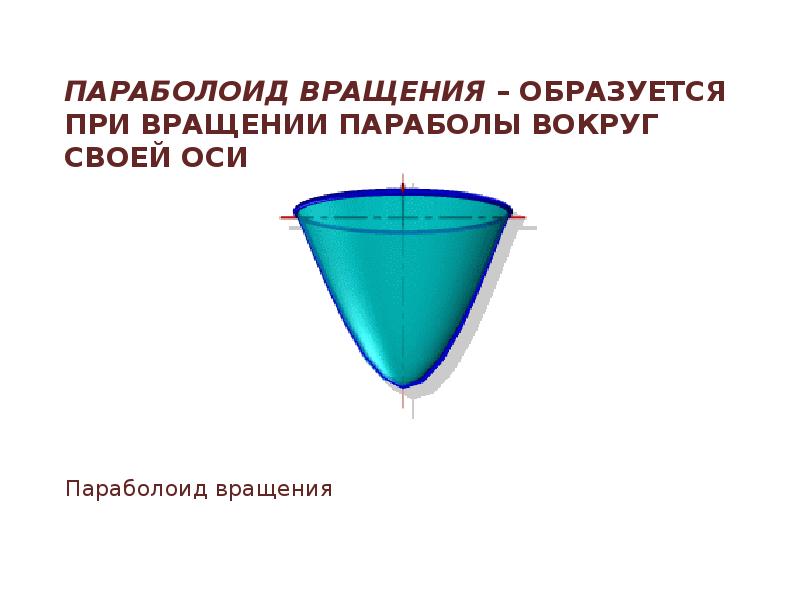

ПАРАБОЛОИД ВРАЩЕНИЯ – ОБРАЗУЕТСЯ ПРИ ВРАЩЕНИИ ПАРАБОЛЫ ВОКРУГ СВОЕЙ ОСИ Параболоид вращения
Описание слайда:
ПАРАБОЛОИД ВРАЩЕНИЯ – ОБРАЗУЕТСЯ ПРИ ВРАЩЕНИИ ПАРАБОЛЫ ВОКРУГ СВОЕЙ ОСИ Параболоид вращения

Слайд 15

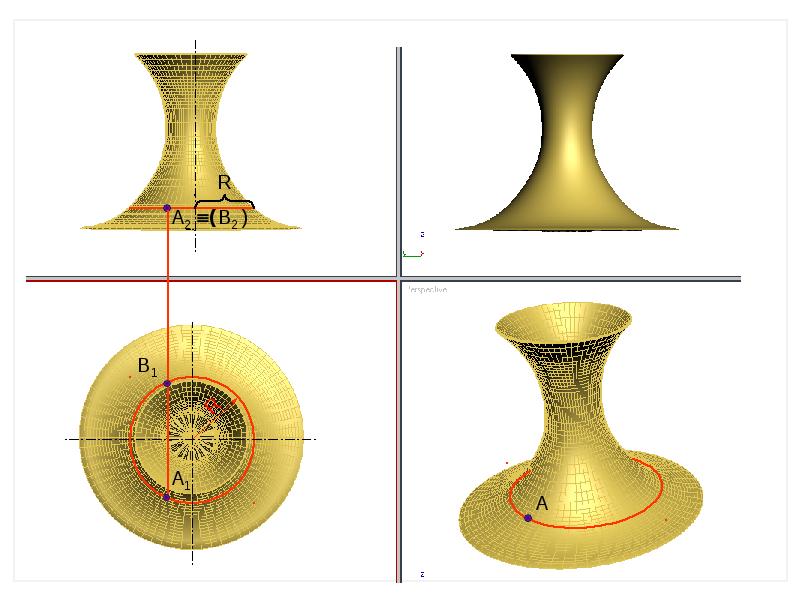

ГИПЕРБОЛОИД ВРАЩЕНИЯ – РАЗЛИЧАЮТ ОДНО И ДВУХ ПОЛОСТНОЙ ГИПЕРБОЛОИДЫ ВРАЩЕНИЯ. ПЕРВЫЙ ПОЛУЧАЕТСЯ ПРИ ВРАЩЕНИИ ВОКРУГ МНИМОЙ ОСИ, А ВТОРОЙ – ВРАЩЕНИЕМ...
Описание слайда:
ГИПЕРБОЛОИД ВРАЩЕНИЯ – РАЗЛИЧАЮТ ОДНО И ДВУХ ПОЛОСТНОЙ ГИПЕРБОЛОИДЫ ВРАЩЕНИЯ. ПЕРВЫЙ ПОЛУЧАЕТСЯ ПРИ ВРАЩЕНИИ ВОКРУГ МНИМОЙ ОСИ, А ВТОРОЙ – ВРАЩЕНИЕМ ГИПЕРБОЛЫ ВОКРУГ ДЕЙСТВИТЕЛЬНОЙ ОСИ. Гиперболоид вращения

Слайд 16

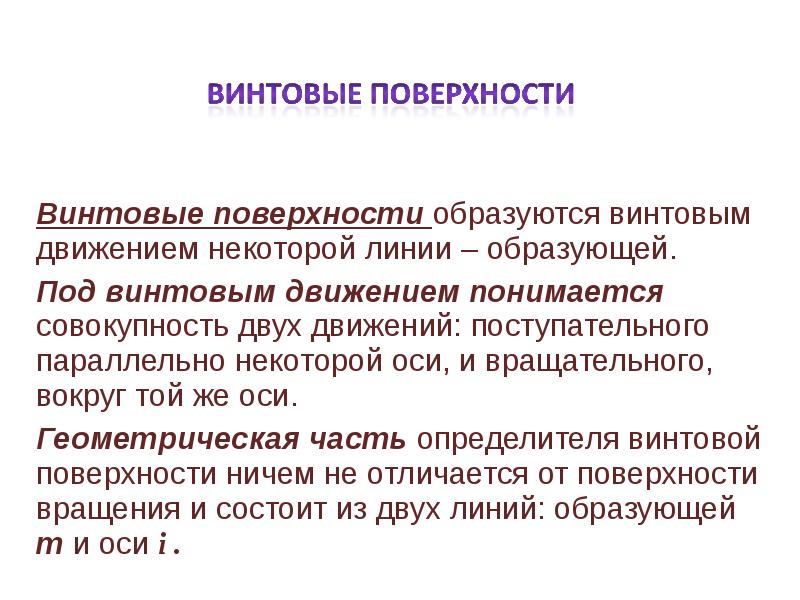

Винтовые поверхности образуются винтовым движением некоторой линии – образующей. Винтовые поверхности образуются винтовым движением некоторой линии –...
Описание слайда:
Винтовые поверхности образуются винтовым движением некоторой линии – образующей. Винтовые поверхности образуются винтовым движением некоторой линии – образующей. Под винтовым движением понимается совокупность двух движений: поступательного параллельно некоторой оси, и вращательного, вокруг той же оси. Геометрическая часть определителя винтовой поверхности ничем не отличается от поверхности вращения и состоит из двух линий: образующей m и оси i .

Слайд 17

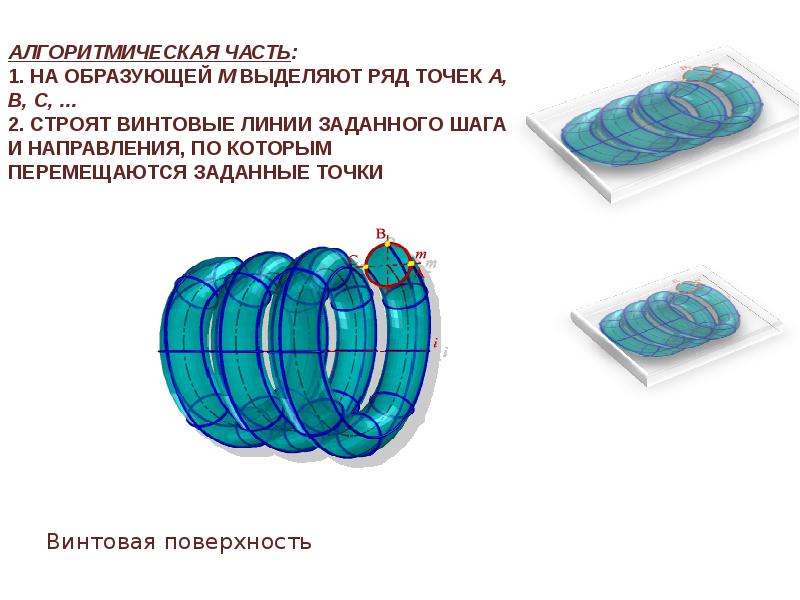

АЛГОРИТМИЧЕСКАЯ ЧАСТЬ: 1. НА ОБРАЗУЮЩЕЙ M ВЫДЕЛЯЮТ РЯД ТОЧЕК А, В, С, … 2. СТРОЯТ ВИНТОВЫЕ ЛИНИИ ЗАДАННОГО ШАГА И НАПРАВЛЕНИЯ, ПО КОТОРЫМ...
Описание слайда:
АЛГОРИТМИЧЕСКАЯ ЧАСТЬ: 1. НА ОБРАЗУЮЩЕЙ M ВЫДЕЛЯЮТ РЯД ТОЧЕК А, В, С, … 2. СТРОЯТ ВИНТОВЫЕ ЛИНИИ ЗАДАННОГО ШАГА И НАПРАВЛЕНИЯ, ПО КОТОРЫМ ПЕРЕМЕЩАЮТСЯ ЗАДАННЫЕ ТОЧКИ Винтовая поверхность

Слайд 18

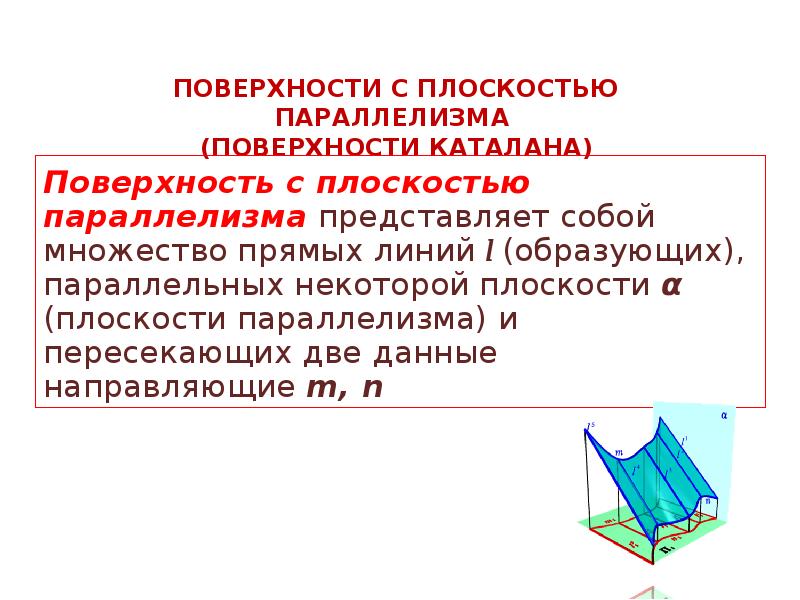

ПОВЕРХНОСТИ С ПЛОСКОСТЬЮ ПАРАЛЛЕЛИЗМА (ПОВЕРХНОСТИ КАТАЛАНА) Поверхность с плоскостью параллелизма представляет собой множество прямых линий l...
Описание слайда:
ПОВЕРХНОСТИ С ПЛОСКОСТЬЮ ПАРАЛЛЕЛИЗМА (ПОВЕРХНОСТИ КАТАЛАНА) Поверхность с плоскостью параллелизма представляет собой множество прямых линий l (образующих), параллельных некоторой плоскости α (плоскости параллелизма) и пересекающих две данные направляющие m, n

Слайд 19

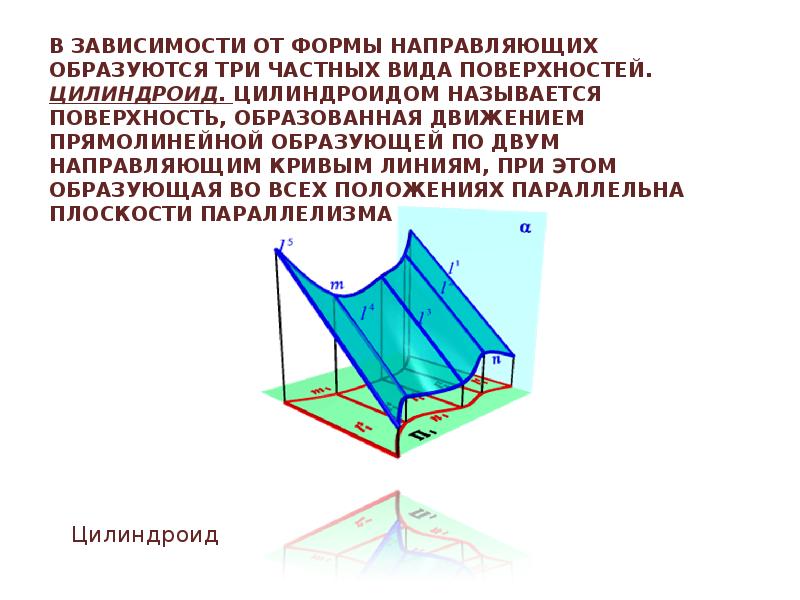

В ЗАВИСИМОСТИ ОТ ФОРМЫ НАПРАВЛЯЮЩИХ ОБРАЗУЮТСЯ ТРИ ЧАСТНЫХ ВИДА ПОВЕРХНОСТЕЙ. ЦИЛИНДРОИД. ЦИЛИНДРОИДОМ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ...
Описание слайда:
В ЗАВИСИМОСТИ ОТ ФОРМЫ НАПРАВЛЯЮЩИХ ОБРАЗУЮТСЯ ТРИ ЧАСТНЫХ ВИДА ПОВЕРХНОСТЕЙ. ЦИЛИНДРОИД. ЦИЛИНДРОИДОМ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ ПРЯМОЛИНЕЙНОЙ ОБРАЗУЮЩЕЙ ПО ДВУМ НАПРАВЛЯЮЩИМ КРИВЫМ ЛИНИЯМ, ПРИ ЭТОМ ОБРАЗУЮЩАЯ ВО ВСЕХ ПОЛОЖЕНИЯХ ПАРАЛЛЕЛЬНА ПЛОСКОСТИ ПАРАЛЛЕЛИЗМА Цилиндроид

Слайд 20

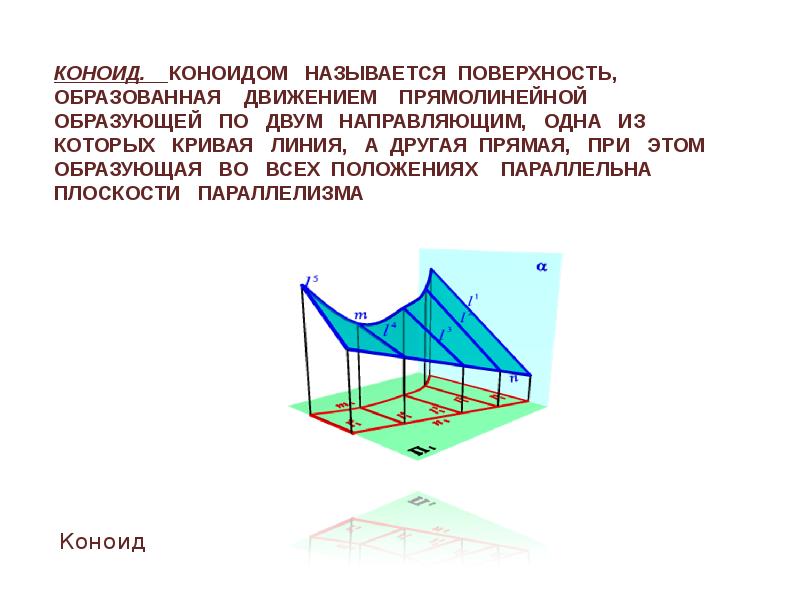

КОНОИД. КОНОИДОМ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ ПРЯМОЛИНЕЙНОЙ ОБРАЗУЮЩЕЙ ПО ДВУМ НАПРАВЛЯЮЩИМ, ОДНА ИЗ КОТОРЫХ КРИВАЯ ЛИНИЯ, А ДРУГАЯ...
Описание слайда:
КОНОИД. КОНОИДОМ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ ПРЯМОЛИНЕЙНОЙ ОБРАЗУЮЩЕЙ ПО ДВУМ НАПРАВЛЯЮЩИМ, ОДНА ИЗ КОТОРЫХ КРИВАЯ ЛИНИЯ, А ДРУГАЯ ПРЯМАЯ, ПРИ ЭТОМ ОБРАЗУЮЩАЯ ВО ВСЕХ ПОЛОЖЕНИЯХ ПАРАЛЛЕЛЬНА ПЛОСКОСТИ ПАРАЛЛЕЛИЗМА Коноид

Слайд 21

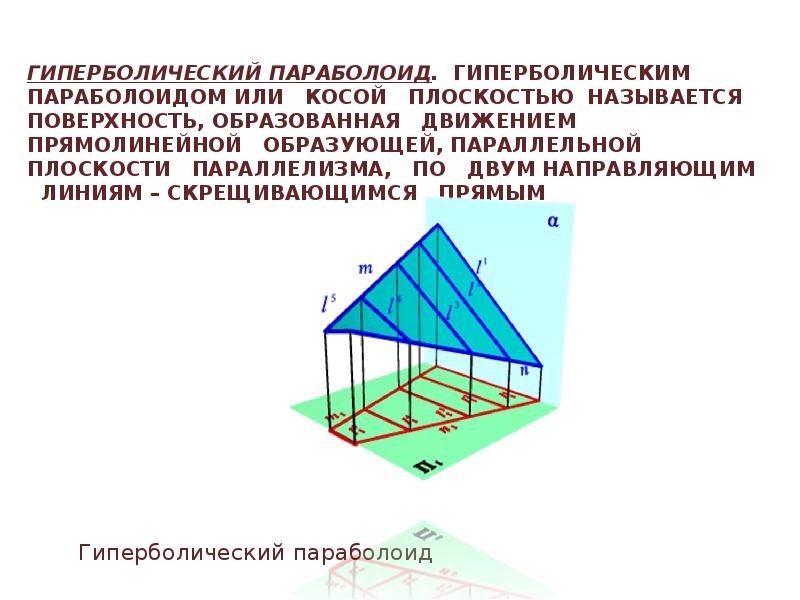

ГИПЕРБОЛИЧЕСКИЙ ПАРАБОЛОИД. ГИПЕРБОЛИЧЕСКИМ ПАРАБОЛОИДОМ ИЛИ КОСОЙ ПЛОСКОСТЬЮ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ ПРЯМОЛИНЕЙНОЙ...
Описание слайда:
ГИПЕРБОЛИЧЕСКИЙ ПАРАБОЛОИД. ГИПЕРБОЛИЧЕСКИМ ПАРАБОЛОИДОМ ИЛИ КОСОЙ ПЛОСКОСТЬЮ НАЗЫВАЕТСЯ ПОВЕРХНОСТЬ, ОБРАЗОВАННАЯ ДВИЖЕНИЕМ ПРЯМОЛИНЕЙНОЙ ОБРАЗУЮЩЕЙ, ПАРАЛЛЕЛЬНОЙ ПЛОСКОСТИ ПАРАЛЛЕЛИЗМА, ПО ДВУМ НАПРАВЛЯЮЩИМ ЛИНИЯМ – СКРЕЩИВАЮЩИМСЯ ПРЯМЫМ Гиперболический параболоид

Слайд 22

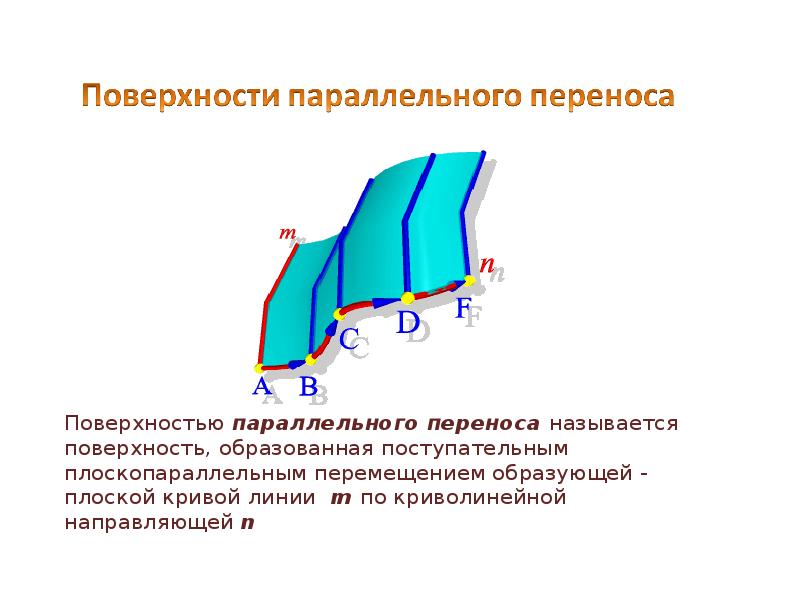

Поверхностью параллельного переноса называется поверхность, образованная поступательным плоскопараллельным перемещением образующей - плоской кривой...
Описание слайда:
Поверхностью параллельного переноса называется поверхность, образованная поступательным плоскопараллельным перемещением образующей - плоской кривой линии m по криволинейной направляющей n Поверхностью параллельного переноса называется поверхность, образованная поступательным плоскопараллельным перемещением образующей - плоской кривой линии m по криволинейной направляющей n

Слайд 23


Поверхности, слайд №23
Описание слайда:

Слайд 24


Поверхности, слайд №24
Описание слайда:

Слайд 25


Поверхности, слайд №25
Описание слайда:

Слайд 26


Поверхности, слайд №26
Описание слайда:

Слайд 27


Поверхности, слайд №27
Описание слайда:

Слайд 28


Поверхности, слайд №28
Описание слайда:

Слайд 29


Поверхности, слайд №29
Описание слайда:

Слайд 30


Поверхности, слайд №30
Описание слайда:

Слайд 31


Поверхности, слайд №31
Описание слайда:

Слайд 32


Поверхности, слайд №32
Описание слайда:

Слайд 33


Поверхности, слайд №33
Описание слайда:

Слайд 34


Поверхности, слайд №34
Описание слайда:

Слайд 35


Поверхности, слайд №35
Описание слайда:

Слайд 36


Поверхности, слайд №36
Описание слайда:

Слайд 37


Поверхности, слайд №37
Описание слайда:

Слайд 38


Поверхности, слайд №38
Описание слайда:

Слайд 39


Поверхности, слайд №39
Описание слайда:

Слайд 40


Поверхности, слайд №40
Описание слайда:

Слайд 41


Поверхности, слайд №41
Описание слайда:

Слайд 42


Поверхности, слайд №42
Описание слайда:

Слайд 43

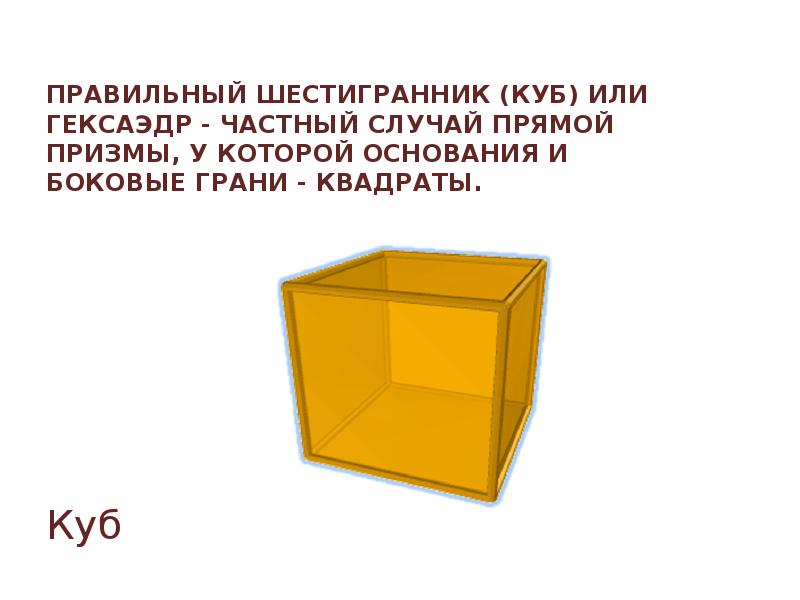

ПРАВИЛЬНЫЙ ШЕСТИГРАННИК (КУБ) ИЛИ ГЕКСАЭДР - ЧАСТНЫЙ СЛУЧАЙ ПРЯМОЙ ПРИЗМЫ, У КОТОРОЙ ОСНОВАНИЯ И БОКОВЫЕ ГРАНИ - КВАДРАТЫ. Куб
Описание слайда:
ПРАВИЛЬНЫЙ ШЕСТИГРАННИК (КУБ) ИЛИ ГЕКСАЭДР - ЧАСТНЫЙ СЛУЧАЙ ПРЯМОЙ ПРИЗМЫ, У КОТОРОЙ ОСНОВАНИЯ И БОКОВЫЕ ГРАНИ - КВАДРАТЫ. Куб

Слайд 44


ПРАВИЛЬНЫЙ ВОСЬМИГРАННИК ИЛИ ОКТАЭДР - МНОГОГРАННИК, СОСТОЯЩИЙ ИЗ ВОСЬМИ ГРАНЕЙ - ПРАВИЛЬНЫХ ТРЕУГОЛЬНИКОВ, СОЕДИНЕННЫХ ПО ЧЕТЫРЕ В ОДНОЙ ВЕРШИНЕ....
Описание слайда:
ПРАВИЛЬНЫЙ ВОСЬМИГРАННИК ИЛИ ОКТАЭДР - МНОГОГРАННИК, СОСТОЯЩИЙ ИЗ ВОСЬМИ ГРАНЕЙ - ПРАВИЛЬНЫХ ТРЕУГОЛЬНИКОВ, СОЕДИНЕННЫХ ПО ЧЕТЫРЕ В ОДНОЙ ВЕРШИНЕ. ОКТАЭДР МОЖНО РАССМАТРИВАТЬ КАК ГЕОМЕТРИЧЕСКОЕ ТЕЛО, СОСТОЯЩЕЕ ИЗ ДВУХ ПИРАМИД С ОБЩИМ ОСНОВАНИЕМ Правильный восьмигранник

Слайд 45

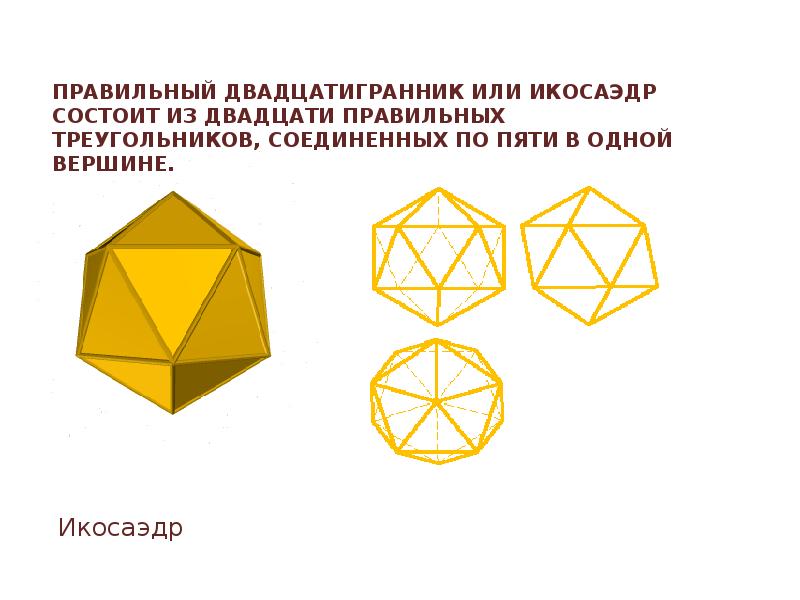

ПРАВИЛЬНЫЙ ДВАДЦАТИГРАННИК ИЛИ ИКОСАЭДР СОСТОИТ ИЗ ДВАДЦАТИ ПРАВИЛЬНЫХ ТРЕУГОЛЬНИКОВ, СОЕДИНЕННЫХ ПО ПЯТИ В ОДНОЙ ВЕРШИНЕ. Икосаэдр
Описание слайда:
ПРАВИЛЬНЫЙ ДВАДЦАТИГРАННИК ИЛИ ИКОСАЭДР СОСТОИТ ИЗ ДВАДЦАТИ ПРАВИЛЬНЫХ ТРЕУГОЛЬНИКОВ, СОЕДИНЕННЫХ ПО ПЯТИ В ОДНОЙ ВЕРШИНЕ. Икосаэдр

Слайд 46


Поверхности, слайд №46
Описание слайда:

Слайд 47


Поверхности, слайд №47
Описание слайда:

Слайд 48


Поверхности, слайд №48
Описание слайда:

Слайд 49


Поверхности, слайд №49
Описание слайда:

Слайд 50


Поверхности, слайд №50
Описание слайда:

Слайд 51


Поверхности, слайд №51
Описание слайда:

Слайд 52


Поверхности, слайд №52
Описание слайда:

Слайд 53

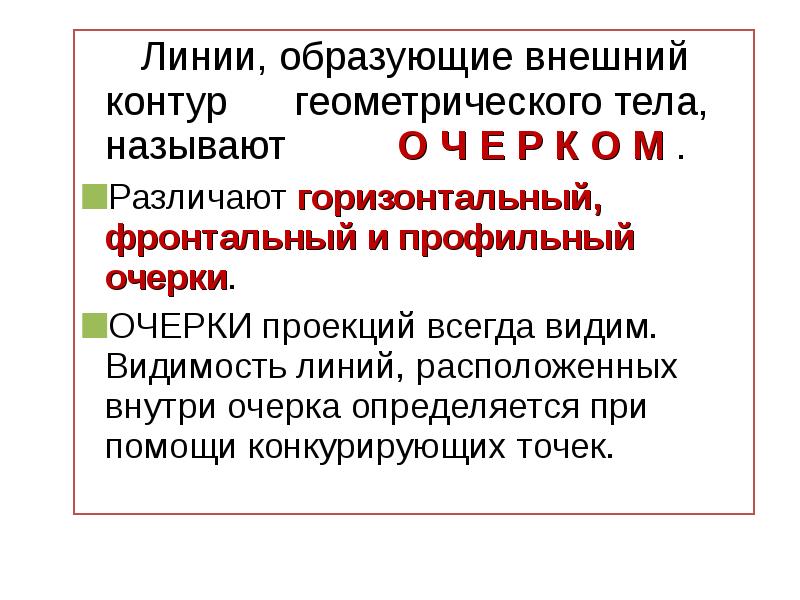

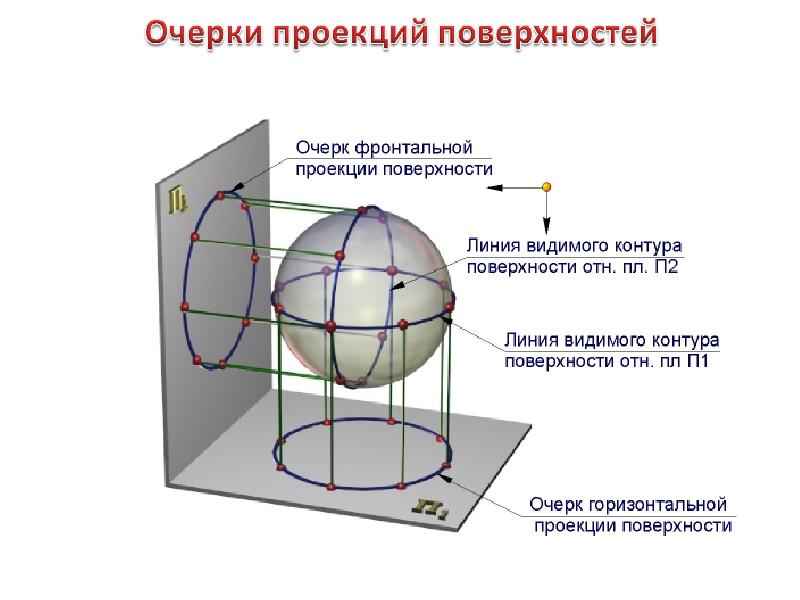

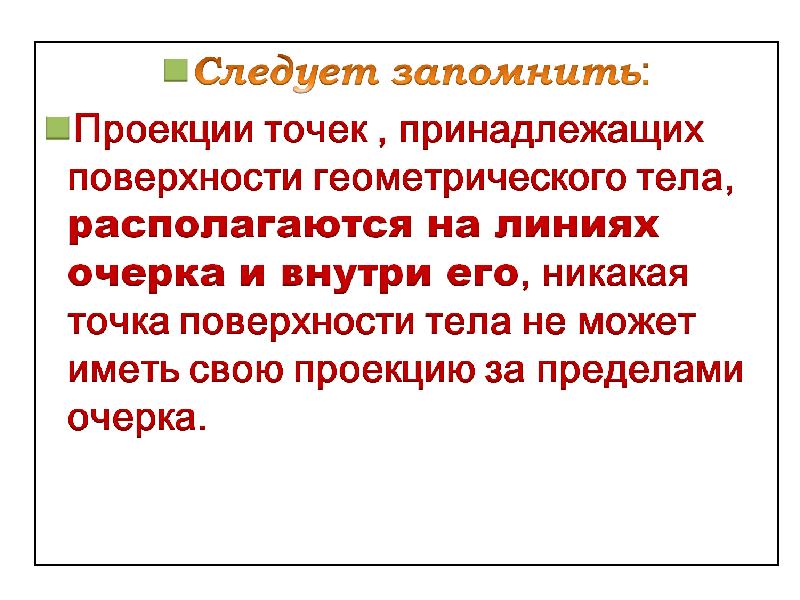

Линии, образующие внешний контур геометрического тела, называют О Ч Е Р К О М . Линии, образующие внешний контур геометрического тела, называют О Ч Е...
Описание слайда:
Линии, образующие внешний контур геометрического тела, называют О Ч Е Р К О М . Линии, образующие внешний контур геометрического тела, называют О Ч Е Р К О М . Различают горизонтальный, фронтальный и профильный очерки. ОЧЕРКИ проекций всегда видим. Видимость линий, расположенных внутри очерка определяется при помощи конкурирующих точек.

Слайд 54


Поверхности, слайд №54
Описание слайда:

Слайд 55


Поверхности, слайд №55
Описание слайда:

Слайд 56

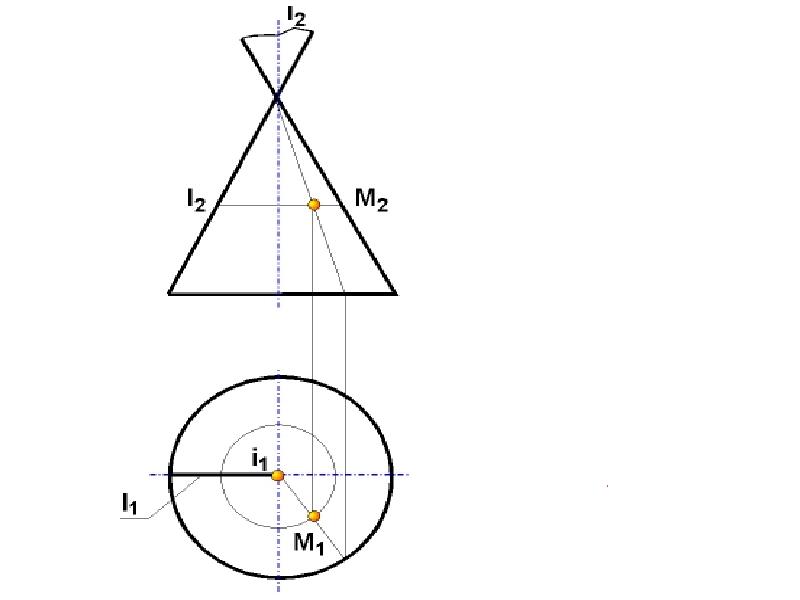

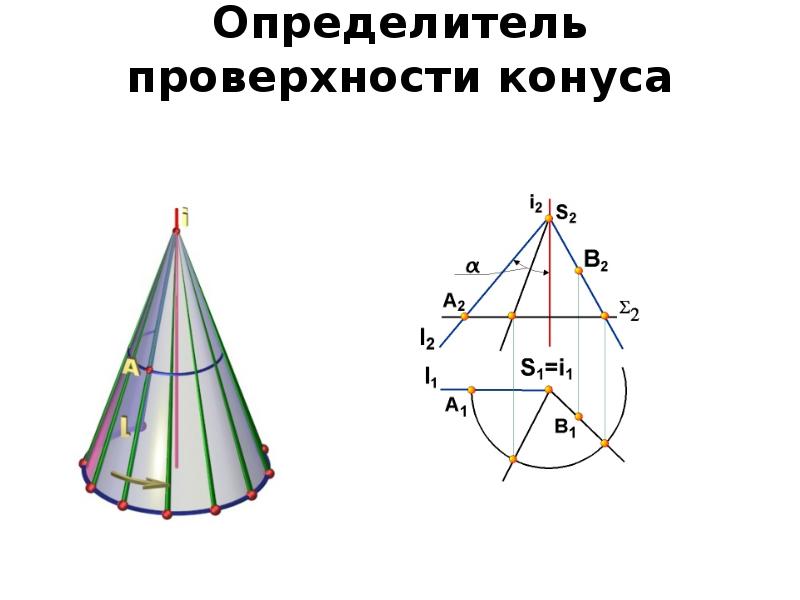

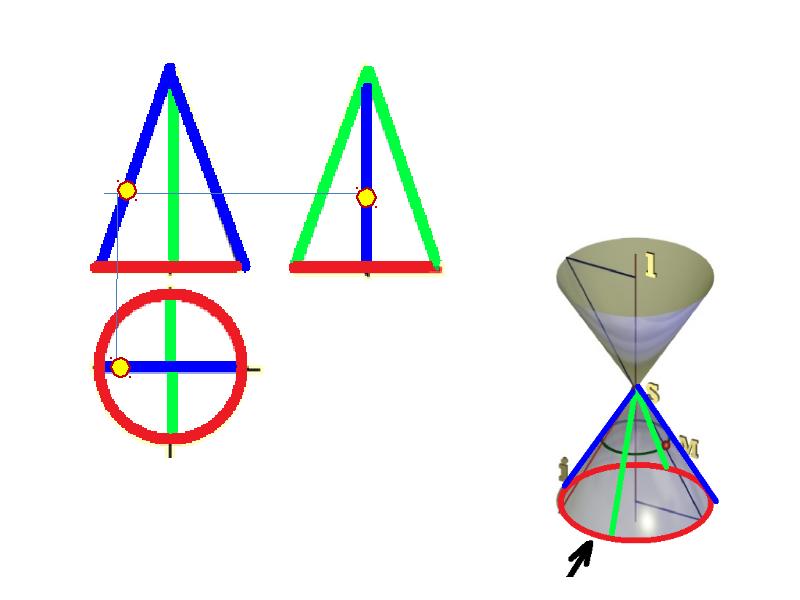

Определитель проверхности конуса
Описание слайда:
Определитель проверхности конуса

Слайд 57

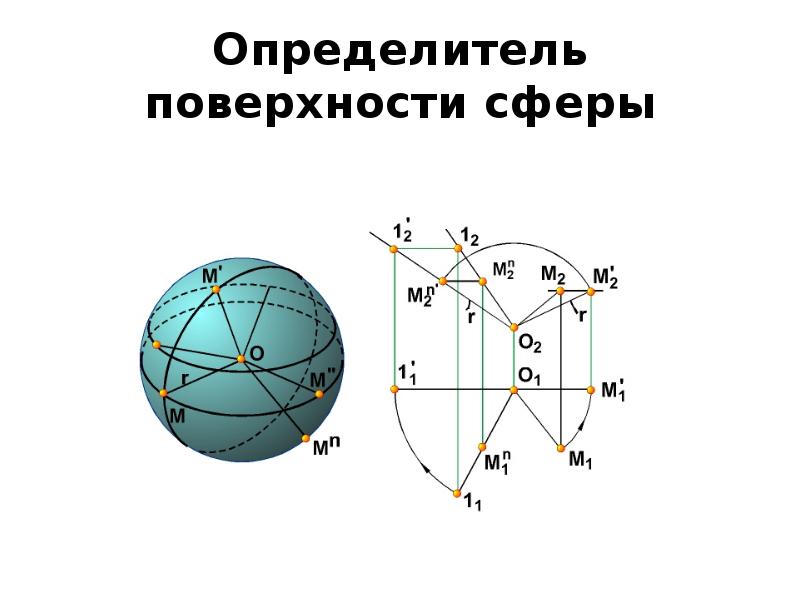

Определитель поверхности сферы
Описание слайда:
Определитель поверхности сферы

Слайд 58


Поверхности, слайд №58
Описание слайда:

Слайд 59


Поверхности, слайд №59
Описание слайда:

Слайд 60


Поверхности, слайд №60
Описание слайда:

Слайд 61


Поверхности, слайд №61
Описание слайда:

Слайд 62


Поверхности, слайд №62
Описание слайда:

Слайд 63


Поверхности, слайд №63
Описание слайда:

Слайд 64


Поверхности, слайд №64
Описание слайда:

Слайд 65


Поверхности, слайд №65
Описание слайда:

Слайд 66


Поверхности, слайд №66
Описание слайда:

Слайд 67


Поверхности, слайд №67
Описание слайда:

Слайд 68


Поверхности, слайд №68
Описание слайда:

Слайд 69

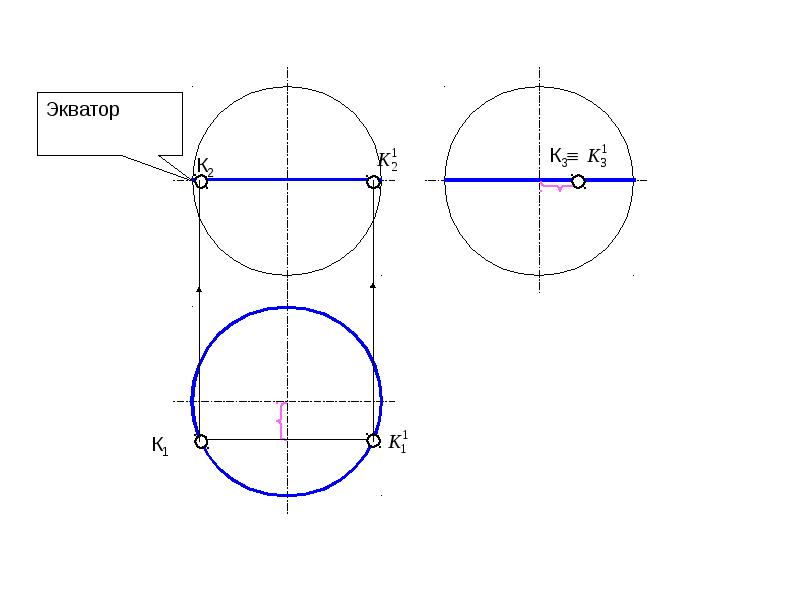

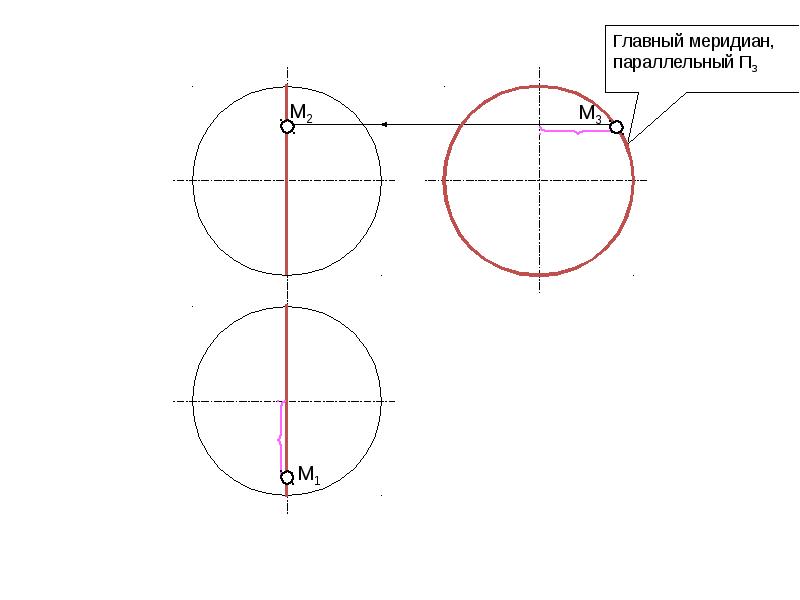

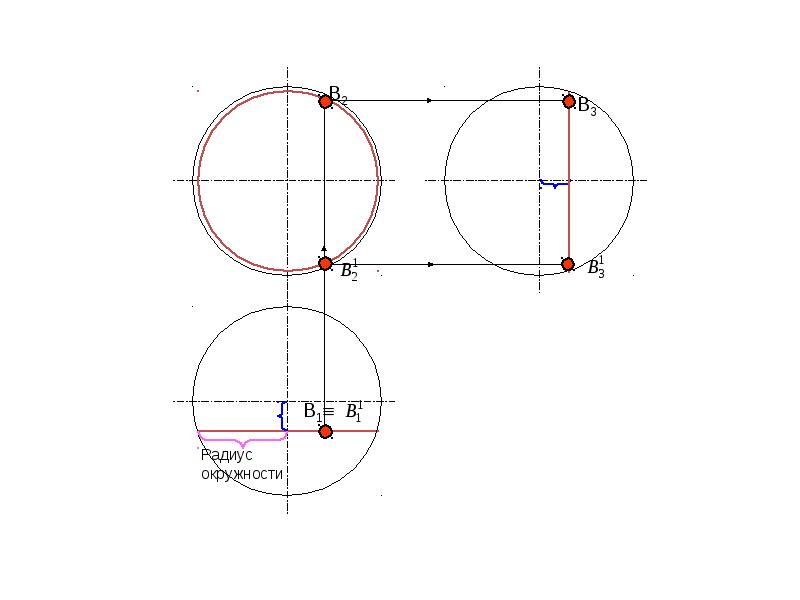

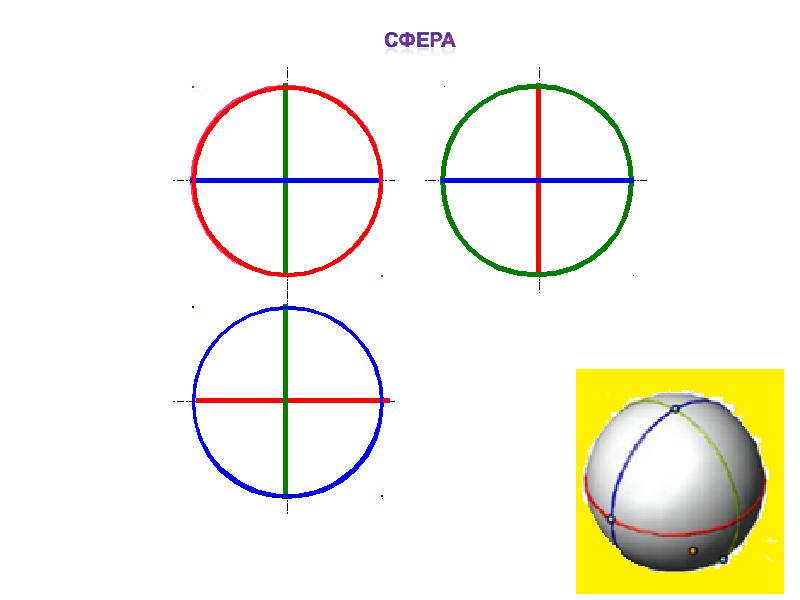

Комплексный чертеж сферы
Описание слайда:
Комплексный чертеж сферы

Слайд 70


Поверхности, слайд №70
Описание слайда:

Слайд 71


Поверхности, слайд №71
Описание слайда:

Слайд 72


Поверхности, слайд №72
Описание слайда:

Слайд 73


Поверхности, слайд №73
Описание слайда:

Слайд 74


Поверхности, слайд №74
Описание слайда:

Слайд 75


Поверхности, слайд №75
Описание слайда:

Слайд 76


Поверхности, слайд №76
Описание слайда:

Слайд 77


Поверхности, слайд №77
Описание слайда:

Слайд 78


Поверхности, слайд №78
Описание слайда:

Слайд 79


Поверхности, слайд №79
Описание слайда:

Слайд 80

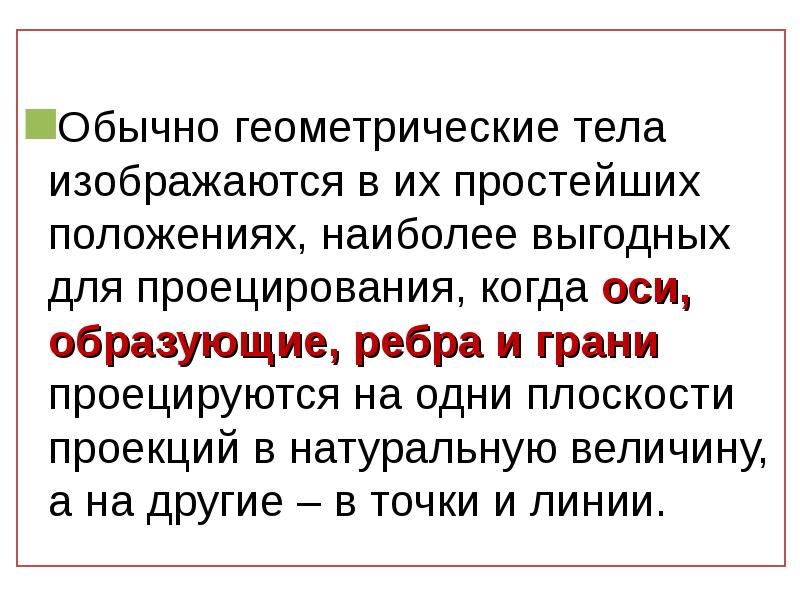

Обычно геометрические тела изображаются в их простейших положениях, наиболее выгодных для проецирования, когда оси, образующие, ребра и грани...
Описание слайда:
Обычно геометрические тела изображаются в их простейших положениях, наиболее выгодных для проецирования, когда оси, образующие, ребра и грани проецируются на одни плоскости проекций в натуральную величину, а на другие – в точки и линии.

Слайд 81

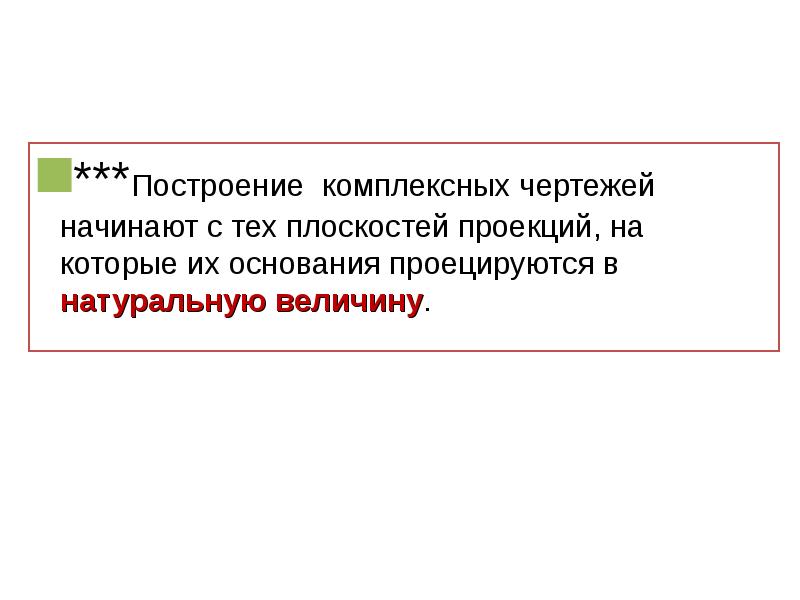

***Построение комплексных чертежей начинают с тех плоскостей проекций, на которые их основания проецируются в натуральную величину. ***Построение...
Описание слайда:
***Построение комплексных чертежей начинают с тех плоскостей проекций, на которые их основания проецируются в натуральную величину. ***Построение комплексных чертежей начинают с тех плоскостей проекций, на которые их основания проецируются в натуральную величину.

Слайд 82

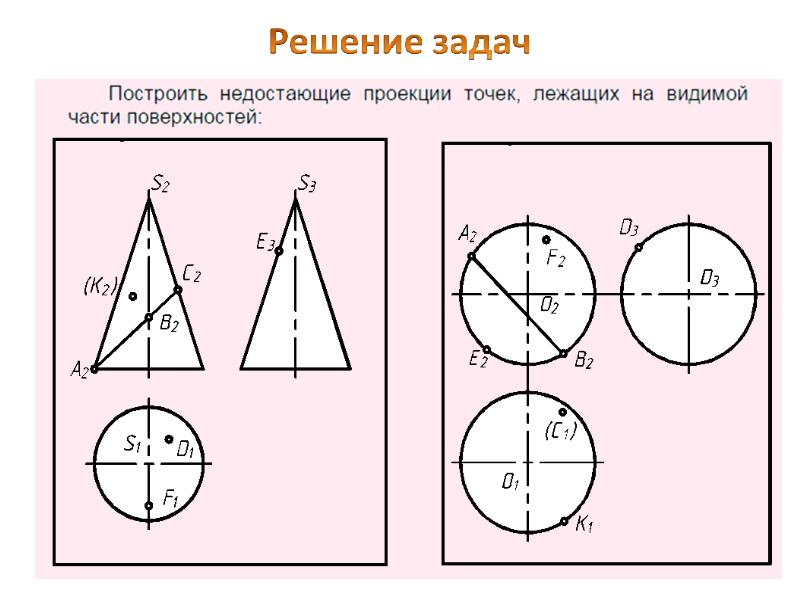

Поверхности, слайд №82
Описание слайда:

Слайд 83


Поверхности, слайд №83
Описание слайда:

Слайд 84


Поверхности, слайд №84
Описание слайда:

Слайд 85


Поверхности, слайд №85
Описание слайда:
