Слайд 1

Описание слайда:

Вибрация Вибрация Разработала к.т.н., доцент Шестакова Е.А.

Слайд 2

Описание слайда:

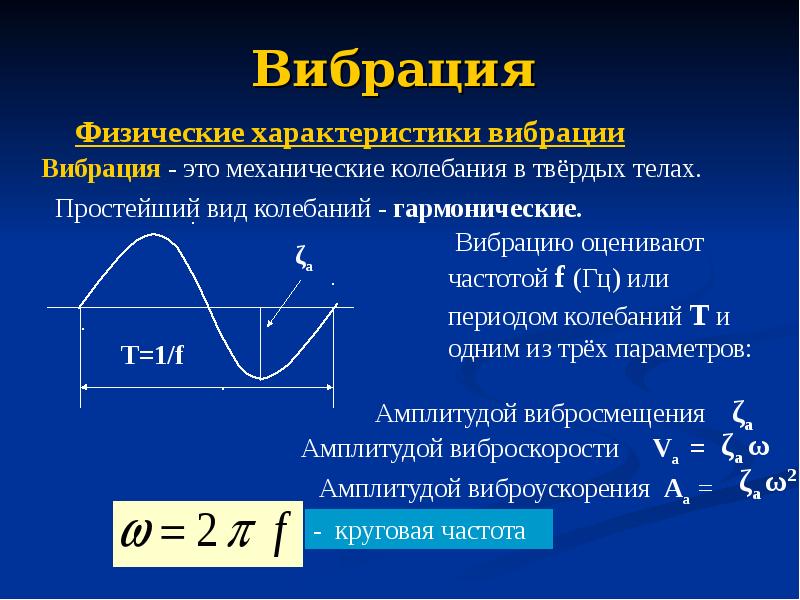

Вибрация

Слайд 3

Описание слайда:

Уровень ощущения вибрации

Слайд 4

Описание слайда:

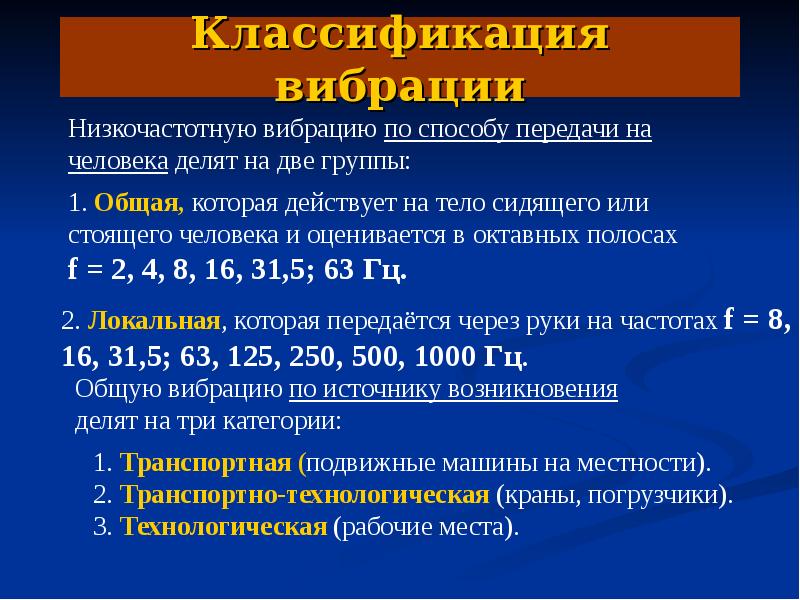

Классификация вибрации

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

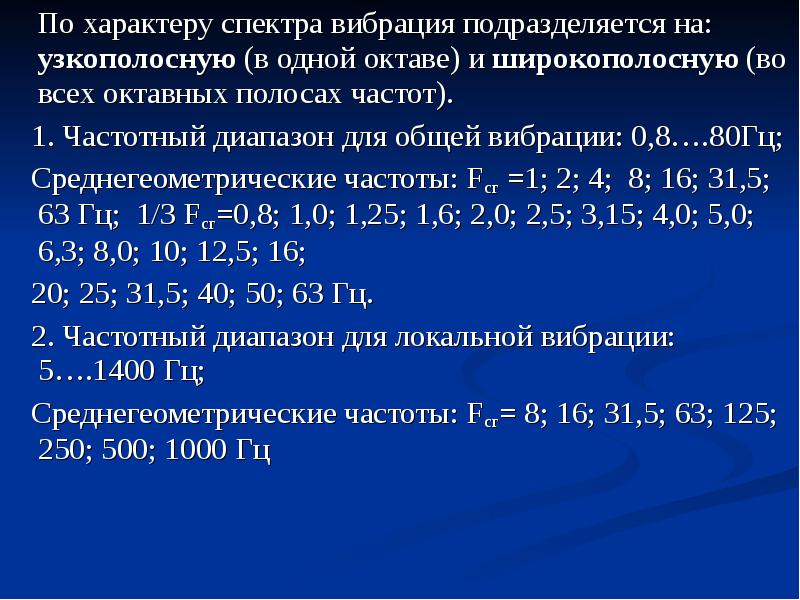

По характеру спектра вибрация подразделяется на: узкополосную (в одной октаве) и широкополосную (во всех октавных полосах частот). По характеру спектра вибрация подразделяется на: узкополосную (в одной октаве) и широкополосную (во всех октавных полосах частот). 1. Частотный диапазон для общей вибрации: 0,8….80Гц; Среднегеометрические частоты: Fсг =1; 2; 4; 8; 16; 31,5; 63 Гц; 1/3 Fсг=0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 Гц. 2. Частотный диапазон для локальной вибрации: 5….1400 Гц; Среднегеометрические частоты: Fсг= 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

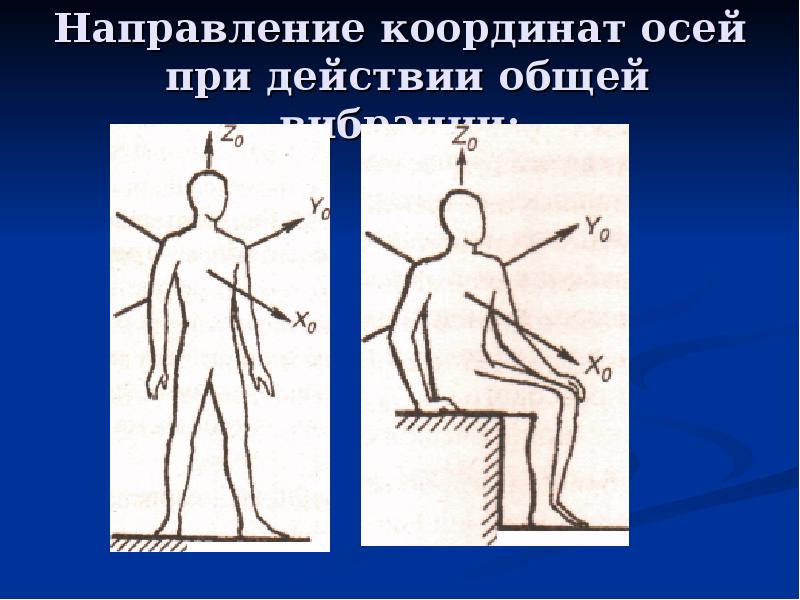

Направление координат осей при действии общей вибрации:

Слайд 9

Описание слайда:

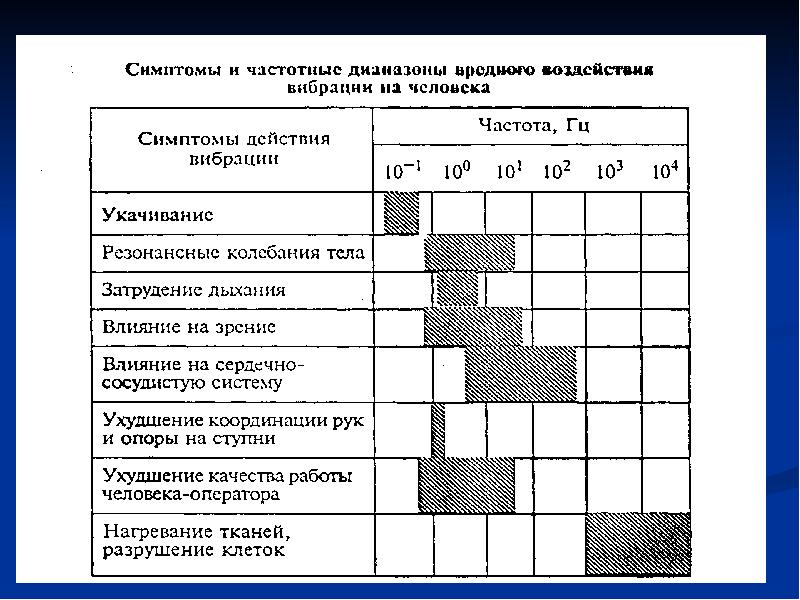

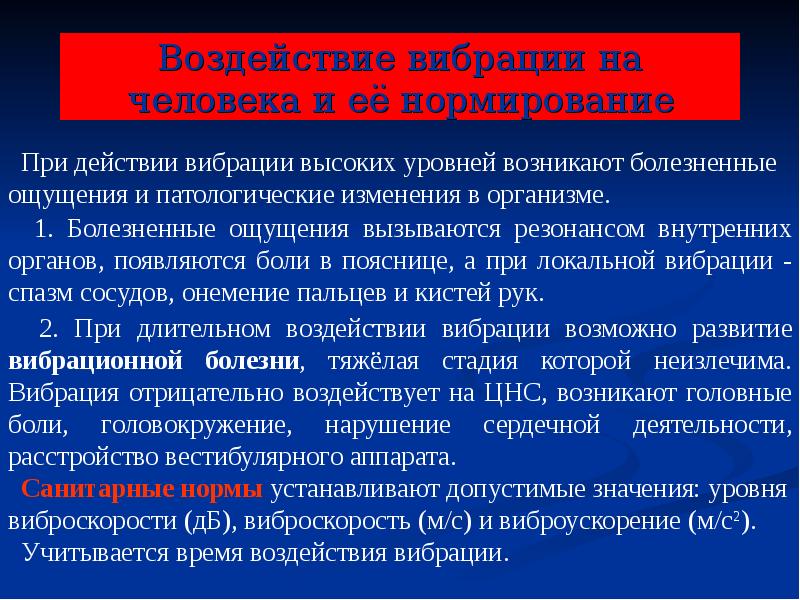

Воздействие вибрации на человека и её нормирование

Слайд 10

Описание слайда:

Вибрационная болезнь Вибрационная болезнь 1-я стадия : - изменение кожной чувствительности; - боль и слабость в кистях рук; - не резко выраженные сосудистые изменения 2 –я стадия: - стойкие нарушения кожной чувствительности; - спазмы с побледнением пальцев, судороги; - самопроизвольные колебания фаланг пальцев 3 –я стадия: - атрофия плечевого пояса, рук и ног; - значительные изменения цнс, ссс.

Слайд 11

Описание слайда:

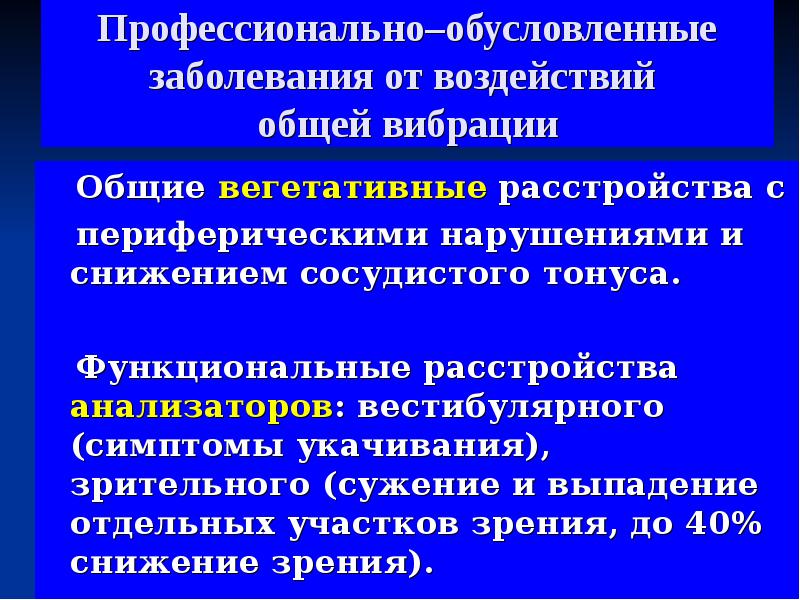

Профессионально–обусловленные заболевания от воздействий общей вибрации Общие вегетативные расстройства с периферическими нарушениями и снижением сосудистого тонуса. Функциональные расстройства анализаторов: вестибулярного (симптомы укачивания), зрительного (сужение и выпадение отдельных участков зрения, до 40% снижение зрения).

Слайд 12

Описание слайда:

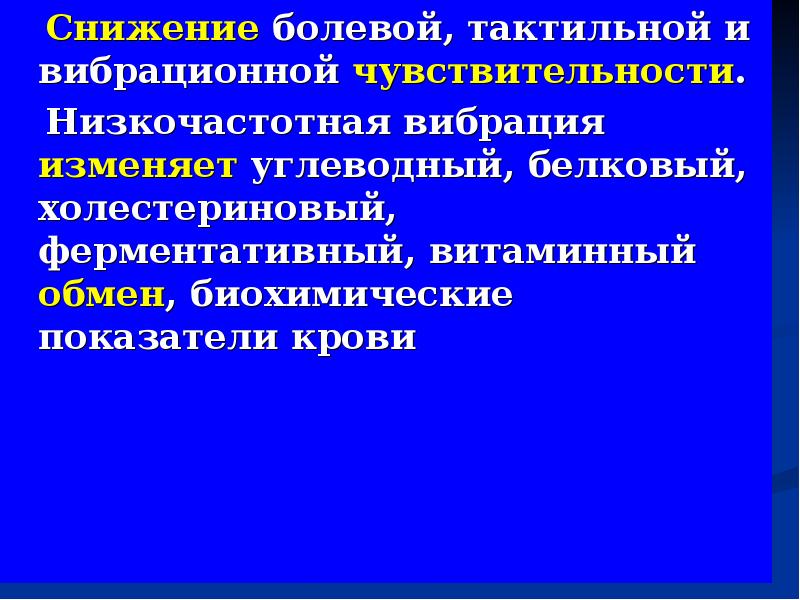

Снижение болевой, тактильной и вибрационной чувствительности. Снижение болевой, тактильной и вибрационной чувствительности. Низкочастотная вибрация изменяет углеводный, белковый, холестериновый, ферментативный, витаминный обмен, биохимические показатели крови

Слайд 13

Описание слайда:

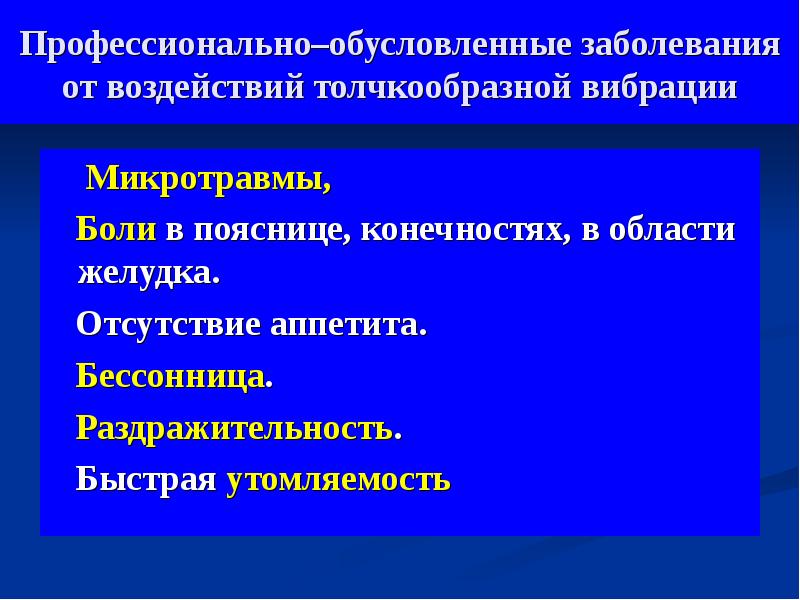

Профессионально–обусловленные заболевания от воздействий толчкообразной вибрации Микротравмы, Боли в пояснице, конечностях, в области желудка. Отсутствие аппетита. Бессонница. Раздражительность. Быстрая утомляемость

Слайд 14

Описание слайда:

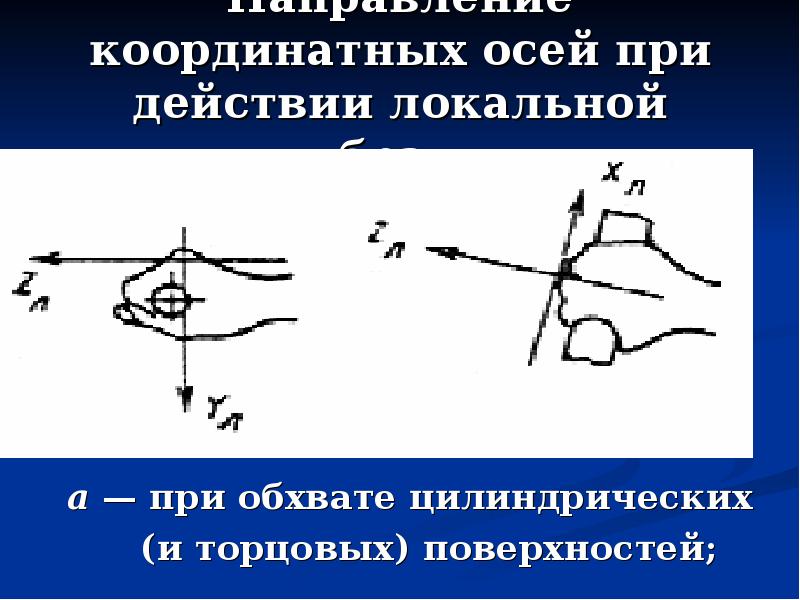

Направление координатных осей при действии локальной вибрации а — при обхвате цилиндрических (и торцовых) поверхностей;

Слайд 15

Описание слайда:

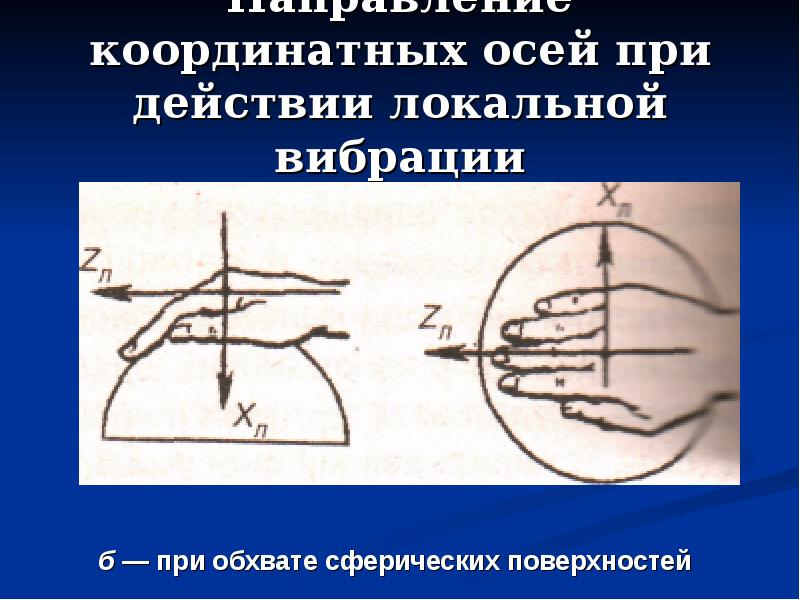

Направление координатных осей при действии локальной вибрации

Слайд 16

Описание слайда:

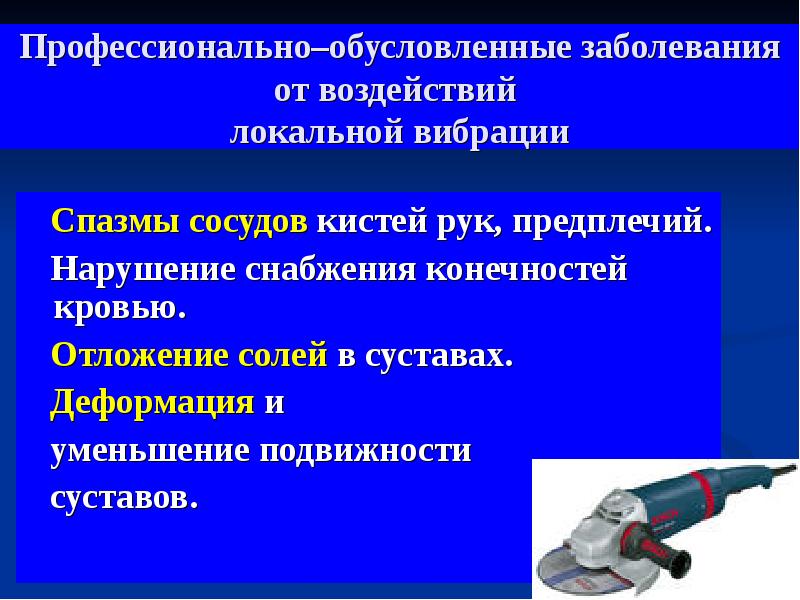

Профессионально–обусловленные заболевания от воздействий локальной вибрации Спазмы сосудов кистей рук, предплечий. Нарушение снабжения конечностей кровью. Отложение солей в суставах. Деформация и уменьшение подвижности суставов.

Слайд 17

Описание слайда:

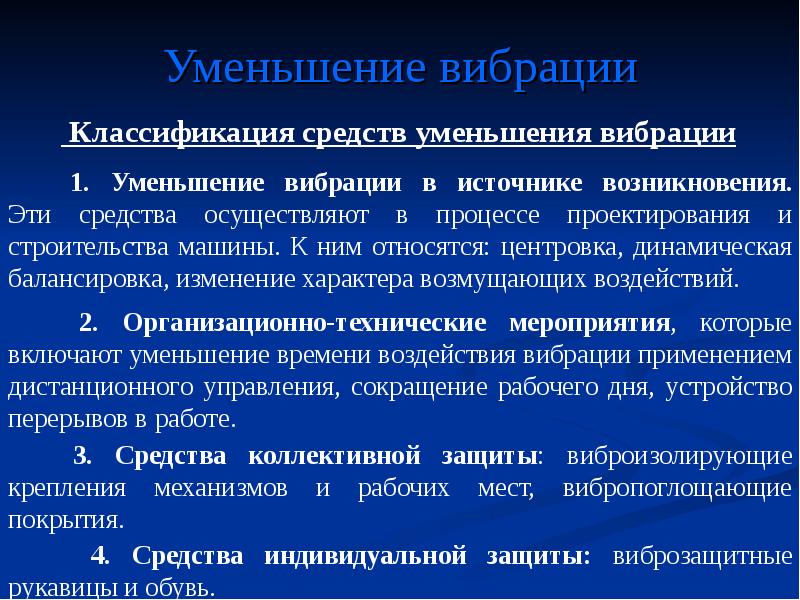

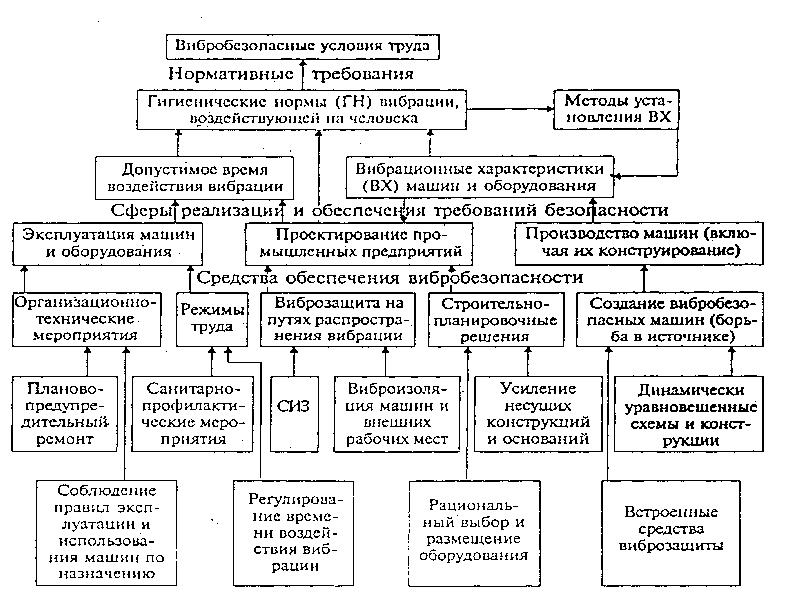

Уменьшение вибрации

Слайд 18

Описание слайда:

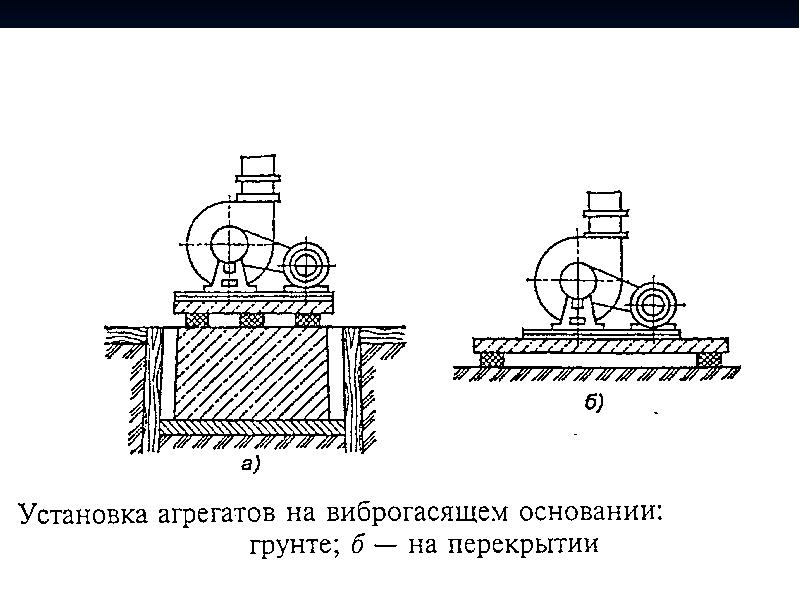

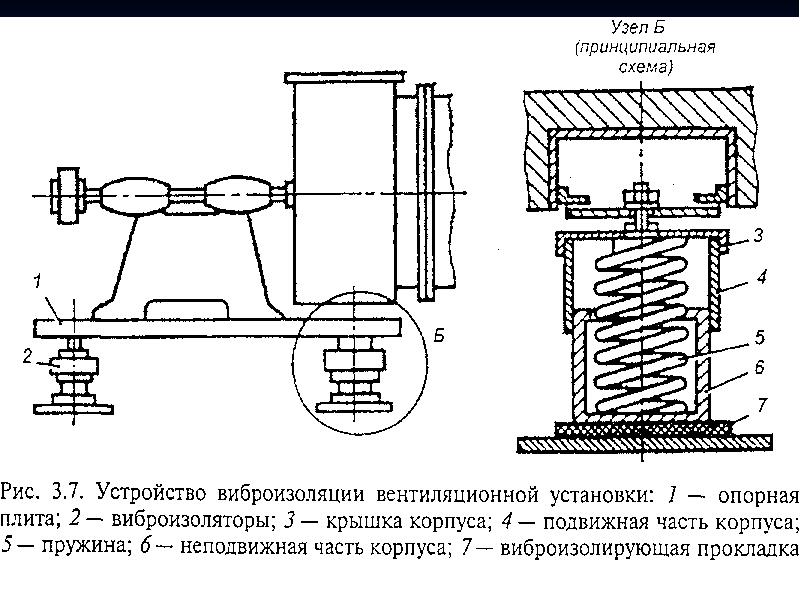

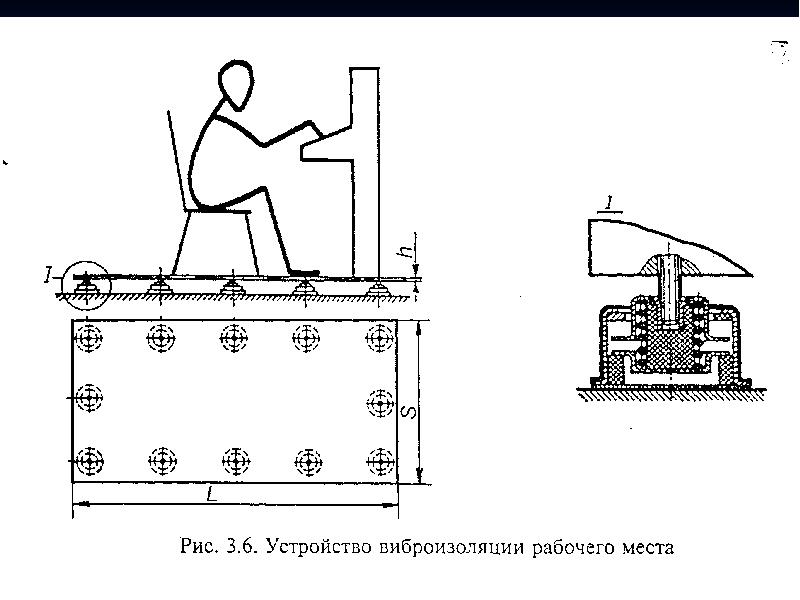

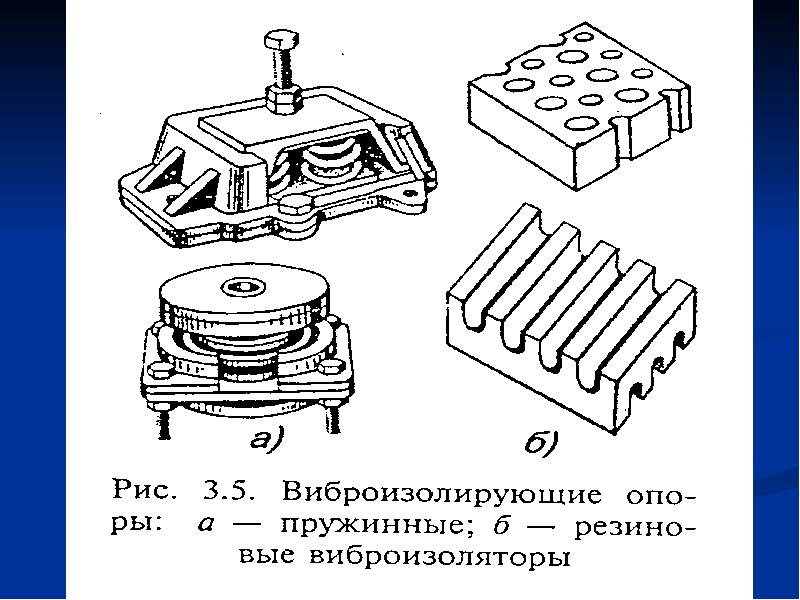

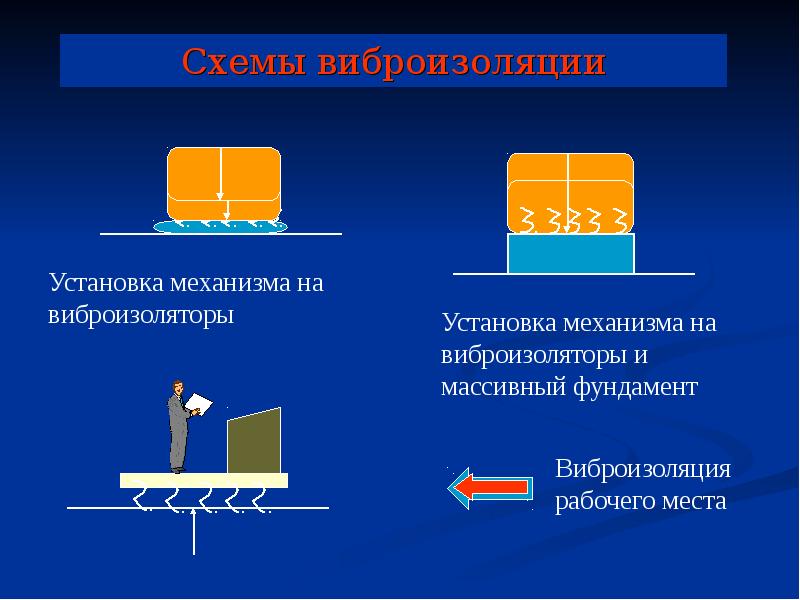

Схемы виброизоляции

Слайд 19

Описание слайда:

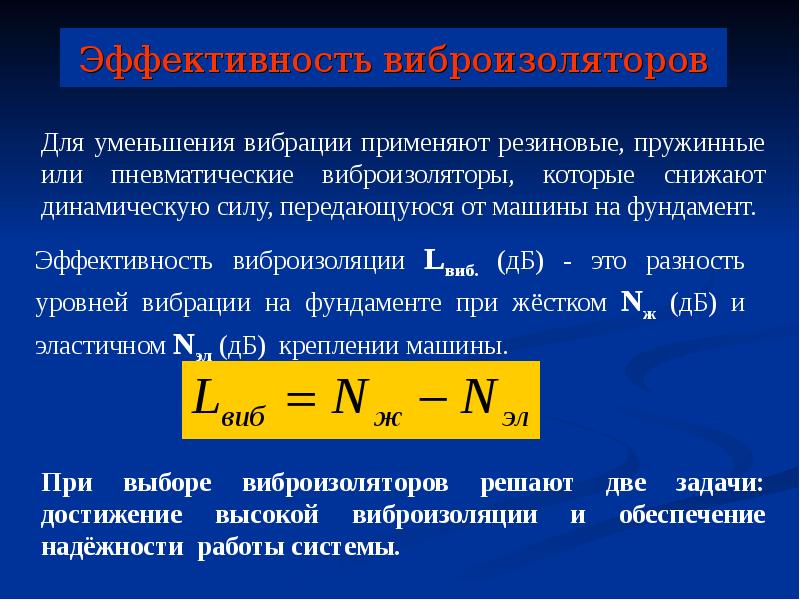

Эффективность виброизоляторов

Слайд 20

Описание слайда:

Эффективность виброизоляции (продолжение)

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Индивидуальные средства защиты

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

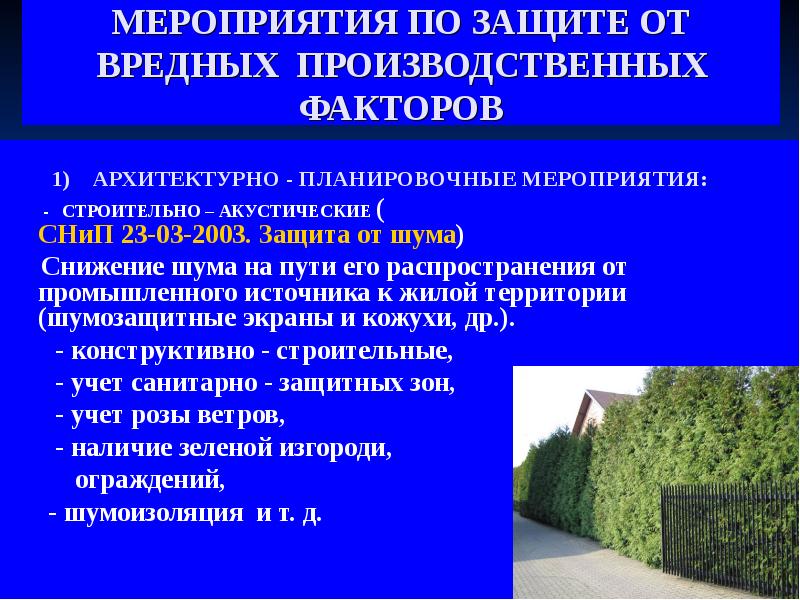

МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОТ ВРЕДНЫХ ПРОИЗВОДСТВЕННЫХ ФАКТОРОВ 1) АРХИТЕКТУРНО - ПЛАНИРОВОЧНЫЕ МЕРОПРИЯТИЯ: - СТРОИТЕЛЬНО – АКУСТИЧЕСКИЕ (СНиП 23-03-2003. Защита от шума) Снижение шума на пути его распространения от промышленного источника к жилой территории (шумозащитные экраны и кожухи, др.). - конструктивно - строительные, - учет санитарно - защитных зон, - учет розы ветров, - наличие зеленой изгороди, ограждений, - шумоизоляция и т. д.

Слайд 30

Описание слайда:

Обеспечение выполнения требований СанПиН 2.2.1/2.1.1.1200-03, "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" : для предприятий IV, V классов площадь озеленения территории должна составлять не менее 60% площади предприятия; для предприятий II и III класса не менее 50%; для предприятий, имеющих санитарно-защитную зону 1000 м и более, не менее 40% ее территории с обязательной организацией полосы древесно-кустарниковых насаждений со стороны жилой застройки. Рациональное размещение технологического оборудования, машин, механизмов.

Слайд 31

Описание слайда:

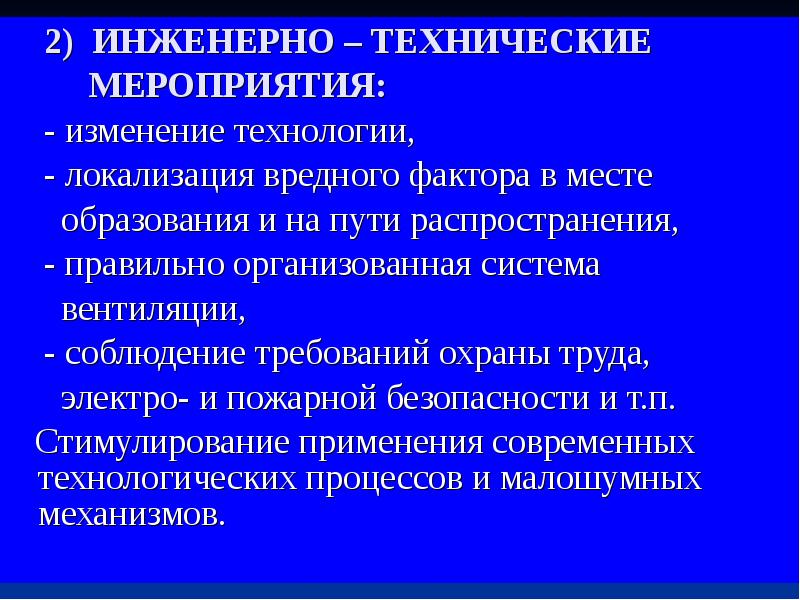

2) ИНЖЕНЕРНО – ТЕХНИЧЕСКИЕ 2) ИНЖЕНЕРНО – ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ: - изменение технологии, - локализация вредного фактора в месте образования и на пути распространения, - правильно организованная система вентиляции, - соблюдение требований охраны труда, электро- и пожарной безопасности и т.п. Стимулирование применения современных технологических процессов и малошумных механизмов.

Слайд 32

Описание слайда:

3) ОРГАНИЗАЦИОННО - АДМИНИСТРАТИВНЫЕ МЕРОПРИЯТИЯ 3) ОРГАНИЗАЦИОННО - АДМИНИСТРАТИВНЫЕ МЕРОПРИЯТИЯ - обеспечение средствами коллективной защиты (механизация, автоматизация, дистанционное управление, роботизация, и др.), - обеспечение средствами индивидуальной защиты .

Слайд 33

Описание слайда:

соблюдение режима труда и отдыха; соблюдение режима труда и отдыха; - организация питьевого режима и режима питания; - осуществление трех ступенчатого контроля и т.п.

Слайд 34

Описание слайда:

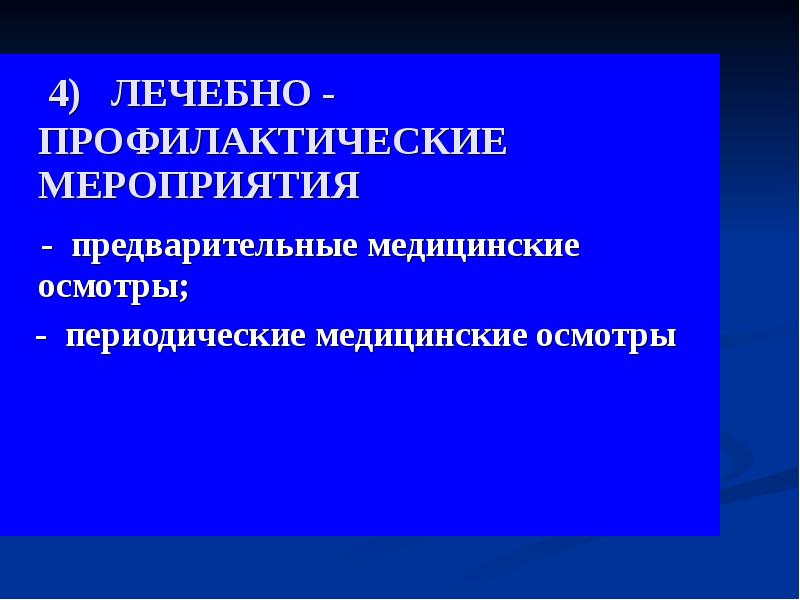

4) ЛЕЧЕБНО - ПРОФИЛАКТИЧЕСКИЕ МЕРОПРИЯТИЯ 4) ЛЕЧЕБНО - ПРОФИЛАКТИЧЕСКИЕ МЕРОПРИЯТИЯ - предварительные медицинские осмотры; - периодические медицинские осмотры
