Слайд 1

Описание слайда:

Электротехника, электроника и электропривод Прокубовская А.О.

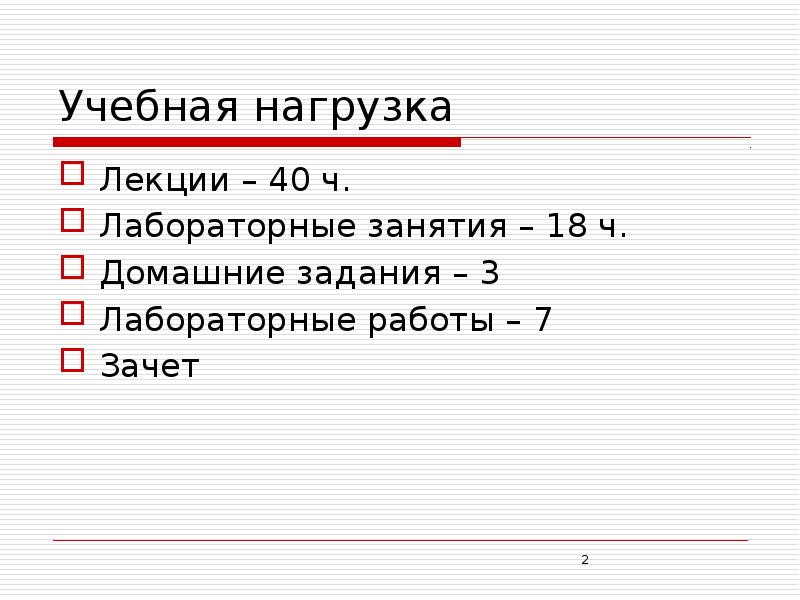

Слайд 2

Описание слайда:

Учебная нагрузка Лекции – 40 ч. Лабораторные занятия – 18 ч. Домашние задания – 3 Лабораторные работы – 7 Зачет

Слайд 3

Описание слайда:

Электрические цепи постоянного тока Основные понятия и определения Основные законы цепей постоянного тока Методы расчета электрических цепей постоянного тока

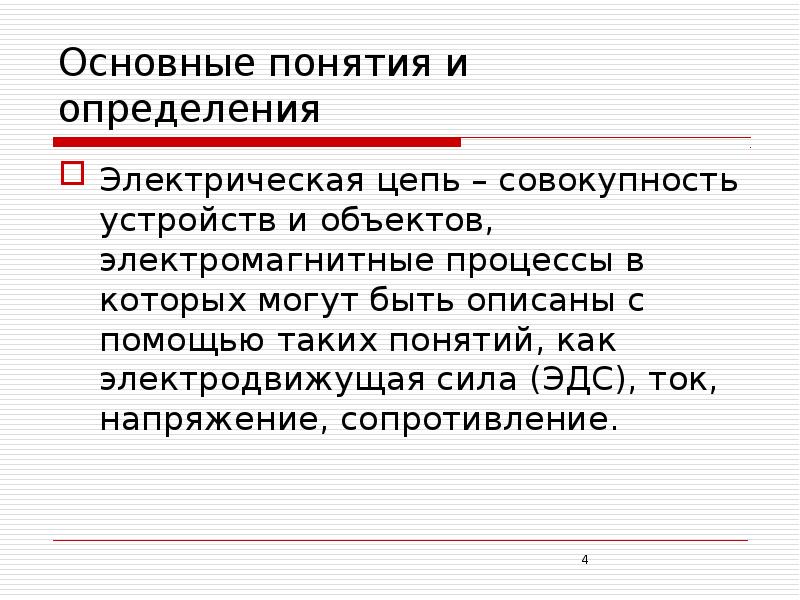

Слайд 4

Описание слайда:

Основные понятия и определения Электрическая цепь – совокупность устройств и объектов, электромагнитные процессы в которых могут быть описаны с помощью таких понятий, как электродвижущая сила (ЭДС), ток, напряжение, сопротивление.

Слайд 5

Описание слайда:

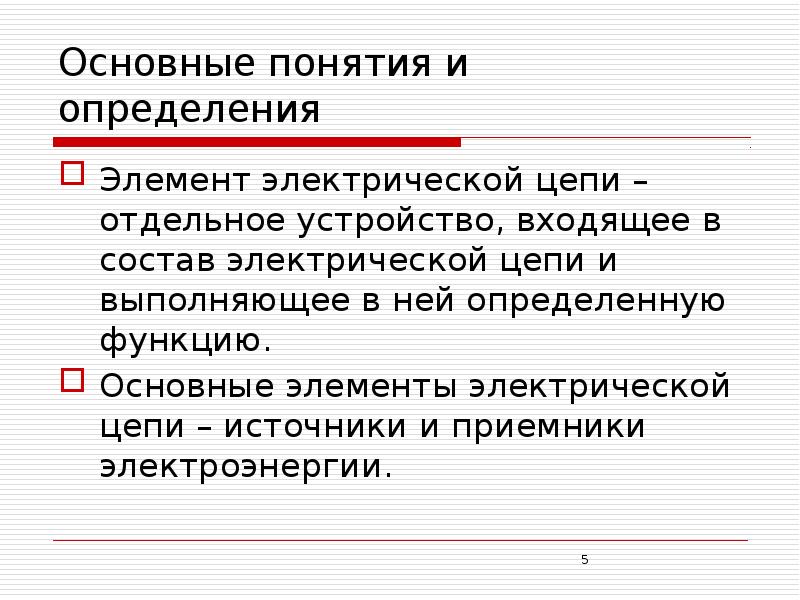

Основные понятия и определения Элемент электрической цепи – отдельное устройство, входящее в состав электрической цепи и выполняющее в ней определенную функцию. Основные элементы электрической цепи – источники и приемники электроэнергии.

Слайд 6

Описание слайда:

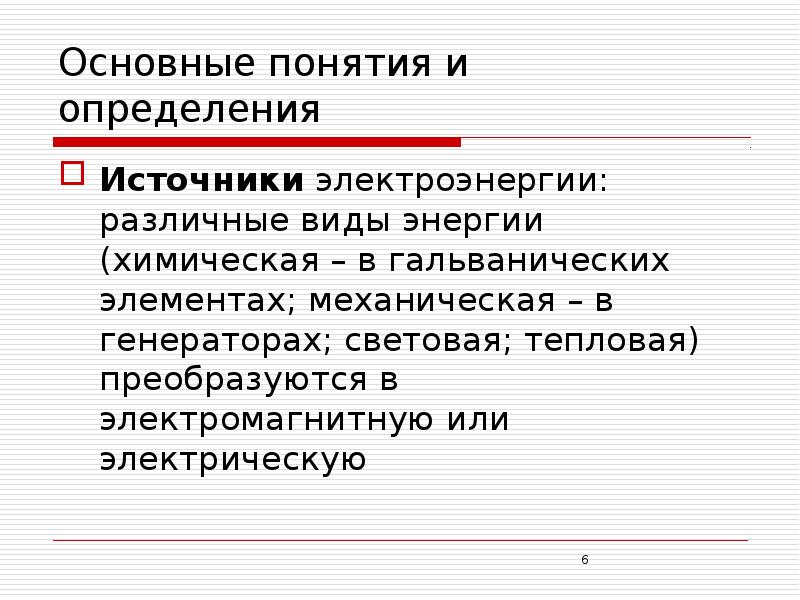

Основные понятия и определения Источники электроэнергии: различные виды энергии (химическая – в гальванических элементах; механическая – в генераторах; световая; тепловая) преобразуются в электромагнитную или электрическую

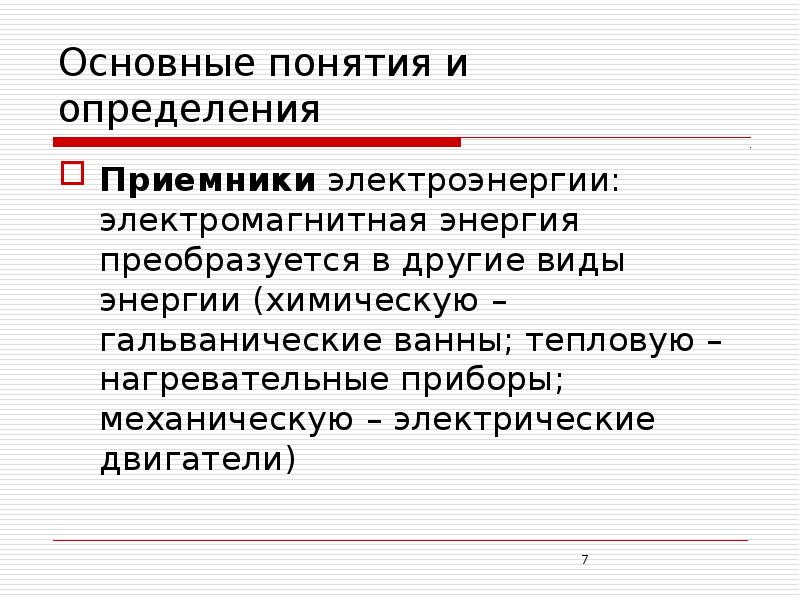

Слайд 7

Описание слайда:

Основные понятия и определения Приемники электроэнергии: электромагнитная энергия преобразуется в другие виды энергии (химическую – гальванические ванны; тепловую – нагревательные приборы; механическую – электрические двигатели)

Слайд 8

Описание слайда:

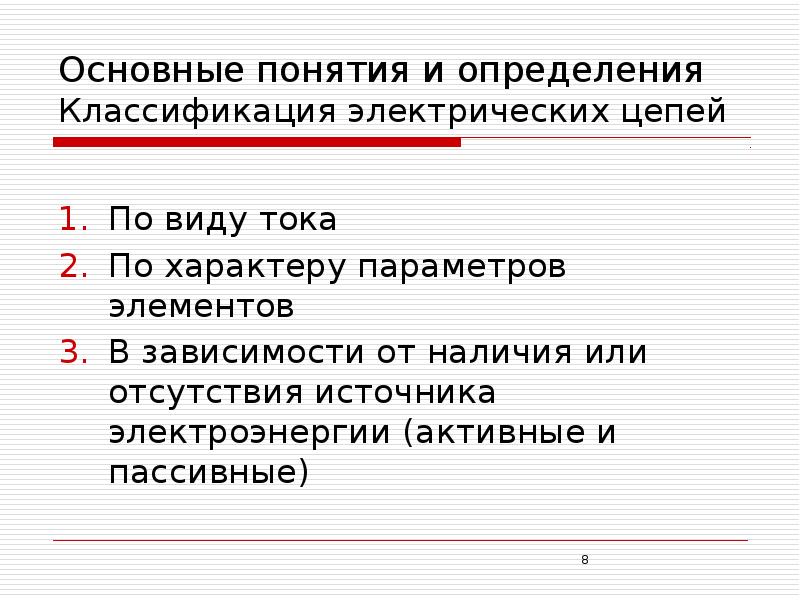

Основные понятия и определения Классификация электрических цепей По виду тока По характеру параметров элементов В зависимости от наличия или отсутствия источника электроэнергии (активные и пассивные)

Слайд 9

Описание слайда:

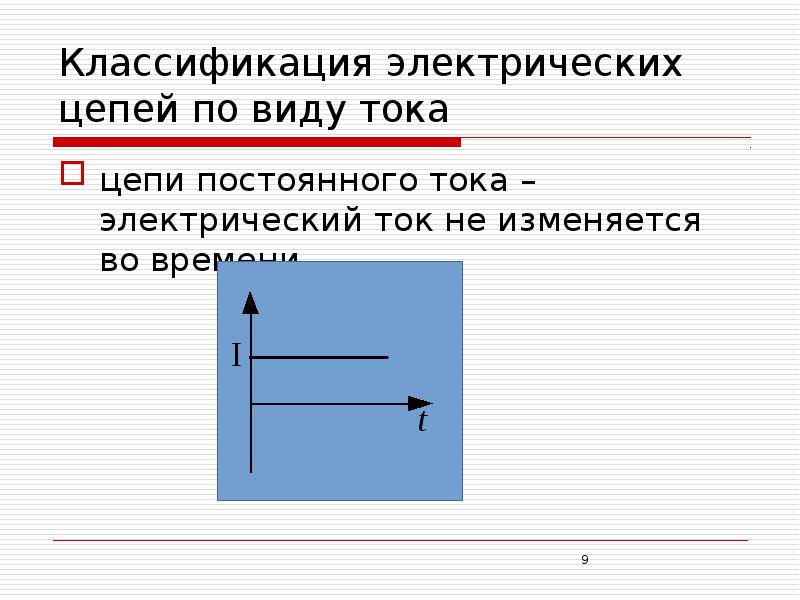

Классификация электрических цепей по виду тока цепи постоянного тока – электрический ток не изменяется во времени

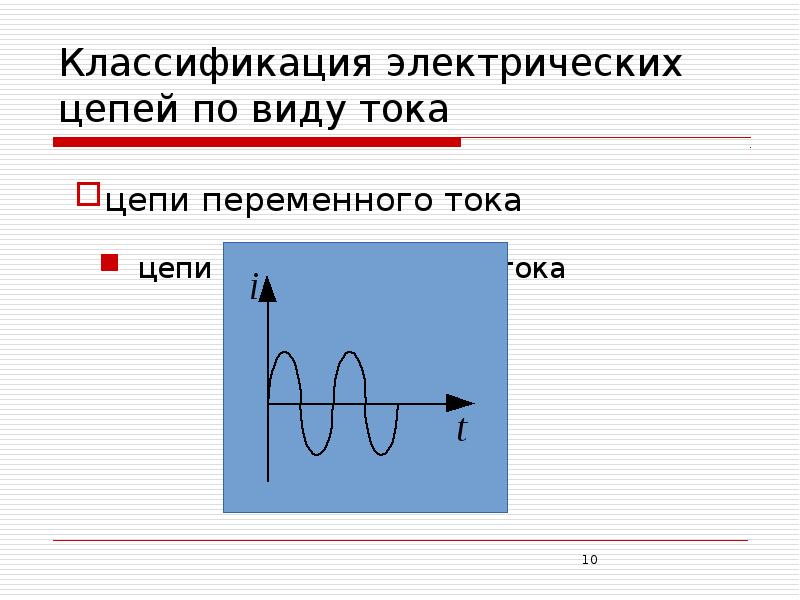

Слайд 10

Описание слайда:

Классификация электрических цепей по виду тока цепи синусоидального тока

Слайд 11

Описание слайда:

Классификация электрических цепей по виду тока цепи несинусоидального тока

Слайд 12

Описание слайда:

Классификация электрических цепей по характеру параметров элементов линейные цепи – цепи, сопротивления которых не зависят от значений и направлений токов; нелинейные

Слайд 13

Описание слайда:

Топологические понятия теории электрических цепей Ветвь электрической цепи – участок, элементы которого соединены друг за другом, т.е. последовательно. Ток в элементах ветви один и тот же

Слайд 14

Описание слайда:

Топологические понятия теории электрических цепей Узел электрической цепи – место соединения ветвей

Слайд 15

Описание слайда:

Топологические понятия теории электрических цепей Контур – любой замкнутый путь вдоль ветвей электрической цепи

Слайд 16

Описание слайда:

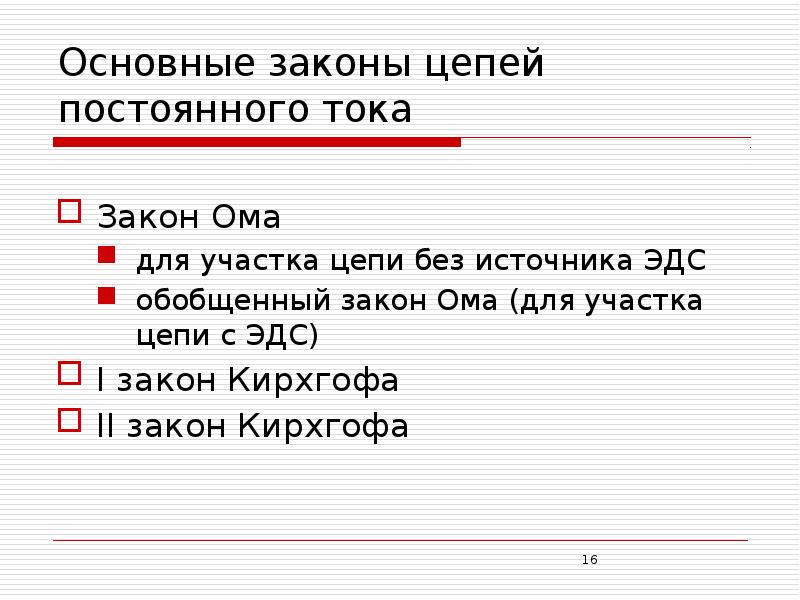

Основные законы цепей постоянного тока Закон Ома для участка цепи без источника ЭДС обобщенный закон Ома (для участка цепи с ЭДС) I закон Кирхгофа II закон Кирхгофа

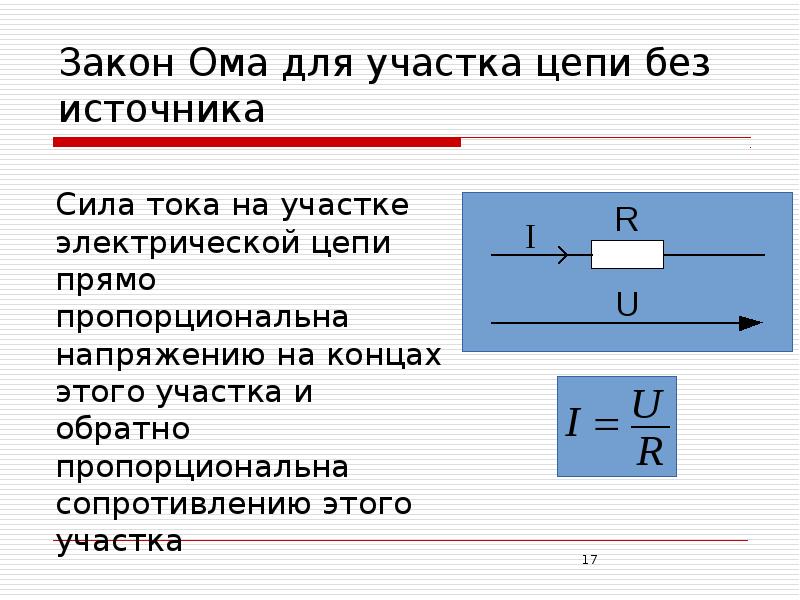

Слайд 17

Описание слайда:

Закон Ома для участка цепи без источника

Слайд 18

Описание слайда:

Обобщенный закон Ома (для участка цепи с ЭДС)

Слайд 19

Описание слайда:

I закон Кирхгофа

Слайд 20

Описание слайда:

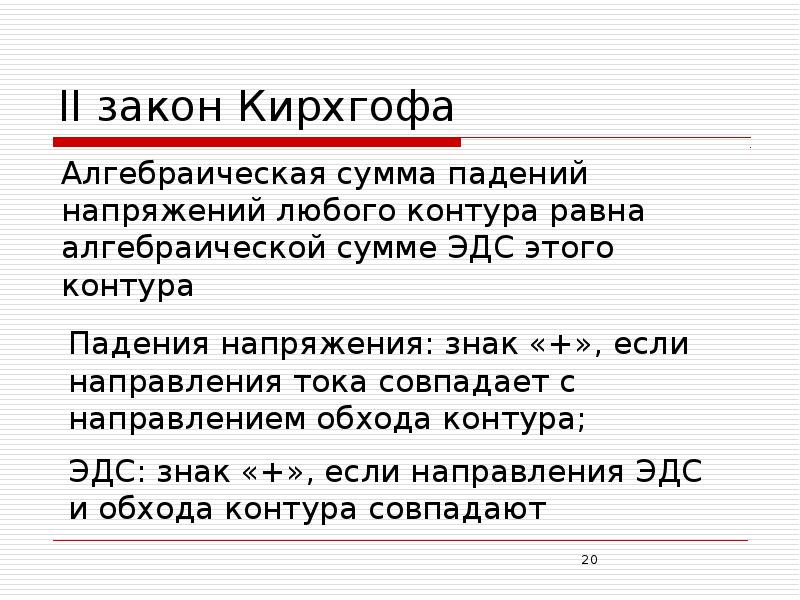

II закон Кирхгофа

Слайд 21

Описание слайда:

II закон Кирхгофа

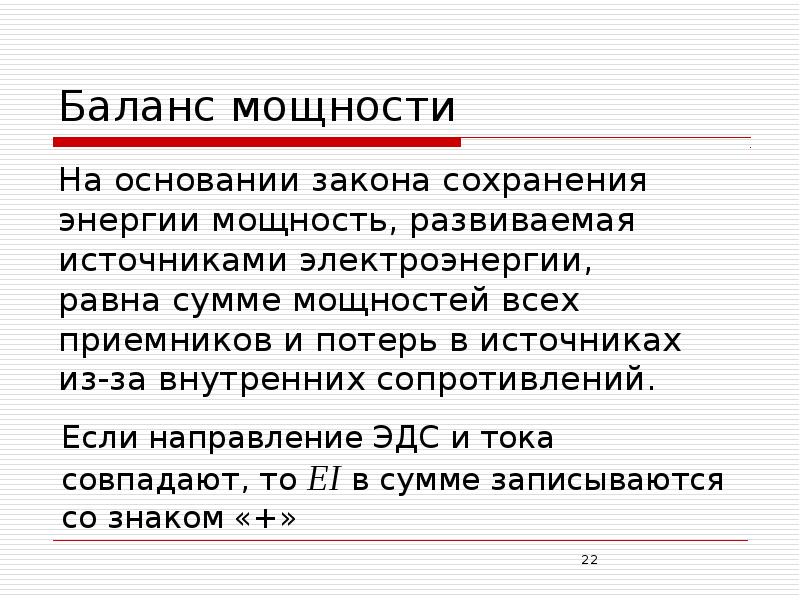

Слайд 22

Описание слайда:

Баланс мощности На основании закона сохранения энергии мощность, развиваемая источниками электроэнергии, равна сумме мощностей всех приемников и потерь в источниках из-за внутренних сопротивлений.

Слайд 23

Описание слайда:

Баланс мощности

Слайд 24

Описание слайда:

Баланс мощности

Слайд 25

Описание слайда:

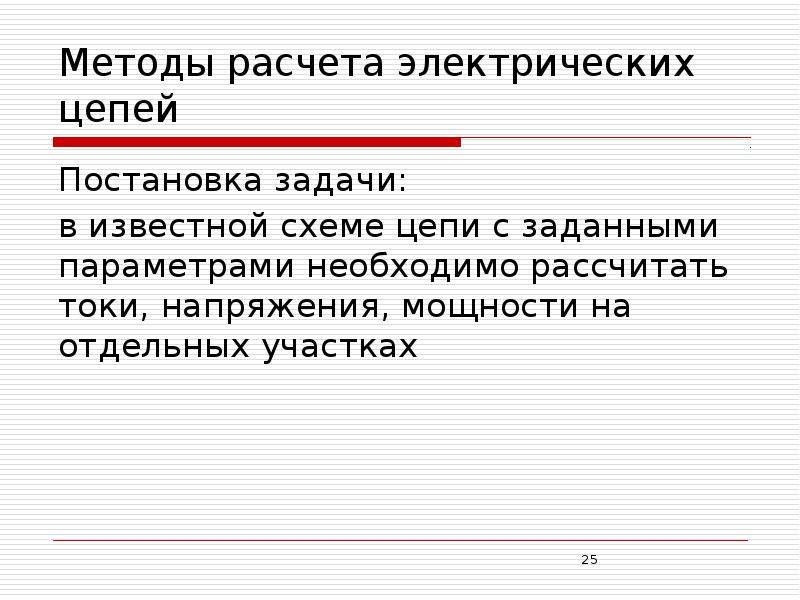

Методы расчета электрических цепей Постановка задачи: в известной схеме цепи с заданными параметрами необходимо рассчитать токи, напряжения, мощности на отдельных участках

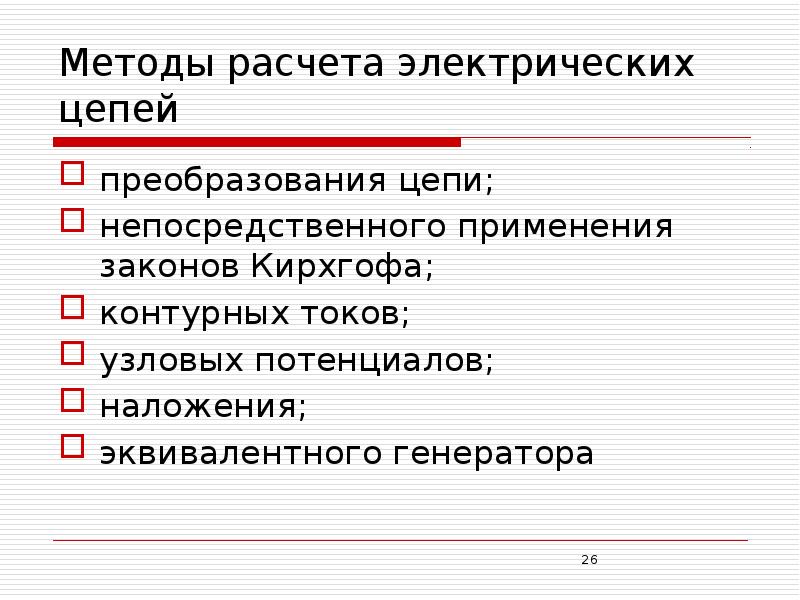

Слайд 26

Описание слайда:

Методы расчета электрических цепей преобразования цепи; непосредственного применения законов Кирхгофа; контурных токов; узловых потенциалов; наложения; эквивалентного генератора

Слайд 27

Описание слайда:

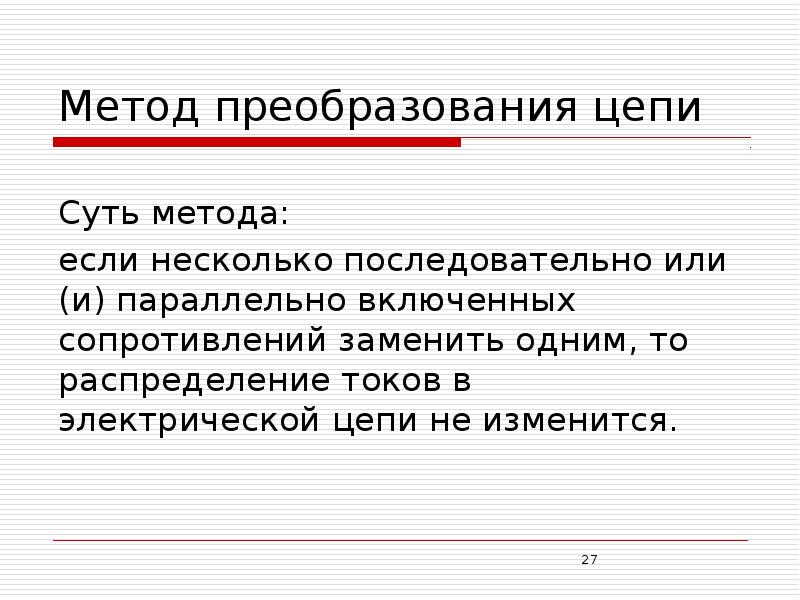

Метод преобразования цепи Суть метода: если несколько последовательно или (и) параллельно включенных сопротивлений заменить одним, то распределение токов в электрической цепи не изменится.

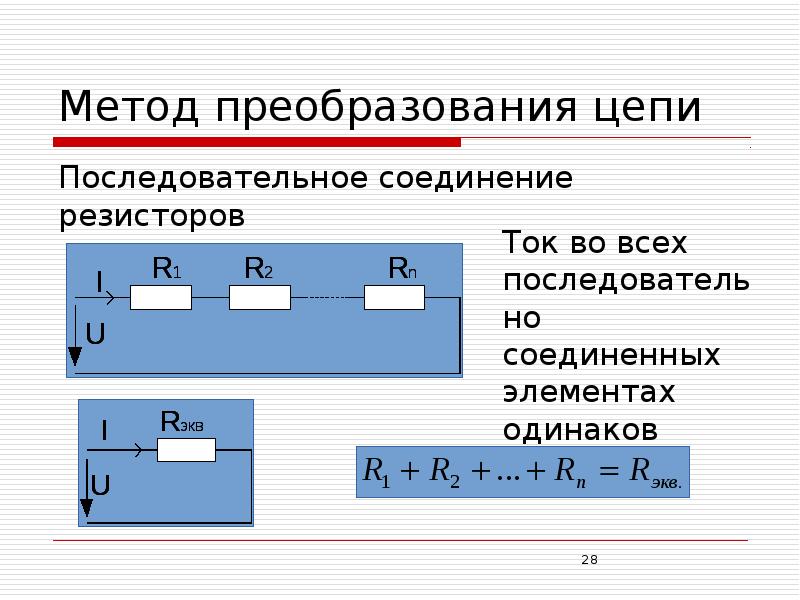

Слайд 28

Описание слайда:

Метод преобразования цепи Последовательное соединение резисторов

Слайд 29

Описание слайда:

Метод преобразования цепи

Слайд 30

Описание слайда:

Метод преобразования цепи

Слайд 31

Описание слайда:

Метод преобразования цепи

Слайд 32

Описание слайда:

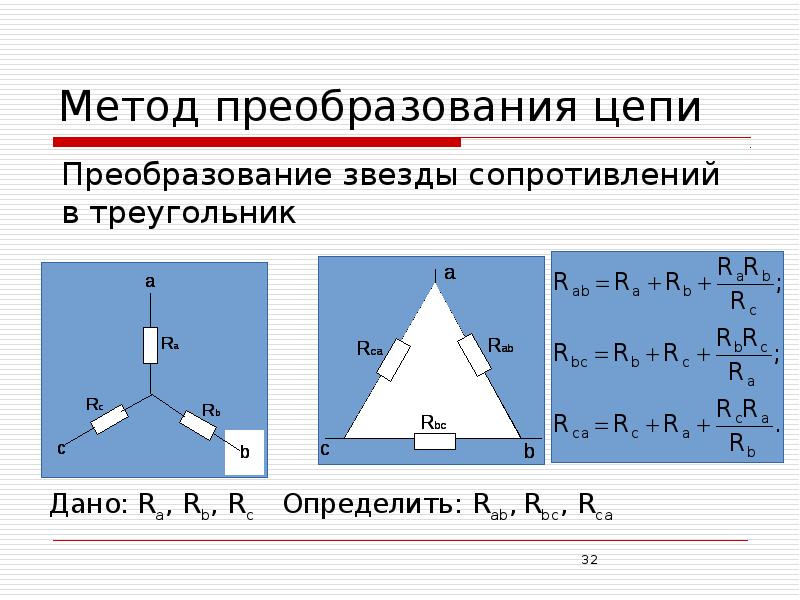

Метод преобразования цепи

Слайд 33

Описание слайда:

Метод непосредственного применения законов Кирхгофа Определить число ветвей (т.е. токов) и узлов в схеме.

Слайд 34

Описание слайда:

Метод непосредственного применения законов Кирхгофа Произвольно выбрать условно положительные направления токов. Общее число уравнений должно быть равно числу неизвестных токов.

Слайд 35

Описание слайда:

Метод непосредственного применения законов Кирхгофа Составить уравнения для (Nузлов-1) по I закону Кирхгофа и для Nветвей- (Nузлов-1) независимых контуров - по II закону Кирхгофа.

Слайд 36

Описание слайда:

Метод непосредственного применения законов Кирхгофа

Слайд 37

Описание слайда:

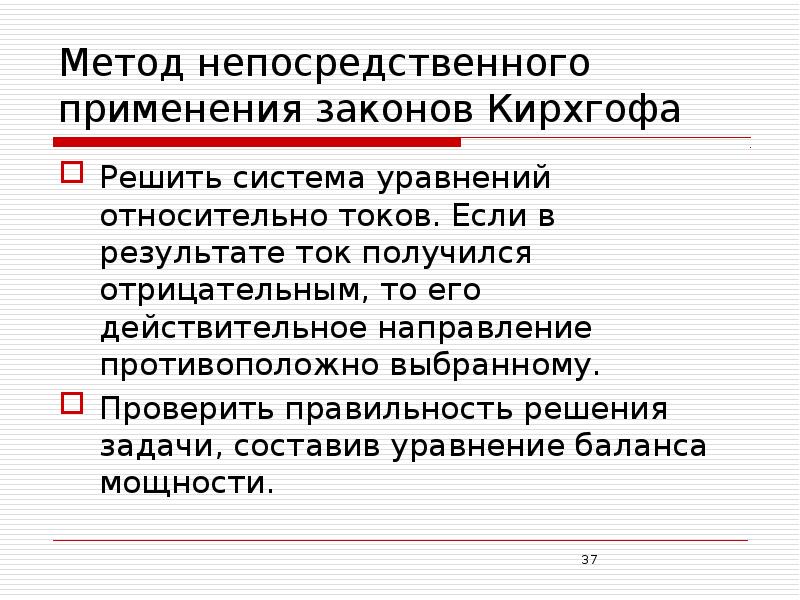

Метод непосредственного применения законов Кирхгофа Решить система уравнений относительно токов. Если в результате ток получился отрицательным, то его действительное направление противоположно выбранному. Проверить правильность решения задачи, составив уравнение баланса мощности.
