Слайд 1

Описание слайда:

Проектирование центральных и периферийных устройств ЭВС

Слайд 2

Описание слайда:

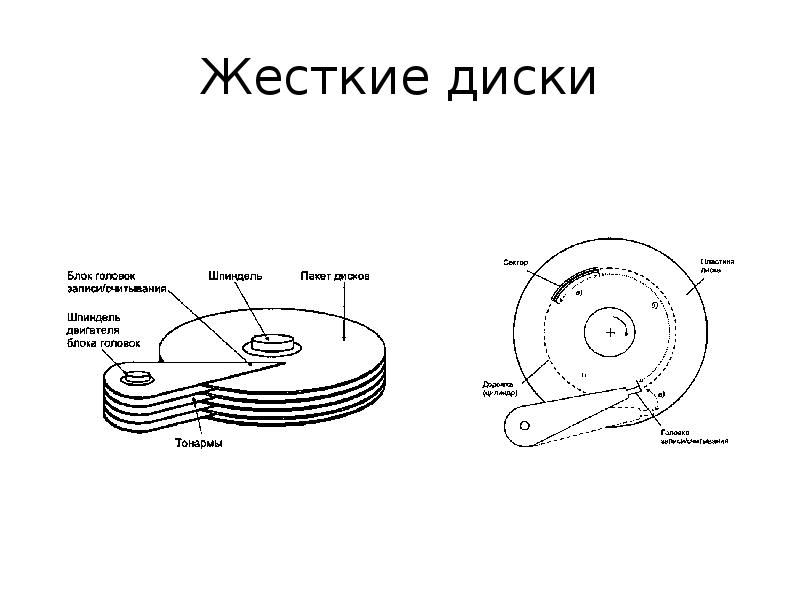

Жесткие диски

Слайд 3

Описание слайда:

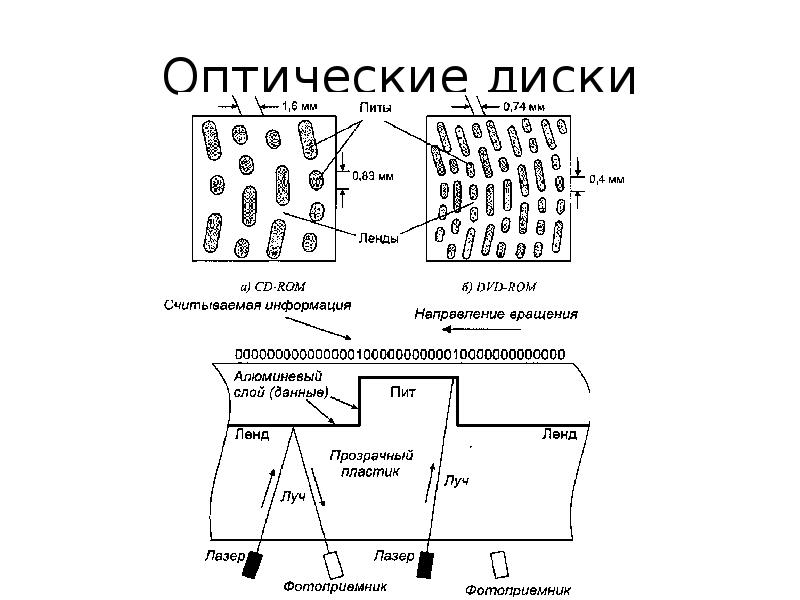

Оптические диски

Слайд 4

Описание слайда:

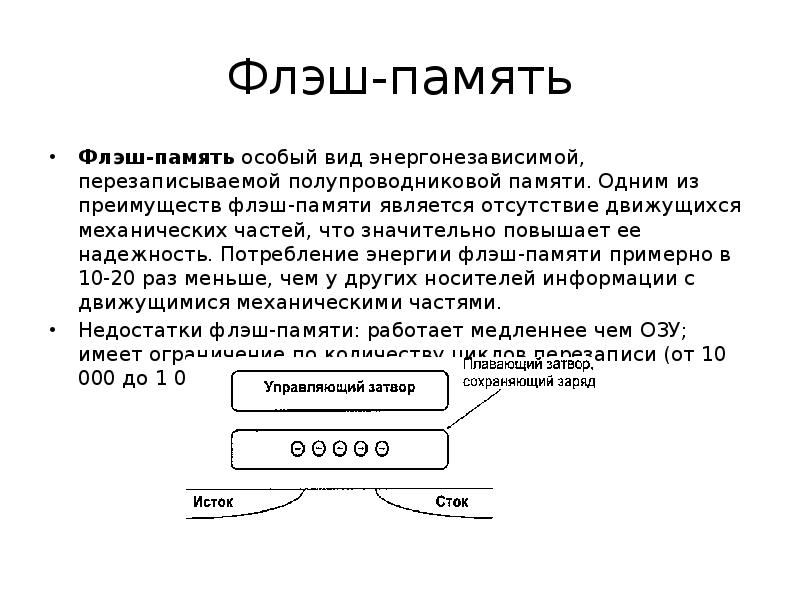

Флэш-память Флэш-память особый вид энергонезависимой, перезаписываемой полупроводниковой памяти. Одним из преимуществ флэш-памяти является отсутствие движущихся механических частей, что значительно повышает ее надежность. Потребление энергии флэш-памяти примерно в 10-20 раз меньше, чем у других носителей информации с движущимися механическими частями. Недостатки флэш-памяти: работает медленнее чем ОЗУ; имеет ограничение по количеству циклов перезаписи (от 10 000 до 1 000 000 для разных типов).

Слайд 5

Описание слайда:

Система ввода-вывода

Слайд 6

Описание слайда:

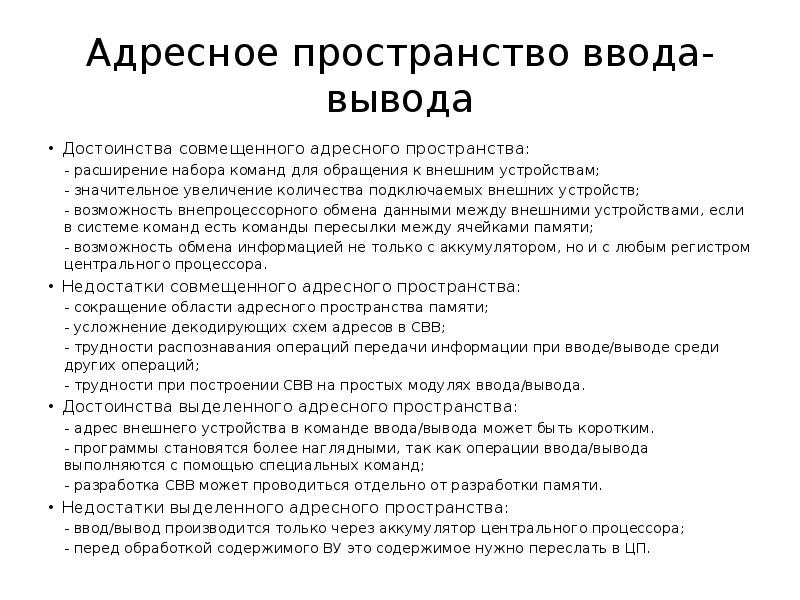

Адресное пространство ввода-вывода Достоинства совмещенного адресного пространства: - расширение набора команд для обращения к внешним устройствам; - значительное увеличение количества подключаемых внешних устройств; - возможность внепроцессорного обмена данными между внешними устройствами, если в системе команд есть команды пересылки между ячейками памяти; - возможность обмена информацией не только с аккумулятором, но и с любым регистром центрального процессора. Недостатки совмещенного адресного пространства: - сокращение области адресного пространства памяти; - усложнение декодирующих схем адресов в СВВ; - трудности распознавания операций передачи информации при вводе/выводе среди других операций; - трудности при построении СВВ на простых модулях ввода/вывода. Достоинства выделенного адресного пространства: - адрес внешнего устройства в команде ввода/вывода может быть коротким. - программы становятся более наглядными, так как операции ввода/вывода выполняются с помощью специальных команд; - разработка СВВ может проводиться отдельно от разработки памяти. Недостатки выделенного адресного пространства: - ввод/вывод производится только через аккумулятор центрального процессора; - перед обработкой содержимого ВУ это содержимое нужно переслать в ЦП.

Слайд 7

Описание слайда:

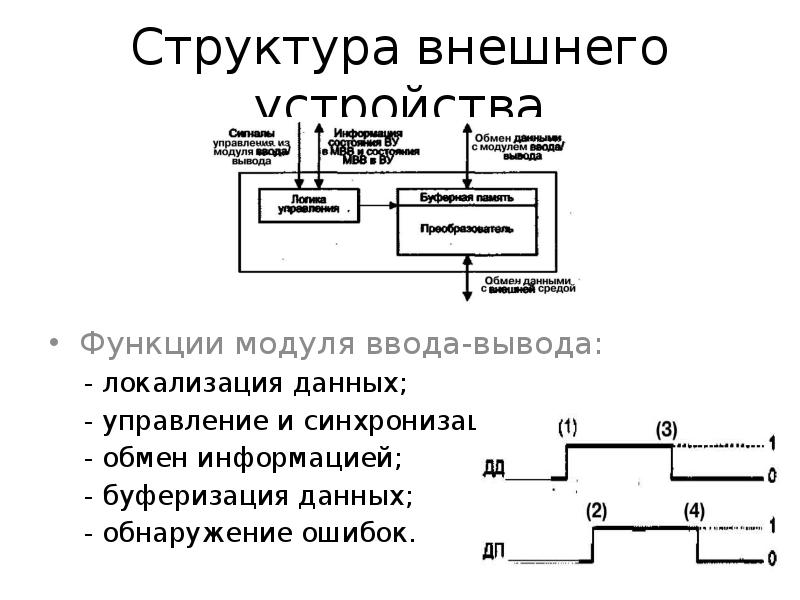

Структура внешнего устройства Функции модуля ввода-вывода: - локализация данных; - управление и синхронизация; - обмен информацией; - буферизация данных; - обнаружение ошибок.

Слайд 8

Описание слайда:

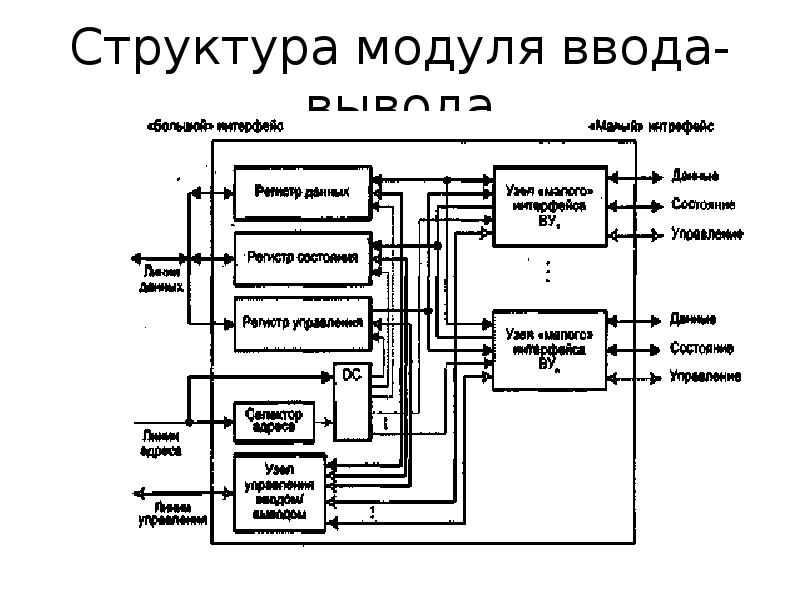

Структура модуля ввода-вывода

Слайд 9

Описание слайда:

Программно-управляемый ввод-вывод

Слайд 10

Описание слайда:

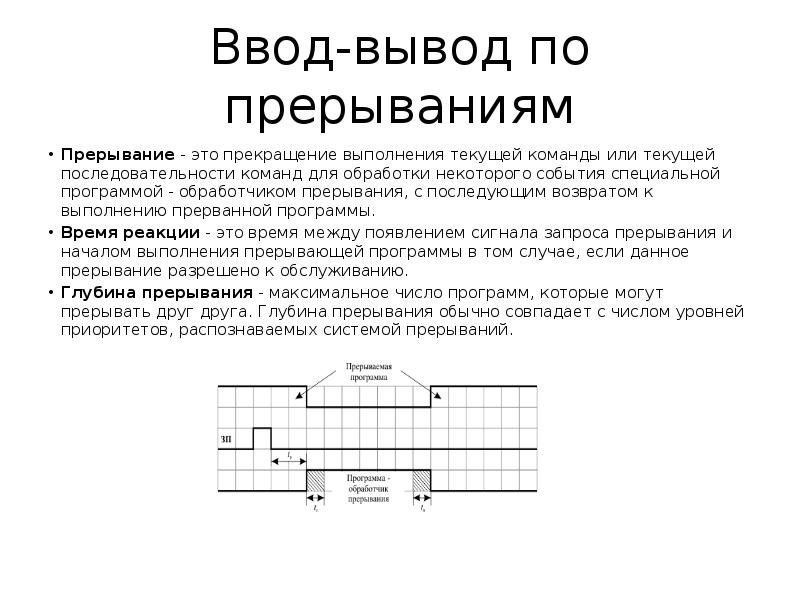

Ввод-вывод по прерываниям Прерывание - это прекращение выполнения текущей команды или текущей последовательности команд для обработки некоторого события специальной программой - обработчиком прерывания, с последующим возвратом к выполнению прерванной программы. Время реакции - это время между появлением сигнала запроса прерывания и началом выполнения прерывающей программы в том случае, если данное прерывание разрешено к обслуживанию. Глубина прерывания - максимальное число программ, которые могут прерывать друг друга. Глубина прерывания обычно совпадает с числом уровней приоритетов, распознаваемых системой прерываний.

Слайд 11

Описание слайда:

Ввод-вывод по прерываниям определение наиболее приоритетного незамаскированного запроса на прерывание; определение типа выбранного запроса; сохранение текущего состояния счетчика команд и регистра флагов; определение адреса обработчика прерывания по типу прерывания и передача управления первой команде этого обработчика; выполнение программы - обработчика прерывания; восстановление сохраненных значений счетчика команд и регистра флагов прерванной программы; продолжение выполнения прерванной программы.

Слайд 12

Описание слайда:

Ввод-вывод по прерываниям Аппаратные прерывания используются для организации взаимодействия с внешними устройствами. Запросы аппаратных прерываний поступают на специальные входы микропроцессора. Они бывают: маскируемые, которые могут быть замаскированы программными средствами компьютера; немаскируемые, запрос от которых таким образом замаскирован быть не может. Программные прерывания вызываются следующими ситуациями: особый случай, возникший при выполнении команды и препятствующий нормальному продолжению программы; наличие в программе специальной команды прерывания INT n, используемой программистом при обращениях к специальным функциям операционной системы для ввода-вывода информации.

Слайд 13

Описание слайда:

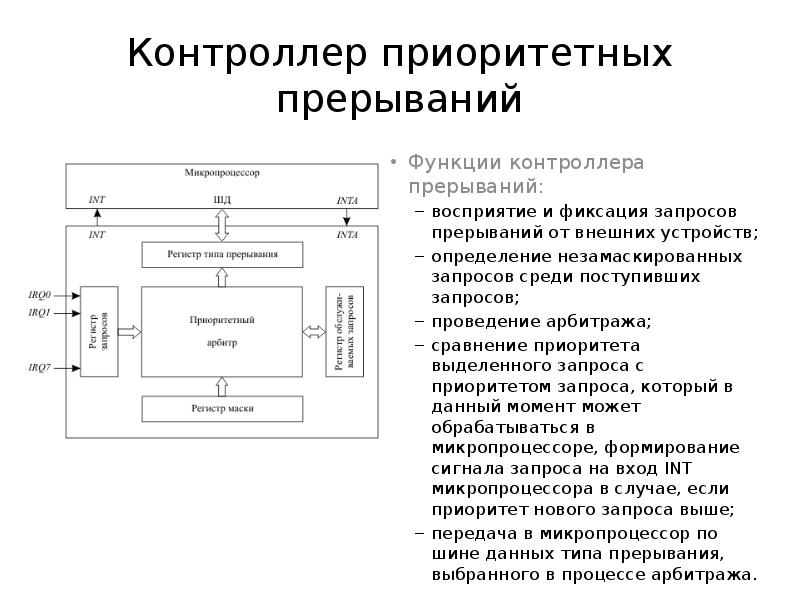

Контроллер приоритетных прерываний Функции контроллера прерываний: восприятие и фиксация запросов прерываний от внешних устройств; определение незамаскированных запросов среди поступивших запросов; проведение арбитража; сравнение приоритета выделенного запроса с приоритетом запроса, который в данный момент может обрабатываться в микропроцессоре, формирование сигнала запроса на вход INT микропроцессора в случае, если приоритет нового запроса выше; передача в микропроцессор по шине данных типа прерывания, выбранного в процессе арбитража.

Слайд 14

Описание слайда:

Прямой доступ к памяти Функции контроллера ПДП: 1) Управление инициируемой процессором или ПУ передачей данных между ПУ и ОП; 2) Задание размеров блока данных, который подлежит передаче, и области памяти, используемой при передачи; 3) Формирование адресов ячеек ОП, участвующих при передаче; 4) Подсчет числа единиц переданных данных и определение момента завершения операции ввода-вывода.

Слайд 15

Описание слайда:

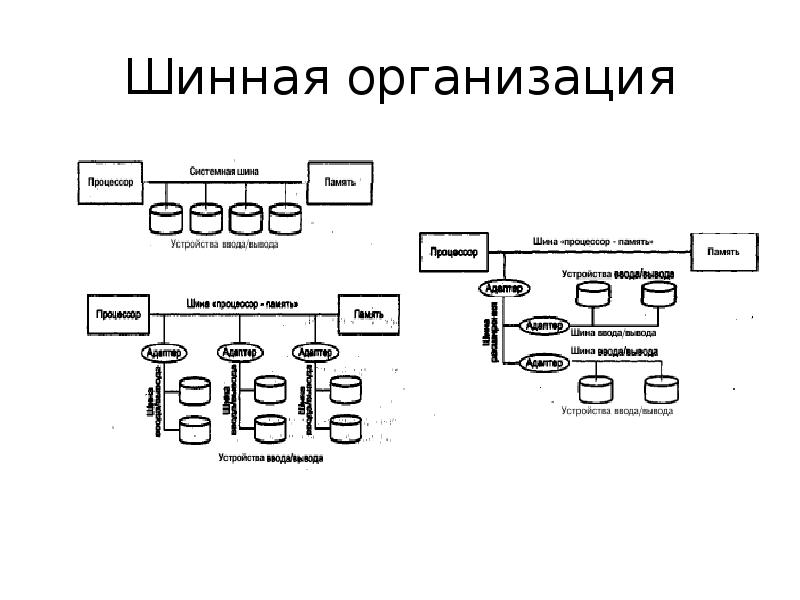

Шинная организация

Слайд 16

Описание слайда:

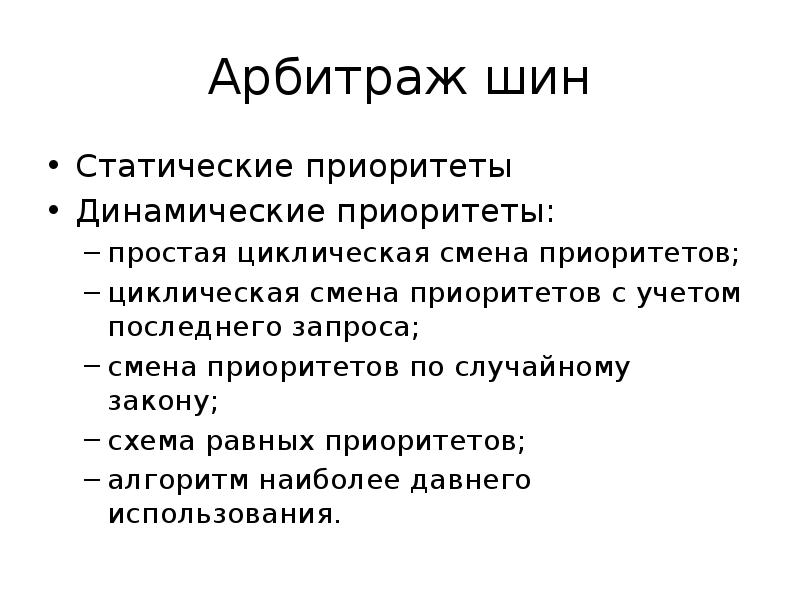

Арбитраж шин Статические приоритеты Динамические приоритеты: простая циклическая смена приоритетов; циклическая смена приоритетов с учетом последнего запроса; смена приоритетов по случайному закону; схема равных приоритетов; алгоритм наиболее давнего использования.

Слайд 17

Описание слайда:

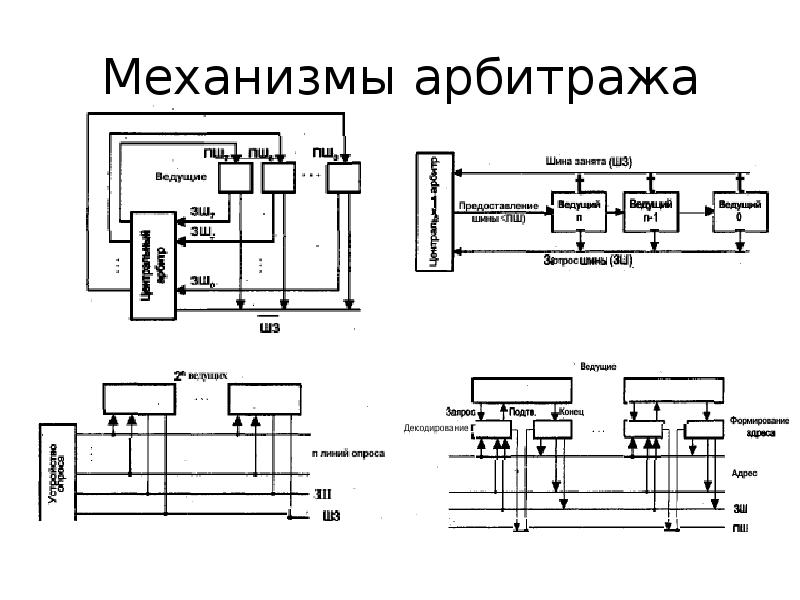

Механизмы арбитража

Слайд 18

Описание слайда:

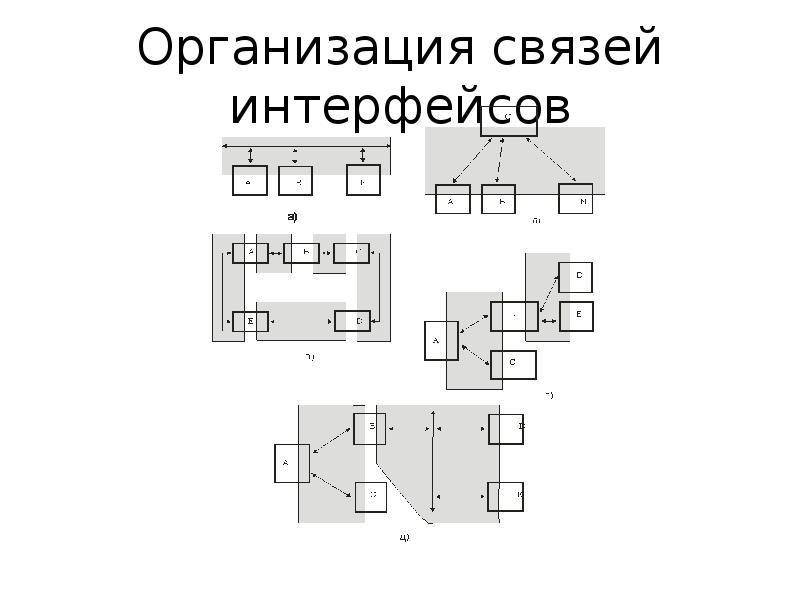

Организация интерфейсов ЭВМ Интерфейс - совокупность унифицированных аппаратных, программных и конструктивных средств, необходимых для реализации взаимодействия различных функциональных элементов в автоматических системах сбора и обработки информации при условиях, предписанных стандартом и направленных на обеспечение информационной, электрической и конструктивной совместимости указанных элементов

Слайд 19

Описание слайда:

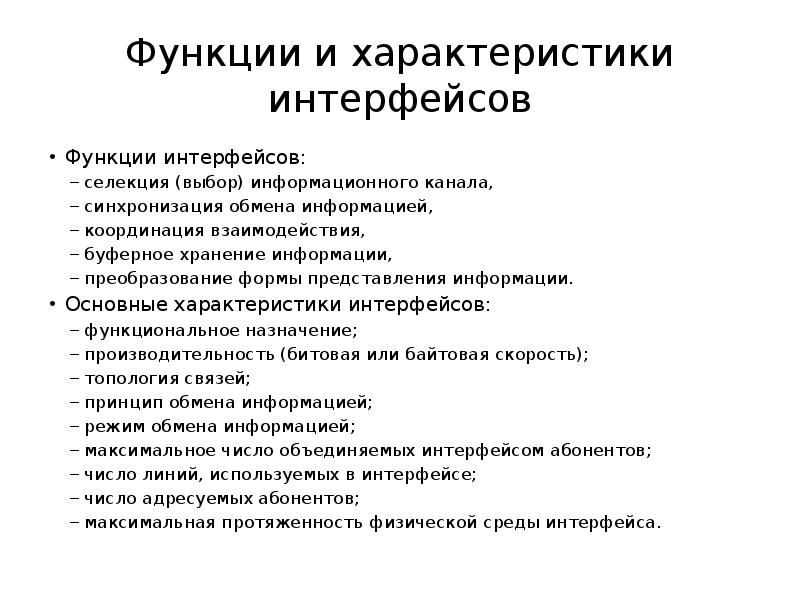

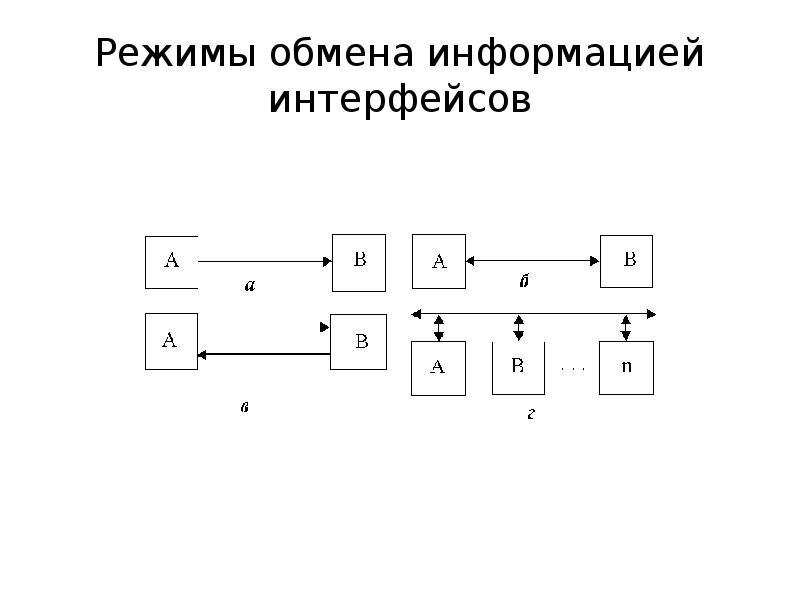

Функции и характеристики интерфейсов Функции интерфейсов: селекция (выбор) информационного канала, синхронизация обмена информацией, координация взаимодействия, буферное хранение информации, преобразование формы представления информации. Основные характеристики интерфейсов: функциональное назначение; производительность (битовая или байтовая скорость); топология связей; принцип обмена информацией; режим обмена информацией; максимальное число объединяемых интерфейсом абонентов; число линий, используемых в интерфейсе; число адресуемых абонентов; максимальная протяженность физической среды интерфейса.
