Слайд 1

Описание слайда:

Проектирование центральных и периферийных устройств ЭВС

Слайд 2

Описание слайда:

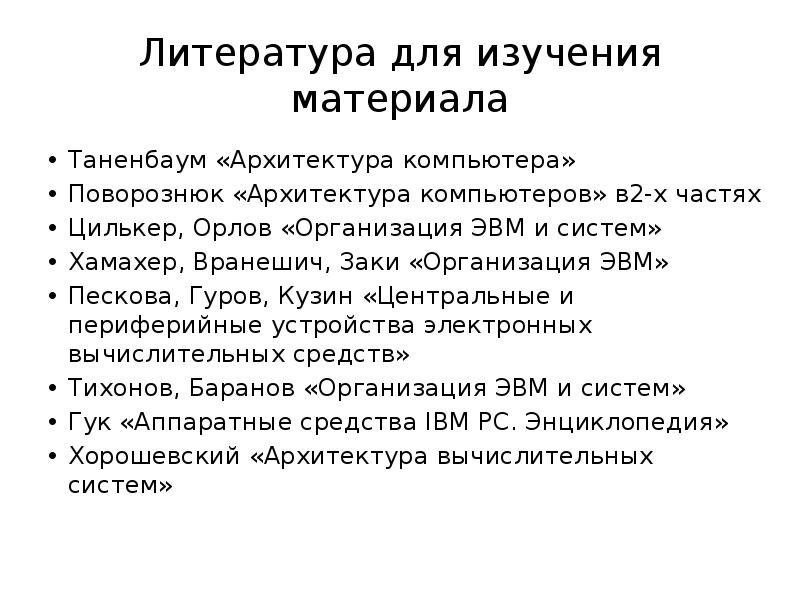

Литература для изучения материала Таненбаум «Архитектура компьютера» Поворознюк «Архитектура компьютеров» в2-х частях Цилькер, Орлов «Организация ЭВМ и систем» Хамахер, Вранешич, Заки «Организация ЭВМ» Пескова, Гуров, Кузин «Центральные и периферийные устройства электронных вычислительных средств» Тихонов, Баранов «Организация ЭВМ и систем» Гук «Аппаратные средства IBM PC. Энциклопедия» Хорошевский «Архитектура вычислительных систем»

Слайд 3

Описание слайда:

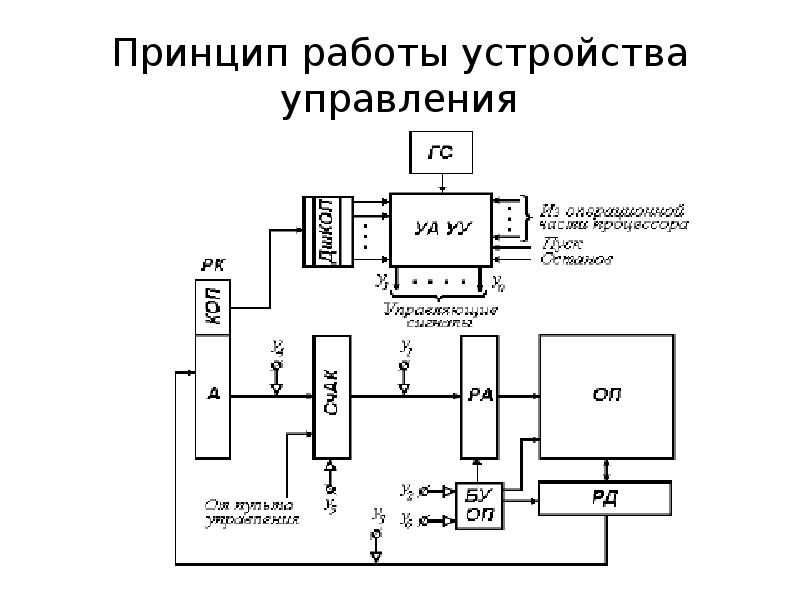

Принцип работы устройства управления

Слайд 4

Описание слайда:

Способы адресации информации Способом адресации называется механизм получения исполнительного адреса из исходного. Применение различных способов адресации обусловлено причинами: - необходимость получения наименьшей разрядности адресного поля команды при адресации оперативной памяти большой емкости; - требование удобства адресации элементов массивов данных в циклических программах; - необходимость обеспечения возможности написания программ, перемещаемых программ, не зависящих от абсолютных адресов памяти.

Слайд 5

Описание слайда:

Способы адресации информации Непосредственная адресация – способ адресации, при котором в адресном поле команды размещается сам операнд, подлежащий обработке; Прямая адресация – способ адресации, при котором исполнительный адрес совпадает с исходным; Регистровая адресация - используется для обращения к рабочим регистрам выбранного банка рабочих регистров. Команды с регистровой адресацией содержат в коде операции поле, которое определяет номер регистра; Косвенная адресация – в адресном поле команды указывают адрес ячейки памяти, в которой хранится исполнительный адрес; Относительная адресация (в некоторых случаях называемая индексной) – исходный адрес состоит из адреса индекса Ax и смещения D. Адрес индекса является номером регистра или адресом ячейки), где хранится значение индекса Х. Исполнительный адрес AE при относительной адресации получают посредством сложения содержимого регистра или ячейки (AX)=Х, указываемых адресом индекса AX, и смещения D, т.е. AE =(AX) + D = X + D; Неявная адресация - подразумевает, что адрес к регистрам или памяти не указывается при помощи операнда. Адрес регистра определяется самой инструкцией и содержится в коде операции;

Слайд 6

Описание слайда:

Классификация устройств управления Функциональная ориентация – универсальные УУ, специализированные УУ; Принцип организации цикла выполнения команды – синхронные УУ, асинхронные УУ, смешанные (синхронно-асинхронные) УУ; Количество уровней управления – одноуровневые УУ, многоуровневые УУ; Метод хранения программы – УУ с внутренним хранением программ, УУ с внешним хранением программ; Порядок следования команд программы – УУ с естественным порядком следования команд, УУ с принудительным порядком следования команд; Формат реализуемых команд – одноадресные, двухадресные, трехадресные УУ, УУ с переменной адресностью команд; безадресные УУ; Способ реализации команд – централизованные УУ, распределенные УУ; Способ построения управляющего автомата – схемные УУ, микропрограммные УУ.

Слайд 7

Описание слайда:

Схемная и программная логика Системы команд таких процессоров всегда фиксированные и не могут быть изменены пользователем. Микропрограмма в таком автомате хранится за счет системы жестких связей между узлами УУ. Для изменения микропрограммы требуется демонтаж жестких связей и создание новой схемы. Основным преимуществом схемных УУ является быстродействие. Недостатком УУ на жесткой логике является то, что любые изменения или модификации команд процессора, требующие изменения микропрограмм, приведут к изменению структуры управляющего автомата, а следовательно, и топологии его внутренних связей.

Слайд 8

Описание слайда:

Компоненты процессорной системы

Слайд 9

Описание слайда:

Регистровая структура ЦП Программно-доступные регистры разделяются на: регистры общего назначения; сегментные регистры; регистр флагов; указатель команды.

Слайд 10

Описание слайда:

Регистр флагов Арифметические флаги: CF – Carry Flag (флаг переноса). В нем фиксируется перенос из старшего разряда при сложении и заем в старший разряд при вычитании; PF – Parity Flag ( флаг паритета четности). Этот флаг используется как аппаратная поддержка контроля по четности (нечетности); AF – Аuxiliary Carry Flag (флаг вспомогательного переноса). В этом флаге фиксируется межтетрадный перенос при сложении и межтетрадный заем при вычитании; ZF – Zero Flag (флаг нуля). Устанавливается при нулевом результате операции; SF – Sign Flag (флаг знака). В него копируется старший бит результата, интерпретируемый как знак; OF – Overflow Flag (флаг переполнения). Устанавливается в командах сложения и вычитания в случае, если результат операции не помещается в формате операндов. Флаги управления: TF – Trace Flag (флаг трассировки (ловушки)). При установке флага TF процессор переводится в отладочный режим работы; DF – Direction Flag (флаг направления). Его значение используется командами обработки строк (цепочек) и определяет направление обработки; IF – Interrupt Flag (флаг прерываний). С помощью этого флага разрешаются или запрещаются внешние прерывания.

Слайд 11

Описание слайда:

Классификация команд МП

Слайд 12

Описание слайда:

Форматы и размеры команд

Слайд 13

Описание слайда:

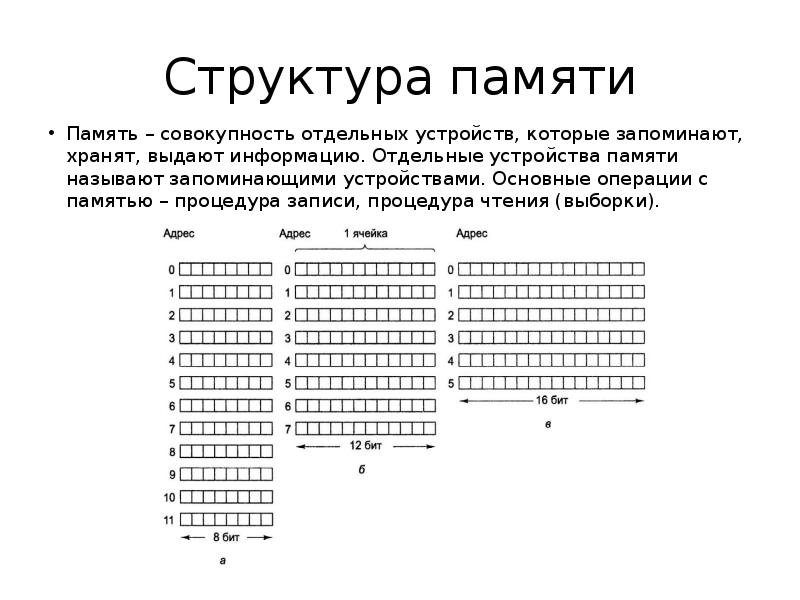

Структура памяти Память – совокупность отдельных устройств, которые запоминают, хранят, выдают информацию. Отдельные устройства памяти называют запоминающими устройствами. Основные операции с памятью – процедура записи, процедура чтения (выборки).

Слайд 14

Описание слайда:

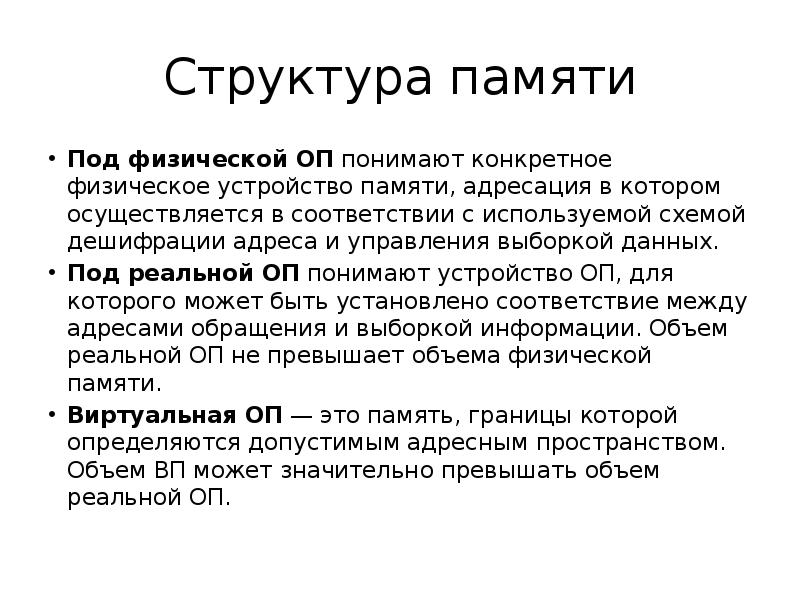

Структура памяти Под физической ОП понимают конкретное физическое устройство памяти, адресация в котором осуществляется в соответствии с используемой схемой дешифрации адреса и управления выборкой данных. Под реальной ОП понимают устройство ОП, для которого может быть установлено соответствие между адресами обращения и выборкой информации. Объем реальной ОП не превышает объема физической памяти. Виртуальная ОП — это память, границы которой определяются допустимым адресным пространством. Объем ВП может значительно превышать объем реальной ОП.

Слайд 15

Описание слайда:

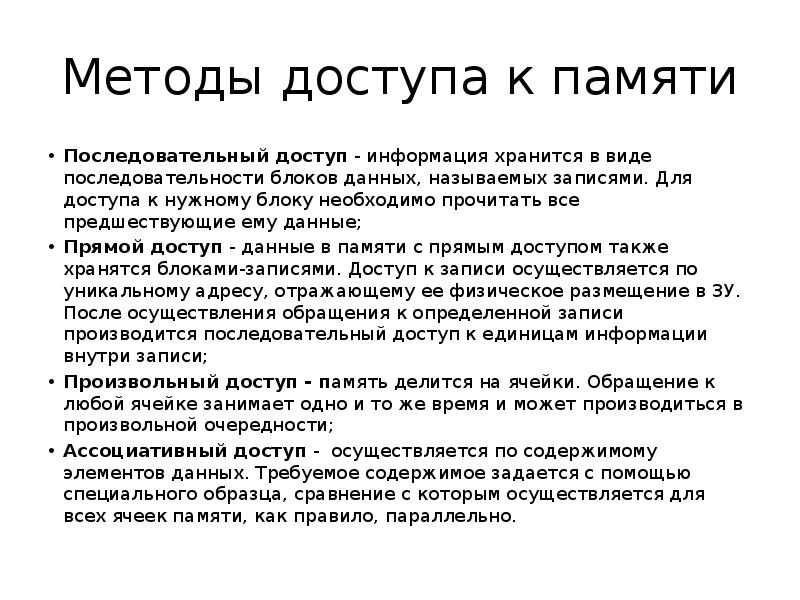

Методы доступа к памяти Последовательный доступ - информация хранится в виде последовательности блоков данных, называемых записями. Для доступа к нужному блоку необходимо прочитать все предшествующие ему данные; Прямой доступ - данные в памяти с прямым доступом также хранятся блоками-записями. Доступ к записи осуществляется по уникальному адресу, отражающему ее физическое размещение в ЗУ. После осуществления обращения к определенной записи производится последовательный доступ к единицам информации внутри записи; Произвольный доступ - память делится на ячейки. Обращение к любой ячейке занимает одно и то же время и может производиться в произвольной очередности; Ассоциативный доступ - осуществляется по содержимому элементов данных. Требуемое содержимое задается с помощью специального образца, сравнение с которым осуществляется для всех ячеек памяти, как правило, параллельно.

Слайд 16

Описание слайда:

Иерархическая структура памяти

Слайд 17

Описание слайда:

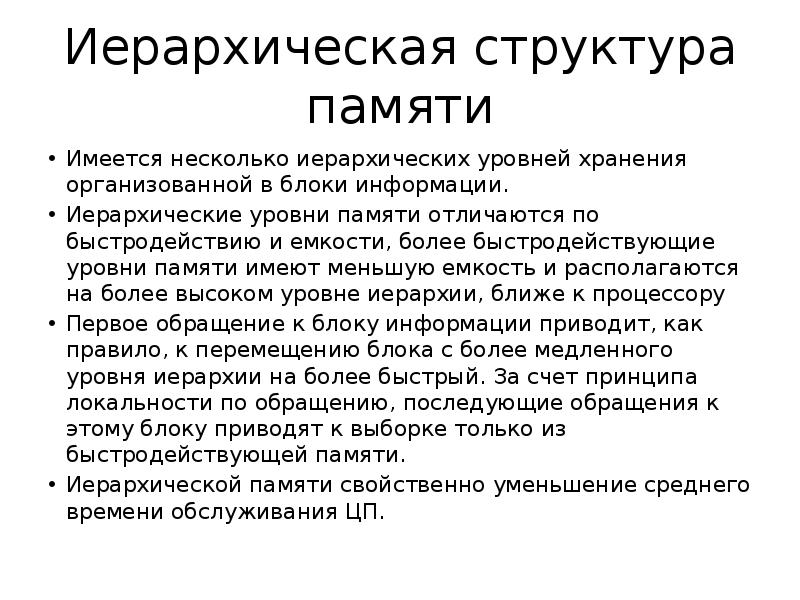

Иерархическая структура памяти Имеется несколько иерархических уровней хранения организованной в блоки информации. Иерархические уровни памяти отличаются по быстродействию и емкости, более быстродействующие уровни памяти имеют меньшую емкость и располагаются на более высоком уровне иерархии, ближе к процессору Первое обращение к блоку информации приводит, как правило, к перемещению блока с более медленного уровня иерархии на более быстрый. За счет принципа локальности по обращению, последующие обращения к этому блоку приводят к выборке только из быстродействующей памяти. Иерархической памяти свойственно уменьшение среднего времени обслуживания ЦП.

Слайд 18

Описание слайда:

Основные параметры памяти Быстродействие памяти определяется временем выполнения операций записи и считывания данных. Для количественной оценки быстродействия памяти обычно используют три параметра: время доступа, время передачи данных, длительность цикла обращения, или период обращения. Производительность памяти можно характеризовать как скорость потока записываемых или считываемых данных и измерять в мегабайтах в секунду. Производительность памяти, как основной, так и кэша, обычно характеризуют длительностью пакетных циклов чтения. Достоверность хранения данных вероятность ошибки возрастает с увеличением объема памяти. В первых моделях PC применялся контроль четности. В этом случае каждый байт памяти сопровождается битом четности (parity bit), дополняющим количество единиц в байте до нечетного. В компьютерах особо ответственного применения используют память с обнаружением и коррекцией ошибок (Error Checking and Correcting, ECC).

Слайд 19

Описание слайда:

Статическая память SRAM – энергозависимая память, обладает очень малым временем доступа, основана на использовании триггеров в качестве запоминающего элемента.

Слайд 20

Описание слайда:

Динамическая память DRAM - энергозависимая память, запоминающим элементом является конденсатор. Запись и считывание информации производится путем открытия транзисторов Т1 и Т2 и подключением накопительной емкости С к шине данных.

Слайд 21

Описание слайда:

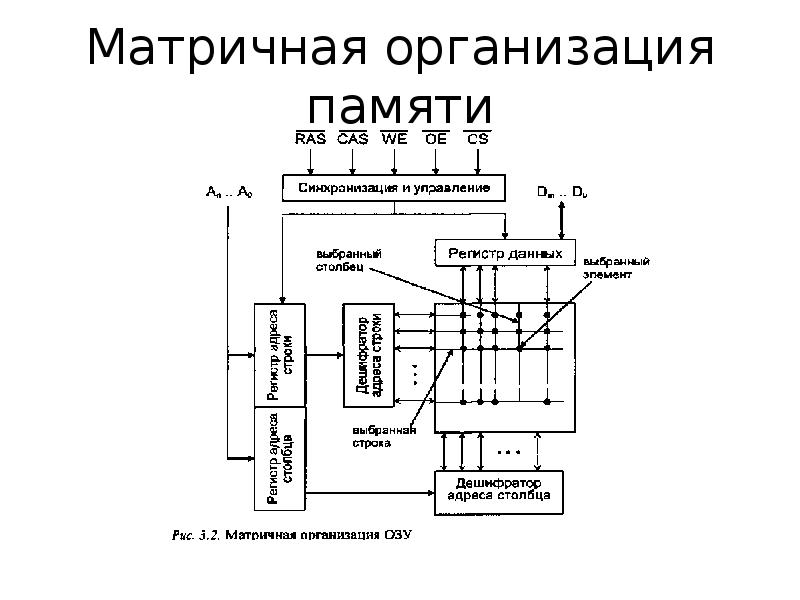

Матричная организация памяти

Слайд 22

Описание слайда:

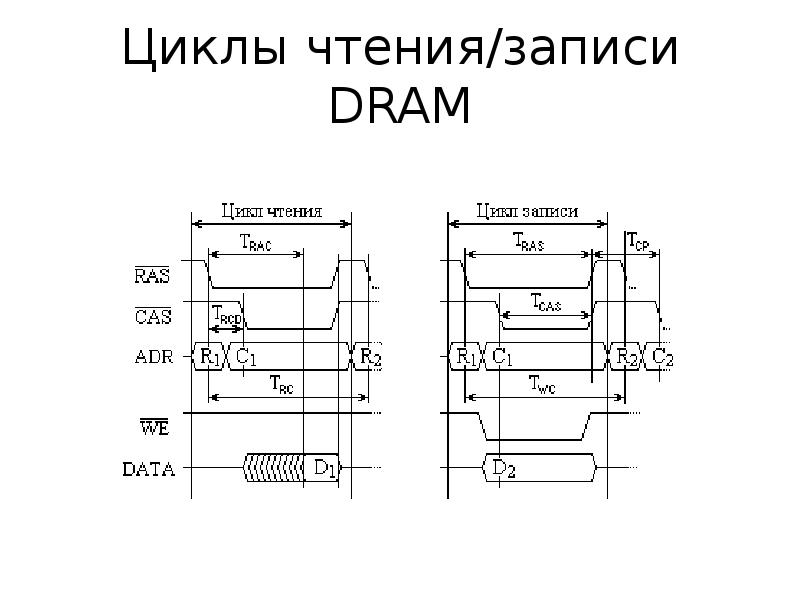

Циклы чтения/записи DRAM

Слайд 23

Описание слайда:

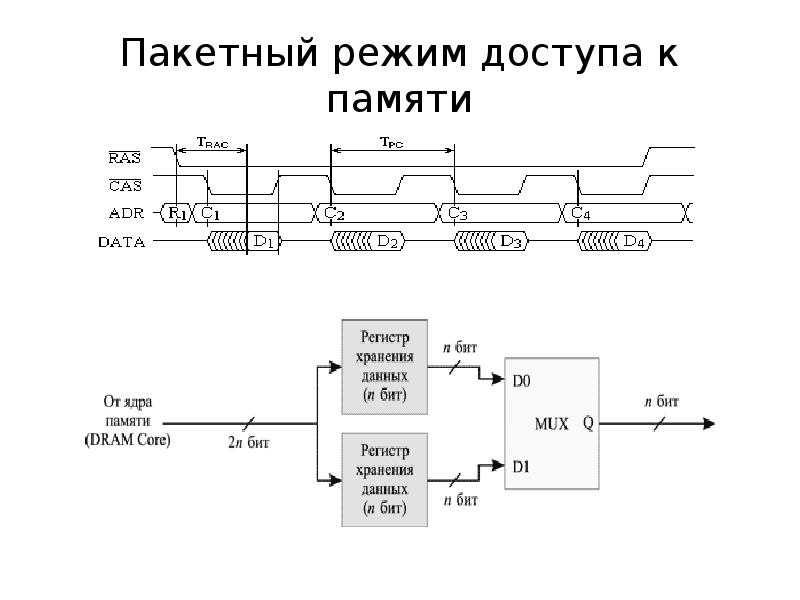

Пакетный режим доступа к памяти

Слайд 24

Описание слайда:

Регенерация памяти Регенерация памяти — регулярный циклический перебор ее ячеек с холостыми циклами.

Слайд 25

Описание слайда:

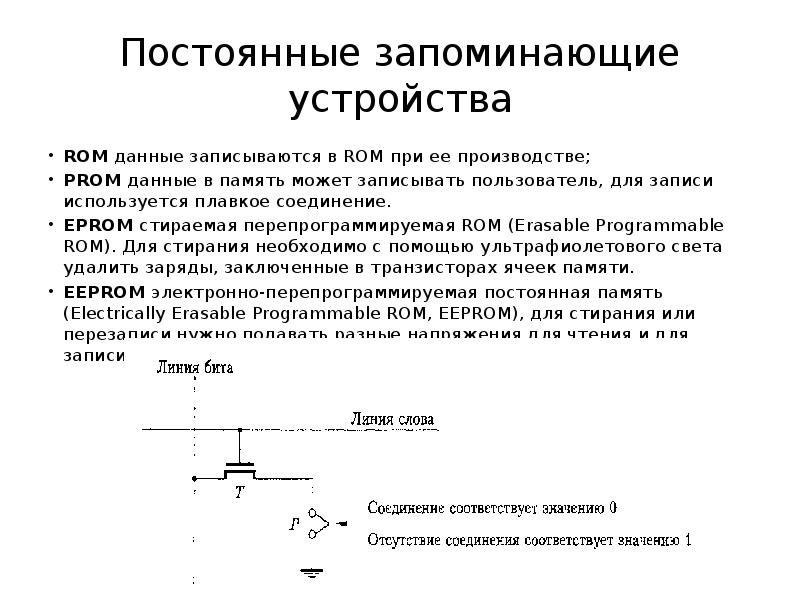

Постоянные запоминающие устройства ROM данные записываются в ROM при ее производстве; PROM данные в память может записывать пользователь, для записи используется плавкое соединение. EPROM стираемая перепрограммируемая ROM (Erasable Programmable ROM). Для стирания необходимо с помощью ультрафиолетового света удалить заряды, заключенные в транзисторах ячеек памяти. EEPROM электронно-перепрограммируемая постоянная память (Electrically Erasable Programmable ROM, EEPROM), для стирания или перезаписи нужно подавать разные напряжения для чтения и для записи.

Слайд 26

Описание слайда:

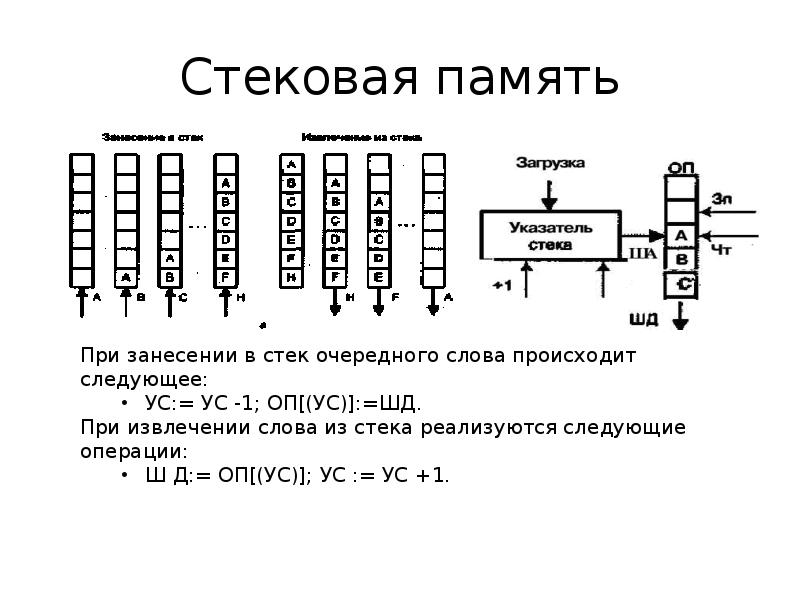

Стековая память

Слайд 27

Описание слайда:

Ассоциативная память

Слайд 28

Описание слайда:

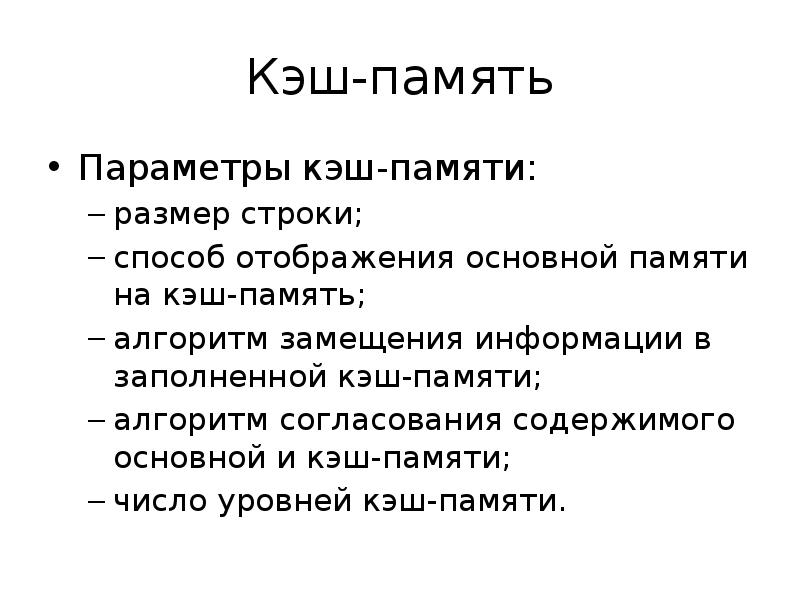

Кэш-память Параметры кэш-памяти: размер строки; способ отображения основной памяти на кэш-память; алгоритм замещения информации в заполненной кэш-памяти; алгоритм согласования содержимого основной и кэш-памяти; число уровней кэш-памяти.

Слайд 29

Описание слайда:

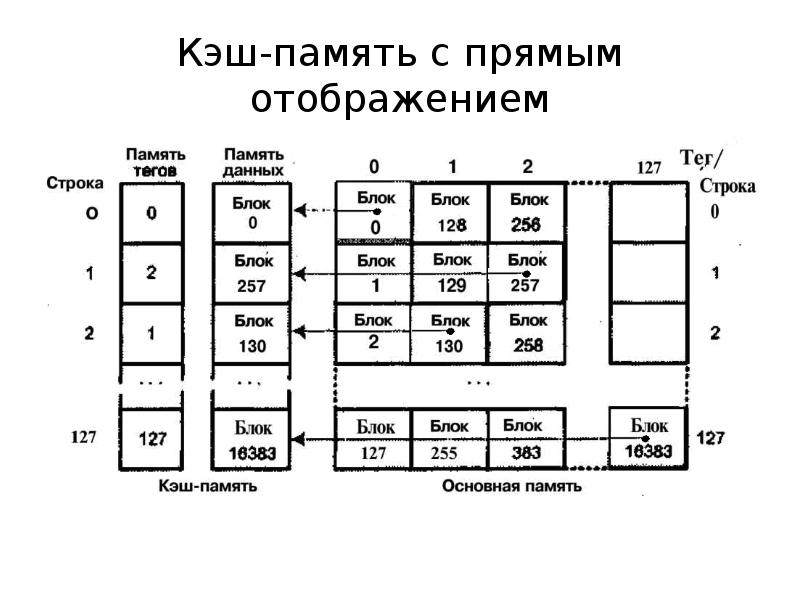

Кэш-память с прямым отображением

Слайд 30

Описание слайда:

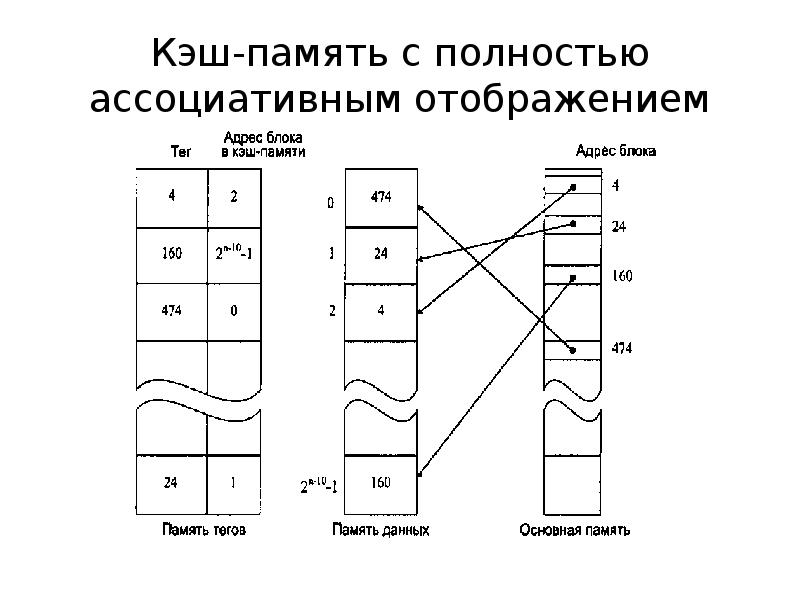

Кэш-память с полностью ассоциативным отображением

Слайд 31

Описание слайда:

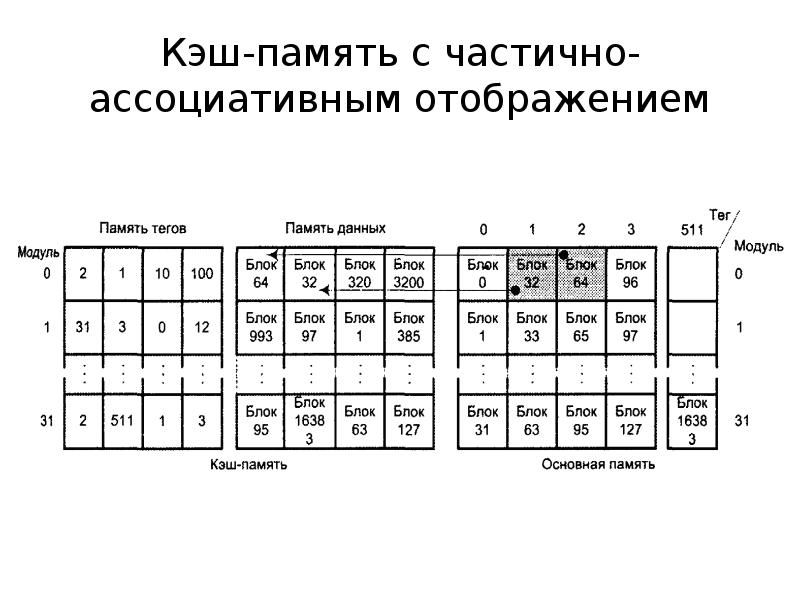

Кэш-память с частично-ассоциативным отображением

Слайд 32

Описание слайда:

Алгоритмы замещения кэш-памяти Алгоритм наиболее давнего использования (LRU); Алгоритм работающий по принципу «первый вошел, первый вышел» (FIFO); Алгоритм наименее частого использования (LFU); Алгоритм произвольного выбора строки для замены.

Слайд 33

Описание слайда:

Стратегии обновления основной памяти и стратегии замещения Методы обновления ОП: Методы сквозной записи; Методы обратной записи. Стратегии замещения при промахе: разместить записываемый блок в кэш-памяти; не размещать записываемый блок в кэш-памяти. Блок модифицируется в ОП и не загружается в кэшпамять.
