Виды, разрезы, сечения Презентационное сопровождение урока черчения

Слайд 2

Описание слайда:

Изображения на чертеже В зависимости от содержания все изображения на чертежах подразделяются на виды, разрезы или сечения

Слайд 3

Описание слайда:

Виды Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Невидимые части поверхности предмета на видах указываются штриховыми линиями. ГОСТом предусматривается 6 основных видов. Главным видом обычно называется изображение, на котором наибольшее количество элементов поверхности указано явным образом (линиями видимого контура).

Слайд 4

Описание слайда:

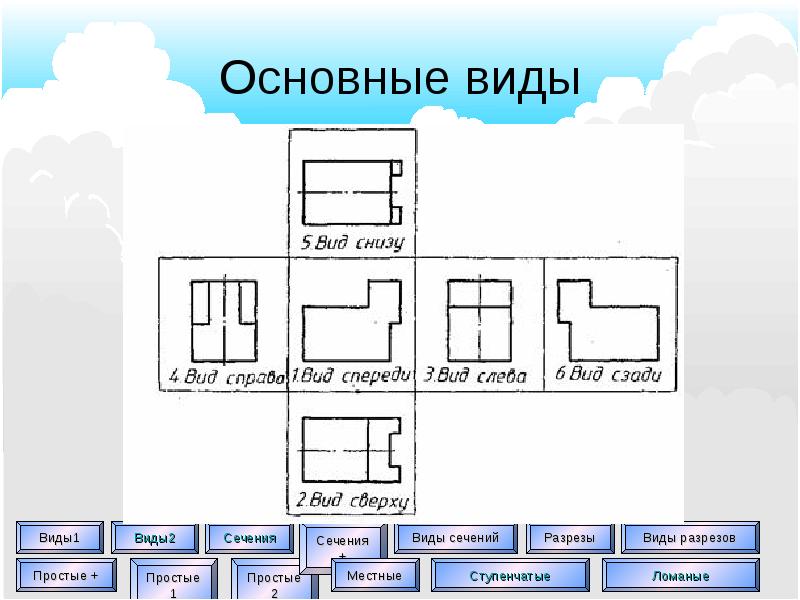

Основные виды

Слайд 5

Описание слайда:

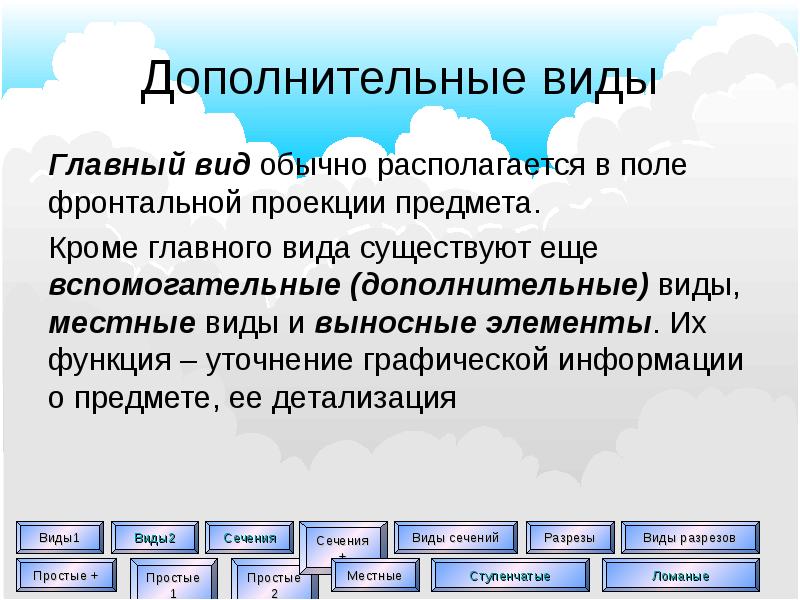

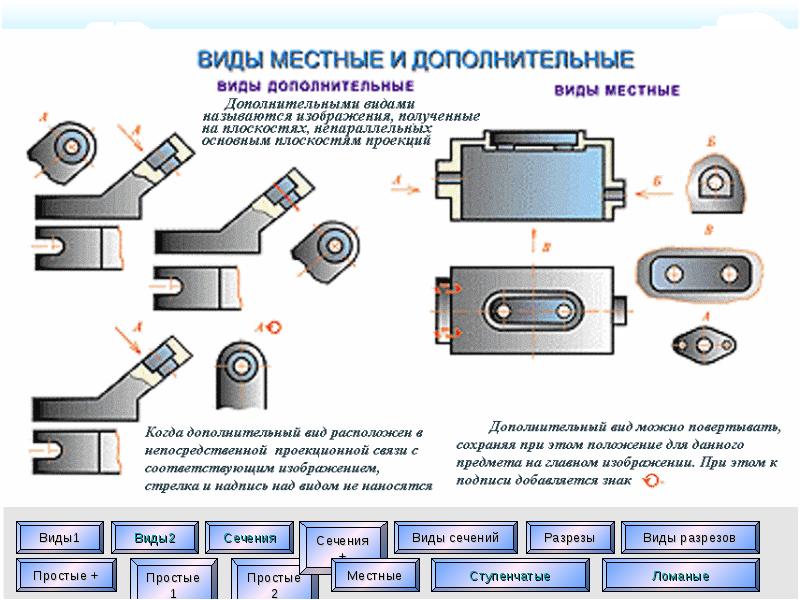

Дополнительные виды Главный вид обычно располагается в поле фронтальной проекции предмета. Кроме главного вида существуют еще вспомогательные (дополнительные) виды, местные виды и выносные элементы. Их функция – уточнение графической информации о предмете, ее детализация

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

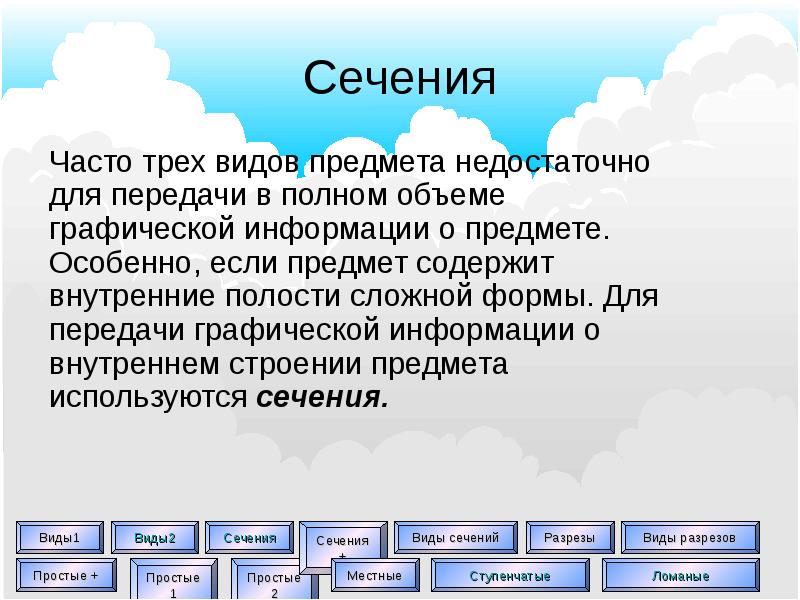

Сечения Часто трех видов предмета недостаточно для передачи в полном объеме графической информации о предмете. Особенно, если предмет содержит внутренние полости сложной формы. Для передачи графической информации о внутреннем строении предмета используются сечения.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

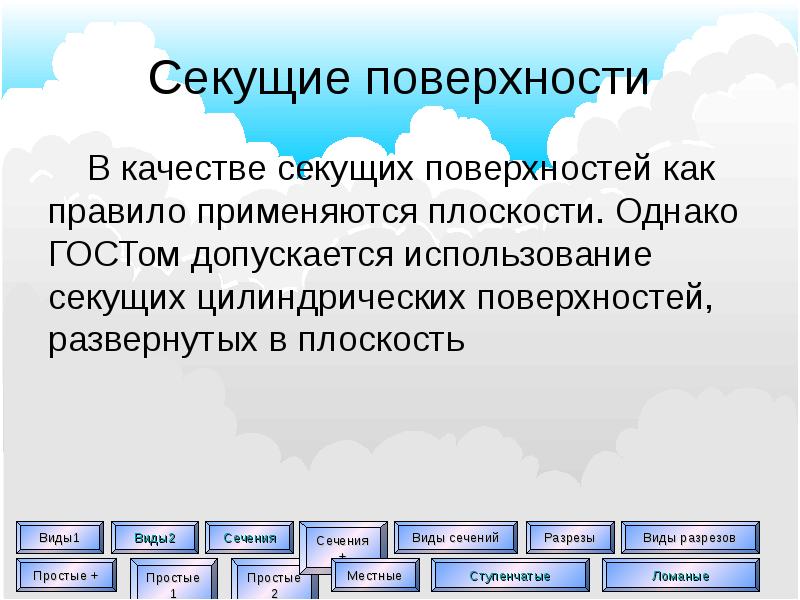

Секущие поверхности В качестве секущих поверхностей как правило применяются плоскости. Однако ГОСТом допускается использование секущих цилиндрических поверхностей, развернутых в плоскость

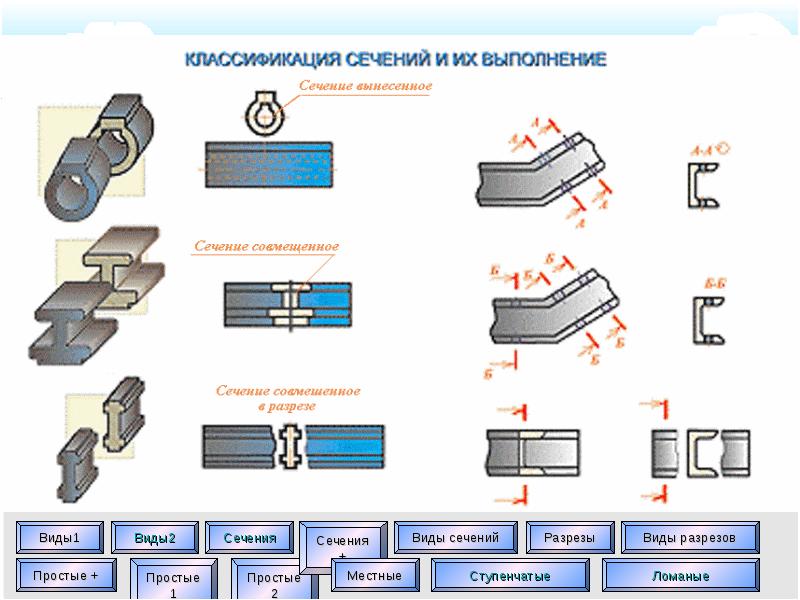

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

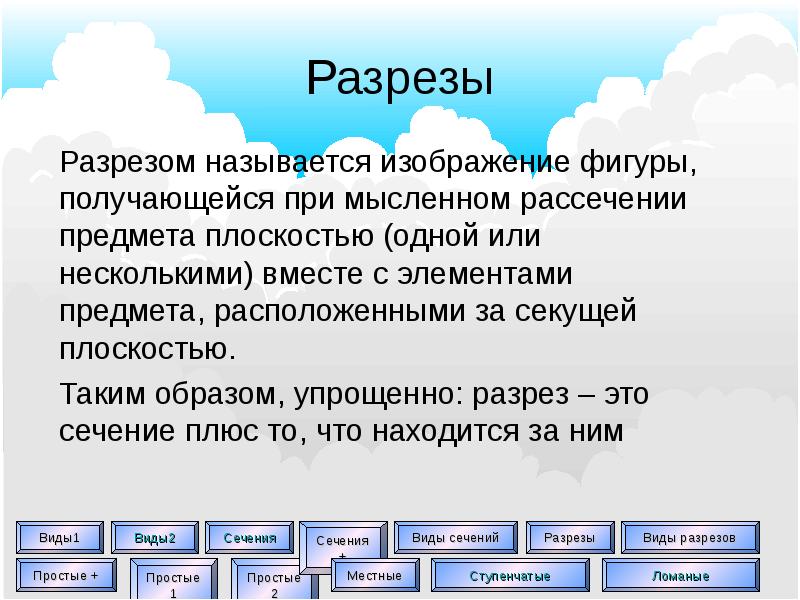

Разрезы Разрезом называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (одной или несколькими) вместе с элементами предмета, расположенными за секущей плоскостью. Таким образом, упрощенно: разрез – это сечение плюс то, что находится за ним

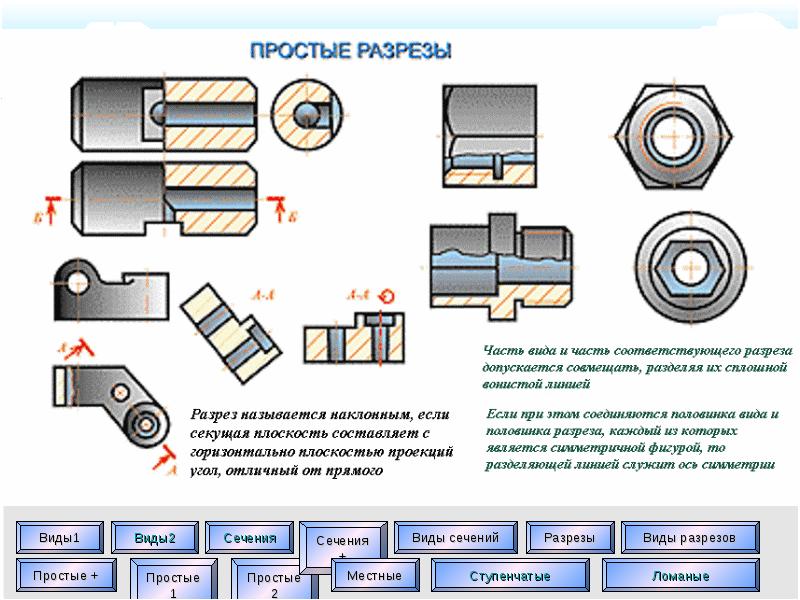

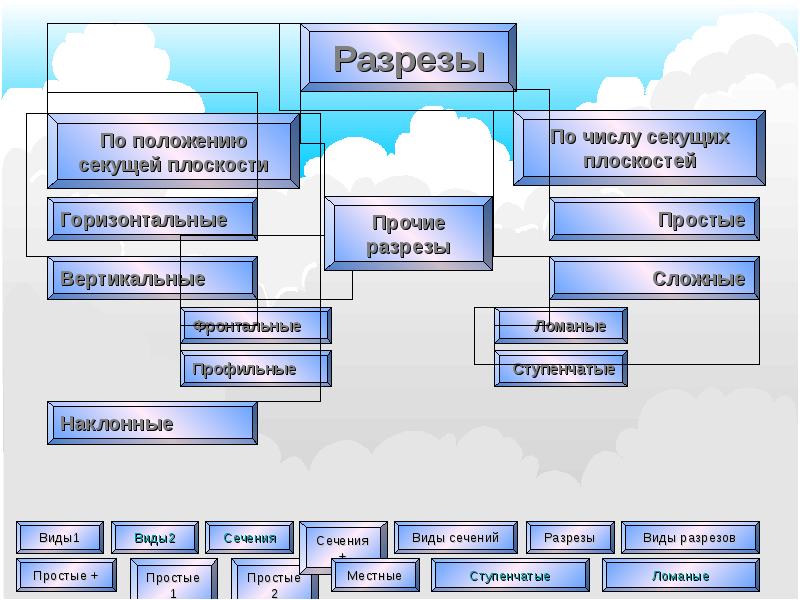

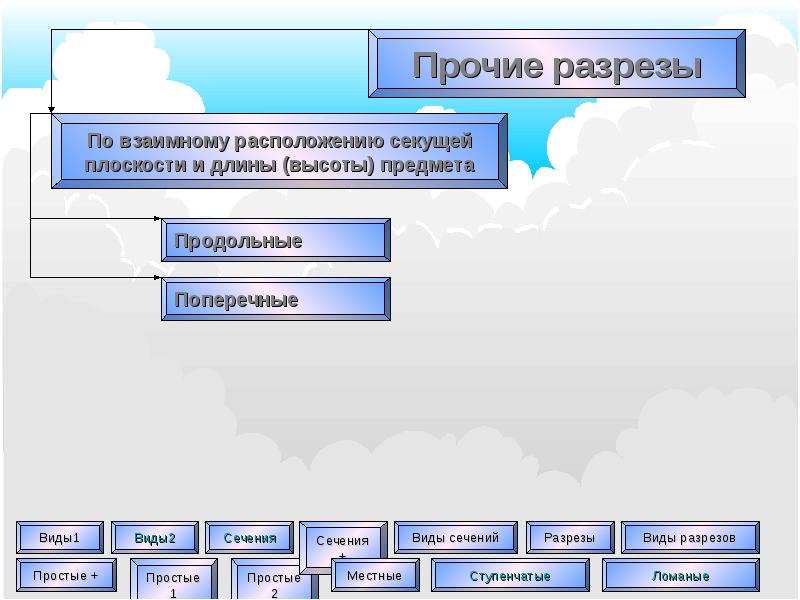

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

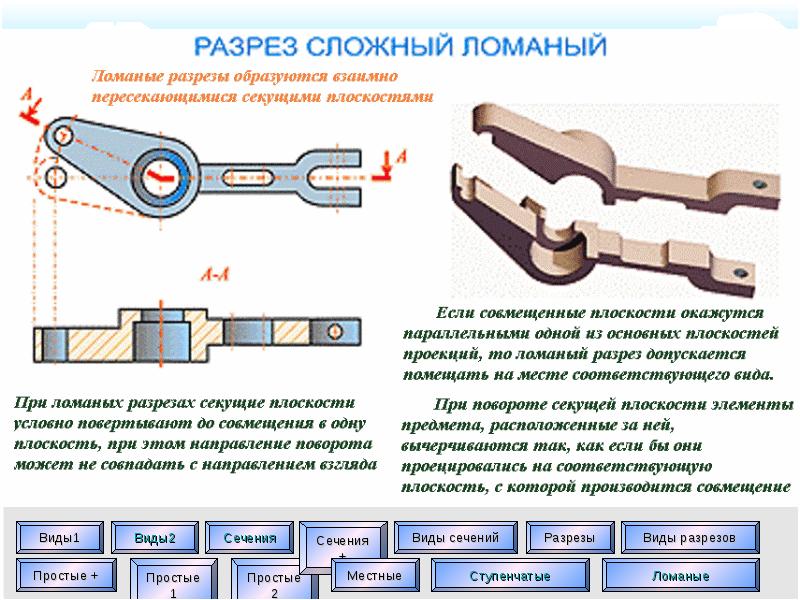

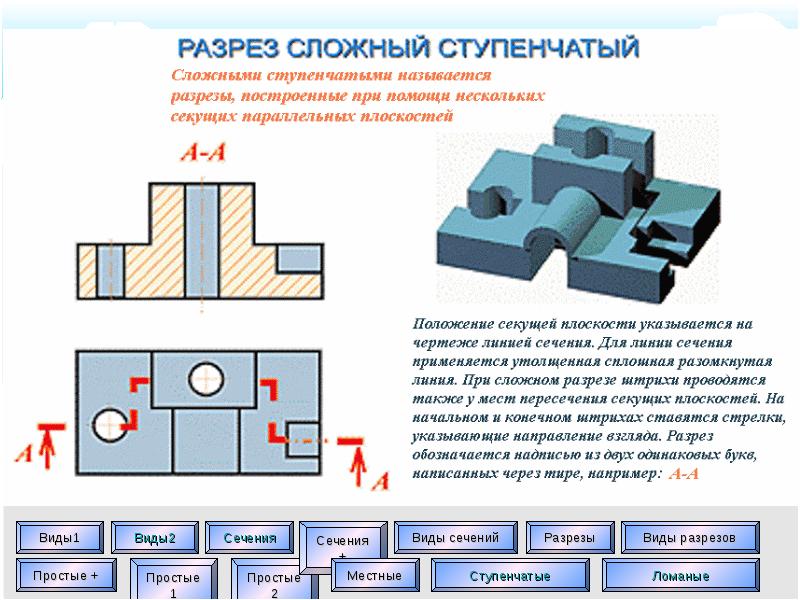

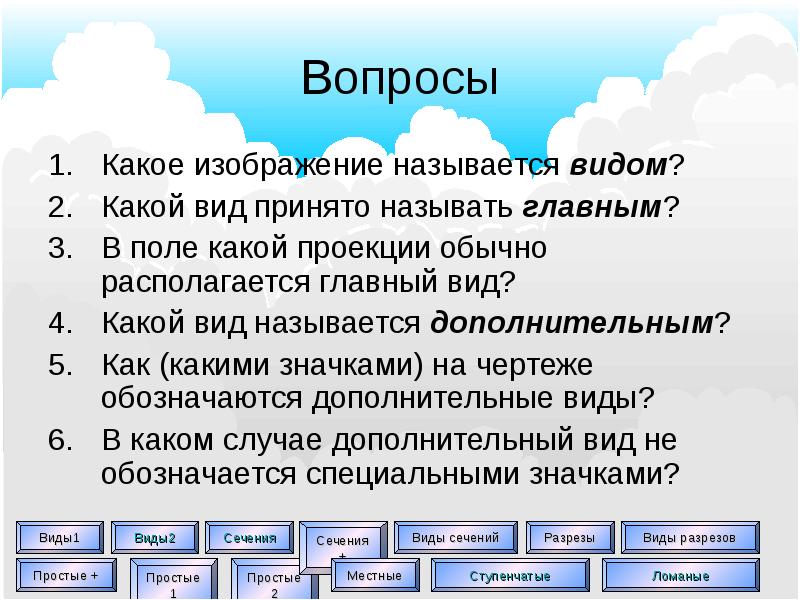

Вопросы Какое изображение называется видом? Какой вид принято называть главным? В поле какой проекции обычно располагается главный вид? Какой вид называется дополнительным? Как (какими значками) на чертеже обозначаются дополнительные виды? В каком случае дополнительный вид не обозначается специальными значками?

Слайд 21

Описание слайда:

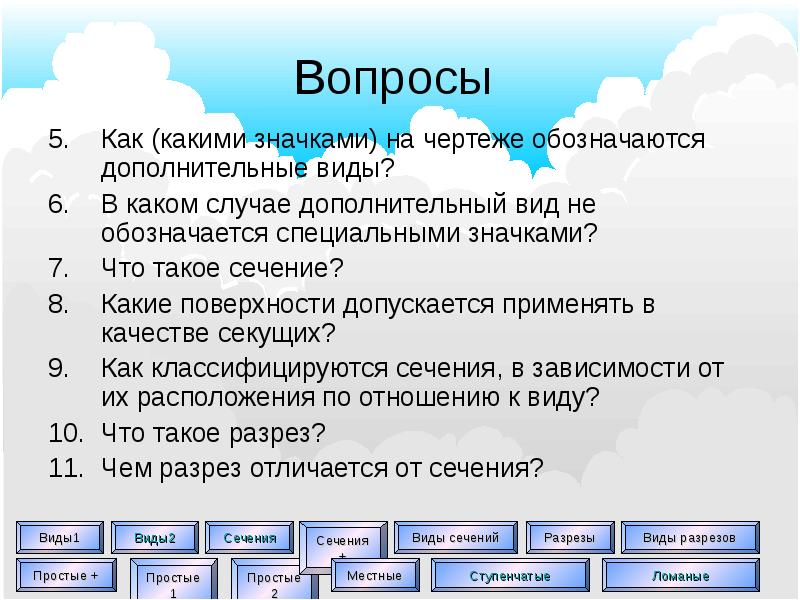

Вопросы Как (какими значками) на чертеже обозначаются дополнительные виды? В каком случае дополнительный вид не обозначается специальными значками? Что такое сечение? Какие поверхности допускается применять в качестве секущих? Как классифицируются сечения, в зависимости от их расположения по отношению к виду? Что такое разрез? Чем разрез отличается от сечения?

Слайд 22

Описание слайда:

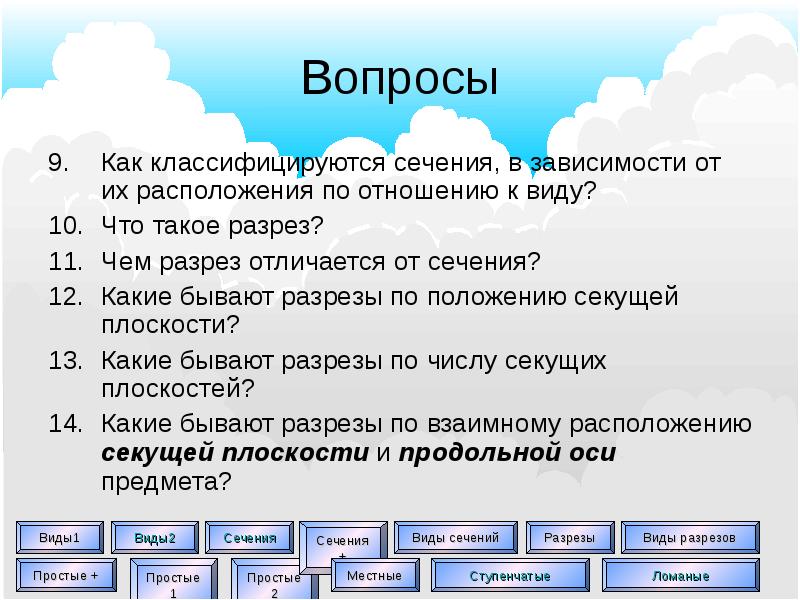

Вопросы Как классифицируются сечения, в зависимости от их расположения по отношению к виду? Что такое разрез? Чем разрез отличается от сечения? Какие бывают разрезы по положению секущей плоскости? Какие бывают разрезы по числу секущих плоскостей? Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета?

Слайд 23

Описание слайда:

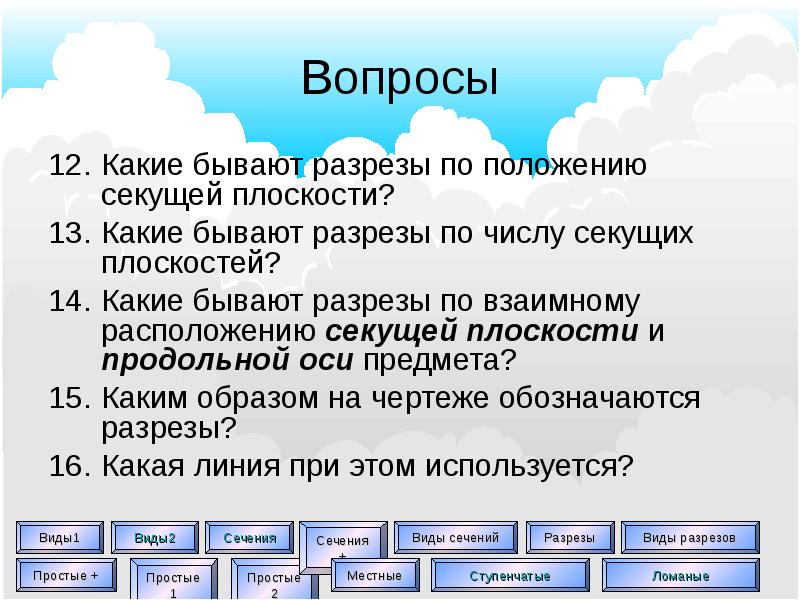

Вопросы Какие бывают разрезы по положению секущей плоскости? Какие бывают разрезы по числу секущих плоскостей? Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета? Каким образом на чертеже обозначаются разрезы? Какая линия при этом используется?
