Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

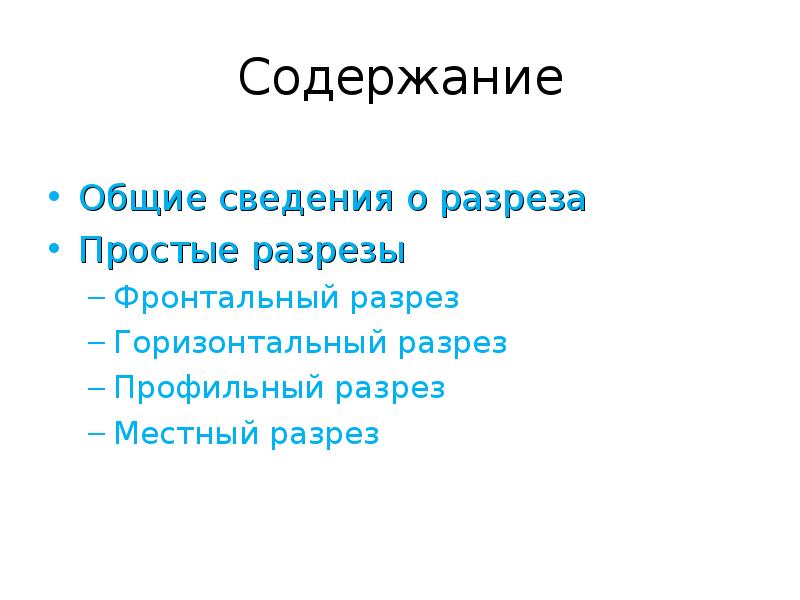

Содержание Общие сведения о разреза Простые разрезы Фронтальный разрез Горизонтальный разрез Профильный разрез Местный разрез

Слайд 3

Описание слайда:

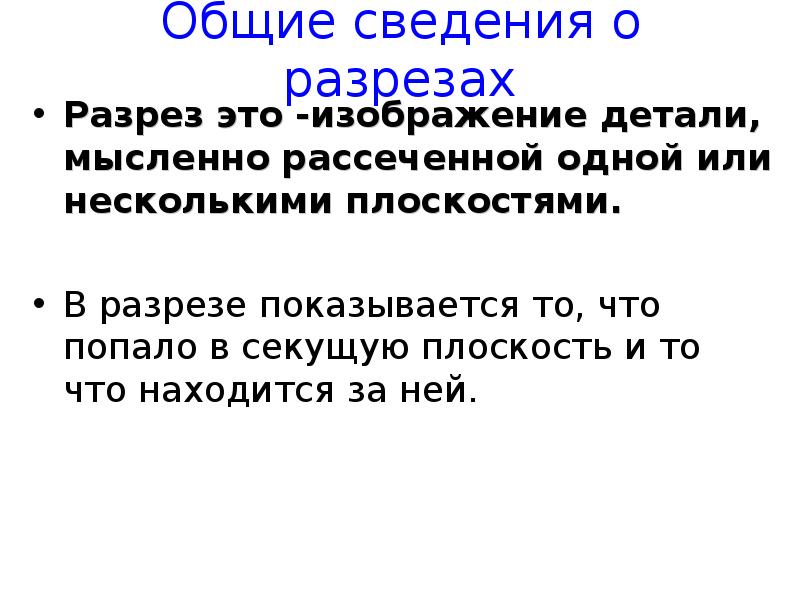

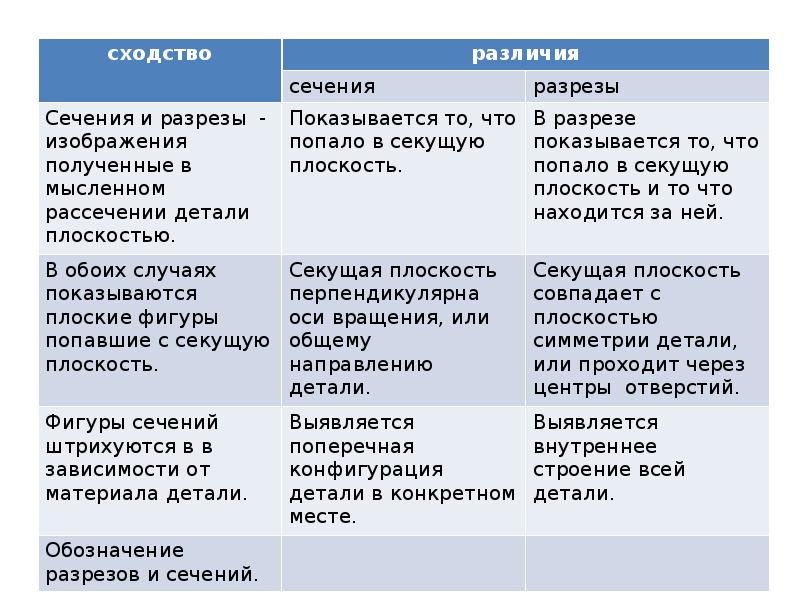

Общие сведения о разрезах Разрез это -изображение детали, мысленно рассеченной одной или несколькими плоскостями. В разрезе показывается то, что попало в секущую плоскость и то что находится за ней.

Слайд 4

Описание слайда:

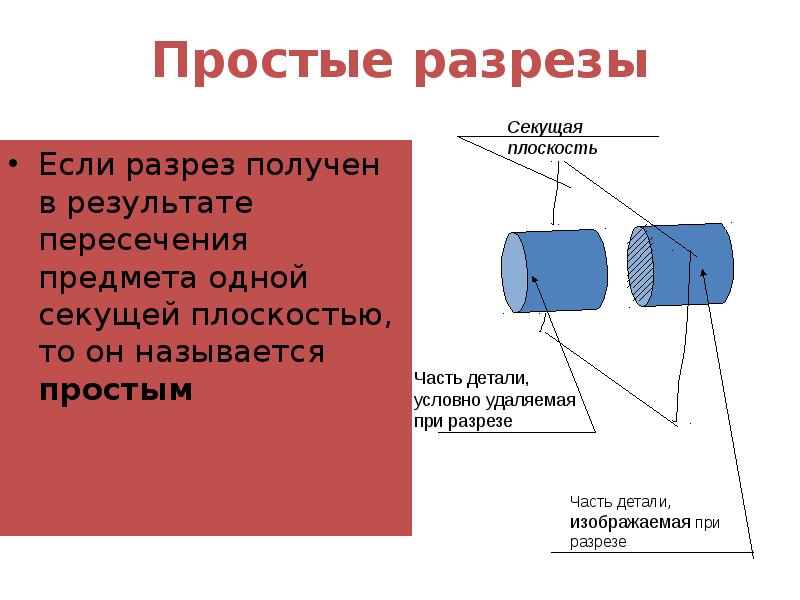

Простые разрезы Если разрез получен в результате пересечения предмета одной секущей плоскостью, то он называется простым

Слайд 5

Описание слайда:

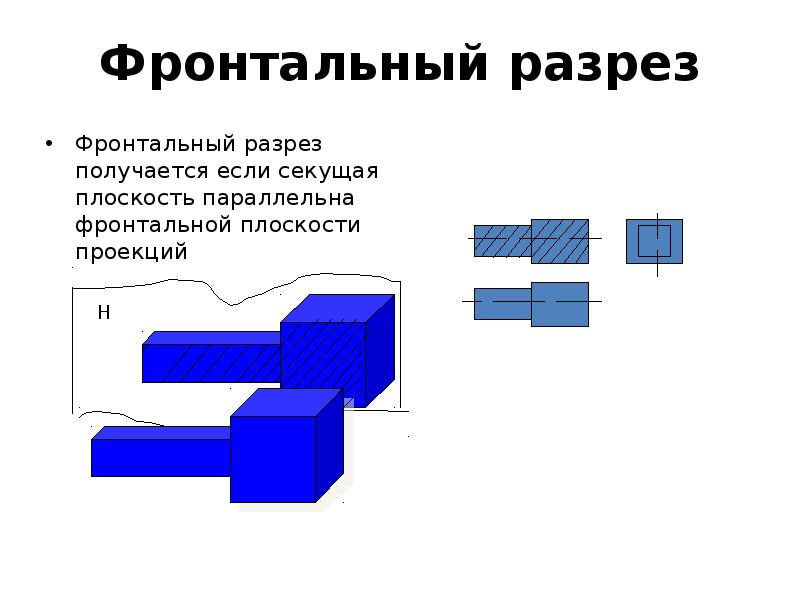

Фронтальный разрез Фронтальный разрез получается если секущая плоскость параллельна фронтальной плоскости проекций

Слайд 6

Описание слайда:

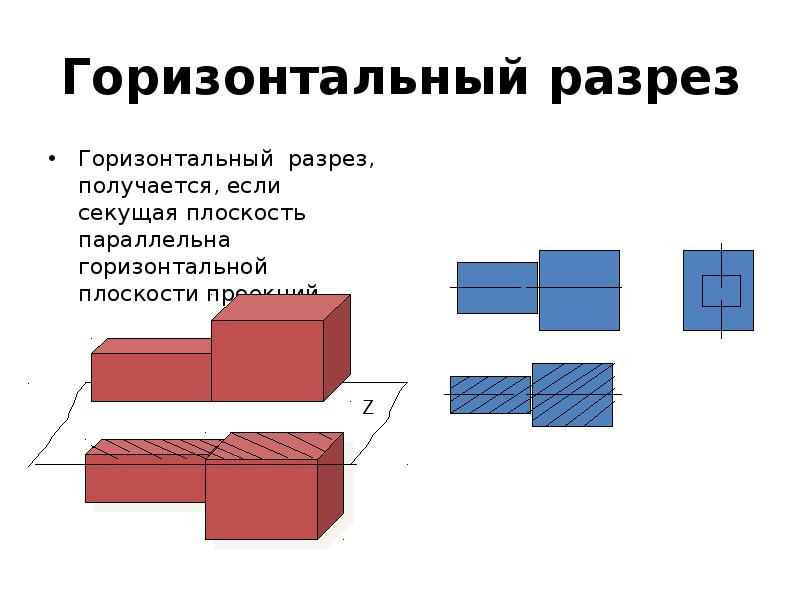

Горизонтальный разрез Горизонтальный разрез, получается, если секущая плоскость параллельна горизонтальной плоскости проекций

Слайд 7

Описание слайда:

Профильный разрез Профильный разрез, получается, если секущая плоскость параллельна профильной плоскости проекций

Слайд 8

Описание слайда:

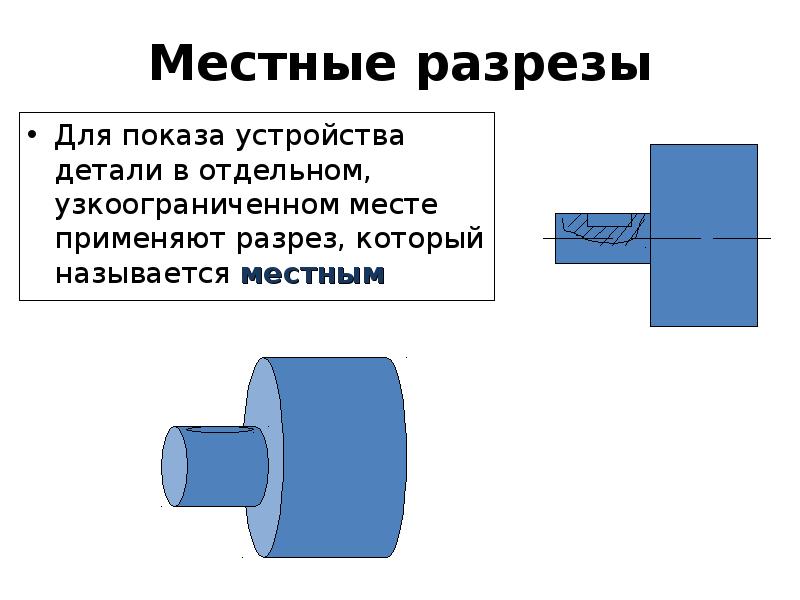

Местные разрезы Для показа устройства детали в отдельном, узкоограниченном месте применяют разрез, который называется местным

Слайд 9

Описание слайда:

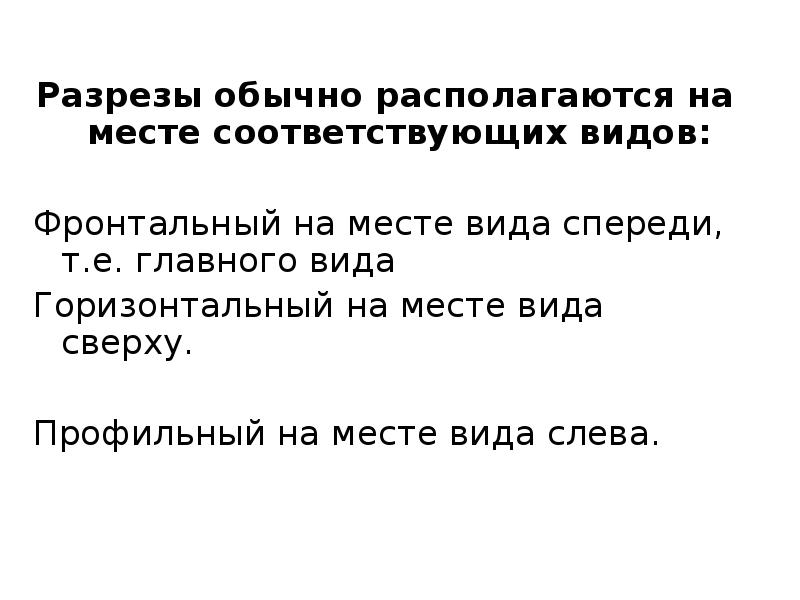

Разрезы обычно располагаются на месте соответствующих видов: Разрезы обычно располагаются на месте соответствующих видов: Фронтальный на месте вида спереди, т.е. главного вида Горизонтальный на месте вида сверху. Профильный на месте вида слева.

Слайд 10

Описание слайда:

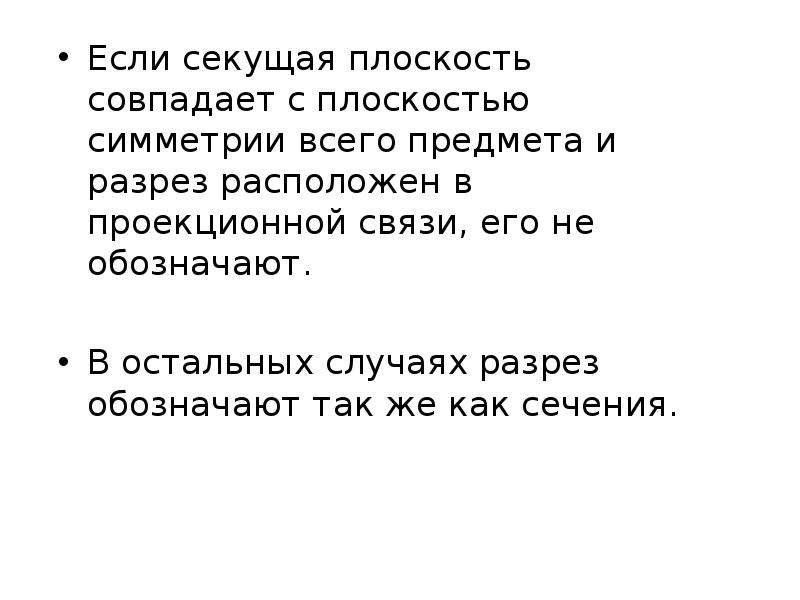

Если секущая плоскость совпадает с плоскостью симметрии всего предмета и разрез расположен в проекционной связи, его не обозначают. Если секущая плоскость совпадает с плоскостью симметрии всего предмета и разрез расположен в проекционной связи, его не обозначают. В остальных случаях разрез обозначают так же как сечения.
