Вы можете ознакомиться и скачать презентацию на тему Изображения – виды, разрезы, сечения. Доклад-сообщение содержит 62 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Семинар 11 Изображения – виды, разрезы, сечения

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

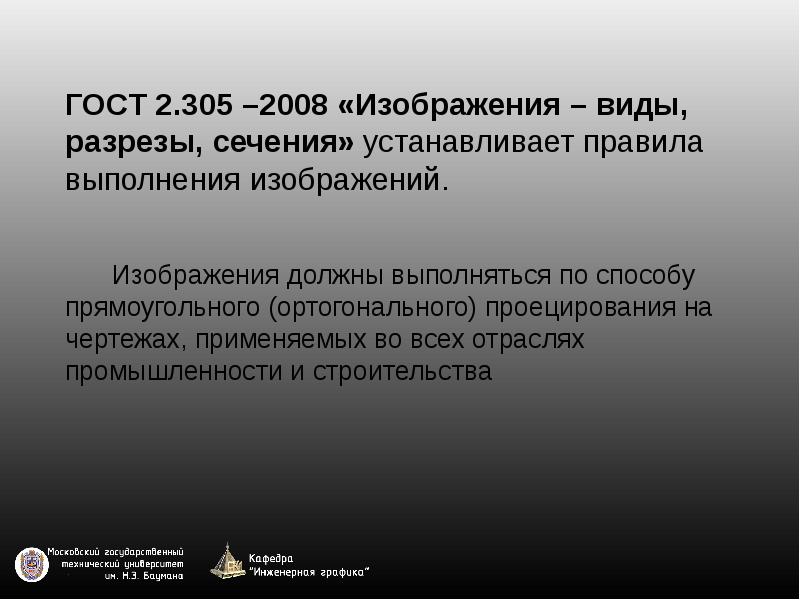

ГОСТ 2.305 –2008 «Изображения – виды, разрезы, сечения» устанавливает правила выполнения изображений.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Виды Вид – ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между наблюдателем и плоскостью проецирования

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

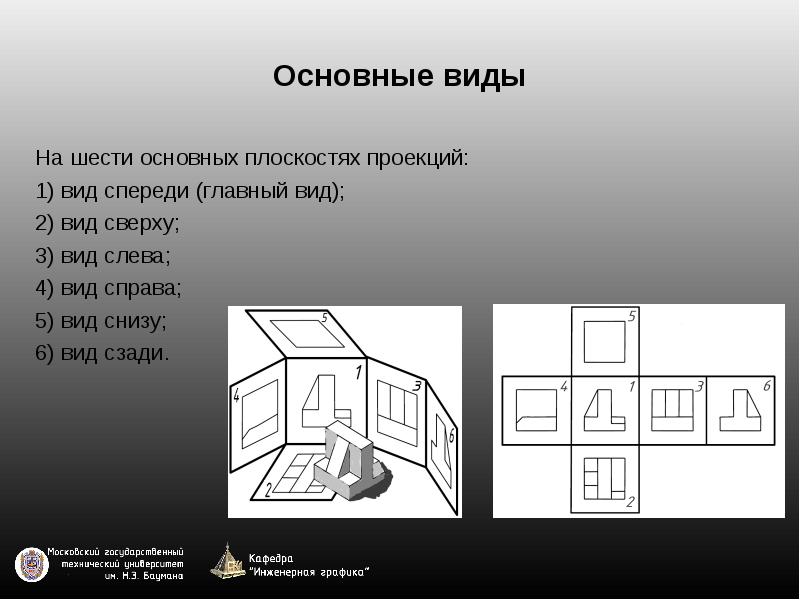

Основные виды На шести основных плоскостях проекций: вид спереди (главный вид); вид сверху; вид слева; вид справа; вид снизу; вид сзади.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

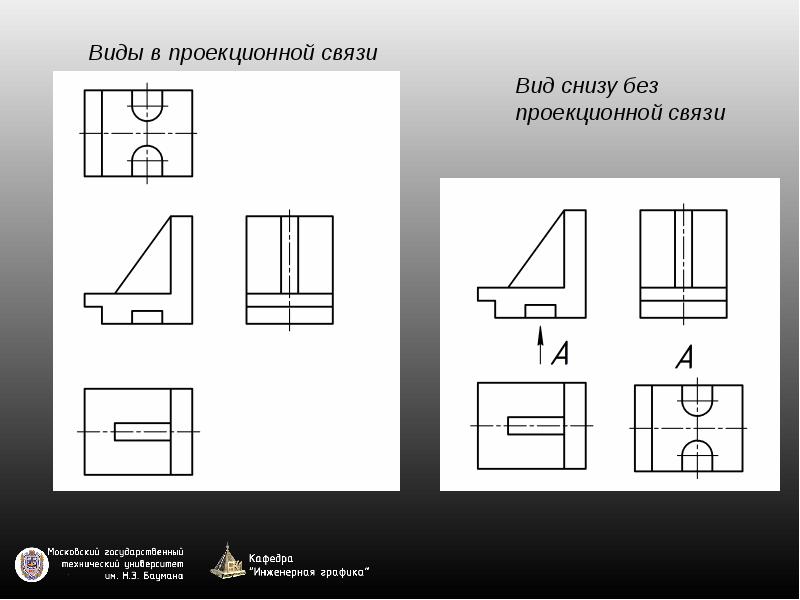

Дополнительные виды – изображения предмета на плоскостях, не параллельных основным плоскостям проекций Дополнительные виды – изображения предмета на плоскостях, не параллельных основным плоскостям проекций В проекционной связи Без проекционной вязи

Слайд 21

Описание слайда:

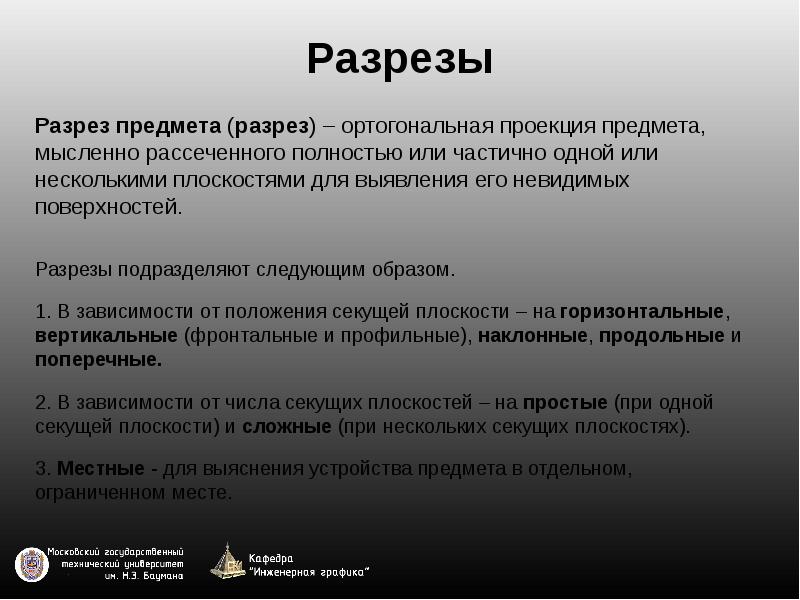

Разрезы Разрез предмета (разрез) – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей. Разрезы подразделяют следующим образом. В зависимости от положения секущей плоскости – на горизонтальные, вертикальные (фронтальные и профильные), наклонные, продольные и поперечные. В зависимости от числа секущих плоскостей – на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях). Местные - для выяснения устройства предмета в отдельном, ограниченном месте.

Слайд 22

Описание слайда:

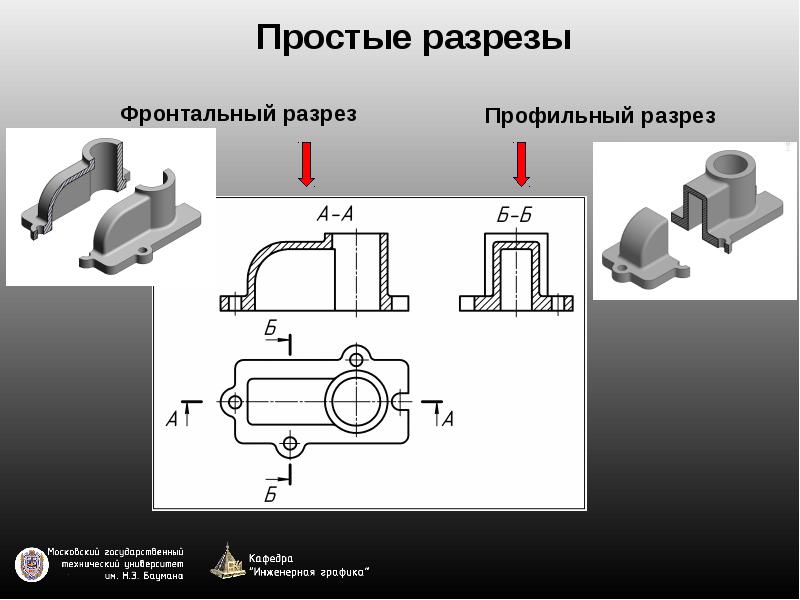

Простые разрезы

Слайд 23

Описание слайда:

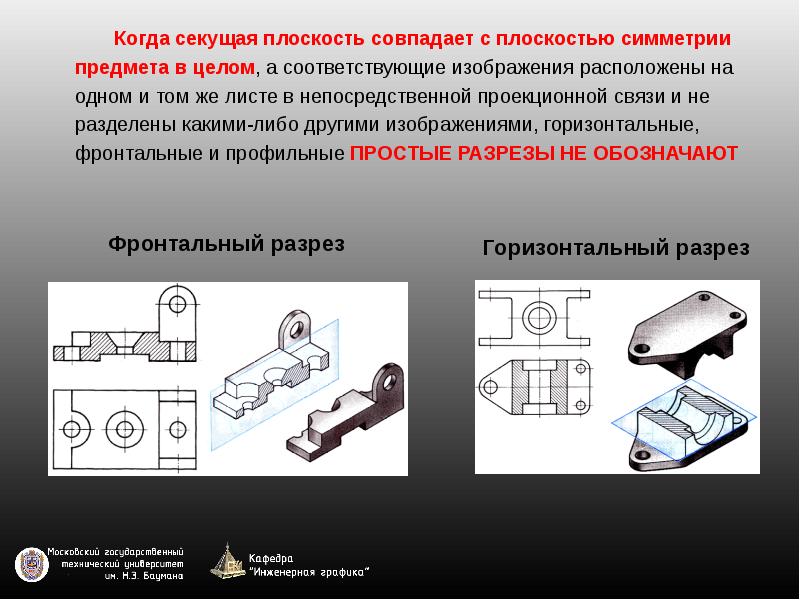

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, горизонтальные, фронтальные и профильные ПРОСТЫЕ РАЗРЕЗЫ НЕ ОБОЗНАЧАЮТ

Слайд 24

Описание слайда:

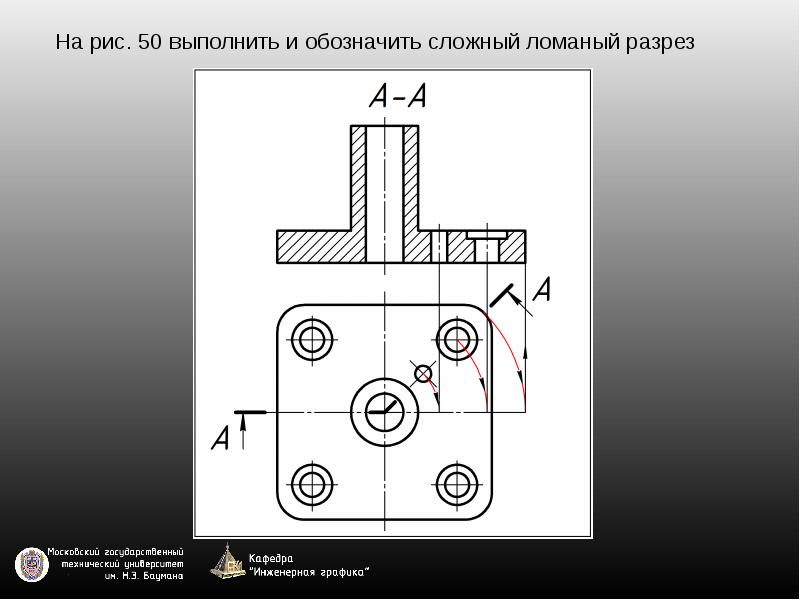

Сложные разрезы

Слайд 25

Описание слайда:

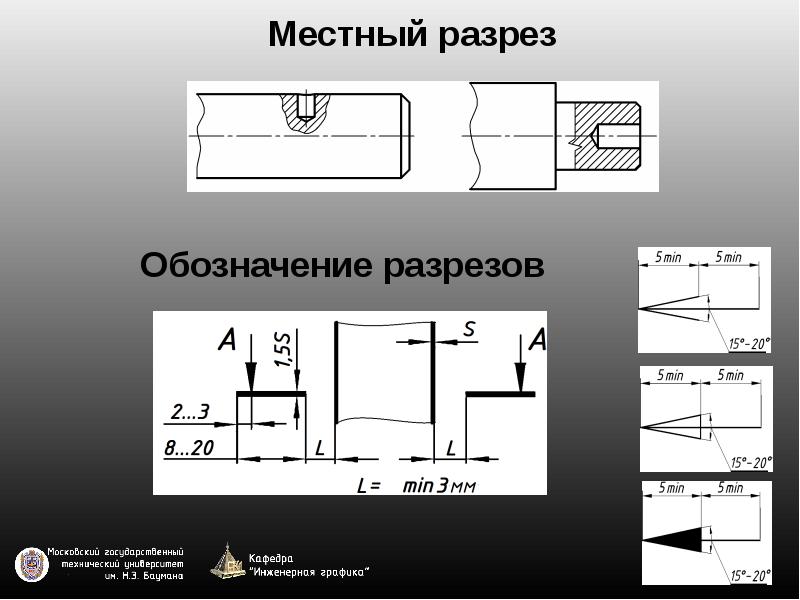

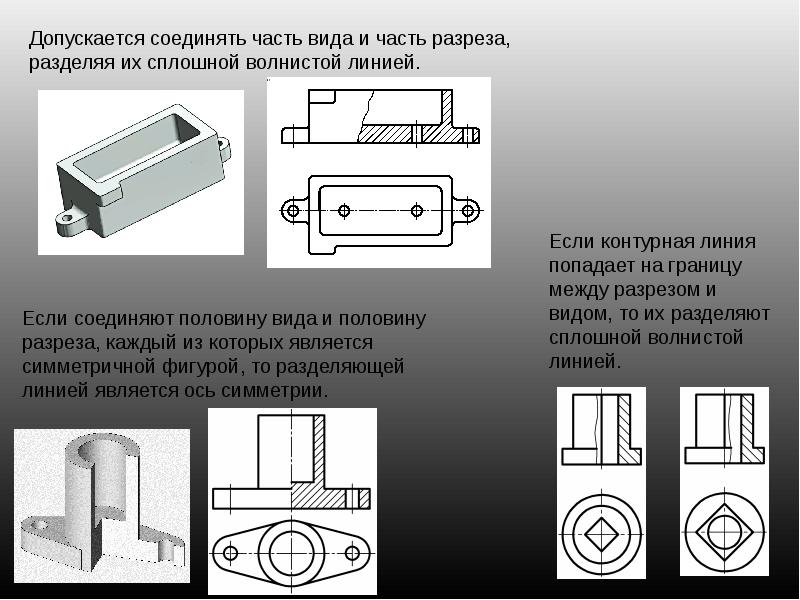

Местный разрез

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Сечения Сечение предмета (сечение) – ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета. На сечении показывают только то, что находится непосредственно в секущей плоскости.

Слайд 28

Описание слайда:

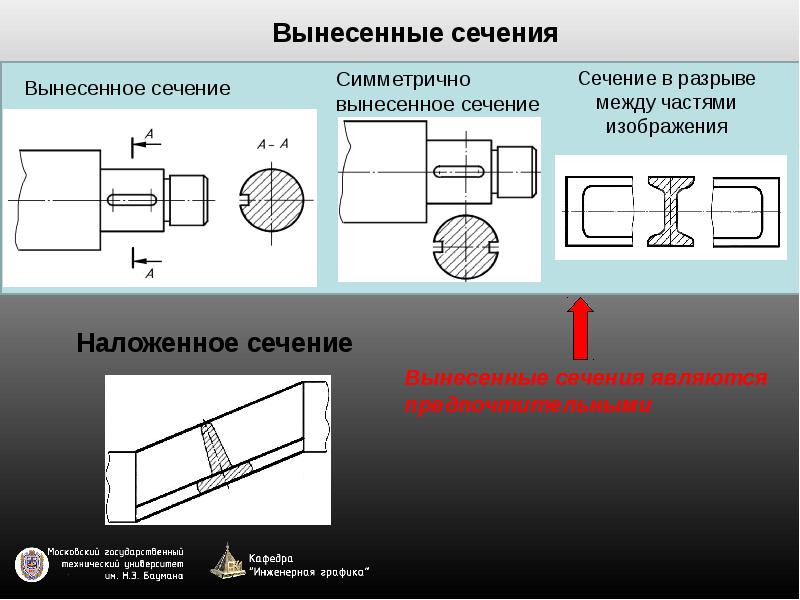

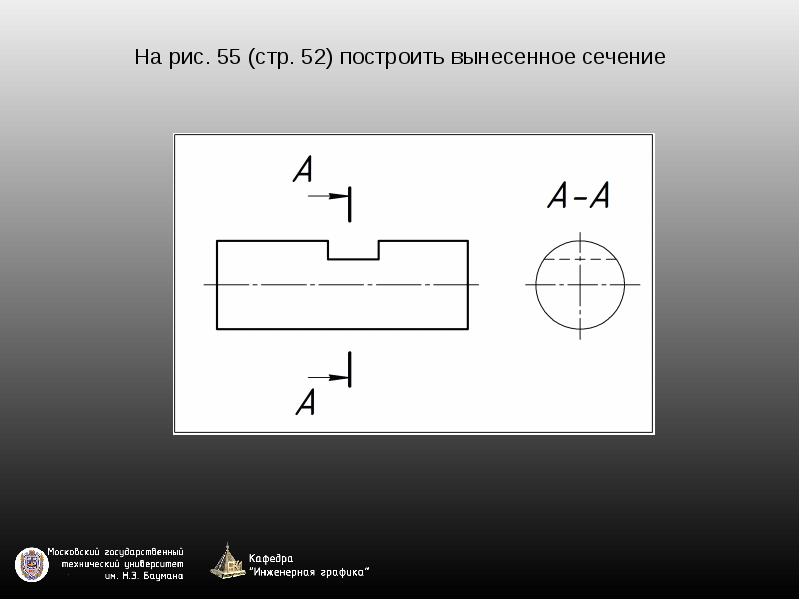

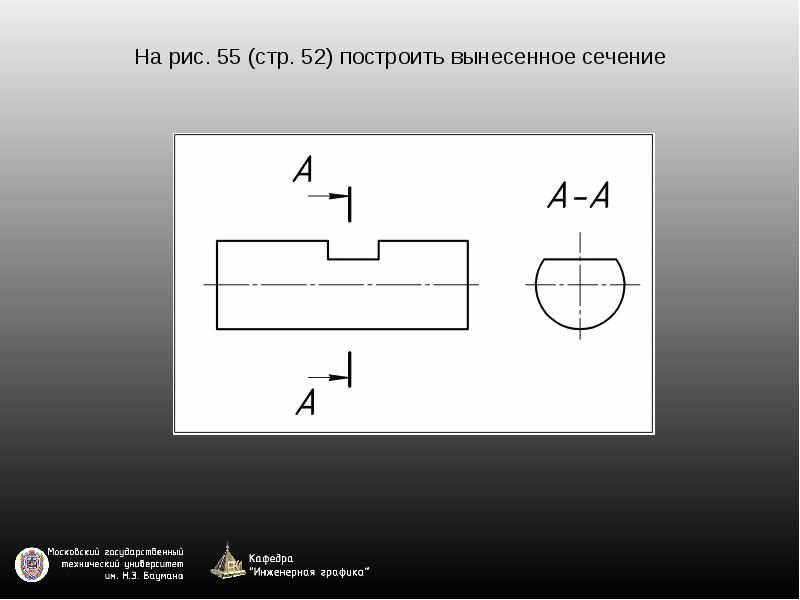

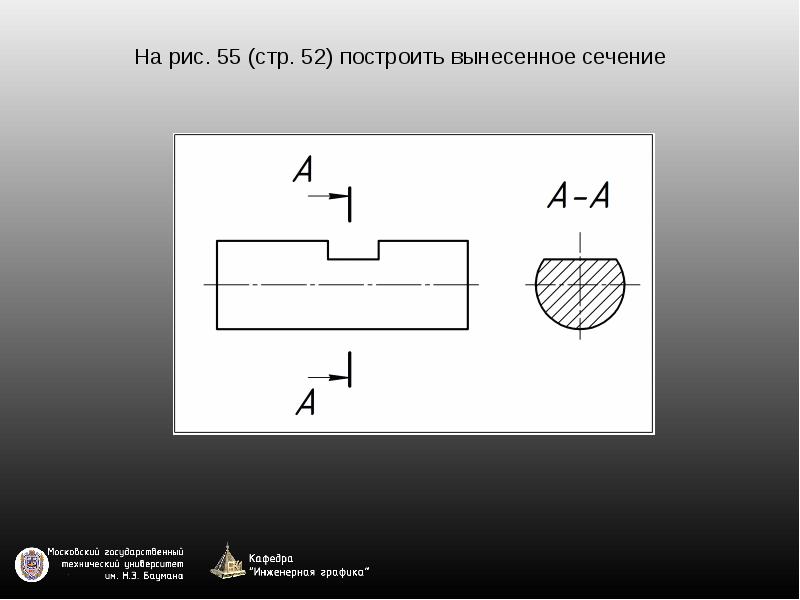

Вынесенное сечение Вынесенное сечение

Слайд 29

Описание слайда:

Графические обозначения материалов. ГОСТ 2.306-68

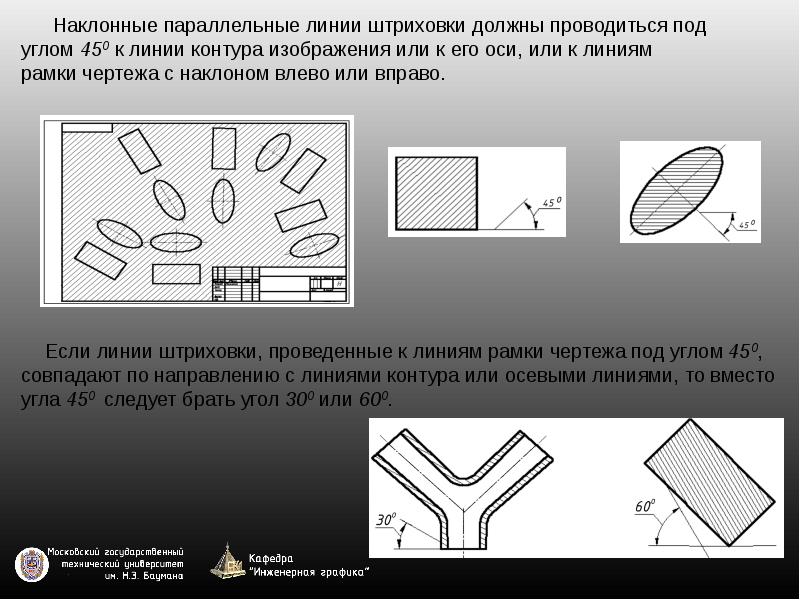

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

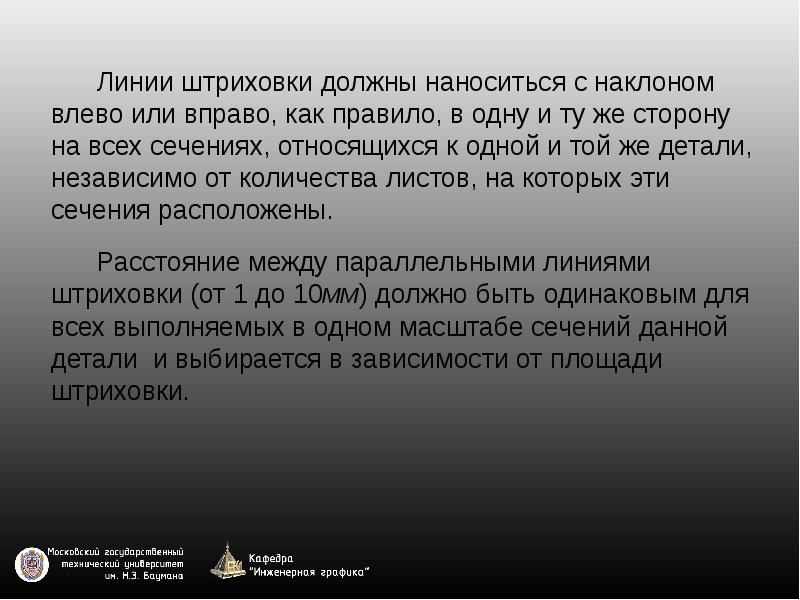

Линии штриховки должны наноситься с наклоном влево или вправо, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. Расстояние между параллельными линиями штриховки (от 1 до 10мм) должно быть одинаковым для всех выполняемых в одном масштабе сечений данной детали и выбирается в зависимости от площади штриховки.

Слайд 32

Описание слайда:

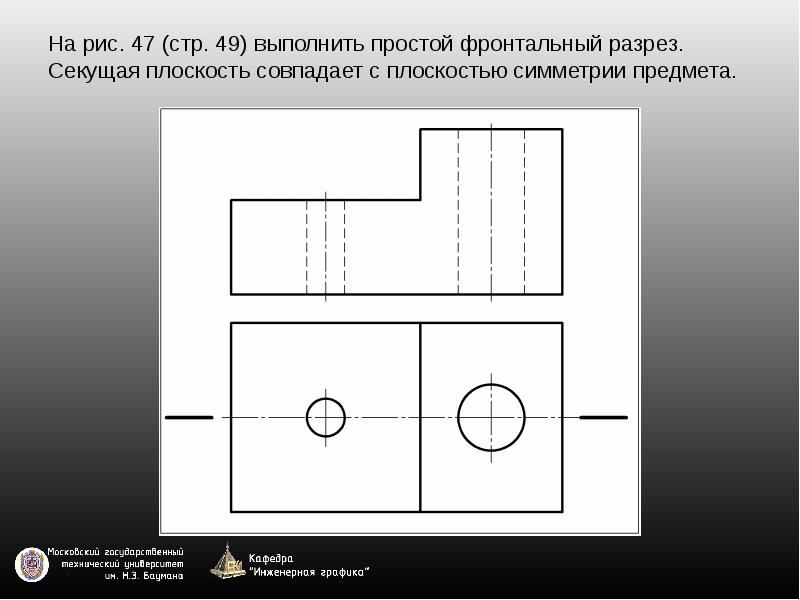

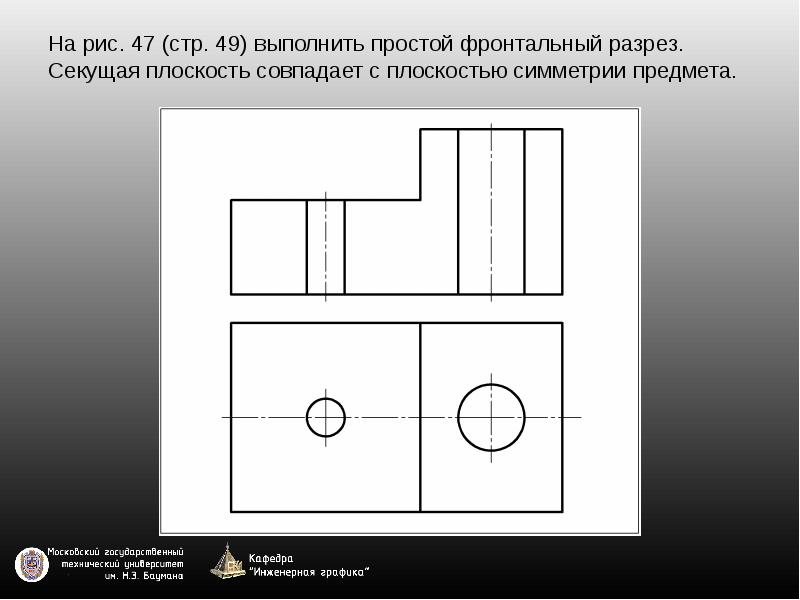

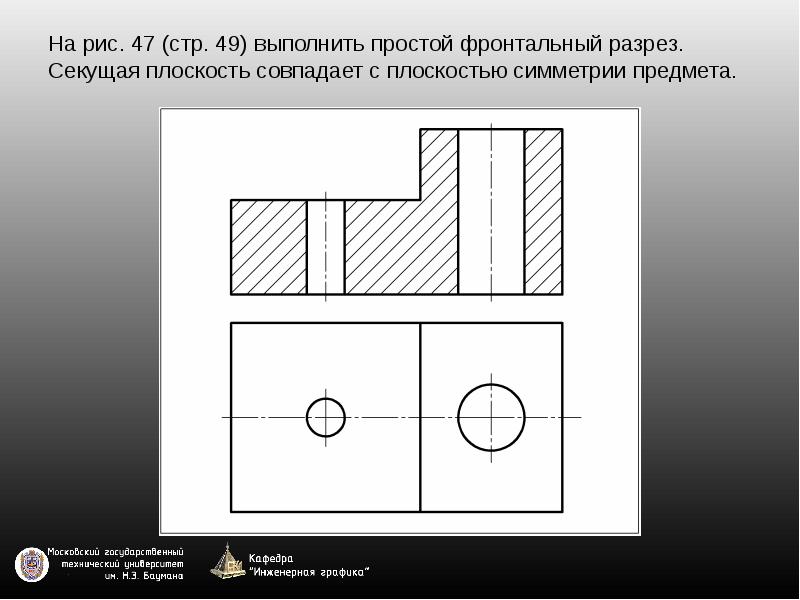

На рис. 47 (стр. 49) выполнить простой фронтальный разрез. Секущая плоскость совпадает с плоскостью симметрии предмета.

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

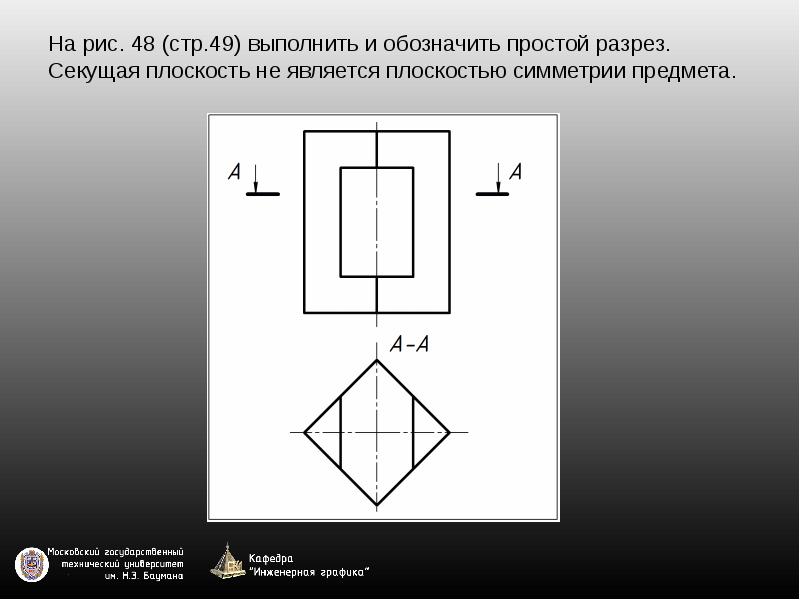

На рис. 48 (стр.49) выполнить и обозначить простой разрез. Секущая плоскость не является плоскостью симметрии предмета.

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

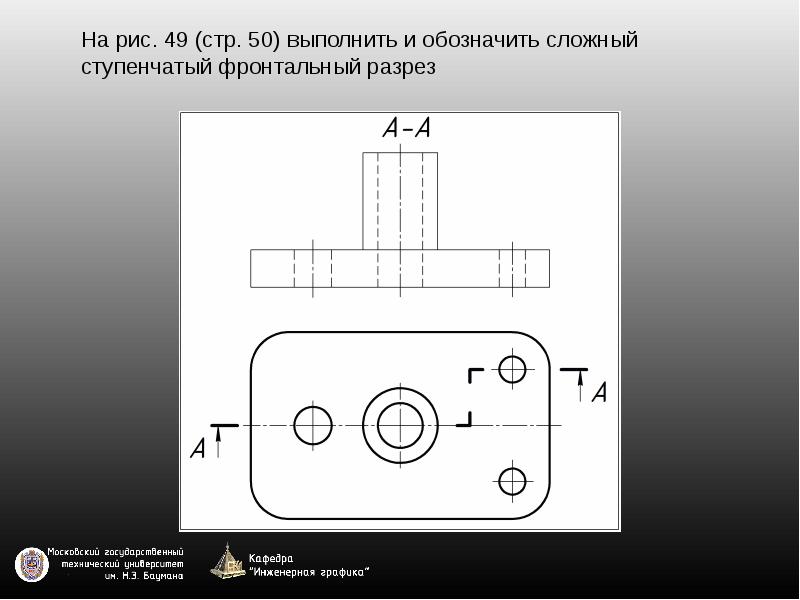

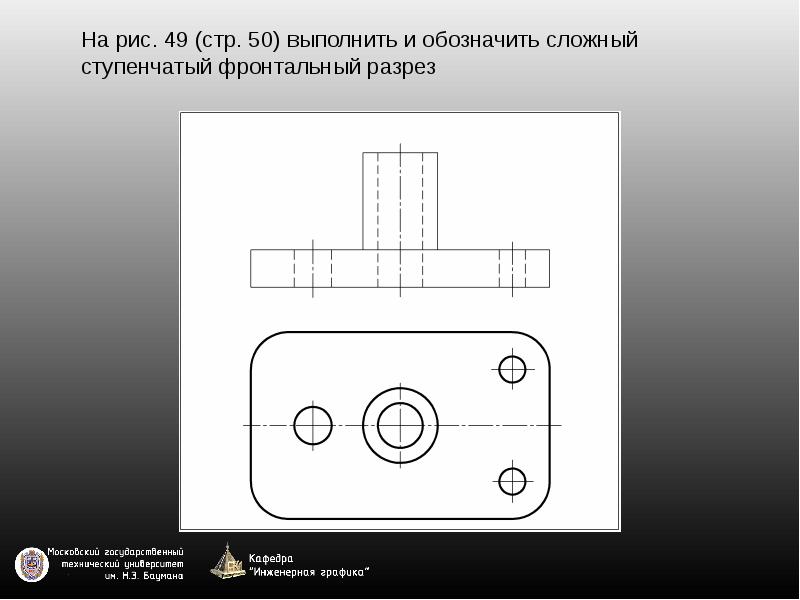

На рис. 49 (стр. 50) выполнить и обозначить сложный ступенчатый фронтальный разрез

Слайд 43

Описание слайда:

На рис. 49 (стр. 50) выполнить и обозначить сложный ступенчатый фронтальный разрез

Слайд 44

Описание слайда:

На рис. 49 (стр. 50) выполнить и обозначить сложный ступенчатый фронтальный разрез

Слайд 45

Описание слайда:

На рис. 49 (стр. 50) выполнить и обозначить сложный ступенчатый фронтальный разрез

Слайд 46

Описание слайда:

На рис. 49 (стр. 50) выполнить и обозначить сложный ступенчатый фронтальный разрез
