Слайд 1

Описание слайда:

Изображение и обозначение резьбы

Слайд 2

Описание слайда:

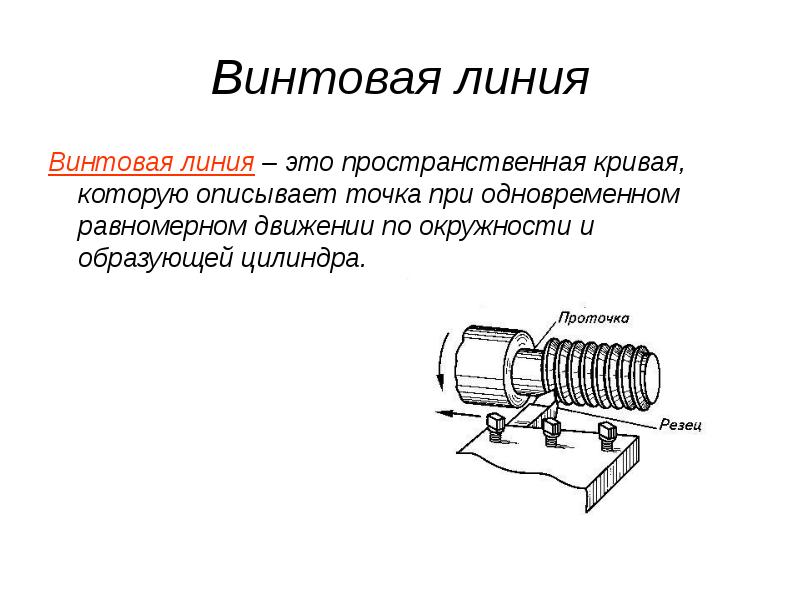

Винтовая линия Винтовая линия – это пространственная кривая, которую описывает точка при одновременном равномерном движении по окружности и образующей цилиндра.

Слайд 3

Описание слайда:

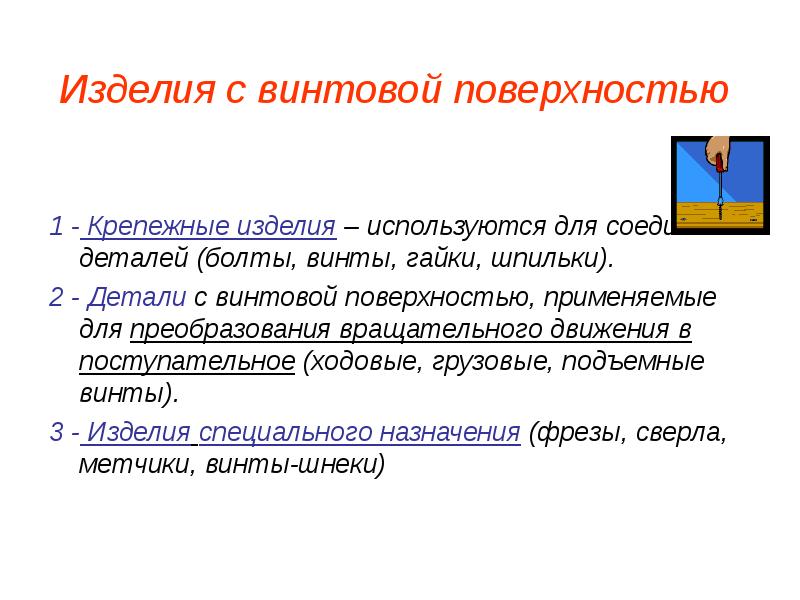

Изделия с винтовой поверхностью 1 - Крепежные изделия – используются для соединения деталей (болты, винты, гайки, шпильки). 2 - Детали с винтовой поверхностью, применяемые для преобразования вращательного движения в поступательное (ходовые, грузовые, подъемные винты). 3 - Изделия специального назначения (фрезы, сверла, метчики, винты-шнеки)

Слайд 4

Описание слайда:

Нарезание резьбы плашкой Нарезание резьбы метчиком

Слайд 5

Описание слайда:

1 а- соединение гвоздем, б – соединение заклепками, в – соединение сваркой 2 а – соединение болтом, б - соединение шпилькой, в – соединение винтом, г – трубное соединение, д – соединение шпонкой, е – соединение штифтом

Слайд 6

Описание слайда:

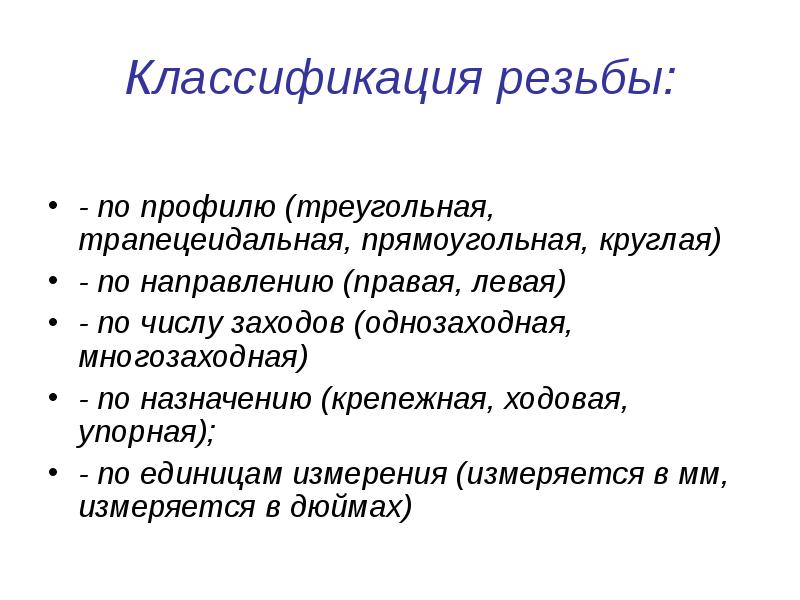

Классификация резьбы: - по профилю (треугольная, трапецеидальная, прямоугольная, круглая) - по направлению (правая, левая) - по числу заходов (однозаходная, многозаходная) - по назначению (крепежная, ходовая, упорная); - по единицам измерения (измеряется в мм, измеряется в дюймах)

Слайд 7

Описание слайда:

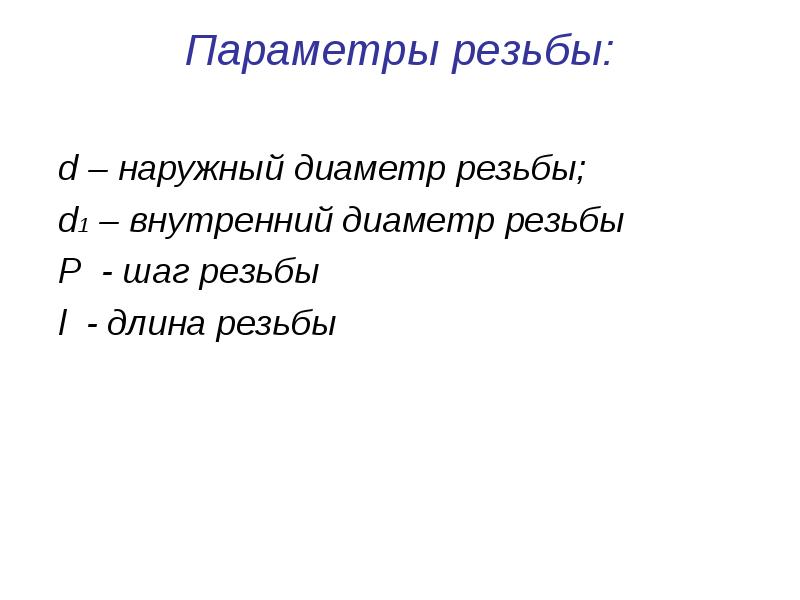

Параметры резьбы: d – наружный диаметр резьбы; d1 – внутренний диаметр резьбы P - шаг резьбы l - длина резьбы

Слайд 8

Описание слайда:

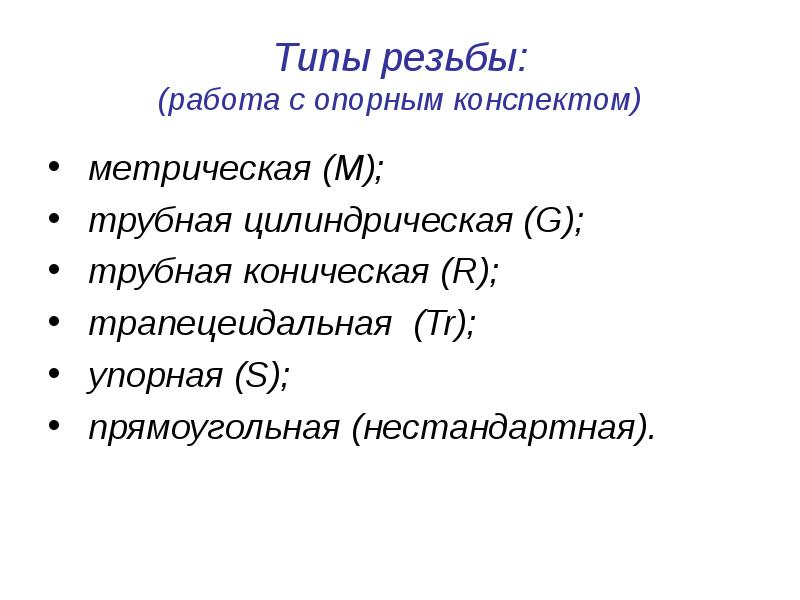

Типы резьбы: (работа с опорным конспектом) метрическая (М); трубная цилиндрическая (G); трубная коническая (R); трапецеидальная (Tr); упорная (S); прямоугольная (нестандартная).

Слайд 9

Описание слайда:

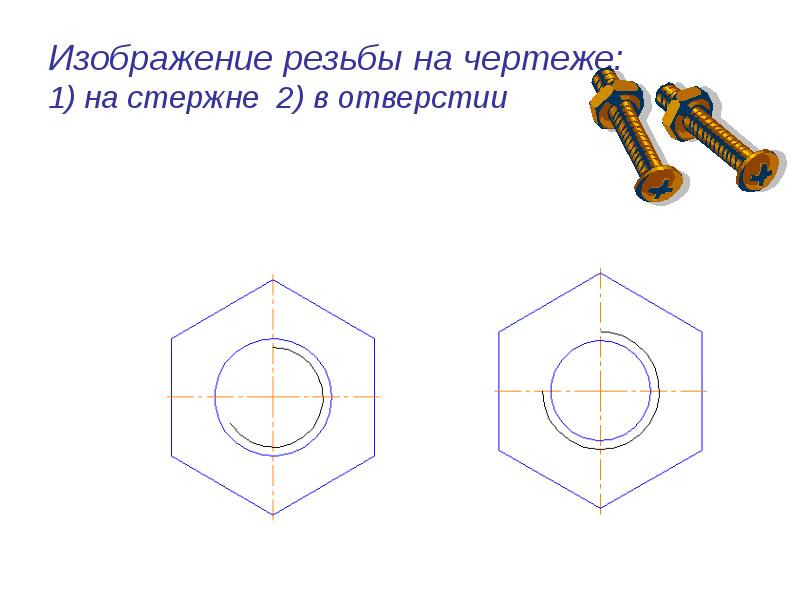

Изображение резьбы на чертеже: 1) на стержне 2) в отверстии

Слайд 10

Описание слайда:

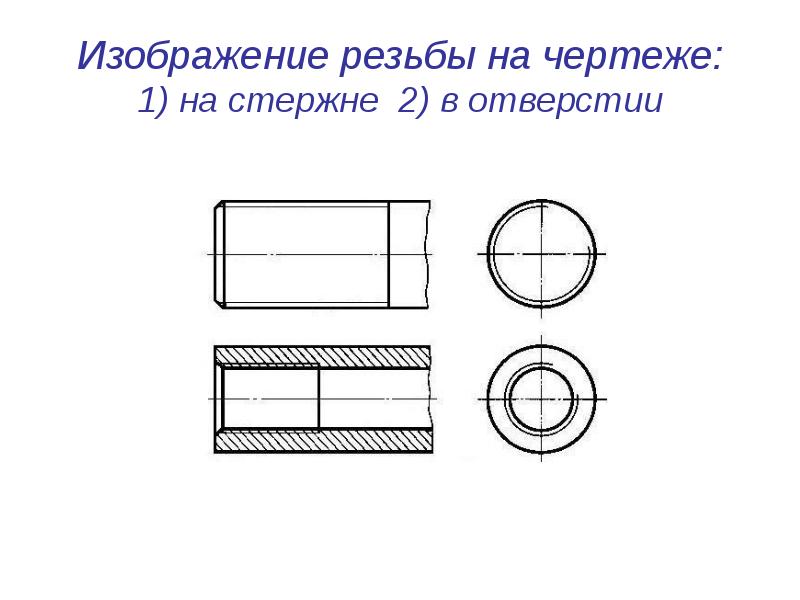

Изображение резьбы на чертеже: 1) на стержне 2) в отверстии

Слайд 11

Описание слайда:

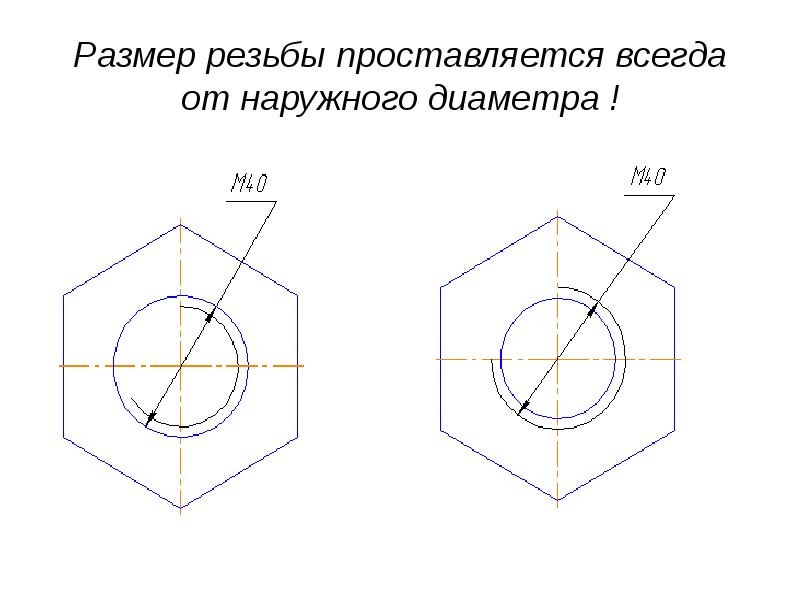

Размер резьбы проставляется всегда от наружного диаметра !

Слайд 12

Описание слайда:

Обозначение резьбы на чертежах Пример обозначения: М20х1,5 LH М – резьба метрическая; 20 – наружный диаметр в мм; 1,5 – мелкий шаг; LH – левая нарезка
