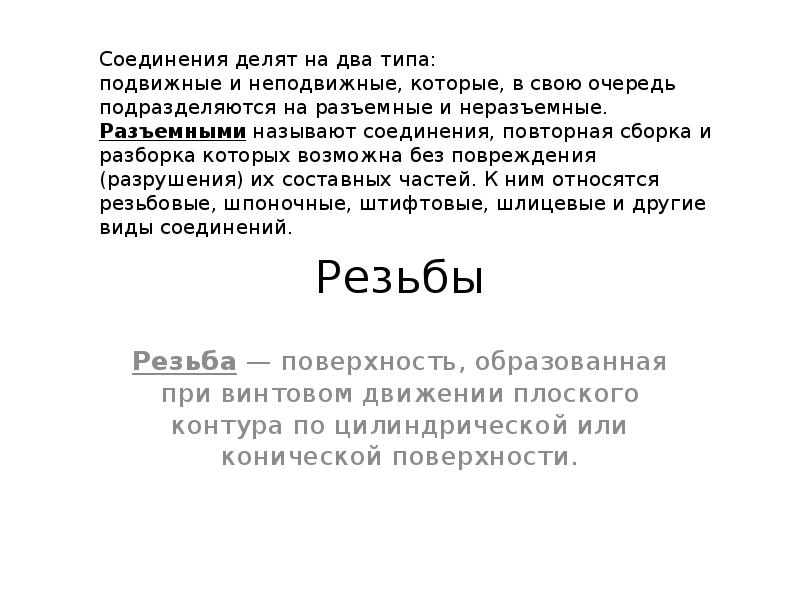

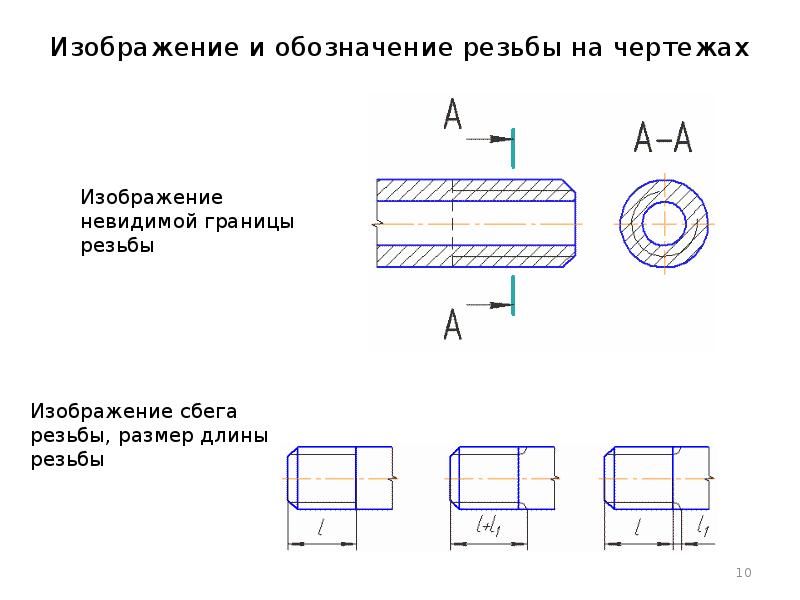

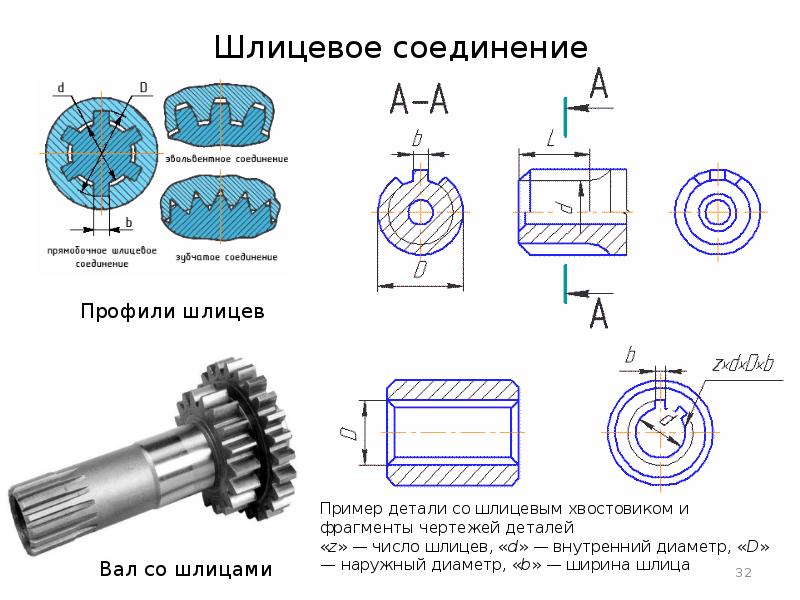

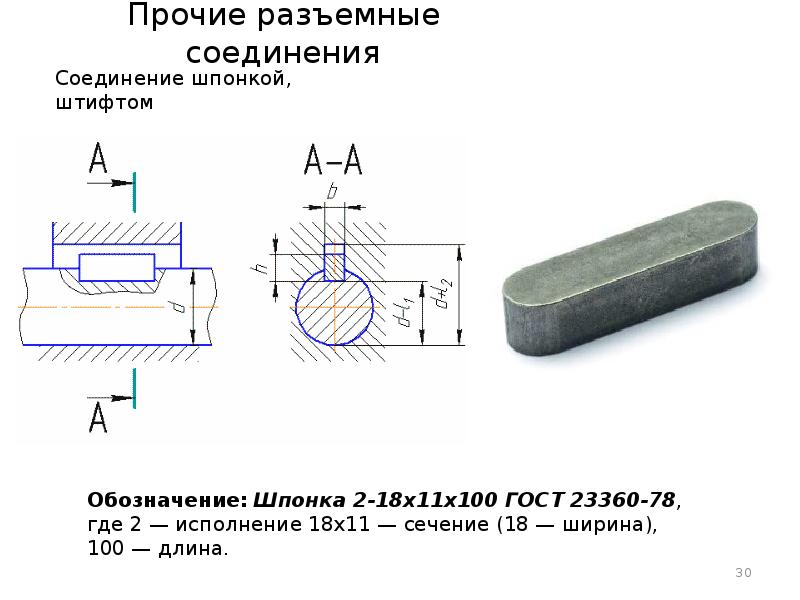

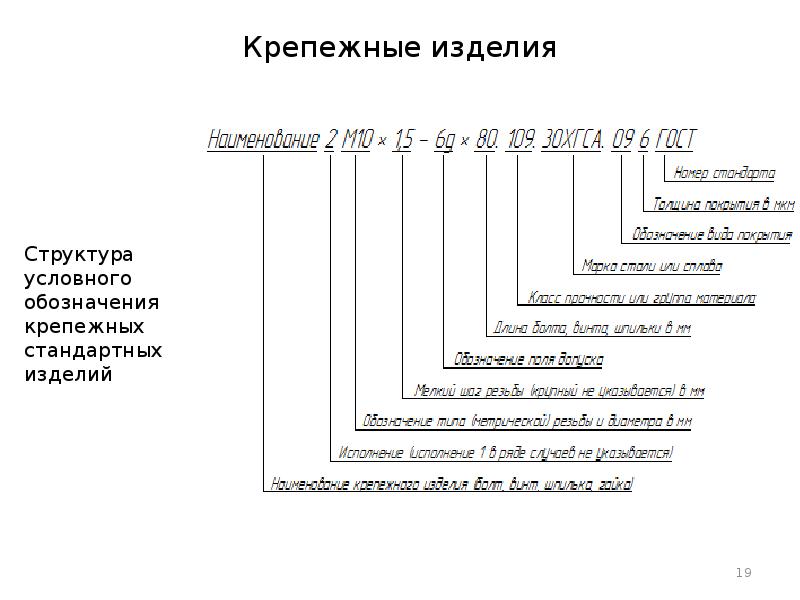

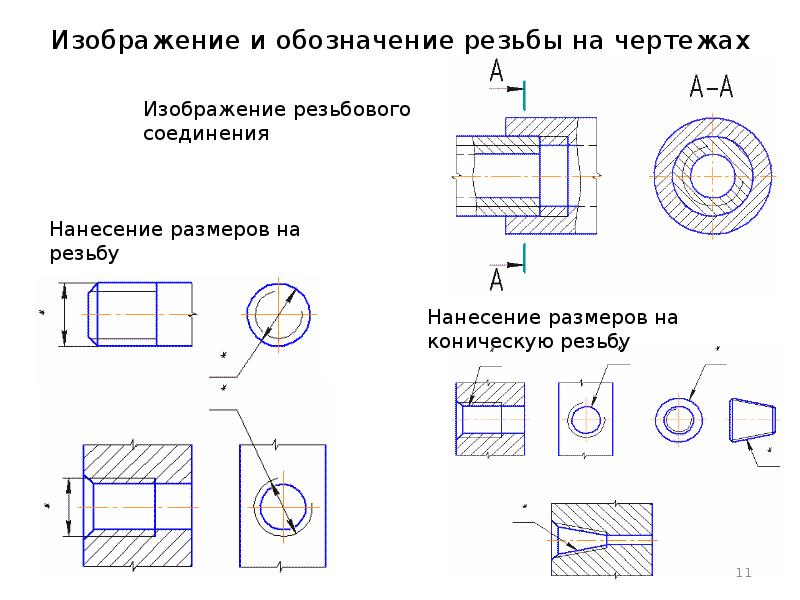

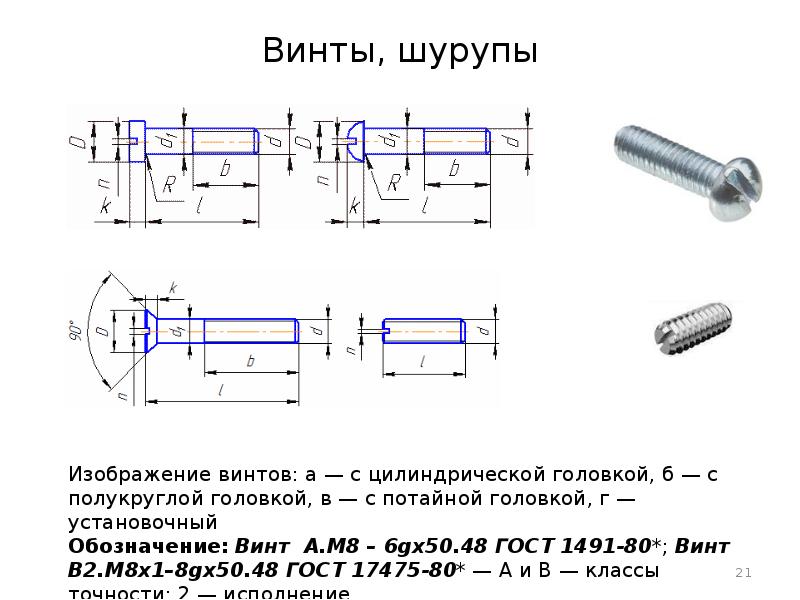

Резьбы Резьба — поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Слайд 2

Описание слайда:

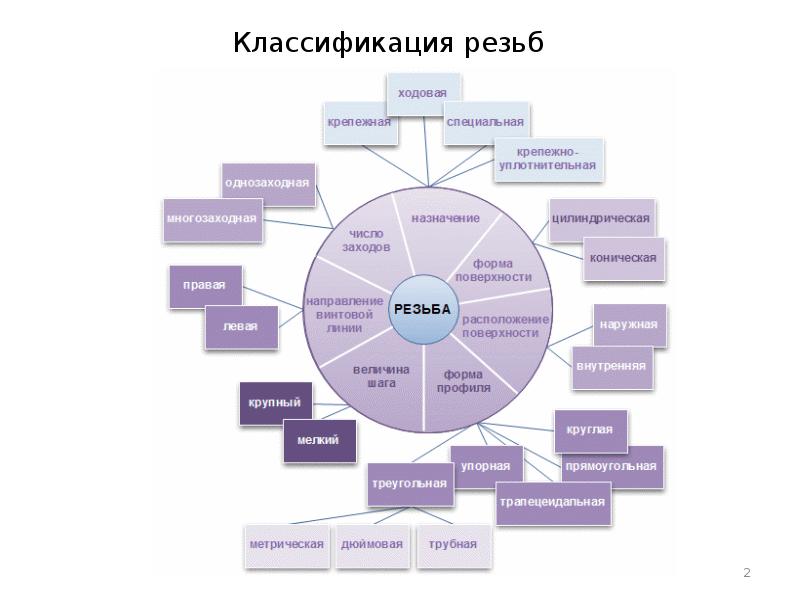

Классификация резьб

Слайд 3

Описание слайда:

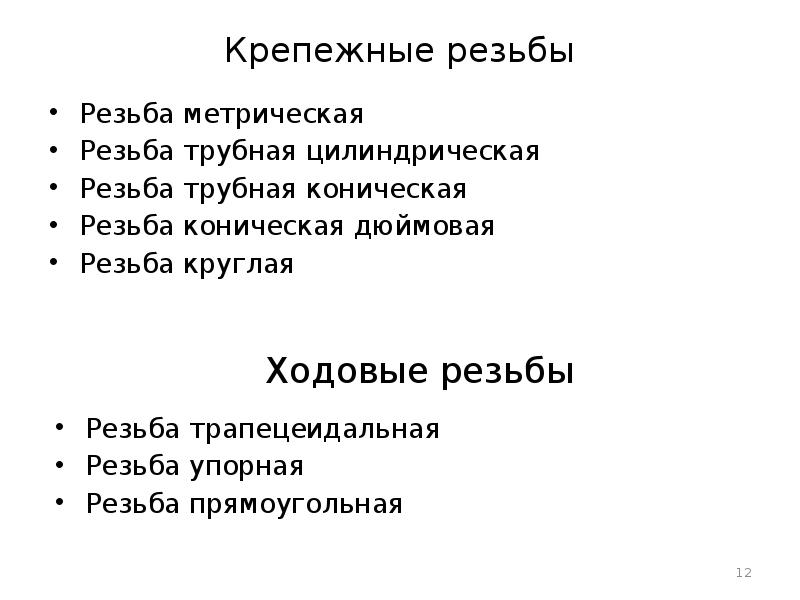

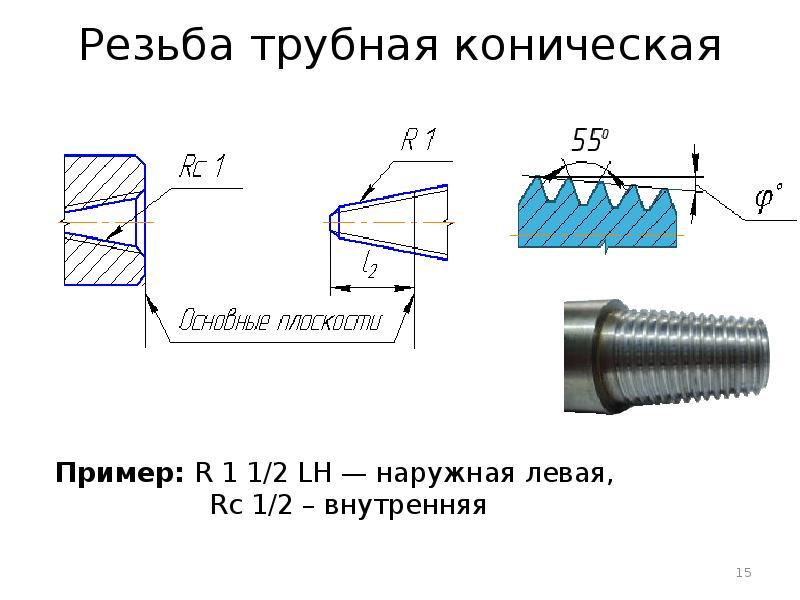

Профили резьбы Резьба метрическая (треугольная) Резьба трубная цилиндрическая Резьба трубная коническая Резьба дюймовая коническая Резьба круглая Резьба трапецеидальная Резьба упорная Резьба прямоугольная нестандартная

Слайд 4

Описание слайда:

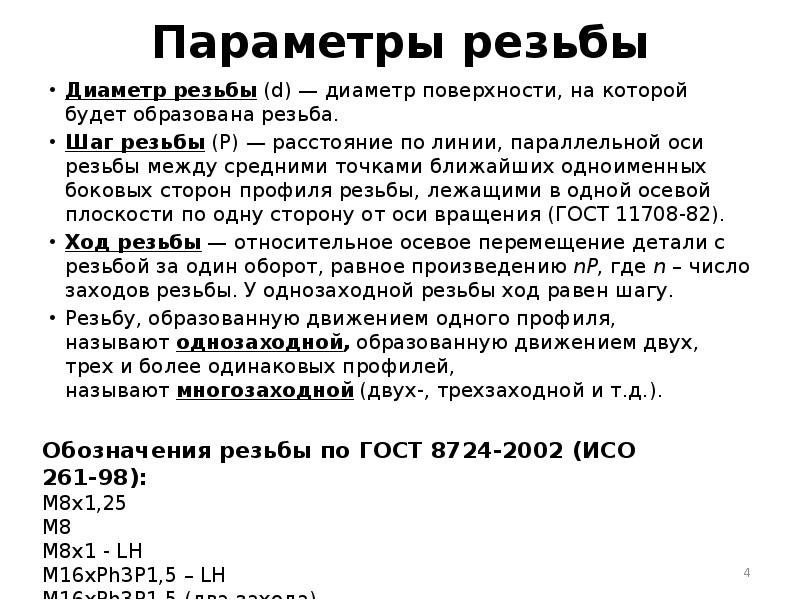

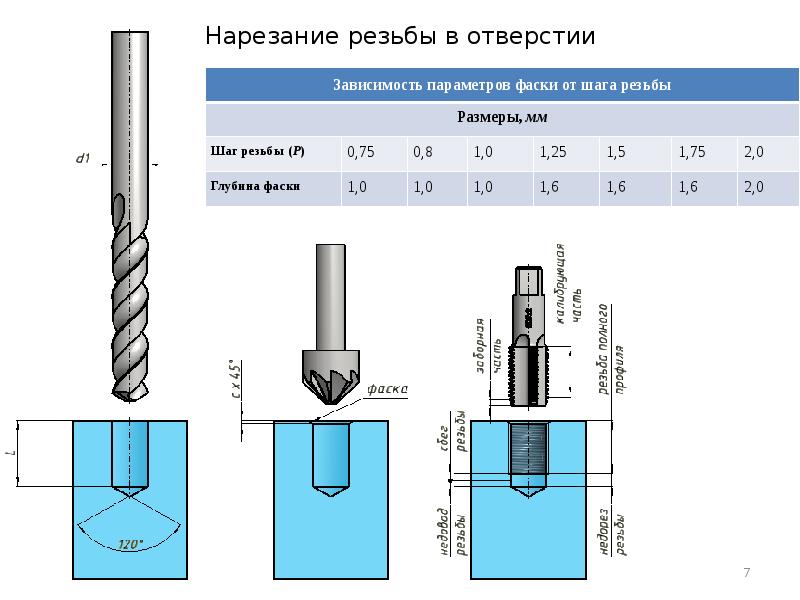

Параметры резьбы Диаметр резьбы (d) — диаметр поверхности, на которой будет образована резьба. Шаг резьбы (Р) — расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси вращения (ГОСТ 11708-82). Ход резьбы — относительное осевое перемещение детали с резьбой за один оборот, равное произведению nР, где n – число заходов резьбы. У однозаходной резьбы ход равен шагу. Резьбу, образованную движением одного профиля, называют однозаходной, образованную движением двух, трех и более одинаковых профилей, называют многозаходной (двух-, трехзаходной и т.д.).
