Слайд 1

Описание слайда:

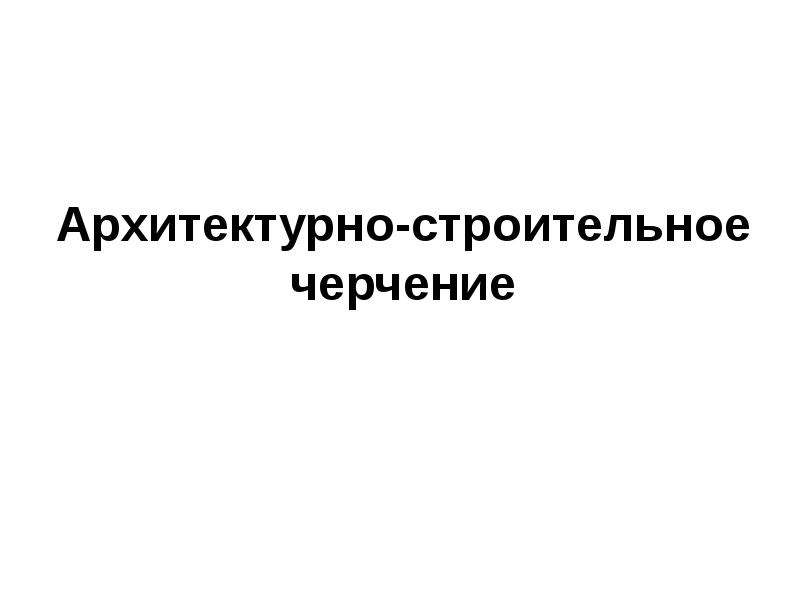

Архитектурно-строительное черчение

Слайд 2

Описание слайда:

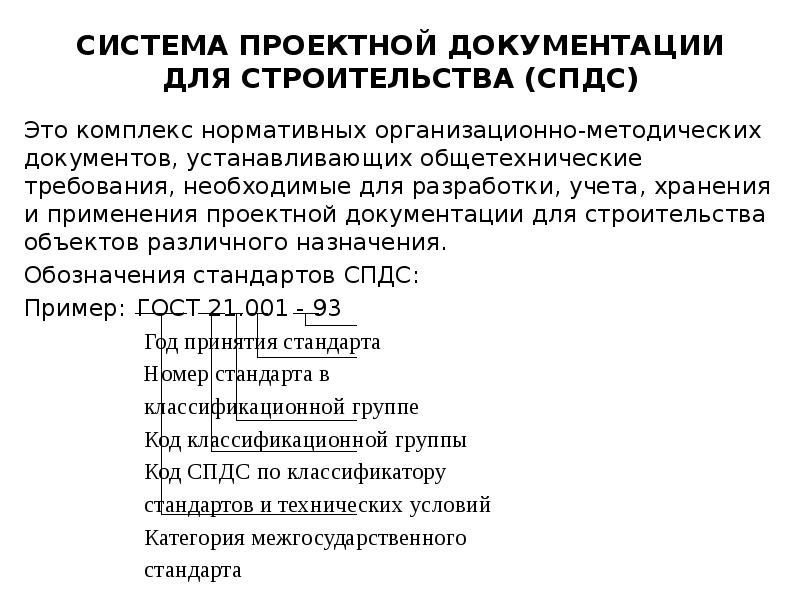

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА (СПДС) Это комплекс нормативных организационно-методических документов, устанавливающих общетехнические требования, необходимые для разработки, учета, хранения и применения проектной документации для строительства объектов различного назначения. Обозначения стандартов СПДС: Пример: ГОСТ 21.001 - 93 Год принятия стандарта Номер стандарта в классификационной группе Код классификационной группы Код СПДС по классификатору стандартов и технических условий Категория межгосударственного стандарта

Слайд 3

Описание слайда:

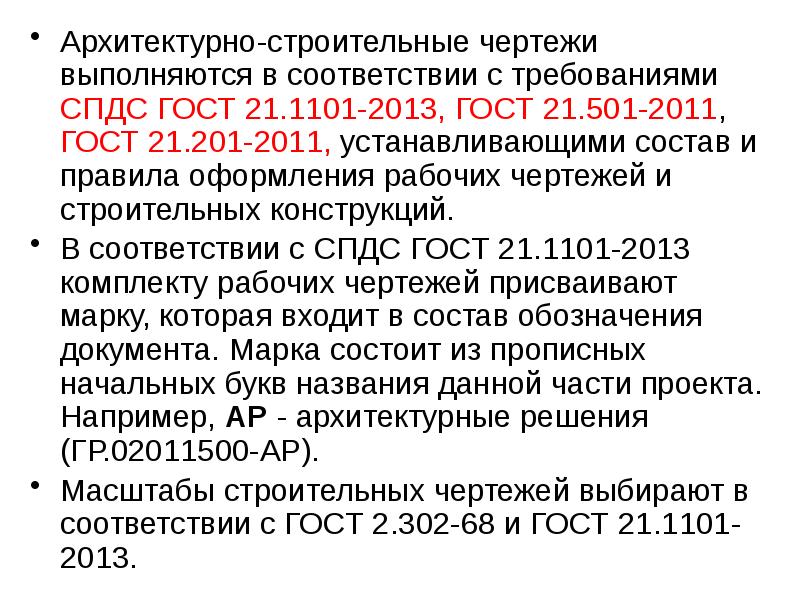

Архитектурно-строительные чертежи выполняются в соответствии с требованиями СПДС ГОСТ 21.1101-2013, ГОСТ 21.501-2011, ГОСТ 21.201-2011, устанавливающими состав и правила оформления рабочих чертежей и строительных конструкций. Архитектурно-строительные чертежи выполняются в соответствии с требованиями СПДС ГОСТ 21.1101-2013, ГОСТ 21.501-2011, ГОСТ 21.201-2011, устанавливающими состав и правила оформления рабочих чертежей и строительных конструкций. В соответствии с СПДС ГОСТ 21.1101-2013 комплекту рабочих чертежей присваивают марку, которая входит в состав обозначения документа. Марка состоит из прописных начальных букв названия данной части проекта. Например, АР - архитектурные решения (ГР.02011500-АР). Масштабы строительных чертежей выбирают в соответствии с ГОСТ 2.302-68 и ГОСТ 21.1101-2013.

Слайд 4

Описание слайда:

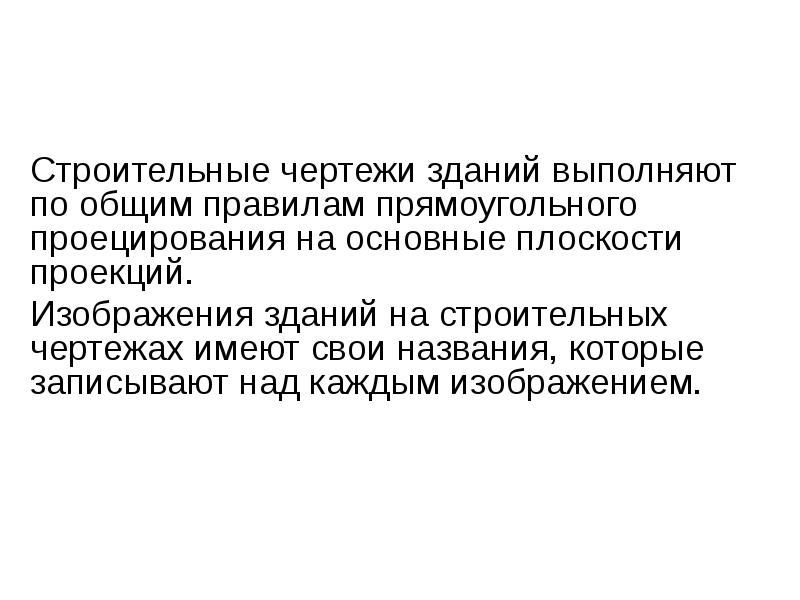

Строительные чертежи зданий выполняют по общим правилам прямоугольного проецирования на основные плоскости проекций. Строительные чертежи зданий выполняют по общим правилам прямоугольного проецирования на основные плоскости проекций. Изображения зданий на строительных чертежах имеют свои названия, которые записывают над каждым изображением.

Слайд 5

Описание слайда:

При выполнении архитектурно-строительных чертежей применяют линии различной толщины. При выполнении архитектурно-строительных чертежей применяют линии различной толщины. Линии контуров сечений элементов конструкций в разрезе (наружные и внутренние капитальные стены и перегородки) изображают сплошной толстой основной линией. Видимые линии контуров элементов конструкций, не попадающие в плоскость сечения (стены под оконными проёмами, дверные проёмы фасад, лестничные марши, дверные полотна и т.п.),а также санитарно-техническое, технологическое и другое оборудование обводят сплошной тонкой линией.

Слайд 6

Описание слайда:

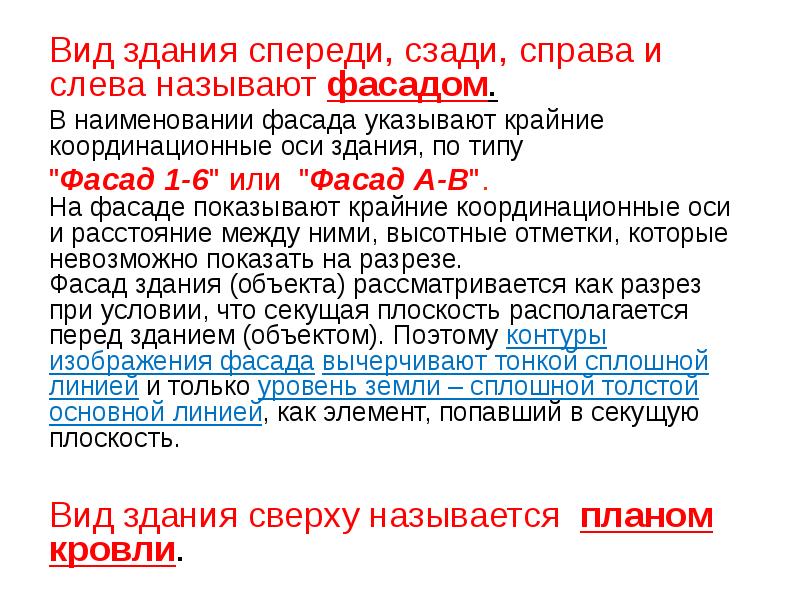

Вид здания спереди, сзади, справа и слева называют фасадом. Вид здания спереди, сзади, справа и слева называют фасадом. В наименовании фасада указывают крайние координационные оси здания, по типу "Фасад 1-6" или "Фасад А-В". На фасаде показывают крайние координационные оси и расстояние между ними, высотные отметки, которые невозможно показать на разрезе. Фасад здания (объекта) рассматривается как разрез при условии, что секущая плоскость располагается перед зданием (объектом). Поэтому контуры изображения фасада вычерчивают тонкой сплошной линией и только уровень земли – сплошной толстой основной линией, как элемент, попавший в секущую плоскость. Вид здания сверху называется планом кровли.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

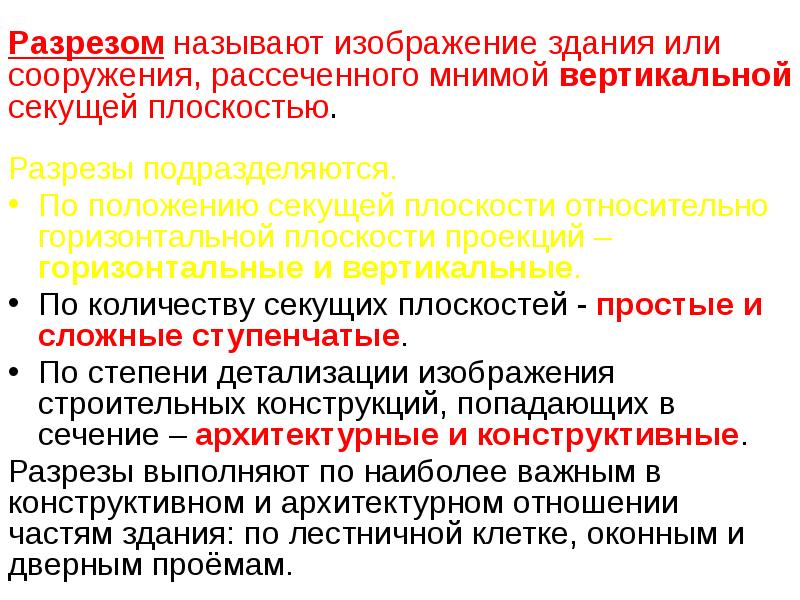

Разрезом называют изображение здания или сооружения, рассеченного мнимой вертикальной секущей плоскостью. Разрезом называют изображение здания или сооружения, рассеченного мнимой вертикальной секущей плоскостью. Разрезы подразделяются. По положению секущей плоскости относительно горизонтальной плоскости проекций – горизонтальные и вертикальные. По количеству секущих плоскостей - простые и сложные ступенчатые. По степени детализации изображения строительных конструкций, попадающих в сечение – архитектурные и конструктивные. Разрезы выполняют по наиболее важным в конструктивном и архитектурном отношении частям здания: по лестничной клетке, оконным и дверным проёмам.

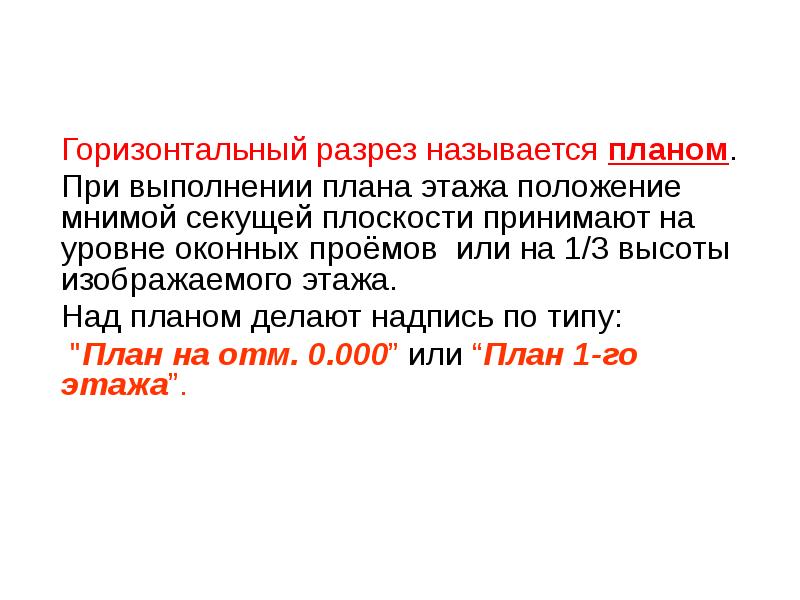

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Положение секущей плоскости для вертикального разреза обозначают на плане этажа разомкнутой линией со стрелками на концах, показывающими направление взгляда наблюдателя (как правило, снизу вверх и справа налево). Около стрелок записывают арабские цифры. Положение секущей плоскости для вертикального разреза обозначают на плане этажа разомкнутой линией со стрелками на концах, показывающими направление взгляда наблюдателя (как правило, снизу вверх и справа налево). Около стрелок записывают арабские цифры. Над изображением вертикального разреза делают надпись по типу "Разрез 1-1".

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

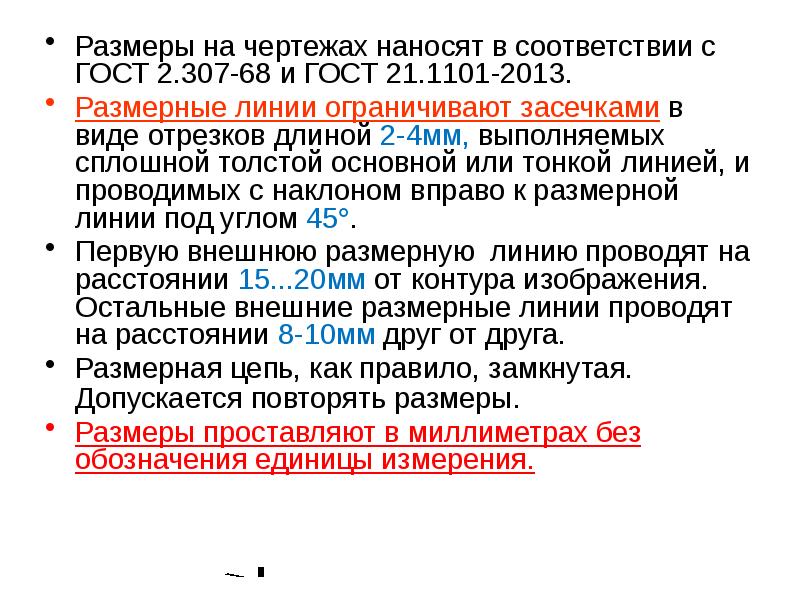

Размеры на чертежах наносят в соответствии с ГОСТ 2.307-68 и ГОСТ 21.1101-2013. Размеры на чертежах наносят в соответствии с ГОСТ 2.307-68 и ГОСТ 21.1101-2013. Размерные линии ограничивают засечками в виде отрезков длиной 2-4мм, выполняемых сплошной толстой основной или тонкой линией, и проводимых с наклоном вправо к размерной линии под углом 45. Первую внешнюю размерную линию проводят на расстоянии 15...20мм от контура изображения. Остальные внешние размерные линии проводят на расстоянии 8-10мм друг от друга. Размерная цепь, как правило, замкнутая. Допускается повторять размеры. Размеры проставляют в миллиметрах без обозначения единицы измерения.

Слайд 14

Описание слайда:

Фрагмент плана 1 этажа

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Вычерчивание плана здания начинают с нанесения координационных осей, которые выполняют на чертежах штрихпунктирными линиями толщиной S/3-S/2. Вычерчивание плана здания начинают с нанесения координационных осей, которые выполняют на чертежах штрихпунктирными линиями толщиной S/3-S/2.

Слайд 19

Описание слайда:

Координационные оси определяют расположение (привязку) основных несущих конструкций (стен, колонн). Координационные оси определяют расположение (привязку) основных несущих конструкций (стен, колонн).

Слайд 20

Описание слайда:

Условные изображения оконных и дверных проемов в плане должны соответствовать ГОСТ 21.201-2011 Условные изображения оконных и дверных проемов в плане должны соответствовать ГОСТ 21.201-2011

Слайд 21

Описание слайда:

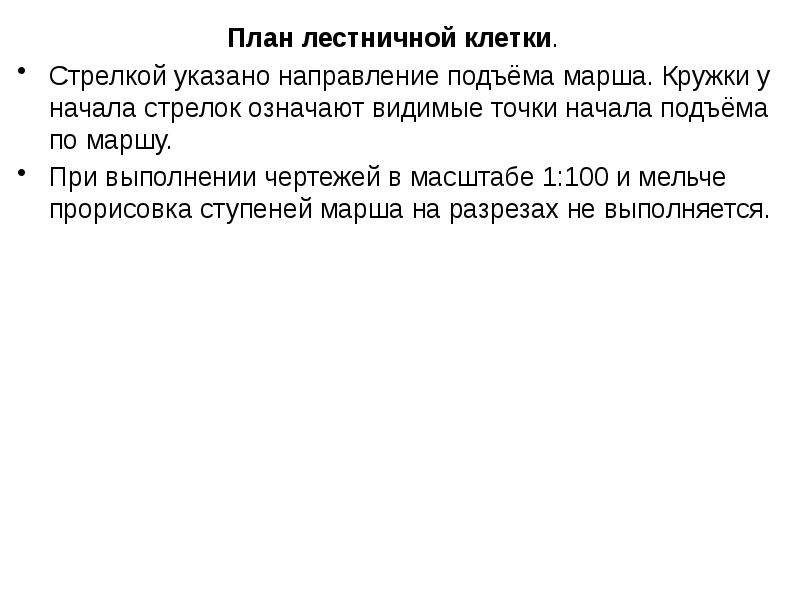

План лестничной клетки. План лестничной клетки. Стрелкой указано направление подъёма марша. Кружки у начала стрелок означают видимые точки начала подъёма по маршу. При выполнении чертежей в масштабе 1:100 и мельче прорисовка ступеней марша на разрезах не выполняется.

Слайд 22

Описание слайда:

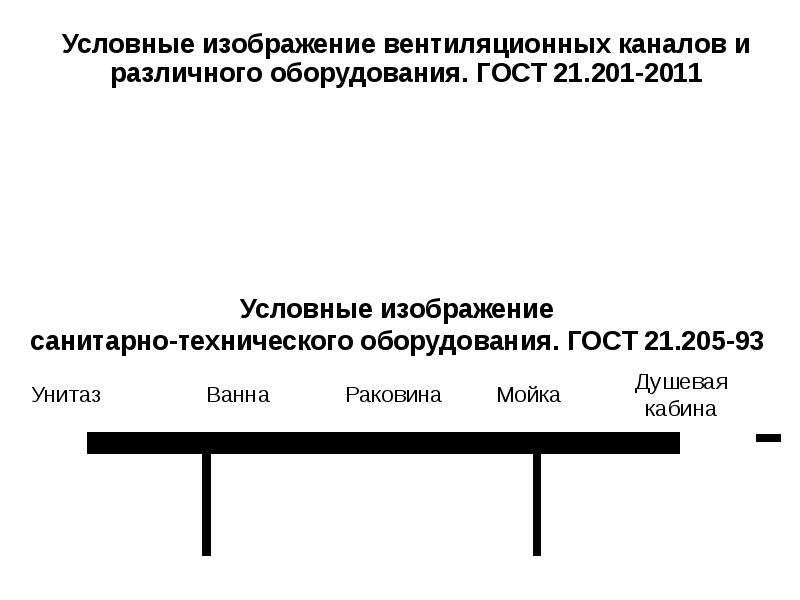

Условные изображение вентиляционных каналов и различного оборудования. ГОСТ 21.201-2011 Условные изображение вентиляционных каналов и различного оборудования. ГОСТ 21.201-2011

Слайд 23

Описание слайда:

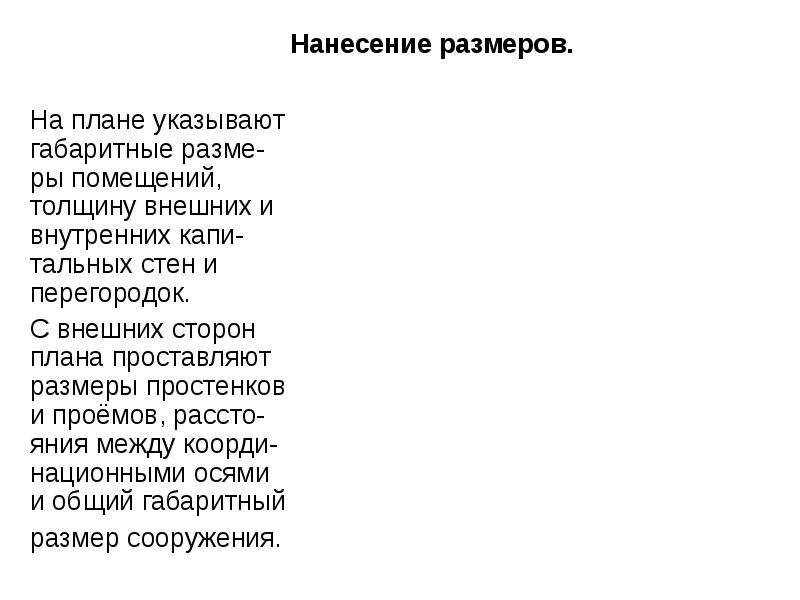

На плане указывают габаритные разме-ры помещений, толщину внешних и внутренних капи-тальных стен и перегородок. На плане указывают габаритные разме-ры помещений, толщину внешних и внутренних капи-тальных стен и перегородок. С внешних сторон плана проставляют размеры простенков и проёмов, рассто-яния между коорди-национными осями и общий габаритный размер сооружения.
