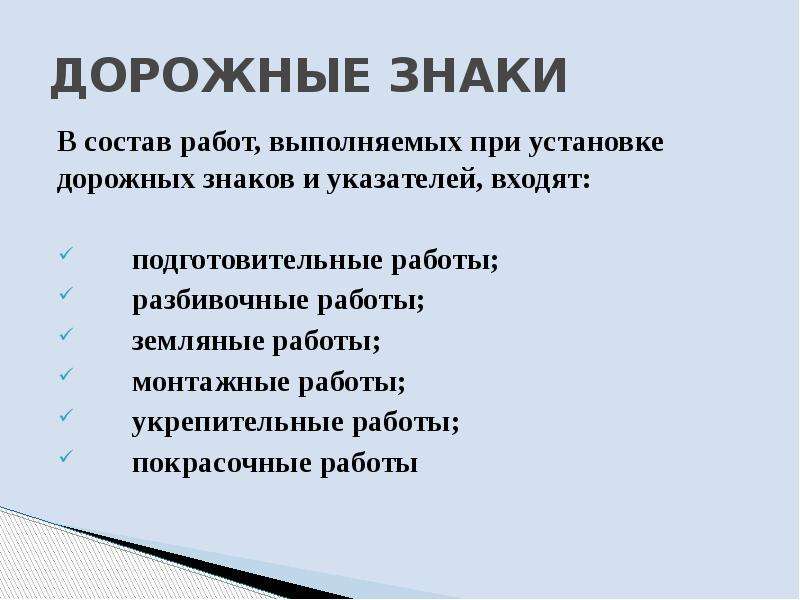

Слайд 1

Описание слайда:

ДОРОЖНЫЕ ЗНАКИ В состав работ, выполняемых при установке дорожных знаков и указателей, входят: подготовительные работы; разбивочные работы; земляные работы; монтажные работы; укрепительные работы; покрасочные работы

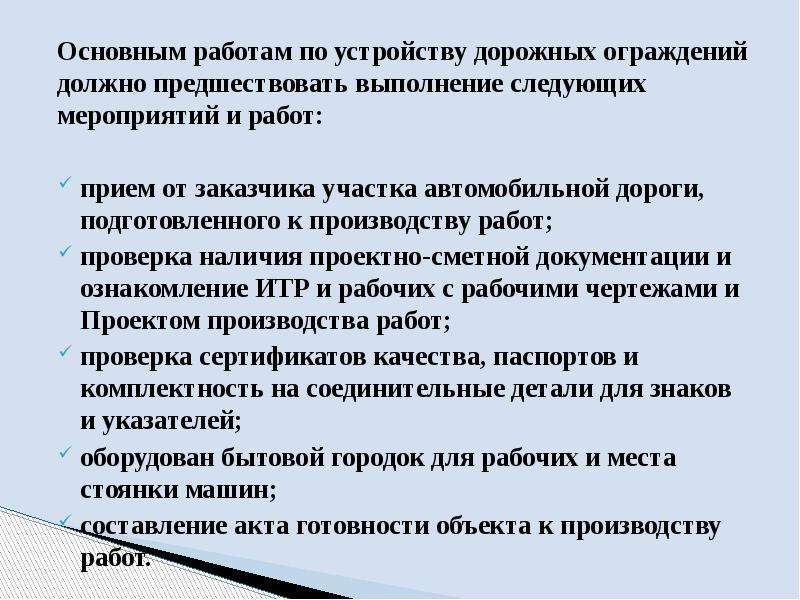

Слайд 2

Описание слайда:

Основным работам по устройству дорожных ограждений должно предшествовать выполнение следующих мероприятий и работ: Основным работам по устройству дорожных ограждений должно предшествовать выполнение следующих мероприятий и работ: прием от заказчика участка автомобильной дороги, подготовленного к производству работ; проверка наличия проектно-сметной документации и ознакомление ИТР и рабочих с рабочими чертежами и Проектом производства работ; проверка сертификатов качества, паспортов и комплектность на соединительные детали для знаков и указателей; оборудован бытовой городок для рабочих и места стоянки машин; составление акта готовности объекта к производству работ.

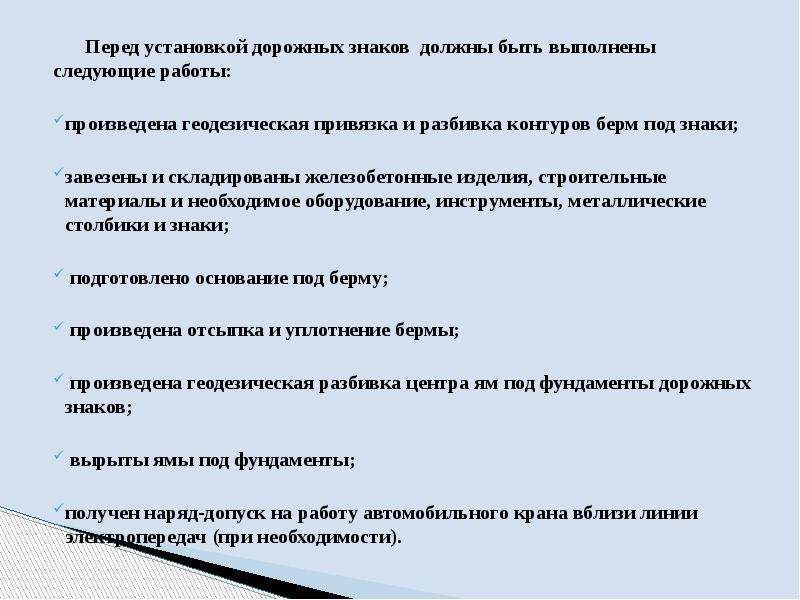

Слайд 3

Описание слайда:

Перед установкой дорожных знаков должны быть выполнены следующие работы: Перед установкой дорожных знаков должны быть выполнены следующие работы: произведена геодезическая привязка и разбивка контуров берм под знаки; завезены и складированы железобетонные изделия, строительные материалы и необходимое оборудование, инструменты, металлические столбики и знаки; подготовлено основание под берму; произведена отсыпка и уплотнение бермы; произведена геодезическая разбивка центра ям под фундаменты дорожных знаков; вырыты ямы под фундаменты; получен наряд-допуск на работу автомобильного крана вблизи линии электропередач (при необходимости).

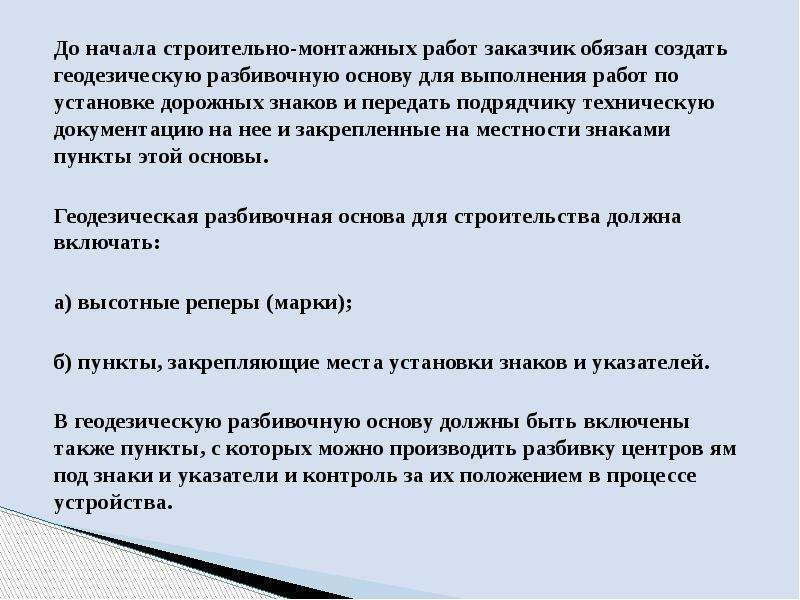

Слайд 4

Описание слайда:

До начала строительно-монтажных работ заказчик обязан создать геодезическую разбивочную основу для выполнения работ по установке дорожных знаков и передать подрядчику техническую документацию на нее и закрепленные на местности знаками пункты этой основы. До начала строительно-монтажных работ заказчик обязан создать геодезическую разбивочную основу для выполнения работ по установке дорожных знаков и передать подрядчику техническую документацию на нее и закрепленные на местности знаками пункты этой основы. Геодезическая разбивочная основа для строительства должна включать: а) высотные реперы (марки); б) пункты, закрепляющие места установки знаков и указателей. В геодезическую разбивочную основу должны быть включены также пункты, с которых можно производить разбивку центров ям под знаки и указатели и контроль за их положением в процессе устройства.

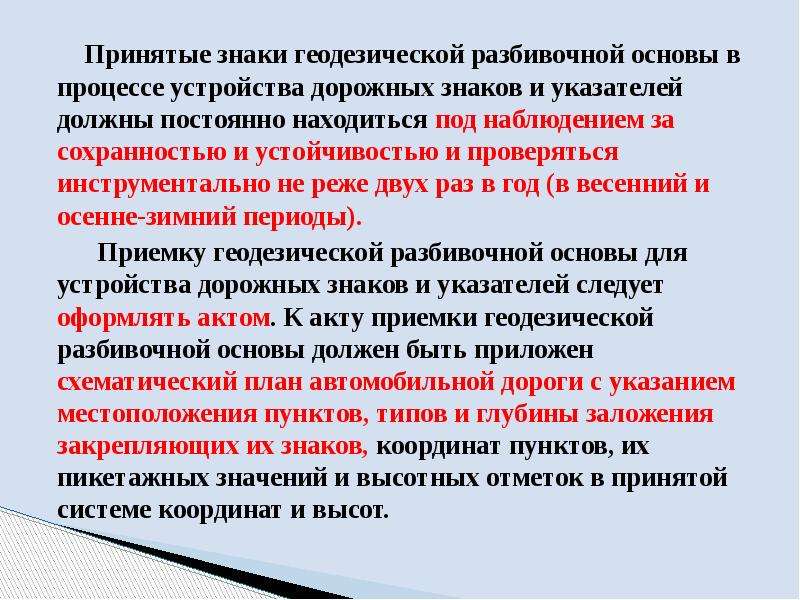

Слайд 5

Описание слайда:

Принятые знаки геодезической разбивочной основы в процессе устройства дорожных знаков и указателей должны постоянно находиться под наблюдением за сохранностью и устойчивостью и проверяться инструментально не реже двух раз в год (в весенний и осенне-зимний периоды). Принятые знаки геодезической разбивочной основы в процессе устройства дорожных знаков и указателей должны постоянно находиться под наблюдением за сохранностью и устойчивостью и проверяться инструментально не реже двух раз в год (в весенний и осенне-зимний периоды). Приемку геодезической разбивочной основы для устройства дорожных знаков и указателей следует оформлять актом. К акту приемки геодезической разбивочной основы должен быть приложен схематический план автомобильной дороги с указанием местоположения пунктов, типов и глубины заложения закрепляющих их знаков, координат пунктов, их пикетажных значений и высотных отметок в принятой системе координат и высот.

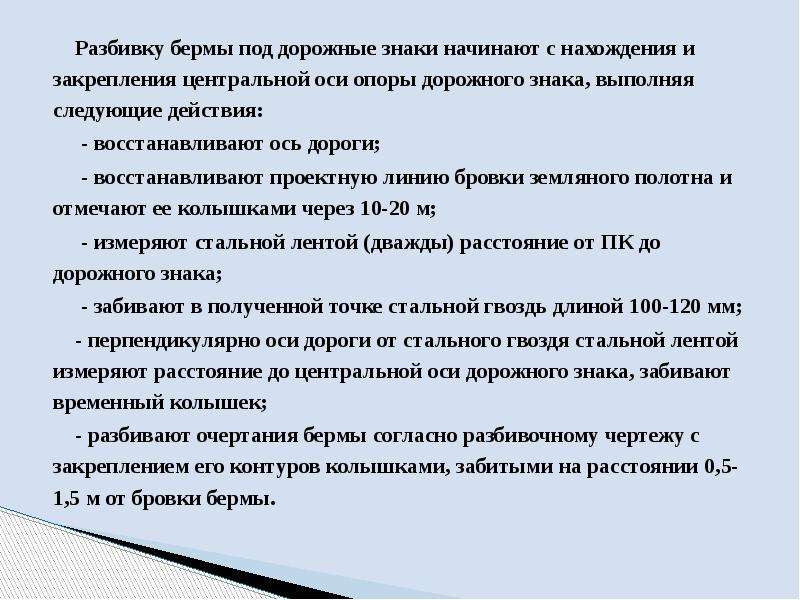

Слайд 6

Описание слайда:

Разбивку бермы под дорожные знаки начинают с нахождения и закрепления центральной оси опоры дорожного знака, выполняя следующие действия: Разбивку бермы под дорожные знаки начинают с нахождения и закрепления центральной оси опоры дорожного знака, выполняя следующие действия: - восстанавливают ось дороги; - восстанавливают проектную линию бровки земляного полотна и отмечают ее колышками через 10-20 м; - измеряют стальной лентой (дважды) расстояние от ПК до дорожного знака; - забивают в полученной точке стальной гвоздь длиной 100-120 мм; - перпендикулярно оси дороги от стального гвоздя стальной лентой измеряют расстояние до центральной оси дорожного знака, забивают временный колышек; - разбивают очертания бермы согласно разбивочному чертежу с закреплением его контуров колышками, забитыми на расстоянии 0,5-1,5 м от бровки бермы.

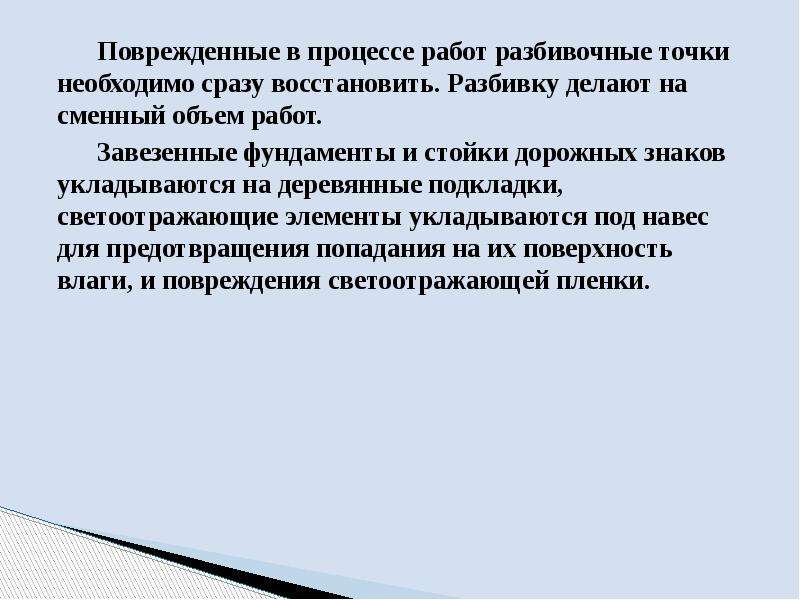

Слайд 7

Описание слайда:

Поврежденные в процессе работ разбивочные точки необходимо сразу восстановить. Разбивку делают на сменный объем работ. Поврежденные в процессе работ разбивочные точки необходимо сразу восстановить. Разбивку делают на сменный объем работ. Завезенные фундаменты и стойки дорожных знаков укладываются на деревянные подкладки, светоотражающие элементы укладываются под навес для предотвращения попадания на их поверхность влаги, и повреждения светоотражающей пленки.

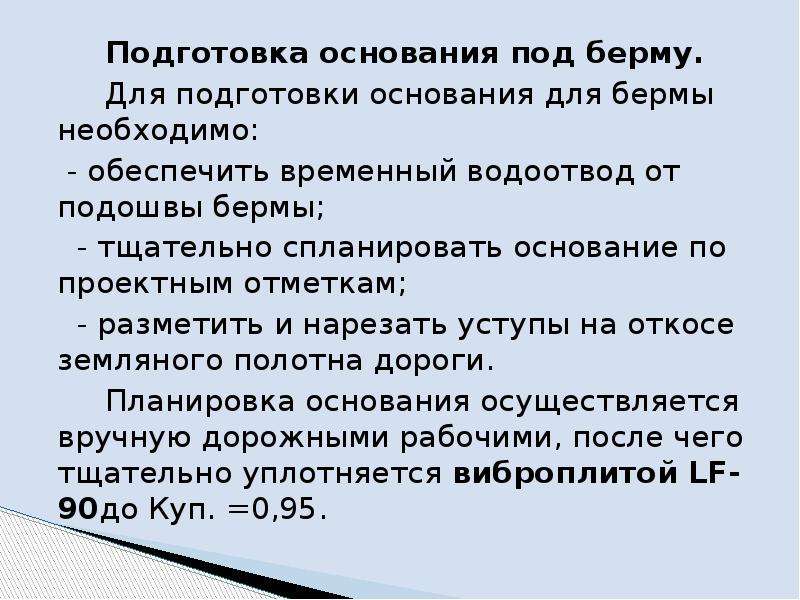

Слайд 8

Описание слайда:

Подготовка основания под берму. Подготовка основания под берму. Для подготовки основания для бермы необходимо: - обеспечить временный водоотвод от подошвы бермы; - тщательно спланировать основание по проектным отметкам; - разметить и нарезать уступы на откосе земляного полотна дороги. Планировка основания осуществляется вручную дорожными рабочими, после чего тщательно уплотняется виброплитой LF-90до Куп. =0,95.

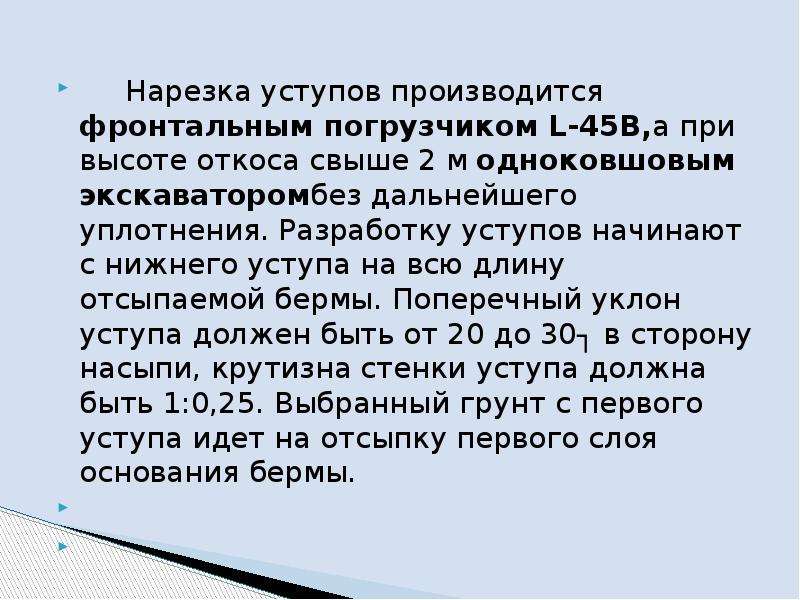

Слайд 9

Описание слайда:

Нарезка уступов производится фронтальным погрузчиком L-45B,а при высоте откоса свыше 2 м одноковшовым экскаваторомбез дальнейшего уплотнения. Разработку уступов начинают с нижнего уступа на всю длину отсыпаемой бермы. Поперечный уклон уступа должен быть от 20 до 30┐ в сторону насыпи, крутизна стенки уступа должна быть 1:0,25. Выбранный грунт с первого уступа идет на отсыпку первого слоя основания бермы.

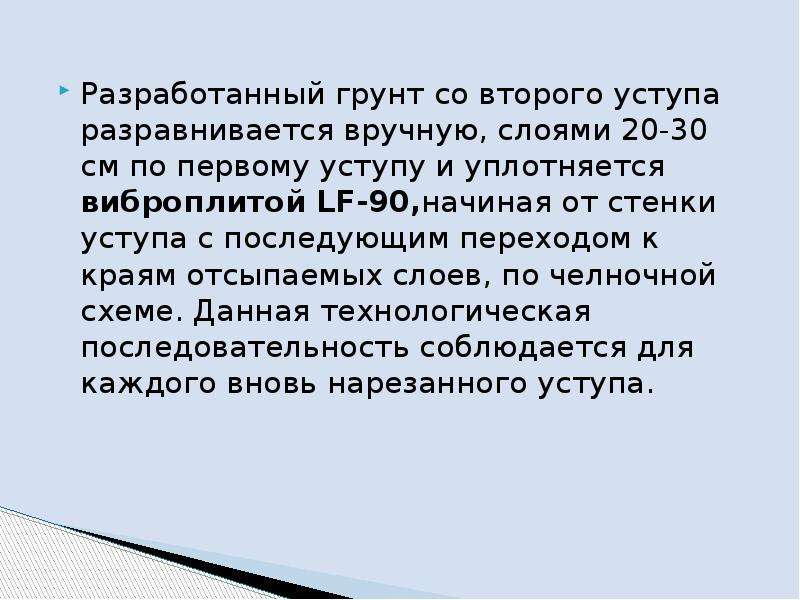

Слайд 10

Описание слайда:

Разработанный грунт со второго уступа разравнивается вручную, слоями 20-30 см по первому уступу и уплотняется виброплитой LF-90,начиная от стенки уступа с последующим переходом к краям отсыпаемых слоев, по челночной схеме. Данная технологическая последовательность соблюдается для каждого вновь нарезанного уступа.
