Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

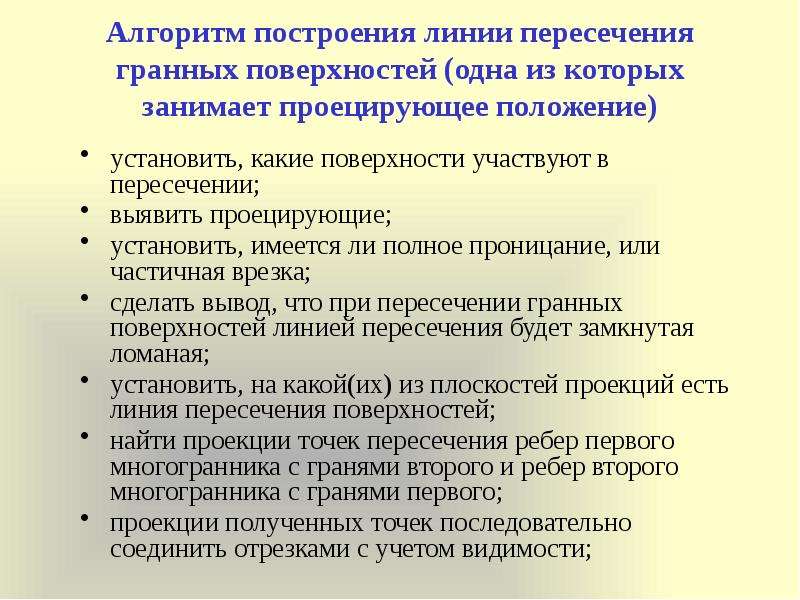

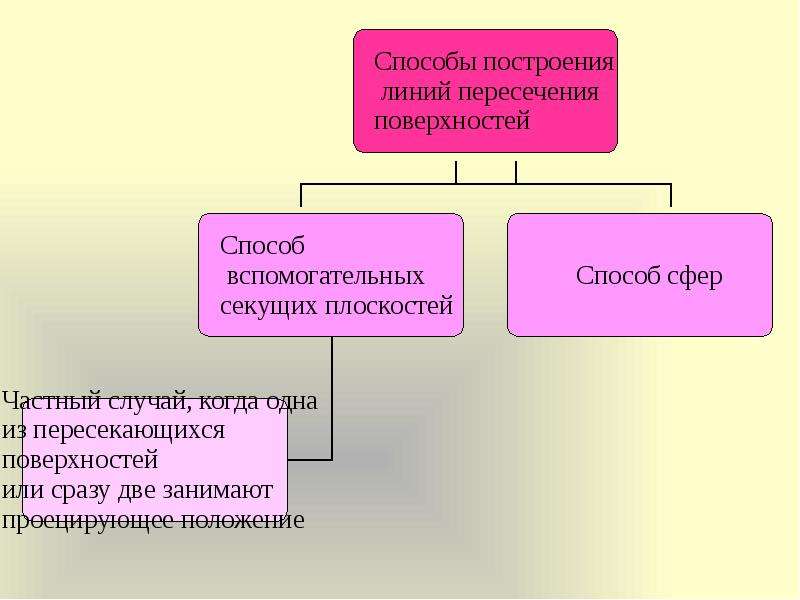

Алгоритм построения линии пересечения гранных поверхностей (одна из которых занимает проецирующее положение) установить, какие поверхности участвуют в пересечении; выявить проецирующие; установить, имеется ли полное проницание, или частичная врезка; сделать вывод, что при пересечении гранных поверхностей линией пересечения будет замкнутая ломаная; установить, на какой(их) из плоскостей проекций есть линия пересечения поверхностей; найти проекции точек пересечения ребер первого многогранника с гранями второго и ребер второго многогранника с гранями первого; проекции полученных точек последовательно соединить отрезками с учетом видимости;

Слайд 4

Описание слайда:

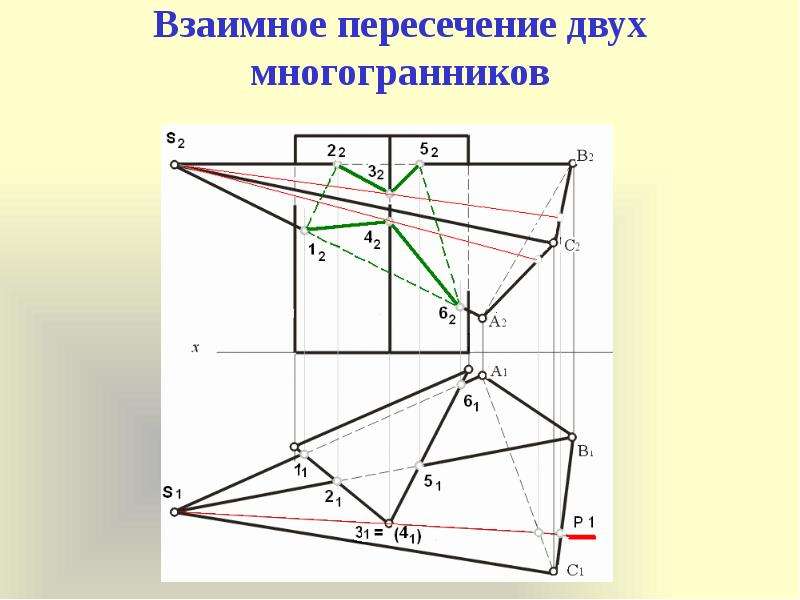

Взаимное пересечение двух многогранников

Слайд 5

Описание слайда:

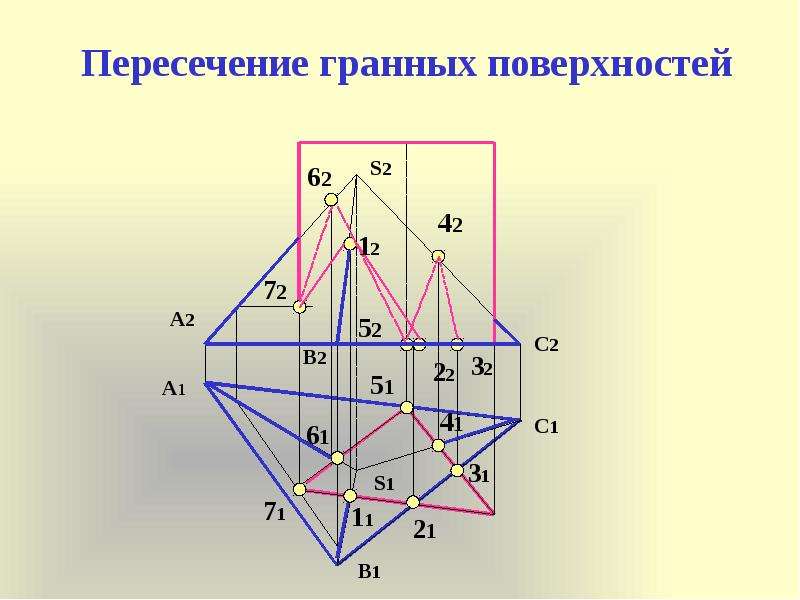

Пересечение гранных поверхностей

Слайд 6

Описание слайда:

Пересечение гранных поверхностей, занимающих проецирующее положение Пересечение гранных поверхностей, занимающих проецирующее положение

Слайд 7

Описание слайда:

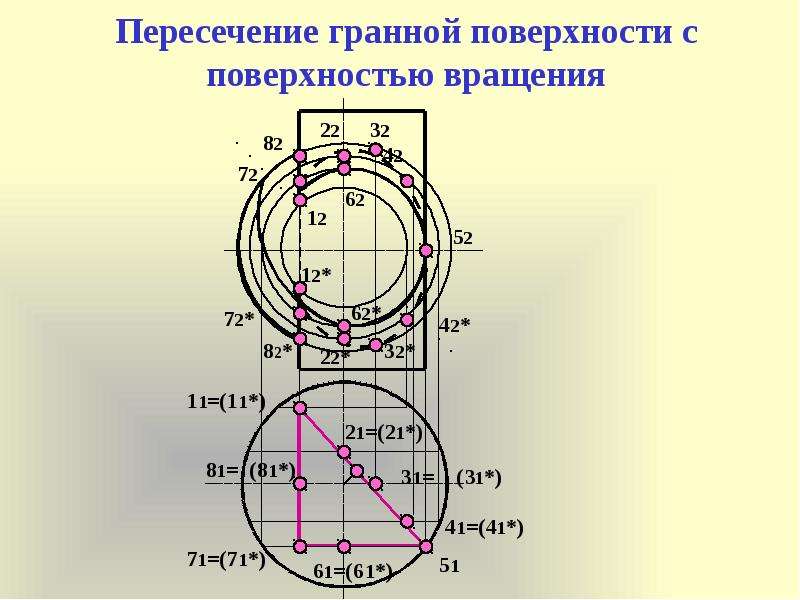

Пересечение гранной поверхности с поверхностью вращения

Слайд 8

Описание слайда:

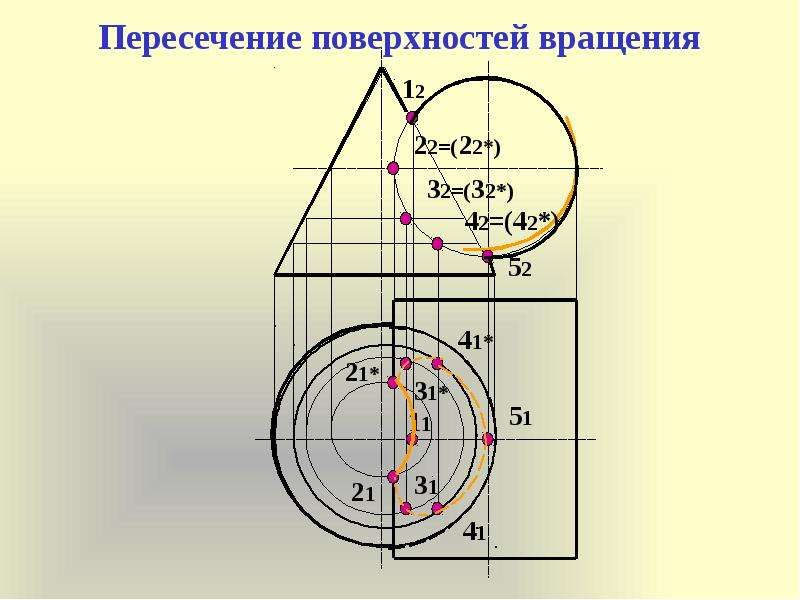

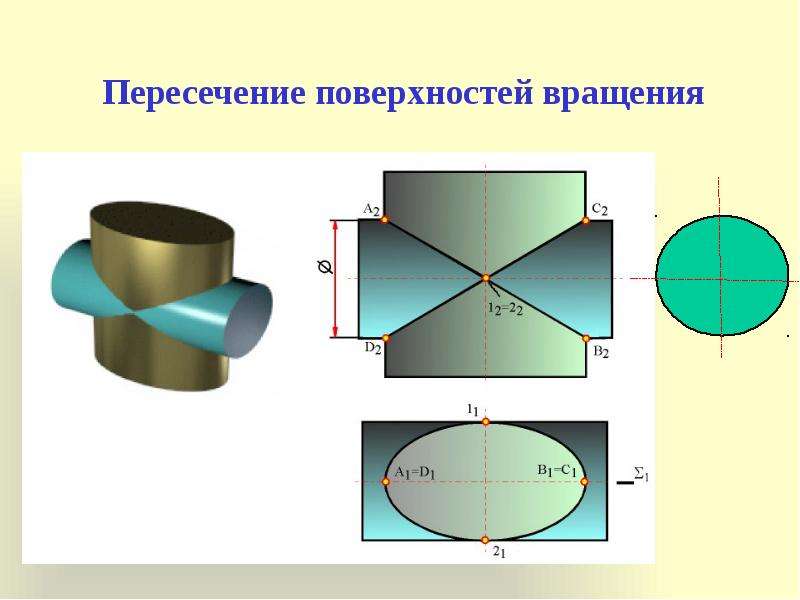

Пересечение поверхностей вращения

Слайд 9

Описание слайда:

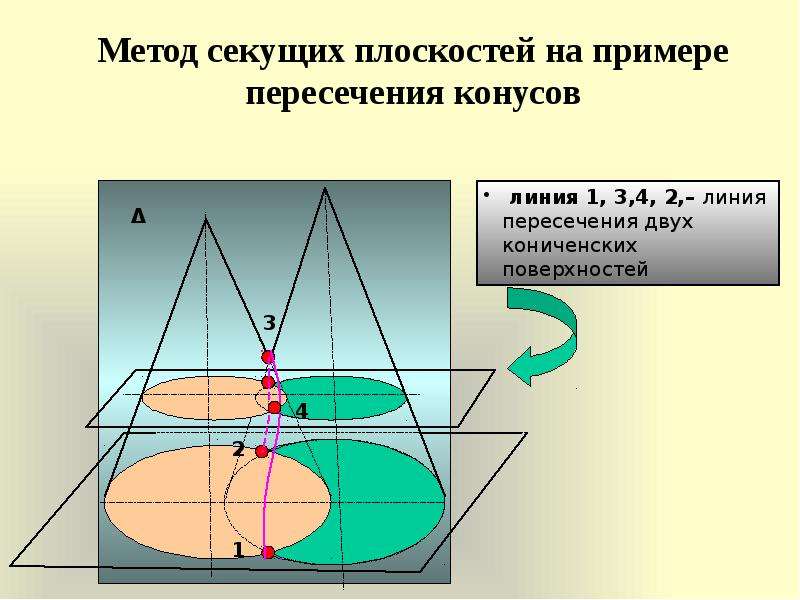

Метод секущих плоскостей на примере пересечения конусов

Слайд 10

Описание слайда:

Построение линии пересечения двух конусов

Слайд 11

Описание слайда:

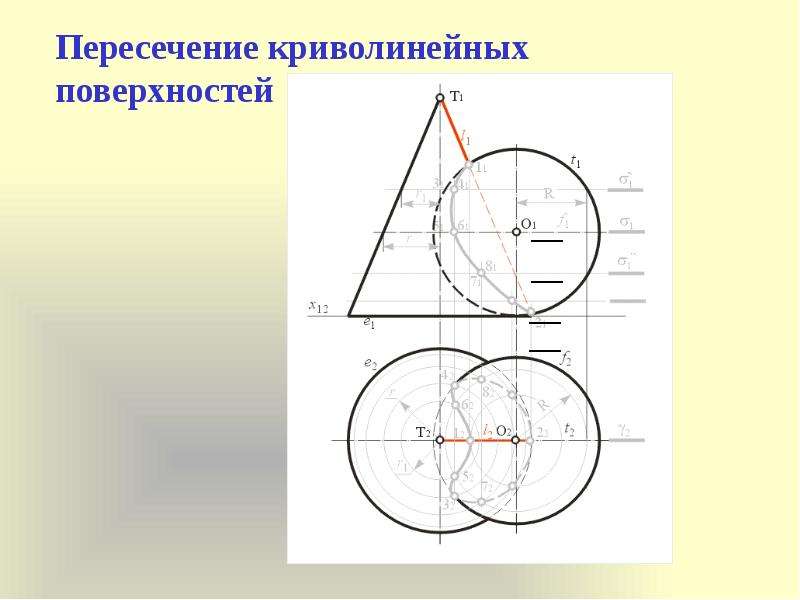

Пересечение криволинейных поверхностей

Слайд 12

Описание слайда:

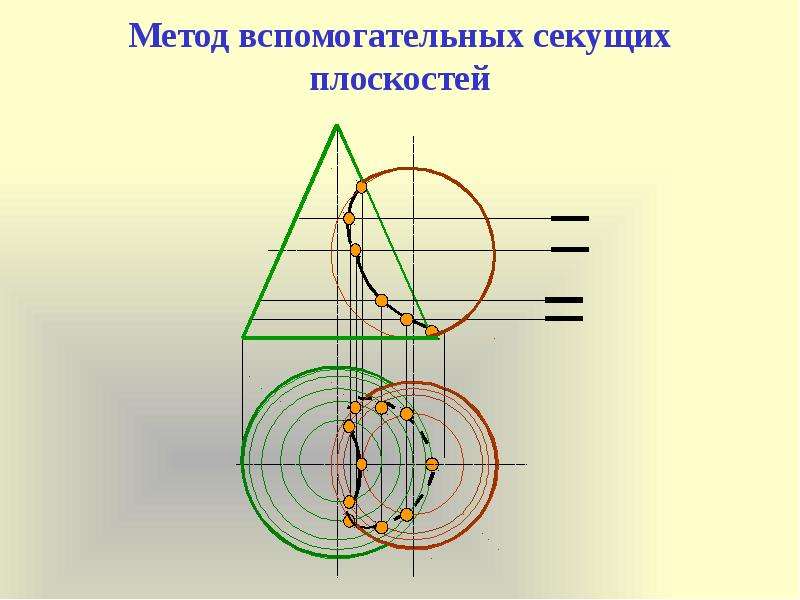

Метод вспомогательных секущих плоскостей

Слайд 13

Описание слайда:

Соосные поверхности вращения

Слайд 14

Описание слайда:

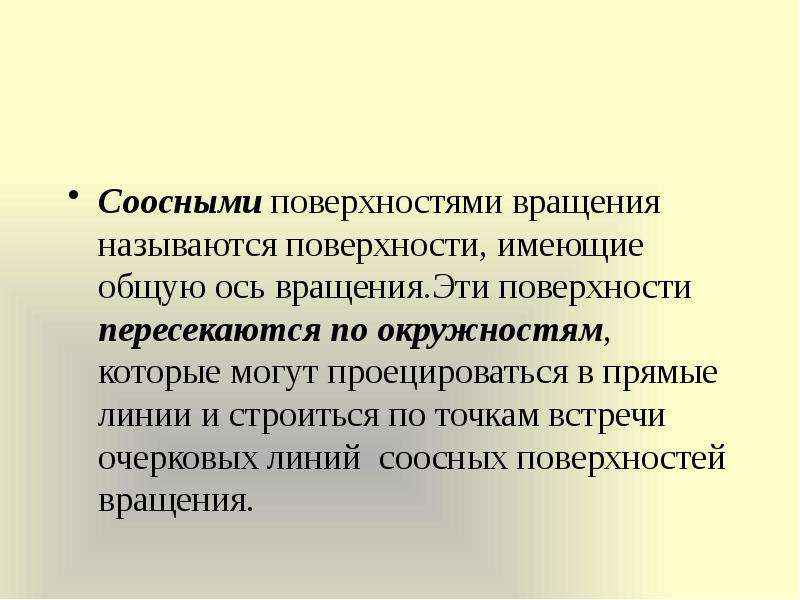

Соосными поверхностями вращения называются поверхности, имеющие общую ось вращения.Эти поверхности пересекаются по окружностям, которые могут проецироваться в прямые линии и строиться по точкам встречи очерковых линий соосных поверхностей вращения. Соосными поверхностями вращения называются поверхности, имеющие общую ось вращения.Эти поверхности пересекаются по окружностям, которые могут проецироваться в прямые линии и строиться по точкам встречи очерковых линий соосных поверхностей вращения.

Слайд 15

Описание слайда:

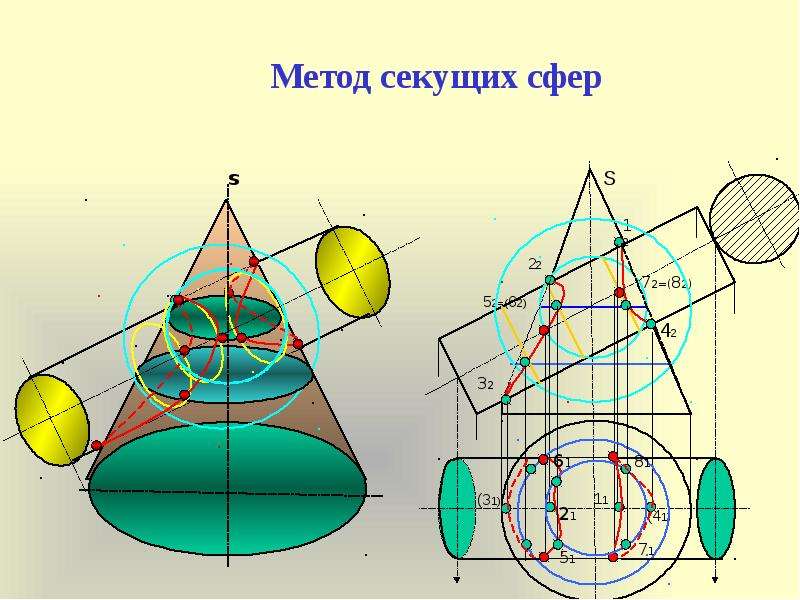

Метод секущих сфер

Слайд 16

Описание слайда:

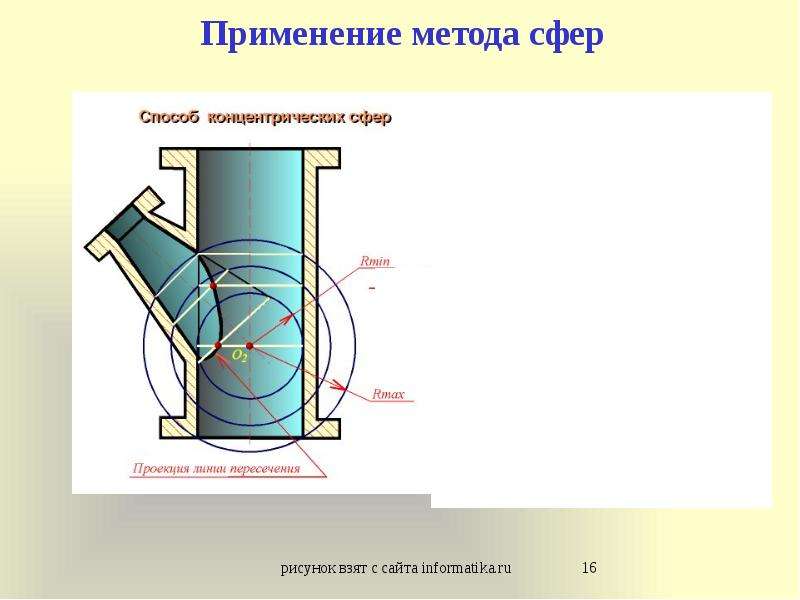

Применение метода сфер

Слайд 17

Описание слайда:

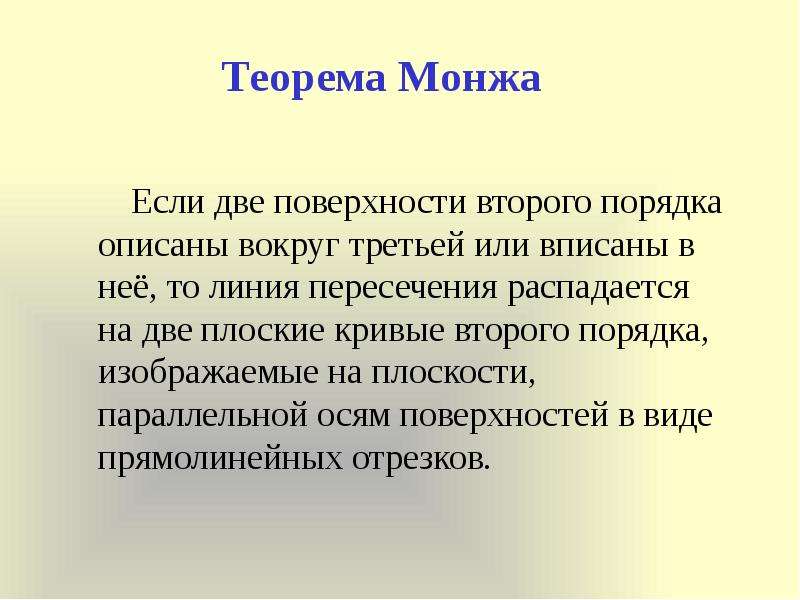

Теорема Монжа Если две поверхности второго порядка описаны вокруг третьей или вписаны в неё, то линия пересечения распадается на две плоские кривые второго порядка, изображаемые на плоскости, параллельной осям поверхностей в виде прямолинейных отрезков.
