Слайд 1

Описание слайда:

Атомные электростанции (АЭС)

Слайд 2

Описание слайда:

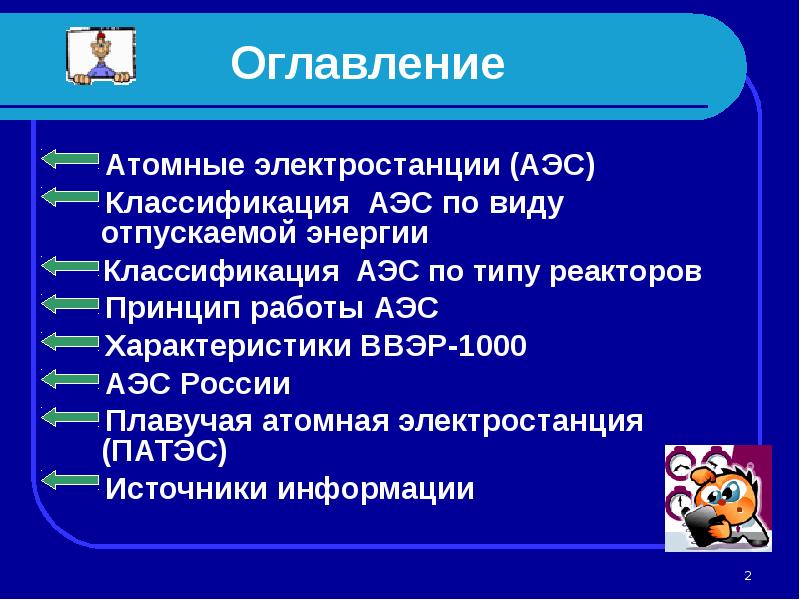

Оглавление Атомные электростанции (АЭС) Классификация АЭС по виду отпускаемой энергии Классификация АЭС по типу реакторов Принцип работы АЭС Характеристики ВВЭР-1000 АЭС России Плавучая атомная электростанция (ПАТЭС) Источники информации

Слайд 3

Описание слайда:

Атомные электростанции (АЭС) Атомные электростанции предназначенны для выработки электрической энергии путём использования энергии, выделяемой при контролируемой ядерной реакции. Виды АЭС: АЭС, использующие реакции деления АЭС, использующие реакции термоядерного синтеза (еще не существуют)

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Классификация АЭС по виду вырабатываемой энергии Атомные электростанции по виду вырабатываемой энергии можно разделить на: Атомные электростанции (АЭС), предназначенные для выработки только электроэнергии Атомные теплоэлектроцентрали (АТЭЦ), вырабатывающие как электроэнергию, так и тепловую энергию Атомные станции теплоснабжения (АСТ), вырабатывающие только тепловую энергию

Слайд 7

Описание слайда:

Классификация АЭС по типу реакторов Атомные электростанции классифицируются в соответствии с установленными на них реакторами: Реакторы на тепловых нейтронах, использующие специальные замедлители для увеличения вероятности поглощения нейтрона ядрами атомов топлива Реакторы на лёгкой воде (ВВЭР) Графитовые реакторы (РМБК) Реакторы на тяжёлой воде Реакторы на быстрых нейтронах (БН) Субкритические реакторы, использующие внешние источники нейтронов Термоядерные реакторы (не существуют)

Слайд 8

Описание слайда:

Получение электроэнергии на АЭС На АЭС электроэнергия вырабатывается посредством электромашинных генераторов, приводимых во вращение паровыми турбинами. Пар получается за счет деления изотопов урана или плутония в ходе управляемой цепной реакции, протекающей в ядерном реакторе. Теплоноситель, циркулирующий через охлаждающий тракт активной зоны реактора, отводит выделяющуюся теплоту реакции и непосредственно либо через теплообменники используется для получения пара, который подается на турбины.

Слайд 9

Описание слайда:

Принцип работы АЭС Энергия, выделяемая в активной зоне реактора, передаётся теплоносителю первого контура. Далее теплоноситель подаётся насосами в теплообменник (парогенератор), где нагревает до кипения воду второго контура. Полученный при этом пар поступает в турбины, вращающие электрогенераторы. На выходе из турбин пар поступает в конденсатор, где охлаждается большим количеством воды, поступающим из водохранилища.

Слайд 10

Описание слайда:

Схема работы АЭС с (ВВЭР)

Слайд 11

Описание слайда:

Характеристики ВВЭР-1000 (Водо-водяной энергетический реактор) Тепловая мощность реактора - 1000 МВт К. п. д., 33,0 % Давление пара перед турбиной - 60,0 атм Давление в первом контуре - 160,0 атм Температура воды: - на входе в реактор - 289 °С - на выходе из реактора - 324 °С Диаметр активной зоны - 3,12 м Высота активной зоны - 3,50 м Диаметр ТВЭЛа - 9,1 мм Число ТВЭЛов в кассете - 312 Загрузка урана - 66 т Среднее обогащение урана - 3,3 - 4,4 % Среднее выгорание топлива – 40 МВт-сут/кг

Слайд 12

Описание слайда:

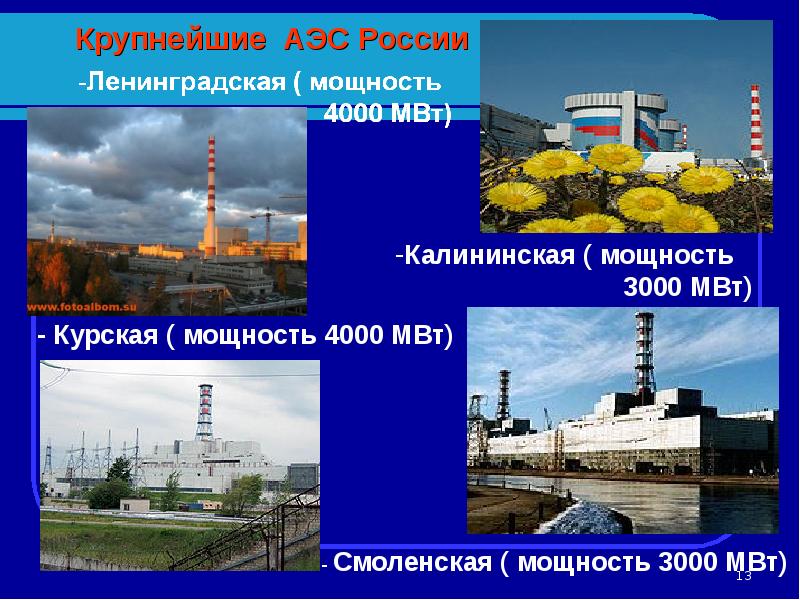

Действующие АЭС России

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Проектируемые атомные станции Нижегородская Плавучая Калининградская Северская Тверская

Слайд 15

Описание слайда:

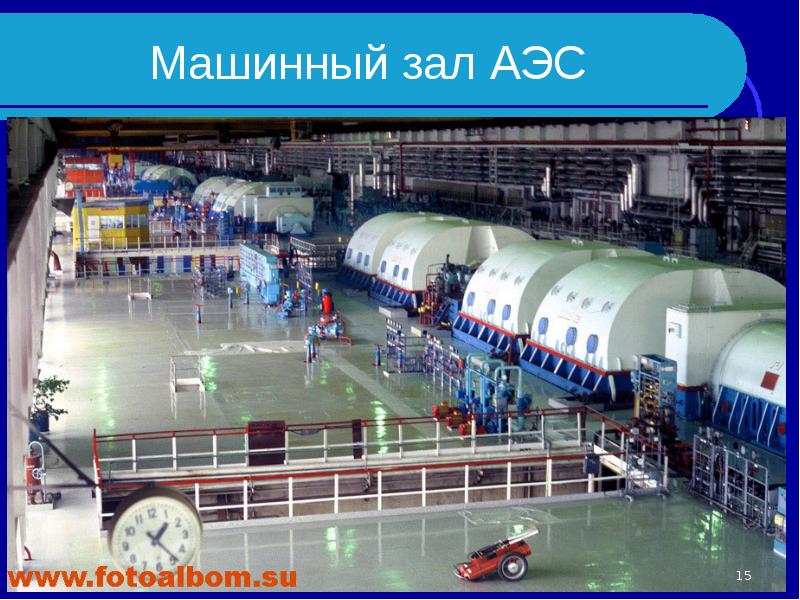

Машинный зал АЭС

Слайд 16

Описание слайда:

Машинный зал

Слайд 17

Описание слайда:

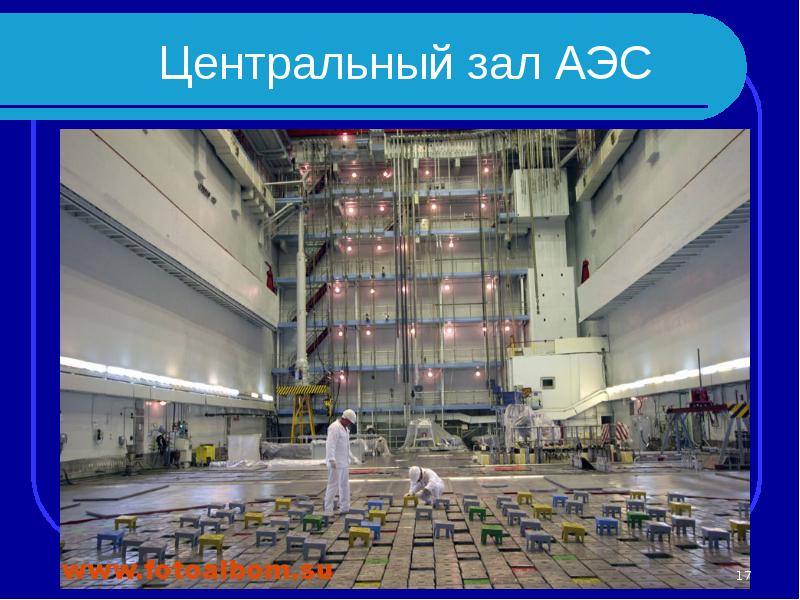

Центральный зал АЭС

Слайд 18

Описание слайда:

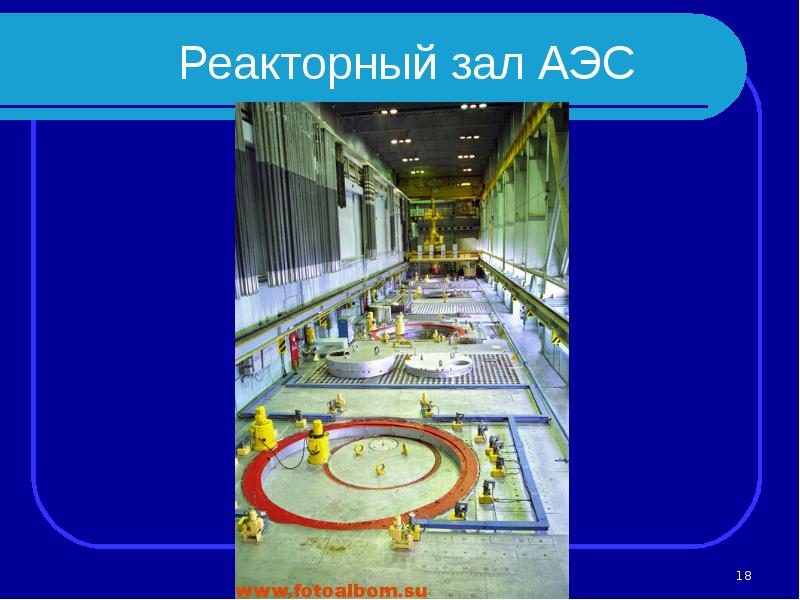

Реакторный зал АЭС

Слайд 19

Описание слайда:

Загрузка тепловыделяющих элементов

Слайд 20

Описание слайда:

Тепловыделяющая сборка

Слайд 21

Описание слайда:

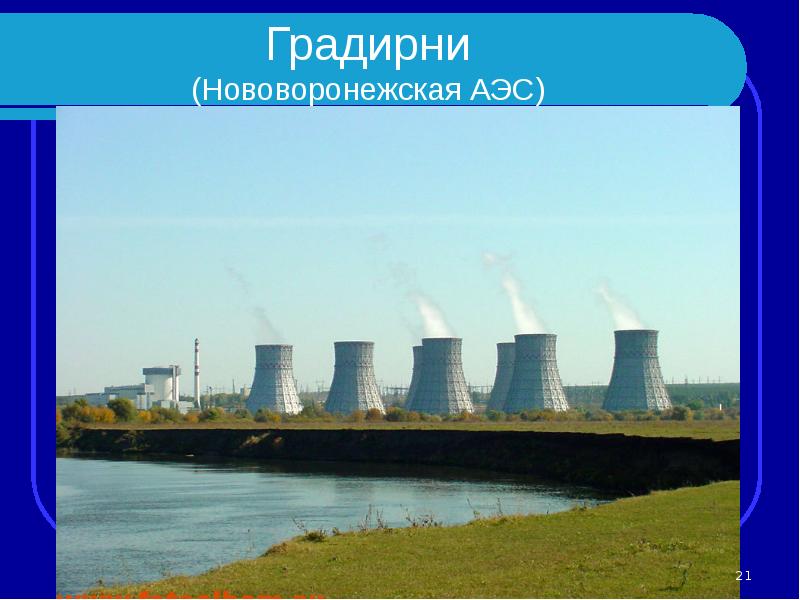

Градирни (Нововоронежская АЭС)

Слайд 22

Описание слайда:

Градирни

Слайд 23

Описание слайда:

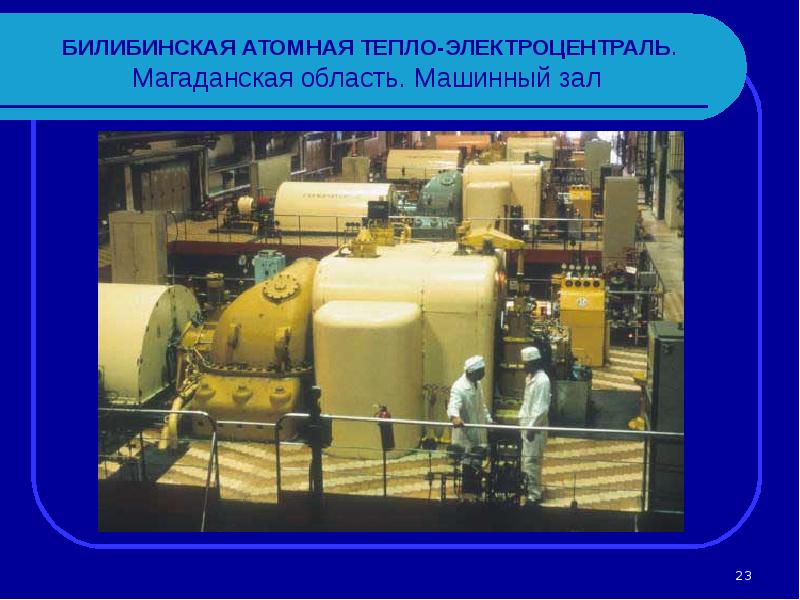

БИЛИБИНСКАЯ АТОМНАЯ ТЕПЛО-ЭЛЕКТРОЦЕНТРАЛЬ. Магаданская область. Машинный зал

Слайд 24

Описание слайда:

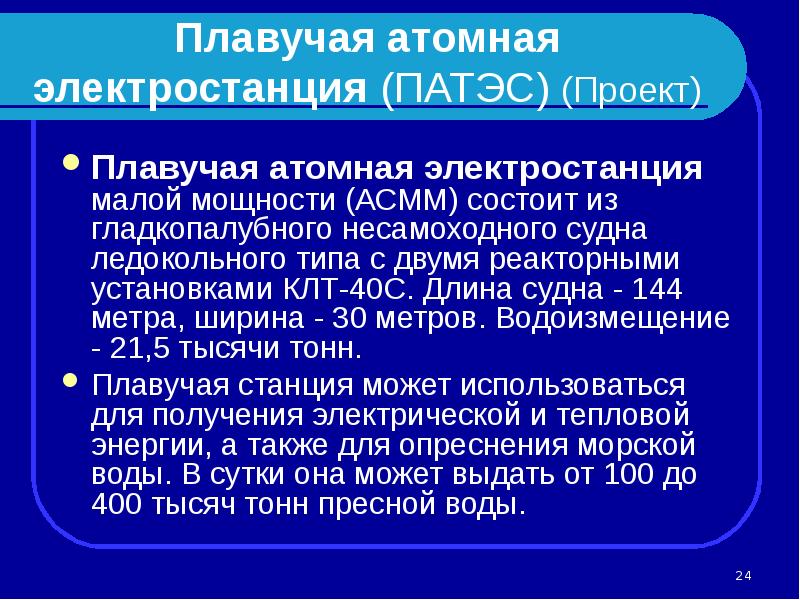

Плавучая атомная электростанция (ПАТЭС) (Проект) Плавучая атомная электростанция малой мощности (АСММ) состоит из гладкопалубного несамоходного судна ледокольного типа с двумя реакторными установками КЛТ-40С. Длина судна - 144 метра, ширина - 30 метров. Водоизмещение - 21,5 тысячи тонн. Плавучая станция может использоваться для получения электрической и тепловой энергии, а также для опреснения морской воды. В сутки она может выдать от 100 до 400 тысяч тонн пресной воды.
