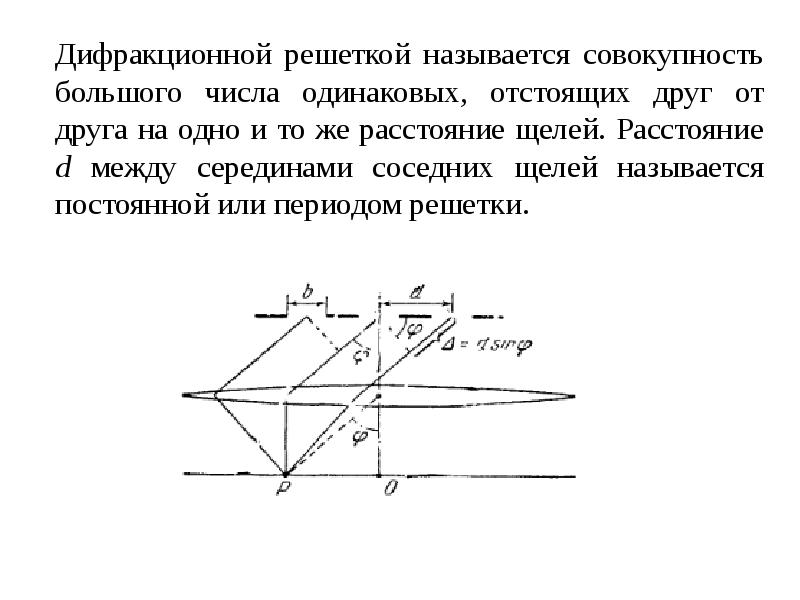

Дифракционной решеткой называется совокупность большого числа одинаковых, отстоящих друг от друга на одно и то же расстояние щелей. Расстояние d между серединами соседних щелей называется постоянной или периодом решетки. Дифракционной решеткой называется совокупность большого числа одинаковых, отстоящих друг от друга на одно и то же расстояние щелей. Расстояние d между серединами соседних щелей называется постоянной или периодом решетки.

Слайд 3

Описание слайда:

Зависимость дифракционной картины от периода решетки

Слайд 4

Описание слайда:

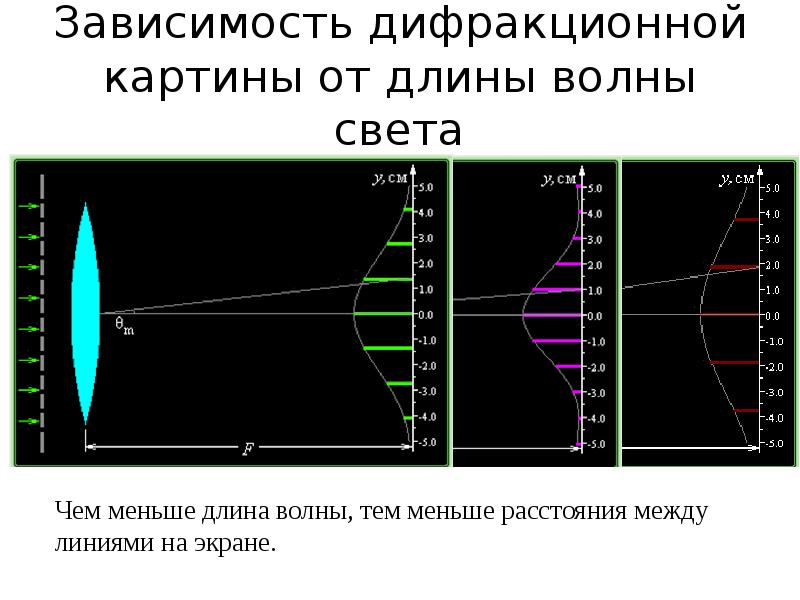

Зависимость дифракционной картины от длины волны света

Слайд 5

Описание слайда:

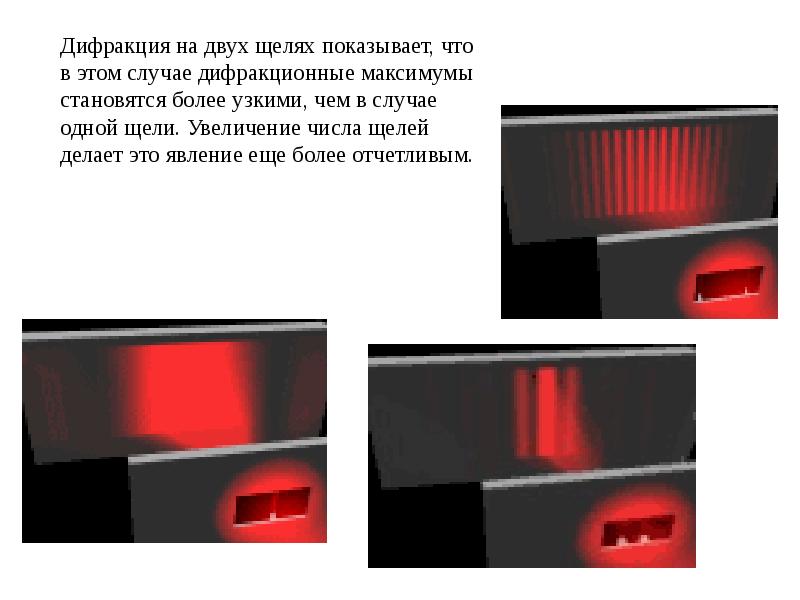

Дифракция на двух щелях показывает, что в этом случае дифракционные максимумы становятся более узкими, чем в случае одной щели. Увеличение числа щелей делает это явление еще более отчетливым. Дифракция на двух щелях показывает, что в этом случае дифракционные максимумы становятся более узкими, чем в случае одной щели. Увеличение числа щелей делает это явление еще более отчетливым.

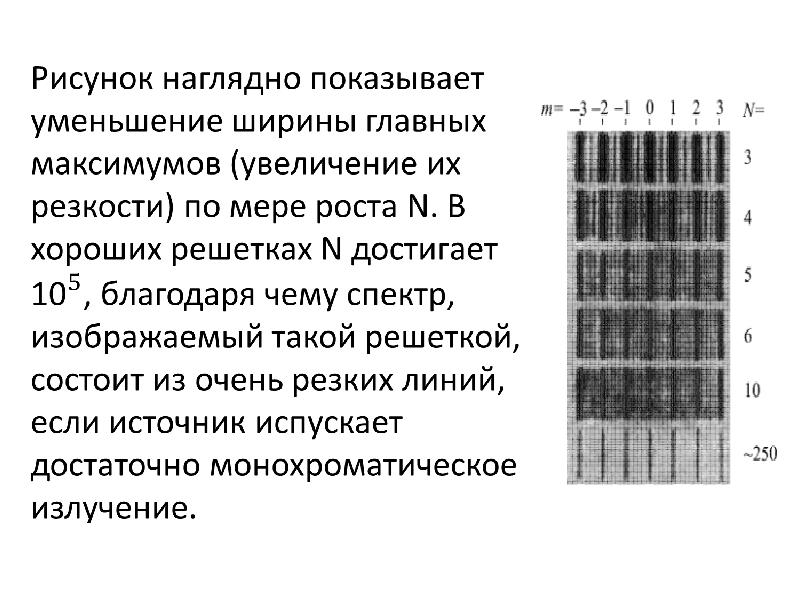

Слайд 6

Описание слайда:

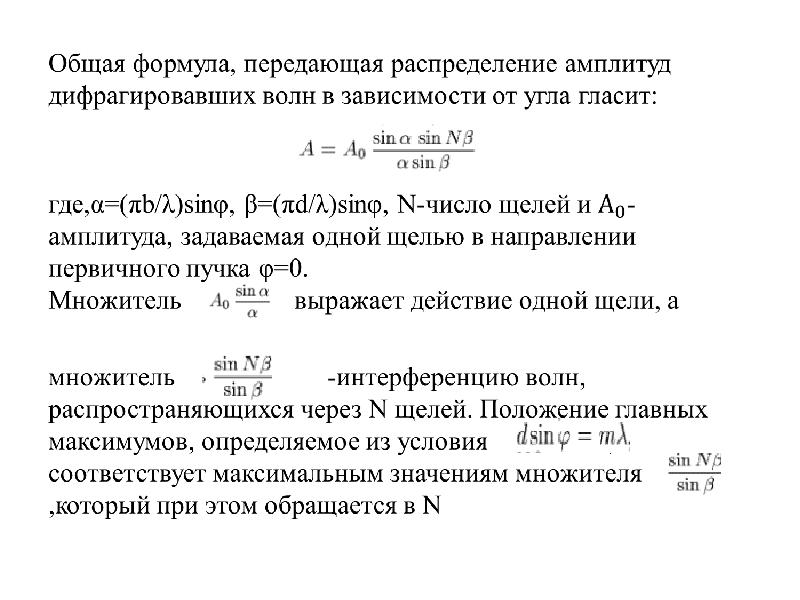

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

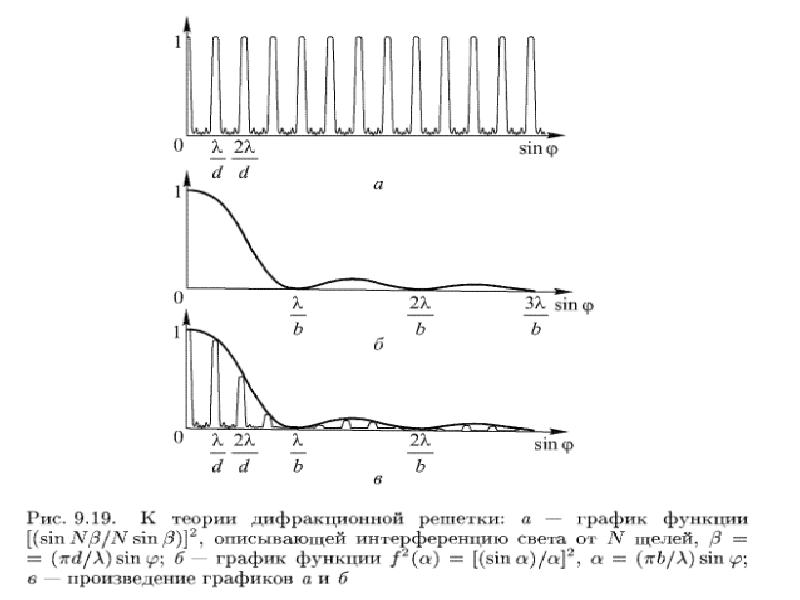

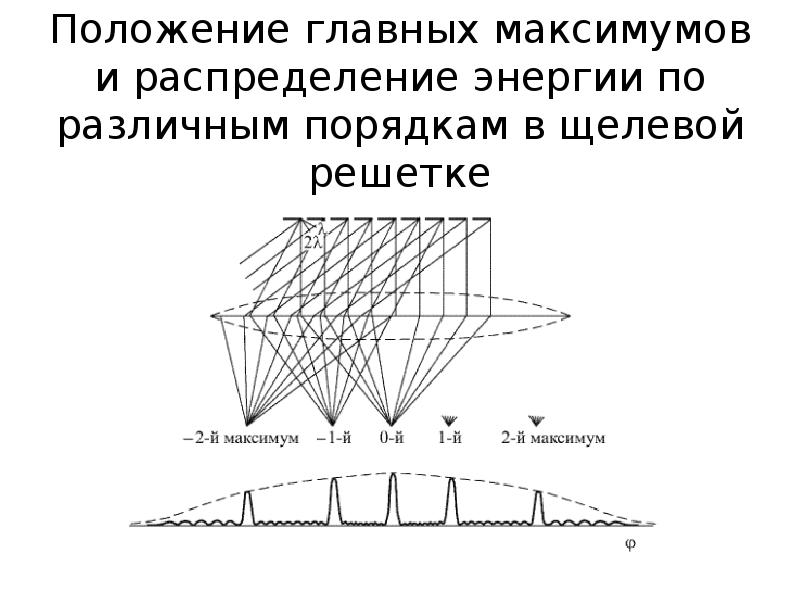

Положение главных максимумов и распределение энергии по различным порядкам в щелевой решетке

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Распределение интенсивностей по главным максимумам причем b

Слайд 11

Описание слайда:

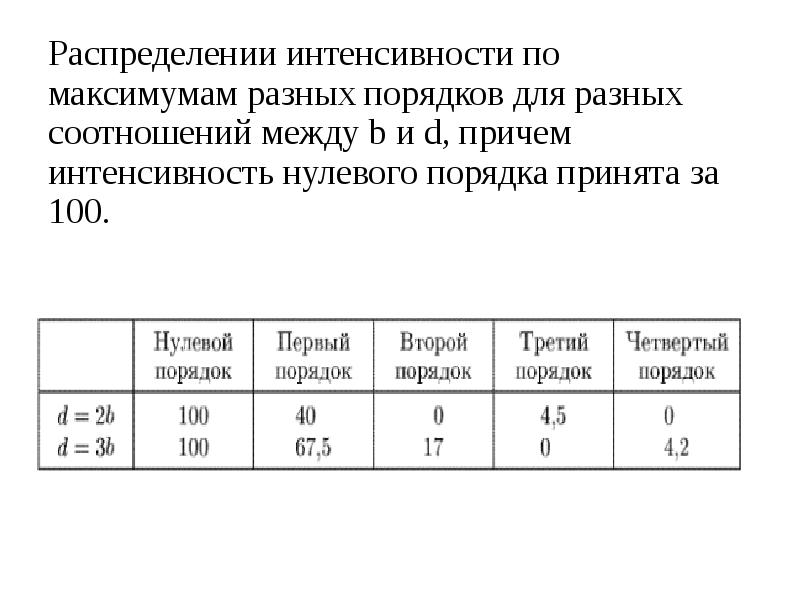

Распределении интенсивности по максимумам разных порядков для разных соотношений между b и d, причем интенсивность нулевого порядка принята за 100. Распределении интенсивности по максимумам разных порядков для разных соотношений между b и d, причем интенсивность нулевого порядка принята за 100.

Слайд 12

Описание слайда:

Дифракционная решетка как спектральный прибор При большом числе щелей свет, прошедший через решетку, собирается в отдельных, резко очерченных участках экрана. Положение максимумов на этих участках, определяемое формулой dsinφ = mλ, зависит от длины волны λ.

Слайд 13

Описание слайда:

Разложение белого света дифракционной решеткой Чем меньше длина волны λ, тем меньшему значению угла φ соответствует положение максимума. Таким образом, белый свет растягивается в спектр так, что внутренний край его окрашен в фиолетовый цвет, а наружный — в красный. Значение m = 0 определяет максимум по направлению φ = 0 для всех значений λ. Следовательно, в этом направлении собирается излучение всех длин волн, т.е. нулевой спектр представляет собой белое изображение источника.

Слайд 14

Описание слайда:

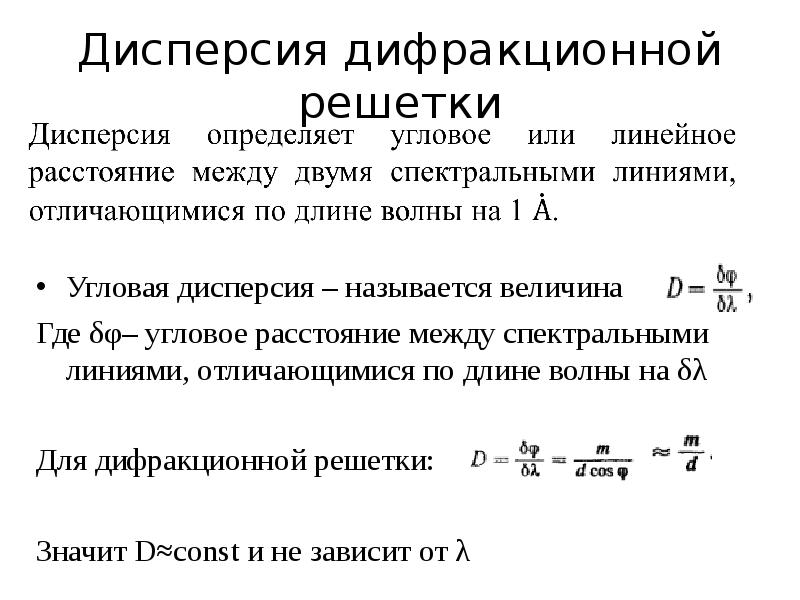

Дисперсия дифракционной решетки Угловая дисперсия – называется величина Где δφ– угловое расстояние между спектральными линиями, отличающимися по длине волны на δλ Для дифракционной решетки: Значит D≈const и не зависит от λ

Слайд 15

Описание слайда:

Линейной дисперсией называют величину Линейной дисперсией называют величину где δl - линейное расстояние на экране или на фотопластинке между спектральными линиями отличающимися по длине волны на δλ.

Слайд 16

Описание слайда:

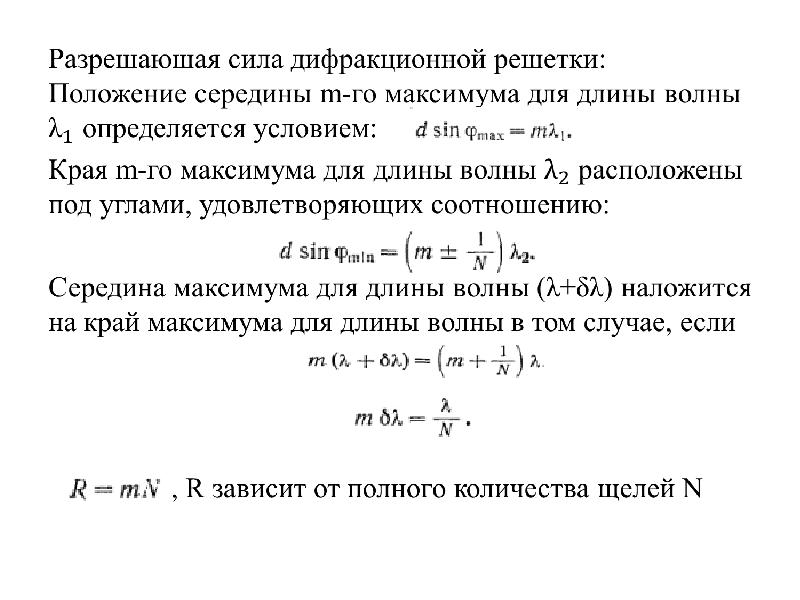

Разрешающая способность дифракционной решетки Разрешающая сила определяет минимальную разность длин волн δλ, при которой две линии воспринимаются на спектре раздельно.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

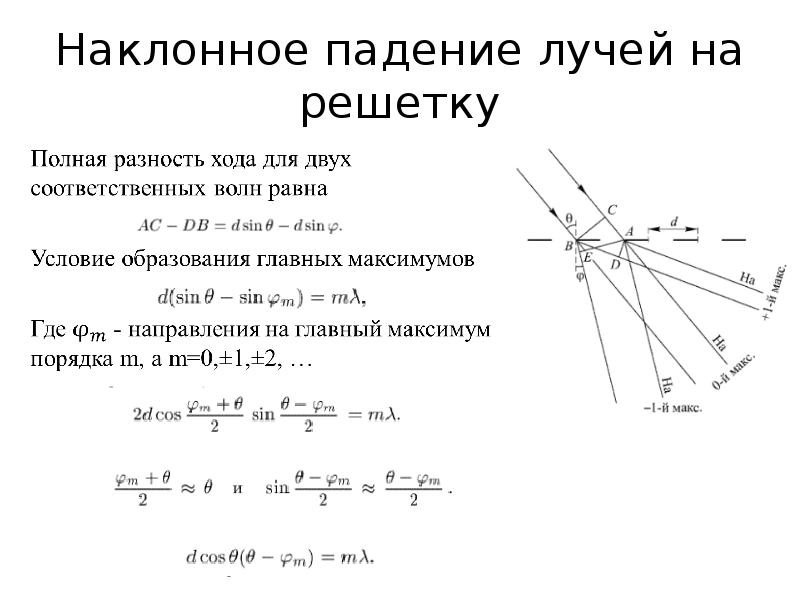

Наклонное падение лучей на решетку

Слайд 19

Описание слайда:

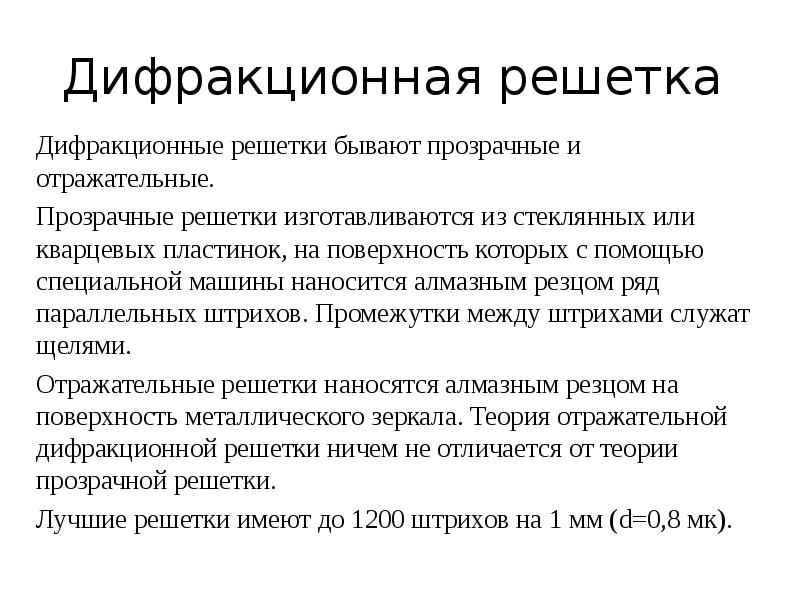

Дифракционная решетка Дифракционные решетки бывают прозрачные и отражательные. Прозрачные решетки изготавливаются из стеклянных или кварцевых пластинок, на поверхность которых с помощью специальной машины наносится алмазным резцом ряд параллельных штрихов. Промежутки между штрихами служат щелями. Отражательные решетки наносятся алмазным резцом на поверхность металлического зеркала. Теория отражательной дифракционной решетки ничем не отличается от теории прозрачной решетки. Лучшие решетки имеют до 1200 штрихов на 1 мм (d=0,8 мк).

Слайд 20

Описание слайда:

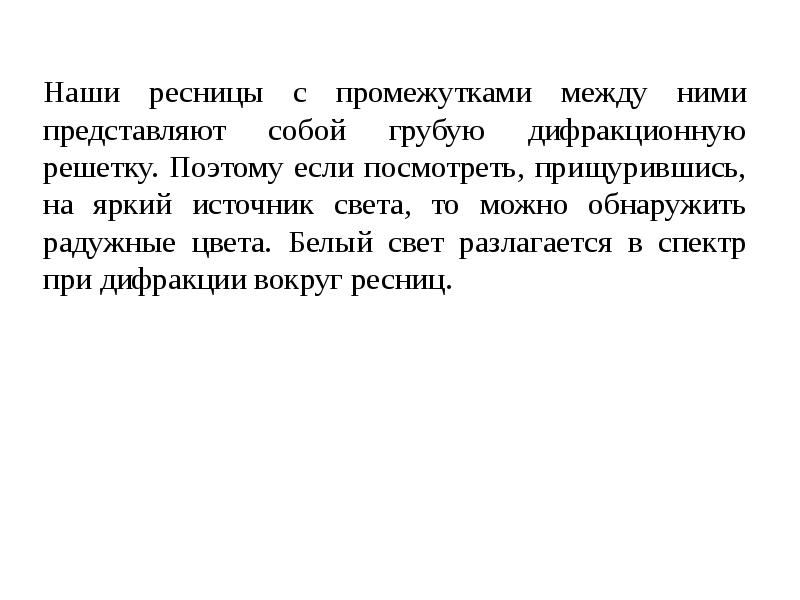

Наши ресницы с промежутками между ними представляют собой грубую дифракционную решетку. Поэтому если посмотреть, прищурившись, на яркий источник света, то можно обнаружить радужные цвета. Белый свет разлагается в спектр при дифракции вокруг ресниц. Наши ресницы с промежутками между ними представляют собой грубую дифракционную решетку. Поэтому если посмотреть, прищурившись, на яркий источник света, то можно обнаружить радужные цвета. Белый свет разлагается в спектр при дифракции вокруг ресниц.
