Слайд 1

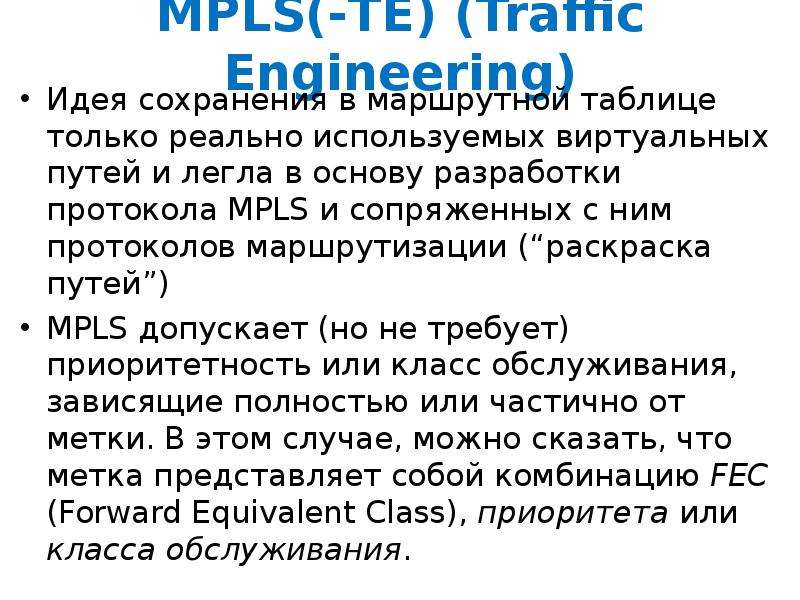

MPLS(-TE) (Traffic Engineering) Идея сохранения в маршрутной таблице только реально используемых виртуальных путей и легла в основу разработки...
Описание слайда:
MPLS(-TE) (Traffic Engineering) Идея сохранения в маршрутной таблице только реально используемых виртуальных путей и легла в основу разработки протокола MPLS и сопряженных с ним протоколов маршрутизации (“раскраска путей”) MPLS допускает (но не требует) приоритетность или класс обслуживания, зависящие полностью или частично от метки. В этом случае, можно сказать, что метка представляет собой комбинацию FEC (Forward Equivalent Class), приоритета или класса обслуживания.

Слайд 2

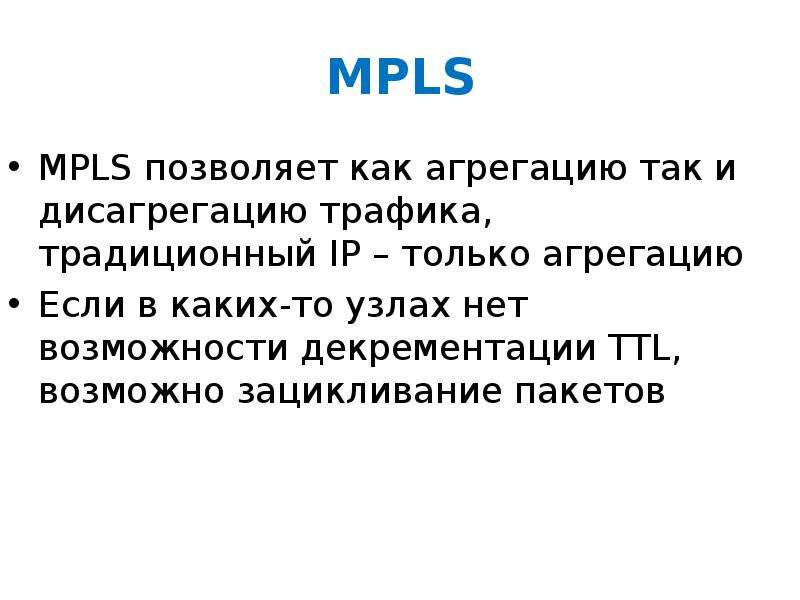

MPLS MPLS позволяет как агрегацию так и дисагрегацию трафика, традиционный IP – только агрегацию Если в каких-то узлах нет возможности декрементации...
Описание слайда:
MPLS MPLS позволяет как агрегацию так и дисагрегацию трафика, традиционный IP – только агрегацию Если в каких-то узлах нет возможности декрементации TTL, возможно зацикливание пакетов

Слайд 3

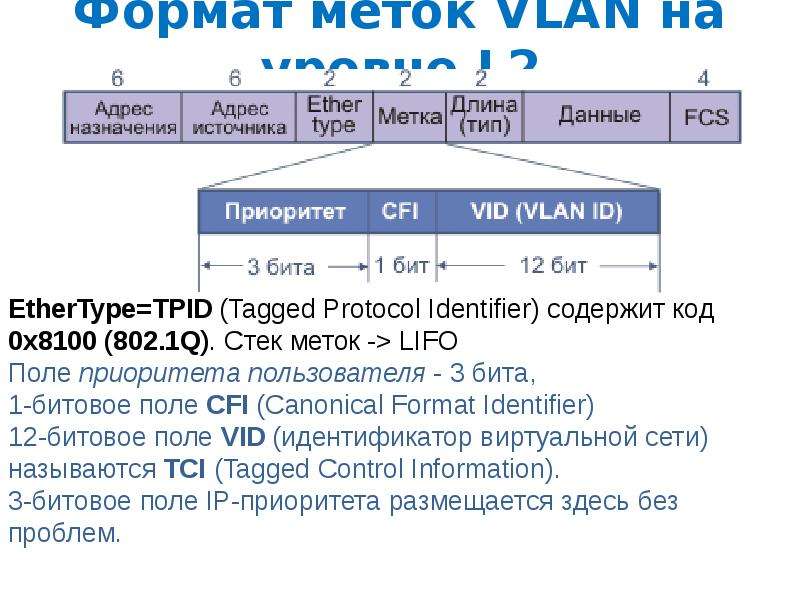

Формат меток VLAN на уровне L2
Описание слайда:
Формат меток VLAN на уровне L2

Слайд 4


Формат записи стека меток
Описание слайда:
Формат записи стека меток

Слайд 5

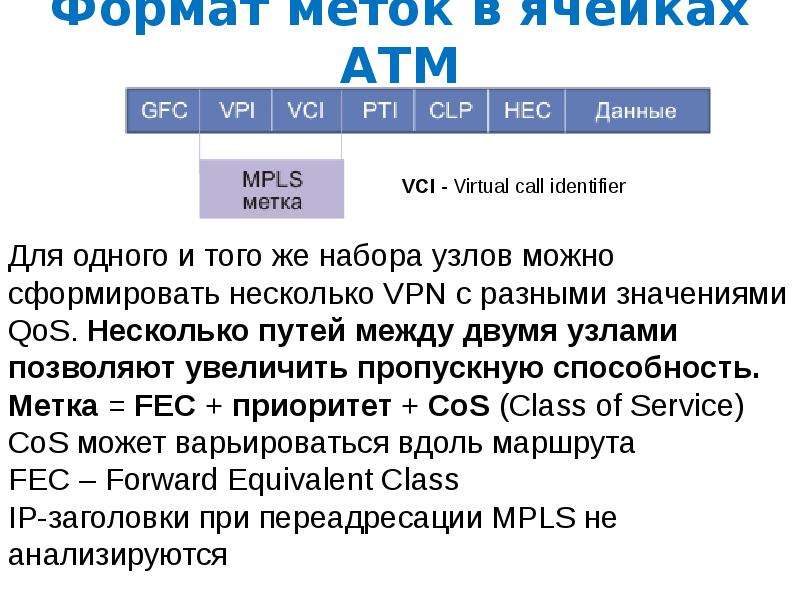

Формат меток в ячейках АТМ
Описание слайда:
Формат меток в ячейках АТМ

Слайд 6

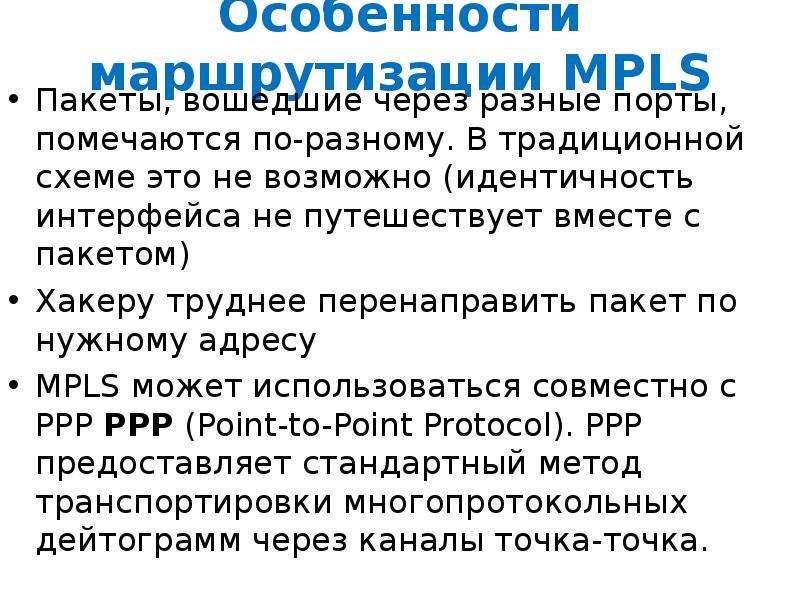

Особенности маршрутизации MPLS Пакеты, вошедшие через разные порты, помечаются по-разному. В традиционной схеме это не возможно (идентичность...
Описание слайда:
Особенности маршрутизации MPLS Пакеты, вошедшие через разные порты, помечаются по-разному. В традиционной схеме это не возможно (идентичность интерфейса не путешествует вместе с пакетом) Хакеру труднее перенаправить пакет по нужному адресу MPLS может использоваться совместно с PPP PPP (Point-to-Point Protocol). PPP предоставляет стандартный метод транспортировки многопротокольных дейтограмм через каналы точка-точка.

Слайд 7

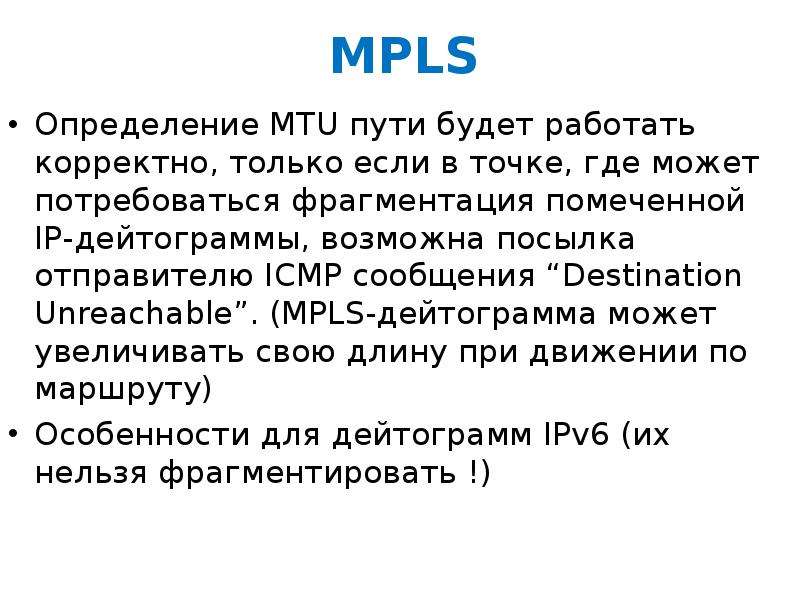

MPLS Определение MTU пути будет работать корректно, только если в точке, где может потребоваться фрагментация помеченной IP-дейтограммы, возможна...
Описание слайда:
MPLS Определение MTU пути будет работать корректно, только если в точке, где может потребоваться фрагментация помеченной IP-дейтограммы, возможна посылка отправителю ICMP сообщения “Destination Unreachable”. (MPLS-дейтограмма может увеличивать свою длину при движении по маршруту) Особенности для дейтограмм IPv6 (их нельзя фрагментировать !)

Слайд 8


Site-to-site MPLS VPN
Описание слайда:
Site-to-site MPLS VPN

Слайд 9


Стек меток
Описание слайда:
Стек меток

Слайд 10

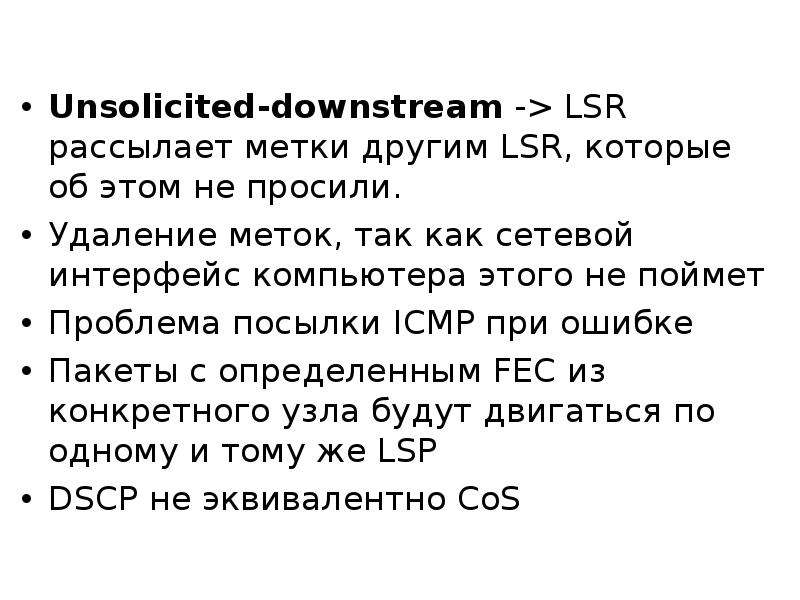

Unsolicited-downstream -> LSR рассылает метки другим LSR, которые об этом не просили. Удаление меток, так как сетевой интерфейс компьютера этого не...
Описание слайда:
Unsolicited-downstream -> LSR рассылает метки другим LSR, которые об этом не просили. Удаление меток, так как сетевой интерфейс компьютера этого не поймет Проблема посылки ICMP при ошибке Пакеты с определенным FEC из конкретного узла будут двигаться по одному и тому же LSP DSCP не эквивалентно CoS

Слайд 11

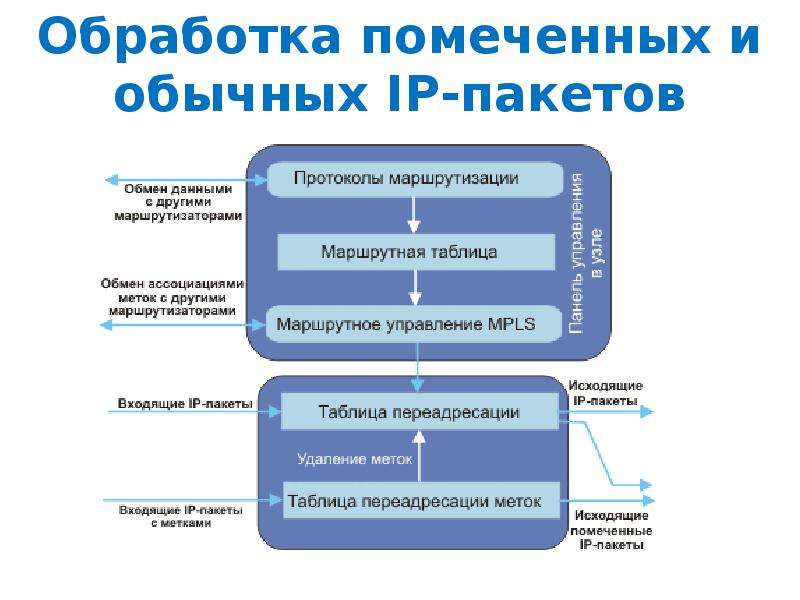

Обработка помеченных и обычных IP-пакетов
Описание слайда:
Обработка помеченных и обычных IP-пакетов

Слайд 12


Документы и обозначения RFC -3496(ATM), -3785, -3811, -3812, -3813, -3815, -3919, -4023, -4105, -4127, -4182, -4216, -4221, -4247, 4368, -4377,...
Описание слайда:
Документы и обозначения RFC -3496(ATM), -3785, -3811, -3812, -3813, -3815, -3919, -4023, -4105, -4127, -4182, -4216, -4221, -4247, 4368, -4377, -4378, -4379, -4385, -4448, -4618, -4619(FR), -4687, -4717(ATM), -4736, -4798, -4901, -4920, -4928, -4929, -4972, -5129, -5143(SDH). FEC - Forwarding Equivalence Classes LSP - Label Switched Path LSR - Label Switching Router NHLFE - Next Hop Label Forwarding Entry (элемент маршрутной таблицы)

Слайд 13

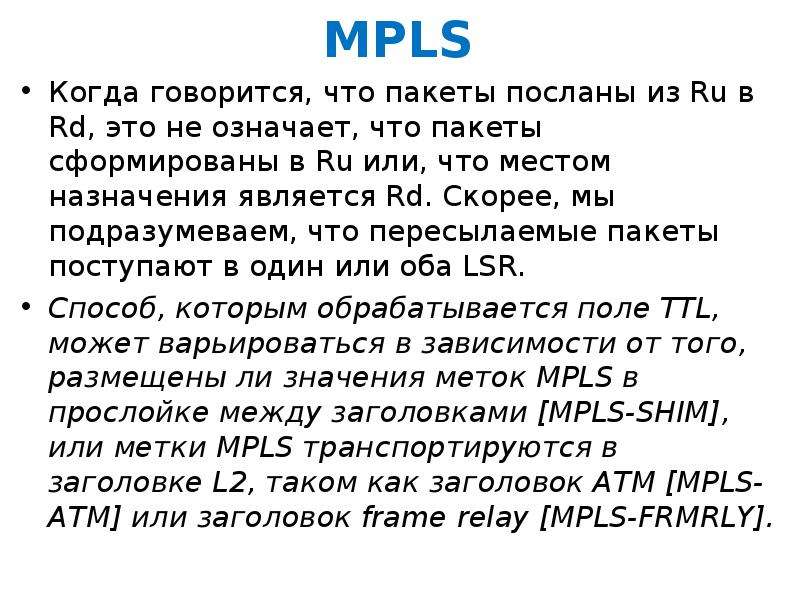

MPLS Когда говорится, что пакеты посланы из Ru в Rd, это не означает, что пакеты сформированы в Ru или, что местом назначения является Rd. Скорее, мы...
Описание слайда:
MPLS Когда говорится, что пакеты посланы из Ru в Rd, это не означает, что пакеты сформированы в Ru или, что местом назначения является Rd. Скорее, мы подразумеваем, что пересылаемые пакеты поступают в один или оба LSR. Способ, которым обрабатывается поле TTL, может варьироваться в зависимости от того, размещены ли значения меток MPLS в прослойке между заголовками [MPLS-SHIM], или метки MPLS транспортируются в заголовке L2, таком как заголовок ATM [MPLS-ATM] или заголовок frame relay [MPLS-FRMRLY].

Слайд 14

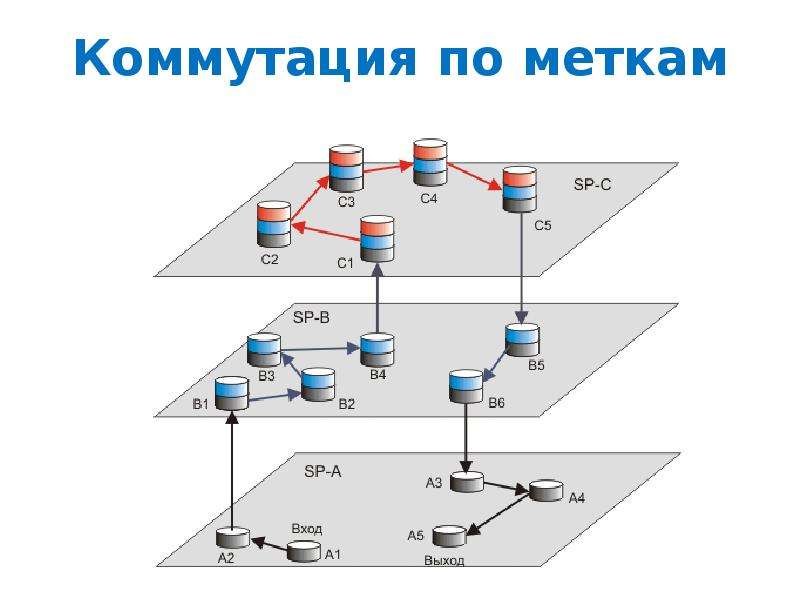

Коммутация по меткам
Описание слайда:
Коммутация по меткам

Слайд 15

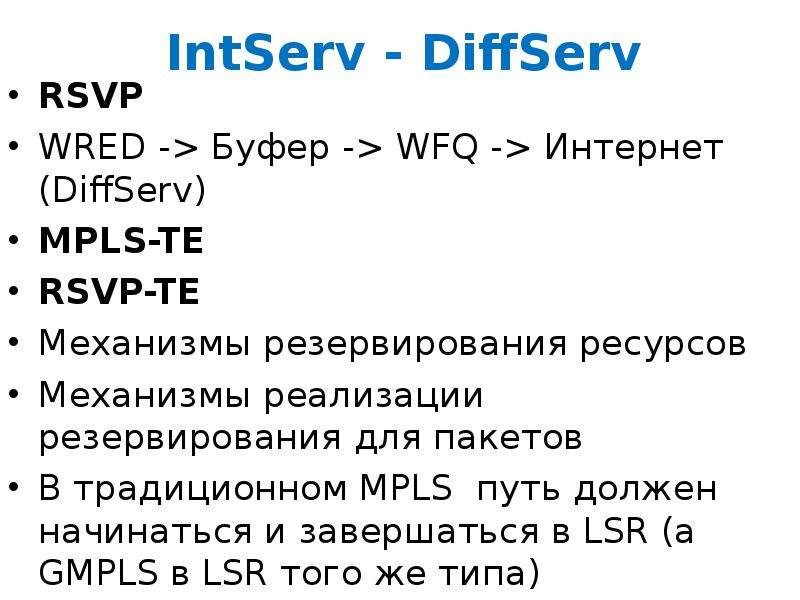

IntServ - DiffServ RSVP WRED -> Буфер -> WFQ -> Интернет (DiffServ) MPLS-TE RSVP-TE Механизмы резервирования ресурсов Механизмы реализации...
Описание слайда:
IntServ - DiffServ RSVP WRED -> Буфер -> WFQ -> Интернет (DiffServ) MPLS-TE RSVP-TE Механизмы резервирования ресурсов Механизмы реализации резервирования для пакетов В традиционном MPLS путь должен начинаться и завершаться в LSR (а GMPLS в LSR того же типа)

Слайд 16

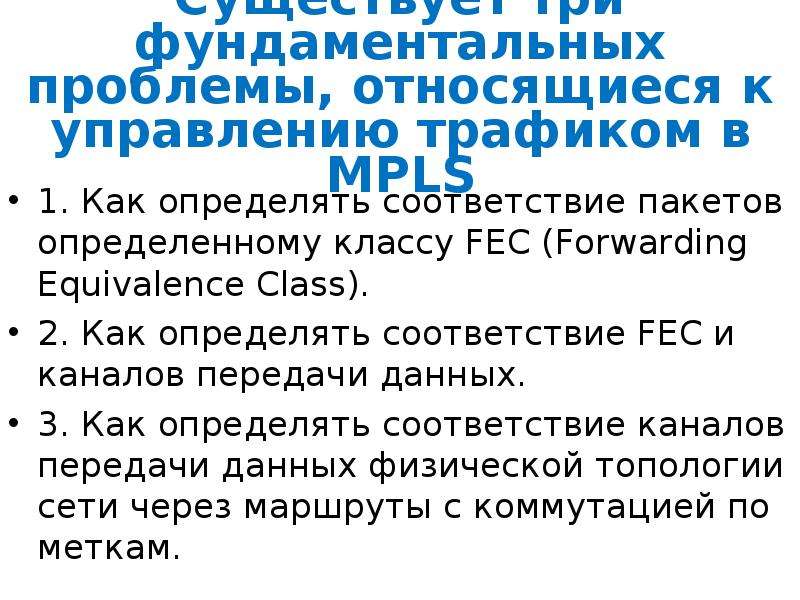

Существует три фундаментальных проблемы, относящиеся к управлению трафиком в MPLS 1. Как определять соответствие пакетов определенному классу FEC...
Описание слайда:
Существует три фундаментальных проблемы, относящиеся к управлению трафиком в MPLS 1. Как определять соответствие пакетов определенному классу FEC (Forwarding Equivalence Class). 2. Как определять соответствие FEC и каналов передачи данных. 3. Как определять соответствие каналов передачи данных физической топологии сети через маршруты с коммутацией по меткам.

Слайд 17

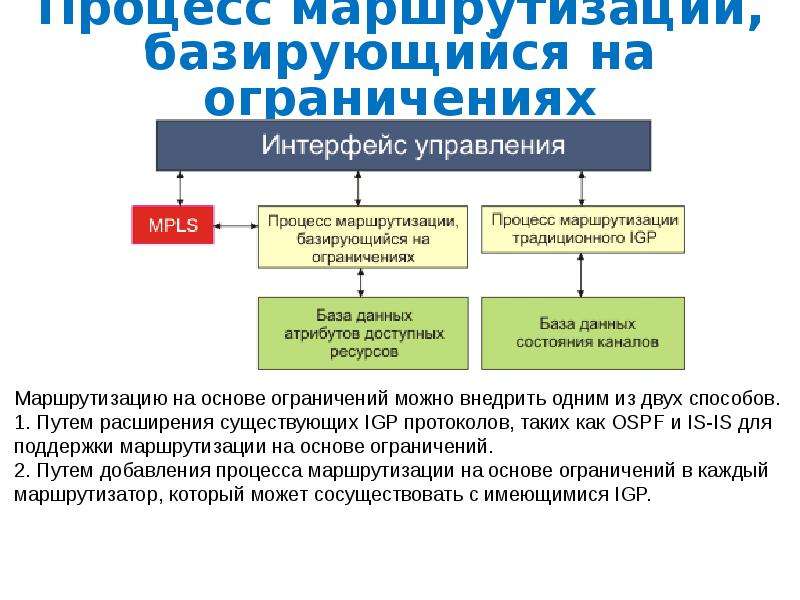

Процесс маршрутизации, базирующийся на ограничениях
Описание слайда:
Процесс маршрутизации, базирующийся на ограничениях

Слайд 18

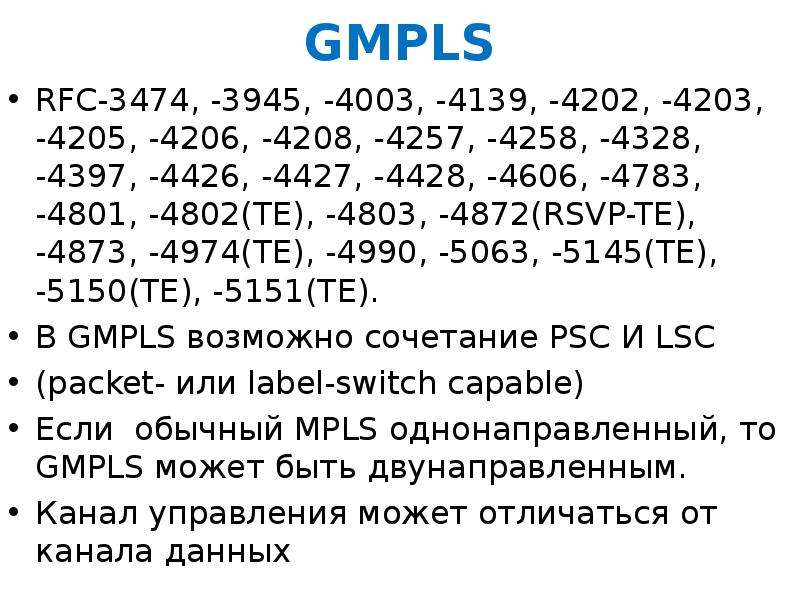

GMPLS RFC-3474, -3945, -4003, -4139, -4202, -4203, -4205, -4206, -4208, -4257, -4258, -4328, -4397, -4426, -4427, -4428, -4606, -4783, -4801,...
Описание слайда:
GMPLS RFC-3474, -3945, -4003, -4139, -4202, -4203, -4205, -4206, -4208, -4257, -4258, -4328, -4397, -4426, -4427, -4428, -4606, -4783, -4801, -4802(TE), -4803, -4872(RSVP-TE), -4873, -4974(TE), -4990, -5063, -5145(TE), -5150(TE), -5151(TE). В GMPLS возможно сочетание PSC И LSC (packet- или label-switch capable) Если обычный MPLS однонаправленный, то GMPLS может быть двунаправленным. Канал управления может отличаться от канала данных

Слайд 19

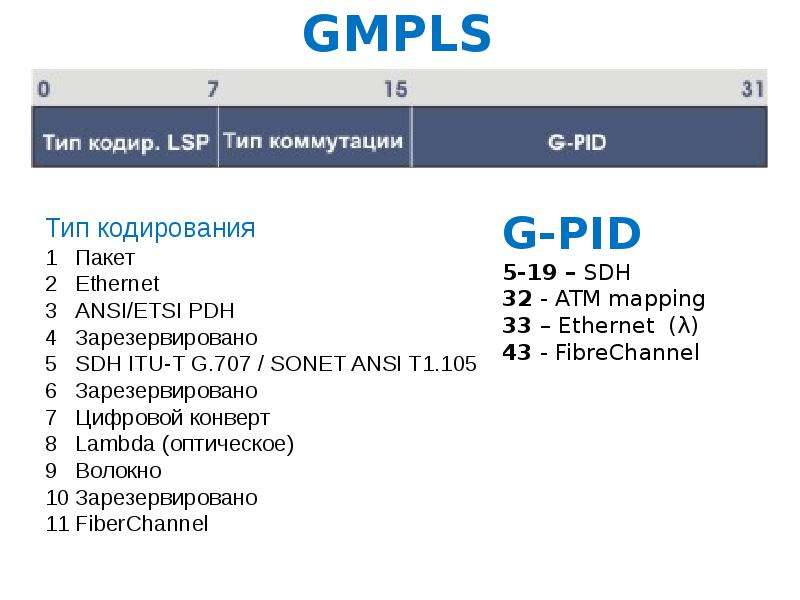

GMPLS
Описание слайда:
GMPLS

Слайд 20

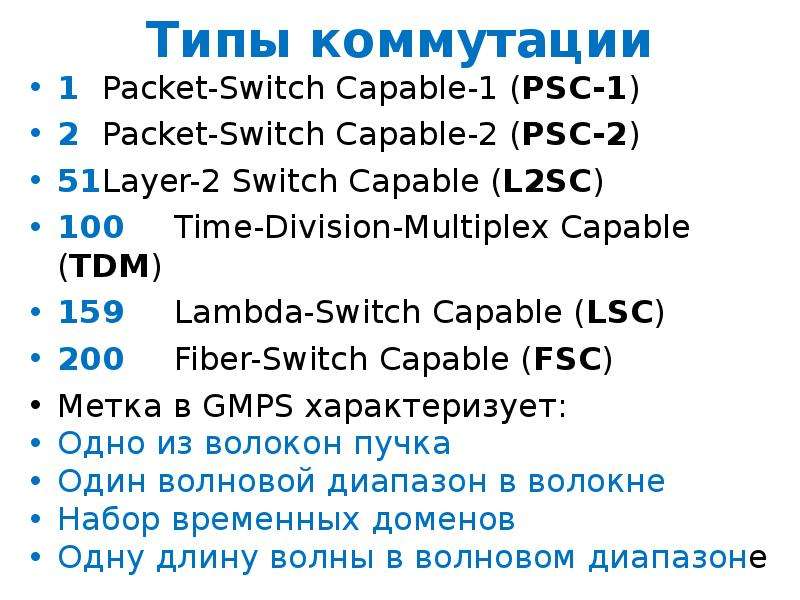

Типы коммутации 1 Packet-Switch Capable-1 (PSC-1) 2 Packet-Switch Capable-2 (PSC-2) 51 Layer-2 Switch Capable (L2SC) 100 Time-Division-Multiplex...
Описание слайда:
Типы коммутации 1 Packet-Switch Capable-1 (PSC-1) 2 Packet-Switch Capable-2 (PSC-2) 51 Layer-2 Switch Capable (L2SC) 100 Time-Division-Multiplex Capable (TDM) 159 Lambda-Switch Capable (LSC) 200 Fiber-Switch Capable (FSC) Метка в GMPS характеризует: Одно из волокон пучка Один волновой диапазон в волокне Набор временных доменов Одну длину волны в волновом диапазоне

Слайд 21

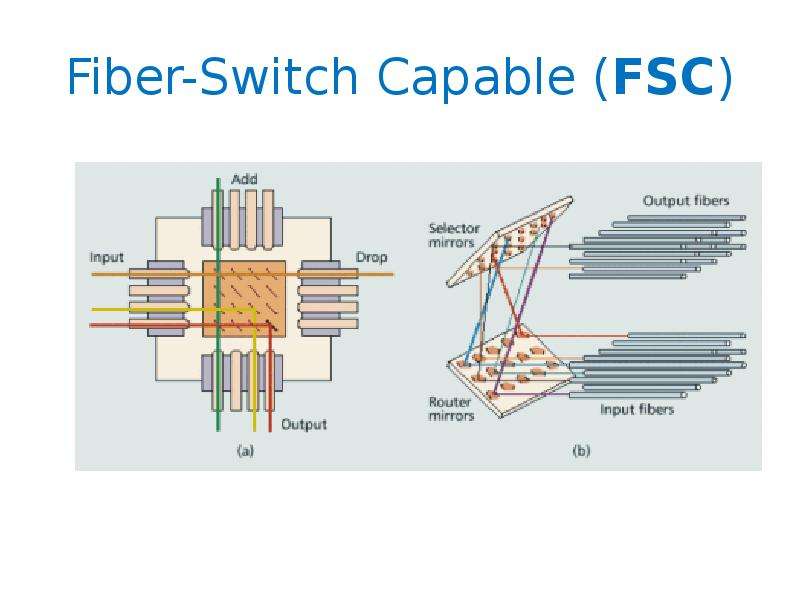

Fiber-Switch Capable (FSC)
Описание слайда:
Fiber-Switch Capable (FSC)

Слайд 22


Схема перенаправления оптических информационных потоков со сменой длины волны и без
Описание слайда:
Схема перенаправления оптических информационных потоков со сменой длины волны и без

Слайд 23

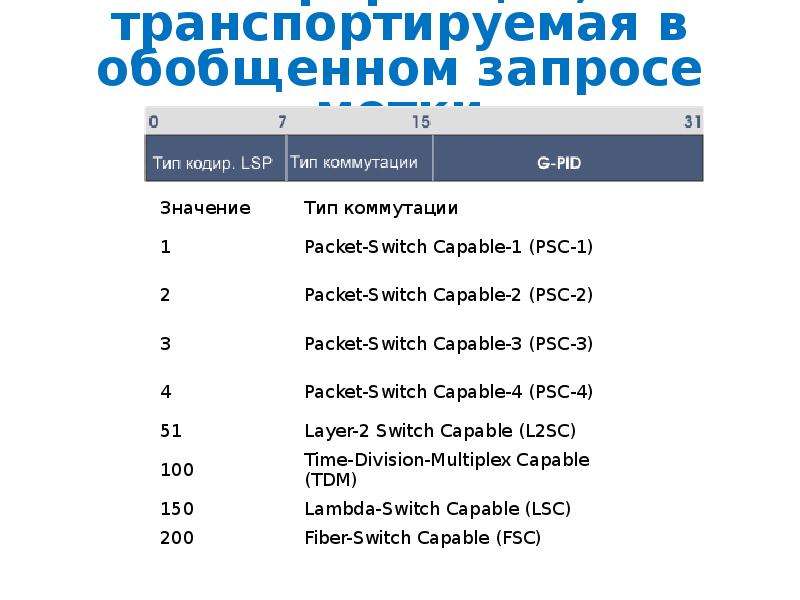

Информация, транспортируемая в обобщенном запросе метки
Описание слайда:
Информация, транспортируемая в обобщенном запросе метки

Слайд 24

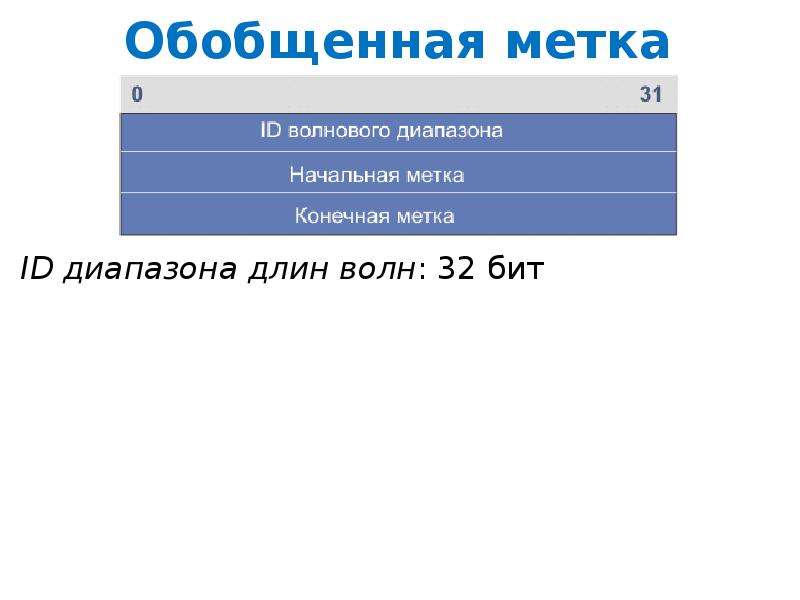

Обобщенная метка
Описание слайда:
Обобщенная метка

Слайд 25

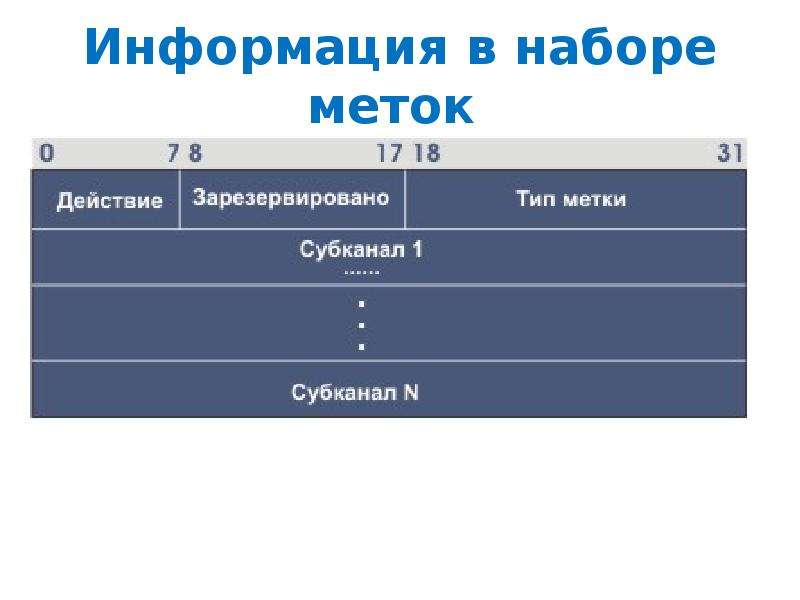

Информация в наборе меток
Описание слайда:
Информация в наборе меток

Слайд 26

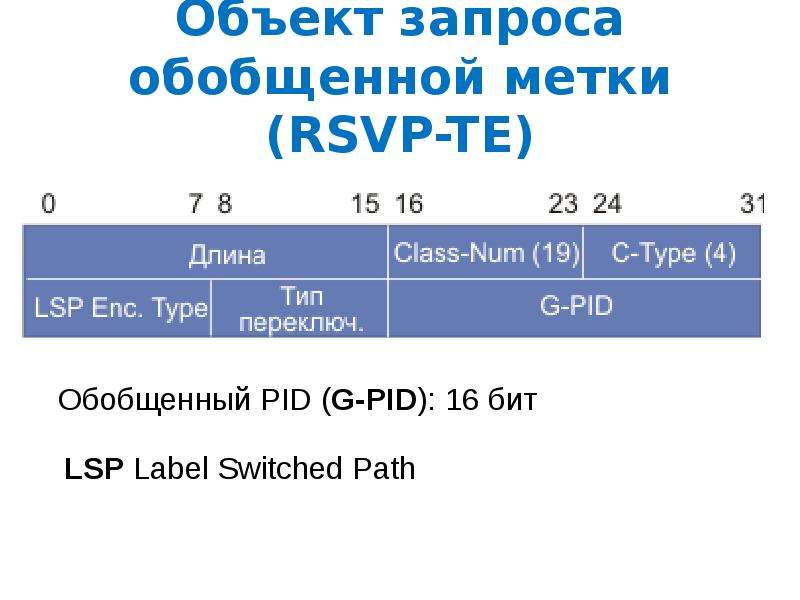

Объект запроса обобщенной метки (RSVP-TE)
Описание слайда:
Объект запроса обобщенной метки (RSVP-TE)

Слайд 27

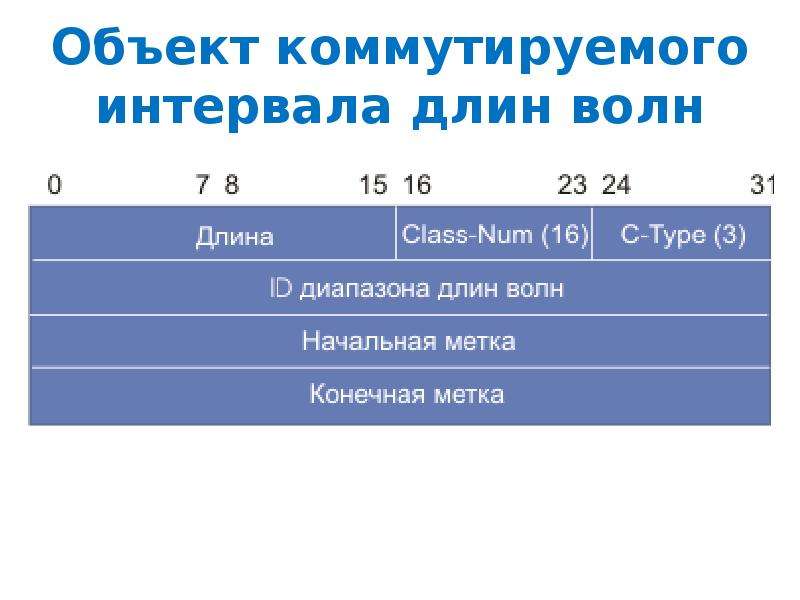

Объект коммутируемого интервала длин волн
Описание слайда:
Объект коммутируемого интервала длин волн

Слайд 28

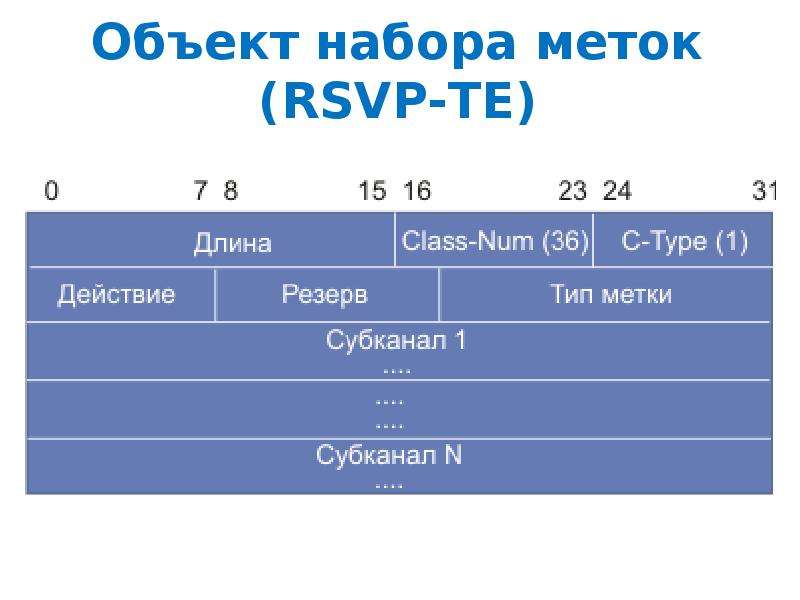

Объект набора меток (RSVP-TE)
Описание слайда:
Объект набора меток (RSVP-TE)

Слайд 29

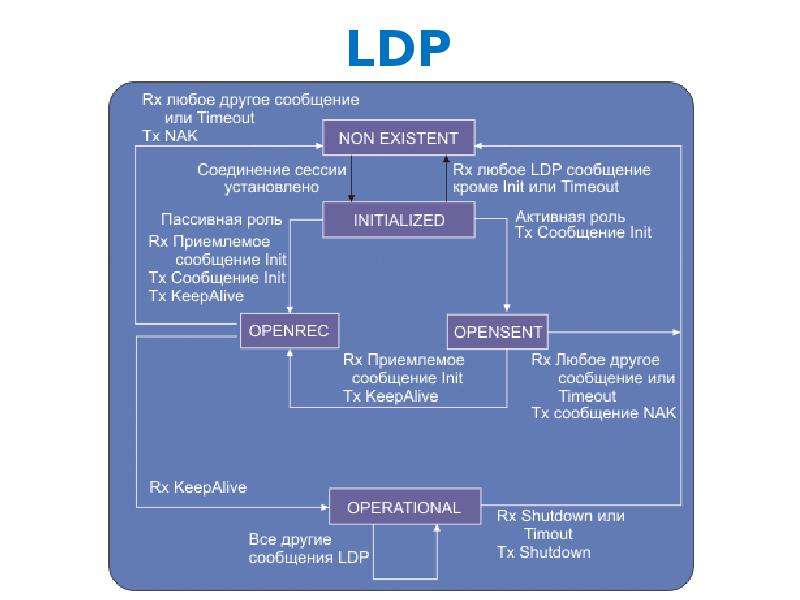

LDP
Описание слайда:
LDP

Слайд 30

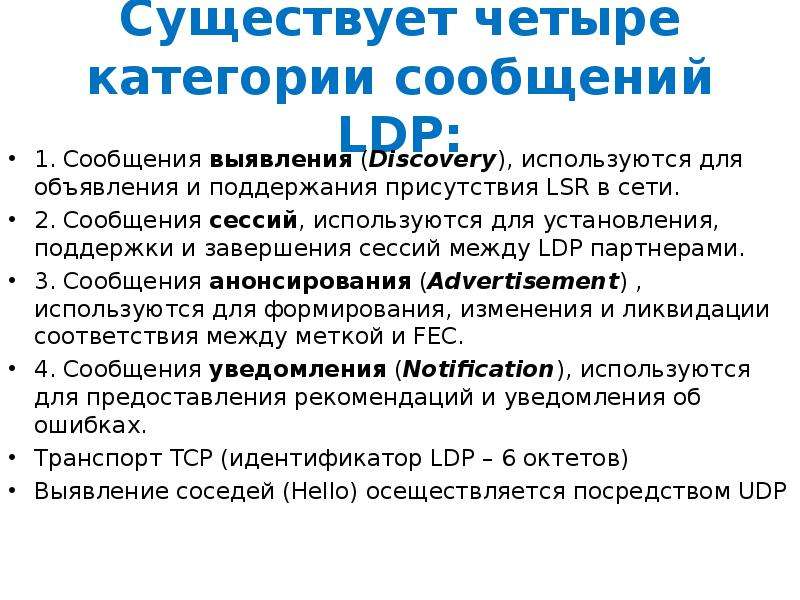

Существует четыре категории сообщений LDP: 1. Сообщения выявления (Discovery), используются для объявления и поддержания присутствия LSR в сети. 2....
Описание слайда:
Существует четыре категории сообщений LDP: 1. Сообщения выявления (Discovery), используются для объявления и поддержания присутствия LSR в сети. 2. Сообщения сессий, используются для установления, поддержки и завершения сессий между LDP партнерами. 3. Сообщения анонсирования (Advertisement) , используются для формирования, изменения и ликвидации соответствия между меткой и FEC. 4. Сообщения уведомления (Notification), используются для предоставления рекомендаций и уведомления об ошибках. Транспорт TCP (идентификатор LDP – 6 октетов) Выявление соседей (Hello) осeществляется посредством UDP

Слайд 31


LDP сообщения
Описание слайда:

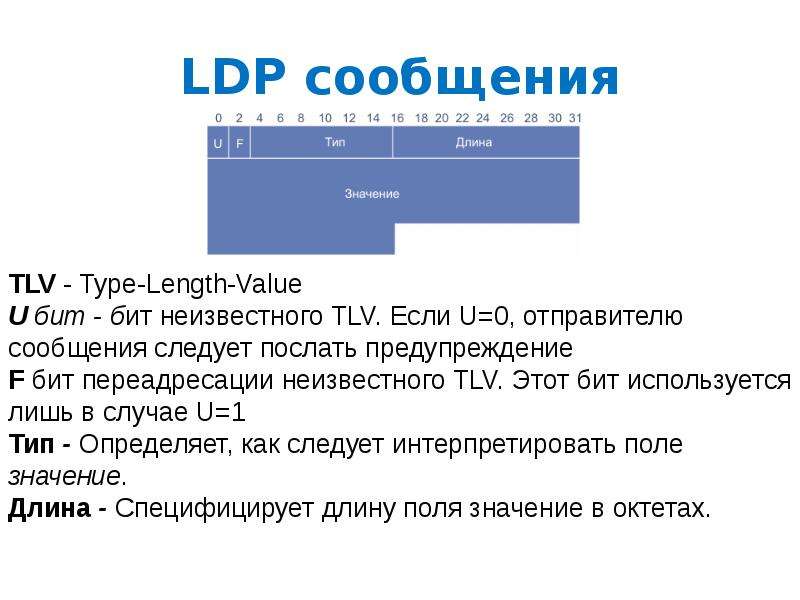

LDP сообщения

Слайд 32

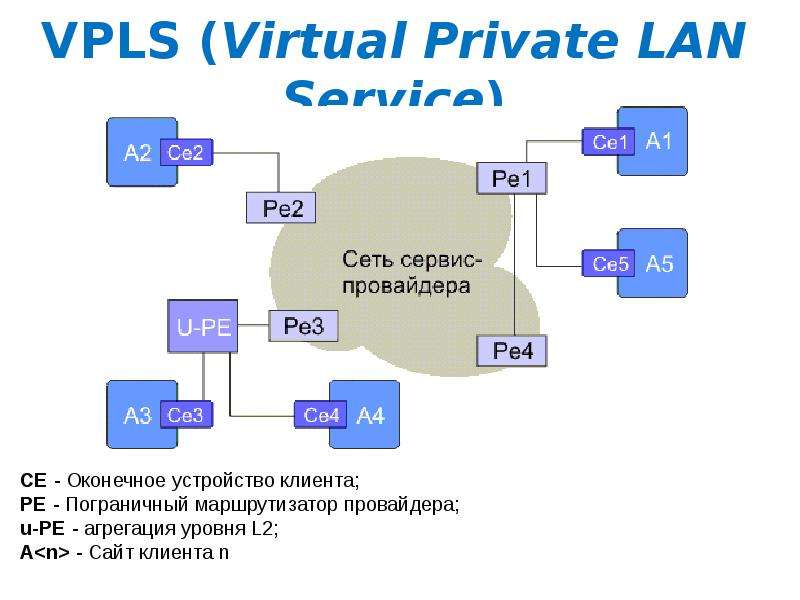

VPLS (Virtual Private LAN Service)
Описание слайда:
VPLS (Virtual Private LAN Service)

Слайд 33

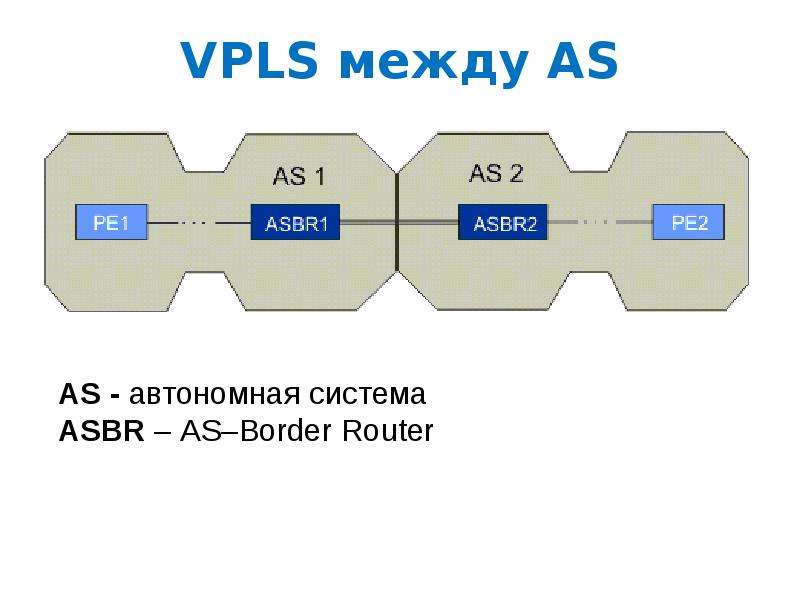

VPLS между AS
Описание слайда:
VPLS между AS

Слайд 34

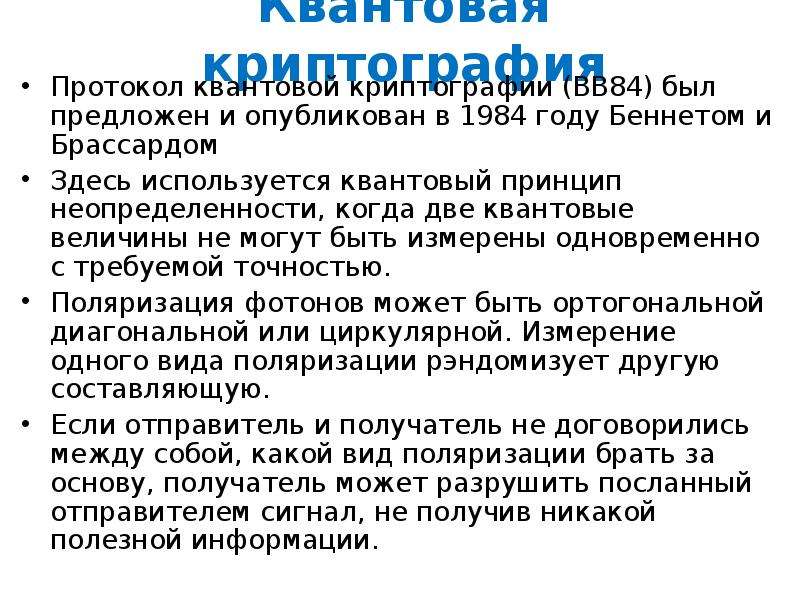

Квантовая криптография Протокол квантовой криптографии (BB84) был предложен и опубликован в 1984 году Беннетом и Брассардом Здесь используется...
Описание слайда:
Квантовая криптография Протокол квантовой криптографии (BB84) был предложен и опубликован в 1984 году Беннетом и Брассардом Здесь используется квантовый принцип неопределенности, когда две квантовые величины не могут быть измерены одновременно с требуемой точностью. Поляризация фотонов может быть ортогональной диагональной или циркулярной. Измерение одного вида поляризации рэндомизует другую составляющую. Если отправитель и получатель не договорились между собой, какой вид поляризации брать за основу, получатель может разрушить посланный отправителем сигнал, не получив никакой полезной информации.

Слайд 35


Квантовая криптография
Описание слайда:
Квантовая криптография

Слайд 36

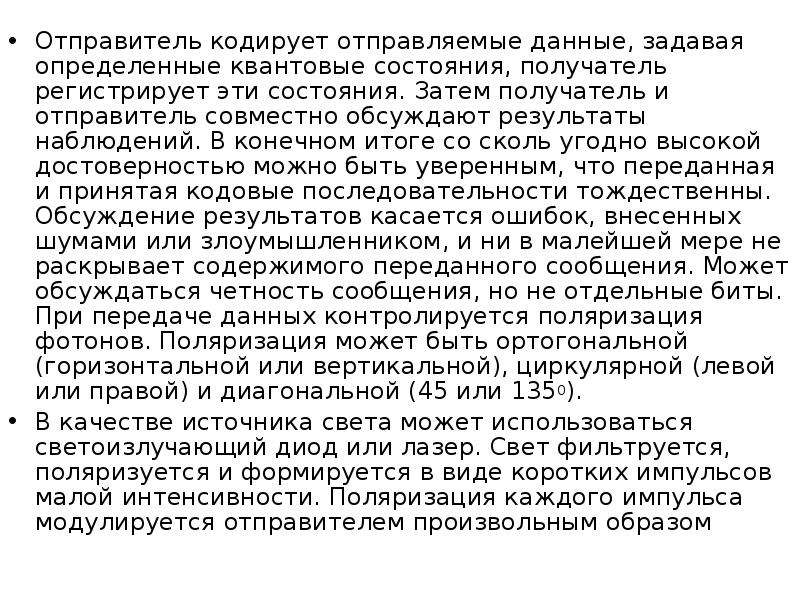

Отправитель кодирует отправляемые данные, задавая определенные квантовые состояния, получатель регистрирует эти состояния. Затем получатель и...
Описание слайда:
Отправитель кодирует отправляемые данные, задавая определенные квантовые состояния, получатель регистрирует эти состояния. Затем получатель и отправитель совместно обсуждают результаты наблюдений. В конечном итоге со сколь угодно высокой достоверностью можно быть уверенным, что переданная и принятая кодовые последовательности тождественны. Обсуждение результатов касается ошибок, внесенных шумами или злоумышленником, и ни в малейшей мере не раскрывает содержимого переданного сообщения. Может обсуждаться четность сообщения, но не отдельные биты. При передаче данных контролируется поляризация фотонов. Поляризация может быть ортогональной (горизонтальной или вертикальной), циркулярной (левой или правой) и диагональной (45 или 1350). В качестве источника света может использоваться светоизлучающий диод или лазер. Свет фильтруется, поляризуется и формируется в виде коротких импульсов малой интенсивности. Поляризация каждого импульса модулируется отправителем произвольным образом

Слайд 37

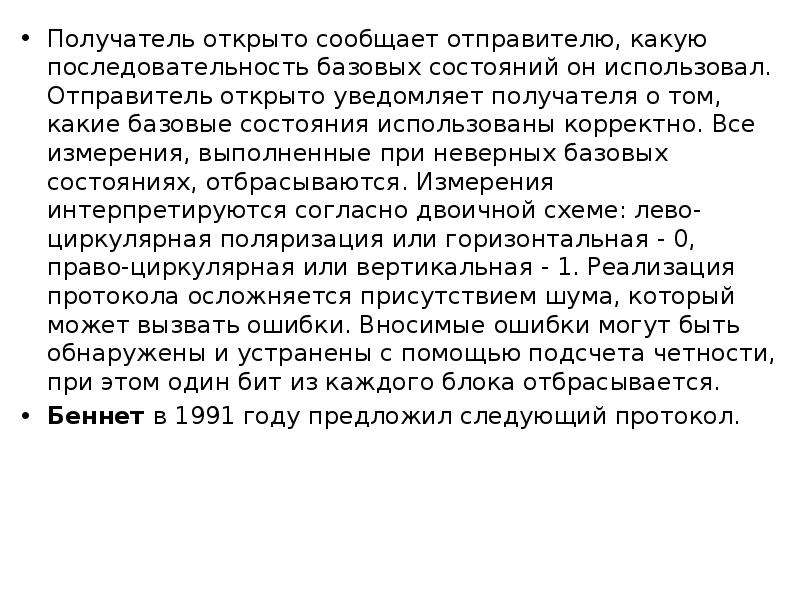

Получатель открыто сообщает отправителю, какую последовательность базовых состояний он использовал. Отправитель открыто уведомляет получателя о том,...
Описание слайда:
Получатель открыто сообщает отправителю, какую последовательность базовых состояний он использовал. Отправитель открыто уведомляет получателя о том, какие базовые состояния использованы корректно. Все измерения, выполненные при неверных базовых состояниях, отбрасываются. Измерения интерпретируются согласно двоичной схеме: лево-циркулярная поляризация или горизонтальная - 0, право-циркулярная или вертикальная - 1. Реализация протокола осложняется присутствием шума, который может вызвать ошибки. Вносимые ошибки могут быть обнаружены и устранены с помощью подсчета четности, при этом один бит из каждого блока отбрасывается. Беннет в 1991 году предложил следующий протокол.

Слайд 38

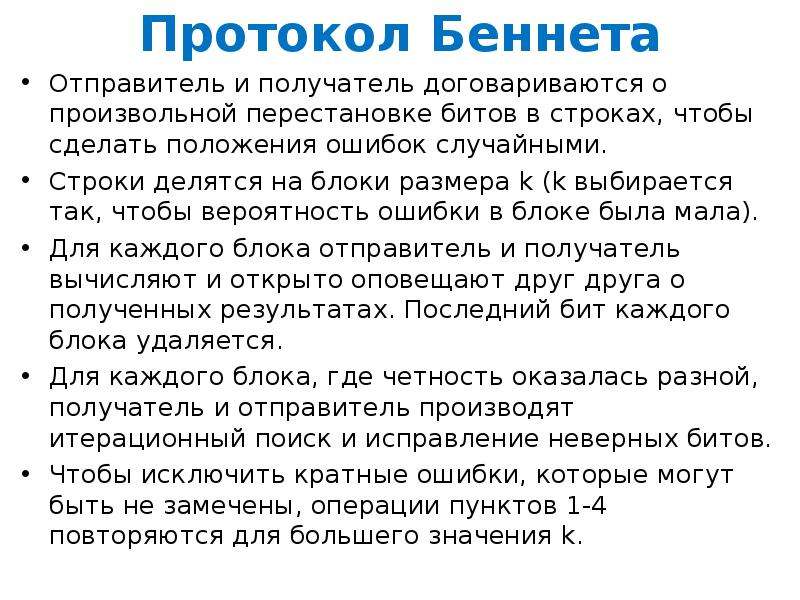

Протокол Беннета Отправитель и получатель договариваются о произвольной перестановке битов в строках, чтобы сделать положения ошибок случайными....
Описание слайда:
Протокол Беннета Отправитель и получатель договариваются о произвольной перестановке битов в строках, чтобы сделать положения ошибок случайными. Строки делятся на блоки размера k (k выбирается так, чтобы вероятность ошибки в блоке была мала). Для каждого блока отправитель и получатель вычисляют и открыто оповещают друг друга о полученных результатах. Последний бит каждого блока удаляется. Для каждого блока, где четность оказалась разной, получатель и отправитель производят итерационный поиск и исправление неверных битов. Чтобы исключить кратные ошибки, которые могут быть не замечены, операции пунктов 1-4 повторяются для большего значения k.

Слайд 39


Протокол Беннета Для того чтобы определить, остались или нет необнаруженные ошибки, получатель и отправитель повторяют псевдослучайные проверки:...
Описание слайда:
Протокол Беннета Для того чтобы определить, остались или нет необнаруженные ошибки, получатель и отправитель повторяют псевдослучайные проверки: Получатель и отправитель открыто объявляют о случайном перемешивании позиций половины бит в их строках. Получатель и отправитель открыто сравнивают четности. Если строки отличаются, четности должны не совпадать с вероятностью 1/2. Если имеет место отличие, получатель и отправитель, использует двоичный поиск и удаление неверных битов. Если отличий нет, после m итераций получатель и отправитель получают идентичные строки с вероятностью ошибки 2-m.

Слайд 40

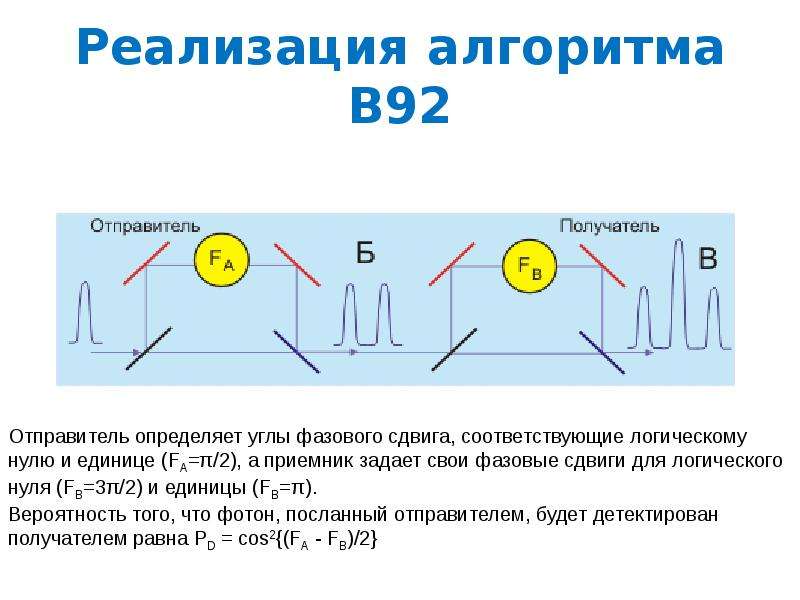

Реализация алгоритма B92
Описание слайда:
Реализация алгоритма B92

Слайд 41

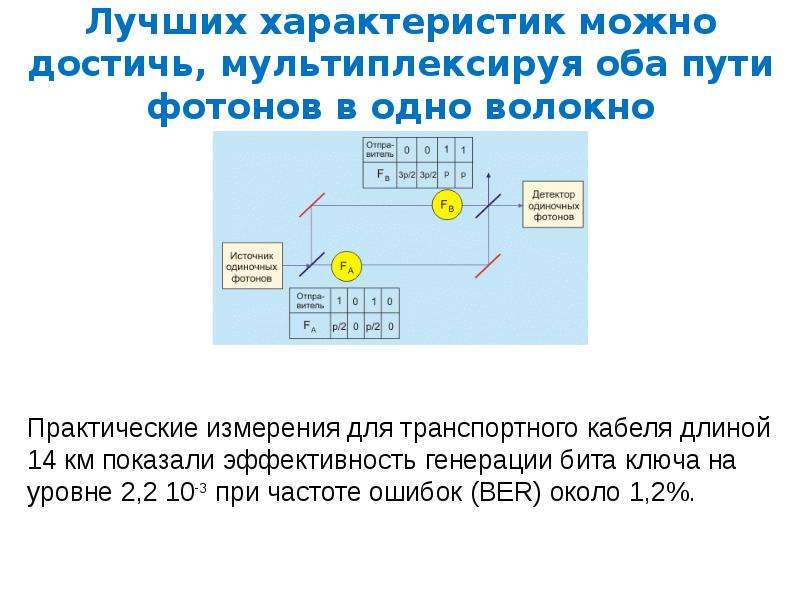

Лучших характеристик можно достичь, мультиплексируя оба пути фотонов в одно волокно
Описание слайда:
Лучших характеристик можно достичь, мультиплексируя оба пути фотонов в одно волокно
