Слайд 1

Описание слайда:

Simatic PCS 7

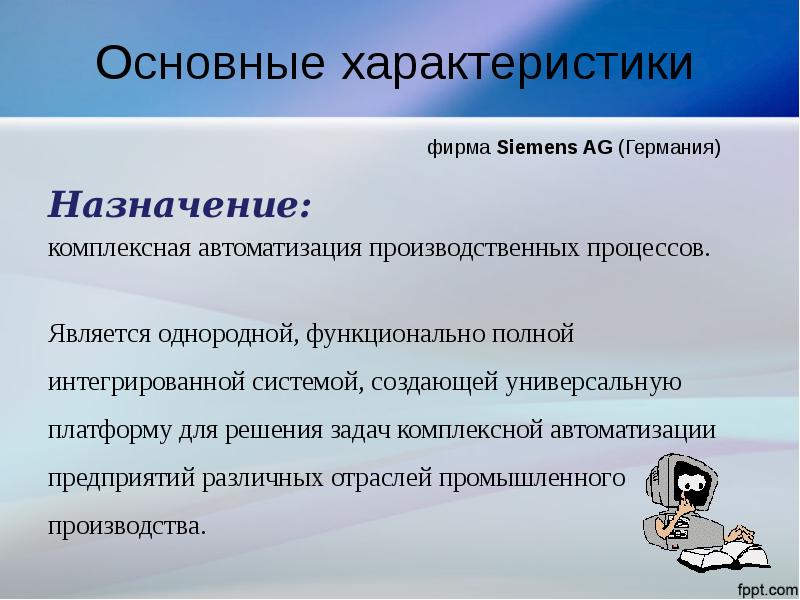

Слайд 2

Описание слайда:

Основные характеристики Назначение: комплексная автоматизация производственных процессов. Является однородной, функционально полной интегрированной системой, создающей универсальную платформу для решения задач комплексной автоматизации предприятий различных отраслей промышленного производства.

Слайд 3

Описание слайда:

Экономическая целесообразность • cокращение общих производственных издержек (полной стоимости владения) благодаря интеграции; высокая производительность и качество в сочетании с эффективным проектированием, надежностью и высоким коэффициентом готовности; гибкость и расширяемость – от небольшой лабораторной системы до крупного аппаратного комплекса; надежность и безопасность – встроенная техника обеспечения безопасности и всеобъемлющая система информационной безопасности (IT Security) для надежной защиты;

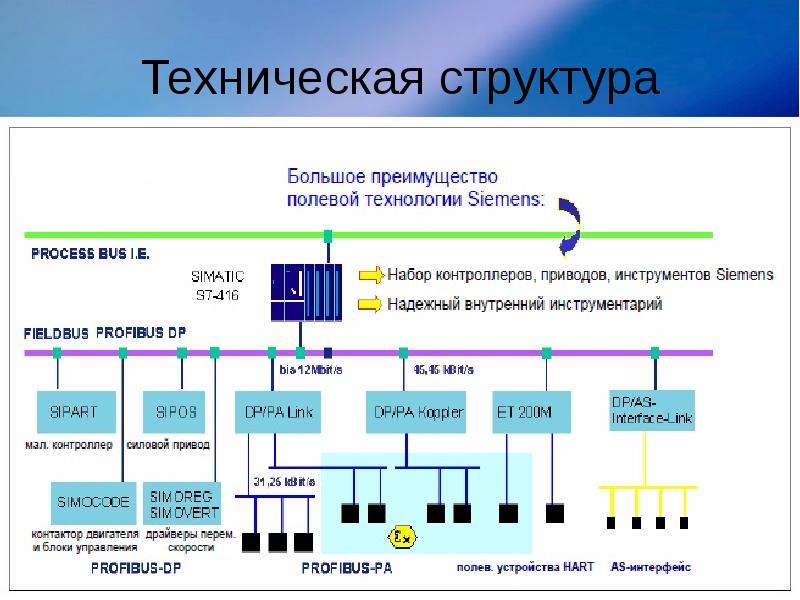

Слайд 4

Описание слайда:

Техническая структура

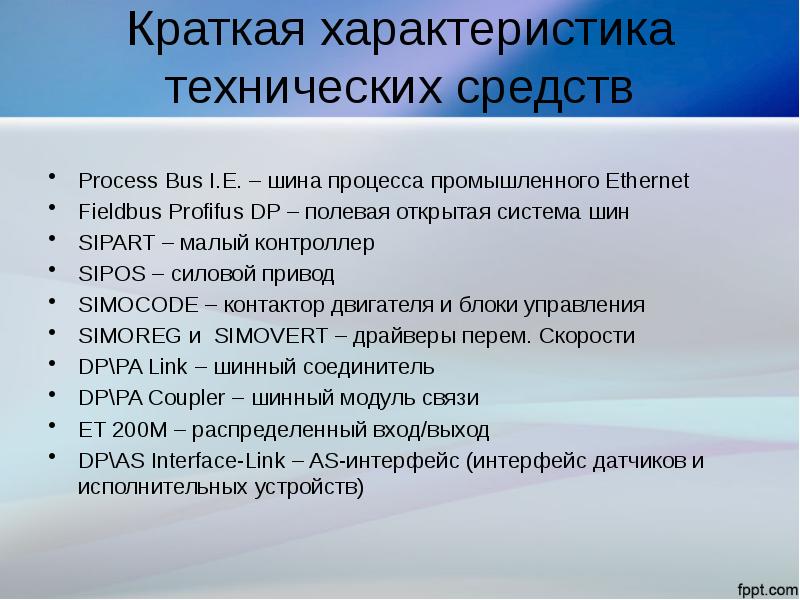

Слайд 5

Описание слайда:

Краткая характеристика технических средств Process Bus I.E. – шина процесса промышленного Ethernet Fieldbus Profifus DP – полевая открытая система шин SIPART – малый контроллер SIPOS – силовой привод SIMOCODE – контактор двигателя и блоки управления SIMOREG и SIMOVERT – драйверы перем. Скорости DP\PA Link – шинный соединитель DP\PA Coupler – шинный модуль связи ET 200M – распределенный вход/выход DP\AS Interface-Link – AS-интерфейс (интерфейс датчиков и исполнительных устройств)

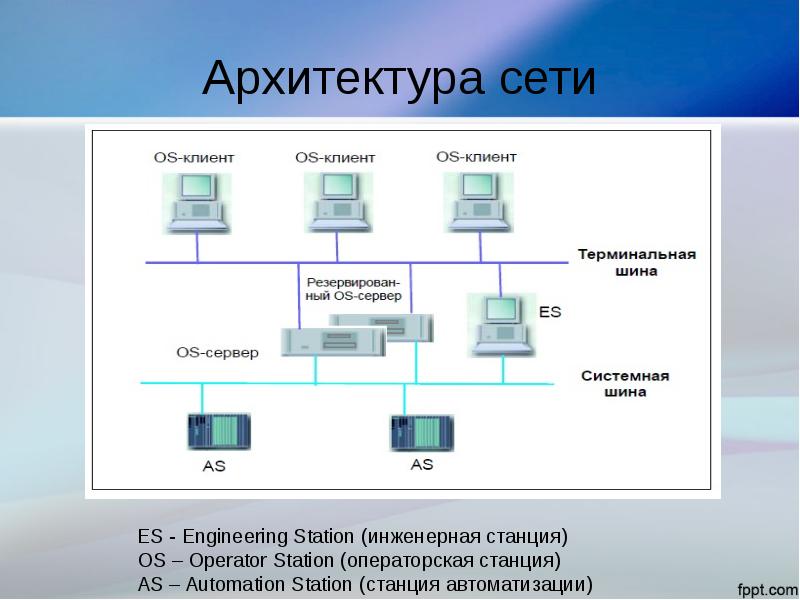

Слайд 6

Описание слайда:

Архитектура сети

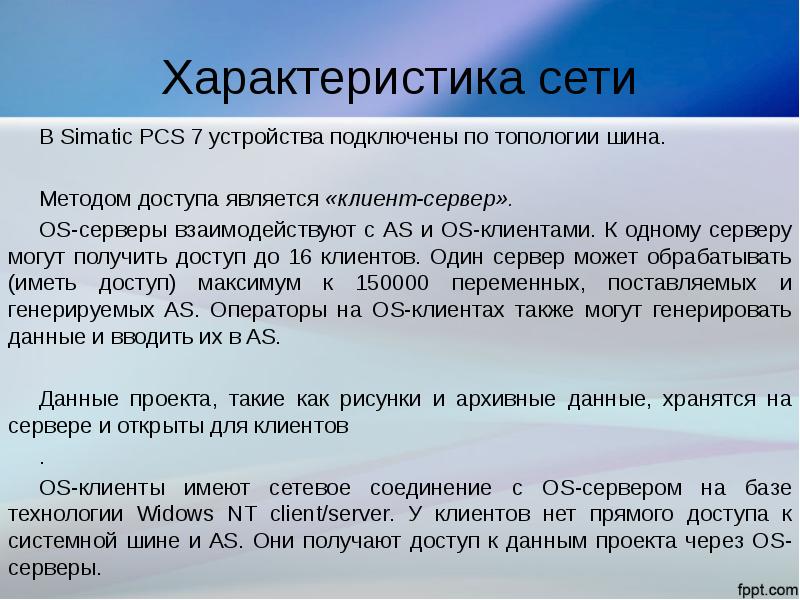

Слайд 7

Описание слайда:

Характеристика сети В Simatic PCS 7 устройства подключены по топологии шина. Методом доступа является «клиент-сервер». OS-серверы взаимодействуют с АS и OS-клиентами. К одному серверу могут получить доступ до 16 клиентов. Один сервер может обрабатывать (иметь доступ) максимум к 150000 переменных, поставляемых и генерируемых AS. Операторы на OS-клиентах также могут генерировать данные и вводить их в AS. Данные проекта, такие как рисунки и архивные данные, хранятся на сервере и открыты для клиентов . OS-клиенты имеют сетевое соединение с OS-сервером на базе технологии Widows NT client/server. У клиентов нет прямого доступа к системной шине и AS. Они получают доступ к данным проекта через OS-серверы.

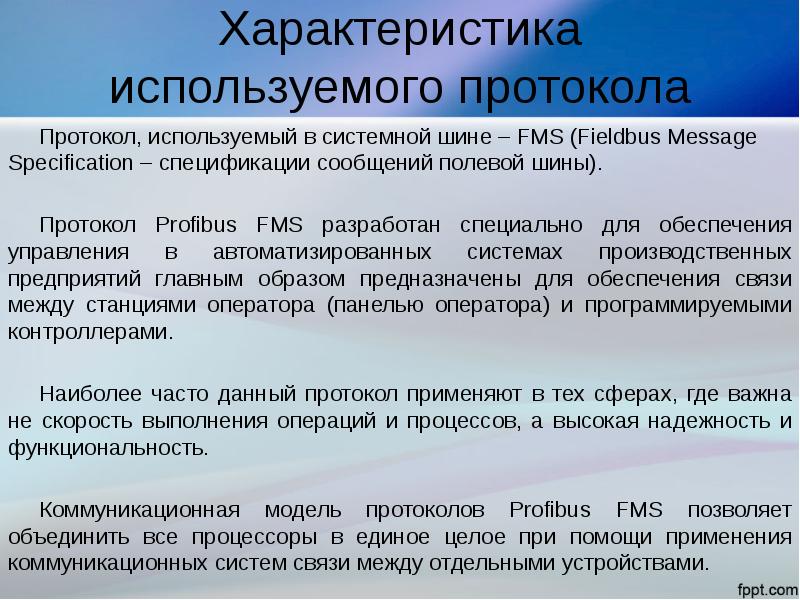

Слайд 8

Описание слайда:

Характеристика используемого протокола Протокол, используемый в системной шине – FMS (Fieldbus Message Specification – спецификации сообщений полевой шины). Протокол Profibus FMS разработан специально для обеспечения управления в автоматизированных системах производственных предприятий главным образом предназначены для обеспечения связи между станциями оператора (панелью оператора) и программируемыми контроллерами. Наиболее часто данный протокол применяют в тех сферах, где важна не скорость выполнения операций и процессов, а высокая надежность и функциональность. Коммуникационная модель протоколов Profibus FMS позволяет объединить все процессоры в единое целое при помощи применения коммуникационных систем связи между отдельными устройствами.

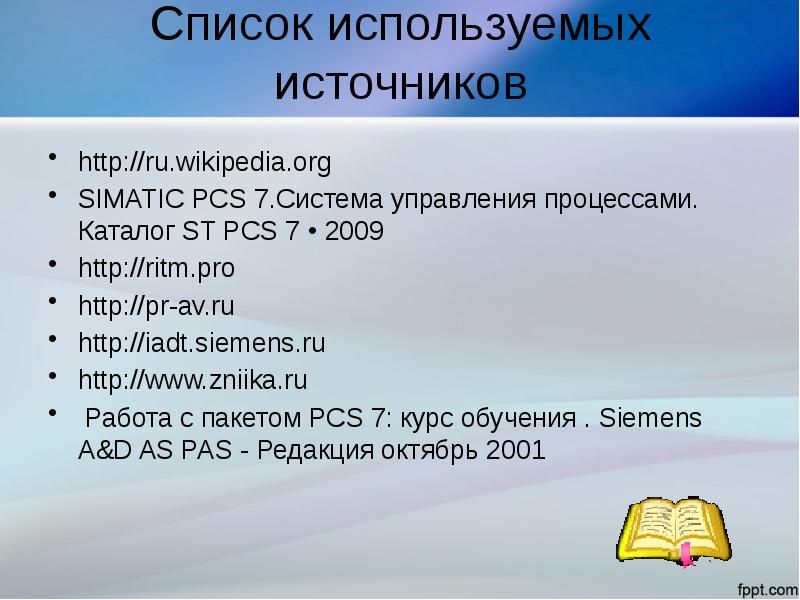

Слайд 9

Описание слайда:

Список используемых источников SIMATIC PCS 7.Система управления процессами. Каталог ST PCS 7 • 2009 Работа с пакетом PCS 7: курс обучения . Siemens A&D AS PAS - Редакция октябрь 2001
